Máy khoan giếng nước dạng bánh xích
WR1000S là máy khoan thủy lực hoàn chỉnh bánh xích hạng nặng được thiết kế cho các dự án giếng nước siêu sâu cấp 1000 m, cấp nước khu mỏ lớn, nước công nghiệp và khảo sát địa nhiệt. Thiết bị sử dụng kết cấu tháp lồng, hỗ trợ cần khoan 6 m, độ sâu khoan tối đa 1000 m, đường kính khoan 105–800 mm, đồng thời được trang bị lực nâng 52 T, mô-men xoắn quay 26000 / 13000 N·m và động cơ diesel 194 kW, phù hợp cho các dự án khoan sâu có chu kỳ thi công dài, đường kính lỗ khoan lớn, địa tầng phức tạp và yêu cầu cao về khả năng xử lý cột cần khoan.
So với các dòng máy 600 m và 750 m, giá trị cốt lõi của WR1000S nằm ở dự trữ độ sâu lớn hơn và khả năng kiểm soát cột cần khoan mạnh hơn. Đối với những khu vực mà nước ngầm tầng nông và trung không đủ đáp ứng nhu cầu cấp nước, tầng chứa nước sâu bị chôn sâu hoặc dự án cần khảo sát ở độ sâu lớn, thiết bị cấp 1000 m có thể mang lại phạm vi thi công rộng hơn. Độ sâu giếng thực tế vẫn cần được xác định dựa trên tài liệu địa chất thủy văn, cấu trúc địa tầng và tầng chứa nước mục tiêu.

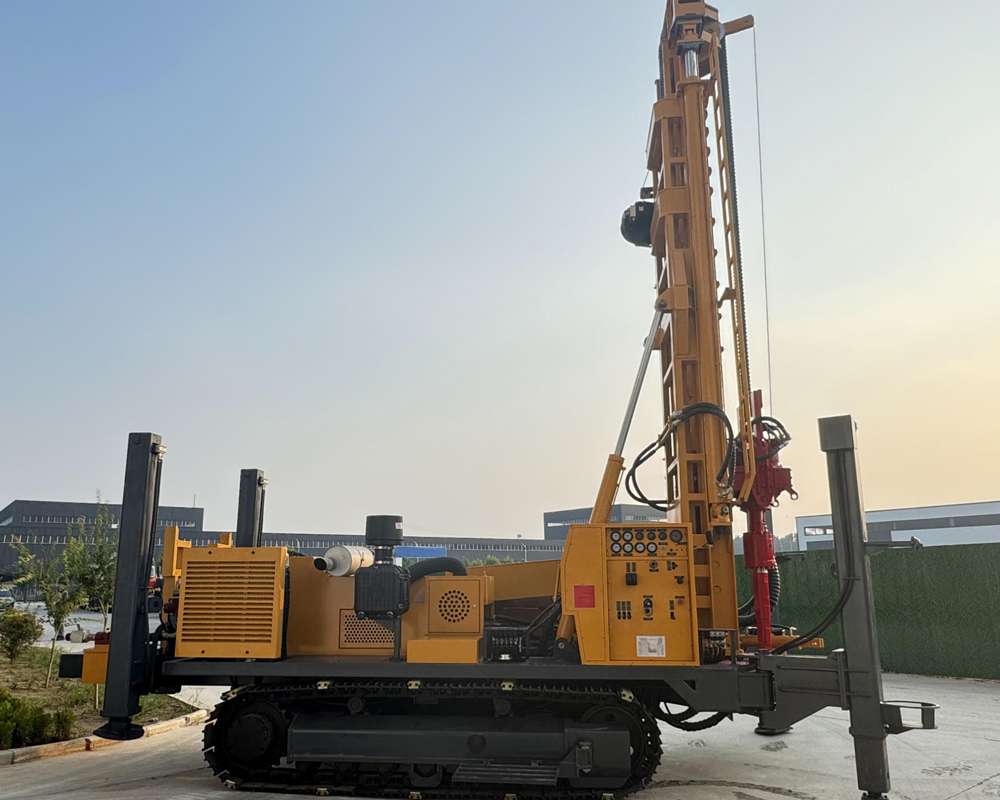

Chữ S trong tên model đại diện cho tháp lồng. Đối với máy khoan hạng nặng cấp 1000 m, vận chuyển và di chuyển tại công trường là một phần quan trọng trong tổ chức dự án. Tháp lồng có thể hạ thấp kích thước tổng thể khi vận chuyển, đồng thời duy trì chiều cao làm việc cần thiết cho thi công khoan sâu khi hoạt động, từ đó cân bằng giữa xếp xe, lưu thông đường bộ và khả năng thi công cần khoan 6 m.
WR1000S sử dụng cần khoan 6 m, đường kính cần khoan khuyến nghị 114 mm. Nếu khoan cấp 1000 m sử dụng cần khoan quá ngắn, số lần lắp tháo sẽ tăng đáng kể, thời gian phụ trợ và cường độ lao động cũng tăng nhanh. Cần khoan 6 m có thể giảm số lần kết nối, phù hợp hơn cho thi công lỗ sâu chu kỳ dài. Ren cần khoan, độ thẳng và trạng thái mỏi cần được đưa vào kiểm tra liên tục.

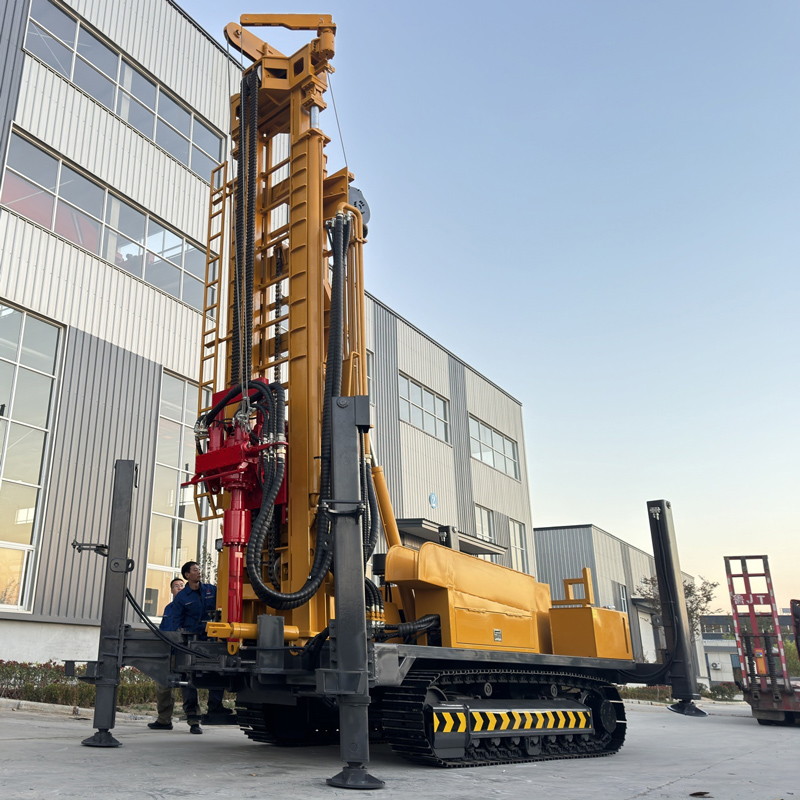

Ở độ sâu lỗ khoan cấp 1000 m, trọng lượng bản thân cần khoan, ma sát thành lỗ, trọng lượng ống chống và kẹt cục bộ đều đặt ra yêu cầu cao hơn đối với hệ thống nâng. WR1000S cung cấp lực nâng 52 T và áp lực trục 8 T, có thể dùng cho nâng hạ cần khoan thông thường, thu hồi dụng cụ khoan lỗ sâu và một số thao tác ống chống cỡ lớn. Khi gặp lực cản bất thường, nên ưu tiên xử lý bằng làm sạch lỗ, nâng chậm và đánh giá trạng thái trong lỗ.
Mô-men xoắn tối đa của hệ thống quay là 26000 / 13000 N·m, tương ứng tốc độ quay tối đa 70 / 140 r/min. Chế độ tốc độ thấp, mô-men xoắn cao phù hợp hơn cho đường kính lớn, đá cứng và đoạn lỗ ma sát cao; tốc độ cao hơn có thể dùng cho giai đoạn lực cản tương đối nhỏ. Trong lỗ sâu 1000 m, thông số quay cần được điều chỉnh linh hoạt theo tải trọng cột cần khoan và trạng thái hồi mùn.

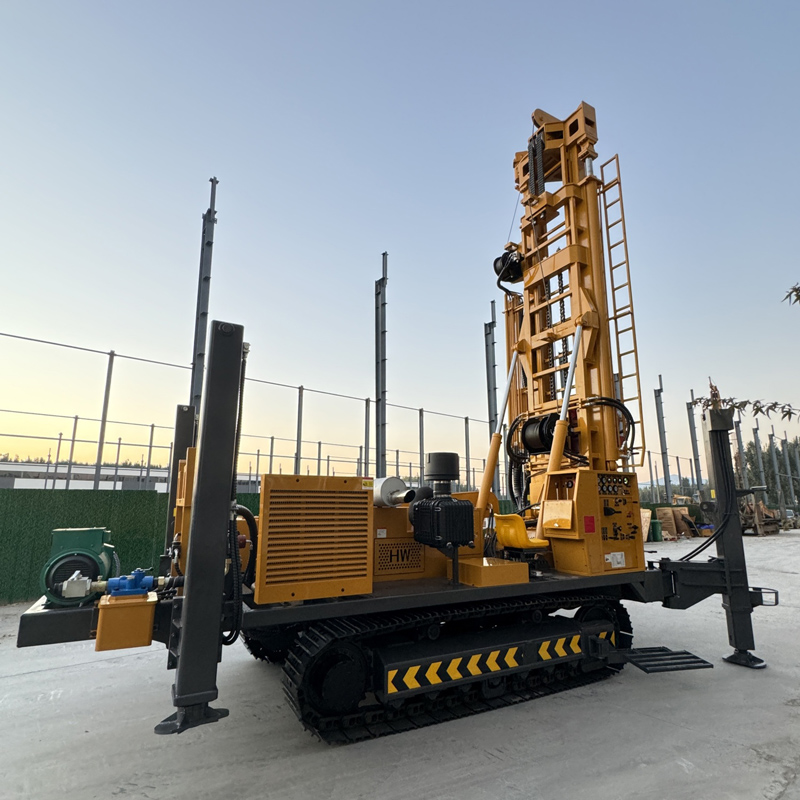

Phạm vi đường kính khoan 105–800 mm có thể đáp ứng nhiều nhu cầu từ giếng nước sâu thông thường đến lỗ công trình đường kính lớn. Đường kính lớn hơn có thể dùng cho ống giếng lớn, bơm lưu lượng lớn và một số dự án hạ mực nước ngầm quy mô lớn, nhưng đường kính càng lớn thì yêu cầu đối với máy nén khí, dụng cụ khoan, ống chống và tải trọng tổng thể càng cao, do đó không thể chỉ căn cứ vào đường kính tối đa để thi công thông thường.
Áp suất làm việc khuyến nghị 1.6–8 MPa, lưu lượng khí tiêu thụ 16–96 m³/min. Các dự án lỗ sâu cấp 1000 m và đá cứng đường kính lớn có yêu cầu rất cao về áp suất và lưu lượng của máy nén khí. Khi lựa chọn thực tế cần xác định tổng hợp theo búa DTH, đường kính lỗ, độ sâu lỗ, độ cao so với mực nước biển và độ cứng đá; lưu lượng không đủ sẽ ảnh hưởng trực tiếp đến hiệu quả va đập và thải mùn.
Trong đá cứng nguyên khối, có thể lắp búa DTH áp suất trung bình và cao để khoan DTH. Trong lỗ sâu cấp 1000 m, khoảng cách vận chuyển mùn đá đáy lỗ dài; nếu thải mùn không đủ, dễ hình thành cặn lắng và nghiền lại, làm tăng thêm mô-men xoắn và tiêu hao năng lượng. Vì vậy lỗ sâu trong đá cứng càng cần lưu lượng gió ổn định, bôi trơn tốt và làm sạch lỗ liên tục.
WR1000S cũng hỗ trợ khoan quay bằng dung dịch khoan. Đối với tầng đất, sét, cát và sỏi cát, độ ổn định của đoạn lỗ phía trên ảnh hưởng trực tiếp đến thi công lỗ sâu tiếp theo. Có thể sử dụng dung dịch khoan, ống chống và các biện pháp giữ thành lỗ khác để tạo đoạn lỗ ổn định trước, sau đó chuyển sang quy trình DTH khi vào tầng đá.
Khi lỗ sâu đi qua đới đứt gãy, có thể xuất hiện rơi khối, thu hẹp đường kính, rò khí và kẹt cần. Sau khi vào đoạn lỗ này, nên giảm tốc độ đẩy quá nhanh, tăng cường làm sạch lỗ và tùy tình hình sử dụng ống chống, bọt hoặc các biện pháp ổn định lỗ khác. Khi rò khí nghiêm trọng, cần phân tích quy mô khe nứt và tình trạng hang hốc, thay vì chỉ dựa vào việc tăng áp suất máy nén khí.
Sau khi vào tầng chứa nước chính ở sâu, nước phun sẽ thay đổi trạng thái thải mùn, búa DTH và áp suất trong lỗ. Cần ghi lại độ sâu tầng xuất nước chính và điều chỉnh phương án cấp khí, làm sạch lỗ và ống chống theo lưu lượng nước phun. Giai đoạn hoàn thiện giếng cũng cần thiết kế ống lọc, đoạn chặn nước và loại bơm cuối cùng theo phân bố tầng chứa nước.
Các khu vực nông nghiệp có mực nước ngầm sâu, trang trại lớn và vùng khô hạn có thể cần giếng sâu trên 500 m. WR1000S có dự trữ độ sâu cấp 1000 m, có thể dùng cho thi công giếng tưới tiêu nông nghiệp tầng sâu và giếng nước lưu lượng cao. Dự án cần xác định đường kính giếng và kết cấu hoàn thiện giếng dựa trên diện tích tưới, nhu cầu xuất nước và điều kiện tầng nước.
Đối với cộng đồng và dự án hạ tầng có nguồn nước tầng nông không đủ và quy mô cấp nước lớn, WR1000S có thể dùng cho khai thác nước ngầm tầng sâu quy mô lớn. Trước khi thi công chính thức cần tiến hành khảo sát địa chất thủy văn và đánh giá chất lượng nước; thiết bị cung cấp năng lực thi công lỗ sâu, không thể thay thế đánh giá tầng chứa nước và thiết kế cấp nước.
Các khu mỏ lớn thường cần nguồn nước ổn định lâu dài cho sinh hoạt và hỗ trợ sản xuất. Khung gầm bánh xích, lực nâng 52 T và động cơ 194 kW của WR1000S phù hợp hơn cho các dự án giếng nước khu mỏ tải trọng cao, có thể dùng cho cấp nước khu trại, chống bụi, rửa thiết bị và một phần nước hỗ trợ sản xuất.
Độ sâu cấp 1000 m và đường kính tối đa 800 mm giúp thiết bị có khả năng đảm nhận một phần lỗ khoan hạ mực nước ngầm quy mô lớn. Dự án hạ mực nước ngầm cần xác định vị trí lỗ, khoảng cách giếng, đường kính giếng, ống lọc và lưu lượng bơm theo dữ liệu địa chất thủy văn; máy khoan chịu trách nhiệm tạo lỗ, không thể thay thế thiết kế hạ mực nước ngầm hoàn chỉnh.
WR1000S cũng phù hợp cho một số lỗ khoan khảo sát địa nhiệt và gradient nhiệt độ. Ngoài độ sâu khoan, các dự án này còn cần xem xét nhiệt độ địa tầng, ổn định thành giếng, vật liệu ống chống và phương thức tuần hoàn. Nếu liên quan đến giếng phát triển địa nhiệt chính thức, cần xác định dụng cụ khoan và kết cấu hoàn thiện giếng theo thiết kế chuyên biệt.
Tốc độ nâng nhanh 30 m/min, tốc độ đẩy nhanh 61 m/min, chủ yếu dùng cho đầu quay trở về vị trí, thao tác cần khoan và các động tác phụ trợ. Trong lỗ sâu cấp 1000 m, thời gian phụ trợ mỗi lần có vẻ không nhiều, nhưng tích lũy lâu dài sẽ ảnh hưởng đáng kể đến tổng tiến độ, do đó kết hợp động tác nhanh và cần khoan 6 m có giá trị hơn.
Động cơ diesel 194 kW cung cấp động lực cho quay, tiến cấp, di chuyển bánh xích và hệ thống phụ trợ. Thi công lỗ siêu sâu kéo dài, tải trọng cao, cần tăng cường bảo dưỡng làm mát động cơ, lọc gió, hệ thống nhiên liệu và nhiệt độ dầu thủy lực, tránh nhiệt độ cao và bụi làm giảm công suất.

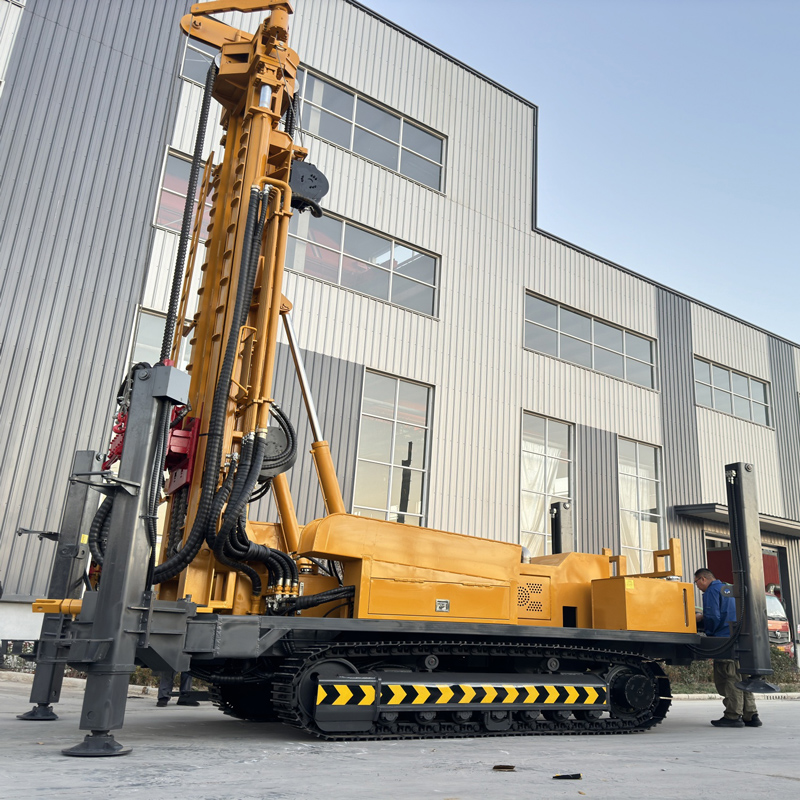

Tốc độ di chuyển của thiết bị khoảng 5 km/h, góc leo dốc tối đa tham khảo 21°. Đối với thiết bị hạng nặng 17.8 T, tốc độ di chuyển này chủ yếu dùng cho chuyển vị trong công trường và giữa các vị trí lỗ. Trước khi di chuyển thực tế cần xác nhận khả năng chịu tải của đường, độ dốc, bán kính quay và tình trạng nền đất yếu.
Hành trình chân thủy lực 1.7 m, có thể giúp thiết bị cân bằng và ổn định trên nền không bằng phẳng. Thi công cấp 1000 m có chu kỳ dài, trạng thái ngang bằng của thiết bị ảnh hưởng trực tiếp đến lực tác động lên tháp, độ xiên lỗ và an toàn vận hành. Nền đất yếu nên dùng tấm đệm đủ diện tích để tránh lún lâu dài.
Lực nâng tời phụ 2.5 T, có thể dùng để vận chuyển búa DTH, cần khoan, dụng cụ ống chống và các phụ kiện khác tại hiện trường. Dự án lỗ siêu sâu có nhiều dụng cụ khoan hơn và nặng hơn, cần quy hoạch hợp lý tuyến cẩu và khu vực đặt vật liệu, tránh ảnh hưởng không gian vận hành của máy chính.

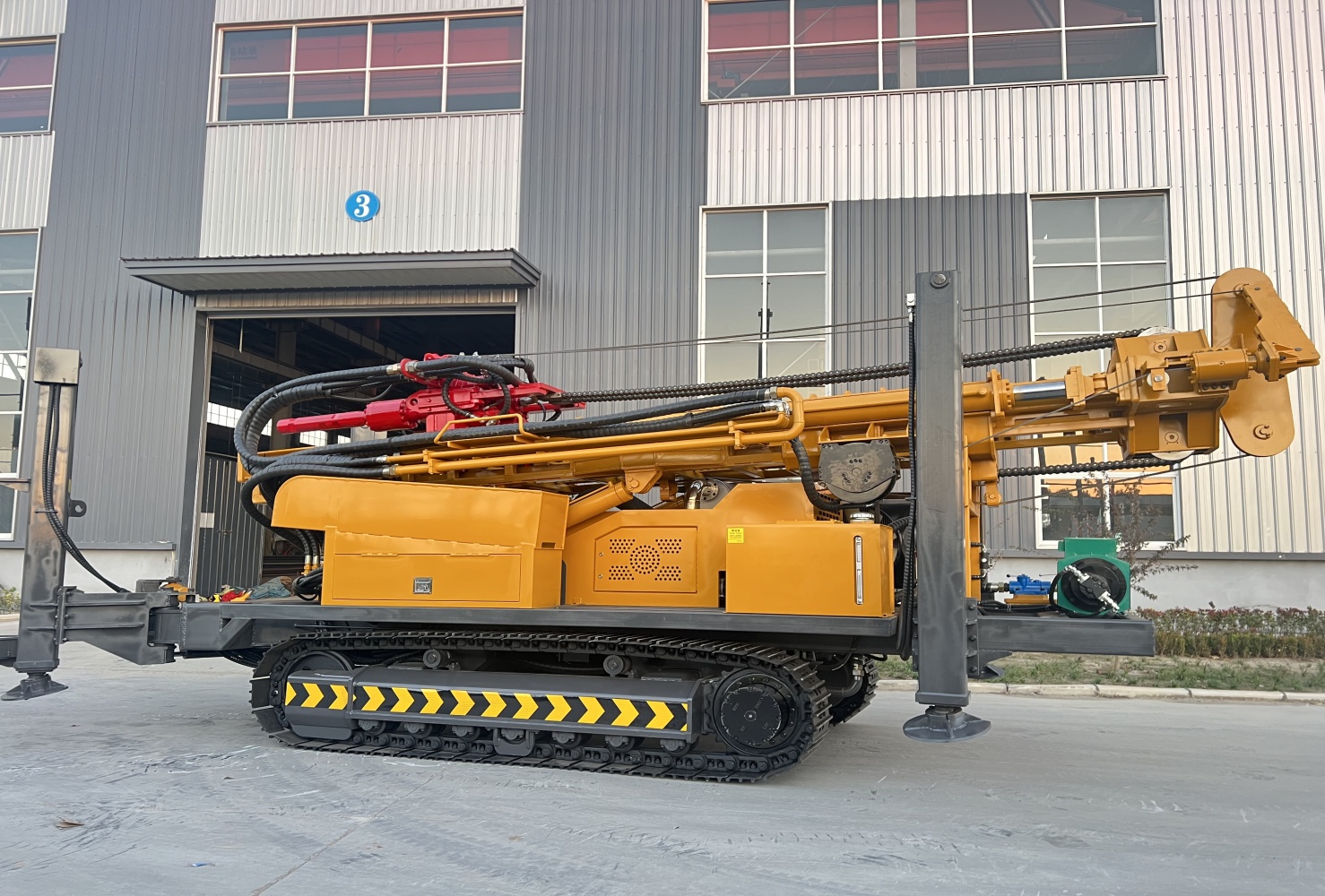

Trọng lượng tổng thể khoảng 17.8 T, kích thước ngoài khoảng 7.3 × 2.25 × 2.75 m. Khi vận chuyển cần xác nhận tải trọng xe phẳng, giới hạn chiều rộng, chiều cao đường bộ và khả năng chịu tải cầu; tháp lồng phải được khóa chắc chắn, cần khoan 6 m và ống chống nên được cố định riêng. Sau khi đến hiện trường cũng cần dự phòng đủ không gian mở tháp và đặt máy nén khí.
Tùy theo địa tầng và nhu cầu dự án, có thể chọn bơm dung dịch, bơm ly tâm, máy phát điện và bơm bọt. Dự án tầng rời rạc phụ thuộc nhiều hơn vào hệ thống dung dịch, lỗ sâu trong đá cứng phụ thuộc nhiều hơn vào máy nén khí lưu lượng lớn và búa DTH, địa tầng khe nứt và rò khí có thể cần hỗ trợ bọt. Lựa chọn cấu hình hợp lý quan trọng hơn việc đơn thuần xếp chồng phụ kiện.
Trước khi thi công mỗi ngày cần kiểm tra động cơ, hệ thống thủy lực, tháp lồng, chân chống, bánh xích, tời phụ, ống gió cao áp và cần khoan; trong giai đoạn lỗ sâu cần liên tục ghi lại mô-men xoắn, áp suất gió, hồi mùn, hồi nước và thay đổi lực cản nâng cần; khi sử dụng cần khoan 6 m phải xác nhận tháp đã mở hoàn toàn và khóa chắc chắn, mọi bất thường theo xu hướng đều cần dừng máy phân tích kịp thời.
Do điều kiện địa chất thực tế, dụng cụ trong lỗ, góc khoan và phương thức vận hành có khác biệt, hiệu quả khoan cuối cùng, độ sâu khoan và kết quả hoàn thiện giếng phải căn cứ vào điều kiện hiện trường.
| Hạng mục thông số | Giá trị thông số |
|---|---|
| Thông số cơ bản | |
| Model sản phẩm | WR1000S |
| Loại thiết bị | Máy khoan giếng nước bánh xích hạng nặng tháp lồng |
| Độ sâu khoan tối đa | 1000 m |
| Đường kính khoan | 105–800 mm |
| Kết cấu tháp | Tháp lồng |
| Địa tầng áp dụng | Địa tầng rời rạc và địa tầng đá |
| Cần khoan và hệ thống tiến cấp | |
| Chiều dài cần khoan | 6 m |
| Đường kính cần khoan khuyến nghị | 114 mm |
| Áp lực trục | 8 T |
| Lực nâng | 52 T |
| Tốc độ nâng nhanh | 30 m/min |
| Tốc độ đẩy nhanh | 61 m/min |
| Hệ thống quay | |
| Mô-men xoắn quay tối đa | 26000 / 13000 N·m |
| Tốc độ quay tối đa | 70 / 140 r/min |
| Tương thích hệ thống khí nén | |
| Áp suất làm việc khuyến nghị | 1.6–8 MPa |
| Lưu lượng khí tiêu thụ khuyến nghị | 16–96 m³/min |
| Búa DTH tương thích | Dòng áp suất trung bình và cao |
| Hệ thống động lực | |
| Động cơ | Động cơ diesel |
| Công suất động cơ | 194 kW |
| Hệ thống phụ trợ | |
| Lực nâng tời phụ | 2.5 T |
| Hành trình chân thủy lực | 1.7 m |
| Di chuyển và thông số tổng thể | |
| Tốc độ di chuyển | 5 km/h |
| Góc leo dốc tối đa | 21° |
| Trọng lượng tổng thể | 17.8 T |
| Kích thước ngoài | 7.3 × 2.25 × 2.75 m |
| Phương thức khoan | |
| Khoan quay thủy lực đầu quay trên cùng | Phù hợp giếng nước sâu thông thường và khoan đường kính lớn |
| Khoan búa DTH | Phù hợp đá phong hóa, đá nứt nẻ và đá cứng nguyên khối |
| Khoan quay bằng dung dịch | Phù hợp tầng đất, sét, cát, sỏi cát và các địa tầng rời rạc khác |
| Phụ kiện tùy chọn | |
| Bơm dung dịch | Tùy chọn |
| Bơm ly tâm | Tùy chọn |
| Máy phát điện | Tùy chọn |
| Bơm bọt | Tùy chọn |
| Ứng dụng điển hình | |
| Giếng nước sâu | Khai thác nước ngầm nông thôn, cộng đồng, công nghiệp và quy mô lớn |
| Tưới tiêu nông nghiệp | Giếng tưới tầng sâu, trang trại lớn và giếng nước nông nghiệp lưu lượng cao |
| Cấp nước khu mỏ | Nước sinh hoạt mỏ, chống bụi, khu trại và nước hỗ trợ sản xuất |
| Hạ mực nước ngầm khu mỏ | Mỏ lộ thiên, khu mỏ ngầm và lỗ khoan hạ mực nước ngầm công trình lớn |
| Cấp nước công nghiệp | Nhà máy, khu công nghiệp và dự án công trình lớn |
| Khảo sát địa nhiệt | Lỗ gradient nhiệt độ và một số lỗ khoan khảo sát địa nhiệt |
