Máy khoan giếng nước dạng bánh xích

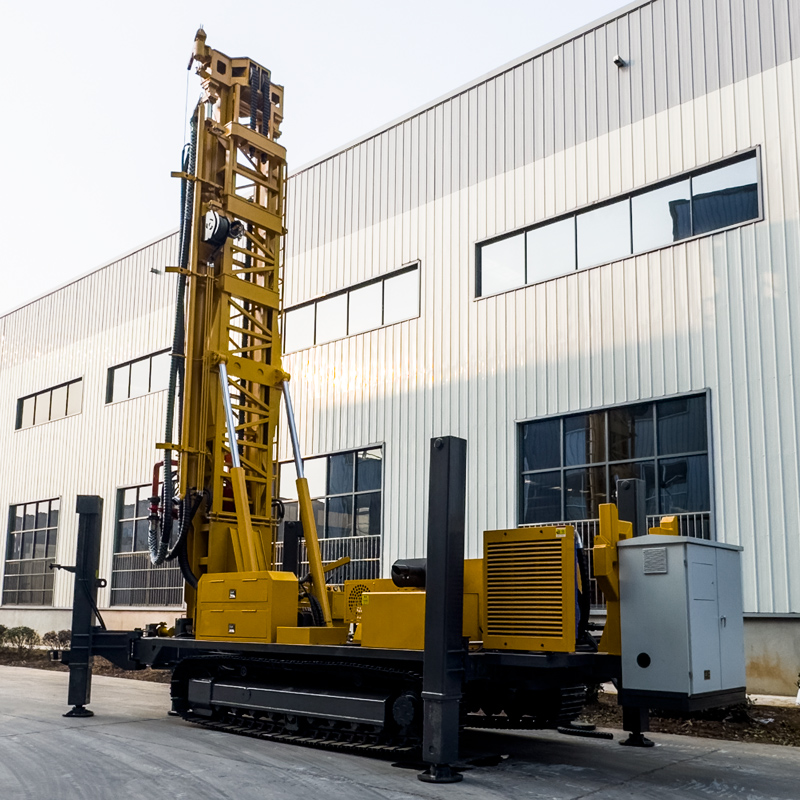

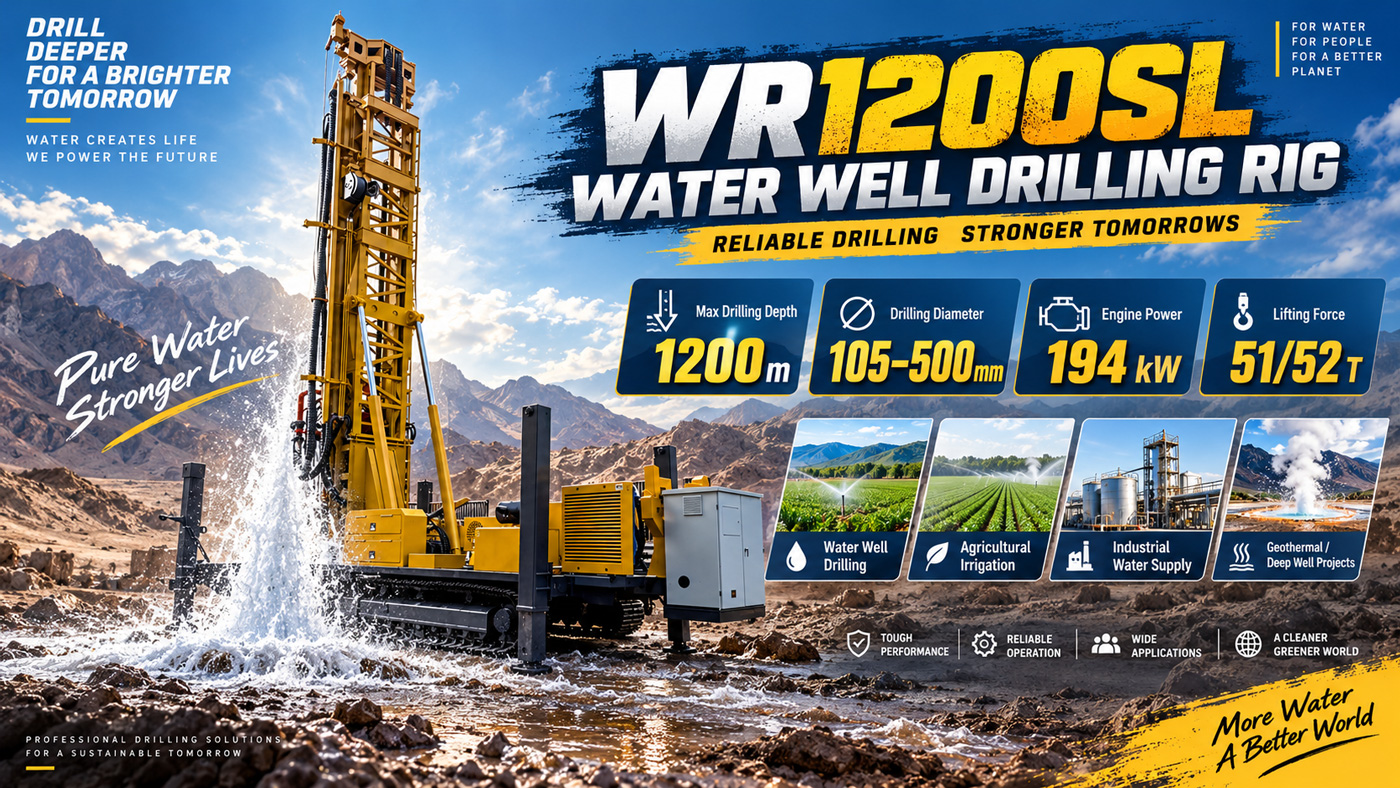

WR1200SL là giàn khoan thủy lực hoàn toàn bánh xích hạng nặng được thiết kế cho các dự án lỗ khoan sâu lớn như giếng nước siêu sâu cấp 1200 mét, cấp nước khu mỏ, cấp nước công nghiệp và khảo sát địa nhiệt. Thiết bị sử dụng cấu hình động lực kép diesel / điện và kết cấu tháp lồng, hỗ trợ cần khoan 9,6 m, độ sâu khoan tối đa 1200 m, đường kính lỗ khoan 105–900 mm, cùng lực nâng 60 T, mô-men xoắn quay 30000 / 15000 N·m và động cơ diesel Cummins 264 kW, phù hợp cho các công trình có chu kỳ thi công dài, đường kính lỗ khoan lớn, độ sâu cao và điều kiện năng lượng tại chỗ khác biệt rõ rệt.
Các khu mỏ xa xôi, vùng hoang mạc và dự án ngoài trời thường phụ thuộc nhiều hơn vào động lực diesel, trong khi các trạm khoan cố định tại mỏ, khu công nghiệp hoặc dự án thi công dài hạn có thể có lưới điện ổn định. WR1200SL có thể được cấu hình giữa phương án diesel và điện theo điều kiện tại chỗ, vừa giữ khả năng thi công độc lập ngoài trời, vừa mang lại lựa chọn giảm tiêu thụ nhiên liệu và khí thải cho công trường cố định. Công suất cuối cùng, điện áp, tần số và phương án khởi động của phần điện cần được xác định theo hệ thống cấp điện của dự án.

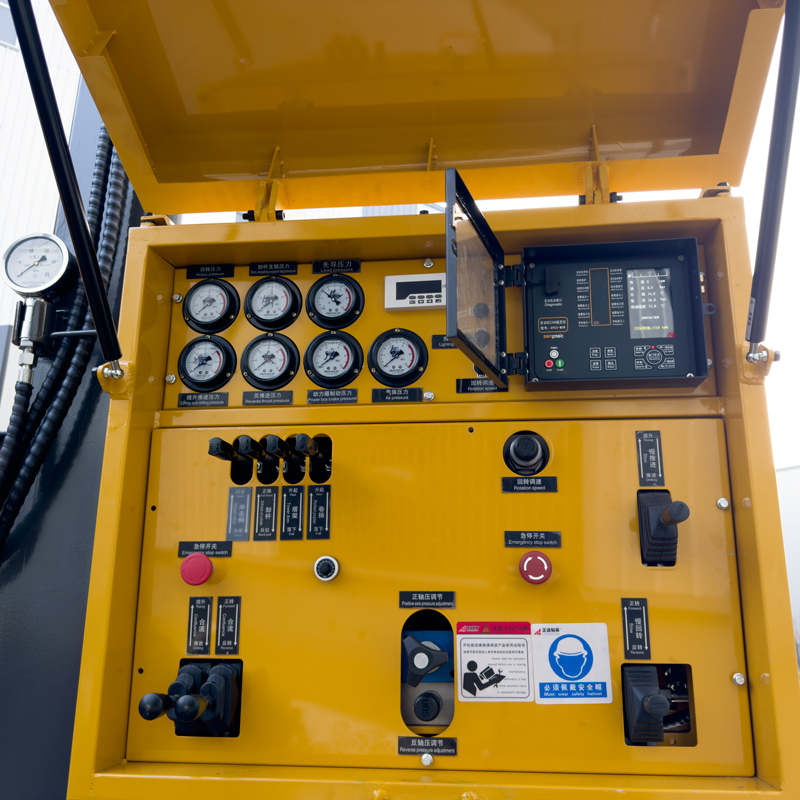

Độ sâu khoan tối đa 1200 m, đường kính lỗ khoan 105–900 mm cho phép WR1200SL đảm nhận các dự án nước ngầm tầng sâu mà thiết bị giếng nước thông thường khó thực hiện. Đối với tầng chứa nước sâu, giếng sâu khu mỏ, cấp nước công nghiệp lưu lượng lớn và khảo sát địa nhiệt cụ thể, thiết bị cấp 1200 mét có dự trữ độ sâu lớn hơn. Độ sâu khoan thực tế vẫn cần được xác định theo đường kính lỗ khoan, địa tầng, cần khoan, máy nén khí và điều kiện địa chất thủy văn.

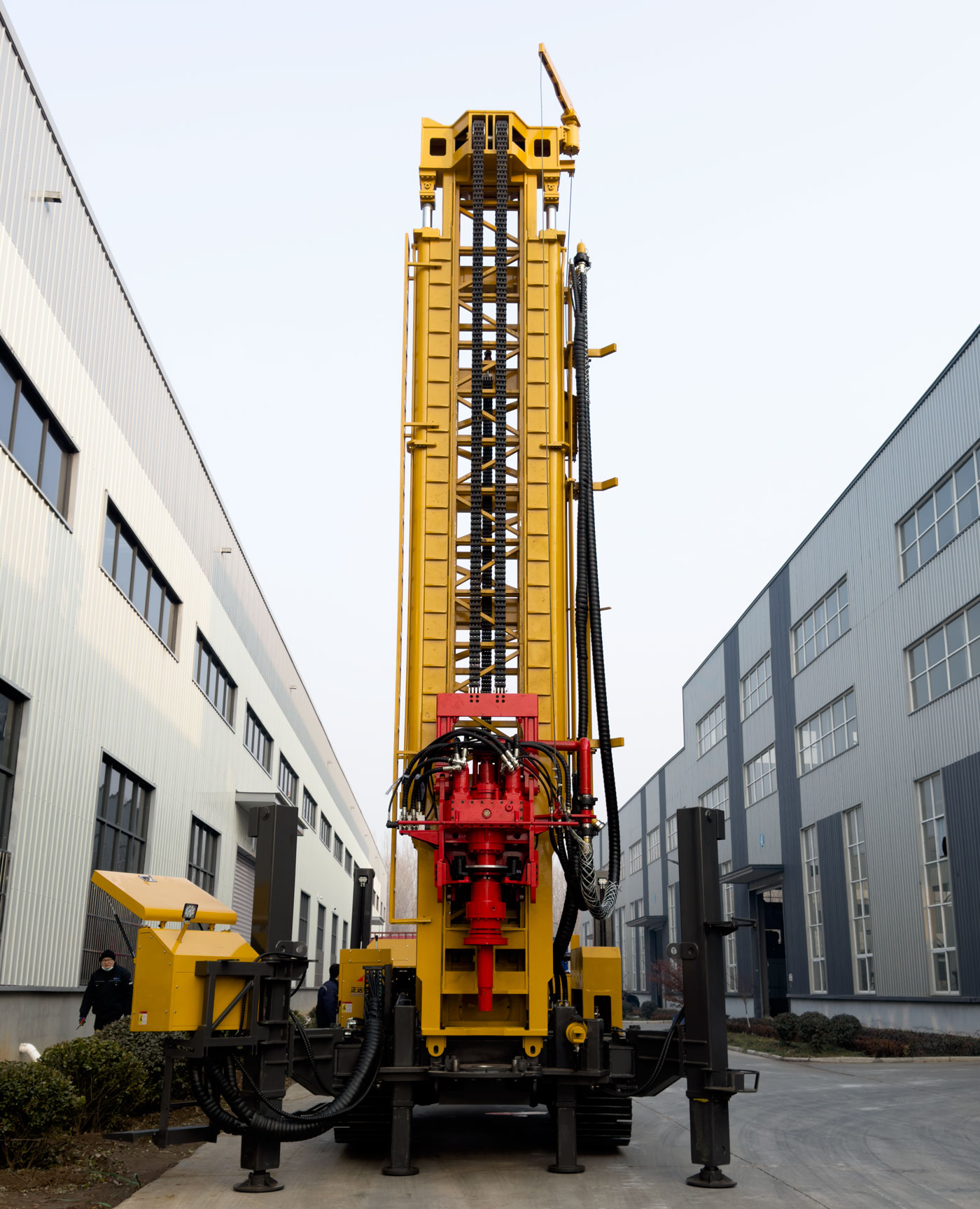

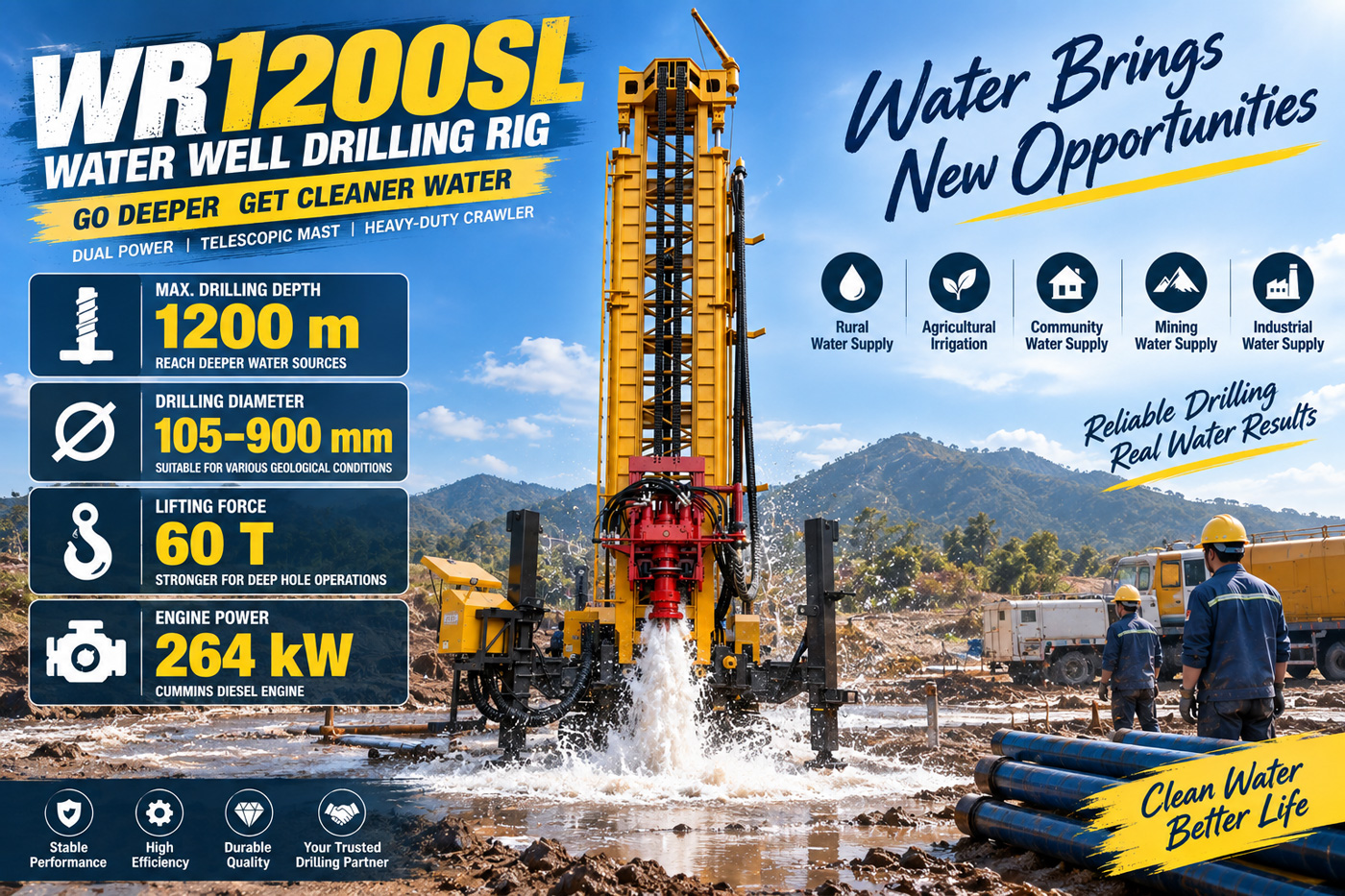

Thiết bị cấp 1200 mét vốn có thể tích và trọng lượng lớn, nên tổ chức vận chuyển phức tạp hơn giàn khoan cỡ nhỏ và trung bình. Tháp lồng có thể rút ngắn kích thước vận chuyển khi chuyển trường, sau khi đến vị trí lỗ khoan lại mở rộng chiều cao làm việc, giúp thiết bị vừa đảm bảo khả năng làm việc với cần khoan dài, vừa cải thiện điều kiện xếp xe, thông qua đường và chuyển trường trong công trường.

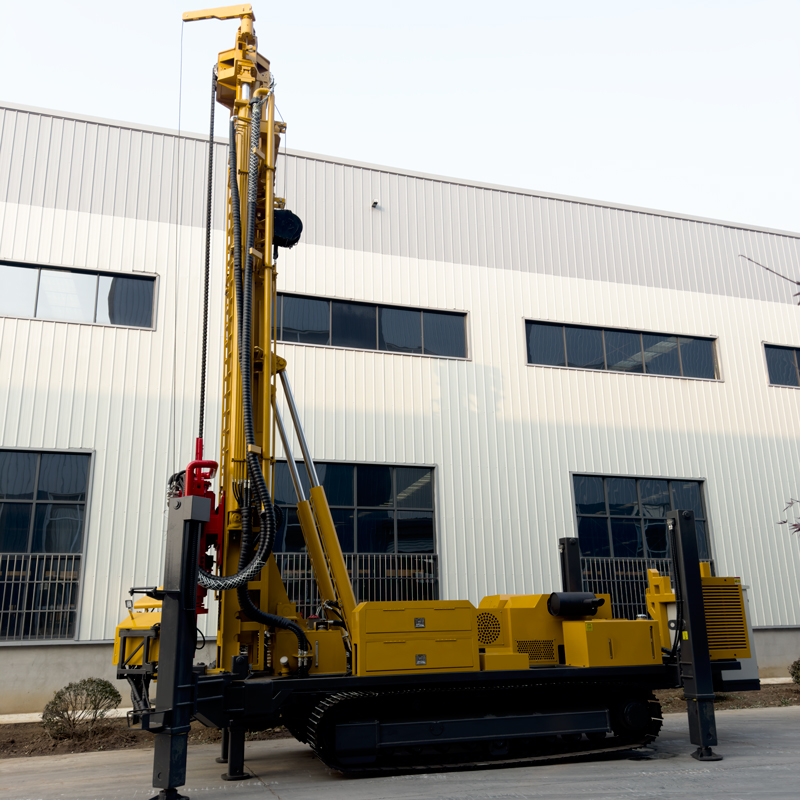

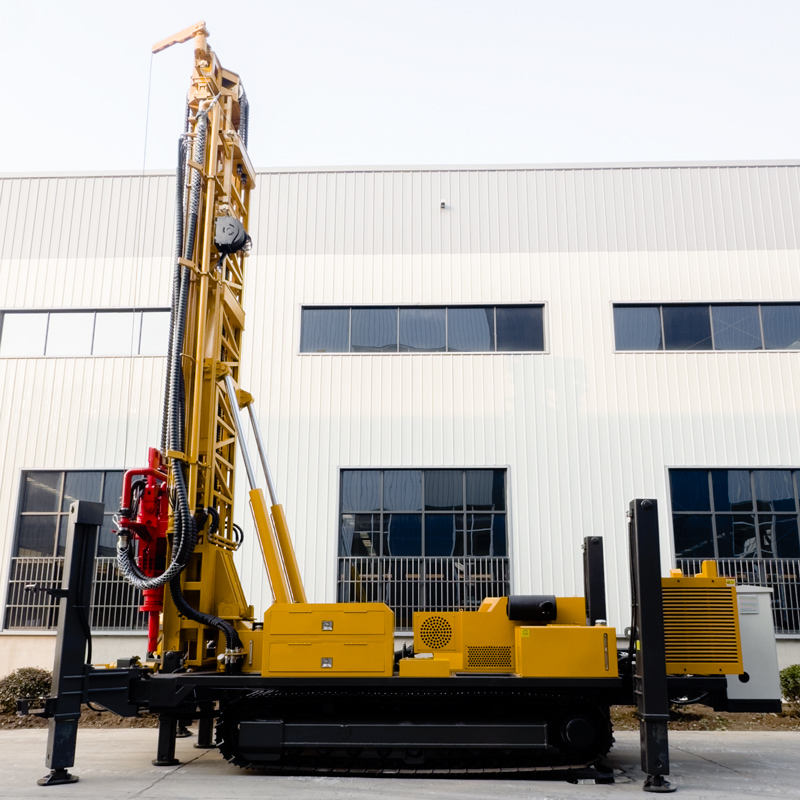

WR1200SL hỗ trợ cần khoan 9,6 m, đường kính cần khoan khuyến nghị 114 / 127 mm. Đối với lỗ khoan sâu trên 1000 mét, nếu vẫn thường xuyên sử dụng cần khoan ngắn, số lần nối và tháo cần sẽ rất nhiều, thời gian phụ trợ và cường độ lao động đều tăng rõ rệt. Cần khoan dài 9,6 m có thể giảm đáng kể tần suất kết nối, phù hợp hơn cho thi công liên tục lỗ khoan siêu sâu và dự án chu kỳ dài.
Lực nâng của thiết bị đạt 60 T, lực trục 10 T. Ở độ sâu lỗ khoan cấp 1200 mét, trọng lượng bản thân cột cần khoan, ma sát thành lỗ, trọng lượng ống chống và bất thường trong lỗ đều tăng đáng kể tải trọng kéo. Khả năng nâng lớn hơn có lợi cho việc nâng hạ cần khoan bình thường, thu hồi búa DTH và thi công ống chống cỡ lớn, nhưng khi xảy ra kẹt cần hoặc thu hẹp đường kính vẫn nên làm sạch lỗ trước và phán đoán trạng thái trong lỗ.
Mô-men xoắn tối đa của hệ thống quay là 30000 / 15000 N·m, tương ứng tốc độ quay tối đa 85 / 170 r/min. Đường kính lỗ khoan lớn hơn, đá cứng nguyên khối và đoạn lỗ ma sát cao cần mô-men xoắn lớn hơn, trong khi giai đoạn khoan ít lực cản có thể dùng tốc độ quay cao hơn. Trong thi công lỗ khoan siêu sâu, cần liên tục điều chỉnh thông số dựa trên mô-men xoắn, mùn trào ra và tải trọng dụng cụ khoan.
Đường kính lỗ khoan tối đa đạt 900 mm, có thể thích ứng với ống giếng lớn hơn và phương án máy bơm lưu lượng cao hơn, đồng thời cũng có nghĩa thi công đường kính lớn đặt ra yêu cầu cao hơn đối với máy nén khí, mũi khoan, ống chống, mô-men xoắn và hệ thống nâng. Trong dự án thực tế nên chọn đường kính lỗ khoan hợp lý theo mục tiêu hoàn thành giếng, không khuyến nghị lấy đường kính tối đa làm cấu hình thường xuyên lâu dài.
Khoan DTH khí nén khuyến nghị áp suất làm việc 1,65–8 MPa, lưu lượng tiêu thụ khí 16–120 m³/min. Lỗ khoan sâu cấp 1200 mét, đường kính lớn và điều kiện đá cứng đặt ra yêu cầu rất cao đối với lưu lượng máy nén khí. Chọn máy nén khí phải đồng thời xem xét áp suất và lưu lượng, nếu lưu lượng không đủ, dù áp suất đạt yêu cầu cũng có thể xảy ra va đập không đủ, khó thải mùn và tích mùn đáy lỗ.
Sau khi vào đá cứng nguyên khối hơn, có thể sử dụng búa DTH áp suất gió trung bình, cao để khoan. Trong lỗ khoan sâu, đường trào ra của bột đá dài, làm sạch đáy lỗ đặc biệt quan trọng. Cần đảm bảo bôi trơn búa DTH, kiểm soát mài mòn mũi khoan và lưu lượng gió ổn định; nếu mùn trào ra liên tục giảm hoặc mô-men xoắn tăng bất thường, cần kịp thời làm sạch lỗ và kiểm tra dụng cụ khoan.
Tầng đất, sét, cát và sỏi cát có thể sử dụng khoan quay dung dịch, ống chống hoặc các phương pháp bảo vệ thành lỗ khác. Đối với giếng siêu sâu cấp 1200 mét, ổn định đoạn lỗ phía trên ảnh hưởng lớn hơn đến thi công tiếp theo; một khi phần trên bị thu hẹp hoặc sập lỗ, khoan sâu và kéo cần đều trở nên khó khăn hơn, vì vậy không thể bỏ qua ổn định lỗ giai đoạn đầu.
Khi lỗ khoan sâu đi qua đứt gãy, dăm kết góc và khu vực phát triển khe nứt, có thể xảy ra rơi khối, rò gió, thu hẹp đường kính và kẹt cần. Sau khi vào đoạn lỗ bất thường nên giảm đẩy, tăng cường làm sạch lỗ và tùy tình hình sử dụng ống chống, bọt hoặc phương pháp xử lý khác. Nếu lực cản kéo cần tiếp tục tăng, cần dừng khoan kịp thời để phân tích.
Sau khi vào tầng chứa nước chính, nước phun sẽ thay đổi điều kiện thải mùn trong lỗ và làm việc của búa DTH. Nhân viên thi công nên ghi lại độ sâu tầng xuất nước chính, và điều chỉnh cấp khí, làm sạch lỗ và phương án ống chống theo lượng nước. Giai đoạn hoàn thành giếng còn cần thiết kế ống lọc, đoạn chặn nước và loại bơm cuối cùng theo độ dày tầng chứa nước và điều kiện chất lượng nước.
Đối với khu vực thiếu nguồn nước nông, dân số cấp nước nhiều hoặc mực nước ngầm sâu lớn, WR1200SL có thể dùng cho dự án giếng nước uống sâu quy mô lớn và cấp nước cộng đồng. Các dự án này nên hoàn thành khảo sát địa chất thủy văn và đánh giá chất lượng nước trước, sau đó xác định tầng mục tiêu, đường kính giếng và độ sâu giếng, tránh theo đuổi độ sâu khoan tối đa một cách mù quáng.
Vùng khô hạn, trang trại lớn và khu nông nghiệp quy mô hóa có thể cần giếng tưới trên 500 mét hoặc thậm chí sâu hơn. Dự trữ độ sâu cấp 1200 mét và cấu hình cần khoan 9,6 m của WR1200SL phù hợp thi công giếng sâu chu kỳ dài. Kết cấu thân giếng thực tế nên xác định theo diện tích tưới, lượng nước xuất và loại bơm.
Dự án mỏ cần nước sinh hoạt, phun ức chế bụi, rửa thiết bị và nguồn nước phụ trợ sản xuất. Lực nâng 60 T, khung bánh xích hạng nặng và cấu hình động lực kép của WR1200SL đặc biệt phù hợp dự án giếng sâu khu mỏ lớn. Nếu trạm khoan cố định tại mỏ có điều kiện lưới điện, có thể cấu hình phương án điện theo nhu cầu.
Độ sâu khoan cấp 1200 mét và đường kính tối đa 900 mm giúp thiết bị có khả năng đảm nhận một phần lỗ khoan hạ nước quy mô lớn. Công trình hạ nước phải thiết kế vị trí giếng, khoảng cách giếng, đường kính, ống lọc và lưu lượng bơm dựa trên điều kiện địa chất thủy văn; giàn khoan chỉ chịu trách nhiệm tạo lỗ, không thể thay thế phương án hạ nước hoàn chỉnh.
WR1200SL có thể dùng cho một phần khảo sát địa nhiệt, lỗ khoan gradient nhiệt độ và xác minh nhiệt độ địa tầng sâu. Dự án địa nhiệt ngoài độ sâu khoan còn cần xem xét nhiệt độ địa tầng, môi chất tuần hoàn, vật liệu ống chống và ổn định thành giếng. Nếu là giếng phát triển địa nhiệt chính thức, nên cấu hình dụng cụ khoan và hệ thống hoàn thành giếng theo thiết kế chuyên biệt.
Tốc độ nâng nhanh 29 m/min, tốc độ đẩy nhanh 51 m/min, chủ yếu dùng cho đầu động lực hồi vị, thao tác cần khoan và động tác không khoan. Dự án lỗ khoan siêu sâu có chu kỳ thi công dài, thời gian phụ trợ tiết kiệm mỗi lần tích lũy lâu dài rất đáng kể, đặc biệt kết hợp cần khoan dài 9,6 m càng nâng cao thời gian làm việc hiệu quả của thiết bị.
Cấu hình động lực diesel là động cơ Cummins 264 kW, cung cấp động lực cho quay, tiến cấp, di chuyển bánh xích, chân chống và hệ thống phụ trợ. Lỗ khoan sâu 1200 mét thường có thời gian làm việc liên tục dài, nên tăng cường bảo dưỡng làm mát động cơ, lọc gió, hệ thống nhiên liệu và nhiệt độ dầu thủy lực, tránh nhiệt độ cao và bụi làm giảm động lực.
Nếu mỏ, khu công nghiệp hoặc trạm khoan cố định có nguồn điện ổn định, có thể cấu hình hệ thống truyền động điện theo lưới điện dự án. Chế độ điện có lợi cho giảm tiêu thụ nhiên liệu và khí thải tại chỗ, nhưng phải xác nhận trước điện áp, tần số, dung lượng máy biến áp, khoảng cách cáp và dòng khởi động, không thể quy đổi đơn giản theo công suất diesel.
Thiết bị được trang bị tời phụ lớn 5 T và tời phụ nhỏ 2,5 T, có thể dùng riêng cho dụng cụ khoan nặng hơn, búa DTH, ống chống và phụ kiện thông thường. Dự án cấp 1200 mét có nhiều dụng cụ kèm theo, trọng lượng đơn kiện lớn, tời kép có thể nâng cao hiệu quả tổ chức tại chỗ, nhưng thao tác nâng hạ phải tuân thủ nghiêm ngặt tải trọng định mức và khoảng cách an toàn.
Tốc độ di chuyển khoảng 6 km/h, góc leo dốc tối đa tham khảo 21°. Đối với thiết bị hạng nặng 25 T, khả năng di chuyển này chủ yếu dùng cho chuyển trường trong công trường và giữa các vị trí lỗ khoan. Trước khi di chuyển phải xác nhận khả năng chịu tải của đường, độ dốc, bán kính quay và tình trạng nền đất yếu, tháp dài nên ở trạng thái vận chuyển an toàn.
Hành trình chân chống thủy lực 1,7 m, có thể dùng để cân bằng và hỗ trợ ổn định thiết bị. Thi công lỗ khoan siêu sâu có chu kỳ dài, thiết bị chịu tải cột cần khoan và tải quay lâu dài, chân chống lún và mặt bàn không phẳng sẽ ảnh hưởng đến độ xiên lỗ khoan và lực tháp. Nền đất yếu nên trải tấm đệm đủ diện tích.
Trọng lượng toàn máy khoảng 25 T, kích thước ngoài khoảng 10,85 × 2,25 × 2,98 m. Vận chuyển liên vùng cần xác nhận trước tải trọng xe phẳng, giới hạn chiều cao đường, khả năng chịu tải cầu và không gian quay; cần khoan 9,6 m thường cũng cần vận chuyển riêng. Sau khi đến hiện trường còn nên dự phòng khu vực máy nén khí, hệ thống dung dịch và vật tư.
Các địa tầng và dự án khác nhau có thể cấu hình bơm dung dịch, bơm ly tâm, máy phát điện và bơm bọt. Dự án nhiều tầng lơi lỏng phụ thuộc hơn vào hệ thống dung dịch, lỗ khoan sâu đá cứng phụ thuộc hơn vào máy nén khí lưu lượng lớn và búa DTH, địa tầng rò gió khe nứt có thể dùng bọt hỗ trợ. Nên kết hợp theo điều kiện làm việc chính, không nên xếp chồng toàn bộ phụ kiện như nhau.
Trước khi khởi công mỗi ngày nên kiểm tra động cơ, hệ thống điện, hệ thống thủy lực, tháp lồng, chân chống, bánh xích, tời kép, ống gió cao áp và cần khoan dài; trong thi công lỗ khoan sâu liên tục ghi lại mô-men xoắn, áp suất gió, mùn trào ra, nước trào ra và lực cản kéo cần; khi chuyển đổi hoặc sử dụng phương án điện, nên xác nhận nối đất, bảo vệ và dung lượng cấp điện theo quy phạm điện của dự án.
Do điều kiện địa chất thực tế, dụng cụ trong lỗ, góc khoan và phương thức vận hành có khác biệt, hiệu quả khoan cuối cùng, độ sâu khoan và kết quả hoàn thành giếng nên lấy điều kiện hiện trường làm chuẩn.
| Hạng mục thông số | Giá trị thông số |
|---|---|
| Thông số cơ bản | |
| Mã sản phẩm | WR1200SL |
| Loại thiết bị | Giàn khoan nước bánh xích hạng nặng dạng tháp lồng chạy dầu/điện |
| Cấu hình động lực | Động lực kép diesel / điện |
| Độ sâu khoan tối đa | 1200 m |
| Đường kính lỗ khoan | 105–900 mm |
| Kết cấu tháp | Tháp lồng |
| Địa tầng áp dụng | Địa tầng lơi lỏng và địa tầng đá |
| Cần khoan và hệ thống tiến cấp | |
| Chiều dài cần khoan | 9,6 m |
| Đường kính cần khoan khuyến nghị | 114 / 127 mm |
| Lực trục | 10 T |
| Lực nâng | 60 T |
| Tốc độ nâng nhanh | 29 m/min |
| Tốc độ đẩy nhanh | 51 m/min |
| Hệ thống quay | |
| Mô-men xoắn quay tối đa | 30000 / 15000 N·m |
| Tốc độ quay tối đa | 85 / 170 r/min |
| Khớp nối hệ thống khí nén | |
| Áp suất làm việc khuyến nghị | 1,65–8 MPa |
| Lưu lượng tiêu thụ khí khuyến nghị | 16–120 m³/min |
| Búa DTH tương thích | Dòng áp suất gió trung bình, cao |
| Hệ thống động lực | |
| Thương hiệu động cơ diesel | Cummins |
| Công suất động cơ diesel | 264 kW |
| Cấu hình điện | Có thể tùy chỉnh theo điều kiện cấp điện tại công trường dự án |
| Hệ thống phụ trợ | |
| Lực nâng tời phụ lớn | 5 T |
| Lực nâng tời phụ nhỏ | 2,5 T |
| Hành trình chân chống thủy lực | 1,7 m |
| Thông số di chuyển và toàn máy | |
| Tốc độ di chuyển | 6 km/h |
| Góc leo dốc tối đa | 21° |
| Trọng lượng toàn máy | 25 T |
| Kích thước ngoài | 10,85 × 2,25 × 2,98 m |
| Phương thức khoan | |
| Khoan quay thủy lực đầu quay trên | Phù hợp khoan giếng nước sâu thông thường và đường kính lớn |
| Khoan búa DTH | Phù hợp đá phong hóa, đá khe nứt và đá cứng nguyên khối |
| Khoan quay dung dịch | Phù hợp tầng đất, sét, cát, sỏi cát và các địa tầng lơi lỏng khác |
| Phụ kiện tùy chọn | |
| Bơm dung dịch | Tùy chọn |
| Bơm ly tâm | Tùy chọn |
| Máy phát điện | Tùy chọn |
| Bơm bọt | Tùy chọn |
| Ứng dụng điển hình | |
| Giếng nước siêu sâu | Phát triển nước ngầm tầng sâu nông thôn, cộng đồng, công nghiệp và quy mô lớn |
| Tưới nông nghiệp | Giếng tưới tầng sâu, trang trại lớn và giếng nông nghiệp lưu lượng cao |
| Cấp nước công nghiệp | Nhà máy, khu công nghiệp và dự án hạ tầng lớn |
| Cấp nước khu mỏ | Nước sinh hoạt mỏ, ức chế bụi, khu trại và nước phụ trợ sản xuất |
| Hạ nước khu mỏ | Lỗ khoan hạ nước mỏ lộ thiên, khu mỏ ngầm và công trình lớn |
| Khảo sát địa nhiệt | Lỗ khoan gradient nhiệt độ và một phần lỗ khoan khảo sát địa nhiệt |
