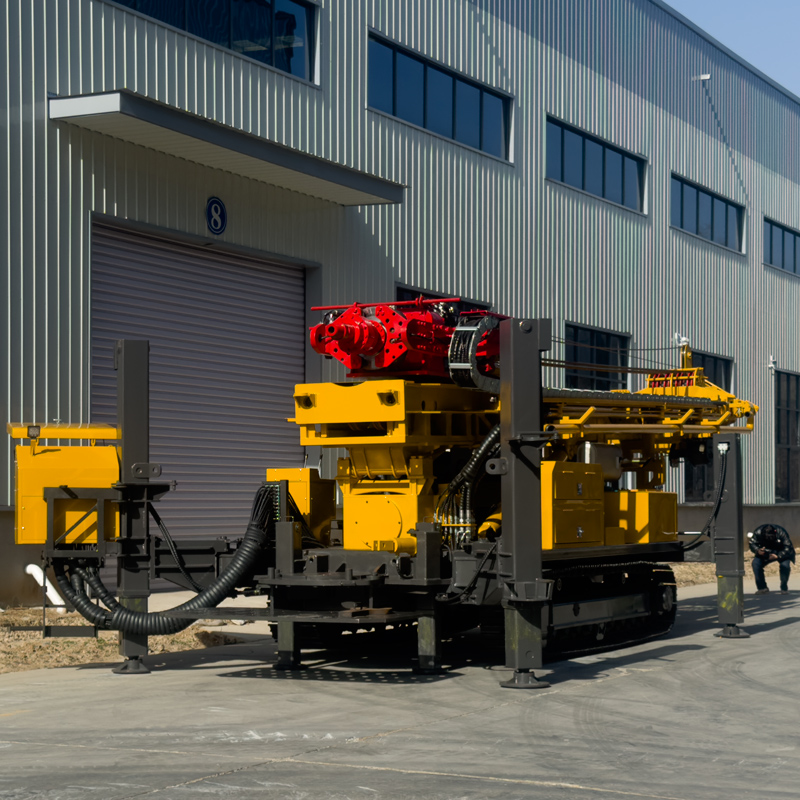

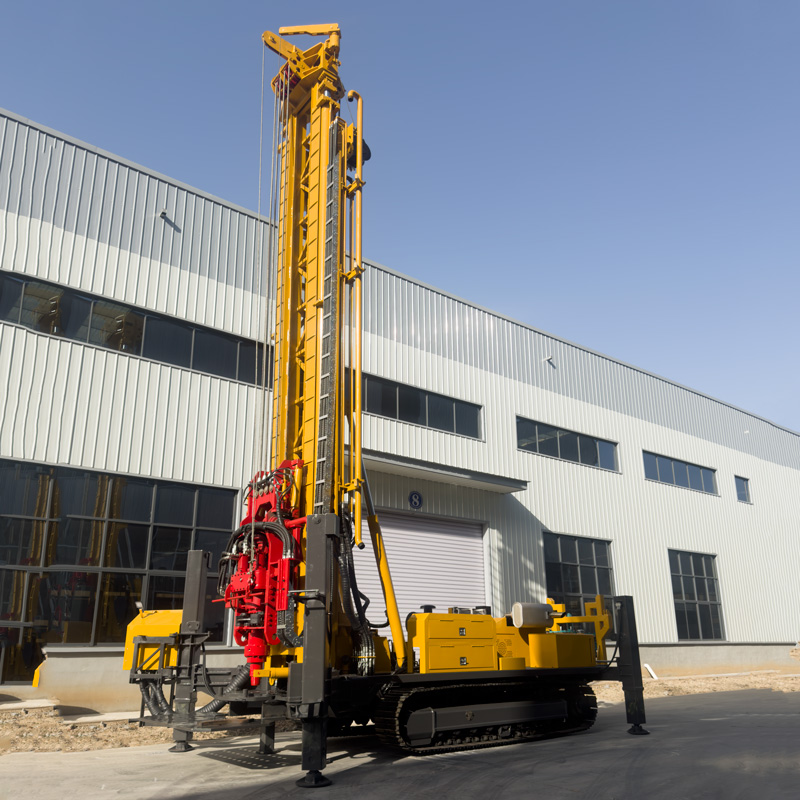

💧 WR1500S Máy khoan giếng nước bánh xích cột tháp dạng ống lồng 1500 m

WR1500S là máy khoan bánh xích thủy lực toàn phần hạng nặng được thiết kế cho các công trình khoan sâu lớn như giếng nước siêu sâu cấp 1500 m, cấp nước khu mỏ, nước công nghiệp, hạ mực nước ngầm và khảo sát địa nhiệt. Thiết bị sử dụng kết cấu cột tháp dạng ống lồng, hỗ trợ cần khoan 9,6 m, độ sâu khoan tối đa 1500 m, đường kính khoan 105–1000 mm, đồng thời được trang bị lực nâng 80 T, mô-men xoắn quay 31000 / 15500 N·m và động cơ diesel 264 kW, phù hợp với các dự án có chu kỳ thi công dài, đường kính lỗ khoan lớn, địa tầng phức tạp và yêu cầu cao về khả năng kiểm soát cột cần khoan.

🌐 Định vị cấp 1500 m phù hợp cho phát triển nước ngầm siêu sâu thực sự

So với thiết bị cấp 1000 m và 1200 m, WR1500S mở rộng hơn nữa phạm vi thi công nước ngầm tầng sâu. Đối với những khu vực mà tầng chứa nước nông khó đáp ứng nhu cầu, tầng nước sâu bị chôn sâu hơn hoặc dự án cần dư địa độ sâu khoan lớn hơn, thiết bị cấp 1500 m có thể cung cấp năng lực thi công đầy đủ hơn. Độ sâu giếng thực tế vẫn cần được xác định dựa trên địa chất thủy văn, đường kính lỗ khoan, cần khoan, máy nén khí và thiết kế hoàn thiện giếng.

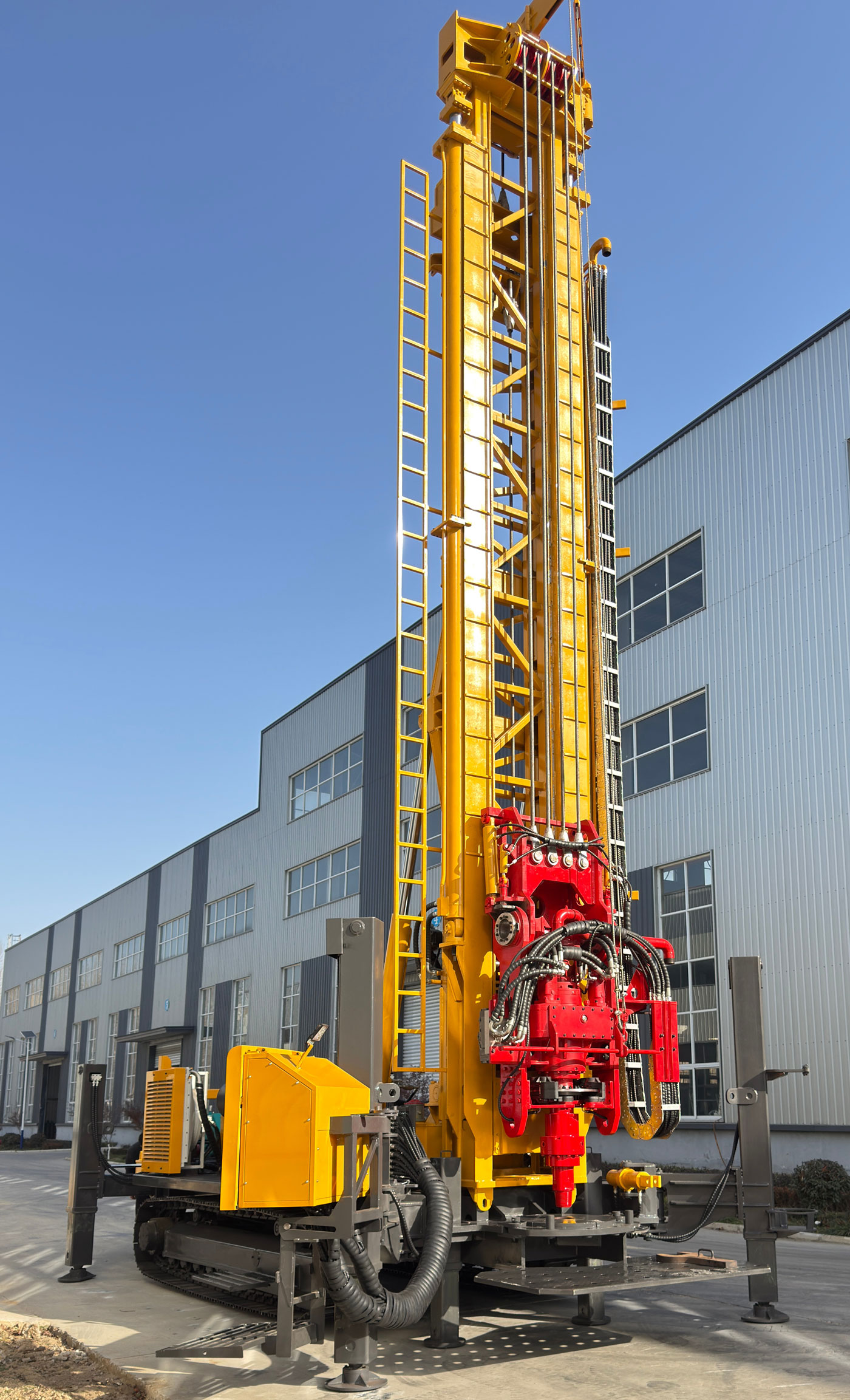

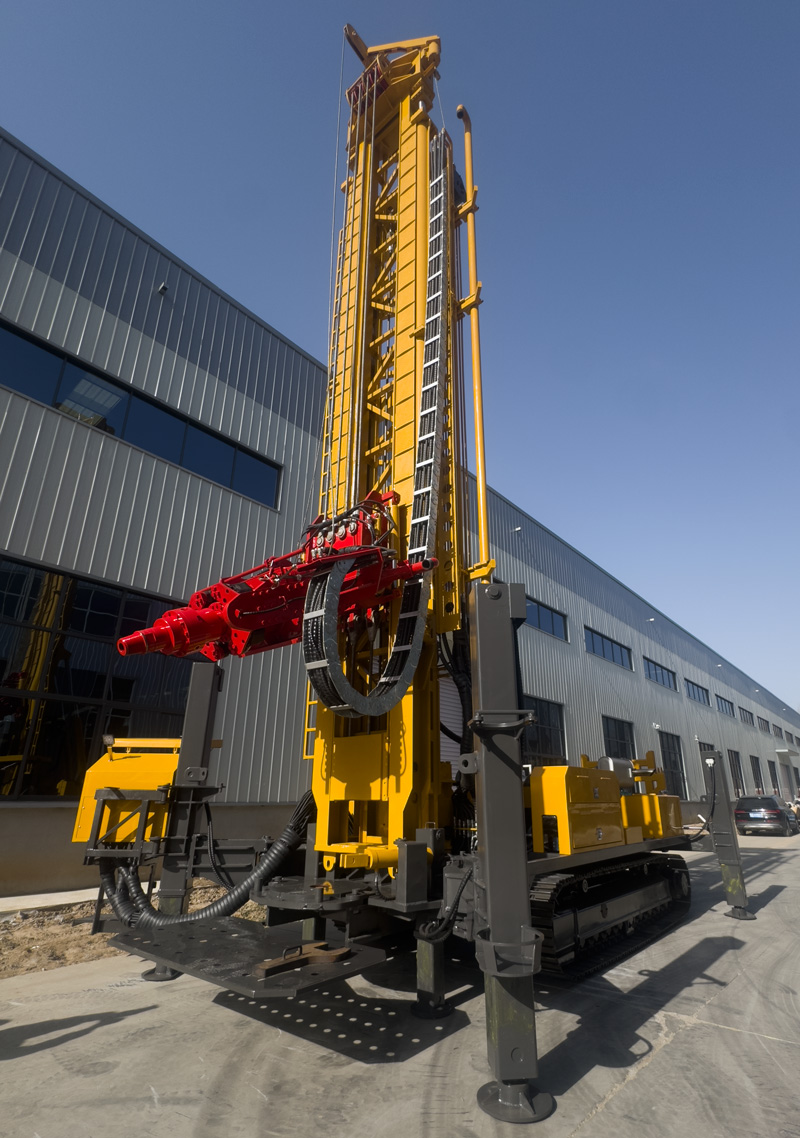

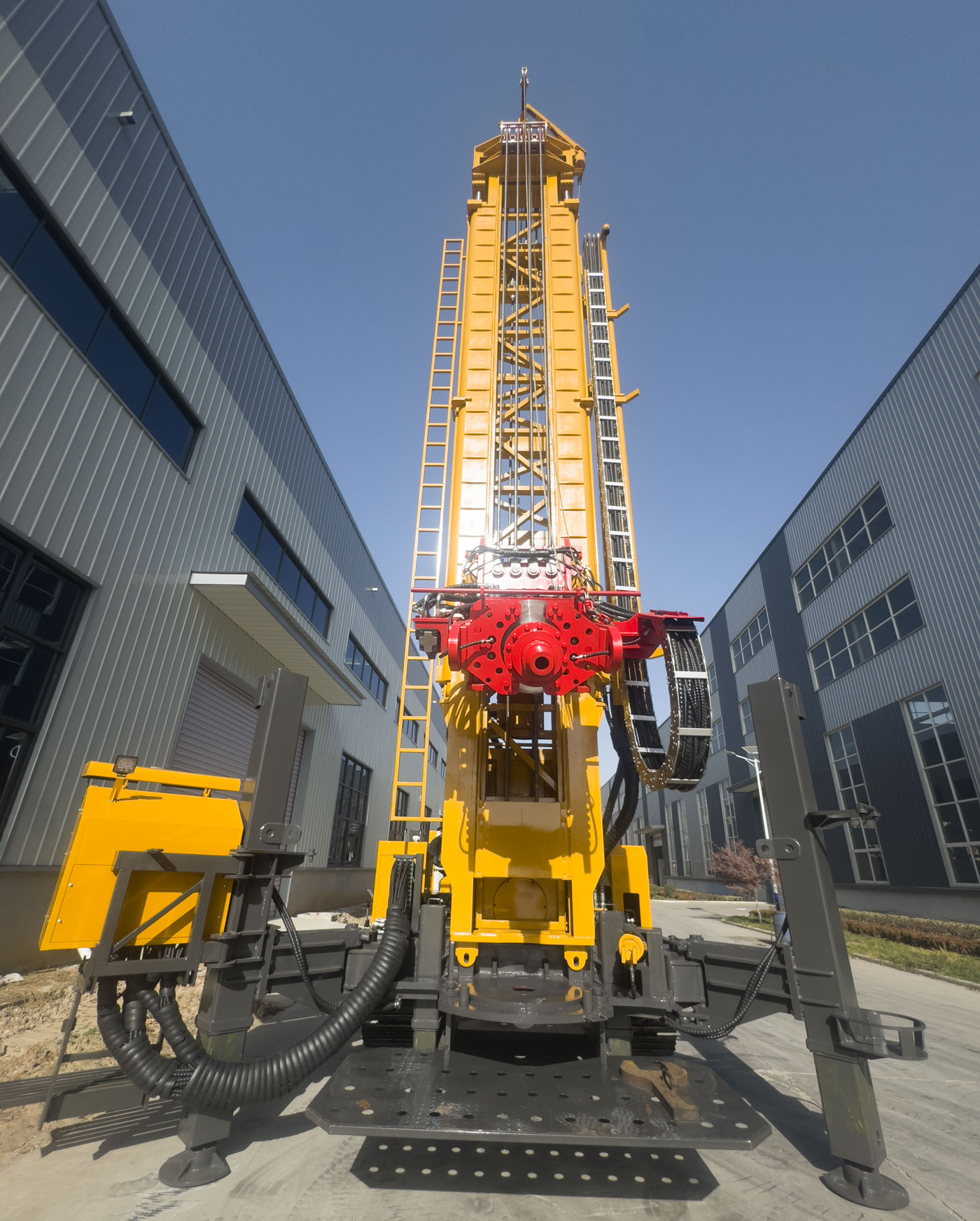

🪜 Cột tháp dạng ống lồng cân bằng giữa chiều cao làm việc và thuận tiện vận chuyển

WR1500S sử dụng kết cấu cột tháp dạng ống lồng, vừa đảm bảo chiều cao làm việc cần thiết cho thi công lỗ khoan sâu, vừa cải thiện kích thước tổng thể của máy ở trạng thái vận chuyển. Đối với thiết bị hạng nặng cấp 28 T, việc lưu thông trên đường, xếp lên xe, quay trở trong công trường và di chuyển nội bộ công trường đều cần được quy hoạch trước; cột tháp dạng ống lồng giúp giảm khó khăn vận chuyển do cột tháp cố định dài gây ra.

🔩 Cần khoan 9,6 m giảm tần suất nối cần cho lỗ khoan siêu sâu

Thiết bị hỗ trợ cần khoan 9,6 m, đường kính cần khoan khuyến nghị 114 / 127 mm. Đối với lỗ khoan sâu cấp 1500 m, nếu thường xuyên sử dụng cần khoan ngắn sẽ làm tăng đáng kể số lần nối và tháo cần cũng như thời gian phụ trợ. Cần khoan dài có thể giảm tần suất kết nối, nâng cao hiệu quả khoan liên tục, đồng thời cũng yêu cầu công trường có đủ không gian thao tác và tổ chức vận chuyển cần khoan bài bản hơn.

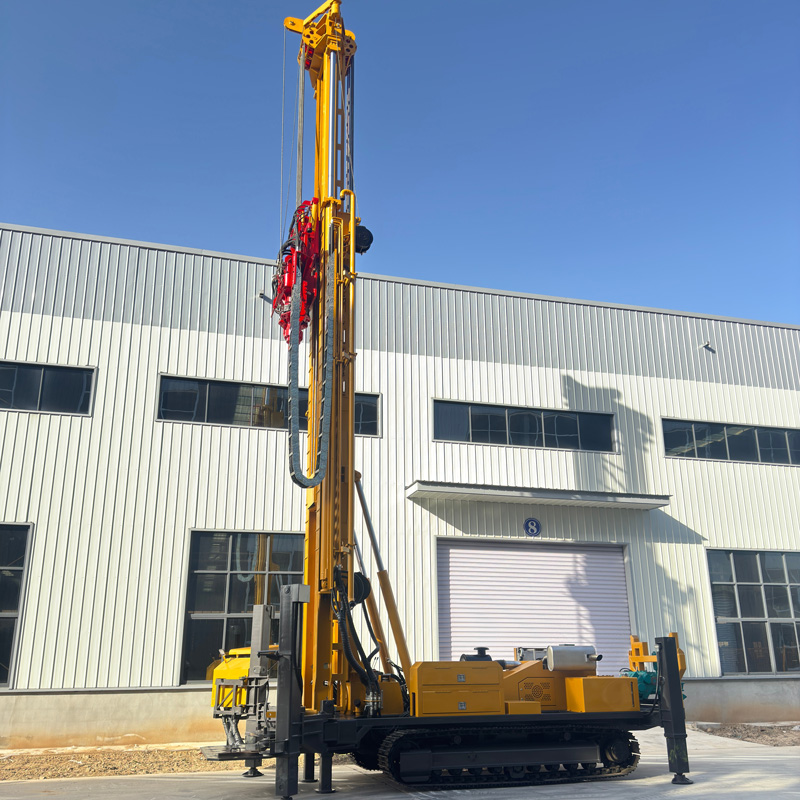

💪 Lực nâng 80 T cung cấp dư địa cho xử lý cột cần khoan siêu sâu và ống chống

Lực nâng của WR1500S đạt 80 T, lực ép trục 16 T. Khi độ sâu lỗ khoan tăng lên, trọng lượng bản thân cột cần khoan, ma sát thành lỗ, trọng lượng ống chống và hiện tượng kẹt cục bộ đều tăng lên đáng kể. Khả năng nâng lớn hơn có lợi cho việc nâng hạ cần khoan bình thường, thu hồi dụng cụ khoan và một phần thi công ống chống cỡ lớn, nhưng khi xảy ra lực cản bất thường vẫn nên ưu tiên làm sạch lỗ, nâng từ từ và đánh giá trạng thái trong lỗ.

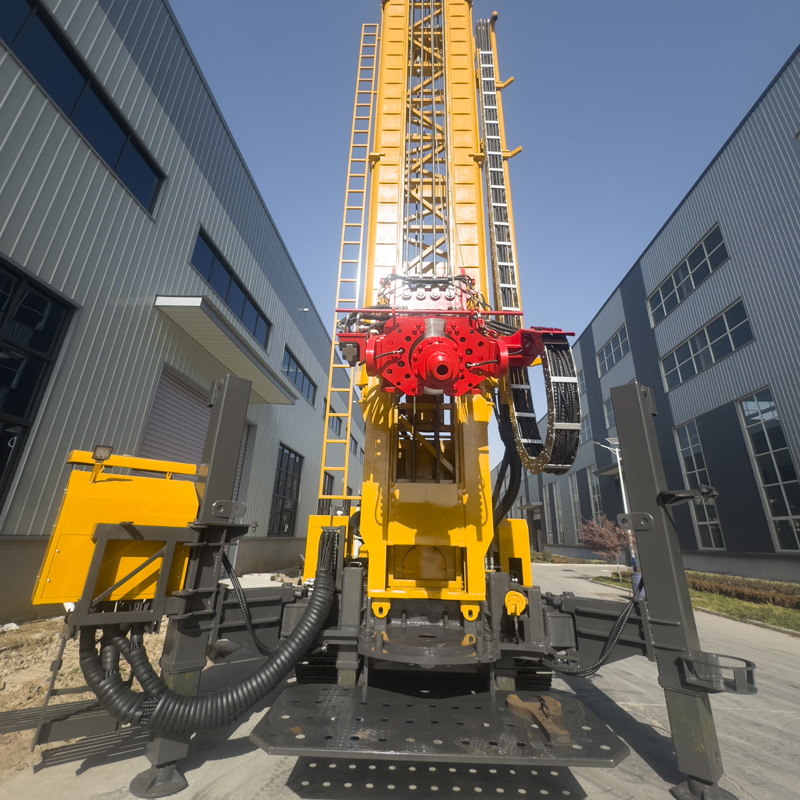

🔄 Hệ thống quay mô-men xoắn cao 31000 / 15500 N·m

Mô-men xoắn quay tối đa là 31000 / 15500 N·m, tốc độ quay tối đa 70 / 140 r/min. Tốc độ thấp mô-men xoắn cao phù hợp hơn với điều kiện đường kính lớn, đá cứng và ma sát cao; tốc độ cao hơn phù hợp với đoạn lỗ khoan ổn định có lực cản tương đối nhỏ. Trong thi công lỗ khoan siêu sâu, cần điều chỉnh linh hoạt theo tải trọng cột cần khoan, dòng mùn khoan trở về và trạng thái dụng cụ khoan.

🕳️ Đường kính lỗ khoan 105–1000 mm bao phủ giếng sâu lớn và lỗ khoan công trình

Phạm vi đường kính khoan của WR1500S là 105–1000 mm, có thể bao phủ giếng nước sâu thông thường, giếng nước ngầm đường kính lớn, hạ mực nước khu mỏ và một số lỗ khoan công trình lớn. Đường kính lỗ khoan càng lớn thì yêu cầu đối với máy nén khí, dụng cụ khoan, ống chống, mô-men xoắn quay và lực nâng càng cao, do đó dự án thực tế nên chọn đường kính lỗ khoan hợp lý theo mục tiêu hoàn thiện giếng.

💨 Áp suất khí 1,65–8 MPa phù hợp khoan DTH lỗ sâu

Khi sử dụng khoan búa DTH, áp suất làm việc khuyến nghị 1,65–8 MPa, lưu lượng khí tiêu thụ 16–120 m³/min. Các dự án lỗ khoan sâu cấp 1500 m và đá cứng đường kính lớn có yêu cầu rất cao về lưu lượng máy nén khí. Áp suất và lưu lượng phải đồng thời đáp ứng nhu cầu của búa DTH và thải mùn khoan đáy lỗ, nếu không dễ xảy ra tình trạng va đập không đủ, khó thải mùn và tích tụ mùn khoan đáy lỗ.

💎 Điều kiện đá cứng, đá phong hóa và đới đứt gãy

Trong các tầng đá tương đối nguyên vẹn như granite, bazan, đá vôi, có thể sử dụng khoan búa DTH áp suất trung bình và cao. Khi gặp đá phong hóa, khe nứt hoặc đới đứt gãy, nên giảm tốc độ đẩy, tăng cường làm sạch lỗ và sử dụng ống chống, bọt hoặc các biện pháp ổn định lỗ khác tùy theo tình hình thực tế. Nếu dòng mùn khoan trở về liên tục giảm hoặc lực cản nâng cần khoan tăng rõ rệt, cần dừng khoan kiểm tra kịp thời.

🌧️ Lớp phủ rời ưu tiên đảm bảo ổn định thành lỗ

Đối với tầng đất, đất sét, tầng cát và tầng sỏi cát, có thể sử dụng khoan quay bằng dung dịch khoan, ống chống hoặc các biện pháp giữ thành lỗ khác. Đối với giếng siêu sâu 1500 m, một khi đoạn lỗ phía trên xảy ra co thắt hoặc sập lỗ sẽ ảnh hưởng trực tiếp đến thi công phần sâu tiếp theo, do đó ở giai đoạn mở lỗ nên ưu tiên tạo thân lỗ ổn định trước khi chuyển sang tầng đá để khoan DTH.

💧 Tầng chứa nước sâu và điều kiện nước phun mạnh

Sau khi đi vào tầng chứa nước chính, nước phun sẽ thay đổi trạng thái thải mùn khoan trong lỗ và hoạt động của búa DTH. Trong thi công cần ghi lại độ sâu của tầng xuất nước chính và điều chỉnh cấp khí, làm sạch lỗ và phương thức ống chống theo lượng nước. Giai đoạn hoàn thiện giếng cũng cần thiết kế ống lọc, đoạn chặn nước và loại bơm cuối cùng dựa trên phân bố tầng chứa nước.

🏭 Cấp nước công nghiệp, cấp nước khu mỏ và dự án nước ngầm lớn

WR1500S phù hợp cho cấp nước công nghiệp lớn, nước sinh hoạt khu mỏ, phun ẩm chống bụi, vệ sinh thiết bị và cấp nước phụ trợ sản xuất. Đối với các khu mỏ và dự án công nghiệp có nguồn nước nông không đủ, tỷ lệ đá cứng cao hoặc cần tầng nước sâu hơn, dự trữ độ sâu cấp 1500 m và lực nâng 80 T có thể cung cấp dư địa thi công lớn hơn.

🌊 Hạ mực nước khu mỏ và hạ mực nước công trình lớn

Độ sâu khoan cấp 1500 m và đường kính lỗ khoan tối đa 1000 mm giúp thiết bị có khả năng đảm nhận một phần lỗ khoan hạ mực nước lớn. Công trình hạ mực nước phải xác định vị trí lỗ khoan, khoảng cách giếng, đường kính giếng, ống lọc và lưu lượng bơm dựa trên dữ liệu địa chất thủy văn; máy khoan chỉ chịu trách nhiệm tạo lỗ, không thể thay thế thiết kế hạ mực nước hoàn chỉnh.

♨️ Khảo sát địa nhiệt và lỗ khoan gradient nhiệt độ sâu

WR1500S có thể được sử dụng cho một số dự án khảo sát địa nhiệt và khoan lỗ gradient nhiệt độ sâu. Ngoài độ sâu khoan, các dự án loại này còn cần xem xét nhiệt độ địa tầng, môi chất tuần hoàn, vật liệu ống chống và ổn định thành giếng. Nếu liên quan đến giếng phát triển địa nhiệt chính thức, cần cấu hình dụng cụ khoan và hệ thống hoàn thiện giếng theo thiết kế chuyên biệt.

🧵 Hai tời phụ trợ nâng cao hiệu quả tổ chức công trường lỗ khoan sâu lớn

Thiết bị được trang bị tời phụ trợ lớn 5 T và tời phụ trợ nhỏ 2,5 T, có thể dùng để vận chuyển búa DTH, cần khoan, dụng cụ ống chống và phụ kiện thông thường. Dự án lỗ khoan siêu sâu có nhiều dụng cụ phối hợp, trọng lượng từng chi tiết lớn; hai tời có thể giảm cường độ vận chuyển thủ công, nhưng công tác cẩu nâng phải tuân thủ nghiêm ngặt tải trọng định mức và khoảng cách an toàn.

📦 Máy nguyên chiếc 28 T cần quy hoạch vận chuyển và mặt bằng đầy đủ

Trọng lượng máy nguyên chiếc khoảng 28 T, kích thước tổng thể khoảng 11,5 × 2,6 × 3,5 m. Vận chuyển liên vùng cần xác nhận trước tải trọng xe phẳng, giới hạn chiều cao đường bộ, khả năng chịu tải của cầu và không gian quay trở; cần khoan 9,6 m thường cần vận chuyển riêng. Sau khi đến công trường cũng cần dự phòng khu vực cho máy nén khí, hệ thống dung dịch khoan, dụng cụ khoan và vật tư.

⚠️ Lưu ý thi công và bảo dưỡng lỗ khoan siêu sâu 1500 m

Trước khi khởi công hàng ngày cần kiểm tra động cơ, hệ thống thủy lực, cột tháp dạng ống lồng, chân chống, bánh xích, hai tời, ống gió áp suất cao và cần khoan 9,6 m; trong thi công lỗ khoan sâu cần liên tục ghi lại mô-men xoắn, áp suất gió, mùn khoan trở về, nước trở về và lực cản nâng cần khoan; khi phát hiện bất thường có xu hướng cần dừng máy phân tích kịp thời, tránh để vấn đề nhỏ phát triển thành sự cố lỗ khoan sâu.

Do điều kiện địa chất thực tế, dụng cụ trong lỗ, góc khoan và phương thức vận hành có khác biệt, hiệu quả khoan, độ sâu khoan và kết quả hoàn thiện giếng cuối cùng nên lấy điều kiện hiện trường làm chuẩn.

📊 Thông số kỹ thuật chính
