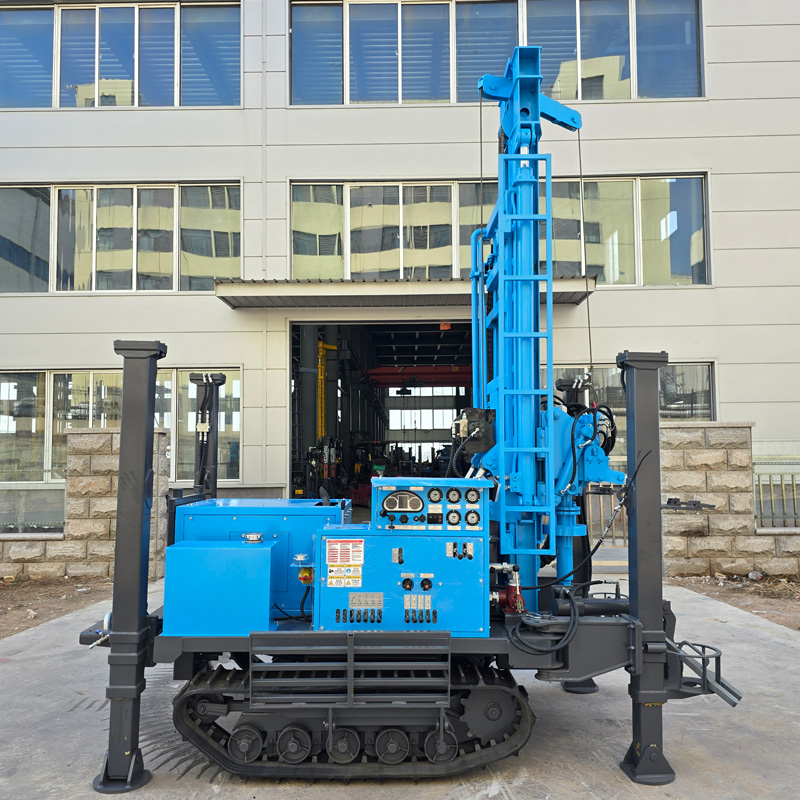

Máy khoan giếng nước dạng bánh xích

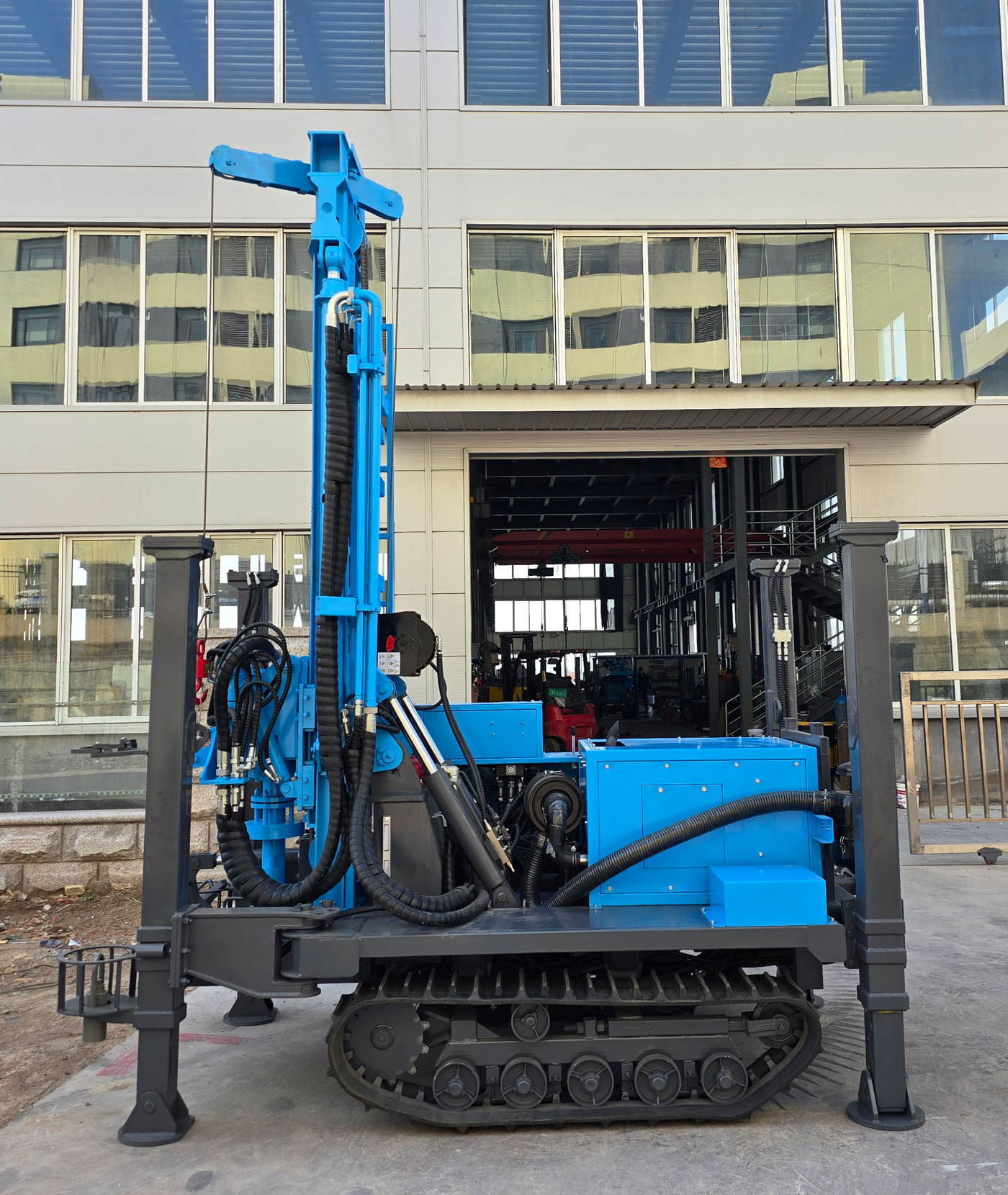

WR200SE là máy khoan thủy lực toàn phần bánh xích hiệu quả chi phí cao được thiết kế cho thi công giếng nước tầng nông và trung bình thông thường. So với máy nhỏ cấp 120 m, máy có độ sâu khoan, khả năng nâng, mô-men xoay và phạm vi tương thích máy nén khí được nâng cao hơn, độ sâu khoan tối đa 200 m, đường kính khoan 140–254 mm, phù hợp các dự án cấp nước nông thôn, tưới tiêu nông nghiệp, nước chăn nuôi, nước thi công và giếng nước khu mỏ nhỏ.
Chữ E trong WR200SE đại diện cho cấu hình hiệu quả chi phí cao, trọng tâm không phải là xếp chồng các chức năng phức tạp mà là đáp ứng thi công giếng nước thông thường cấp 200 m, đồng thời cân nhắc giá thiết bị, độ khó bảo trì và chi phí sử dụng hàng ngày. Đối với đội khoan khu vực, đội thi công thủy lợi nông nghiệp và khách hàng mới tham gia kinh doanh máy khoan giếng nước, loại cấu hình này dễ hình thành tỷ lệ đầu tư - sản lượng ổn định hơn.

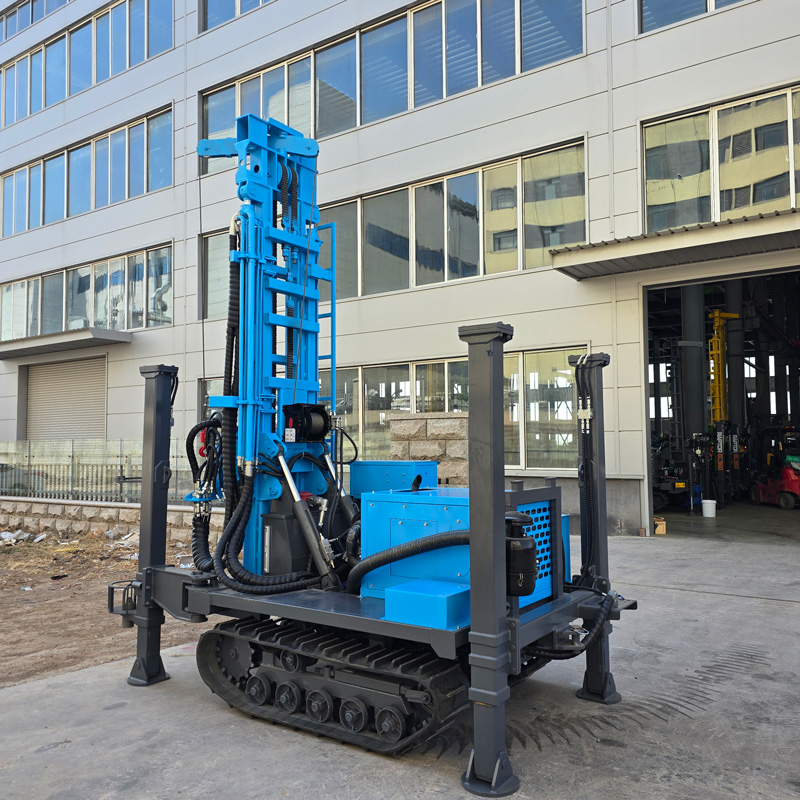

Máy này sử dụng tháp lồng, chiều dài đẩy một lần 3,3 m, có thể lắp cần khoan 1,5 m, 2,0 m và 3,0 m. So với tháp cố định dài, kết cấu lồng linh hoạt hơn trong vận chuyển và thích ứng mặt bằng; trong trạng thái làm việc bình thường lại cung cấp không gian làm việc tốt cho xử lý cần khoan và khoan liên tục.
Độ sâu khoan cấp 200 m có phạm vi áp dụng lớn hơn thiết bị giếng nông cạn, đặc biệt phù hợp vùng nông thôn có mực nước ngầm tương đối sâu, khu tưới tiêu nông nghiệp và vùng đồi núi. Độ sâu thành giếng thực tế vẫn cần xác định dựa trên địa chất thủy văn địa phương, vị trí tầng chứa nước, đường kính lỗ khoan, dụng cụ khoan và công nghệ thi công.
WR200SE có thể dùng cho giếng tưới tiêu nông nghiệp, giếng nước vườn cây, cấp nước nhà kính và tưới tiêu vườn ươm. Đường kính khoan 140–254 mm có thể đáp ứng cấu hình ống giếng và máy bơm thông thường. Đối với giếng nông nghiệp cần bơm nước lâu dài, nên xác định đường kính giếng, ống lọc và loại bơm dựa trên lưu lượng dự kiến trước khi thi công, thay vì chỉ theo đuổi đường kính lỗ khoan lớn hơn.
Ở những ngôi làng có cấp nước tập trung không ổn định hoặc xa mạng lưới cấp nước, có thể dùng WR200SE để thi công giếng gia đình, giếng nước sinh hoạt làng và giếng lấy nước công cộng nhỏ. Kết cấu bánh xích phù hợp đường nông thôn và mặt bằng thông thường chưa cứng hóa, động cơ diesel 58 kW cũng giảm phụ thuộc vào nguồn điện cố định tại hiện trường.
Nước uống cho gia súc, rửa sân và sản xuất nông nghiệp đều cần nguồn nước ổn định. Đối với trại chăn nuôi và trang trại, thiết bị cấp 200 m có thể cung cấp dư địa tìm nước lớn hơn máy cấp 120 m. Khi thi công nên xác định vị trí giếng hợp lý dựa trên tài liệu nước ngầm địa phương, tránh chỉ dựa vào việc tăng độ sâu khoan để bù sai số chọn vị trí.
WR200SE cũng phù hợp cấp nước tạm thời cho khu mỏ nhỏ, trại thăm dò địa chất và dự án công trình, có thể dùng cho nước sinh hoạt, rửa thiết bị và một phần nước chống bụi. Đối với điều kiện đá cứng nhiều ở khu mỏ, nên ghép nối hợp lý búa khoan khí nén, mũi khoan và máy nén khí để năng lực cấp khí phù hợp với đường kính lỗ khoan, tầng đá và độ sâu mục tiêu.
Mô-men xoay 3400–4700 N·m, tốc độ xoay 45–70 r/min, có thể phối hợp với búa khoan khí nén thông dụng để khoan tầng đá phong hóa và đá nguyên khối. Trong quá trình khoan nên điều chỉnh xoay và đẩy theo độ cứng tầng đá và tình trạng thải mùn, không nên thi công cứng nhắc với một thông số duy nhất trong thời gian dài.
Lực nâng 13 T có thể dùng cho nâng hạ cần khoan bình thường, xử lý cần khoan và một phần thao tác ống chống. Khi gặp kẹt cần, thành lỗ co hẹp hoặc nước trào bất thường, nên đánh giá địa tầng và trạng thái trong lỗ trước, rồi giải quyết bằng làm sạch lỗ, kiểm tra nâng cần hoặc xử lý ống chống, tránh chỉ dựa vào lực nâng lớn để kéo mạnh dụng cụ khoan.
Tốc độ nâng nhanh 30 m/min, tốc độ đẩy nhanh 60 m/min chủ yếu dùng để di chuyển đầu động lực và thao tác cần khoan khi không khoan, có thể giảm thời gian phụ trợ như lắp tháo cần khoan, nâng hạ dụng cụ khoan. Tốc độ tiến khoan thực tế trong tầng đá phụ thuộc vào tính chất đá, búa khoan khí nén, mũi khoan và năng lực máy nén khí.
Áp suất làm việc tham khảo 1,7–2,5 MPa, lưu lượng khí tiêu thụ 17–31 m³/min. Yêu cầu máy nén khí khác nhau khá lớn theo đường kính lỗ khoan, búa khoan khí nén và tầng đá, ví dụ khi đường kính lỗ khoan tăng, tầng đá cứng hơn hoặc độ cao tăng, thường cần lưu lượng dồi dào hơn. Ghép nối máy nén khí không đủ sẽ ảnh hưởng trực tiếp đến tần số va đập, thải mùn và hiệu quả khoan.
Tầng đá phong hóa thường tiến khoan nhanh hơn, nhưng độ ổn định thành lỗ có thể kém, nên quyết định có theo ống chống hay không dựa trên tình trạng rơi khối và co hẹp. Sau khi vào tầng đá tương đối nguyên khối như đá vôi, đá cát, đá hoa cương, có thể dùng búa khoan khí nén và mũi khoan phù hợp để khoan khí nén, trọng tâm là kiểm soát phối hợp lưu lượng gió, xoay và đẩy.
Trong tầng đất phía trên, sét, tầng cát hoặc sỏi cát, dùng trực tiếp búa khoan khí nén không nhất thiết là phương án tốt nhất. Lớp phủ rời dễ gây sập lỗ, chôn cần và mở rộng đường kính lỗ, nên xử lý đoạn lỗ phía trên trước bằng ống chống, dung dịch khoan hoặc cách ổn định lỗ khác, rồi mới vào tầng đá ổn định để tiếp tục khoan.
Đá nứt vỡ và tầng phát triển khe nứt có thể gây rò khí, rơi khối và kẹt cần. Khi thi công nên giảm tốc độ đẩy quá nhanh, duy trì làm sạch lỗ liên tục và quan sát thay đổi áp suất gió trong lỗ và thải mùn. Nếu đới phá hủy dày, có thể cân nhắc phương án theo ống hoặc ống chống để giảm xác suất sự cố trong lỗ.
Sau khi khoan vào tầng chứa nước, nước trào sẽ thay đổi trạng thái thải mùn trong lỗ và điều kiện làm việc của búa khoan khí nén. Nên điều chỉnh cấp khí máy nén và cách làm sạch lỗ theo lưu lượng nước thực tế, đồng thời ghi lại độ sâu tầng chứa nước kịp thời. Trước khi thành giếng còn cần bố trí hợp lý ống giếng, ống lọc và kết cấu chắn nước theo tình hình tầng nước.

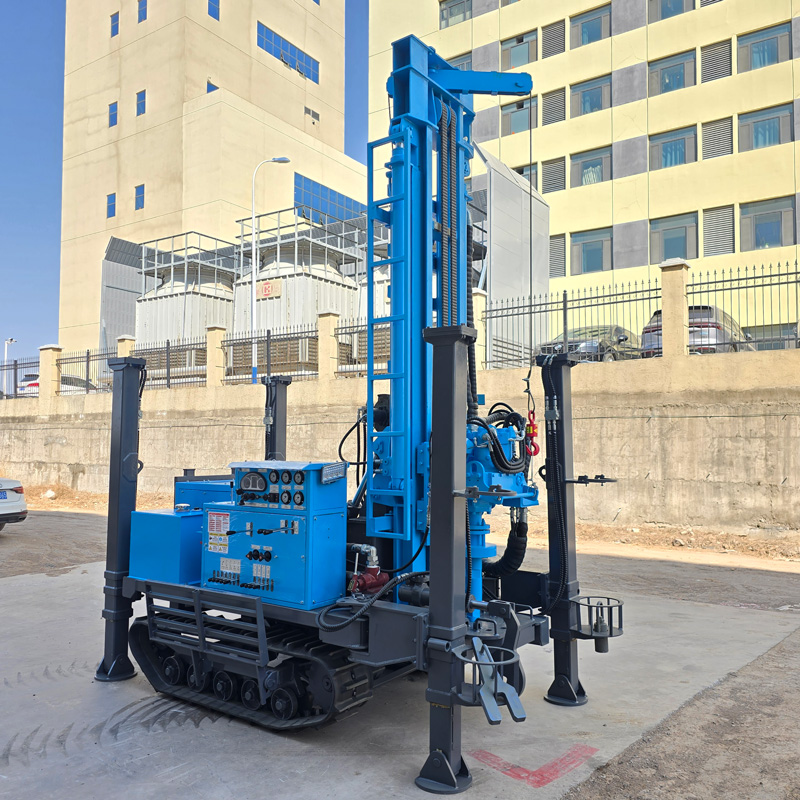

Tốc độ di chuyển toàn máy khoảng 2,5 km/h, khả năng leo dốc tối đa tham khảo 30°. Khung bánh xích phù hợp đường nông thôn, ruộng đồng, mặt bằng sỏi đá và mặt đất không bằng phẳng nhẹ. Khi di chuyển trên dốc nên hạ thấp trọng tâm, thu tháp và xác nhận điều kiện bám mặt đất, khả năng leo dốc an toàn thực tế cần đánh giá theo tình trạng mặt bằng.
Hành trình chân chống cao 1,4 m có thể dùng để chống đỡ và cân bằng thiết bị trên mặt bằng không bằng phẳng. Trước khi bắt đầu khoan nên đảm bảo khung máy và chân chống chịu lực ổn định, nếu cần thêm tấm lót, tránh mặt đất mềm lún gây nghiêng tháp và lệch vị trí lỗ khoan.
Trọng lượng toàn máy khoảng 4,7 T, kích thước ngoài khoảng 3950 × 1750 × 2250 mm, thuộc phạm vi máy khoan giếng nước bánh xích cỡ nhỏ và trung bình. So với máy khoan lớn trên 500 m, dễ bố trí xe vận chuyển hơn, cũng phù hợp đội thi công giếng nước có nhiều vị trí lỗ khoan và cần chuyển hiện trường thường xuyên.
Tùy dự án có thể cấu hình cần khoan 76 mm hoặc 89 mm, búa khoan khí nén, mũi khoan, dụng cụ ống chống, máy nén khí, ống gió, bộ phun dầu và thiết bị bọt, v.v. Thiết bị phụ kiện nên kết hợp theo độ sâu lỗ khoan mục tiêu, đường kính lỗ khoan, tầng đá và phương thức thi công, không nên chỉ cấu hình tất cả hạng mục theo thông số lớn nhất.
Mỗi ngày trước khi làm việc nên kiểm tra đường ống thủy lực, đầu xoay, tời, bánh xích, tháp và kết nối cần khoan; máy nén khí và ống gió cao áp cần kiểm tra đầu nối và thiết bị an toàn; trong thi công liên tục quan sát áp suất gió, thải mùn, nước trào và nhiệt độ thiết bị; sau khi kết thúc kịp thời làm sạch bùn và bụi, kiểm tra dụng cụ khoan dễ mòn.
Do điều kiện địa chất thực tế, dụng cụ trong lỗ, góc khoan và phương thức vận hành có khác biệt, hiệu quả khoan cuối cùng, độ sâu khoan và hiệu quả thành giếng nên lấy điều kiện hiện trường làm chuẩn.
| Hạng mục thông số | Giá trị thông số |
|---|---|
| Thông số cơ bản | |
| Mã sản phẩm | WR200SE |
| Loại thiết bị | Máy khoan giếng nước bánh xích tháp lồng hiệu quả chi phí cao |
| Độ sâu khoan tối đa | 200 m |
| Đường kính khoan | 140–254 mm |
| Đường kính cần khoan | 76 / 89 mm |
| Chiều dài cần khoan | 1,5 / 2,0 / 3,0 m |
| Hiệu quả khoan tham khảo | 10–35 m/h |
| Tháp và hệ thống tiến | |
| Kết cấu tháp | Tháp lồng |
| Chiều dài đẩy một lần | 3,3 m |
| Lực nâng | 13 T |
| Tốc độ nâng nhanh | 30 m/min |
| Tốc độ đẩy nhanh | 60 m/min |
| Hành trình chân chống cao | 1,4 m |
| Hệ thống xoay | |
| Mô-men xoay | 3400–4700 N·m |
| Tốc độ xoay | 45–70 r/min |
| Hệ thống động lực | |
| Thương hiệu động cơ | Yuchai |
| Công suất động cơ | 58 kW |
| Thông số ghép nối máy nén khí | |
| Áp suất làm việc | 1,7–2,5 MPa |
| Lưu lượng khí tiêu thụ | 17–31 m³/min |
| Hướng dẫn ghép nối | Nên chọn máy nén khí theo đường kính lỗ khoan, quy cách búa khoan khí nén, độ sâu lỗ khoan mục tiêu, độ cao và độ cứng tầng đá |
| Hệ thống phụ trợ | |
| Lực nâng tời | 1,5 T |
| Khung bánh xích | |
| Tốc độ di chuyển | 2,5 km/h |
| Khả năng leo dốc tối đa | 30° |
| Chiều rộng xếp xe | 2,6 m |
| Mặt bằng áp dụng | Đường nông thôn, ruộng đồng, mặt sỏi đá và mặt bằng không bằng phẳng thông thường |
| Kích thước và trọng lượng toàn máy | |
| Kích thước ngoài | 3950 × 1750 × 2250 mm |
| Trọng lượng toàn máy | 4,7 T |
| Khả năng thích ứng địa tầng điển hình | |
| Đá cứng nguyên khối | Có thể khoan DTH sau khi ghép nối búa khoan khí nén và máy nén khí phù hợp |
| Đá phong hóa | Điều chỉnh đẩy theo độ ổn định thành lỗ và theo ống chống kịp thời |
| Lớp phủ rời | Có thể cần ống chống hoặc biện pháp ổn định lỗ phía trên |
| Tầng đá nứt vỡ | Kiểm soát tốc độ đẩy và tăng cường làm sạch lỗ |
| Tầng chứa nước | Điều chỉnh cấp khí, ống chống và cách làm sạch lỗ theo lưu lượng nước trào |
