Máy khoan giếng nước dạng bánh xích
WR220SE là máy khoan giếng nước bánh xích cấp 220m nổi bật với đặc điểm "nhỏ gọn, linh hoạt, khoan nước và khí, hiệu quả chi phí cao". So với dòng máy cơ bản cấp 200m, máy này tăng thêm độ sâu khoan trong khi vẫn duy trì thân máy nhỏ gọn và trọng lượng toàn máy thấp, phù hợp với nông thôn, đồng ruộng, vườn cây ăn quả, trang trại chăn nuôi và các công trường thi công có không gian hạn chế. Đối với khách hàng cần di chuyển thường xuyên, ngân sách có hạn nhưng vẫn muốn đáp ứng nhiều dự án giếng nước thông thường, thiết bị này có tính thực dụng cao.
Chữ E trong WR220SE đại diện cho phiên bản hiệu quả chi phí cao, định vị sản phẩm không phải theo đuổi công suất cao và cấu hình phức tạp như thiết bị khoan sâu cỡ lớn, mà giữ lại năng lực cốt lõi trong phạm vi thi công giếng nước thông thường cấp 220m. Động cơ 48 kW, lực nâng 13 T, mô-men xoay 3400–4700 N·m và phương thức khoan nước khí hai chế độ cho phép thiết bị đáp ứng nhiều dự án nông thôn và nông nghiệp, đồng thời kiểm soát chi phí mua sắm, vận chuyển và bảo trì thiết bị.

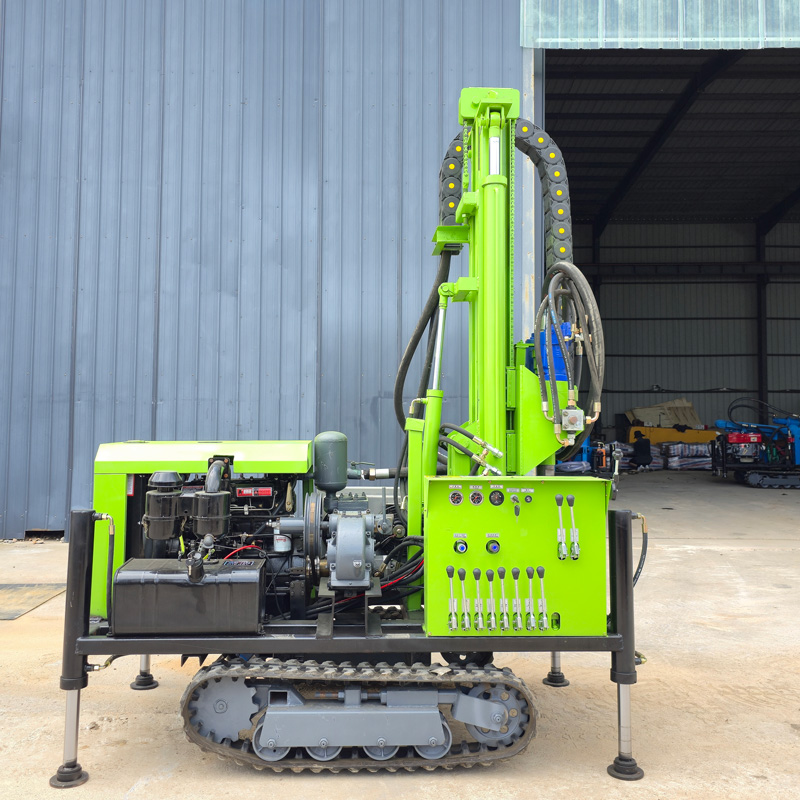

Kích thước tổng thể khoảng 3950 × 1750 × 2250 mm, trọng lượng khoảng 4,7 T, thuộc dòng máy khoan giếng nước bánh xích cỡ vừa và nhỏ. Đối với đường nông thôn, lối đi trong vườn cây ăn quả, ven đồng ruộng, sân nhà và điểm thi công trong hàng rào, thân máy nhỏ gọn này dễ vào vị trí và điều chỉnh vị trí lỗ khoan hơn, đồng thời giảm sự phụ thuộc vào xe vận chuyển lớn và mặt bằng thi công rộng.
WR220SE phù hợp với giếng tưới tiêu đồng ruộng, giếng nước vườn cây ăn quả, cấp nước vườn ươm và nước nhà kính. Độ sâu khoan cấp 220m có dư lượng tìm nước lớn hơn so với thiết bị nhỏ hơn, đặc biệt phù hợp với vùng đồi núi, vùng canh tác khô hạn và khu vực tưới tiêu theo mùa có mực nước ngầm biến động lớn. Độ sâu giếng thực tế vẫn nên xác định theo tài liệu địa chất thủy văn địa phương và vị trí tầng chứa nước.
Ở vùng nông thôn thiếu hệ thống cấp nước tập trung hoặc làng xã xa xôi, thiết bị có thể dùng cho giếng nước sinh hoạt hộ gia đình, giếng công cộng nhỏ và dự án cấp nước cấp làng. Phạm vi đường kính khoan 140–254 mm có thể lựa chọn theo quy cách ống giếng, kích thước máy bơm chìm và lượng nước dự kiến. Khi hoàn thiện giếng cũng cần kết hợp vị trí tầng chứa nước để bố trí hợp lý ống lọc và đoạn bịt kín.
Trang trại chăn nuôi thường cần nguồn nước uống, vệ sinh và sản xuất ổn định. WR220SE có thể dùng cho giếng nước uống gia súc, giếng phụ trợ trang trại chăn nuôi và công trình cấp nước nhỏ vùng chăn thả. Động cơ diesel cho phép thiết bị thi công độc lập ở nơi không có lưới điện cố định, phù hợp với môi trường nông nghiệp và chăn nuôi xa xôi.

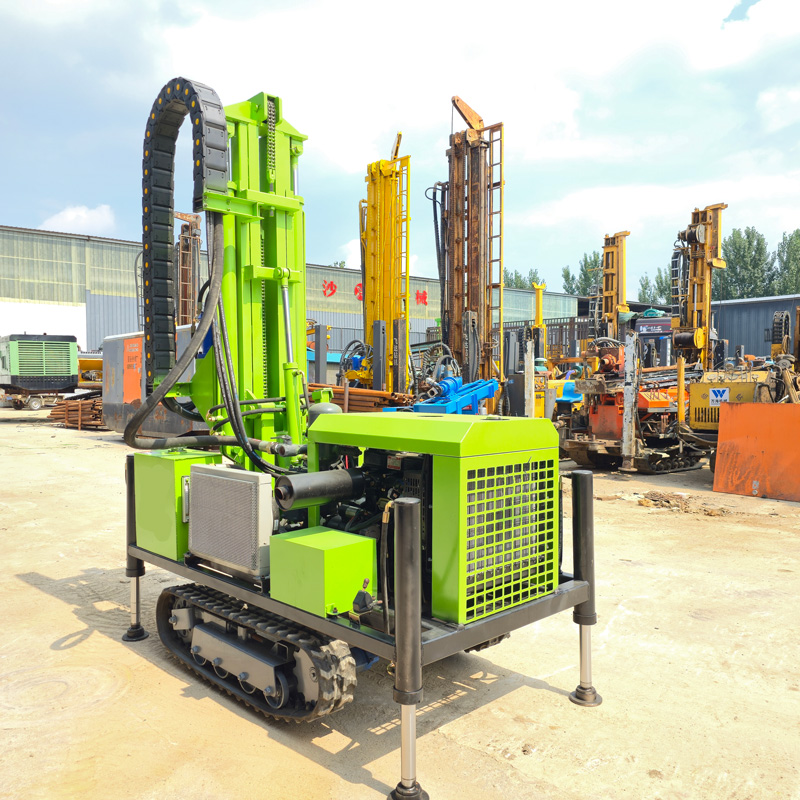

WR220SE hỗ trợ khoan nước khí hai chế độ, có thể chọn công nghệ phù hợp hơn theo điều kiện địa tầng. Với tầng đất, đất sét và lớp phủ rời, có thể tập trung vào giữ ổn định thành lỗ và thải mùn khoan; khi vào đá phong hóa hoặc tầng đá tương đối nguyên vẹn, có thể kết hợp búa khoan khí nén và máy nén khí để khoan khí. Khoan nước khí hai chế độ không phải chỉ là chuyển đổi đơn giản, mà cần chọn phương thức thi công theo độ ổn định thành lỗ, thải mùn khoan và độ cứng địa tầng.
Tầng đá phong hóa thường có tốc độ khoan nhanh hơn, nhưng kết cấu thành lỗ có thể không ổn định. Trong thi công cần kiểm soát tốc độ đẩy theo hiện tượng rơi khối, thu nhỏ đường kính và nước hồi lưu, đồng thời kịp thời áp dụng biện pháp ống chống hoặc làm sạch lỗ. Khi vào tầng đá nguyên vẹn hơn, cần phối hợp búa khoan khí nén, mũi khoan và máy nén khí phù hợp để giữ sự hài hòa giữa va đập, xoay và thải mùn khoan.
Tầng cát và sỏi cát dễ xảy ra sập lỗ, chôn đầu khoan và mở rộng đường kính lỗ, đặc biệt rõ hơn khi nước ngầm phong phú. Với địa tầng này nên ưu tiên bảo vệ thành lỗ và theo ống chống, khi cần thiết dùng khoan nước hoặc phương thức giữ ổn định lỗ khác, không nên chỉ dựa vào khoan khí để vượt qua nhanh.
Khe nứt và đới đứt gãy có thể gây rò khí, rơi khối, kẹt đầu khoan và thải mùn khoan bất thường. Khi gặp đoạn lỗ này, nên giảm tốc độ đẩy, duy trì làm sạch lỗ liên tục và quan sát thay đổi áp suất gió và nước hồi lưu. Nếu đới đứt gãy dày, có thể dùng ống chống hoặc xử lý theo đoạn để nâng cao độ ổn định thành lỗ.

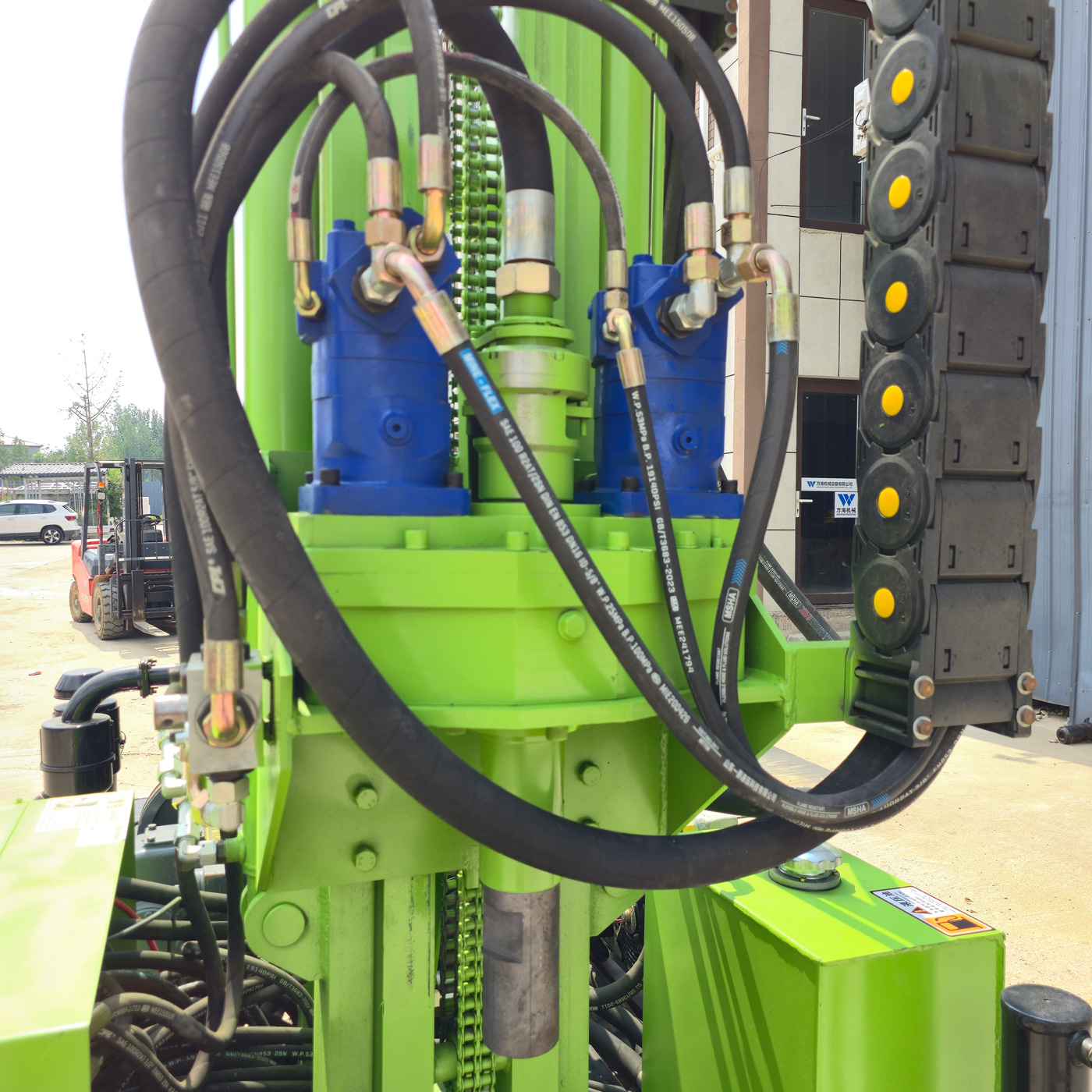

Mô-men xoay 3400–4700 N·m, tốc độ xoay 45–70 rpm, có thể đáp ứng phần lớn dự án giếng nước thông thường cấp 220m. Thông số xoay nên phù hợp với cần khoan, mũi khoan, búa khoan khí nén và địa tầng; trong tầng đá nguyên vẹn có thể giữ tốc độ ổn định, khi gặp đới đứt gãy hoặc lực cản tăng nên giảm tốc độ xoay và đẩy phù hợp.
Lực nâng 13 T có thể đáp ứng nâng hạ cần khoan thông thường, xử lý dụng cụ khoan và một phần công việc ống chống. Nếu lực cản rút cần tăng liên tục, nước hồi lưu giảm đột ngột hoặc dụng cụ khoan xoay không thuận, nên kiểm tra thành lỗ, thải mùn khoan và tình trạng cần khoan trước, rồi áp dụng biện pháp làm sạch lỗ, nâng chậm hoặc ống chống, không nên trực tiếp dùng lực nâng tối đa để kéo mạnh.
Tốc độ nâng nhanh 30 m/min, tốc độ đẩy nhanh 60 m/min chủ yếu dùng để đầu động lực di chuyển nhanh và thao tác cần khoan, có thể giảm thời gian không khoan. Hiệu quả tiến độ thực tế phụ thuộc vào độ cứng địa tầng, đường kính lỗ, độ mài mòn dụng cụ khoan, năng lực máy nén khí và phương thức vận hành, không thể hiểu tốc độ đẩy nhanh là tốc độ khoan thực tế.
Nếu dùng búa khoan khí nén, máy nén khí là thiết bị phụ trợ quan trọng quyết định hiệu quả. Tham khảo áp suất làm việc 1,7–2,5 MPa, lưu lượng khí tiêu thụ 17–31 m³/min. Khi đường kính lỗ tăng, tầng đá cứng hơn hoặc độ cao tăng, yêu cầu về lưu lượng máy nén khí sẽ cao hơn, do đó nên chọn theo quy cách búa khoan khí nén thực tế, không chỉ nhìn áp suất.
Thiết bị có tháp 2,6 m, chiều dài một lần đẩy 3,3 m, có thể dùng cần khoan 1,5 m, 2,0 m và 3,0 m. Cấu hình này cân bằng giữa thân máy nhỏ gọn và hiệu quả thao tác cần khoan, phù hợp với máy khoan bánh xích nhỏ di chuyển thường xuyên và thi công giếng nước hàng ngày.
Tốc độ di chuyển toàn máy khoảng 2,5 km/h, khả năng leo dốc tối đa tham khảo 30°. Kết cấu bánh xích có độ bám tốt trên đường đất, đường sỏi, vườn cây ăn quả và mặt bằng không bằng phẳng thông thường. Trước khi leo dốc và di chuyển thực tế nên đánh giá theo độ trơn ướt mặt đất, độ dốc và trạng thái trọng tâm, tháp nên ở vị trí vận chuyển an toàn.

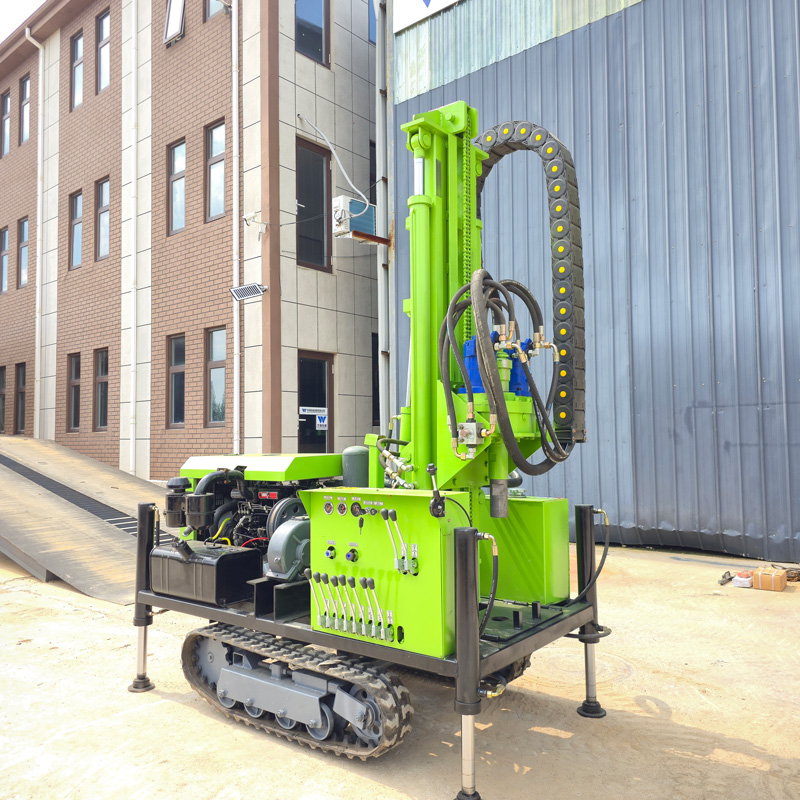

Hành trình chân chống cao 1,4 m, có thể giúp máy khoan chống đỡ và cân bằng trên mặt bằng không bằng phẳng nhẹ. Mặt đất mềm nên thêm tấm lót để tránh chân chống lún; trước khi khoan chính thức nên xác nhận toàn máy ổn định và hướng tháp, tránh lún mặt đất ảnh hưởng đến độ nghiêng lỗ và an toàn khoan.
Tùy theo dự án có thể cấu hình cần khoan Φ76 hoặc Φ89, búa khoan khí nén, mũi khoan, ống chống, máy nén khí, ống gió, bộ phun dầu và phụ kiện liên quan khoan nước. Các địa tầng và đường kính lỗ khác nhau nên phối hợp dụng cụ khoan riêng, đặc biệt với dự án khoan nước khí hai chế độ, cần xác định trước loại địa tầng chính và phương pháp thi công.
Trước khi khởi công kiểm tra động cơ, hệ thống thủy lực, tháp, tời, bánh xích và ống gió cao áp; trong quá trình khoan chú ý áp suất gió, thải mùn khoan, nước hồi lưu và nhiệt độ thiết bị; sau khi hoàn thành thi công kịp thời làm sạch bùn, bụi và tạp vật, đồng thời kiểm tra ren cần khoan, mũi khoan, búa khoan khí nén và đầu nối thủy lực bị mài mòn. Khi vận chuyển thường xuyên cũng nên kiểm tra điểm cố định thiết bị và an toàn xếp xe.
Do điều kiện địa chất thực tế, dụng cụ trong lỗ, góc khoan và phương thức vận hành có khác biệt, hiệu quả khoan cuối cùng, độ sâu khoan và hiệu quả hoàn thiện giếng nên lấy theo điều kiện hiện trường làm chuẩn.
| Hạng mục thông số | Giá trị thông số |
|---|---|
| Thông số cơ bản | |
| Mã sản phẩm | WR220SE |
| Loại thiết bị | Máy khoan giếng nước thủy lực bánh xích mini hiệu quả chi phí cao |
| Độ sâu khoan tối đa | 220 m |
| Đường kính khoan | 140–254 mm |
| Đường kính cần khoan | Φ76 / Φ89 mm |
| Chiều dài cần khoan | 1,5 / 2,0 / 3,0 m |
| Phương thức khoan | Nước khí hai chế độ |
| Tháp và hệ thống tiến dao | |
| Chiều cao tháp | 2,6 m |
| Chiều dài một lần đẩy | 3,3 m |
| Lực nâng | 13 T |
| Tốc độ nâng nhanh | 30 m/min |
| Tốc độ đẩy nhanh | 60 m/min |
| Hành trình chân chống cao | 1,4 m |
| Hệ thống xoay | |
| Mô-men xoay | 3400–4700 N·m |
| Tốc độ xoay | 45–70 rpm |
| Hệ thống động lực | |
| Thương hiệu động cơ | Yuchai |
| Công suất động cơ | 48 kW |
| Thông số phối hợp máy nén khí | |
| Áp suất làm việc | 1,7–2,5 MPa |
| Lưu lượng khí tiêu thụ | 17–31 m³/min |
| Hướng dẫn phối hợp | Chọn máy nén khí theo đường kính lỗ, quy cách búa khoan khí nén, độ sâu lỗ mục tiêu, độ cao và độ cứng tầng đá |
| Hệ thống phụ trợ | |
| Lực nâng tời | 1,5 T |
| Khung gầm bánh xích | |
| Tốc độ di chuyển | 2,5 km/h |
| Khả năng leo dốc tối đa | 30° |
| Chiều rộng xếp xe | 2,6 m |
| Mặt đất phù hợp | Đường làng, đồng ruộng, vườn cây ăn quả, đất sỏi và mặt bằng không bằng phẳng thông thường |
| Kích thước và trọng lượng toàn máy | |
| Kích thước tổng thể | 3950 × 1750 × 2250 mm |
| Trọng lượng toàn máy | 4,7 T |
