Máy khoan giếng nước dạng bánh xích

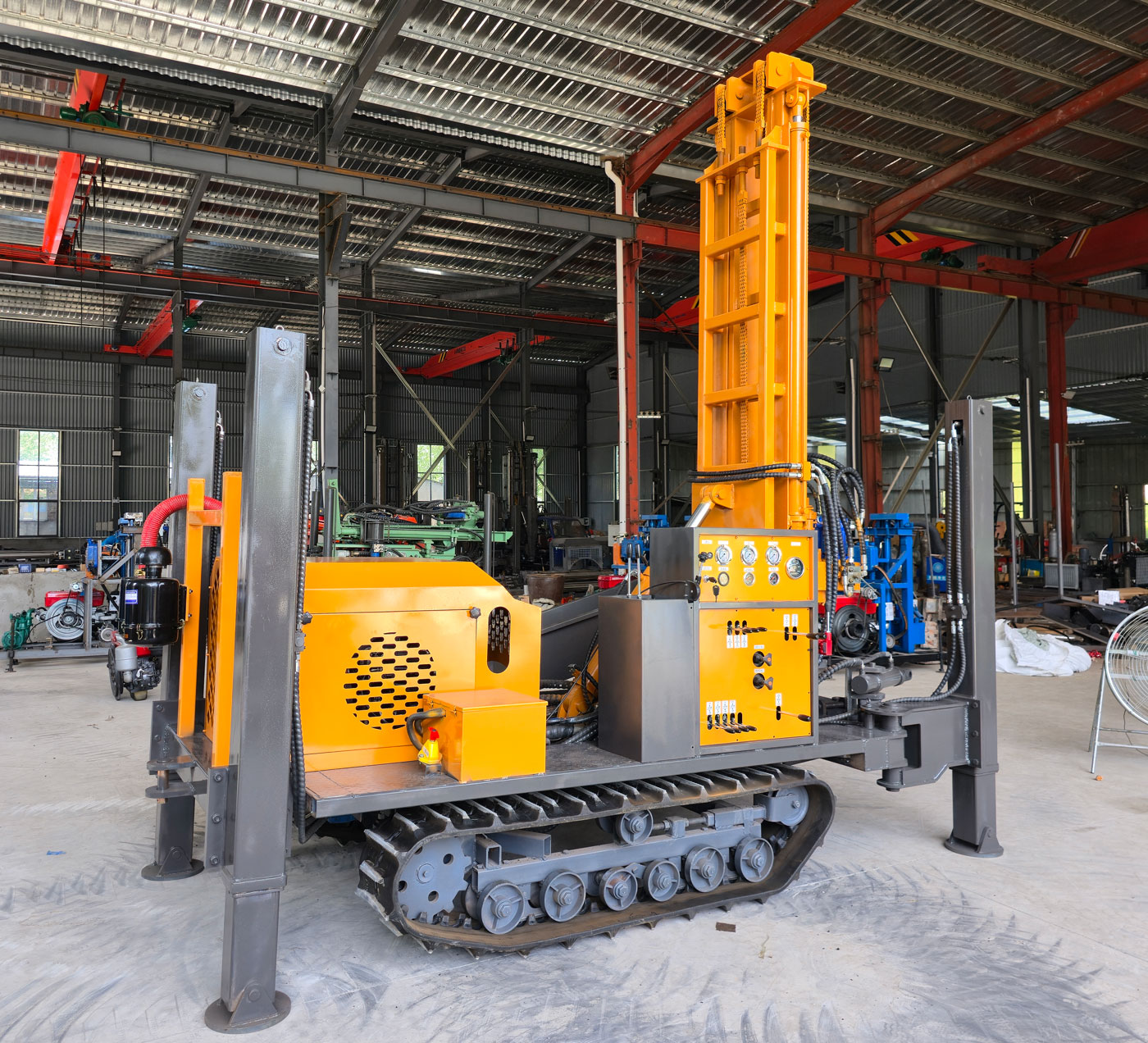

WR260 là máy khoan thủy lực toàn phần bánh xích kiểu nhỏ gọn được thiết kế cho thi công giếng nước nông và trung bình thông thường. Thiết bị có độ sâu khoan tối đa 260 m, đường kính lỗ khoan 140–305 mm, lực nâng 15 T, mô-men xoay 4000–5300 N·m và động cơ diesel 76 kW, phù hợp cho các dự án cấp nước nông thôn, tưới tiêu nông nghiệp, trang trại chăn nuôi, nước công nghiệp, công trường xây dựng và cấp nước khu mỏ nhỏ.
So với máy khoan giếng nước nhỏ cấp 120 m và 200 m, WR260 có dư lượng độ sâu khoan lớn hơn, đồng thời vẫn duy trì thân máy tương đối nhỏ gọn và trọng lượng toàn máy 5,7 T. Đối với các dự án có mực nước ngầm tương đối sâu nhưng không cần thiết bị hạng nặng trên 500 m, cấp máy này dễ đạt được sự cân bằng hơn giữa đầu tư thiết bị, chi phí vận chuyển và năng lực thi công.
WR260 có thể dùng cho thi công giếng nước hộ gia đình, giếng nước thôn và giếng cấp nước cộng đồng nhỏ. Đường kính lỗ khoan 140–305 mm có thể đáp ứng nhiều cấu hình ống giếng và máy bơm chìm. Trước khi hoàn thiện giếng, cần xác định độ sâu giếng, đường kính giếng, ống lọc và đoạn bịt kín dựa trên vị trí tầng chứa nước, lưu lượng dự kiến và yêu cầu chất lượng nước tại địa phương.
Tưới tiêu nông nghiệp là một trong những ứng dụng điển hình của loại máy khoan này. WR260 có thể dùng cho các dự án giếng nước ở đồng ruộng, vườn cây ăn quả, nhà kính và vườn ươm; khung gầm bánh xích thuận tiện di chuyển trong đường thôn, đường ruộng và bãi đá dăm. Đối với đội thi công cần nhiều giếng tưới, thân máy nhỏ gọn và tính cơ động cao giúp giảm thời gian chuyển vị trí lỗ khoan.
Các dự án chăn nuôi thường cần nguồn nước uống và nước vệ sinh ổn định lâu dài. Độ sâu khoan cấp 260 m có thể bao phủ tầng nước ngầm sâu hơn so với thiết bị giếng nông, phù hợp cho trang trại chăn nuôi, khu chăn thả và dự án nông nghiệp vùng sâu vùng xa. Vị trí giếng thực tế vẫn nên được chọn dựa trên điều kiện địa chất thủy văn địa phương, không thể chỉ tăng độ sâu giếng để thay thế cho việc tìm nước trước đó.
Các mỏ khoáng sản và hiện trường thăm dò địa chất thường cần nước sinh hoạt, nước vệ sinh thiết bị và nguồn nước chống bụi. Khung gầm bánh xích của WR260 thuận tiện di chuyển trên đường đá dăm khu mỏ và địa hình không bằng phẳng thông thường, có thể dùng cho giếng nước lán trại khu mỏ và giếng nước phụ trợ sản xuất nhỏ. Nếu dự án có tỷ lệ đá cứng cao, cần đặc biệt chú trọng kết hợp búa DTH và máy nén khí.
Đối với nhà máy, xưởng, lán trại thi công và dự án hạ tầng, WR260 có thể dùng cho giếng cấp nước phụ trợ, vệ sinh thiết bị và nước thi công. Do kích thước thiết bị khoảng 3900 × 1750 × 2250 mm, máy dễ vào khu vực nhà máy và công trường hạn chế không gian hơn so với máy khoan giếng nước sâu cỡ lớn.

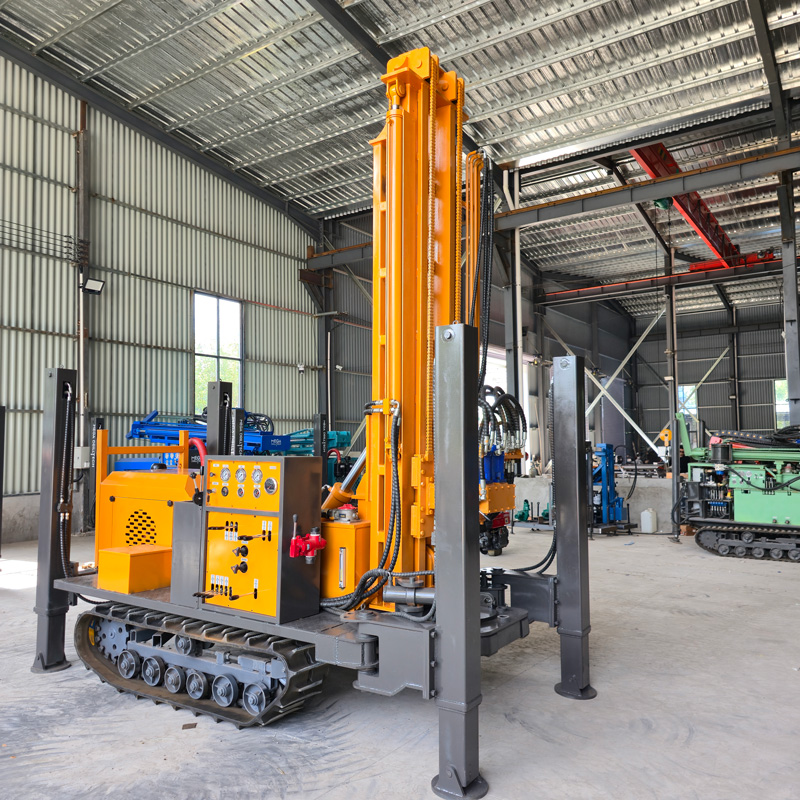

Dải mô-men xoay 4000–5300 N·m, tốc độ quay 45–70 r/min, phù hợp khoan với cần khoan 76 mm hoặc 89 mm và búa DTH thông dụng. Sau khi vào đá cứng nguyên khối, cần điều chỉnh quay và đẩy theo độ cứng đá, thông số búa DTH và trạng thái thải mùn, duy trì sự phối hợp giữa va đập, quay và cấp khí.
Lực nâng 15 T có thể dùng cho thao tác nâng hạ cần khoan thông thường, xử lý cần khoan, thu hồi búa DTH và một phần công việc ống chống. Khi lỗ khoan sâu hơn, trọng lượng bản thân cần khoan và ma sát thành lỗ đều tăng. Nếu lực cản khi rút cần khoan tăng bất thường kéo dài, nên làm sạch lỗ và kiểm tra thành lỗ, dụng cụ khoan trước, không nên trực tiếp dùng lực nâng tối đa để xử lý cưỡng bức.
Chiều dài một lần đẩy 3,3 m, có thể kết hợp cần khoan 1,5 m, 2 m và 3 m. Một lần đẩy dài hơn có thể giảm thời gian phụ trợ cho việc đầu quay về vị trí và nối cần khoan, giúp thi công liên tục thuận lợi hơn. Hiệu suất tiến độ thực tế vẫn phụ thuộc vào tính chất đá, đường kính lỗ khoan, búa DTH và hiệu năng máy nén khí.
Tốc độ nâng nhanh 24 m/min và tốc độ đẩy nhanh 40 m/min chủ yếu dùng cho thao tác cần khoan, đầu quay về vị trí và giai đoạn không khoan. "Đẩy nhanh" ở đây không phải là tốc độ tiến thực tế trong địa tầng; hiệu suất khoan tham khảo trong tài liệu là 10–35 m/h, kết quả hiện trường sẽ thay đổi rõ rệt theo điều kiện địa tầng.
Khi khoan bằng búa DTH, áp suất làm việc tham khảo 1,7–2,5 MPa, lưu lượng khí tiêu thụ 17–31 m³/min. Lưu lượng máy nén khí không đủ sẽ khiến búa DTH va đập yếu và khó thải mùn; khi đường kính lỗ khoan tăng, địa tầng cứng hơn hoặc độ cao tăng, thường cần lưu lượng khí dồi dào hơn.
Sau khi kết hợp búa DTH, mũi khoan và máy nén khí phù hợp, có thể dùng cho các địa tầng tương đối nguyên khối như đá vôi, đá cát, đá granite. Khi khoan đá cứng cần chú ý mài mòn mũi khoan, bôi trơn búa DTH và trạng thái thải mùn, tránh nghiền lặp do lưu lượng gió không đủ và tích tụ bột đá đáy lỗ.
Địa tầng đá phong hóa dễ xuất hiện hiện tượng sụp khối thành lỗ và co đường kính; tốc độ khoan tuy có thể nhanh hơn nhưng độ ổn định không nhất thiết lý tưởng. Sau khi vào địa tầng xen kẽ cứng mềm, cần kịp thời điều chỉnh đẩy và quay theo thay đổi lực cản khoan, khi cần thiết dùng ống chống bảo vệ đoạn lỗ không ổn định phía trên.
Trong lớp phủ rời rạc, dùng trực tiếp búa DTH có thể gây sập lỗ và kẹt cần khoan; nên chọn ống chống, dung dịch khoan hoặc công nghệ ổn định lỗ khác theo địa tầng, trước tiên tạo miệng lỗ và đoạn lỗ phía trên ổn định, sau đó mới vào địa tầng đá để khoan DTH khí nén.
Địa tầng đứt gãy dễ xuất hiện rơi khối, rò khí và kẹt cần khoan. Trong thi công nên giảm tốc độ đẩy quá nhanh, duy trì thải mùn và làm sạch lỗ liên tục, đồng thời quan sát thay đổi áp suất gió. Nếu đới đứt gãy dày, có thể dùng ống chống hoặc bọt hỗ trợ theo tình hình hiện trường để nâng cao độ ổn định thành lỗ.
Sau khi vào tầng chứa nước, nước ngầm sẽ thay đổi trạng thái làm việc của búa DTH và thải bột đá. Cần điều chỉnh cấp khí và phương thức làm sạch lỗ theo lưu lượng nước phun, đồng thời ghi lại độ sâu tầng chứa nước chính. Khi hoàn thiện giếng chính thức, còn phải bố trí hợp lý ống giếng, ống lọc và kết cấu bịt nước theo vị trí tầng chứa nước.
Trong hang karst đá vôi, khe nứt hở hoặc địa tầng rò khí mạnh, áp suất và lưu lượng máy nén khí có thể khó truyền hiệu quả đến đáy lỗ. Những trường hợp này có thể cần bọt, ống chống, tăng lưu lượng gió hoặc thay đổi phương pháp thi công; cần điều chỉnh kịp thời theo mức độ rò khí và phản hồi trong lỗ.

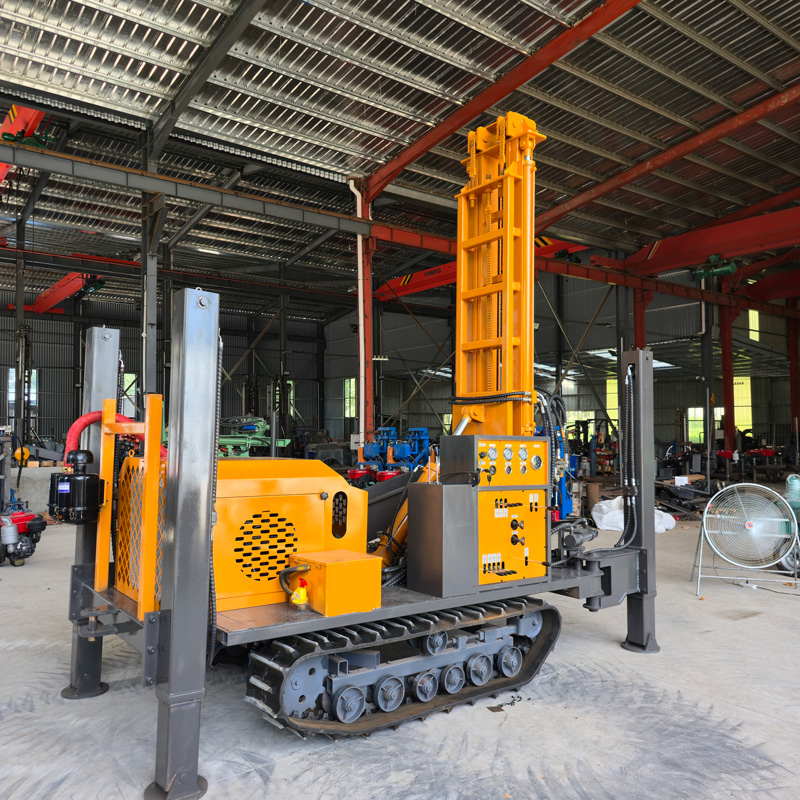

WR260 sử dụng khung gầm bánh xích thép, tốc độ di chuyển khoảng 2,5 km/h, khả năng leo dốc tối đa tham khảo 30°. Bánh xích thép có khả năng kéo và ổn định tốt, phù hợp đất đá dăm, đường nông thôn và hiện trường khu mỏ. Khi chuyển vị trí thiết bị cần thu tháp và đánh giá điều kiện mái dốc và sức chịu tải mặt đất.
Hành trình chân chống cao 1,4 m, có thể hỗ trợ và cân bằng thiết bị trên mặt đất không bằng phẳng nhẹ. Trước khi mở lỗ cần đảm bảo toàn máy ổn định; nền đất yếu cần thêm tấm đệm, tránh chân chống lún gây nghiêng tháp và lệch vị trí lỗ khoan.
Lực nâng tời phụ 1,5 T, có thể dùng để vận chuyển búa DTH, cần khoan, dụng cụ ống chống và một phần thiết bị phụ trợ hiện trường. Sử dụng tời đúng cách có thể giảm cường độ lao động thủ công, nhưng khi nâng hạ cần kiểm soát tải trọng và tránh để người ở dưới vật treo.
Tài liệu còn cung cấp phương án động cơ điện tùy chọn. Đối với khu nhà máy, mỏ hoặc dự án thi công cố định có điều kiện cấp điện ổn định, động cơ điện có thể giảm tiếp nhiên liệu diesel và vấn đề khí thải. Công suất động cơ, điện áp và phương thức điều khiển cuối cùng nên căn cứ theo cấu hình chính thức.
Trong tài liệu gốc có một thông số 2,73 m được ghi là "Chiều rộng xếp xe / Width of loading". Do tên gọi này không nhất quán với chiều rộng ngoại hình toàn máy 1750 mm, bài viết giữ lại trong bảng thông số là "chiều rộng ghi trong tài liệu", không giải thích thêm là chiều rộng vận chuyển thực tế; cuối cùng nên xác nhận theo tài liệu sản xuất kỹ thuật chính thức.
Trước khi thi công mỗi ngày cần kiểm tra động cơ, hệ thống thủy lực, đầu quay, tháp, tời và ống gió cao áp; trong khi làm việc liên tục quan sát áp suất gió, thải mùn, nước hồi và nhiệt độ thiết bị; sau khi kết thúc cần vệ sinh bùn và bụi, kiểm tra ren cần khoan, bôi trơn búa DTH và đầu nối thủy lực. Khi chuyển vị trí thường xuyên cần đồng thời kiểm tra bánh xích và điểm cố định xếp xe.
Do điều kiện địa chất thực tế, dụng cụ trong lỗ, góc khoan và phương thức vận hành có khác biệt, hiệu suất khoan, độ sâu khoan và hiệu quả hoàn thiện giếng cuối cùng nên căn cứ theo điều kiện hiện trường.
| Hạng mục thông số | Giá trị thông số |
|---|---|
| Thông số cơ bản | |
| Mã sản phẩm | WR260 |
| Loại thiết bị | Máy khoan giếng nước thủy lực toàn phần bánh xích kiểu nhỏ gọn |
| Dạng khung gầm | Khung gầm bánh xích thép |
| Phương thức khoan chính | Khoan búa DTH |
| Cấu hình động lực | Động cơ diesel 76 kW / tùy chọn động cơ điện |
| Năng lực khoan | |
| Độ sâu khoan tối đa | 260 m |
| Đường kính lỗ khoan | 140–305 mm |
| Đường kính cần khoan | 76 / 89 mm |
| Chiều dài cần khoan | 1,5 / 2 / 3 m |
| Hiệu suất khoan tham khảo | 10–35 m/h |
| Hệ thống quay và cấp tiến | |
| Mô-men xoay | 4000–5300 N·m |
| Tốc độ quay | 45–70 r/min |
| Chiều dài một lần đẩy | 3,3 m |
| Lực nâng | 15 T |
| Tốc độ nâng nhanh | 24 m/min |
| Tốc độ đẩy nhanh | 40 m/min |
| Thông số kết hợp máy nén khí | |
| Áp suất làm việc | 1,7–2,5 MPa |
| Lưu lượng khí tiêu thụ | 17–31 m³/min |
| Ghi chú kết hợp | Chọn máy nén khí theo đường kính lỗ khoan, búa DTH, độ sâu lỗ mục tiêu, độ cao và độ cứng địa tầng |
| Hệ thống bánh xích và ổn định | |
| Tốc độ di chuyển | 2,5 km/h |
| Khả năng leo dốc tối đa | 30° |
| Hành trình chân chống cao | 1,4 m |
| Chiều rộng ghi trong tài liệu | 2,73 m |
| Hệ thống phụ trợ | |
| Lực nâng tời | 1,5 T |
| Kích thước và trọng lượng toàn máy | |
| Kích thước ngoại hình | 3900 × 1750 × 2250 mm |
| Trọng lượng toàn máy | 5,7 T |
| Ứng dụng điển hình | |
| Cấp nước nông thôn và cộng đồng | Giếng nước hộ gia đình, giếng nước thôn, giếng cấp nước cộng đồng nhỏ |
| Tưới tiêu nông nghiệp | Giếng tưới đồng ruộng, vườn cây ăn quả, nhà kính và vườn ươm |
| Nước chăn nuôi | Cấp nước khu chăn thả, trang trại chăn nuôi và dự án nông nghiệp vùng sâu vùng xa |
| Nước công nghiệp | Nhà máy, lán trại thi công, vệ sinh thiết bị và nước phụ trợ |
| Cấp nước khu mỏ | Lán trại khu mỏ, hiện trường thăm dò, chống bụi và cấp nước phụ trợ sản xuất |
| Khả năng thích ứng địa tầng | |
| Địa tầng đá nguyên khối | Khoan DTH với búa DTH, mũi khoan và máy nén khí phù hợp |
| Đá phong hóa | Kiểm soát đẩy theo độ ổn định thành lỗ và làm sạch lỗ kịp thời |
| Lớp phủ rời rạc | Có thể cần ống chống hoặc biện pháp ổn định lỗ phía trên |
| Địa tầng đứt gãy | Giảm tốc độ đẩy, tăng cường làm sạch lỗ và theo dõi ống chống khi cần |
| Tầng chứa nước | Điều chỉnh cấp khí, thải mùn và phương thức ống chống theo lưu lượng nước phun |
| Hang karst / địa tầng rò khí | Có thể cần bọt, ống chống, tăng lưu lượng gió hoặc điều chỉnh phương pháp khoan |
