WR400QS

💧 WR400QS Máy khoan giếng nước thủy lực toàn phần bánh xích 400 mét

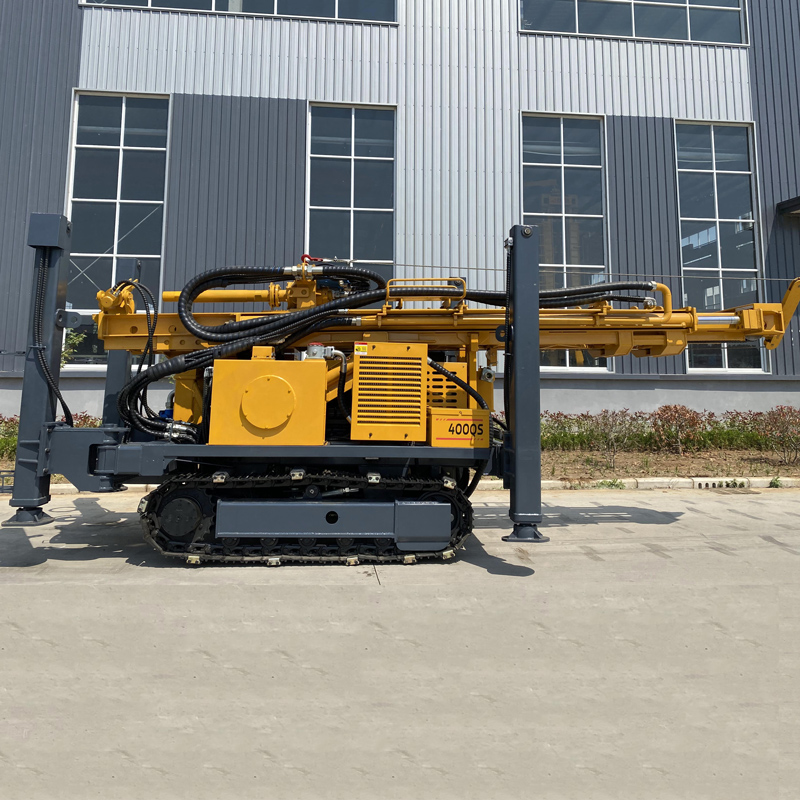

WR400QS là máy khoan thủy lực toàn phần bánh xích dành cho thi công giếng nước lỗ khoan trung bình đến sâu cấp 400 mét. So với các dòng máy 300 mét và 350 mét, thiết bị này nâng cao hơn nữa về độ sâu khoan, khả năng nâng và tải trọng toàn máy, đồng thời hỗ trợ trực tiếp cần khoan 6 m, phù hợp cho tưới tiêu nông nghiệp, cấp nước nông thôn, cấp nước khu mỏ, điều tra nước ngầm và các dự án lỗ khoan trung bình đến sâu có yêu cầu cao hơn về hiệu quả thi công liên tục.

📏 Độ sâu khoan 400 mét phù hợp hơn với dự án có mực nước ngầm sâu

Độ sâu khoan tối đa 400 m, đường kính lỗ khoan 105–325 mm, cho phép WR400QS đáp ứng nhiều nhu cầu khai thác nước ngầm tầng trung và sâu hơn. Đối với khu vực có tầng chứa nước nông không ổn định, mực nước ngầm sâu hoặc dự án cần dư địa tìm nước lớn hơn, thiết bị cấp 400 mét có không gian thi công lớn hơn so với máy 300 mét thông thường, nhưng độ sâu giếng cuối cùng vẫn nên xác định dựa trên điều kiện địa chất thủy văn tại chỗ.

🔩 Cần khoan 6 mét giảm số lần nối cần, nâng cao hiệu quả khoan liên tục

Thiết bị này hỗ trợ trực tiếp cần khoan 6 m, đường kính cần khoan khuyến nghị 89 / 102 mm. Giá trị chính của cần khoan dài là giảm tần suất nối cần, đặc biệt rõ rệt trong các dự án giếng nước cấp 300–400 mét. Đối với đội thi công, giảm số lần tháo lắp cần khoan đồng nghĩa với ít thời gian phụ trợ hơn, cũng giảm bớt gánh nặng nhân công do vận chuyển thường xuyên.

💪 Lực nâng 22 T phù hợp hơn cho xử lý cần khoan và ống chống lỗ khoan trung bình đến sâu

WR400QS cung cấp lực nâng 22 T, cao hơn rõ rệt so với máy khoan giếng nước cỡ nhỏ và trung bình thông thường. Khi độ sâu lỗ khoan tăng, trọng lượng bản thân cần khoan, ma sát thành lỗ và trọng lượng ống chống đều tăng, khả năng nâng lớn hơn có lợi cho việc nâng hạ cần khoan bình thường, thu hồi dụng cụ khoan và xử lý ống chống. Tuy nhiên, khi gặp kẹt cần, thu hẹp đường kính hoặc đá rơi thành lỗ, vẫn nên ưu tiên giải quyết bằng làm sạch lỗ và điều chỉnh quy trình, thay vì chỉ dựa vào lực nâng tối đa để kéo mạnh.

🔄 Hệ thống quay hai chế độ 8000 / 4000 N·m

Mô-men xoắn tối đa của hệ thống quay là 8000 / 4000 N·m, tương ứng tốc độ quay tối đa 75 / 150 r/min. Tốc độ thấp mô-men cao phù hợp hơn cho đường kính lớn, đá cứng và điều kiện tải nặng; tốc độ cao hơn phù hợp cho giai đoạn khoan có lực cản tương đối nhỏ. Tại hiện trường nên chọn chế độ phù hợp theo đường kính lỗ khoan, dụng cụ khoan và sự thay đổi của tầng đá, tránh sử dụng cố định một tốc độ trong thời gian dài.

⚙️ Áp lực trục 4 T kết hợp với đẩy nhanh

Áp lực trục tham khảo 4 T, tốc độ đẩy nhanh 56 m/min, tốc độ nâng nhanh 29 m/min. Áp lực trục chủ yếu dùng để điều khiển cấp dụng cụ khoan, còn đẩy nhanh và nâng nhanh chủ yếu dùng cho đầu động lực hồi vị, thao tác cần khoan và các động tác không khoan. Tốc độ tiến dao thực tế trong tầng đá vẫn phụ thuộc vào địa tầng, mũi khoan, búa khoan khí nén và năng lực máy nén khí.

💨 Áp suất làm việc 1,2–3,5 MPa phù hợp búa khoan khí nén trung và cao áp

Khi khoan bằng búa khoan khí nén DTH, áp suất làm việc khuyến nghị 1,2–3,5 MPa, lưu lượng khí tiêu thụ 16–55 m³/min, có thể kết hợp với dòng búa khoan khí nén trung và cao áp. Đối với đường kính lỗ khoan lớn hơn, đá cứng nguyên khối hoặc điều kiện độ cao lớn, lưu lượng máy nén khí có đủ hay không thường quan trọng hơn việc chỉ đạt giá trị áp suất.

🪨 Thi công trong đá phong hóa, đá vôi và tầng đá nguyên khối

Sau khi vào các tầng đá như đá phong hóa, đá vôi, đá cát, đá granit, có thể chọn búa khoan khí nén và mũi khoan theo độ cứng của đá và đường kính lỗ khoan. Trong đá cứng nguyên khối nên duy trì cấp khí ổn định và quay hợp lý, kịp thời làm sạch bột đá đáy lỗ; nếu lượng mùn trào ra giảm hoặc áp suất gió bất thường, trước tiên nên xác định có tắc nghẽn, rò gió hoặc tích tụ mùn đáy lỗ hay không.

🌧️ Tầng đất, đất sét, tầng cát có thể dùng khoan quay bằng dung dịch

Tài liệu cho thấy WR400QS không chỉ có thể dùng búa khoan khí nén mà còn hỗ trợ khoan quay bằng dung dịch. Đối với tầng đất, đất sét, tầng cát và các địa tầng rời khác, tuần hoàn dung dịch giúp bảo vệ thành lỗ, mang mùn khoan và duy trì đường kính lỗ. Khi tầng phủ phía trên dày, nên ưu tiên giải quyết ổn định thành lỗ rồi mới vào tầng đá để khoan búa khí nén.

🧱 Tầng đứt gãy và nứt nẻ nên giảm tốc độ đẩy

Tầng đứt gãy có thể gây rơi đá, rò gió và kẹt cần. Lúc này nên giảm đẩy quá nhanh, duy trì làm sạch lỗ liên tục, và sử dụng bọt, ống chống hoặc biện pháp hỗ trợ khác theo tình trạng rò gió và thành lỗ. Nếu lực cản quay của dụng cụ khoan đột ngột tăng, cần kịp thời xác định trong lỗ có rơi đá hoặc thu hẹp đường kính hay không.

💧 Chiến lược thi công tầng chứa nước và đoạn nước phun mạnh

Sau khi vào tầng chứa nước chính, nước ngầm sẽ thay đổi trạng thái thải mùn trong lỗ và làm việc của búa khoan khí nén. Cần kịp thời ghi lại độ sâu tầng xuất nước, và điều chỉnh cấp khí, làm sạch lỗ và phương thức ống chống theo lưu lượng nước phun. Giai đoạn hoàn thiện giếng cũng nên bố trí hợp lý ống lọc và đoạn chặn nước theo vị trí tầng chứa nước, đảm bảo hiệu quả bơm hút sau này.

⛏️ Cấp nước khu mỏ là ứng dụng quan trọng của thiết bị cấp 400 mét

Khu mỏ thường cần nước sinh hoạt, phun ức chế bụi, rửa thiết bị và nước phục vụ sản xuất phụ trợ. Khung bánh xích của WR400QS phù hợp với đường đá dăm khu mỏ và mặt bằng không bằng phẳng thông thường, độ sâu khoan cấp 400 mét lại có thể bao phủ tầng nước ngầm sâu hơn, vì vậy đặc biệt phù hợp cho dự án cấp nước tại trại mỏ, căn cứ thăm dò và khu khai thác lộ thiên.

🌾 Tưới tiêu nông nghiệp và vùng trồng quy mô lớn

Đối với ruộng nông nghiệp, vườn cây ăn quả và vùng trồng nhà kính có mực nước ngầm sâu, máy khoan cấp 400 mét có thể cung cấp dư địa độ sâu tìm nước lớn hơn. Cần khoan 6 mét giảm số lần nối cần, phù hợp thi công liên tục nhiều giếng tưới. Đường kính giếng thực tế và loại bơm nên được thiết kế riêng theo lượng nước dự kiến và quy mô tưới.

🏠 Cấp nước nông thôn và giếng nước vùng xa

Ở các làng và vùng xa nơi mạng cấp nước tập trung chưa bao phủ đủ, WR400QS có thể dùng cho giếng cấp nước cấp thôn, trường học, trạm xá và khai thác nước ngầm cho cộng đồng nhỏ. Thiết bị dùng động cơ diesel và khung bánh xích, ít phụ thuộc vào nguồn điện cố định tại hiện trường, phù hợp hơn cho công trình giếng nước ngoài trời.

🧭 Điều tra nước ngầm và dự án địa chất thủy văn

Ngoài việc hoàn thiện giếng trực tiếp, thiết bị còn có thể dùng cho điều tra nước ngầm và khoan địa chất thủy văn thông thường, thông qua ghi chép thay đổi địa tầng, nước trào, lưu lượng nước phun và độ sâu lỗ trong quá trình khoan để cung cấp tham khảo cho việc chọn vị trí giếng và đánh giá nước ngầm sau này. Nếu dự án cần mẫu lõi khoan chất lượng cao, nên dùng máy khoan lấy lõi chuyên dụng.

🚜 Di chuyển bánh xích 3 km/h nâng cao hiệu quả chuyển tuyến trong công trường

Tốc độ di chuyển bánh xích khoảng 3 km/h, góc leo dốc tối đa tham khảo 21°. So với máy nhỏ hơn, trọng lượng toàn máy WR400QS đạt 8,6 T, vì vậy khi chuyển tuyến nên chú ý hơn đến sức chịu tải mặt đất, ổn định mái dốc và tuyến vận chuyển. Trong điều kiện mặt đất trơn ướt, đất mềm và dốc nghiêng nên di chuyển thận trọng.

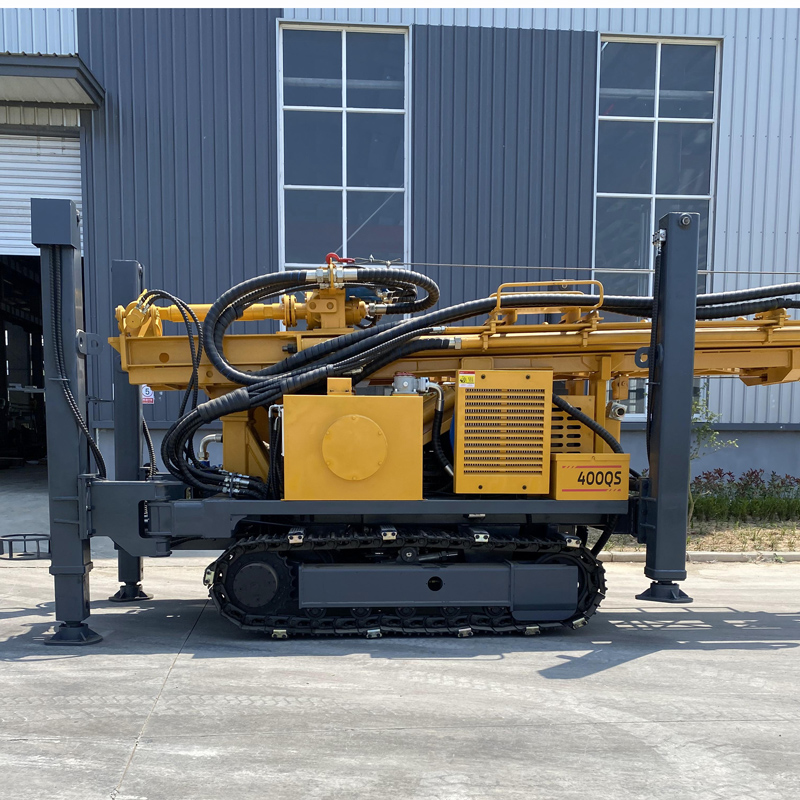

🦵 Chân chống thủy lực 1,6 mét nâng cao ổn định khoan

Hành trình chân chống thủy lực 1,6 m, có thể dùng để cân bằng và hỗ trợ ổn định thiết bị. Chu kỳ thi công khoan cấp 400 mét dài hơn, độ ổn định của thiết bị trong quá trình khoan rất quan trọng. Mặt đất mềm nên dùng tấm lót, đảm bảo chân chống chịu lực đều, tránh lún lâu dài làm tháp nghiêng.

⚡ Động cơ Weichai 103 kW cung cấp động lực liên tục

WR400QS sử dụng động cơ Weichai 103 kW, cung cấp động lực cho quay, cấp tiến, di chuyển bánh xích, chân chống và hệ thống phụ trợ. Thi công lỗ khoan trung bình đến sâu và đá cứng kéo dài lâu hơn, nên định kỳ làm sạch lọc gió và két tản nhiệt, đồng thời chú ý làm mát động cơ và chất lượng nhiên liệu, tránh giảm công suất trong trạng thái tải nặng.

🧵 Tời phụ 1,5 T dùng để vận chuyển dụng cụ khoan và phụ kiện

Tời phụ nhỏ có lực nâng 1,5 T, có thể dùng để vận chuyển búa khoan khí nén, cần khoan, dụng cụ ống chống và các phụ kiện hiện trường khác. Sử dụng tời hợp lý có thể giảm cường độ lao động thủ công, nhưng trong quá trình nâng hạ nên kiểm soát tải trọng, và tránh người đứng dưới vật treo hoặc theo hướng chịu lực của cáp thép.

📦 Toàn máy 8,6 T và quy hoạch vận chuyển

Trọng lượng toàn máy khoảng 8,6 T, kích thước ngoài khoảng 6,25 × 1,7 × 2,39 m. So với thiết bị giếng sâu lớn hơn vẫn giữ kết cấu tương đối gọn, nhưng khi vận chuyển cần xe phẳng phù hợp, điểm cố định và dốc lên xuống xe. Cần khoan 6 mét và phụ kiện khác nên được cố định riêng, tránh lăn và va đập trong quá trình vận chuyển.

🧰 Tùy chọn bơm dung dịch, bơm ly tâm, máy phát điện và bơm bọt

WR400QS có thể tùy chọn bơm dung dịch, bơm ly tâm, máy phát điện và bơm bọt theo dự án. Dự án tầng rời chú trọng hơn hệ thống dung dịch và thoát nước, dự án đá cứng chú trọng hơn búa khoan khí nén và máy nén khí, còn địa tầng rò gió nghiêm trọng có thể cần hỗ trợ bọt. Tùy chọn theo dự án có thể giảm đầu tư thiết bị không cần thiết.

⚠️ Lưu ý thi công và bảo trì

Trước khi khởi công mỗi ngày nên kiểm tra động cơ, hệ thống thủy lực, đầu quay, bánh xích, chân chống, cần khoan và ống gió cao áp; khi khoan búa khí nén kiểm tra bôi trơn búa khoan và trạng thái máy nén khí; khi khoan dung dịch chú ý tuần hoàn có thông suốt không; sau khi thi công kịp thời làm sạch dung dịch, bụi và bột đá, đồng thời kiểm tra ren cần khoan, đầu nối thủy lực và vật tư dễ mòn.

Do điều kiện địa chất thực tế, dụng cụ trong lỗ, góc khoan và phương thức vận hành có khác biệt, hiệu quả khoan cuối cùng, độ sâu khoan và hiệu quả hoàn thiện giếng nên lấy điều kiện hiện trường làm chuẩn.

📊 Thông số kỹ thuật chính
