WR400S

💧 Máy khoan giếng nước bánh xích tháp lồng 400 m WR400S

WR400S là máy khoan giếng nước bánh xích tháp lồng kết hợp khả năng khoan sâu 400 m, làm việc với cần khoan 6 m và thuận tiện vận chuyển. Chữ S trong tên model đại diện cho tháp lồng; so với kết cấu tháp thẳng thông thường, tháp có thể rút ngắn kích thước tổng thể khi vận chuyển, đồng thời vẫn hỗ trợ thi công trực tiếp với cần khoan hoặc ống chống 6 m khi làm việc, phù hợp hơn với các đội khoan giếng cần di chuyển giữa nhiều công trường và muốn giảm số lần nối cần.

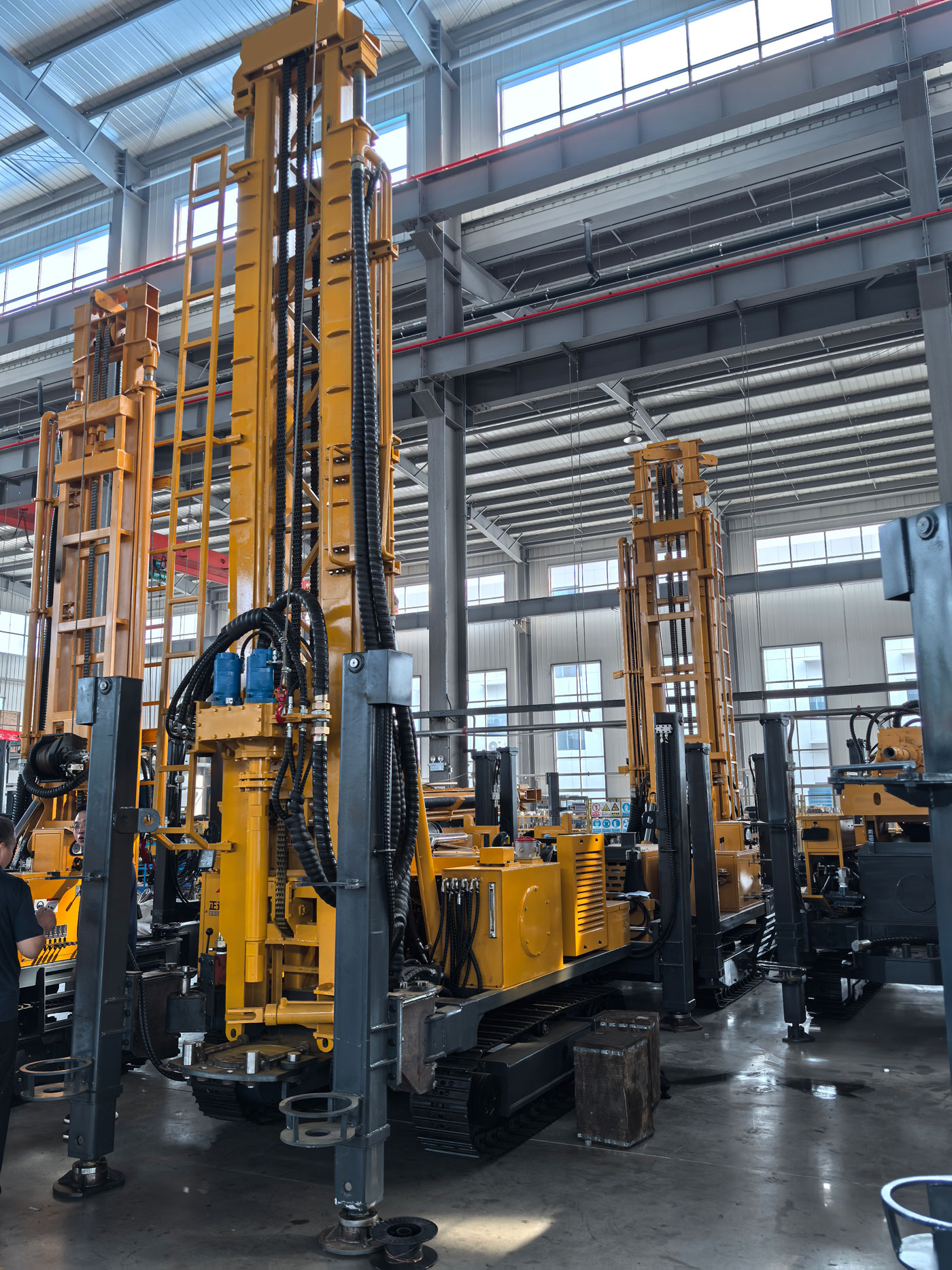

🪜 Tháp lồng là đặc điểm kết cấu cốt lõi của WR400S

Giá trị của tháp lồng thể hiện ở sự cân bằng giữa vận chuyển và thi công. Khi di chuyển, tháp có thể thu gọn để giảm kích thước vận chuyển, giảm khó khăn khi lên xe, qua đường và quay đầu trong công trường; sau khi đến vị trí khoan, tháp được mở rộng để duy trì khả năng thi công với cần khoan 6 m. Với các dự án khoan liên tỉnh, công trình thôn xã và thi công liên tục tại nhiều công trường, kết cấu này giúp việc bố trí vận chuyển thuận tiện hơn.

🔩 Sử dụng trực tiếp cần khoan hoặc ống chống 6 m, giảm số lần tháo nối

WR400S hỗ trợ làm việc trực tiếp với cần khoan 6 m và ống chống 6 m, đường kính cần khoan khuyến nghị 89 / 102 mm. Cần khoan dài giúp giảm rõ rệt số lần nối cần trong các giếng nước sâu 300–400 m, giảm thời gian phụ trợ và tần suất vận chuyển thủ công. Với các dự án cần tiến độ khoan liên tục, việc giảm tháo nối cần thường cải thiện nhịp độ thi công thực tế tốt hơn so với chỉ tăng tốc độ các động tác nhanh.

📏 Độ sâu khoan cấp 400 m phù hợp khai thác nước ngầm trung và sâu

Độ sâu khoan tối đa 400 m, đường kính lỗ khoan 105–325 mm, có thể đáp ứng nhiều nhu cầu giếng nước nông thôn, nông nghiệp, công nghiệp và công trình thông thường. Với khu vực nước ngầm tầng nông không ổn định, mực nước ngầm sâu hoặc cần dư địa tìm nước lớn hơn, thiết bị cấp 400 m có phạm vi thi công rộng hơn máy khoan giếng nông cỡ nhỏ. Độ sâu thành giếng thực tế vẫn cần xác định theo điều kiện địa chất thủy văn.

🌾 Tưới tiêu nông nghiệp và dự án trồng trọt quy mô lớn

WR400S phù hợp thi công giếng tưới cho ruộng, vườn cây ăn quả, nhà kính và vườn ươm. Các dự án nông nghiệp quy mô lớn thường cần thi công liên tục nhiều giếng nước; cần khoan 6 m giúp giảm tần suất nối cần, còn khung bánh xích thuận tiện di chuyển trên đường ruộng và mặt bằng chưa cứng. Đường kính giếng và loại máy bơm cần thiết kế theo lưu lượng dự kiến và diện tích tưới.

🏠 Cấp nước nông thôn và giếng nước cộng đồng nhỏ

Tại các thôn xã chưa được cấp nước tập trung đầy đủ hoặc mực nước ngầm khá sâu, WR400S có thể dùng cho giếng nước hộ gia đình, giếng cấp nước cấp thôn và giếng nguồn công cộng nhỏ như trường học, trạm y tế. Độ sâu khoan cấp 400 m tạo dư địa tìm tầng chứa nước lớn hơn, nhưng trước khi thi công chính thức vẫn nên xác định độ sâu giếng mục tiêu hợp lý dựa trên tài liệu thủy văn địa phương.

🐄 Trang trại chăn nuôi, bãi chăn thả và nước phục vụ sản xuất nông nghiệp

Trang trại chăn nuôi và bãi chăn thả cần nguồn nước uống, vệ sinh và sản xuất ổn định lâu dài. WR400S có thể dùng cho giếng nước chăn nuôi và các dự án nông nghiệp xa xôi; động cơ diesel không phụ thuộc lưới điện cố định, phù hợp địa điểm thi công xa thị trấn. Với giếng hút nước lâu dài, cần thiết kế ống giếng, ống lọc và cấu hình máy bơm theo tầng chứa nước.

🏭 Cấp nước công nghiệp và công trường thi công

Nhà máy, xưởng, lán trại thi công và dự án hạ tầng cũng có thể cần nguồn nước ngầm độc lập. WR400S có thể dùng cho giếng nước phụ trợ sản xuất thông thường, cấp nước thi công và giếng nước phục vụ mặt bằng. Tháp lồng có ưu thế hơn khi vận chuyển và vào công trường trong môi trường khu công nghiệp, hàng rào và đường sá hạn chế không gian.

💪 Lực nâng 22 T tạo dư lượng xử lý cột cần khoan và ống chống ở lỗ trung sâu

Lực nâng của thiết bị là 22 T, lực ép trục 4 T. Trong lỗ khoan cấp 400 m, trọng lượng cần khoan, ma sát thành lỗ và trọng lượng ống chống đều tăng dần, vì vậy khả năng nâng lớn hơn có lợi cho việc thả và rút cần cũng như thu hồi dụng cụ. Nếu gặp lực cản rút cần bất thường, trước tiên nên làm sạch lỗ và xác định có co thắt, rơi đá hay kẹt cần hay không, không nên dùng lực nâng tối đa để xử lý cưỡng bức.

🔄 Hệ thống quay hai chế độ 8000 / 4000 N·m

Mô-men quay tối đa 8000 / 4000 N·m, tương ứng tốc độ quay tối đa 75 / 150 r/min. Chế độ mô-men cao tốc độ thấp phù hợp hơn với đường kính lỗ lớn và điều kiện lực cản cao; chế độ tốc độ cao hơn phù hợp giai đoạn khoan ít lực cản. Trong thi công nên chuyển đổi theo dụng cụ khoan, tầng đá và trạng thái thải mùn, không nên duy trì một chế độ cố định lâu dài.

🚀 Nâng nhanh 29 m/min và đẩy nhanh 56 m/min

Nâng nhanh và đẩy nhanh chủ yếu dùng cho hồi vị đầu quay, thao tác cần khoan và các động tác không khoan, giúp giảm thời gian phụ trợ. Hiệu quả tiến gá thực tế vào địa tầng vẫn phụ thuộc độ cứng tầng đá, đường kính lỗ, mũi khoan, búa DTH và năng lực máy nén khí. Cần khoan dài kết hợp động tác thủy lực nhanh có thể tiếp tục giảm thời gian làm việc vô ích.

💨 Áp suất làm việc 1,2–3,5 MPa phù hợp khoan DTH áp suất trung và cao

Khi dùng búa DTH, áp suất làm việc khuyến nghị 1,2–3,5 MPa, lưu lượng khí tiêu thụ 16–55 m³/min, có thể kết hợp với dòng búa DTH áp suất trung và cao. Chọn máy nén khí cần đồng thời xem xét áp suất và lưu lượng; đặc biệt trong môi trường đường kính lớn, đá cứng và độ cao lớn, lưu lượng không đủ sẽ ảnh hưởng trực tiếp đến lực đập và thải mùn.

💎 Đá cứng nguyên khối có thể dùng búa DTH để khoan

Sau khi vào các tầng đá tương đối nguyên khối như đá vôi, đá cát, đá granit, có thể dùng búa DTH để khoan khí nén. Thi công đá cứng cần đảm bảo bôi trơn búa DTH và đủ lưu lượng gió, đồng thời kiểm tra độ mòn mũi khoan định kỳ. Nếu mùn thải đột ngột giảm hoặc áp suất gió bất thường, cần làm sạch lỗ kịp thời để tránh tích mùn đáy lỗ và kẹt dụng cụ khoan.

🌧️ Tầng đất, sét và cát có thể dùng khoan bùn

Tài liệu cho thấy WR400S cũng hỗ trợ khoan bùn. Với tầng đất, sét, cát và các lớp phủ rời khác, tuần hoàn bùn giúp giữ thành lỗ và mang mùn khoan lên. Sau khi lớp rời phía trên ổn định, chuyển sang tầng đá dùng búa DTH có thể cân bằng tốt hơn giữa ổn định thành lỗ và hiệu quả khoan đá cứng.

🌦️ Đá phong hóa và địa tầng xen kẽ cứng mềm

Đá phong hóa thường tiến gá nhanh, nhưng thành lỗ dễ rơi đá và co thắt. Khi cứng mềm xen kẽ, mô-men quay và tốc độ tiến gá thay đổi thường xuyên; cần điều chỉnh lực đẩy và tốc độ quay theo tải dụng cụ khoan. Khi đoạn lỗ không ổn định phía trên dày, có thể cân nhắc hạ ống chống theo để giảm vấn đề thành lỗ ở giai đoạn lỗ sâu.

🧱 Đới đứt gãy, khe nứt và tầng thất thoát gió

Tầng khe nứt và đứt gãy có thể gây thất thoát gió, kẹt cần và rơi đá. Trong thi công nên giảm đẩy quá nhanh, duy trì làm sạch lỗ liên tục và chọn bọt hoặc ống chống theo tình hình thực tế. Nếu thất thoát gió nghiêm trọng, không nên chỉ tăng áp suất máy nén khí mà còn cần xác định có khe nứt lớn hay hang hốc hay không.

💧 Tầng chứa nước và đoạn lỗ phun nước mạnh

Sau khi vào tầng chứa nước chính, nước ngầm sẽ thay đổi trạng thái thải mùn và làm việc của búa DTH. Cần ghi nhận kịp thời độ sâu tầng chứa nước, điều chỉnh cấp khí và phương thức làm sạch lỗ theo lưu lượng nước phun. Giai đoạn thành giếng cần bố trí hợp lý ống giếng, ống lọc và đoạn chặn nước để đảm bảo hiệu quả hút nước lâu dài.

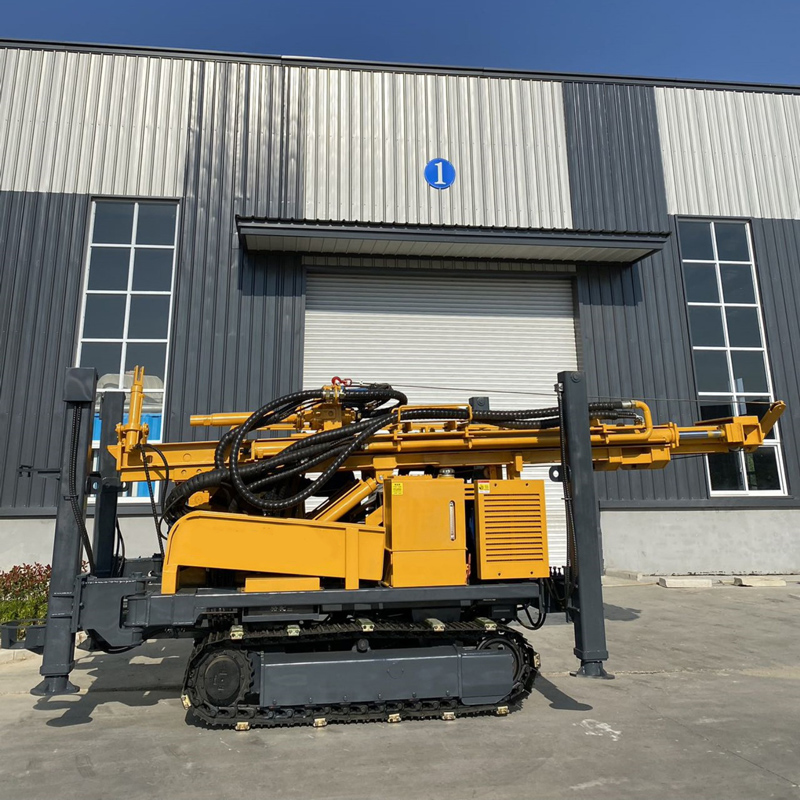

🚜 Khung bánh xích phù hợp nông thôn, công trường và mặt bằng dã ngoại thông thường

Tốc độ di chuyển của thiết bị khoảng 2,5 km/h, góc leo dốc tối đa tham khảo 21°. Kết cấu bánh xích phù hợp đường nông thôn, mặt đá dăm và mặt bằng không bằng phẳng thông thường. Trước khi di chuyển cần đưa tháp về trạng thái vận chuyển an toàn, đồng thời đánh giá sức chịu tải mặt đất, độ dốc và tình trạng trơn ướt để tránh thiết bị nặng bị lún trên nền đất mềm.

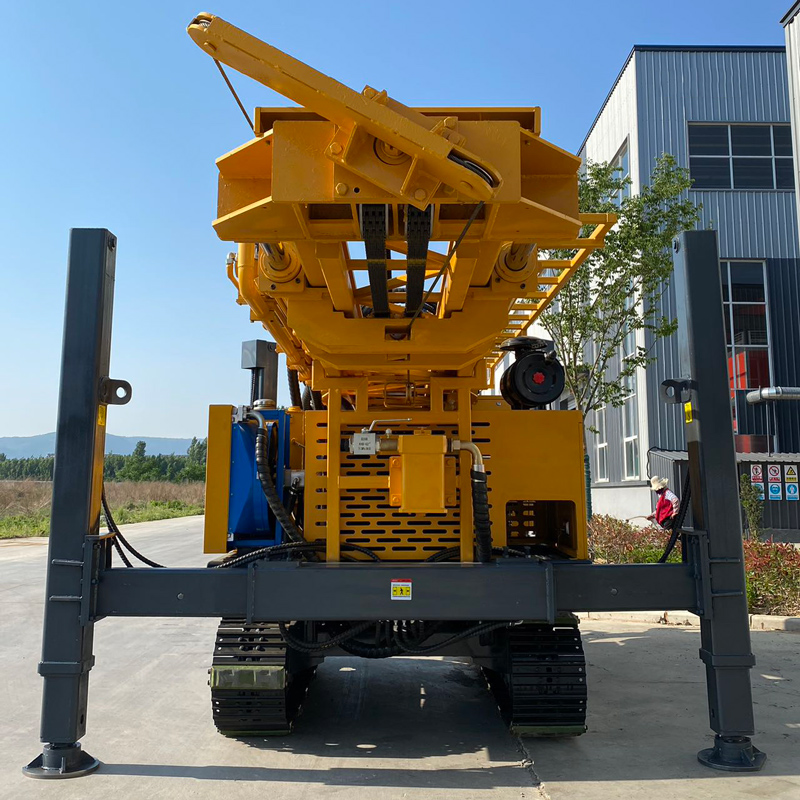

🦵 Chân chống thủy lực 1,6 m tăng ổn định khi khoan

Hành trình chân chống thủy lực 1,6 m, có thể dùng để cân bằng và chống đỡ ổn định thiết bị. Thi công giếng nước cấp 400 m có chu kỳ khá dài, trạng thái ngang bằng của thiết bị sẽ ảnh hưởng đến độ xiên lỗ và lực tác động lên tháp. Trên nền đất mềm nên dùng tấm lót để đảm bảo chân chống chịu lực đều, tránh lún trong quá trình thi công.

⚡ Động cơ Yuchai 92 kW đáp ứng thi công giếng nước liên tục

WR400S sử dụng động cơ Yuchai 92 kW, cung cấp động lực cho hệ thống quay, tiến gá, di chuyển bánh xích và thủy lực phụ trợ. Khi thi công đá cứng thời gian dài, cần chú trọng kiểm tra làm mát động cơ, lọc gió và nhiệt độ dầu thủy lực; công trường nhiều bụi cần tăng tần suất vệ sinh két tản nhiệt và lõi lọc.

🧵 Tời phụ 1,5 T giảm cường độ vận chuyển dụng cụ khoan

Lực nâng tời phụ 1,5 T, có thể dùng để vận chuyển búa DTH, cần khoan, dụng cụ ống chống và phụ kiện hiện trường khác. Khi dùng cần khoan dài và ống chống dài, cần phối hợp điểm móc hợp lý và dẫn hướng thủ công để tránh cần khoan lắc ngang hoặc va vào tháp.

📦 Tháp lồng thuận lợi cho lên xe và vận chuyển giữa các công trường

Trọng lượng tổng thể khoảng 9,8 T, kích thước ngoài khoảng 6,26 × 1,85 × 2,43 m. So với tháp dài cố định, kết cấu lồng giúp cải thiện kích thước vận chuyển, phù hợp hơn với đội thi công cần lên xe thường xuyên. Khi vận chuyển vẫn cần kiểm tra khóa tháp, điểm cố định thiết bị và việc buộc riêng cần khoan.

🧰 Tùy chọn bơm bùn, bơm ly tâm, máy phát điện và bơm bọt

Có thể chọn bơm bùn, bơm ly tâm, máy phát điện và bơm bọt theo dự án. Dự án tầng rời cần hệ thống bùn hơn; dự án đá cứng tập trung cấu hình máy nén khí và búa DTH; tầng thất thoát gió nghiêm trọng có thể dùng bọt hỗ trợ. Cấu hình phụ kiện theo điều kiện thực tế có lợi hơn cho việc kiểm soát đầu tư thiết bị.

⚠️ Điểm kiểm tra hàng ngày của tháp lồng

Ngoài kiểm tra thông thường động cơ, hệ thống thủy lực, bánh xích, chân chống và dụng cụ khoan, WR400S còn cần chú trọng kiểm tra ray dẫn hướng tháp lồng, xi lanh thủy lực, chốt và kết cấu khóa. Khi dùng cần khoan hoặc ống chống 6 m, phải đảm bảo tháp mở rộng hoàn toàn và cố định chắc chắn, tránh khoan và thao tác cần khi chưa khóa.

Do điều kiện địa chất thực tế, dụng cụ trong lỗ, góc khoan và phương thức vận hành có khác biệt, hiệu quả khoan, độ sâu khoan và kết quả thành giếng cuối cùng cần căn cứ theo điều kiện hiện trường.

📊 Thông số kỹ thuật chính
