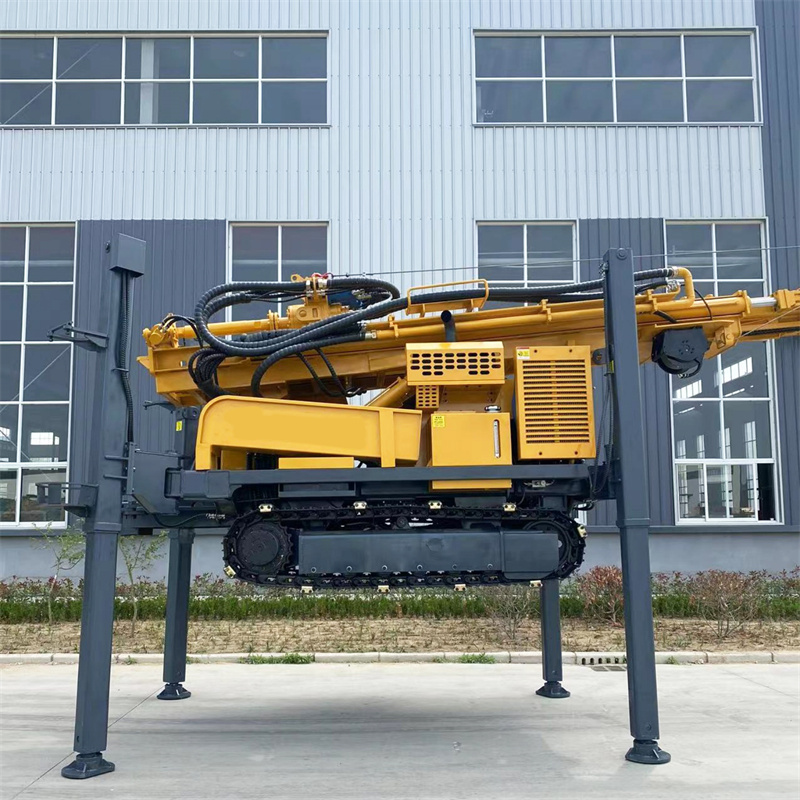

💧 WR500S Máy khoan giếng nước bánh xích tháp lồng 500 mét

WR500S là máy khoan thủy lực hoàn toàn bánh xích hạng nặng dành cho thi công giếng nước trung và sâu cấp 500 mét. Máy sử dụng kết cấu tháp lồng, hỗ trợ cần khoan 6 m, trang bị lực nâng 30 T, mô-men xoay hai chế độ 11000 / 5500 N·m và động cơ Yuchai 110 kW, phù hợp cho các dự án giếng nước sâu nông thôn, tưới tiêu nông nghiệp, cấp nước khu mỏ, nước công nghiệp và khai thác nước ngầm.

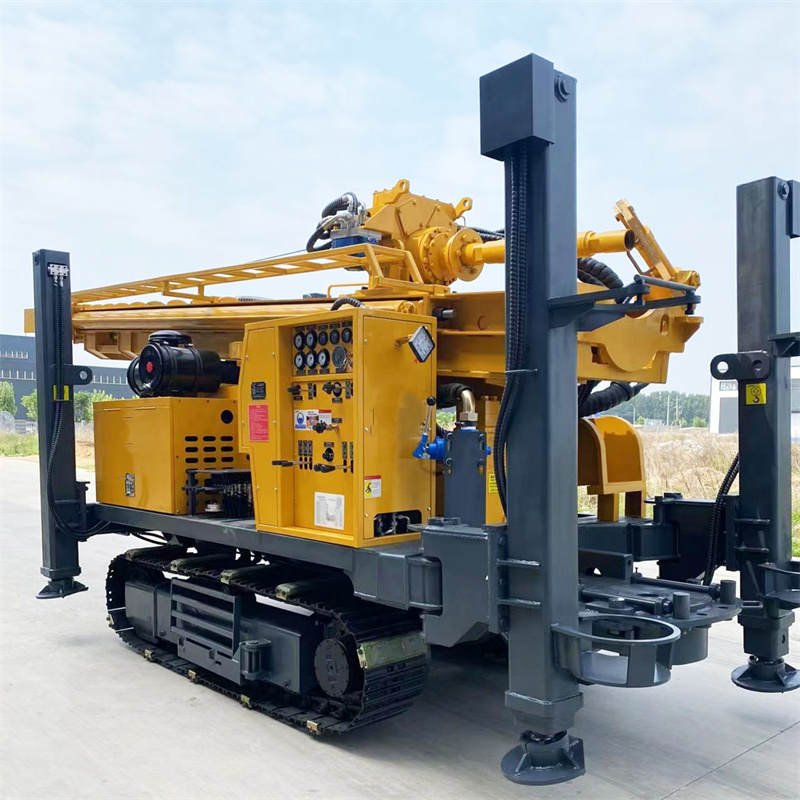

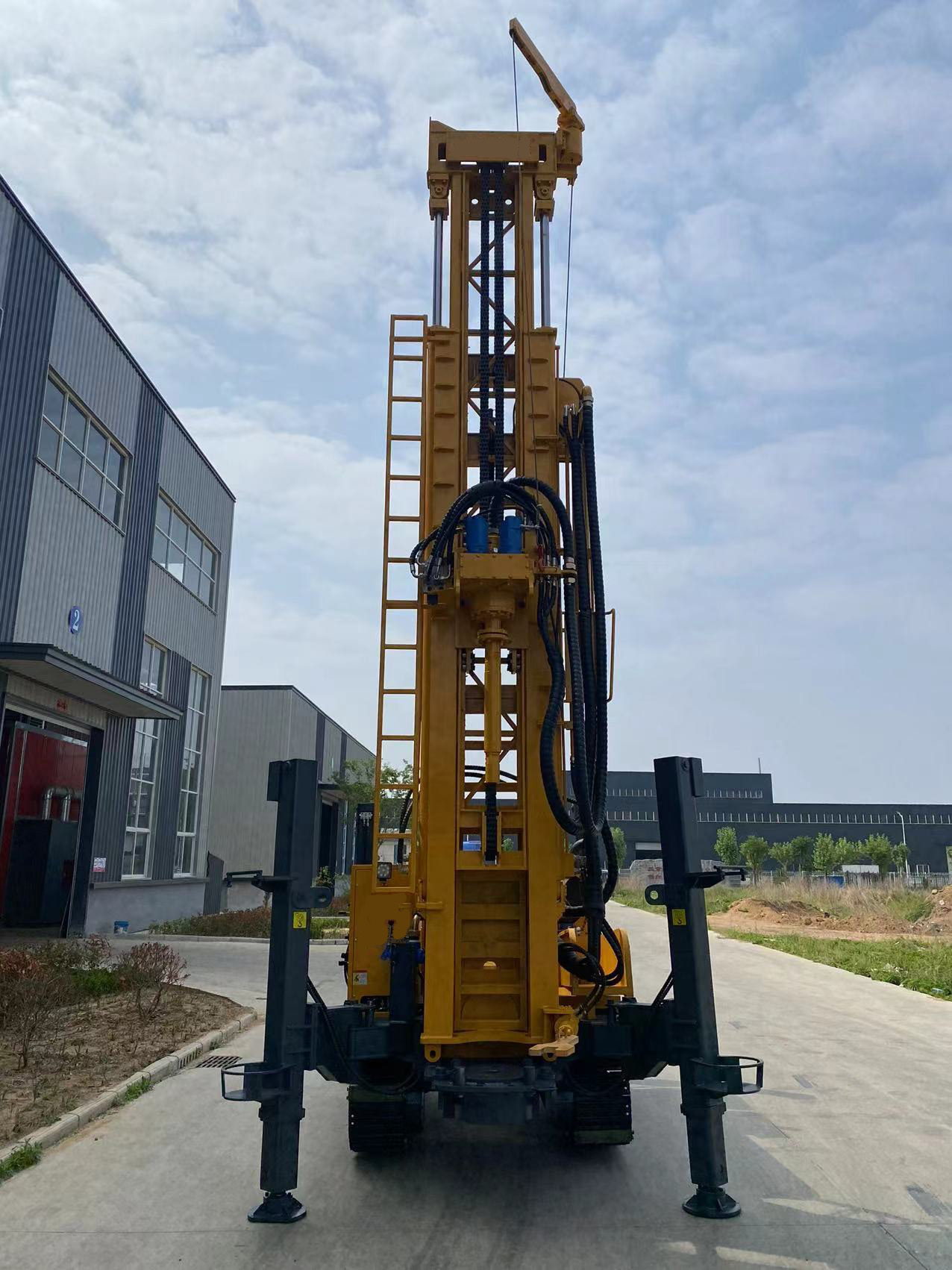

🪜 Tháp lồng cân bằng vận chuyển và thi công cần khoan 6 mét

Chữ S trong WR500S đại diện cho tháp lồng. So với tháp dài cố định, kết cấu lồng có thể rút ngắn kích thước ngoài của thiết bị khi vận chuyển, thuận lợi cho việc lên xe, lưu thông đường bộ và chuyển dự án; sau khi đến công trường, mở rộng tháp lại có thể hỗ trợ thi công liên tục với cần khoan 6 m. Đối với độ sâu lỗ khoan cấp 500 mét, giảm số lần nối cần có thể giảm đáng kể thời gian phụ trợ.

📏 Độ sâu khoan 500 mét bao phủ nhiều dự án nước ngầm trung và sâu hơn

Độ sâu khoan tối đa 500 m, đường kính lỗ khoan 105–400 mm, phù hợp cho các dự án có mực nước ngầm sâu, tầng chứa nước nông không ổn định hoặc cần dự phòng độ sâu tìm nước lớn hơn. So với thiết bị cấp 400 mét, WR500S cải thiện hơn nữa về dự trữ độ sâu và khả năng nâng, phù hợp hơn để đảm nhận lâu dài thi công giếng nước trung và sâu.

🌾 Tưới tiêu nông nghiệp và giếng nước nông nghiệp quy mô lớn

Đối với vùng canh tác lớn, vườn cây ăn quả, nhà kính và khu trồng trọt quy mô, độ sâu khoan cấp 500 mét có thể bao phủ nhiều tầng nước ngầm hơn, cần khoan 6 m giúp giảm tần suất nối cần, nâng cao hiệu quả khoan liên tục. Khi hoàn thiện giếng, cần thiết kế đường kính lỗ khoan và kết cấu thân giếng dựa trên lưu lượng nước dự kiến, kích thước ống giếng và thông số máy bơm chìm.

🏠 Giếng nước sâu nông thôn và cấp nước cộng đồng nhỏ

Ở những ngôi làng thiếu điều kiện cấp nước tập trung hoặc mực nước ngầm sâu, WR500S có thể dùng cho giếng nước hộ gia đình, giếng cấp nước cấp thôn và các dự án nước công cộng như trường học, trạm y tế. Độ sâu cấp 500 mét không có nghĩa là mỗi giếng đều phải khoan đến 500 mét; độ sâu giếng cuối cùng nên xác định theo điều kiện địa chất thủy văn địa phương và vị trí tầng chứa nước.

⛏️ Cấp nước khu mỏ, giảm bụi và nước phụ trợ sản xuất

Khu mỏ thường cần nguồn nước sinh hoạt ổn định, nước giảm bụi, nước rửa thiết bị và nước phụ trợ sản xuất. Khung bánh xích của WR500S phù hợp với đường đá dăm và mặt đất không bằng phẳng thông thường, độ sâu khoan 500 mét và lực nâng 30 T cũng phù hợp hơn cho các dự án cấp nước có tỷ lệ đá cứng cao và lỗ khoan sâu trong khu mỏ.

🏭 Khai thác nước ngầm trong dự án công nghiệp và hạ tầng

Nhà máy, khu công nghiệp, trại thi công và dự án hạ tầng lớn có thể sử dụng WR500S để thi công giếng nước trung và sâu. Thiết bị hỗ trợ khoan DTH và khoan xoay bằng dung dịch, có thể chuyển đổi công nghệ theo tình hình tầng đất rời bên trên và tầng đá bên dưới, nâng cao khả năng thích ứng tạo lỗ trong các địa tầng khác nhau.

💪 Lực nâng 30 T cung cấp dư lượng lớn hơn cho xử lý cột cần khoan sâu

Ở độ sâu lỗ khoan cấp 500 mét, trọng lượng bản thân cần khoan, ma sát thành lỗ và trọng lượng ống chống đều tăng rõ rệt. Lực nâng 30 T có lợi cho việc nâng hạ cần bình thường, thu hồi búa DTH và một phần công việc ống chống. Nếu xuất hiện lực cản nâng cần bất thường, nên làm sạch lỗ trước và đánh giá tình trạng thành lỗ và dụng cụ khoan, tránh trực tiếp dùng lực nâng tối đa để xử lý cưỡng bức.

🔄 Hệ thống xoay hai chế độ 11000 / 5500 N·m

Mô-men xoay tối đa của hệ thống xoay là 11000 / 5500 N·m, tương ứng tốc độ xoay tối đa 75 / 150 r/min. Chế độ mô-men cao tốc độ thấp phù hợp cho đường kính lớn, đá cứng và tải trọng cao; chế độ tốc độ cao hơn phù hợp cho giai đoạn khoan có lực cản tương đối nhỏ. Tại hiện trường nên điều chỉnh thông số xoay theo đường kính lỗ khoan, búa DTH và trạng thái thải mùn.

⚙️ Áp lực trục 6 T và tốc độ tiến nhanh 48 m/min

Áp lực trục tham khảo 6 T, tốc độ tiến nhanh 48 m/min, tốc độ nâng nhanh 29 m/min. Áp lực trục dùng để điều khiển cấp cần, còn tiến nhanh và nâng nhanh chủ yếu phục vụ di chuyển đầu động lực và thao tác cần khoan. Hiệu quả tiến giai thực tế trong địa tầng vẫn chịu ảnh hưởng của tính chất đá, mũi khoan, máy nén khí và phương thức vận hành.

💨 Áp suất làm việc 1,2–3,5 MPa phù hợp búa DTH áp suất gió trung và cao

Khoan DTH khí nén khuyến nghị áp suất làm việc 1,2–3,5 MPa, lưu lượng khí tiêu thụ 16–55 m³/min. Khi đường kính lỗ khoan tăng, địa tầng cứng hơn, độ sâu lỗ khoan tăng hoặc độ cao tăng, yêu cầu về lưu lượng máy nén khí sẽ cao hơn. Chọn máy nén khí nên đồng thời xem xét áp suất và lưu lượng, không chỉ dựa vào một chỉ số áp suất.

💎 Địa tầng hoàn chỉnh như granite, đá vôi và đá cát

Sau khi vào địa tầng tương đối hoàn chỉnh, có thể sử dụng búa DTH áp suất gió trung và cao kèm mũi khoan để thi công. Khi khoan đá cứng cần đảm bảo bôi trơn búa DTH, lưu lượng gió đủ và thải mùn liên tục; nếu lượng mùn trả về giảm hoặc áp suất gió dao động, cần kịp thời kiểm tra xem có tích mùn đáy lỗ, rò gió hoặc mài mòn mũi khoan bất thường không.

🌦️ Đá phong hóa và địa tầng xen kẽ mềm cứng

Đá phong hóa tuy dễ khoan nhưng thành lỗ có thể không ổn định. Khi gặp địa tầng xen kẽ mềm cứng, cần điều chỉnh thông số kịp thời theo mô-men xoay và lực cản tiến. Khi tầng phong hóa bên trên dày, có thể dùng ống chống hoặc dung dịch để ổn định lỗ, giảm vấn đề co đường kính và rơi khối ở giai đoạn sau của lỗ sâu.

🌧️ Tầng đất, sét, cát và lớp phủ sỏi cát

WR500S hỗ trợ khoan xoay bằng dung dịch. Tầng đất, sét, cát và sỏi cát bên trên có thể được tạo đoạn lỗ ổn định thông qua tuần hoàn dung dịch, ống chống hoặc các biện pháp ổn định lỗ khác, sau đó chuyển sang khoan DTH khi vào tầng đá. Đối với giếng nước sâu, ổn định đoạn lỗ phía trên thường quan trọng hơn chỉ tăng tốc độ tiến.

🧱 Đới đứt gãy, khe nứt và địa tầng rò gió

Đới đứt gãy có thể gây rơi khối, rò gió, kẹt cần và thải mùn bất thường. Khi thi công nên giảm tiến quá nhanh, duy trì làm sạch lỗ liên tục và sử dụng bọt hoặc ống chống theo tình hình hiện trường. Nếu tổn thất khí rõ rệt, cần đánh giá xem có khe nứt lớn hoặc hang rỗng không, thay vì chỉ tăng áp suất máy nén khí.

💧 Tầng chứa nước và điều kiện nước phun mạnh

Sau khi vào tầng chứa nước chính, nước ngầm sẽ thay đổi trạng thái thải mùn trong lỗ và làm việc của búa DTH. Cần kịp thời ghi lại độ sâu tầng chứa nước và điều chỉnh cấp khí, làm sạch lỗ và phương thức ống chống theo lưu lượng nước phun. Giai đoạn hoàn thiện giếng cần đặt ống lọc và tầng chắn nước kết hợp vị trí tầng chứa nước để đảm bảo hiệu quả bơm hút lâu dài.

🚜 Di chuyển bánh xích 3 km/h phù hợp khu mỏ và chuyển trường dã ngoại

Tốc độ di chuyển của thiết bị khoảng 3 km/h, góc leo dốc tối đa tham khảo 21°. Kết cấu bánh xích phù hợp với đường đá dăm khu mỏ, đường nông thôn và mặt bằng không bằng phẳng thông thường. Do trọng lượng toàn máy khoảng 10,6 T, khi chuyển trường cần đặc biệt xác nhận khả năng chịu tải mặt đất, độ dốc và tình trạng trơn ướt.

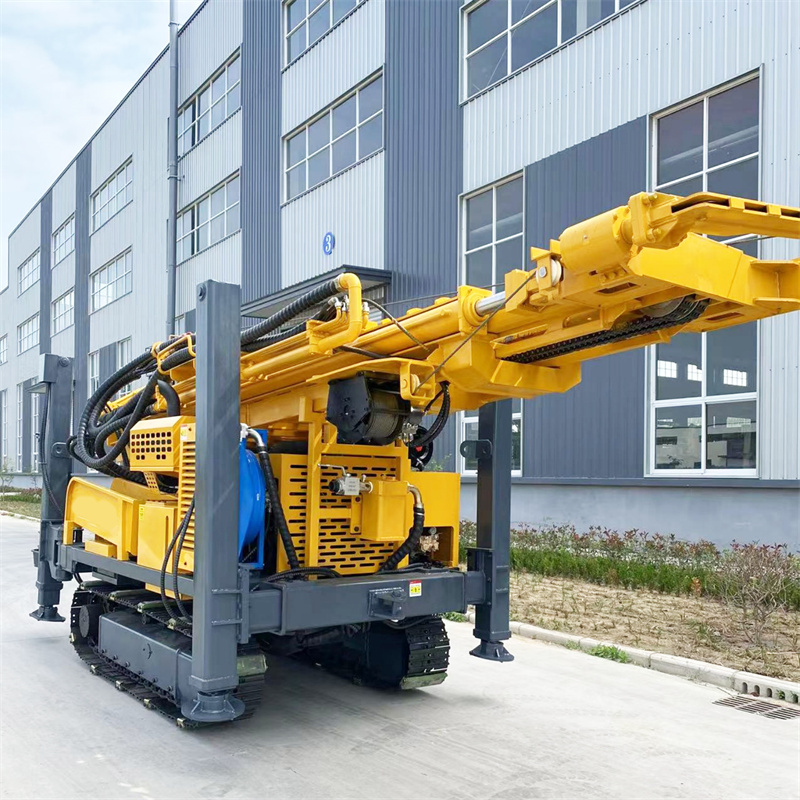

🦵 Chân chống thủy lực 1,6 mét nâng cao ổn định thi công cấp 500 mét

Hành trình chân chống thủy lực 1,6 m, có thể dùng để cân bằng và hỗ trợ ổn định thiết bị. Thi công giếng nước cấp 500 mét có chu kỳ dài, trạng thái ngang bằng của thiết bị sẽ ảnh hưởng đến lực tháp và kiểm soát độ nghiêng lỗ khoan. Mặt đất mềm nên thêm tấm đệm, tránh chân chống chịu lực lâu dài gây lún.

⚡ Động cơ Yuchai 110 kW cung cấp khả năng làm việc liên tục mạnh hơn

WR500S sử dụng động cơ Yuchai 110 kW, cung cấp động lực cho hệ thống xoay, cấp cần, di chuyển bánh xích và thủy lực phụ trợ. Thi công lỗ sâu và đá cứng kéo dài, cần tăng cường bảo dưỡng làm mát động cơ, lọc khí và hệ thống nhiên liệu; hiện trường nhiều bụi cần tăng tần suất vệ sinh két tản nhiệt và lõi lọc.

🧵 Tời phụ 1,5 T giảm cường độ lao động bốc xếp tại hiện trường

Lực nâng tời phụ 1,5 T, có thể dùng để bốc xếp búa DTH, cần khoan, dụng cụ ống chống và các phụ kiện khác. Khi sử dụng cần khoan 6 m, cần bố trí điểm treo và dẫn hướng thủ công hợp lý, tránh cần khoan lắc ngang, va chạm tháp hoặc ảnh hưởng an toàn nhân sự.

📦 Vận chuyển toàn máy 10,6 T cần lập kế hoạch trước

Trọng lượng toàn máy khoảng 10,6 T, kích thước ngoài khoảng 6,52 × 1,85 × 2,51 m. Khi vận chuyển nên bố trí xe phẳng theo tải trọng xe, giới hạn chiều rộng và chiều cao đường bộ, đồng thời kiểm tra khóa tháp lồng, điểm cố định thiết bị và trạng thái buộc cần khoan. Sau khi đến công trường cũng cần dự phòng đủ không gian mở tháp.

🧰 Tùy chọn bơm dung dịch, bơm ly tâm, máy phát điện và bơm bọt

Có thể chọn bơm dung dịch, bơm ly tâm, máy phát điện và bơm bọt theo dự án. Dự án nhiều tầng rời chú trọng hơn hệ thống dung dịch, dự án đá cứng phụ thuộc hơn vào máy nén khí và búa DTH, địa tầng rò gió nghiêm trọng có thể cần hỗ trợ bọt. Chọn theo điều kiện thực tế có thể giảm đầu tư không cần thiết.

⚠️ Lưu ý sử dụng tháp lồng và cần khoan dài

Hàng ngày ngoài kiểm tra động cơ, hệ thống thủy lực, bánh xích, chân chống và dụng cụ khoan, còn cần đặc biệt kiểm tra ray dẫn hướng tháp lồng, xi lanh, chốt và kết cấu khóa. Khi sử dụng cần khoan 6 m, cần đảm bảo tháp mở hoàn toàn và cố định chắc chắn, tránh khoan tải cao khi tháp chưa khóa hoặc mặt bằng chưa cân bằng.

Do điều kiện địa chất thực tế, dụng cụ trong lỗ, góc khoan và phương thức vận hành có khác biệt, hiệu quả khoan cuối cùng, độ sâu khoan và hiệu quả hoàn thiện giếng nên lấy điều kiện hiện trường làm chuẩn.
