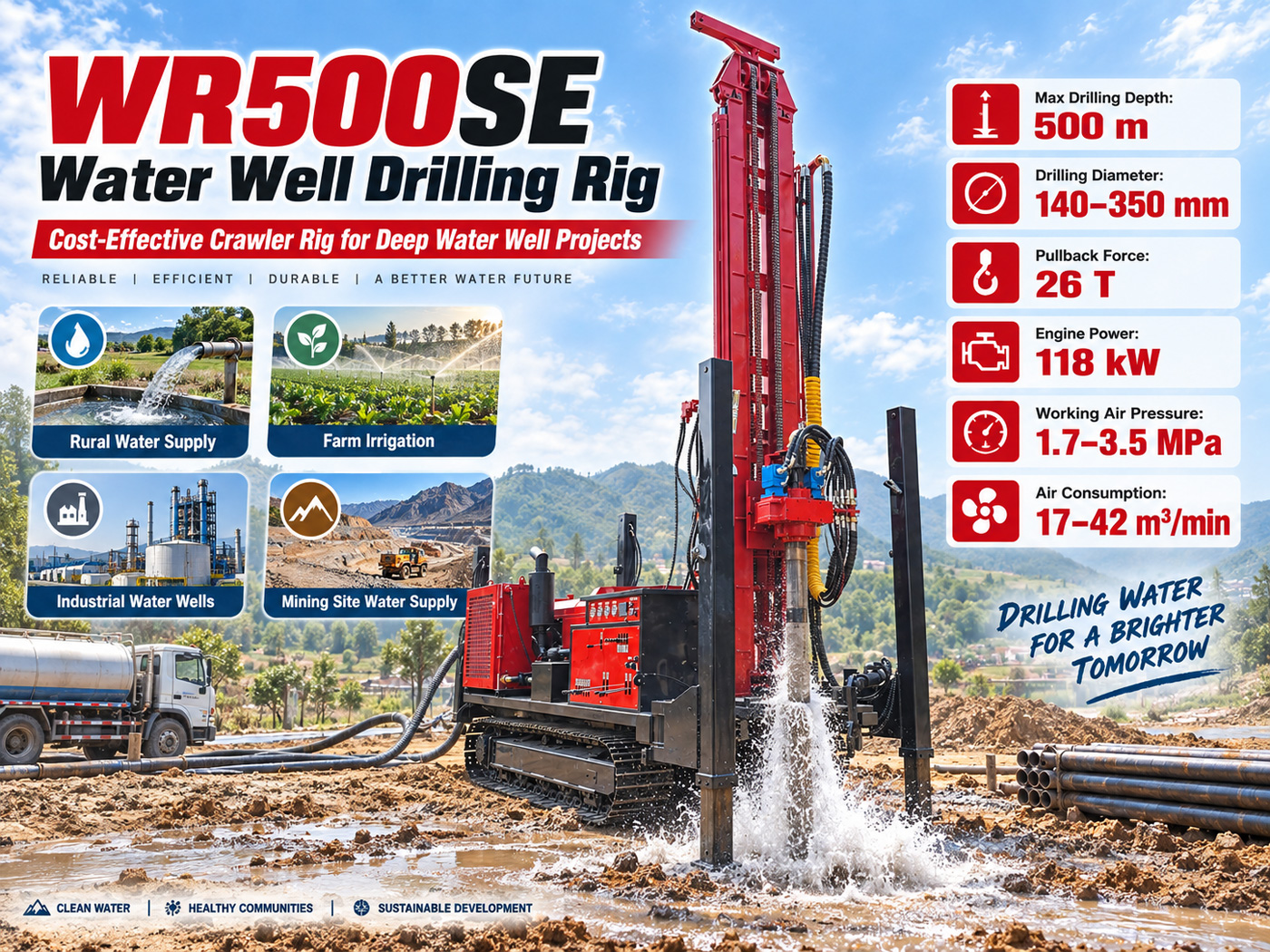

Máy khoan giếng nước dạng bánh xích

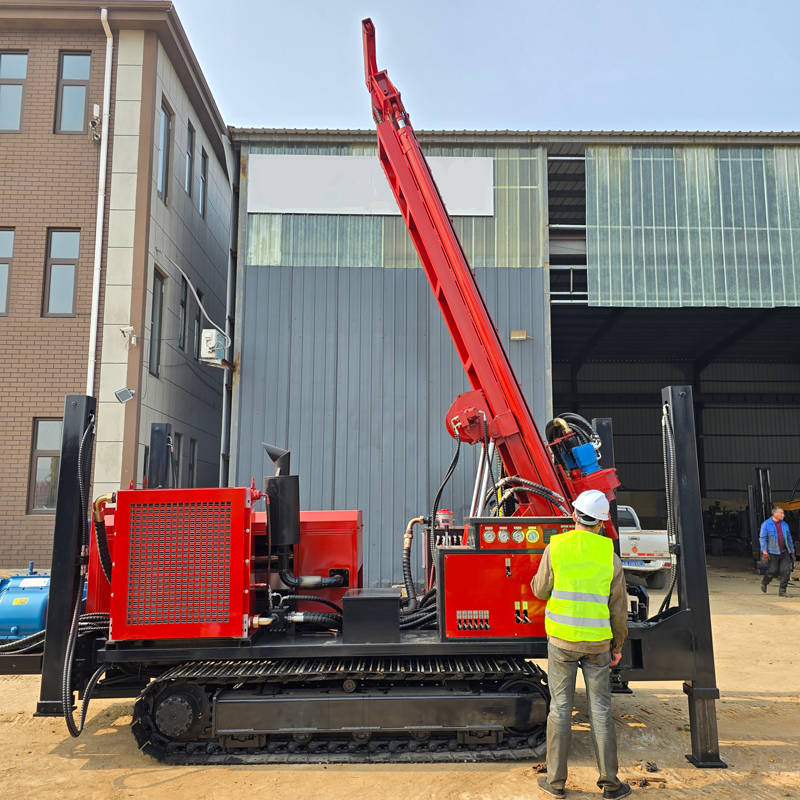

WR500SE là máy khoan bánh xích hiệu quả chi phí cao dành cho thi công giếng nước tầng trung sâu cấp 500 m. Trọng tâm của nó khác với WR500S: WR500S nhấn mạnh hơn khả năng khoan giếng nước tải nặng 500 m, trong khi WR500SE trên cơ sở độ sâu khoan 500 m còn nhấn mạnh thêm hành trình dài 6,6 m, tháp ống lồng và cấu hình hỗ trợ hiện trường linh hoạt hơn, phù hợp với đội thi công giếng nước cần hiệu suất thi công liên tục cao hơn nhưng vẫn muốn kiểm soát đầu tư thiết bị.
Các dự án giếng nước cấp 500 m có yêu cầu cao về lực nâng, mô-men xoắn, máy nén khí và hệ thống cần khoan. Nếu bổ sung quá nhiều cấu hình không cần thiết sẽ làm tăng rõ rệt đầu tư thiết bị. WR500SE giữ lại lực nâng 26 T, mô-men xoắn quay 7500–10000 N·m, động cơ Yuchai 118 kW và cần khoan đa quy cách, đồng thời thông qua định vị dòng hiệu quả chi phí cao giúp ngân sách tập trung hơn vào năng lực cốt lõi thực sự cần cho thi công lỗ sâu.

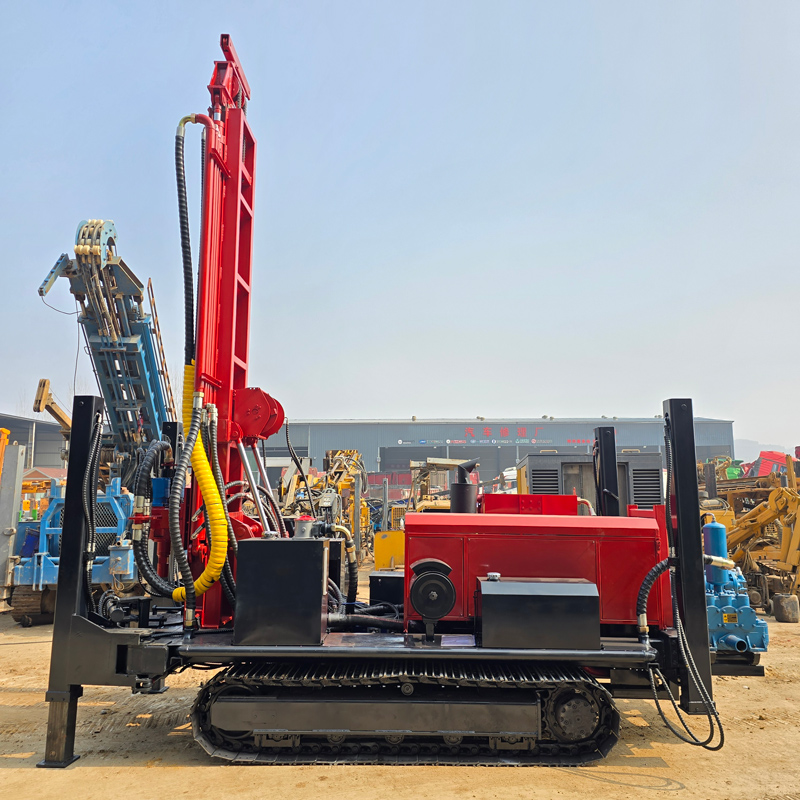

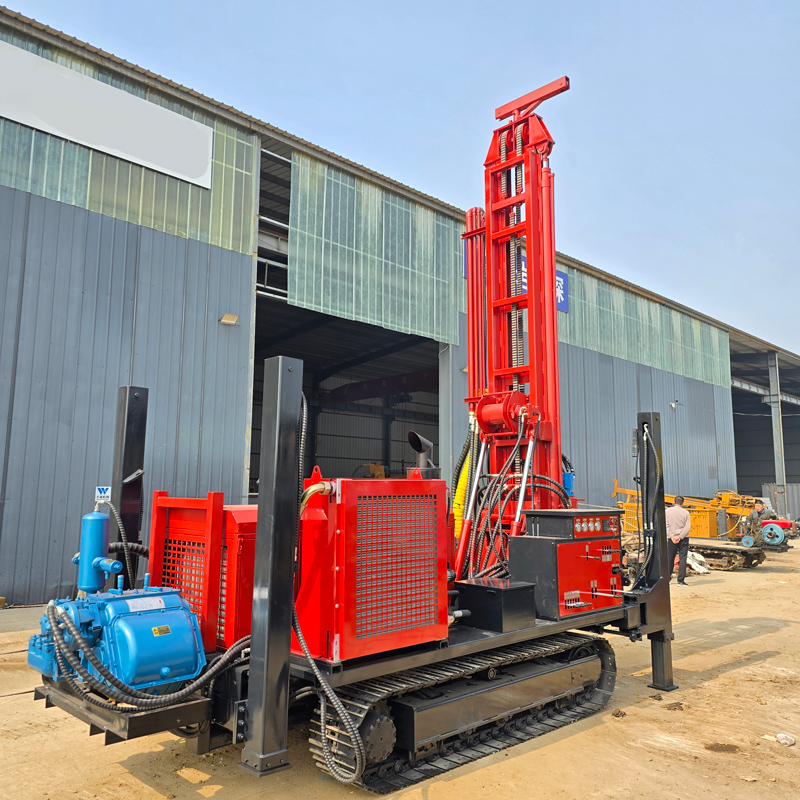

Chiều dài đẩy một lần 6,6 m, có thể dùng trực tiếp với cần khoan 6 m. Đối với lỗ khoan cấp 400–500 m, càng nhiều lần nối cần thì thời gian phụ trợ tích lũy càng rõ. Kết cấu hành trình dài có thể giảm số lần đầu động lực hồi vị lặp lại và tần suất nối cần khoan, có giá trị thực tế hơn trong các dự án thi công liên tục, ít người phối hợp hoặc yêu cầu tiến độ gấp.
WR500SE hỗ trợ cần khoan 102 / 108 / 114 mm, chiều dài cần khoan có thể chọn 1,5 / 2 / 3 / 6 m. Cần khoan đường kính lớn hơn phù hợp hơn với lỗ sâu cấp 500 m và điều kiện mô-men xoắn cao, còn các chiều dài khác nhau có thể kết hợp linh hoạt theo không gian hiện trường, điều kiện vận chuyển và hiệu suất thi công. Cần khoan 6 m phù hợp khoan liên tục, cần khoan ngắn phù hợp hơn với hiện trường hạn chế không gian.
Độ sâu khoan tối đa 500 m, đường kính lỗ khoan 140–350 mm, có thể dùng cho giếng sâu nông thôn, giếng tưới tiêu đồng ruộng, giếng nước công nghiệp, cấp nước khu mỏ và các dự án nước ngầm tầng trung sâu thông thường. Đối với khu vực tầng chứa nước nông không ổn định, mực nước ngầm sâu hơn hoặc nhu cầu lượng nước cao hơn, thiết bị cấp 500 m mang lại dư lượng thi công lớn hơn.
Các dự án đồng ruộng diện tích lớn, vườn cây ăn quả và nhà kính thường yêu cầu thi công liên tục nhiều giếng nước. Hành trình dài 6,6 m và cần khoan 6 m của WR500SE có thể giảm số lần nối cần, nâng cao hiệu suất thi công liên tục một lỗ. Đường kính giếng và độ sâu giếng thực tế nên được thiết kế theo lượng nước dự kiến, diện tích tưới, quy cách ống giếng và máy bơm.
Ở khu vực cấp nước tập trung chưa phủ đủ hoặc mực nước ngầm sâu hơn, WR500SE có thể dùng để khai thác nước ngầm cho làng xóm, trường học, trạm xá và cộng đồng nhỏ. Độ sâu khoan cấp 500 m không có nghĩa mọi dự án đều cần khoan đến giới hạn, độ sâu thi công thực tế nên xác định theo vị trí tầng chứa nước và tài liệu thủy văn địa phương.
Khu mỏ thường cần nước sinh hoạt, rửa thiết bị, giảm bụi và nguồn nước phụ trợ sản xuất. Khung gầm bánh xích của WR500SE phù hợp với đất đá khu mỏ và đường dã ngoại thông thường, động cơ 118 kW và lực nâng 26 T cũng phù hợp hơn cho thi công giếng nước khu mỏ có tỷ lệ đá cứng cao hơn, lỗ khoan sâu hơn. Đối với giếng hạ mực nước ngầm, nên kết hợp thiết kế thủy văn để xác định vị trí giếng và lưu lượng bơm.
Khu công nghiệp, nhà máy, trại thi công và dự án hạ tầng có thể cần nguồn nước độc lập. WR500SE có thể dùng cho nước phụ trợ sản xuất, rửa thiết bị và giếng cấp nước thi công thông thường. Tháp ống lồng và kết cấu bánh xích thuận lợi cho việc chuyển công trường giữa các địa điểm khác nhau, cũng dễ bố trí thiết bị ở khu vực hạn chế mặt bằng.
Lực nâng 26 T có thể dùng cho nâng hạ cần khoan cấp 500 m, thu hồi búa khoan lỗ và một phần thao tác ống chống. Trong lỗ sâu, một khi xuất hiện co đường kính, rơi khối hoặc cặn lắng, lực cản nâng cần sẽ tăng nhanh, do đó năng lực nâng nên được coi là dư lượng vận hành bình thường, không phải phương tiện duy nhất xử lý mọi sự cố trong lỗ.
Mô-men xoắn quay 7500–10000 N·m, tốc độ quay 45–130 r/min. Tầng đá cứng hơn và đường kính lỗ lớn thường cần mô-men xoắn cao hơn và tốc độ thấp hơn, còn đoạn lỗ ít lực cản có thể tăng tốc độ quay. Thông số thực tế nên điều chỉnh theo búa khoan lỗ, mũi khoan, cần khoan và trạng thái thoát mùn theo thời gian thực.
Khi khoan DTH búa khoan lỗ, cấu hình máy nén khí ảnh hưởng trực tiếp đến va đập và thoát mùn. Áp suất làm việc khuyến nghị 1,7–3,5 MPa, lưu lượng khí tiêu thụ 17–42 m³/min. Khi đường kính lỗ tăng, tầng đá cứng hơn, độ sâu lỗ tăng hoặc độ cao tăng, cần lưu lượng khí đầy đủ hơn, không thể chỉ nhìn áp suất định mức.
Sau khi kết hợp búa khoan lỗ và máy nén khí phù hợp, WR500SE có thể dùng cho granite, bazan, đá vôi, sa thạch và các tầng đá tương đối hoàn chỉnh. Thi công đá cứng nên duy trì bôi trơn búa khoan lỗ và thoát mùn ổn định; nếu mùn thoát giảm hoặc mô-men xoắn đột ngột tăng, nên làm sạch lỗ kịp thời và kiểm tra trạng thái mũi khoan và búa khoan lỗ.
Đá phong hóa và địa tầng xen kẽ cứng mềm dễ xuất hiện rơi khối thành lỗ và co đường kính. Khi thi công nên điều chỉnh thông số theo mô-men xoắn quay, lực cản đẩy và thay đổi mùn thoát; khi cần thiết dùng ống chống cho đoạn lỗ không ổn định phía trên để giảm vấn đề thành lỗ ở giai đoạn lỗ sâu.
Tầng đất phía trên, đất sét, tầng cát và tầng sỏi cát thường cần chú trọng hơn việc ổn định lỗ. Có thể dùng ống chống, dung dịch khoan hoặc các biện pháp bảo vệ thành lỗ khác theo dự án, trước tiên tạo miệng lỗ và đoạn lỗ phía trên ổn định, sau đó vào tầng đá phía dưới để khoan DTH búa khoan lỗ. Đối với dự án có lớp rời dày, nên tính đến hệ thống dung dịch khoan ngay từ giai đoạn cấu hình thiết bị.
Đới phá hủy có thể gây rơi khối, rò khí, kẹt cần và thoát mùn bất thường. WR500SE có chức năng hỗ trợ bơm bọt, có thể cải thiện thoát mùn trong một số địa tầng khô, khe nứt và rò khí. Nếu rò khí nghiêm trọng, nên xử lý tổng hợp bằng bọt, ống chống và lưu lượng máy nén khí, không chỉ tăng áp suất đơn thuần.
Sau khi vào tầng chứa nước chính, nước ngầm sẽ thay đổi trạng thái thoát mùn trong lỗ và làm việc của búa khoan lỗ. Nên ghi lại độ sâu tầng ra nước chính, điều chỉnh cấp khí, làm sạch lỗ và phương thức ống chống theo lưu lượng phun. Giai đoạn hoàn thành giếng nên bố trí ống lọc và đoạn chặn nước theo vị trí tầng chứa nước để bảo đảm bơm nước ổn định về sau.
Tài liệu của WR500SE có bao gồm chức năng hỗ trợ bơm bọt. Bọt có thể dùng cho một số lỗ khô, tầng rò khí và điều kiện cần cải thiện khả năng mang mùn đá. Nồng độ và lượng dùng bọt nên điều chỉnh theo địa tầng, máy nén khí và trạng thái thoát mùn, không nên cố định cùng một phương án cho mọi dự án.
Cấu hình hai đầu nối nhanh thuận lợi cho kết nối và bảo trì hệ thống thủy lực phụ trợ, đặc biệt phù hợp với đội thi công thường xuyên chuyển trường và tháo lắp tại hiện trường. Khi dùng đầu nối nhanh, nên giữ sạch giao diện, tránh bùn cát lọt vào hệ thống thủy lực, đồng thời kiểm tra vòng đệm và trạng thái khóa để phòng rò rỉ áp suất cao.

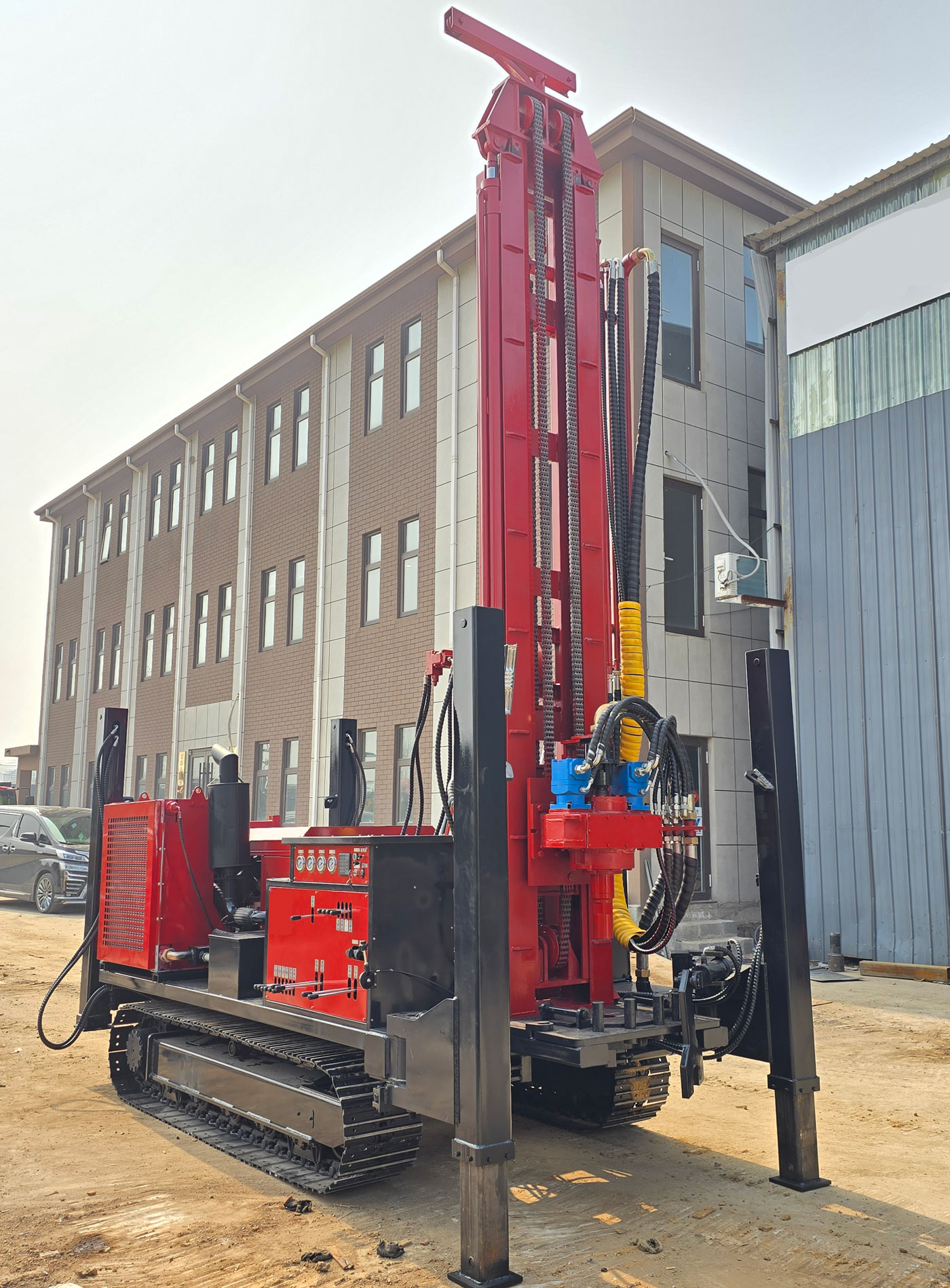

Tháp hành trình dài cần kiểm tra thường xuyên hơn đường trượt, xi lanh, chốt và kết cấu đỉnh, do đó thiết bị được trang bị thang leo để bảo trì và kiểm tra. Mọi thao tác trên cao của tháp đều phải thực hiện khi thiết bị đã dừng, tháp được cố định chắc chắn và có biện pháp chống rơi theo quy định hiện trường.
Tài liệu cung cấp hỗ trợ hàn điện tùy chọn, có thể dùng cho một số sửa chữa hiện trường và công việc phụ trợ. Công việc hàn điện phải do nhân viên đủ điều kiện thực hiện, và tránh xa nhiên liệu, ống gió áp suất cao, ống mềm thủy lực và vật liệu dễ cháy để tránh tia lửa và nhiệt độ cao gây rủi ro thứ cấp cho thiết bị.

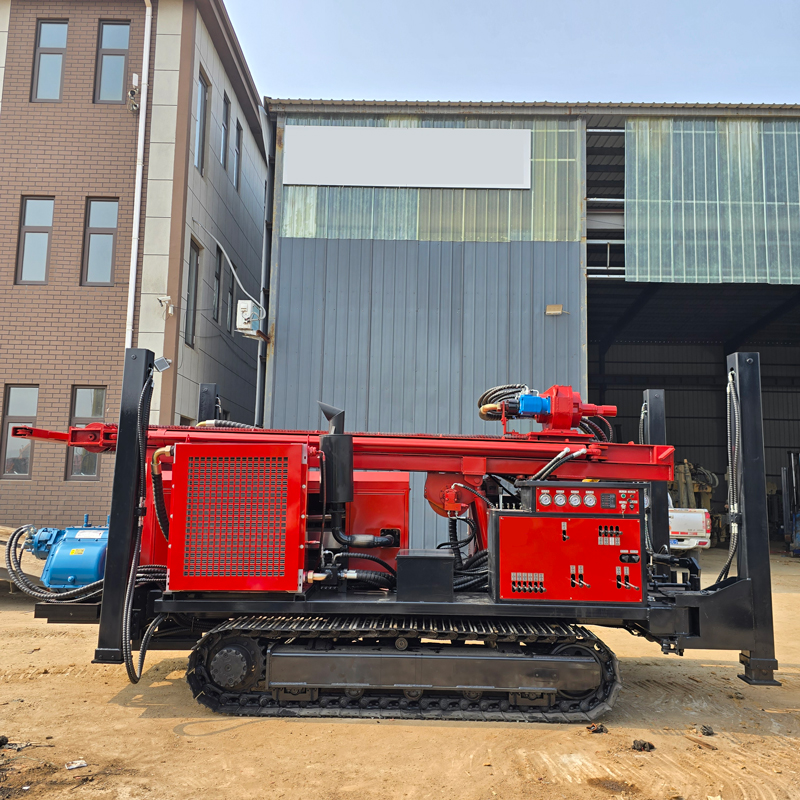

Tốc độ di chuyển thiết bị khoảng 2,5 km/h, khả năng leo dốc tối đa tham khảo 30°. Kết cấu bánh xích phù hợp đường nông thôn, đất đá khu mỏ và mặt bằng không bằng phẳng thông thường. Khi leo dốc và chuyển trường thực tế nên xem xét trọng tâm toàn máy, độ trơn mặt đất và trạng thái vận chuyển tháp, không thể chỉ dựa vào góc tối đa để đánh giá an toàn.
Hành trình chân chống cao 1,6 m, có thể hỗ trợ và cân bằng thiết bị trên mặt bằng không bằng phẳng nhẹ. Mặt đất mềm nên thêm tấm kê để tránh chân chống lún sau thi công lâu dài, gây nghiêng tháp và tăng độ xiên lỗ khoan.
Trọng lượng toàn máy khoảng 9,5 T, kích thước ngoài khoảng 6150 × 2200 × 2600 mm. So với máy khoan lớn hơn trên 500 m vẫn có ưu thế vận chuyển nhất định, nhưng do dùng cấu hình hành trình dài 6,6 m, trước khi vận chuyển nên xác nhận chiều dài xe, điểm cố định thiết bị và không gian quay xe tại hiện trường.
Tài liệu có ghi thông số “Loading Width 2,85 m”, nhưng không hoàn toàn tương ứng với chiều rộng ngoài toàn máy 2200 mm. Trong bảng thông số bài này giữ theo “chiều rộng ghi trong tài liệu”, không giải thích thêm là chiều rộng vận chuyển thực tế, cuối cùng nên xác nhận theo tài liệu sản xuất kỹ thuật chính thức.
Trước khi khởi công mỗi ngày nên kiểm tra động cơ, hệ thống thủy lực, tháp ống lồng, bánh xích, chân chống, tời phụ và ống gió áp suất cao; khi khoan búa khoan lỗ nên kiểm tra máy nén khí, bôi trơn búa khoan lỗ và thoát mùn; tháp hành trình dài còn nên tập trung kiểm tra ray dẫn hướng, xi lanh, chốt và kết cấu khóa; sau khi thi công xong nên làm sạch bùn, bụi và mùn đá kịp thời.
Do điều kiện địa chất thực tế, dụng cụ trong lỗ, góc khoan và phương thức vận hành có khác biệt, hiệu suất khoan, độ sâu khoan và hiệu quả hoàn thành giếng cuối cùng nên lấy điều kiện hiện trường làm chuẩn.
| Hạng mục thông số | Giá trị thông số |
|---|---|
| Thông số cơ bản | |
| Mã sản phẩm | WR500SE |
| Định vị dòng | Dòng S tháp ống lồng + cấu hình hiệu quả chi phí cao dòng E |
| Loại thiết bị | Máy khoan giếng nước bánh xích tháp ống lồng hiệu quả chi phí cao |
| Độ sâu khoan tối đa | 500 m |
| Đường kính lỗ khoan | 140–350 mm |
| Phương thức khoan chính | Quay thủy lực toàn phần / khoan DTH búa khoan lỗ |
| Cấu hình cần khoan và tháp | |
| Kết cấu tháp | Tháp ống lồng / cấu hình hành trình dài |
| Chiều dài đẩy một lần | 6,6 m |
| Đường kính cần khoan | 102 / 108 / 114 mm |
| Chiều dài cần khoan | 1,5 / 2,0 / 3,0 / 6,0 m |
| Hệ thống quay và cấp tiến | |
| Lực nâng | 26 T |
| Tốc độ nâng nhanh | 20 m/min |
| Tốc độ đẩy nhanh | 40 m/min |
| Mô-men xoắn quay | 7500–10000 N·m |
| Tốc độ quay | 45–130 r/min |
| Hành trình chân chống cao | 1,6 m |
| Hệ thống động lực | |
| Thương hiệu động cơ | Yuchai |
| Công suất động cơ | 118 kW |
| Thông số kết hợp máy nén khí | |
| Áp suất làm việc | 1,7–3,5 MPa |
| Lưu lượng khí tiêu thụ | 17–42 m³/min |
| Ghi chú kết hợp | Chọn máy nén khí theo đường kính lỗ, quy cách búa khoan lỗ, độ sâu lỗ mục tiêu, độ cao và độ cứng địa tầng |
| Hệ thống phụ trợ | |
| Lực nâng tời phụ | 2 T |
| Bơm bọt | Có thể dùng hỗ trợ khoan trong một số địa tầng khô, khe nứt và rò khí |
| Đầu nối nhanh | Cấu hình hai đầu nối nhanh |
| Thang leo | Dùng để kiểm tra và bảo trì tháp hành trình dài |
| Hỗ trợ hàn điện | Cấu hình hàn điện tùy chọn |
| Khung gầm bánh xích | |
| Tốc độ di chuyển | 2,5 km/h |
| Khả năng leo dốc tối đa | 30° |
| Chiều rộng ghi trong tài liệu | 2,85 m |
| Hiện trường áp dụng | Đường nông thôn, khu mỏ, đất đá và mặt bằng không bằng phẳng thông thường |
| Kích thước và trọng lượng toàn máy | |
| Kích thước ngoài | 6150 × 2200 × 2600 mm |
| Trọng lượng toàn máy | 9,5 T |
| Khả năng thích ứng địa tầng điển hình | |
| Đá cứng hoàn chỉnh | Kết hợp búa khoan lỗ và máy nén khí phù hợp để khoan DTH |
| Đá phong hóa | Điều chỉnh cấp tiến theo độ ổn định thành lỗ và dùng ống chống khi cần |
| Lớp phủ rời | Có thể cần ống chống, dung dịch khoan hoặc biện pháp ổn định lỗ khác |
| Địa tầng phá hủy | Kiểm soát đẩy, kết hợp bọt, ống chống và tăng cường làm sạch lỗ |
| Tầng chứa nước | Điều chỉnh cấp khí, ống chống và phương thức làm sạch lỗ theo lưu lượng phun |
| Ứng dụng điển hình | |
| Giếng nước sâu | Khai thác nước ngầm tầng trung sâu cho nông thôn, cộng đồng, công nghiệp và thông thường |
| Tưới tiêu nông nghiệp | Giếng nước cho đồng ruộng, vườn cây ăn quả, nhà kính và chăn nuôi |
| Nước công nghiệp | Cấp nước cho nhà máy, khu công nghiệp và trại thi công |
| Cấp nước khu mỏ | Nước sinh hoạt mỏ, giảm bụi, phụ trợ sản xuất và một phần giếng hạ mực nước ngầm |
| Điều tra địa nhiệt | Lỗ gradient nhiệt độ và một số dự án điều tra địa nhiệt nông |
