WR600S

💧 Máy khoan giếng nước bánh xích tháp ống lồng WR600S 600 mét

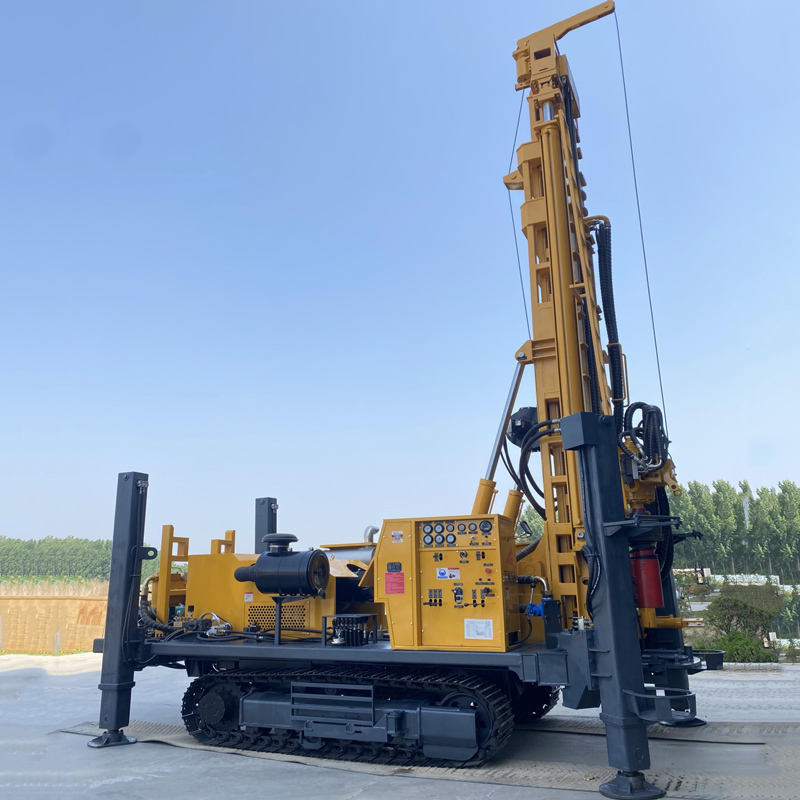

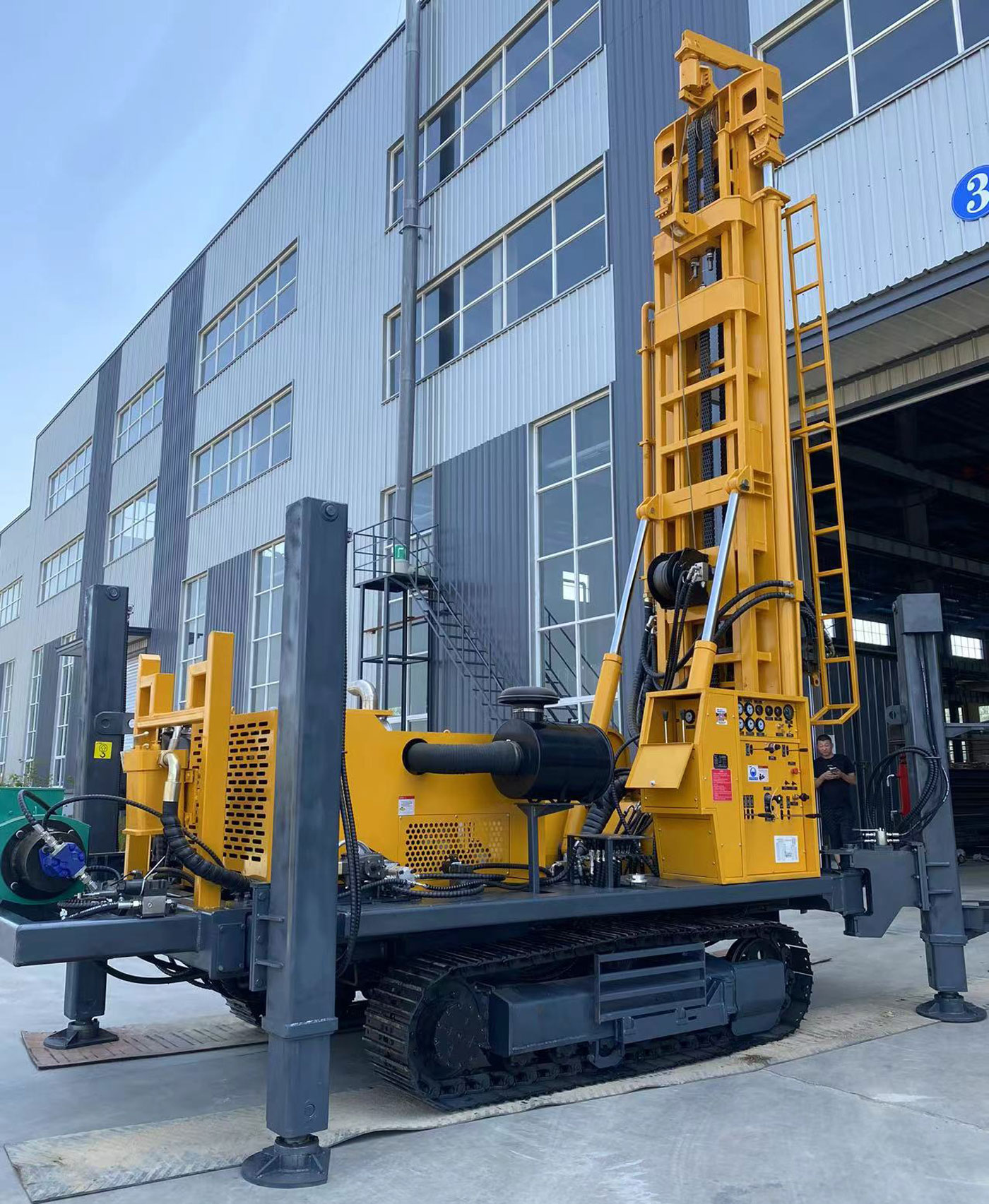

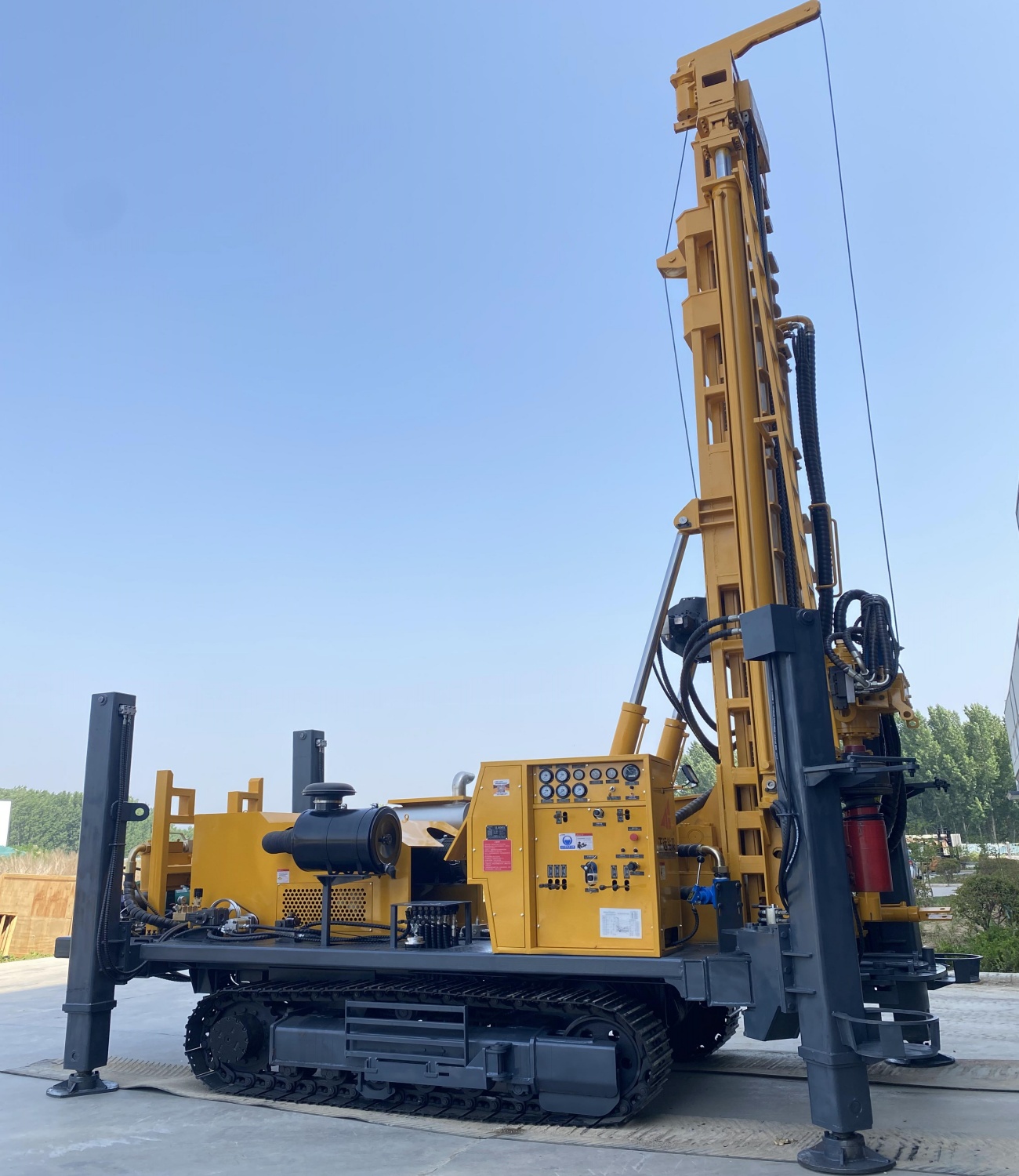

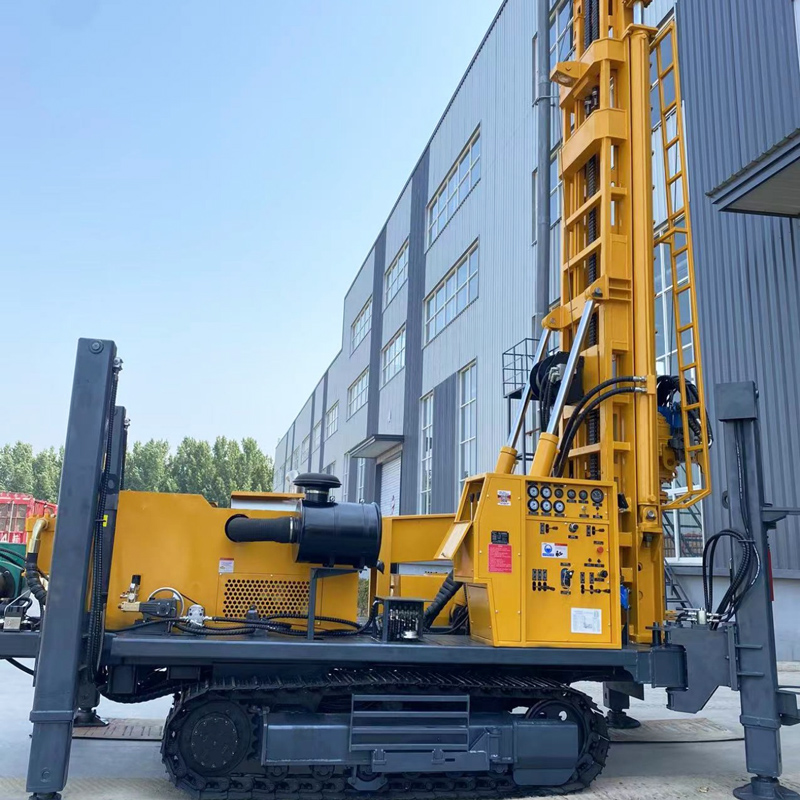

WR600S là máy khoan thủy lực toàn phần bánh xích được thiết kế cho giếng nước sâu cấp 600 mét và các công trình nước ngầm tải trọng cao. Máy sử dụng kết cấu tháp ống lồng, hỗ trợ cần khoan 6 m, đồng thời được trang bị lực nâng 35 T, mô-men xoắn quay hai chế độ 12000 / 6000 N·m và động cơ Cummins 132 kW. So với thiết bị cấp 500 mét, WR600S chú trọng hơn đến kiểm soát cột cần khoan lỗ sâu, vận hành liên tục thời gian dài và độ ổn định trong địa tầng phức tạp, phù hợp cho giếng sâu nông thôn, tưới tiêu nông nghiệp, cấp nước công nghiệp, cấp nước khu mỏ và phát triển nước ngầm sâu thông thường.

🎯 Định vị cấp 600 mét phù hợp hơn với các dự án nước ngầm sâu thực sự

Độ sâu khoan tối đa 600 m, đường kính lỗ khoan 105–400 mm. Đối với những khu vực có mực nước ngầm sâu, tầng chứa nước nông không ổn định hoặc cần dư địa thi công sâu hơn, WR600S có phạm vi ứng dụng lớn hơn so với các dòng máy cấp 300–500 mét. Độ sâu giếng thực tế nên được xác định dựa trên điều kiện địa chất thủy văn địa phương và vị trí tầng chứa nước, không nên lấy độ sâu khoan tối đa làm mục tiêu cố định cho mọi dự án.

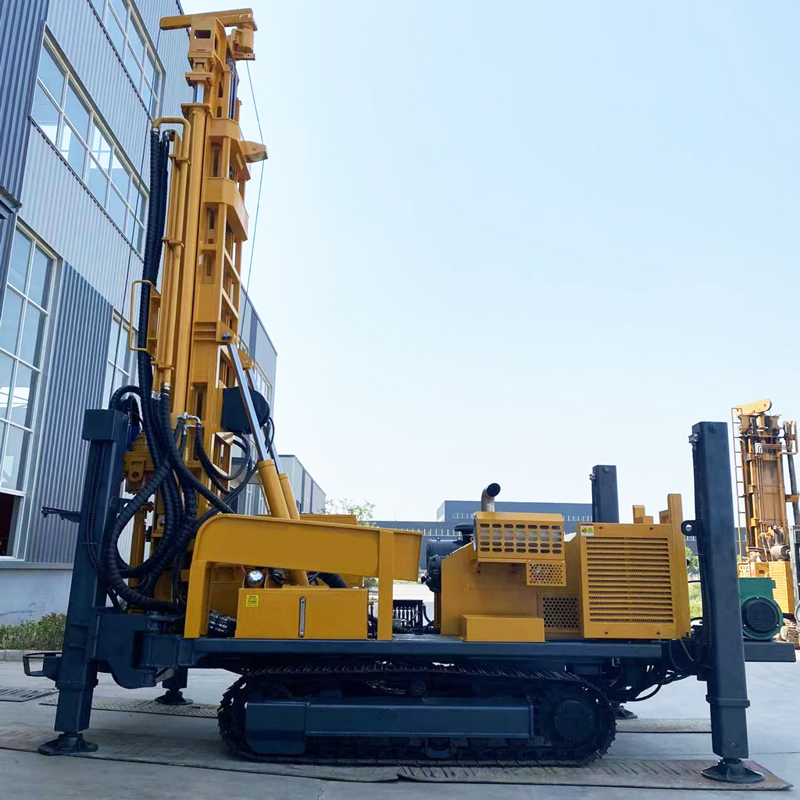

🪜 Tháp ống lồng cân bằng giữa hiệu quả cần khoan 6 mét và thuận tiện vận chuyển

Chữ S trong tên model đại diện cho tháp ống lồng. Khi làm việc có thể sử dụng trực tiếp cần khoan 6 m, giảm số lần nối cần trong thi công giếng sâu; khi vận chuyển có thể cải thiện kích thước tổng thể nhờ kết cấu ống lồng, thuận tiện lên xe và chuyển công trường. Đối với lỗ khoan cấp 600 mét, số lần nối cần rất nhiều, cần khoan dài có thể giảm đáng kể thời gian phụ trợ, do đó kết cấu tháp ảnh hưởng lớn hơn đến hiệu quả thi công tổng thể.

🔩 Cần khoan 89 / 102 mm phù hợp thi công liên tục lỗ trung sâu

Đường kính cần khoan khuyến nghị 89 / 102 mm, chiều dài cần khoan 6 m. Trong lỗ khoan cấp 600 mét, trọng lượng cần khoan, tải trọng ren và ma sát thành lỗ đều tăng rõ rệt, do đó việc chọn cần khoan không chỉ dựa vào kích thước mà còn phải xem xét vật liệu, độ bền mối nối, thông số búa DTH và đường kính lỗ chính. Trong thi công cần kiểm tra định kỳ độ mòn ren và tình trạng cong của cần khoan.

💪 Lực nâng 35 T cung cấp dư địa lớn hơn cho cột cần khoan sâu và xử lý ống chống

Lực nâng của WR600S đạt 35 T, lực ép trục 6 T. Trong thi công lỗ sâu, trọng lượng bản thân cần khoan, ma sát thành lỗ, trọng lượng ống chống và hiện tượng thu hẹp cục bộ đều làm tăng tải trọng kéo cần, khả năng nâng lớn hơn có lợi cho việc nâng hạ cần bình thường, thu hồi búa DTH và một phần công tác ống chống. Nếu lực cản kéo cần bất thường đột ngột, nên làm sạch lỗ trước và đánh giá tình trạng thành lỗ, tránh dựa trực tiếp vào lực nâng tối đa để xử lý cưỡng bức.

🔄 Mô-men xoắn hai chế độ 12000 / 6000 N·m thích ứng các tải trọng khác nhau

Mô-men xoắn tối đa của hệ thống quay 12000 / 6000 N·m, tương ứng tốc độ quay tối đa 90 / 180 r/min. Đường kính lỗ lớn hơn, đá cứng và đoạn lỗ ma sát cao phù hợp hơn với trạng thái tốc độ thấp mô-men xoắn cao; khi lực cản nhỏ hơn hoặc tải trọng dụng cụ khoan nhẹ hơn, có thể chọn tốc độ quay cao hơn. Thi công thực tế nên điều chỉnh linh hoạt theo mũi khoan, búa DTH, xả mùn và tải trọng quay.

🚀 Nâng nhanh 33 m/min và đẩy nhanh 55 m/min

Nâng nhanh và đẩy nhanh chủ yếu dùng cho đầu quay trở về vị trí, nối cần khoan và các động tác không khoan khác, có thể giảm thời gian phụ trợ. Hiệu suất khoan tham khảo trong tài liệu là 10–35 m/h, tốc độ tiến giai thực tế trong đá vẫn phụ thuộc vào độ cứng địa tầng, đường kính lỗ, búa DTH, lưu lượng máy nén khí và phương thức vận hành.

🌾 Giếng tưới tiêu đồng ruộng sâu và dự án nông nghiệp quy mô lớn

Đối với đồng ruộng, vườn cây ăn quả và khu trồng trọt quy mô lớn có mực nước ngầm sâu, thiết bị cấp 600 mét có thể cung cấp dư địa tìm nước lớn hơn. Cần khoan 6 m phù hợp thi công liên tục nhiều giếng trung sâu, giảm tần suất nối cần. Khi hoàn thành giếng nên xác định đường kính lỗ và kết cấu thân giếng theo diện tích tưới, lưu lượng dự kiến, kích thước ống giếng và loại máy bơm.

🏠 Giếng nước sâu nông thôn và cấp nước cộng đồng vùng xa

Ở các thôn và vùng xa nơi cấp nước tập trung chưa đủ hoặc mực nước ngầm sâu, WR600S có thể dùng cho giếng cấp nước cấp thôn, trường học, trạm y tế và phát triển nước ngầm cộng đồng nhỏ. Độ sâu khoan cấp 600 mét cung cấp phạm vi bao phủ địa tầng lớn hơn, nhưng độ sâu thi công cuối cùng vẫn nên quyết định theo tài liệu địa chất thủy văn và tầng chứa nước thực tế.

🏭 Cấp nước khu công nghiệp và công trình lớn

Nhà máy, khu công nghiệp, doanh trại thi công và dự án hạ tầng có thể cần nguồn nước ngầm ổn định lâu dài. WR600S có thể dùng cho nước phụ trợ sản xuất, vệ sinh thiết bị, nước thi công và giếng cấp nước công nghiệp thông thường. Đối với dự án bơm nước lâu dài, sau khi khoan xong nên thiết kế hợp lý ống giếng, ống lọc và loại máy bơm theo tầng chứa nước và lưu lượng.

⛏️ Cấp nước sinh hoạt khu mỏ, chống bụi và nước phụ trợ sản xuất

Khu mỏ thường có đặc điểm tỷ lệ đá cứng cao, điều kiện đường phức tạp và vị trí lỗ phân tán. Khung gầm bánh xích, động cơ 132 kW và lực nâng 35 T của WR600S phù hợp hơn cho thi công giếng sâu khu mỏ, có thể dùng cho cấp nước doanh trại mỏ, chống bụi, vệ sinh thiết bị và nước phụ trợ sản xuất. Đối với dự án hạ mực nước khu mỏ, cần thiết kế thủy văn riêng.

💨 Áp suất làm việc 1,2–3,5 MPa phù hợp búa DTH áp suất gió trung và cao

Áp suất làm việc khuyến nghị cho khoan DTH 1,2–3,5 MPa, lưu lượng khí tiêu thụ 16–55 m³/min. Trong lỗ sâu cấp 600 mét, khí nén không chỉ chịu trách nhiệm va đập mà còn phải đảm bảo xả mùn đáy lỗ. Khi độ sâu lỗ tăng, đường kính lỗ lớn hơn, địa tầng cứng hơn hoặc độ cao tăng, lưu lượng thực tế cần có thể tăng, do đó máy nén khí phải được khớp riêng theo dự án.

💎 Thi công đá cứng như granite, đá vôi và sa thạch

Sau khi vào đá cứng tương đối nguyên vẹn, có thể kết hợp búa DTH áp suất gió trung và cao để khoan. Điều kiện đá cứng nên đảm bảo bôi trơn búa DTH, lưu lượng gió ổn định và xả mùn kịp thời; nếu mùn trả về giảm rõ rệt, mô-men xoắn tăng hoặc áp suất gió dao động, nên làm sạch lỗ kịp thời và kiểm tra tình trạng mũi khoan và búa DTH.

🌦️ Đá phong hóa và địa tầng xen kẽ mềm cứng

Đá phong hóa thường tiến giai nhanh hơn, nhưng thành lỗ dễ rơi khối và thu hẹp. Địa tầng xen kẽ mềm cứng sẽ khiến mô-men xoắn quay và lực cản đẩy thay đổi thường xuyên, cần điều chỉnh kịp thời chế độ quay, cấp tiến và tần suất làm sạch lỗ. Nếu tầng phong hóa phía trên dày, có thể dùng ống chống để ổn định đoạn lỗ phía trên, giảm vấn đề thành lỗ giai đoạn sau của lỗ sâu.

🌧️ Tầng đất, sét, cát và lớp phủ sỏi cát

WR600S hỗ trợ khoan quay bằng dung dịch. Trong tầng đất phía trên, sét, cát và sỏi cát, nên ưu tiên ổn định lỗ, mang mùn và bảo vệ thành lỗ, có thể dùng dung dịch, ống chống hoặc phương pháp giữ thành lỗ khác. Sau khi vào tầng đá ổn định hơn rồi chuyển sang khoan DTH sẽ có lợi hơn cho chất lượng tạo lỗ giếng sâu.

🧱 Khe nứt, đới phá hủy và địa tầng thất thoát gió

Đới phá hủy dễ xảy ra rơi khối, thu hẹp, thất thoát gió và kẹt cần. Khi thi công nên giảm tốc độ đẩy quá nhanh, duy trì làm sạch lỗ liên tục và sử dụng bọt hoặc ống chống theo tình hình hiện trường. Nếu tổn thất khí nghiêm trọng, nên đánh giá khe nứt và hang rỗng, thay vì chỉ tăng áp suất máy nén khí.

💧 Tầng chứa nước và đoạn lỗ phun nước mạnh

Sau khi vào tầng chứa nước chính, nước ngầm sẽ thay đổi trạng thái xả mùn của búa DTH và áp suất trong lỗ. Nên ghi lại độ sâu tầng chứa nước chính và điều chỉnh cấp khí, làm sạch lỗ và phương thức ống chống theo lưu lượng phun. Giai đoạn hoàn thành giếng cần bố trí hợp lý ống lọc và đoạn chặn nước theo vị trí tầng chứa nước.

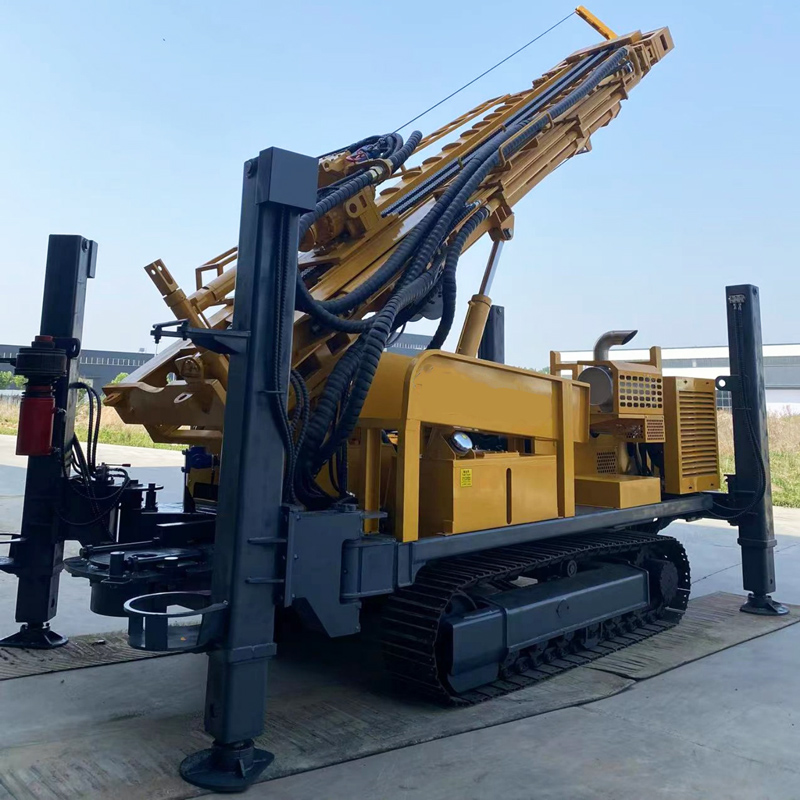

🚜 Di chuyển bánh xích 3 km/h phù hợp khu mỏ và chuyển công trường ngoài trời

Tốc độ di chuyển của thiết bị khoảng 3 km/h, góc leo dốc tối đa tham khảo 21°. Khung gầm bánh xích phù hợp với đất đá, đường khu mỏ và mặt bằng không bằng phẳng thông thường. Do trọng lượng tổng thể đạt 12,5 T, trước khi chuyển công trường nên xác nhận khả năng chịu tải của mặt đất, độ dốc và tình trạng trơn ướt; mặt đất mềm nên tránh di chuyển trực tiếp với tải trọng cao.

🦵 Chân chống thủy lực 1,6 mét nâng cao độ ổn định thi công lỗ sâu

Hành trình chân chống thủy lực 1,6 m, có thể dùng để cân bằng và hỗ trợ ổn định thiết bị. Thi công lỗ khoan cấp 600 mét kéo dài hơn, độ ổn định tổng thể ảnh hưởng trực tiếp đến lực tác động lên tháp và kiểm soát độ xiên của lỗ. Mặt đất mềm nên dùng tấm đệm, đảm bảo chân chống chịu lực đều, tránh lún sau thời gian làm việc dài.

⚡ Động cơ Cummins 132 kW cung cấp động lực vận hành liên tục tải nặng

WR600S sử dụng động cơ Cummins 132 kW, cung cấp động lực cho hệ thống quay, cấp tiến, di chuyển bánh xích và thủy lực phụ trợ. Thi công lỗ sâu, đá cứng và đường kính lỗ lớn kéo dài lâu hơn, nên tăng cường bảo dưỡng làm mát động cơ, lọc gió và hệ thống nhiên liệu; dự án nhiều bụi còn nên tăng tần suất vệ sinh két tản nhiệt và lõi lọc.

🧵 Tời phụ 2,5 T phù hợp dụng cụ khoan và phụ kiện nặng hơn

Lực nâng tời phụ 2,5 T, có thể dùng để vận chuyển búa DTH, cần khoan, dụng cụ ống chống và phụ kiện hiện trường khác. Dự án cấp 600 mét có dụng cụ khoan nặng hơn, sử dụng tời có thể giảm cường độ lao động thủ công, nhưng khi nâng hạ phải kiểm soát tải trọng định mức và đảm bảo nhân viên tránh xa vật treo và hướng chịu lực của cáp thép.

📦 Vận chuyển tổng thể 12,5 T cần lập kế hoạch trước

Trọng lượng tổng thể khoảng 12,5 T, kích thước ngoài khoảng 6,73 × 2,1 × 2,63 m. Khi vận chuyển nên bố trí xe phẳng phù hợp theo tải trọng xe, giới hạn chiều rộng và chiều cao đường, đồng thời kiểm tra khóa tháp ống lồng, điểm cố định thiết bị và tình trạng buộc cần khoan. Sau khi đến hiện trường còn phải dự phòng đủ không gian mở tháp.

🧰 Tùy chọn bơm dung dịch, bơm ly tâm, máy phát điện và bơm bọt

Có thể chọn bơm dung dịch, bơm ly tâm, máy phát điện và bơm bọt theo địa tầng dự án. Dự án nhiều tầng rời chú trọng hơn hệ thống dung dịch, dự án đá cứng chủ yếu khớp máy nén khí và búa DTH, địa tầng thất thoát gió nghiêm trọng có thể dùng bọt hỗ trợ. Cấu hình theo điều kiện thực tế có thể giảm đầu tư thiết bị không cần thiết.

⚠️ Lưu ý thi công và bảo dưỡng lỗ sâu 600 mét

Trước khi làm việc hàng ngày nên kiểm tra động cơ, hệ thống thủy lực, tháp ống lồng, bánh xích, chân chống, tời phụ và ống gió cao áp; trong quá trình thi công lỗ sâu liên tục ghi lại thay đổi áp suất gió, mô-men xoắn, mùn trả về, nước trả về và lực cản kéo cần; khi sử dụng cần khoan 6 m phải đảm bảo tháp mở hoàn toàn và khóa chắc chắn, phát hiện bất thường nên dừng máy kiểm tra kịp thời.

Do điều kiện địa chất thực tế, dụng cụ trong lỗ, góc khoan và phương thức vận hành có khác biệt, hiệu suất khoan, độ sâu khoan và hiệu quả hoàn thành giếng cuối cùng nên lấy điều kiện hiện trường làm chuẩn.
