WR750S

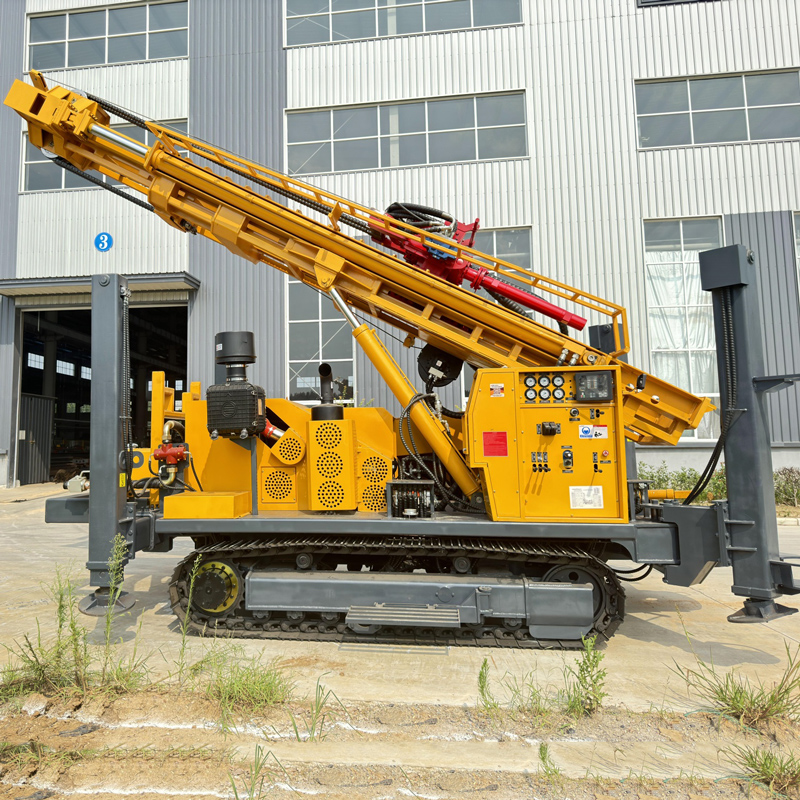

💧 Máy khoan giếng nước bánh xích tháp lồng 750 mét WR750S

WR750S là máy khoan thủy lực toàn phần bánh xích hạng nặng được thiết kế cho các nhiệm vụ khoan giếng nước sâu cấp 750 mét, cấp nước khu mỏ và khoan trong địa tầng phức tạp. Máy sử dụng kết cấu tháp lồng, hỗ trợ thi công trực tiếp cần khoan 6 m và ống chống 6 m, trang bị lực nâng 40 T, động cơ Weichai 176 kW cùng hai cấu hình quay mô-men xoắn cao, phù hợp với các dự án có yêu cầu cao hơn về độ sâu khoan, khả năng xử lý cột cần khoan và độ ổn định thi công liên tục.

🎯 Độ sâu cấp 750 mét phù hợp hơn cho phát triển nước ngầm sâu

So với thiết bị cấp 600 mét, WR750S mở rộng hơn nữa phạm vi thi công nước ngầm sâu. Độ sâu khoan tối đa 750 m, đường kính lỗ khoan 105–450 mm, có thể dùng cho các dự án có mực nước ngầm sâu, tầng chứa nước nông không ổn định hoặc cần dư lượng độ sâu khoan lớn hơn. Đối với những khu vực thực sự cần khai thác nguồn nước sâu, cấp thiết bị này có thể cung cấp không gian thi công đầy đủ hơn.

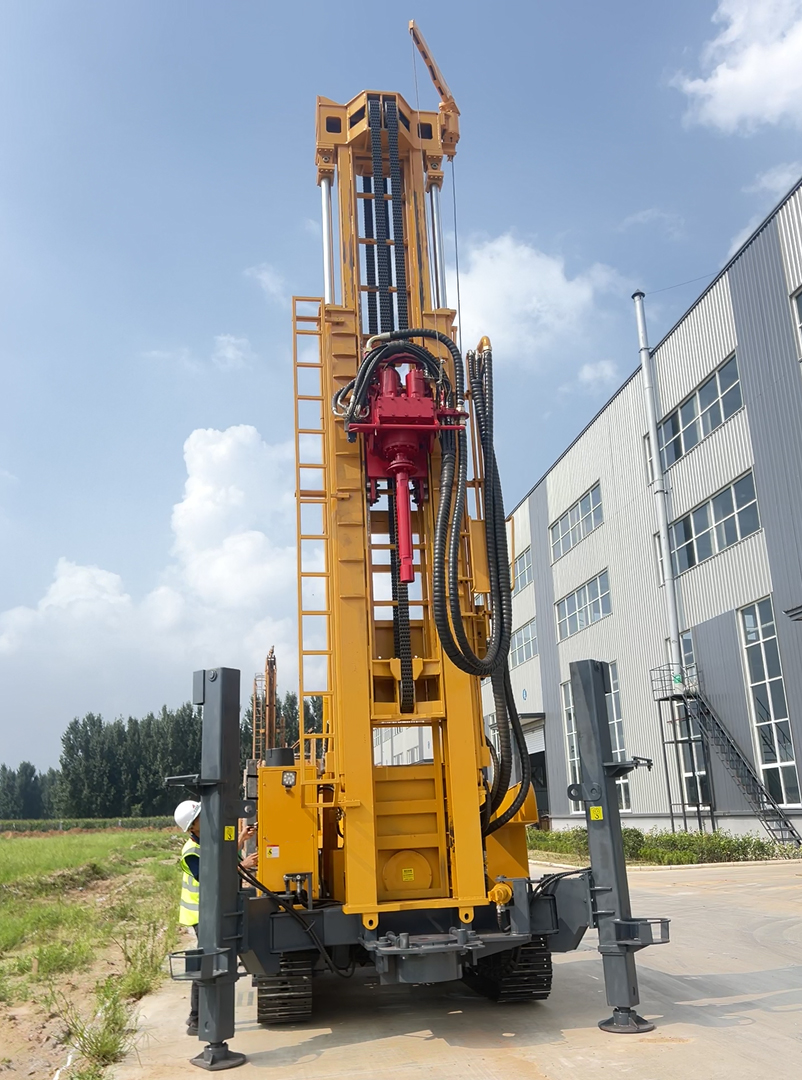

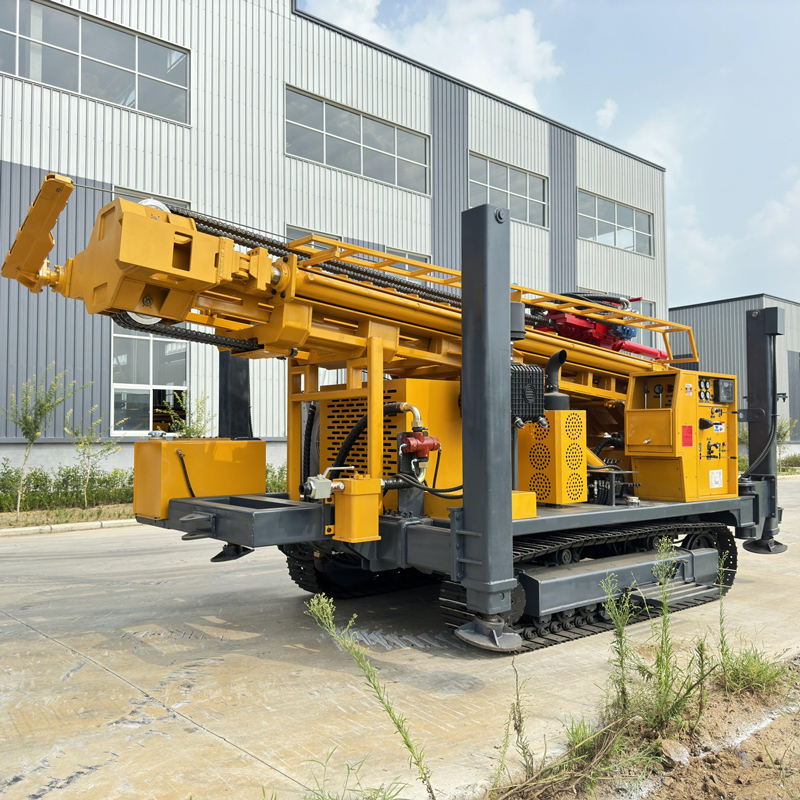

🪜 Tháp lồng cân bằng giữa hiệu quả khoan sâu và thuận tiện vận chuyển

Chữ S trong tên model đại diện cho tháp lồng. Ở trạng thái vận chuyển, tháp có thể cải thiện biên dạng vận chuyển của toàn máy, giảm khó khăn khi chuyển công trường; ở trạng thái làm việc vẫn hỗ trợ thao tác trực tiếp cần khoan 6 m và ống chống 6 m. Đối với lỗ khoan sâu cấp 750 mét, số lần nối cần sẽ rất nhiều, cần khoan dài có thể giảm đáng kể thời gian phụ trợ, do đó tổ hợp tháp lồng và cần khoan 6 m có giá trị thực tế cao.

🔩 Cần khoan 102 mm phù hợp hơn cho điều kiện lỗ sâu tải trọng cao

Tài liệu khuyến nghị cần khoan 102 mm và hỗ trợ chiều dài cần khoan 6 m. Ở độ sâu lỗ khoan cấp 750 mét, cần khoan không chỉ chịu trọng lượng bản thân lớn hơn mà còn phải đối mặt với ma sát thành lỗ, mô-men xoắn quay và khả năng kẹt cục bộ, vì vậy độ bền cần khoan, tình trạng ren và độ thẳng rất quan trọng. Trong quá trình thi công cần thiết lập chế độ kiểm tra và luân chuyển cần khoan.

💪 Lực nâng 40 T cung cấp dư lượng lớn hơn cho xử lý cột cần dài và ống chống

Lực nâng của WR750S đạt 40 T, lực trục 6 T. Khi độ sâu lỗ khoan tăng, trọng lượng toàn cột và ma sát sẽ tăng rõ rệt, lực nâng lớn hơn giúp nâng hạ cần khoan bình thường, thu hồi búa DTH và xử lý một phần ống chống. Nếu xuất hiện lực cản nâng cần bất thường, trước tiên nên xử lý bằng làm sạch lỗ, nâng chậm và đánh giá trạng thái trong lỗ, tránh coi lực nâng tối đa là giải pháp duy nhất.

🔄 Hai cấu hình mô-men xoắn cao phù hợp với tải trọng dự án khác nhau

Hệ thống quay có thể sử dụng cấu hình 13000 / 6500 N·m hoặc 15000 / 7500 N·m, tốc độ quay tối đa 95 / 190 r/min. Dự trữ mô-men xoắn lớn hơn phù hợp hơn với đường kính lỗ lớn, đá cứng và đoạn lỗ ma sát cao, trong khi tốc độ quay cao hơn phù hợp với giai đoạn khoan có lực cản tương đối thấp. Cấu hình quay cuối cùng nên được xác định theo đường kính lỗ, dụng cụ khoan và tầng đá chính.

⚡ Động cơ Weichai 176 kW phù hợp thi công liên tục tải trọng cao

WR750S trang bị động cơ Weichai 176 kW, cung cấp động lực cho hệ thống quay, tiến dao, di chuyển bánh xích, chân chống và thủy lực phụ trợ. Các dự án lỗ sâu cấp 750 mét có chu kỳ thi công dài, tỷ lệ đá cứng cao thì yêu cầu về dự trữ động lực và khả năng tản nhiệt cao hơn, do đó cần chú trọng bảo dưỡng lọc gió, két tản nhiệt, hệ thống nhiên liệu và nhiệt độ dầu thủy lực.

🚀 Nâng nhanh 31 m/min và tiến nhanh 65 m/min

Tốc độ nâng nhanh 31 m/min, tốc độ tiến nhanh 65 m/min, chủ yếu dùng cho thao tác cần khoan, hồi vị đầu quay và các động tác phụ trợ. Trong các dự án cấp 750 mét, thời gian không khoan mỗi lần tuy không dài nhưng khi tích lũy sẽ ảnh hưởng đáng kể đến tiến độ, vì vậy động tác nhanh kết hợp cần khoan 6 m có thể nâng cao thời gian làm việc hiệu quả của toàn máy.

🌾 Tưới tiêu nông nghiệp sâu và giếng nước trang trại lớn

Đối với ruộng nông nghiệp, vườn cây ăn quả và dự án nông nghiệp lớn có mực nước ngầm sâu, máy khoan cấp 750 mét có thể cung cấp dư lượng độ sâu tìm nước lớn hơn. Cần khoan 6 m giảm số lần nối cần, phù hợp thi công liên tục nhiều giếng sâu. Đường kính giếng và độ sâu giếng thực tế nên được thiết kế kết hợp với tầng chứa nước, lưu lượng máy bơm và quy mô tưới tiêu.

🏠 Giếng nước uống sâu và cấp nước cộng đồng vùng xa

WR750S có thể dùng cho các dự án cấp nước ở nông thôn, cộng đồng vùng xa, trường học và cơ sở hạ tầng có mực nước ngầm sâu. 750 mét không phải là độ sâu mục tiêu mà mọi dự án đều cần đạt tới, mà là khả năng tham khảo tối đa của thiết bị. Trước khi thi công chính thức nên xác định tầng mục tiêu hợp lý hơn dựa trên tài liệu địa chất thủy văn khu vực.

🏭 Nước công nghiệp và dự án cơ sở hạ tầng lớn

Nhà máy, khu công nghiệp, trại thi công lớn và dự án cơ sở hạ tầng có thể cần nguồn nước ngầm ổn định lâu dài. WR750S có thể dùng cho giếng nước phụ trợ sản xuất tầng trung sâu, rửa thiết bị và giếng cấp nước công nghiệp thông thường. Đối với dự án bơm nước lâu dài, kết cấu hoàn thiện giếng, thiết kế ống lọc và lựa chọn loại bơm cũng quan trọng như bản thân việc khoan.

⛏️ Cấp nước khu mỏ và giếng nước trại mỏ

Khu mỏ thường tồn tại các vấn đề như tầng đá cứng, mặt bằng gồ ghề, vị trí lỗ phân tán và thiếu nguồn nước. Kết cấu bánh xích, lực nâng 40 T và động lực 176 kW của WR750S phù hợp hơn cho thi công giếng nước sâu khu mỏ, có thể dùng cho cấp nước sinh hoạt mỏ, chống bụi, rửa thiết bị và nước phụ trợ sản xuất.

🌊 Khoan hạ mực nước khu mỏ và công trình

Độ sâu cấp 750 mét cũng giúp thiết bị có khả năng khoan hạ mực nước quy mô lớn một phần. Dự án hạ mực nước khu mỏ và công trình phải thiết kế vị trí giếng, khoảng cách giếng, đường kính lỗ và lưu lượng bơm dựa trên dữ liệu địa chất thủy văn; máy khoan chịu trách nhiệm tạo lỗ nhưng không thể thay thế phương án hạ mực nước hoàn chỉnh.

💨 Dải áp suất khí 1,6–6 MPa phù hợp khoan đá cứng sâu hơn

Áp suất làm việc khuyến nghị 1,6–6 MPa, lưu lượng khí tiêu thụ 16–75 m³/min, có thể kết hợp với búa DTH áp suất trung bình và cao. Trong điều kiện lỗ sâu, đường kính lớn và độ cao lớn, lưu lượng máy nén khí có đủ hay không đặc biệt quan trọng. Khi áp suất đạt yêu cầu nhưng lưu lượng không đủ, vẫn có thể xảy ra va đập không đủ và khó thải mùn khoan.

💎 Điều kiện đá cứng như granite, bazan và đá vôi

Sau khi vào đá cứng tương đối nguyên vẹn, có thể sử dụng búa DTH áp suất trung bình và cao để khoan. Thi công đá cứng cần chú ý bôi trơn búa DTH, mài mòn mũi khoan và làm sạch đáy lỗ. Đối với lỗ sâu cấp 750 mét, một khi thải mùn không thông, mùn lắng và nghiền lặp sẽ làm tăng đáng kể mô-men xoắn và tiêu hao năng lượng, vì vậy làm sạch lỗ liên tục là rất then chốt.

🌦️ Đá phong hóa và địa tầng xen kẽ mềm cứng

Đá phong hóa dễ khoan nhưng thành lỗ kém ổn định; địa tầng xen kẽ mềm cứng sẽ khiến tải quay và lực cản tiến dao thay đổi thường xuyên. Trong thi công cần điều chỉnh kịp thời chế độ quay, tiến dao và tần suất làm sạch lỗ, khi cần thiết sử dụng ống chống cho đoạn lỗ không ổn định phía trên để giảm rủi ro thành lỗ ở giai đoạn lỗ sâu sau này.

🌧️ Tầng đất, sét và lớp phủ sỏi cát có thể khoan bằng dung dịch

WR750S hỗ trợ khoan quay bằng dung dịch. Đối với tầng đất phía trên, sét, tầng cát và tầng sỏi cát nên ưu tiên giải quyết vấn đề giữ thành và mang mùn, có thể kết hợp bơm dung dịch và ống chống để tạo đoạn lỗ ổn định, sau đó chuyển sang khoan búa DTH khi vào tầng đá. Đối với giếng sâu 750 mét, sự ổn định của đoạn lỗ phía trên đặc biệt quan trọng.

🧱 Đới đứt gãy, khe nứt và địa tầng thất thoát khí

Đới đứt gãy có thể gây rơi khối, co đường kính, thất thoát khí và kẹt cần. Sau khi vào đoạn lỗ loại này nên giảm tiến dao, duy trì làm sạch lỗ liên tục và tùy tình hình sử dụng ống chống, bọt hoặc các phương pháp hỗ trợ khác. Nếu tổn thất lưu lượng khí rõ rệt, nên đánh giá xem có khe nứt lớn và hang hốc hay không, thay vì chỉ tăng áp suất máy nén khí.

💧 Tầng chứa nước và đoạn phun nước mạnh

Sau khi vào tầng chứa nước chính, nước ngầm sẽ thay đổi trạng thái thải mùn trong lỗ và làm việc của búa DTH. Cần ghi lại độ sâu tầng xuất nước chính và điều chỉnh cấp khí, làm sạch lỗ và phương thức ống chống theo lưu lượng nước phun. Giai đoạn hoàn thiện giếng cũng cần bố trí ống lọc và đoạn chặn nước theo phân bố tầng chứa nước.

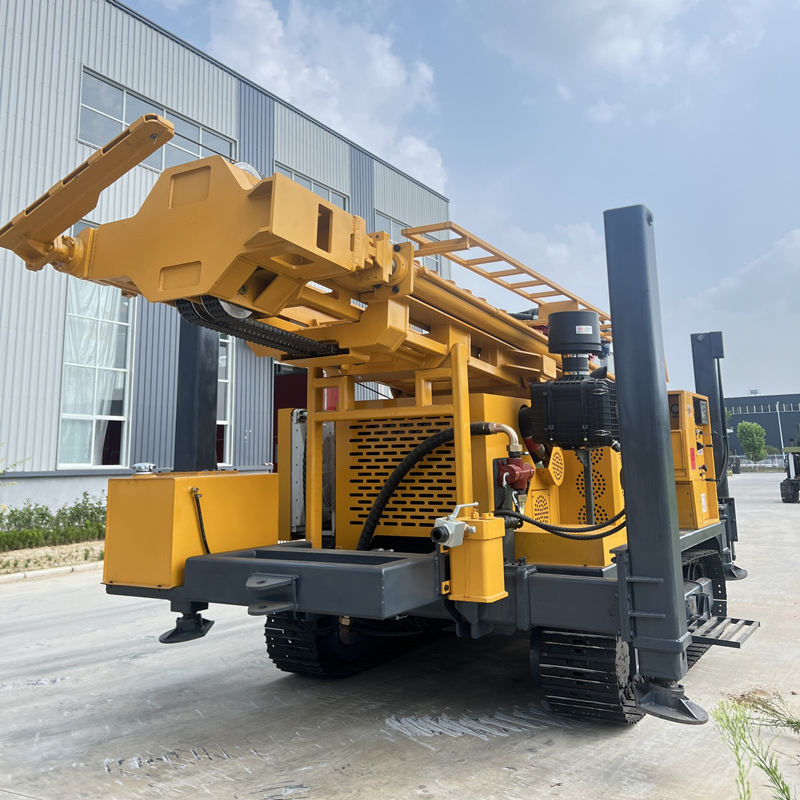

🚜 Di chuyển bánh xích 3 km/h phù hợp khu mỏ và mặt bằng dã ngoại

Tốc độ di chuyển khoảng 3 km/h, góc leo dốc tối đa tham khảo 21°. Khung gầm bánh xích phù hợp đường khu mỏ, mặt đất đá dăm và mặt bằng không bằng phẳng thông thường. Do trọng lượng toàn máy khoảng 14 T, trước khi chuyển trường cần xác nhận khả năng chịu tải của đường và mặt bằng, kiểm soát nghiêm ngặt rủi ro di chuyển ở đất mềm, mái dốc và khu vực trơn ướt.

🦵 Chân chống thủy lực 1,6 mét đảm bảo ổn định thi công lỗ sâu

Hành trình chân chống thủy lực 1,6 m, có thể dùng để cân bằng và ổn định thiết bị. Thi công lỗ sâu cấp 750 mét có thời gian dài, tháp chịu tải cột cần khoan và tải quay lâu dài, vì vậy trạng thái ngang bằng của thiết bị và kiểm soát lún chân chống rất quan trọng. Mặt đất mềm nên sử dụng tấm kê đủ diện tích.

🧵 Tời phụ 2,5 T phù hợp vận chuyển dụng cụ khoan nặng hơn

Lực nâng tời phụ 2,5 T, có thể dùng để vận chuyển búa DTH, cần khoan, dụng cụ ống chống và phụ kiện hiện trường. Dụng cụ khoan của dự án lỗ sâu nặng hơn, sử dụng tời hợp lý có thể giảm vận chuyển thủ công, nhưng phải tuân thủ yêu cầu tải định mức và an toàn nâng hạ.

📦 Vận chuyển toàn máy 14 T cần lập kế hoạch trước

Trọng lượng toàn máy khoảng 14 T, kích thước ngoài khoảng 6,64 × 2,25 × 2,67 m. Khi vận chuyển giữa các dự án cần xác nhận tải trọng xe phẳng, giới hạn chiều rộng chiều cao đường bộ và điểm cố định thiết bị; tháp lồng phải ở trạng thái khóa chắc chắn, cần khoan 6 m và ống chống nên được cố định riêng.

🧰 Bơm dung dịch, bơm ly tâm, máy phát điện và bơm bọt tùy chọn

Các địa tầng và dự án khác nhau có thể tùy chọn bơm dung dịch, bơm ly tâm, máy phát điện và bơm bọt. Dự án có nhiều tầng rời phụ thuộc hơn vào hệ thống dung dịch, lỗ sâu đá cứng phụ thuộc hơn vào máy nén khí lưu lượng lớn và búa DTH, địa tầng thất thoát khí nghiêm trọng có thể cần hỗ trợ bọt. Cấu hình hợp lý có giá trị hơn việc xếp chồng toàn bộ phụ kiện.

⚠️ Lưu ý thi công và bảo dưỡng lỗ sâu 750 mét

Trước khi khởi công hàng ngày cần kiểm tra động cơ, hệ thống thủy lực, tháp lồng, bánh xích, chân chống, tời, ống gió cao áp và cần khoan; trong thi công lỗ sâu cần liên tục ghi lại áp suất gió, mô-men xoắn, mùn trả về, nước trả về và lực cản nâng cần; khi sử dụng cần khoan 6 m và ống chống phải xác nhận tháp đã mở hoàn toàn và khóa chắc chắn, phát hiện xu hướng bất thường nên dừng máy kiểm tra kịp thời.

Do điều kiện địa chất thực tế, dụng cụ trong lỗ, góc khoan và phương thức vận hành có khác biệt, hiệu quả khoan, độ sâu khoan và kết quả hoàn thiện giếng cuối cùng nên lấy điều kiện hiện trường làm chuẩn.

📊 Thông số kỹ thuật chính
