Máy khoan nền FR800

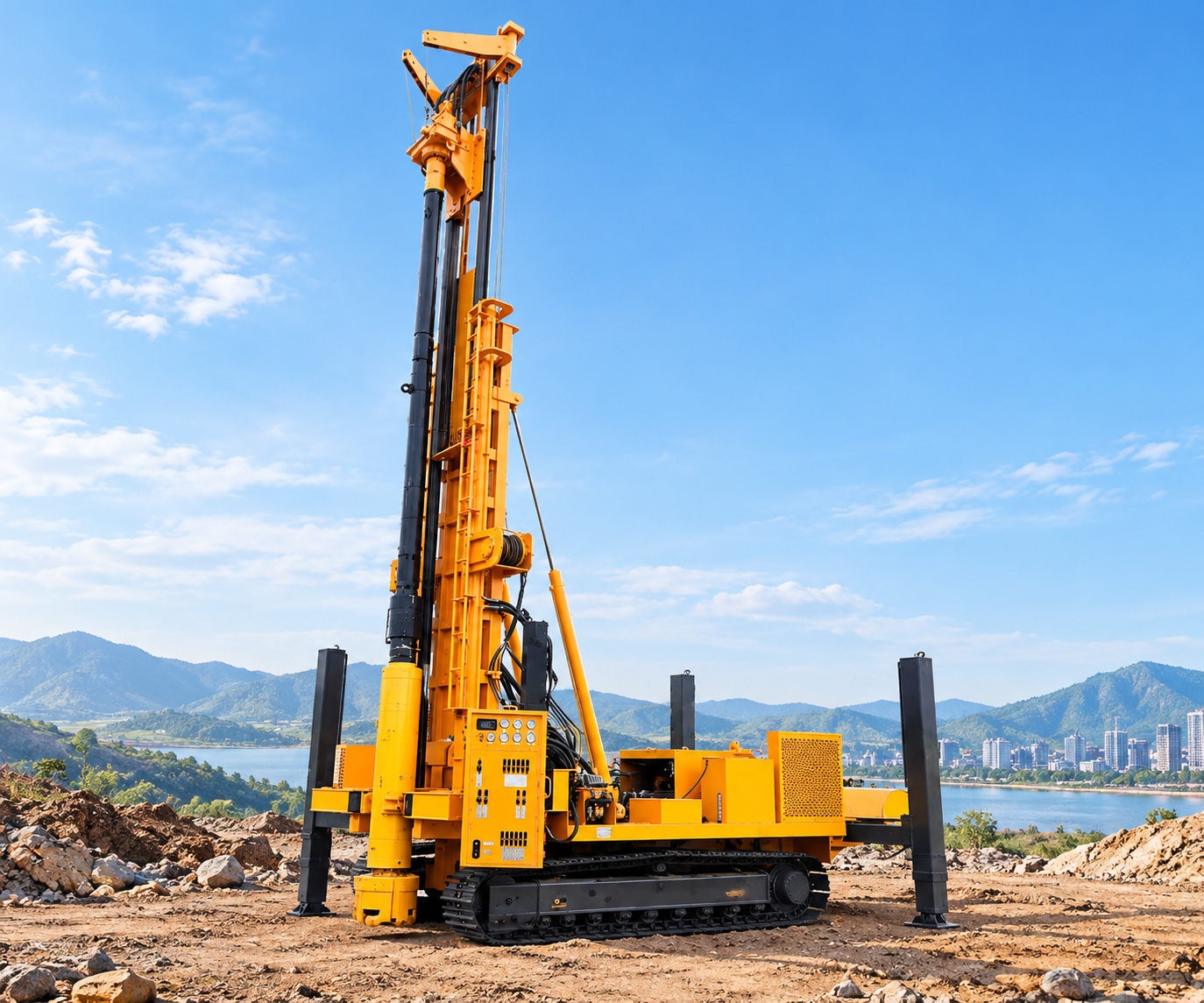

FR800 Foundation Drilling Rig là máy khoan nền bánh xích dành cho công trình nền móng, khoan đường kính lớn và thi công trong địa tầng phức tạp. Độ sâu khoan tối đa của thiết bị là 100-800m, phạm vi đường kính khoan 200-600mm, trang bị lực nâng 40T và mô-men xoay tối đa 17600N·m, có thể áp dụng phương pháp khoan xoay thủy lực, khoan búa DTH hoặc khoan dung dịch tùy theo điều kiện địa tầng khác nhau.

Máy phù hợp thi công trong tầng đất rời và đá gốc, đáp ứng nhu cầu thi công của công trình cọc móng, móng nhà, móng cầu, công trình khai thác mỏ và các dự án khoan đường kính lớn khác. Cấu hình chiều dài cần khoan đa dạng 3m, 6m, 9m giúp lựa chọn linh hoạt theo không gian hiện trường và độ sâu thi công.

Đặc điểm chính của máy khoan nền FR800

• Khoan đường kính lớn: đường kính khoan 200-600mm, có thể dùng cho nhiều công trình nền móng và dự án tạo lỗ đường kính lớn.
• Phạm vi độ sâu khoan rộng: độ sâu khoan tối đa 100-800m, có thể thi công theo điều kiện địa chất và cấu hình dụng cụ khoan.
• Lực nâng 40T: khả năng nâng lớn có lợi cho khoan sâu, rút dụng cụ khoan và thi công trong điều kiện phức tạp.
• Đầu động lực mô-men cao: mô-men xoay tối đa 17600N·m, phù hợp khoan trong tầng đất rời và đá gốc.
• Hành trình đầu động lực 9,6m: thiết kế hành trình dài giúp nâng cao hiệu quả nối cần khoan, giảm thời gian thao tác phụ.
• Nhiều phương pháp khoan: hỗ trợ khoan xoay thủy lực, búa khoan DTH và khoan dung dịch, có thể chọn công nghệ thi công theo từng địa tầng.
• Di chuyển bánh xích: thiết bị có tốc độ di chuyển 2,5km/h, phù hợp chuyển vị tại công trường và môi trường thi công phức tạp.

Thông số kỹ thuật chính

Ứng dụng

Máy khoan nền FR800 có thể dùng cho các công trình sau:

• Thi công khoan móng nhà và cọc móng
• Khoan cho cầu, đường và công trình nền móng lớn
• Tạo lỗ trong tầng phủ đất rời và địa tầng đá gốc
• Dự án khoan công trình yêu cầu đường kính lỗ 200-600mm
• Công trường cần búa khoan DTH để khoan đá cứng
• Dự án khoan địa tầng sử dụng công nghệ tuần hoàn dung dịch
• Khoan sâu trong mỏ, địa chất và các công trình kỹ thuật khác

Giải thích phương pháp khoan

Khoan xoay thủy lực

Phù hợp với nhiều địa tầng thông thường, thông qua mô-men đầu động lực dẫn động dụng cụ khoan quay, có thể chọn tổ hợp mũi khoan và cần khoan khác nhau theo điều kiện địa tầng.

Khoan búa DTH

Trong địa tầng đá gốc, đá cứng, có thể trang bị búa khoan DTH để khoan xoay kết hợp va đập, nâng cao khả năng phá đá trong địa tầng đá cứng. Khi thi công thực tế cần chọn máy nén khí và dụng cụ khoan DTH phù hợp theo đường kính lỗ, độ sâu và địa tầng.

Khoan dung dịch

Trong tầng đất rời, địa tầng dễ sụt lở hoặc công trình cần dung dịch giữ thành, có thể áp dụng phương pháp khoan dung dịch, thông qua cấu hình hợp lý bơm dung dịch, dụng cụ khoan và hệ thống tuần hoàn để nâng cao độ ổn định thành lỗ và hiệu quả xả mùn.

Gợi ý chọn máy

Trước khi chọn máy khoan nền FR800, nên xác nhận độ sâu lỗ mục tiêu, đường kính mở lỗ, đường kính kết thúc lỗ, cấu trúc địa tầng, phương pháp khoan và điều kiện thi công hiện trường của dự án. Đối với dự án đá cứng, cần xác nhận thêm thông số búa khoan DTH và máy nén khí; đối với dự án khoan dung dịch, cần kết hợp độ sâu và đường kính lỗ để chọn bơm dung dịch và hệ thống tuần hoàn phù hợp.

Lưu ý khi sử dụng

• Độ sâu khoan thực tế và hiệu suất thi công chịu ảnh hưởng của độ cứng địa tầng, đường kính lỗ, cấu hình dụng cụ khoan và công nghệ thi công.
• Phạm vi khoan 200-600mm cần được khớp nối theo phương pháp khoan, cần khoan và tổ hợp dụng cụ khoan cụ thể.
• Khi thi công đá cứng nên cấu hình hợp lý búa khoan DTH, mũi khoan và máy nén khí.
• Khi thi công trong tầng đất rời hoặc địa tầng dễ sụt lở, nên dùng ống chống hoặc dung dịch giữ thành theo tình hình hiện trường.

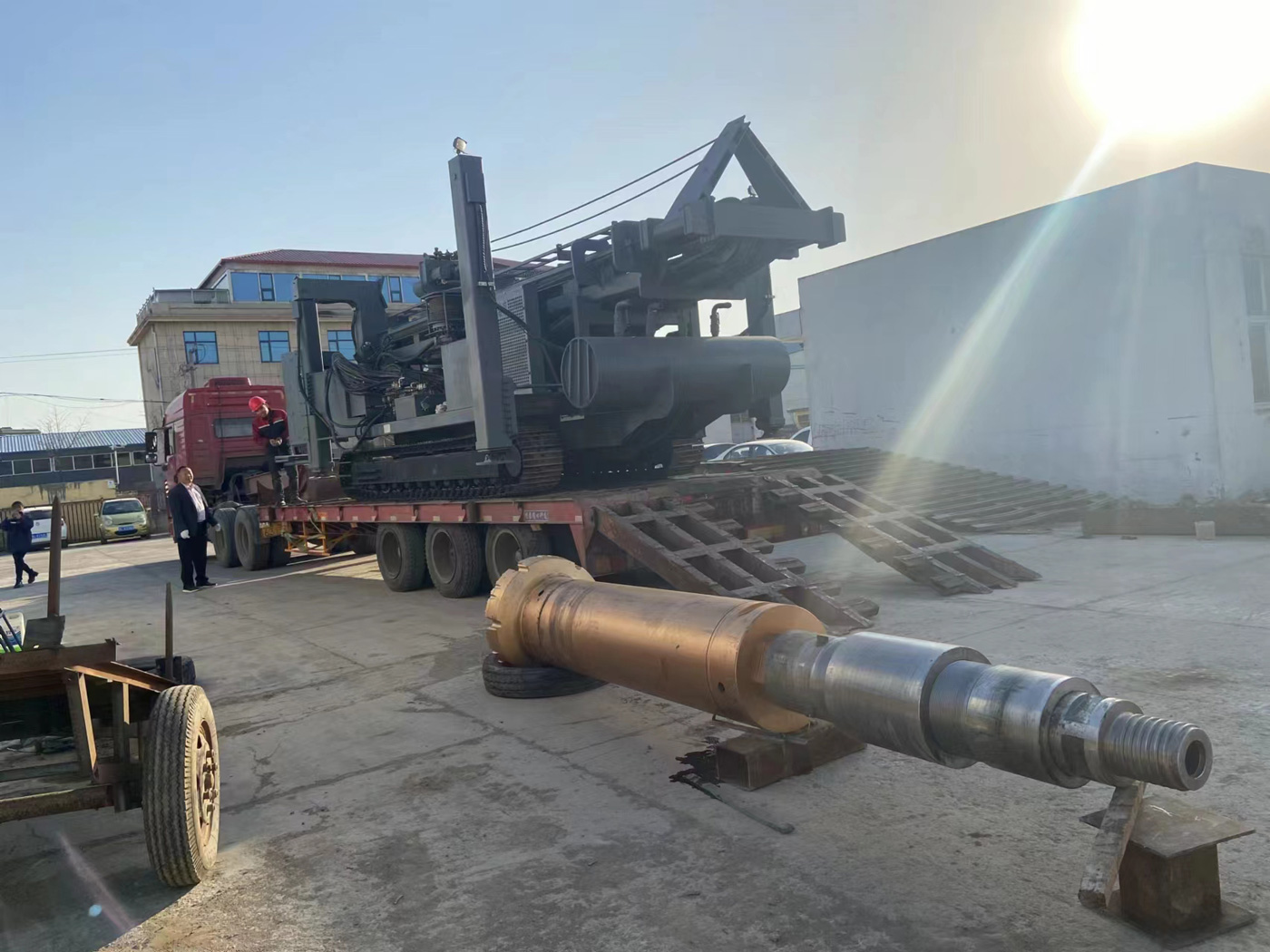

• Trước khi đưa thiết bị vào công trường cần xác nhận khả năng chịu tải của mặt bằng thi công, điều kiện vận chuyển và không gian triển khai thiết bị.
• Kích thước ngoài “7600-5900 × 2300 × 2780mm” được tổng hợp theo tài liệu thông số gốc, kích thước cuối cùng lấy theo tài liệu xác nhận kỹ thuật chính thức.

Thông tin cần cung cấp khi yêu cầu báo giá

Để đề xuất cấu hình FR800 phù hợp và báo giá chính xác, vui lòng cung cấp các thông tin sau: mục đích khoan dự kiến, độ sâu khoan tối đa, đường kính mở lỗ, đường kính kết thúc lỗ, tình hình địa tầng chính, góc khoan và thời gian dự kiến mua hàng.
