⛏️ CR1000I Máy khoan lõi thủy lực toàn phần một khối 1000 mét

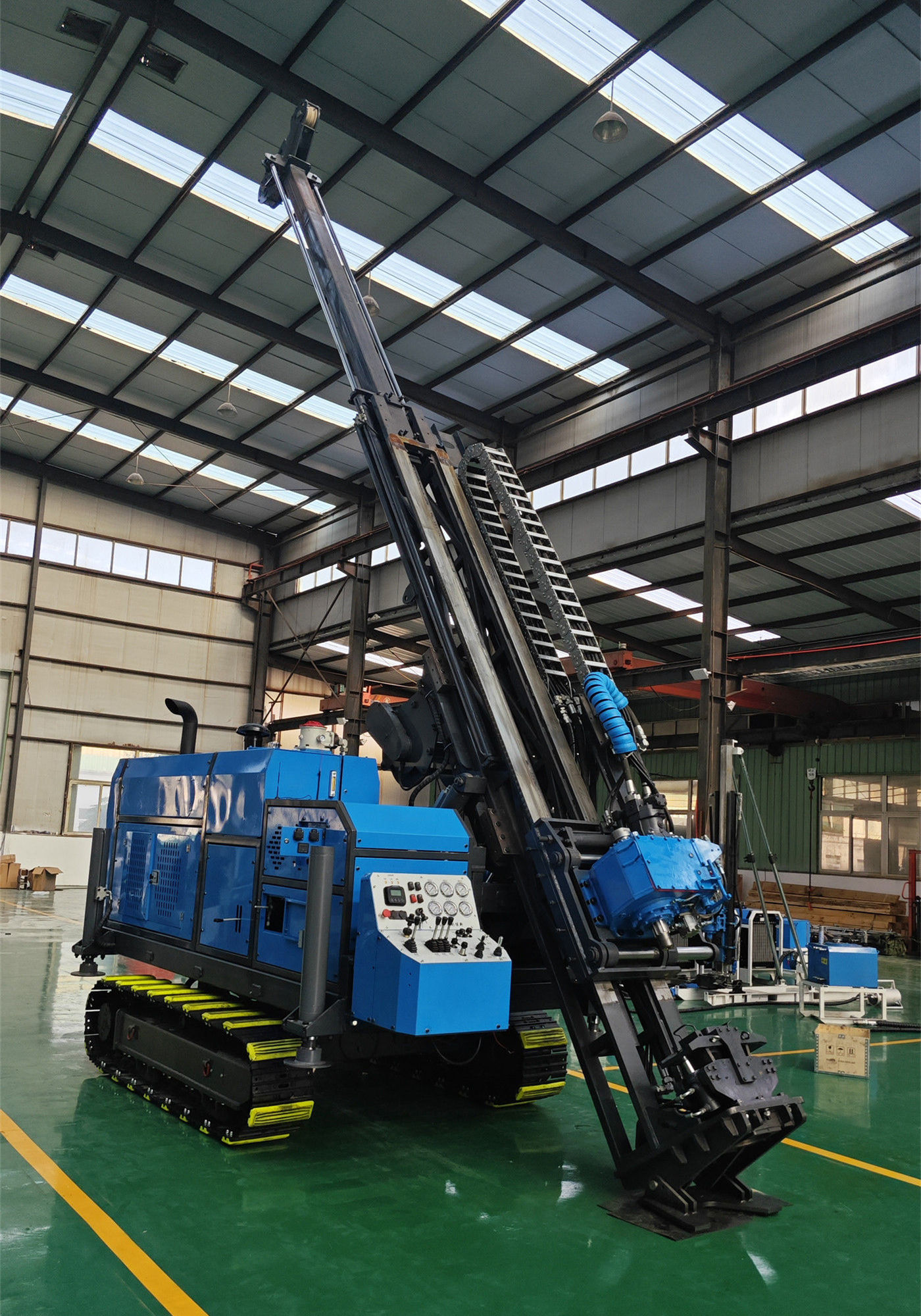

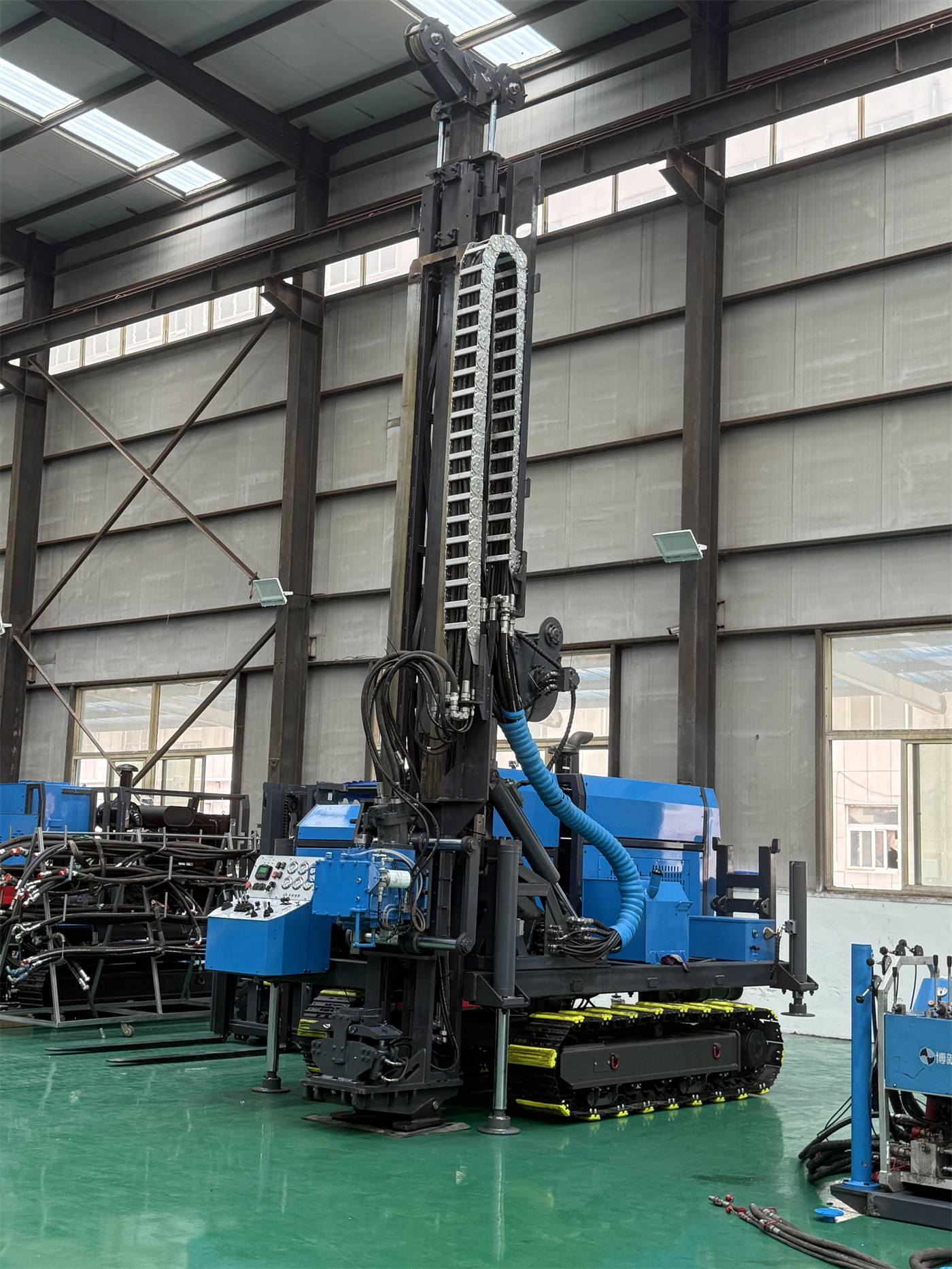

CR1000I là máy khoan lõi bánh xích một khối dành cho các nhiệm vụ thăm dò khoáng sản độ sâu trung bình. Toàn bộ máy tích hợp cụm động lực, hệ thống thủy lực, đầu quay, cột khoan, tời, bộ kẹp và hệ thống tuần hoàn bùn trên cùng một khung bánh xích, giảm công việc lắp đặt và kết nối mô-đun tại hiện trường, phù hợp hơn cho các dự án thăm dò cần thay đổi vị trí khoan thường xuyên, thi công liên tục và mở rộng nhiều khu vực.

🎯 Phù hợp hơn cho giai đoạn trung bình “từ phát hiện dị thường đến kiểm chứng thân quặng”

Đối với các dự án đã hoàn thành khảo sát bề mặt, khoanh định dị thường địa vật lý - địa hóa hoặc kiểm chứng khoan nông, giai đoạn sau thường cần khoan sâu hơn để xác nhận sự kéo dài của thân quặng, sự thay đổi chiều dày và mối quan hệ cấu trúc. CR1000I có độ sâu khoan tham chiếu đạt 1000 m với cỡ N, có thể bao phủ hầu hết các nhiệm vụ kiểm chứng tài nguyên trung bình, theo dõi thân quặng và khoan mật độ dày, cân bằng giữa độ sâu, tính cơ động và hiệu quả vận hành.

🥇 Thăm dò vàng: theo dõi mạch, đới biến đổi và sự kéo dài khoáng hóa sâu

Trong thăm dò vàng mạch thạch anh, vàng biến đổi kiến tạo và thân quặng ẩn, có thể bố trí lỗ khoan nghiêng hoặc gần thẳng đứng trong phạm vi góc 45°–90°, nhằm cắt qua đới khoáng hóa với góc hợp lý nhất. Lõi khoan thu được có thể dùng cho mô tả địa chất, phân tích cấu trúc, lấy mẫu phân tích và đánh giá tính liên tục của khoáng hóa, cung cấp cơ sở cho ước tính tài nguyên sau này.

🟠 Đồng, chì-kẽm và quặng đa kim: phù hợp lấy mẫu liên tục nhiều tầng

Đối với quặng đồng porphyr, mỏ skarn, quặng chì-kẽm và thân quặng đa kim, lỗ khoan thường cần xuyên liên tục qua đá vây quanh, đới biến đổi, đới đứt gãy và đoạn khoáng hóa. CR1000I có hệ thống tiến thủy lực toàn phần và tốc độ quay điều chỉnh, dễ dàng điều chỉnh thông số khoan theo sự thay đổi của địa tầng, giúp duy trì sự ổn định của dụng cụ trong lỗ và nâng cao khả năng kiểm soát lấy mẫu ở các đoạn đá khác nhau.

🔋 Thăm dò lithium và pegmatit: phù hợp kiểm chứng chiều dày và hướng kéo dài

Trong thăm dò spodumen pegmatit, quặng kim loại hiếm và các thân mạch khác, trọng tâm của lỗ khoan thường là kiểm chứng chiều dày, hướng dốc, góc dốc và sự kéo dài sâu của mạch. Máy này có thể bố trí các lỗ khoan với góc khác nhau, kết hợp hệ thống lấy mẫu cỡ N, H để thu thập lõi liên tục, tạo điều kiện đánh giá thêm ranh giới thân quặng và cấu trúc bên trong.

🏔️ Khả năng di chuyển bằng bánh xích ở vùng núi, khu mỏ và địa hình phức tạp

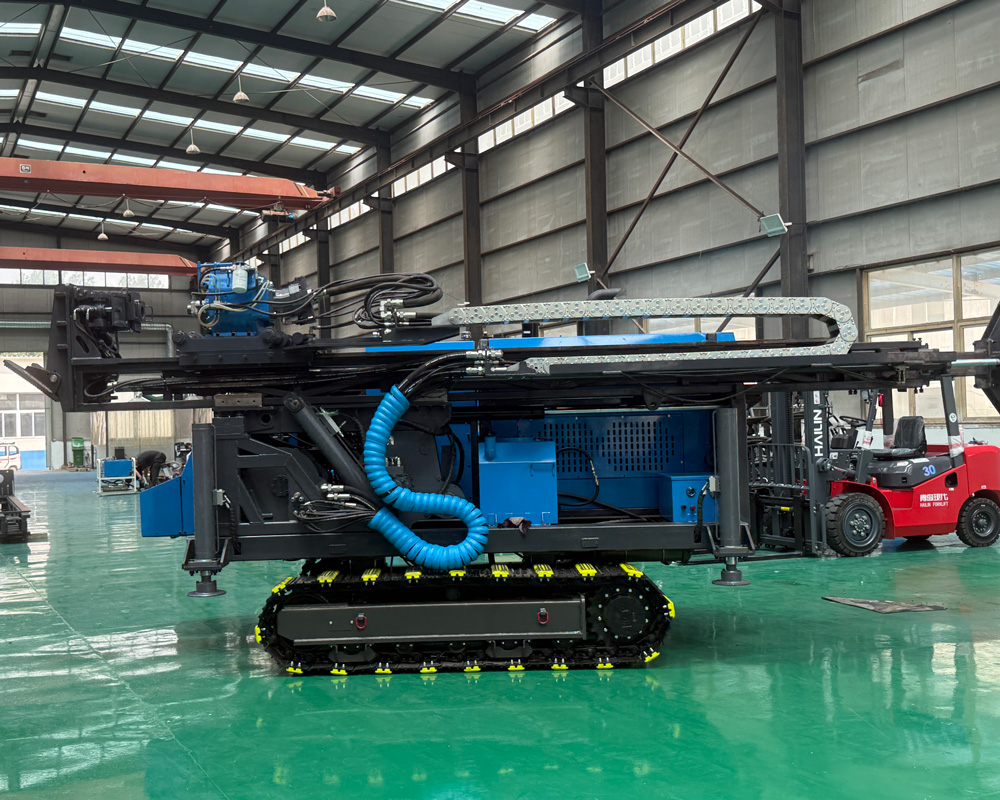

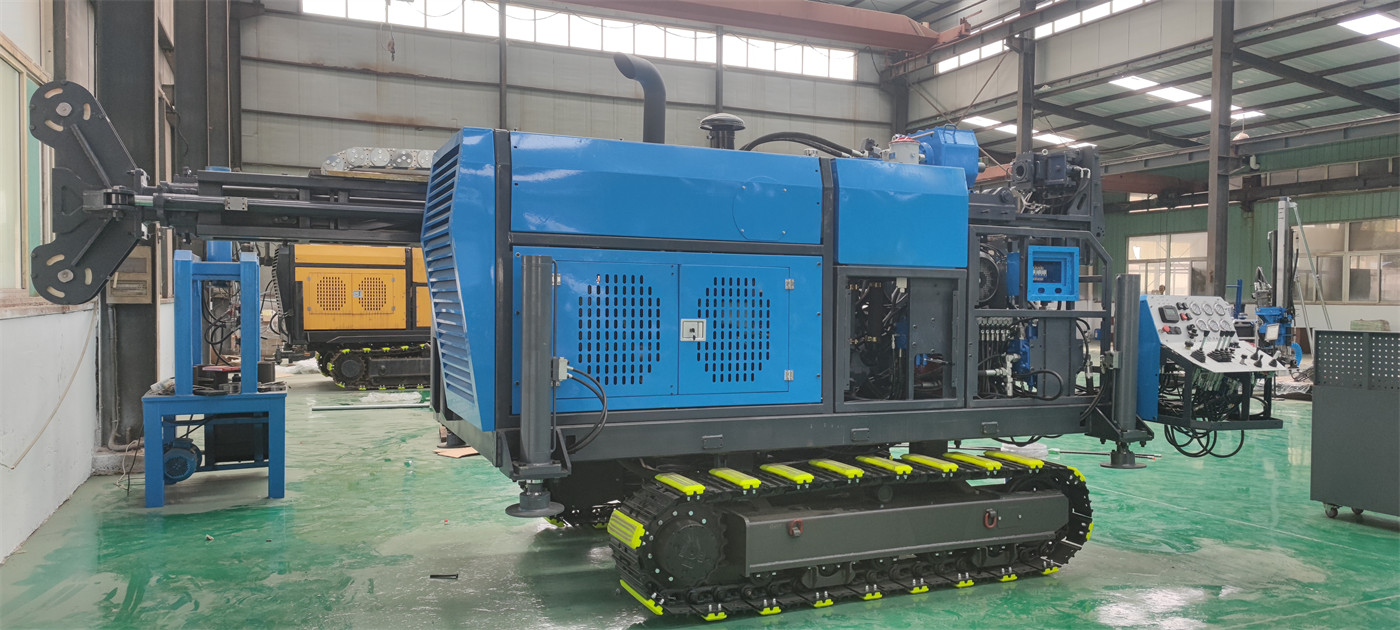

Khung gầm bánh xích có lực kéo tốt và khả năng thích ứng mặt đất, dễ dàng di chuyển trên đường mỏ, mặt đá dăm, bệ núi và mặt bằng không hoàn toàn cứng. Đối với các dự án có điểm khoan phân tán, cần di chuyển nhiều lần trên quãng đường ngắn, kết cấu một khối giúp giảm thời gian mất do cẩu lắp phụ trợ và lắp ráp lặp đi lặp lại.

📐 Góc khoan 45°–90° thuận lợi hơn cho việc bố trí lỗ khoan theo mục tiêu địa chất

Thăm dò địa chất không phải tất cả các lỗ khoan đều phù hợp thi công thẳng đứng. Đối với thân quặng nghiêng, đứt gãy, mạch và đới khoáng hóa dạng lớp, góc khoan nghiêng hợp lý thường quan trọng hơn việc chỉ tăng độ sâu. CR1000I hỗ trợ khoan trong phạm vi 45°–90°, có thể điều chỉnh hướng lỗ theo mặt cắt địa chất và thế nằm của đối tượng, nâng cao hiệu quả cắt qua thân quặng.

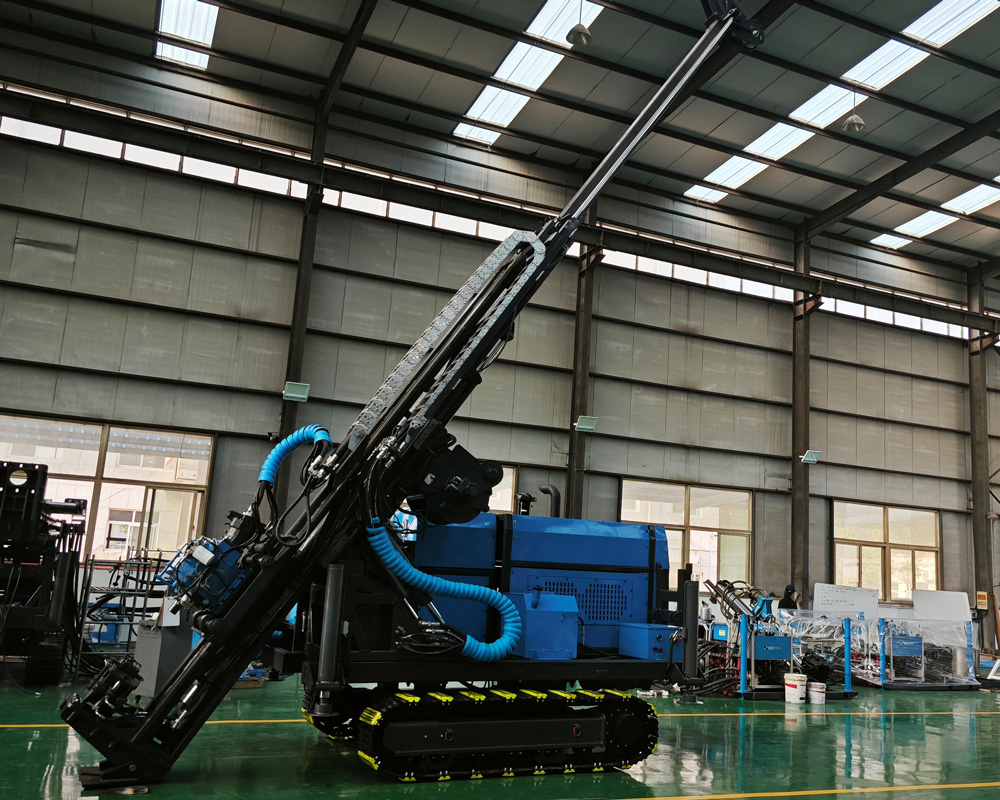

⚙️ Đầu quay 1200 N·m cân bằng mô-men xoắn và tốc độ

Đầu quay sử dụng truyền động bánh răng, mô-men xoắn tối đa 1200 N·m, tốc độ tối đa 1350 vòng/phút, được trang bị dịch chuyển ngang thủy lực. Đối với hoạt động lấy mẫu kim cương lỗ khoan trung bình, cấu hình này đáp ứng nhu cầu tốc độ cao, đồng thời giữ dự trữ mô-men xoắn để đối phó với sự thay đổi lực cản trong lỗ. Sau khi đầu quay dịch chuyển ngang, tạo không gian thao tác trực tiếp hơn cho việc xử lý miệng lỗ, thao tác cần khoan và bảo trì.

🧲 Lực nâng 185 kN tăng khả năng xử lý lỗ sâu

Khi độ sâu lỗ tăng, trọng lượng cột cần, ma sát thành lỗ và nguy cơ kẹt do địa tầng phức tạp đều tăng. CR1000I cung cấp lực tiến 63 kN và lực nâng 185 kN, ngoài việc khoan bình thường, còn cung cấp khả năng dự trữ đầy đủ cho việc nâng cần từ lỗ sâu, xử lý lực cản trong lỗ và thu hồi dụng cụ.

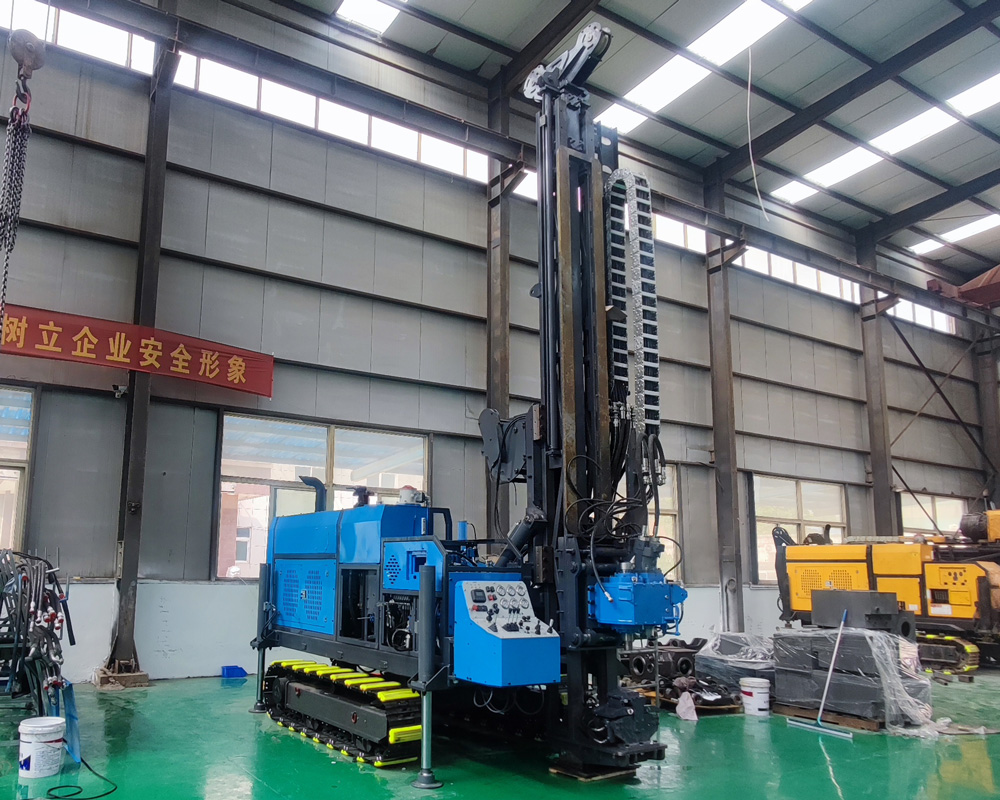

🧵 Tời cáp 1000 m phù hợp quy trình lấy mẫu dây cáp lỗ trung bình

Hệ thống tời sử dụng cáp thép 6 mm, sức chứa 1000 m, tốc độ nâng 98 m/phút. Kết hợp quy trình lấy mẫu dây cáp, giảm thời gian nâng toàn bộ cần mỗi lần lấy mẫu, phù hợp cho thu thập lõi liên tục, ghi chép địa chất sâu và các dự án cần nâng cao hiệu quả vận hành từng lỗ khoan.

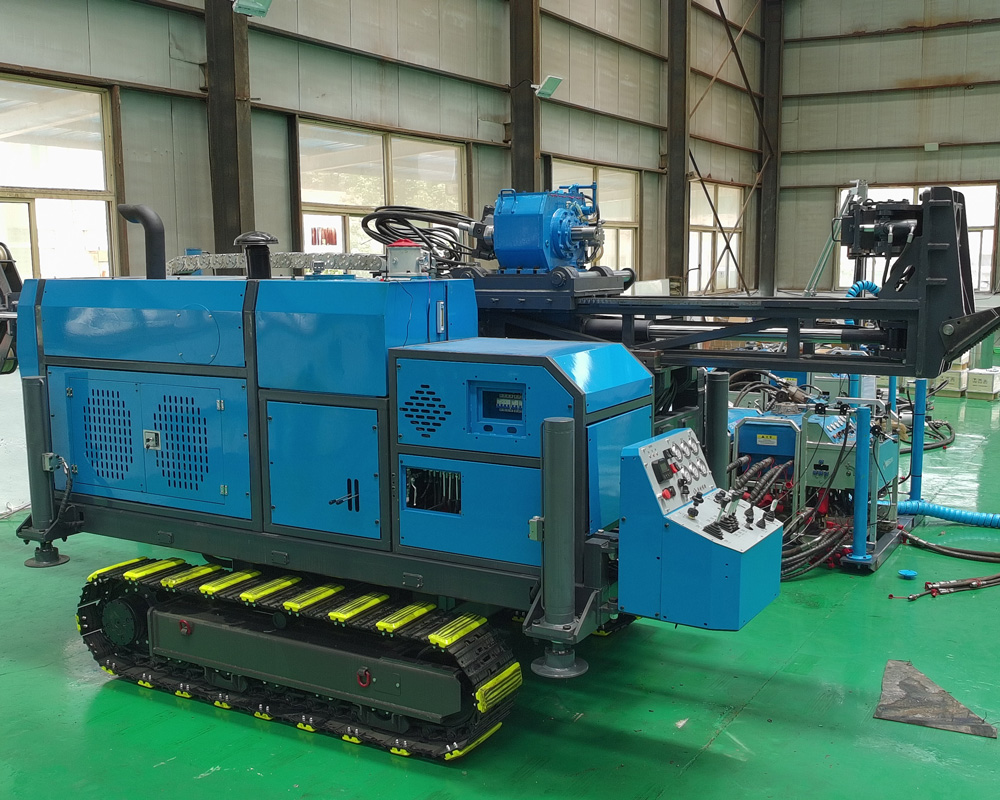

💧 Hệ thống bùn và ổn định thành lỗ

Hệ thống bùn 150 L/phút, 7 MPa dùng để làm mát mũi khoan, vận chuyển mùn khoan, ổn định thành lỗ và cải thiện điều kiện tuần hoàn trong địa tầng phức tạp. Khi gặp đá phong hóa mạnh, nứt nẻ, thất thoát dung dịch hoặc tầng chứa nước cục bộ, cần điều chỉnh tính năng bùn, lưu lượng tuần hoàn và biện pháp gia cố thành lỗ theo điều kiện địa tầng, không cố định sử dụng một thông số duy nhất.

🛢️ Lưu lượng bơm chính 250 L/phút hỗ trợ vận hành thủy lực liên tục

Lưu lượng bơm chính 250 L/phút, áp suất 25 MPa, lưu lượng bơm phụ 80 L/phút, sử dụng kết hợp làm mát bằng gió và nước. Đối với nhiệm vụ khoan kéo dài, kiểm soát nhiệt độ hệ thống thủy lực, tình trạng lọc và độ sạch dầu ảnh hưởng trực tiếp đến sự ổn định của đầu quay, bộ phận chấp hành và van điều khiển, do đó bảo trì hiện trường cần tập trung vào ô nhiễm dầu thủy lực và điều kiện tản nhiệt.

🚧 Các tình huống sử dụng điển hình

CR1000I phù hợp cho thăm dò khoáng sản như vàng, đồng, lithium, chì-kẽm, quặng đa kim, sắt, cũng có thể dùng cho điều tra địa chất khu vực, kiểm chứng cấu trúc sâu, khoan mật độ dày trong khu mỏ, nâng cấp tài nguyên, mở rộng ranh giới mỏ tăng trữ lượng và điều tra địa chất công trình cần dữ liệu lõi liên tục.

🪨 Phương pháp thi công trên các địa tầng khác nhau

Trong đá cứng nguyên khối, cần tập trung lựa chọn loại mũi khoan, tốc độ quay và áp lực khoan phù hợp; trong lớp phong hóa mạnh và lớp phủ rời rạc, cần chú ý đến ổn định thành lỗ và việc theo dõi ống chống; trong đới đứt gãy nứt nẻ, nên rút ngắn chiều dài mỗi hiệp khoan và giảm va đập cơ học; khi gặp mất dung dịch rõ rệt, nước khe nứt hoặc tầng chứa nước, cần kịp thời điều chỉnh hệ thống dung dịch rửa và biện pháp gia cố thành lỗ.

⚠️ Lưu ý khi sử dụng và lựa chọn

Trước khi thiết bị vào hiện trường, cần kiểm tra chiều rộng đường, độ dốc, khả năng chịu lực của mặt bằng và kích thước bệ khoan; trước khi thi công chính thức, cần xác nhận cấu hình cần khoan, ống mẫu, mũi khoan và hệ thống bùn dựa trên độ sâu mục tiêu, đường kính lỗ, góc khoan và điều kiện địa tầng; khi khoan sâu, cần liên tục kiểm tra tình trạng cáp thép, bộ kẹp, đầu quay, bộ lọc thủy lực và đường ống cao áp.

Do điều kiện địa chất thực tế, dụng cụ trong lỗ, góc khoan và phương pháp vận hành khác nhau, hiệu quả khoan cuối cùng, độ sâu và kết quả thu hồi lõi nên dựa trên điều kiện vận hành thực tế tại hiện trường.

📊 Thông số kỹ thuật chính
