CR1200I

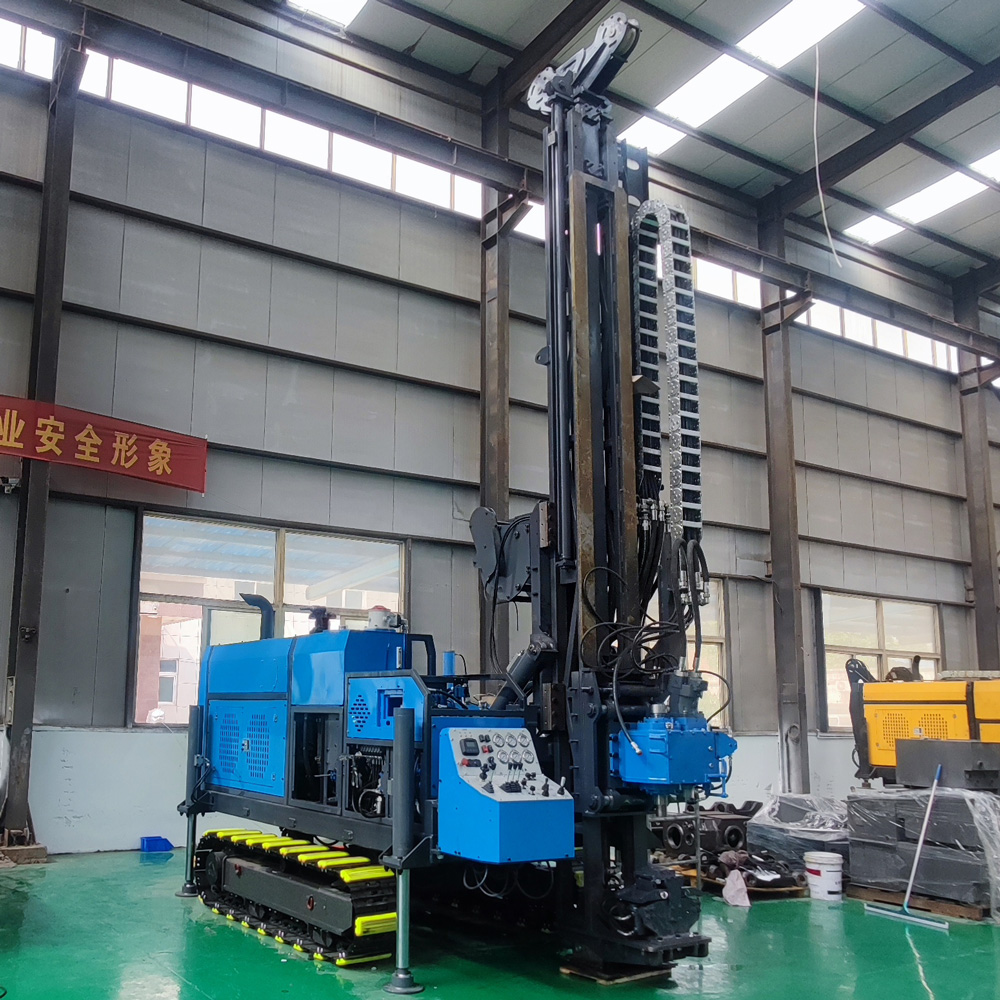

⛏️ Máy khoan lõi đá CR1200I thủy lực toàn phần liền khối 1200 m

CR1200I thiên về giai đoạn xác minh tài nguyên sâu và tăng trữ lượng mỏ liên tục. So với các dòng máy khoan trung bình thông thường, máy này được nâng cao hơn về mô-men xoắn đầu nguồn lực, lưu lượng thủy lực, đường kính kẹp và hệ thống cáp lõi, phù hợp cho các công trình thăm dò đã có kết quả địa chất nhất định và cần tiếp tục theo dõi xuống sâu hoặc ra ngoài ranh giới thân quặng.

🧭 Thiết bị khoan sâu cho giai đoạn chuyển từ “tìm quặng” sang “khống chế quặng”

Khi thân quặng bước đầu được phát hiện, trọng tâm công việc tiếp theo thường chuyển từ việc có khoáng hóa hay không sang việc thân quặng kéo dài sâu bao nhiêu, ranh giới ở đâu, có liên tục không và chất lượng ở độ sâu thay đổi ra sao. CR1200I có độ sâu khoan tham khảo 1200 m cho cỡ N và 1600 m cho cỡ B, phù hợp hơn cho các lỗ khoan khống chế thân quặng sâu, lỗ khoan bổ sung và lỗ khoan nâng cấp tài nguyên.

🥇 Vàng sâu: phù hợp nghiên cứu kéo dài xuống sâu và cấu trúc khống chế quặng

Trong các dự án vàng sâu, khoáng hóa thường liên quan chặt chẽ đến đứt gãy, đới cắt, mạch thạch anh và đới biến đổi. Khoan các lỗ khoan với góc độ khác nhau cắt qua cấu trúc mục tiêu có thể thu được lõi liên tục, phân tích chiều dày đới khoáng hóa, biến đổi đá vây quanh, quan hệ chồng lấn kiến trúc và đặc điểm kéo dài xuống sâu, cung cấp bằng chứng địa chất trực tiếp hơn cho việc mở rộng khai thác sâu và đánh giá tài nguyên.

🟠 Đồng và hệ thống porphyr: phù hợp xuyên qua lớp phủ dày và biến đổi nhiều giai đoạn

Các mỏ đồng lớn và mỏ porphyr thường có đặc điểm lớp phủ dày, phân đới biến đổi phức tạp, quy mô thân quặng lớn. Đầu nguồn lực tốc độ cao và mô-men xoắn tối đa 2200 N·m của CR1200I cho phép điều chỉnh trạng thái khoan trong các khoảng đá khác nhau, đáp ứng nhu cầu làm việc trên đá cứng nguyên khối và đới nứt nẻ cục bộ.

🧱 Khả năng xử lý đứt gãy sâu và đới nứt nẻ

Trong thi công lỗ khoan sâu, bùn đứt gãy, breccia, đới đá vỡ và vùng khe nứt dày đặc thường khó xử lý hơn đá cứng đơn thuần. Lúc này nên giảm chiều dài mỗi hiệp khoan, theo dõi kịp thời áp lực bơm và sự thay đổi nước hồi, đồng thời điều chỉnh dung dịch khoan, ống chống và thông số khoan dựa trên tình trạng ổn định của thành lỗ. Lực nâng 160 kN cung cấp dư địa đầy đủ hơn cho việc nâng cần và thu hồi dụng cụ trong các đoạn lỗ khoan phức tạp.

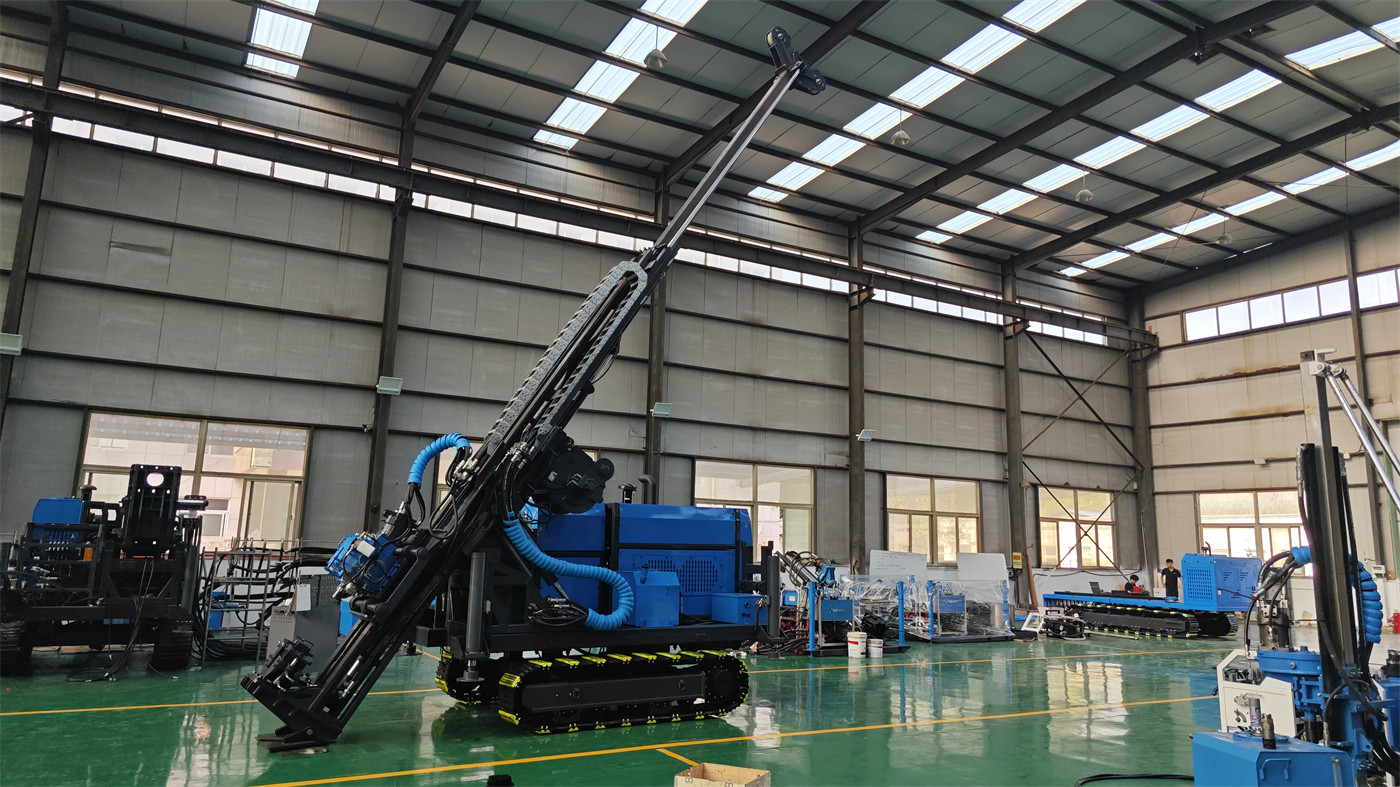

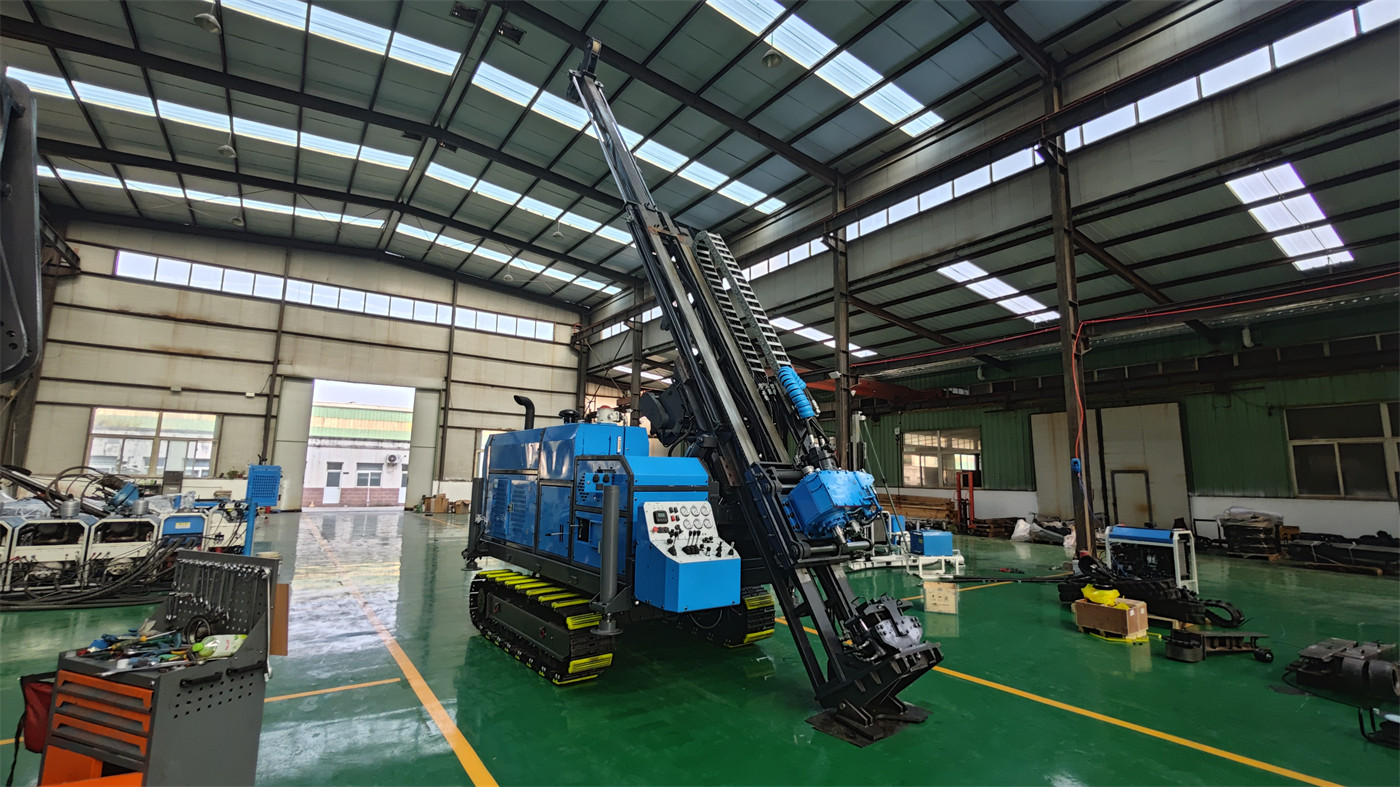

📐 Phạm vi 45°–90° phù hợp bố trí lỗ khoan đa hướng

Đối với thân quặng nghiêng, thân quặng dạng lớp và hệ thống khống chế quặng do kiến tạo, lỗ khoan nghiêng có thể cắt qua đới mục tiêu hiệu quả hơn. Máy này hỗ trợ góc khoan 45°–90°, có thể điều chỉnh theo mặt cắt địa chất, thế nằm thân quặng đã biết và bố trí tuyến thăm dò, không chỉ giới hạn ở chế độ khoan thẳng đứng đơn lẻ.

🔄 Tốc độ cao 1500 vòng/phút và chuyển đổi bánh răng nhiều cấp

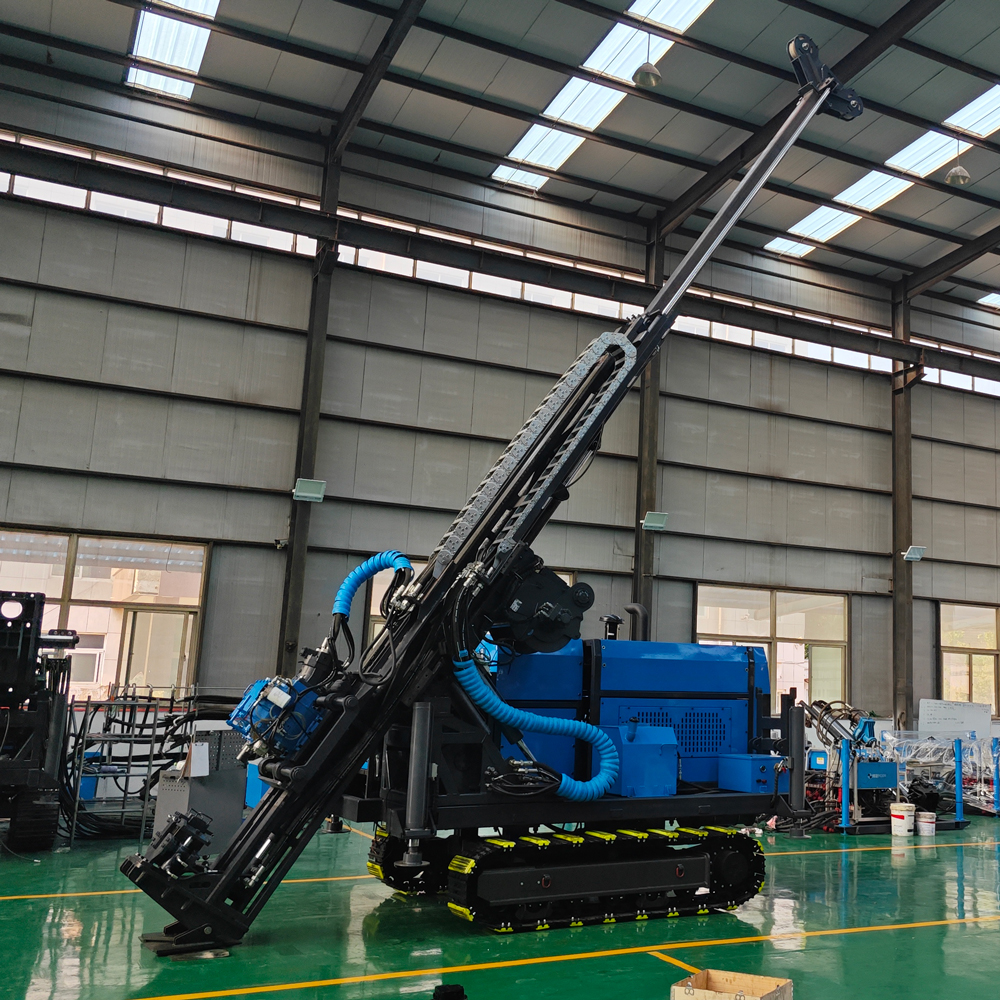

Đầu nguồn lực sử dụng truyền động bánh răng, tốc độ tối đa 1500 vòng/phút, mô-men xoắn tối đa 2200 N·m, cung cấp chuyển đổi bánh răng 1:2.2 / 1:3.3. Thông qua các tổ hợp tốc độ và mô-men xoắn khác nhau, có thể linh hoạt phù hợp với các cỡ lấy lõi và độ cứng đá khác nhau, đặc biệt thích hợp cho trường hợp các lớp đá xen kẽ xuất hiện trong lỗ khoan sâu.

🧲 Lỗ thông kẹp 150 mm tăng khả năng tương thích dụng cụ khoan

Đường kính lỗ thông của bộ kẹp là 150 mm, tương thích với các hệ thống cần khoan thông dụng như NQ, HQ, PQ, NTW, HTW, sử dụng kẹp thủy lực và cấu trúc chống tuột tự trọng hình nêm gỗ. Không gian lỗ thông lớn hơn cung cấp nhiều dư địa cấu hình hơn cho dụng cụ khoan, ống chống và thao tác miệng lỗ với các đường kính khác nhau.

🧵 Dung tích cáp 1200 m và tốc độ nâng 116 m/phút

Tời cáp có dung tích 1200 m, tốc độ nâng 116 m/phút, phù hợp cho việc thường xuyên rút ống trong ở các đoạn lỗ khoan sâu. Khi độ sâu lỗ khoan tăng, tỷ lệ thời gian khoan lõi bằng cáp sẽ tăng rõ rệt, do đó tốc độ tời và dung tích cáp ảnh hưởng trực tiếp đến thời gian phụ trợ cho mỗi hiệp khoan sâu.

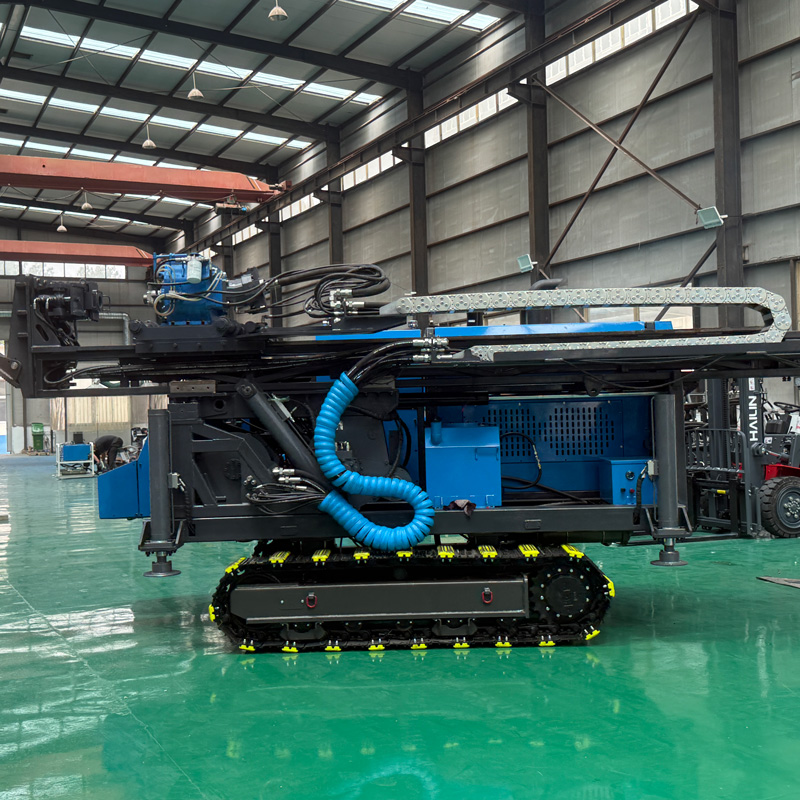

🛢️ Bơm chính 300 L/phút và áp suất 28 MPa

Hệ thống thủy lực có bơm chính lưu lượng 300 L/phút, áp suất 28 MPa, bơm phụ lưu lượng 120 L/phút, áp suất 21 MPa, được trang bị làm mát bằng gió và nước. Đối với thi công lỗ khoan sâu kéo dài, lưu lượng cao của hệ thống thủy lực không chỉ để “nhanh hơn”, mà quan trọng hơn là đảm bảo nhiều cơ cấu chấp hành vẫn phản hồi ổn định trong điều kiện tải cao.

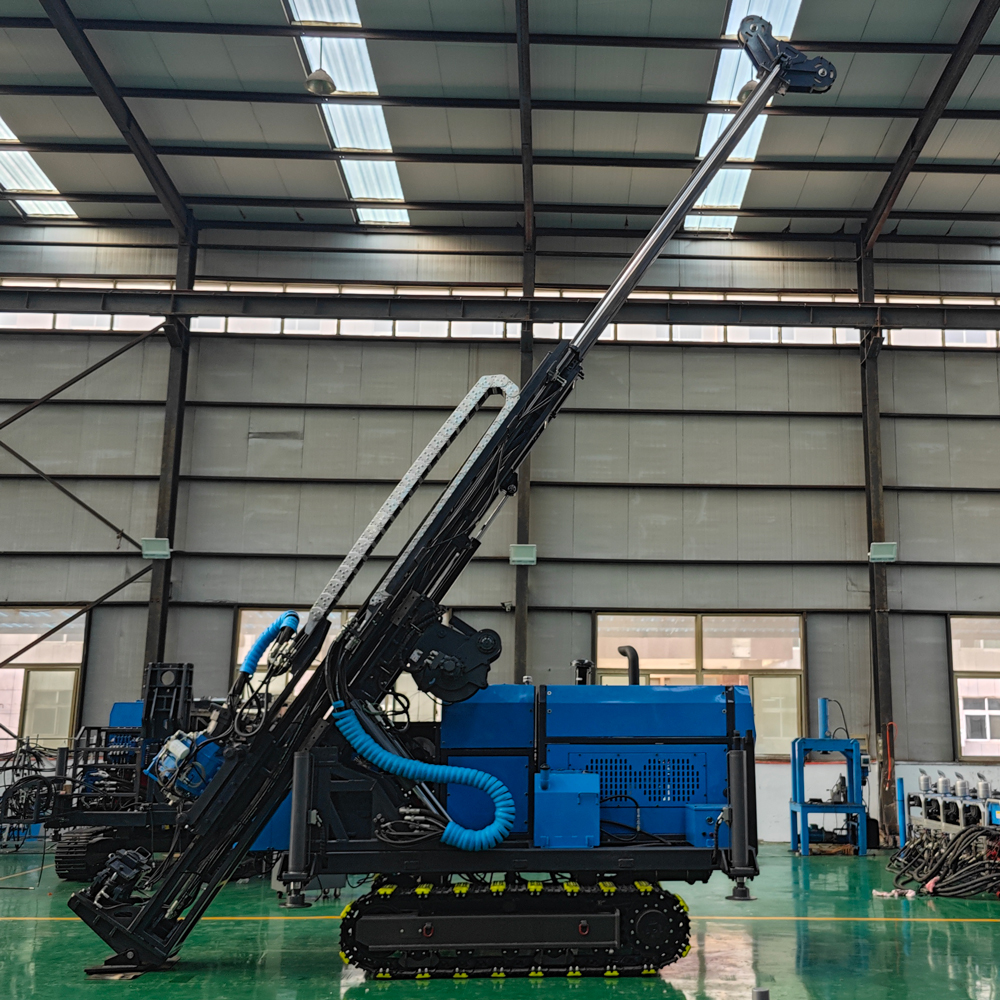

💧 Hệ thống dung dịch khoan 150 L/phút phục vụ tuần hoàn lỗ khoan sâu

Hệ thống dung dịch khoan có lưu lượng 150 L/phút, áp suất 7 MPa, dùng để vận chuyển mùn khoan, làm mát mũi khoan và ổn định thành lỗ. Đối mặt với khe nứt phát triển, nước hồi không ổn định và mất dung dịch cục bộ trong lỗ khoan sâu, cần điều chỉnh kịp thời độ nhớt, lượng mất nước và thông số tuần hoàn của dung dịch dựa trên biểu hiện trong lỗ, khi cần thiết áp dụng biện pháp chống thất thoát hoặc gia cố thành lỗ theo giai đoạn.

⛏️ Mở rộng biên và tăng trữ lượng mỏ, nâng cấp tài nguyên

CR1200I phù hợp cho các dự án đã ở giai đoạn thăm dò chi tiết, thăm dò hoặc sản xuất mỏ, dùng để khoan dày thêm bên ngoài thân quặng, khống chế ranh giới sâu, kiểm tra trụ quặng, thăm dò kéo dài xuống dưới khu vực khai thác và nâng cấp hạng tài nguyên. Dữ liệu lõi liên tục có thể kết hợp với địa vật lý lỗ khoan, phân tích hóa học và mô hình địa chất 3D, nâng cao độ tin cậy của đánh giá tài nguyên sâu.

🌍 Loại khoáng sản và loại dự án áp dụng

Có thể sử dụng cho thăm dò vàng, đồng, chì-kẽm, niken, lithium, sắt và quặng đa kim, cũng như các dự án khảo sát địa chất công trình lớn, nghiên cứu cấu trúc sâu và các dự án khoa học trái đất cần thông tin lõi liên tục. Đối với các loại khoáng sản khác nhau, thông số thân máy là giống nhau, nhưng dụng cụ khoan, mũi khoan, dung dịch khoan và quy trình miệng lỗ cần được cấu hình riêng theo điều kiện địa tầng.

🏔️ Cấu trúc bánh xích liền khối giảm độ phức tạp di chuyển cho dự án sâu

Khoan sâu thường kéo dài thời gian, nhiều thiết bị phụ trợ, do đó mỗi lần đổi vị trí lỗ khoan đều đòi hỏi chi phí tổ chức cao. Nền tảng bánh xích liền khối giảm bớt việc tháo lắp lặp lại giữa trạm nguồn, mô-đun thủy lực và hệ thống cột, thuận tiện hơn khi di chuyển khoảng cách ngắn giữa các bệ mỏ, phù hợp cho khu vực thăm dò bố trí lỗ khoan liên tục.

⚠️ Lưu ý khi thi công lỗ khoan sâu

Sau khi vào đoạn lỗ khoan trên 1000 m, cần chú trọng hơn đến kiểm soát độ lệch lỗ khoan, mài mòn cần khoan, tình trạng cáp, tính năng dung dịch khoan và thay đổi lực cản trong lỗ; nếu xuất hiện giảm nước hồi, mô-men xoắn bất thường, lực nâng tăng hoặc thay đổi cát trong nước hồi, cần kịp thời xác định xem có nguy cơ mất dung dịch, sập lỗ, co lỗ hoặc kẹt cần hay không, tránh tiếp tục khoan tăng áp một cách mù quáng.

Do điều kiện địa chất thực tế, dụng cụ trong lỗ, góc khoan và phương pháp vận hành khác nhau, hiệu quả khoan cuối cùng, độ sâu và tỷ lệ thu hồi lõi phụ thuộc vào điều kiện hiện trường.

📊 Thông số kỹ thuật chính
