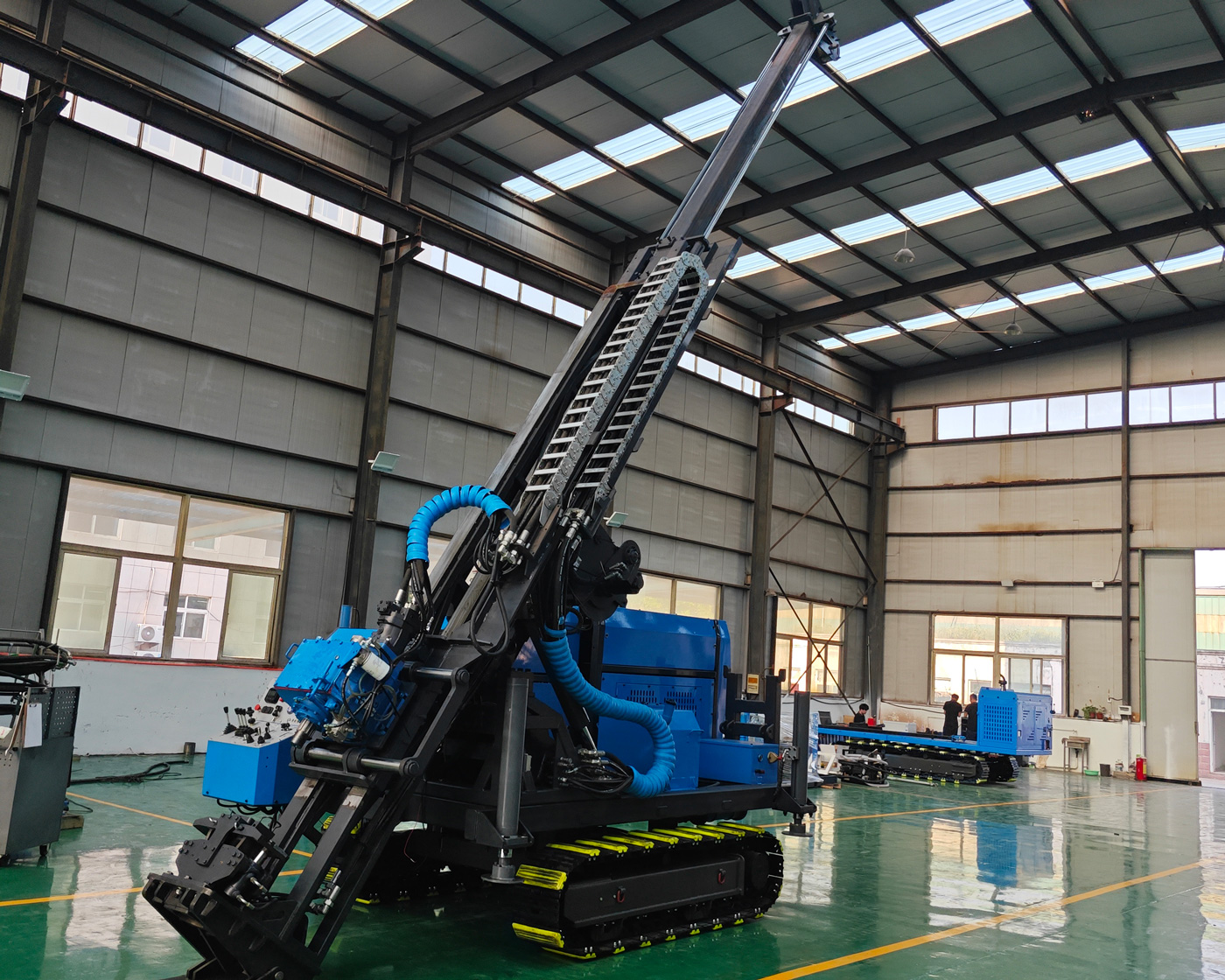

CR1600I

⛏️ Máy khoan lõi liền khối thủy lực hoàn toàn CR1600I cho độ sâu lớn

CR1600I được định vị cho các nhiệm vụ khoan lõi đá sâu với tải trọng cao hơn và chu kỳ dài hơn. Nó không chỉ đơn giản là tăng độ sâu khoan, mà còn đồng thời nâng cao mô-men xoắn đầu quay, lưu lượng hệ thống thủy lực, dung lượng tời, khả năng tuần hoàn bùn và dự trữ công suất toàn máy, phù hợp cho các dự án thăm dò khoáng sản quy mô lớn, điều tra tài nguyên chiến lược sâu và các tình huống thi công cường độ cao cần lấy mẫu lõi liên tục trong thời gian dài.

🌐 Hướng tới thăm dò tài nguyên sâu, không phải hoạt động nông và trung bình thông thường

Khi tài nguyên nông dần được phát hiện và khai thác, trọng tâm thăm dò thường chuyển sang phần sâu của thân quặng, khu vực ngoại vi và các mục tiêu ẩn dưới lớp phủ. CR1600I có độ sâu khoan tham khảo 2000 m cho thông số B, 1500 m cho thông số N và 850 m cho thông số H, phù hợp hơn để đảm nhận các lỗ khoan xác nhận sâu, lỗ khoan kiểm soát siêu sâu và nhiệm vụ thay thế tài nguyên liên tục trong các khu mỏ lớn.

🥇 Thăm dò vàng sâu và thân quặng ẩn

Trong các dự án vàng sâu, thân quặng ẩn và khoáng hóa do cấu trúc kiểm soát, lỗ khoan thường cần xuyên qua lớp phủ dày, đới đứt gãy, vùng biến đổi đá vây quanh và các mạch đa kỳ. Lõi khoan sâu cung cấp thông tin liên tục về địa tầng, cấu trúc và khoáng hóa, giúp xác định khoáng hóa có kéo dài xuống sâu hay không, các cấu trúc khác nhau có kết nối với nhau không, và các đoạn cấp cao có tính liên tục hay không.

🟠 Đồng lớn và mỏ porphyr

Các mỏ đồng porphyr, đồng-vàng và hệ thống đa kim loại lớn thường có quy mô lớn, chôn sâu và phân đới biến đổi phức tạp, đòi hỏi khả năng hoạt động liên tục cao hơn từ máy khoan. Mô-men xoắn tối đa 4800 N·m và tốc độ tối đa 1500 vòng/phút của CR1600I cung cấp dải làm việc rộng hơn cho các giai đoạn khoan khác nhau, thuận tiện để điều chỉnh thông số trong đá cứng, đới nứt nẻ và các đường kính lỗ khác nhau.

🔋 Điều tra sâu lithium, niken và khoáng sản chiến lược

Đối với pegmatit spodumen, quặng niken, kim loại hiếm và khoáng sản chiến lược, giá trị của lỗ khoan sâu không chỉ là "khoan sâu hơn", mà còn ở việc thu được lõi hoàn chỉnh để so sánh thạch học, xác định cấu trúc và mô hình hóa ranh giới sâu. CR1600I phù hợp cho các lỗ khoan xác nhận sâu và lỗ khoan kiểm soát khu vực dị thường trọng điểm trong các dự án quy mô lớn.

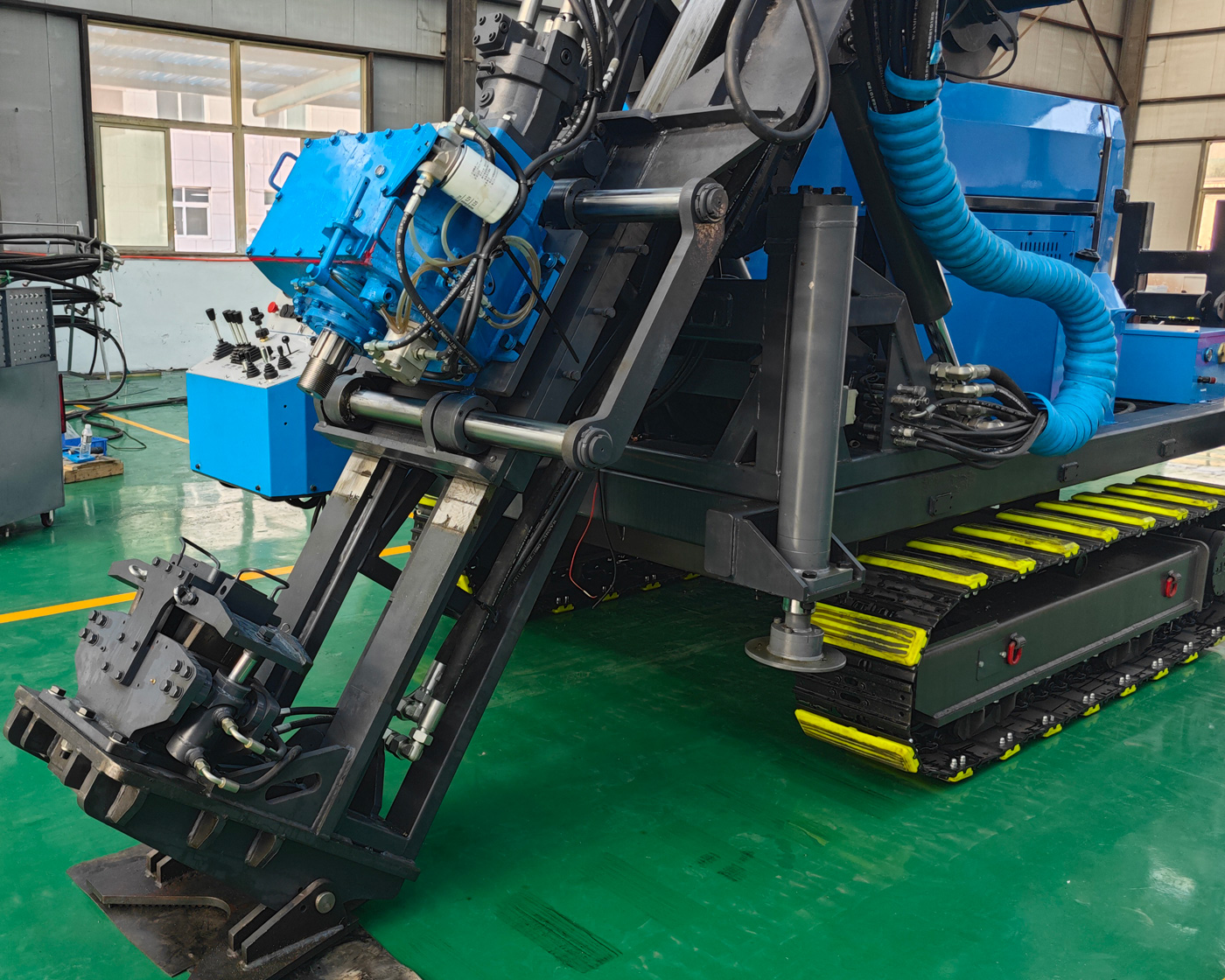

🧱 Mô-men xoắn cao 4800 N·m phù hợp hơn cho giai đoạn lỗ sâu tải trọng cao

Khi lỗ khoan ngày càng sâu, trọng lượng cột cần khoan và ma sát trong lỗ tăng liên tục, nguy cơ kẹt, thu hẹp đường kính và lệch lỗ trong địa tầng phức tạp cũng rõ ràng hơn. Mô-men xoắn tối đa 4800 N·m cung cấp không gian thích ứng tải trọng lớn hơn cho đầu quay, trong khi vẫn duy trì tốc độ lấy mẫu, đồng thời xử lý tốt hơn các đoạn lỗ có thay đổi lực cản rõ rệt trong lỗ sâu.

🛢️ Hệ thống thủy lực 31 MPa là nền tảng cho khả năng tải cao của toàn máy

Lưu lượng bơm chính 320 L/phút, áp suất 31 MPa; lưu lượng bơm phụ 160 L/phút, áp suất 23 MPa. Hệ thống thủy lực lưu lượng lớn hỗ trợ đầu quay, bộ phận tiến, dịch chuyển ngang và các cơ cấu chấp hành khác hoạt động phối hợp dưới điều kiện tải cao. Trong quá trình thi công kéo dài, cần kiểm soát chặt chẽ độ sạch của dầu thủy lực, chênh áp bộ lọc và nhiệt độ hệ thống để tránh suy giảm hiệu suất.

💧 Hệ thống tuần hoàn bùn 250 L/phút phục vụ khoan lỗ dài

Trong lỗ sâu, khoảng cách vận chuyển mùn khoan dài hơn, nhiệt độ lỗ, ma sát và sự ổn định của dòng nước trở về đều ảnh hưởng đến khoan. Hệ thống bùn CR1600I có lưu lượng 250 L/phút, áp suất 7 MPa, cung cấp khả năng tuần hoàn lớn hơn cho làm mát mũi khoan, vận chuyển mùn và ổn định thành lỗ. Khi gặp mất dung dịch sâu và tầng chứa nước khe nứt, cần điều chỉnh hệ thống bùn kịp thời dựa trên thay đổi dòng nước trở về.

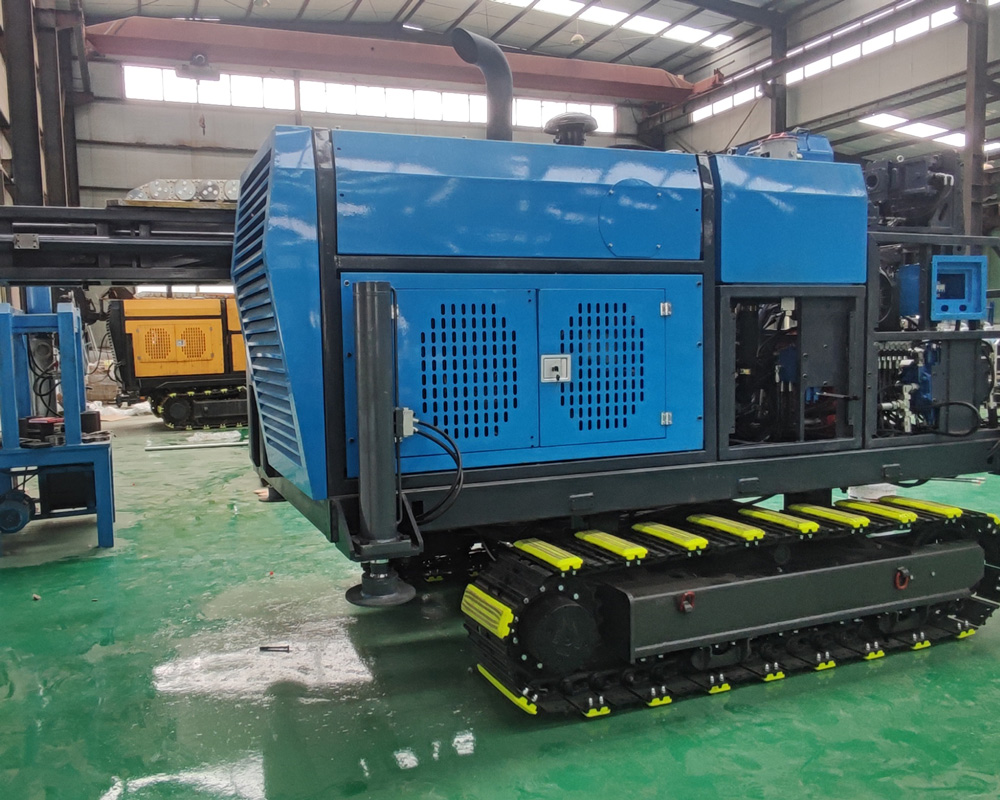

🧵 Dung lượng tời 1800 m phù hợp cho lấy mẫu lõi bằng dây cáp siêu sâu

Hệ thống tời sử dụng cáp thép 6 mm, dung lượng 1800 m, tốc độ nâng 118 m/phút. Đối với lỗ khoan sâu cấp N 1500 m, khoảng cách kéo ống lõi bên trong rất dài, dung lượng và tốc độ tời ảnh hưởng đáng kể đến thời gian phụ trợ cho mỗi hiệp khoan, do đó cấu hình này thiên về điều kiện lấy mẫu lõi liên tục trong lỗ sâu.

🧲 Lực nâng 185 kN và lỗ thông kẹp 150 mm

Lực tiến 63 kN và lực nâng 185 kN cung cấp biên độ cao hơn cho việc kiểm soát cột cần và thu hồi dụng cụ; lỗ thông của bộ kẹp 150 mm tương thích với các hệ thống cần khoan NQ, HQ, PQ, NTW, HTW. Đối với các dự án sâu, kẹp ổn định và khả năng nâng đủ lớn liên quan trực tiếp đến không gian xử lý sự cố trong lỗ.

📐 Khả năng khoan nghiêng phục vụ mô hình hóa không gian thân quặng sâu

CR1600I hỗ trợ góc khoan 45°–90°, có thể bố trí các lỗ khoan sâu với độ nghiêng khác nhau dựa trên thế nằm của thân quặng, hướng đứt gãy và kết quả khoan hiện có. Thông qua các lỗ khoan đa hướng để kiểm soát không gian, có thể giảm sự không chắc chắn trong việc đánh giá thân quặng nghiêng chỉ bằng lỗ thẳng đứng, đồng thời tăng cường mức độ ràng buộc của mô hình địa chất ba chiều.

🏗️ Phù hợp cho khu vực thăm dò lớn và tổ chức thi công dài hạn

Các dự án thăm dò sâu quy mô lớn thường có chu kỳ một lỗ khoan dài, nhiều vật tư đi kèm và tổ chức thi công phức tạp. Cấu trúc bánh xích liền khối tập trung các hệ thống chính trên cùng một nền tảng, giảm kết nối lặp lại giữa các mô-đun thiết bị, đồng thời thuận tiện cho việc điều chỉnh và định vị lại trong phạm vi ngắn trong khu mỏ, phù hợp hơn cho các dự án dài hạn tại hiện trường.

⛏️ Mục đích sử dụng điển hình

CR1600I có thể được sử dụng để thăm dò sâu các mỏ vàng lớn, đồng, niken, lithium, sắt, đa kim loại, cũng như điều tra địa chất khu vực cấp quốc gia, xác minh cấu trúc sâu, thăm dò tài nguyên thay thế mỏ, đánh giá thân quặng ẩn và các dự án địa chất kỹ thuật và nghiên cứu khoa học cần dữ liệu lõi liên tục từ lỗ khoan sâu.

🪨 Ảnh hưởng của sự thay đổi địa tầng lỗ sâu đến thông số thi công

Đoạn đá cứng nguyên khối thường yêu cầu tốc độ ổn định và áp lực khoan hợp lý; đới phá hủy nên chú trọng kiểm soát hiệp khoan và gia cố thành lỗ bằng dung dịch rửa; đoạn khe nứt chứa nước cần quan sát lưu lượng nước trở về và thay đổi áp suất; khi mất dung dịch nghiêm trọng, cần kịp thời áp dụng các biện pháp chống thất thoát, chống ống hoặc xử lý theo giai đoạn. Khoan lỗ sâu không thể sử dụng một thông số cố định trong thời gian dài, cần điều chỉnh động theo độ sâu lỗ và sự thay đổi địa tầng.

🛡️ Trọng điểm bảo trì trong hoạt động kéo dài

Thi công cường độ cao nên thiết lập chế độ kiểm tra định kỳ cho dầu thủy lực, bộ lọc, hệ thống làm mát, cáp thép, bộ kẹp, ren cần khoan và vòng bi đầu quay. Đặc biệt trong giai đoạn cuối của lỗ sâu, bất kỳ sự mài mòn hoặc nhiễm bẩn nhỏ nào cũng có thể phóng đại thành rủi ro dừng máy, do đó bảo trì phòng ngừa quan trọng hơn sửa chữa sau sự cố.

⚠️ Ghi chú về thông số tài liệu

Tiêu đề mô hình trong cột cuối cùng của bảng tổng động cơ PDF hiển thị "BX1500T", trong khi các bảng thông số khác trên cùng trang tương ứng với BX1600T; trang này chỉ tổng hợp theo các thông số động cơ được cung cấp trong cột đó như 6CTA8.3, 153 kW, 8.3 L, không suy luận thêm về sự khác biệt tiêu đề mô hình trong tài liệu gốc.

Do điều kiện địa chất thực tế, dụng cụ trong lỗ, góc khoan và phương pháp vận hành khác nhau, hiệu quả khoan cuối cùng, độ sâu và tỷ lệ thu hồi lõi phụ thuộc vào điều kiện hiện trường.
