Máy khoan ngầm dạng tích hợp

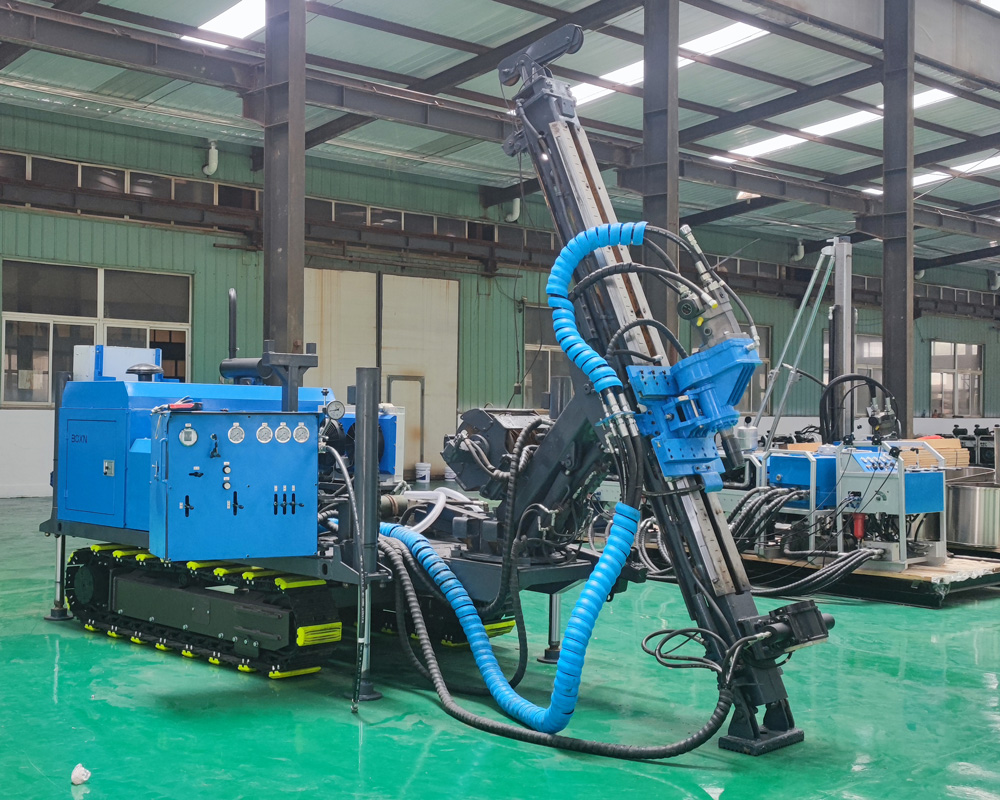

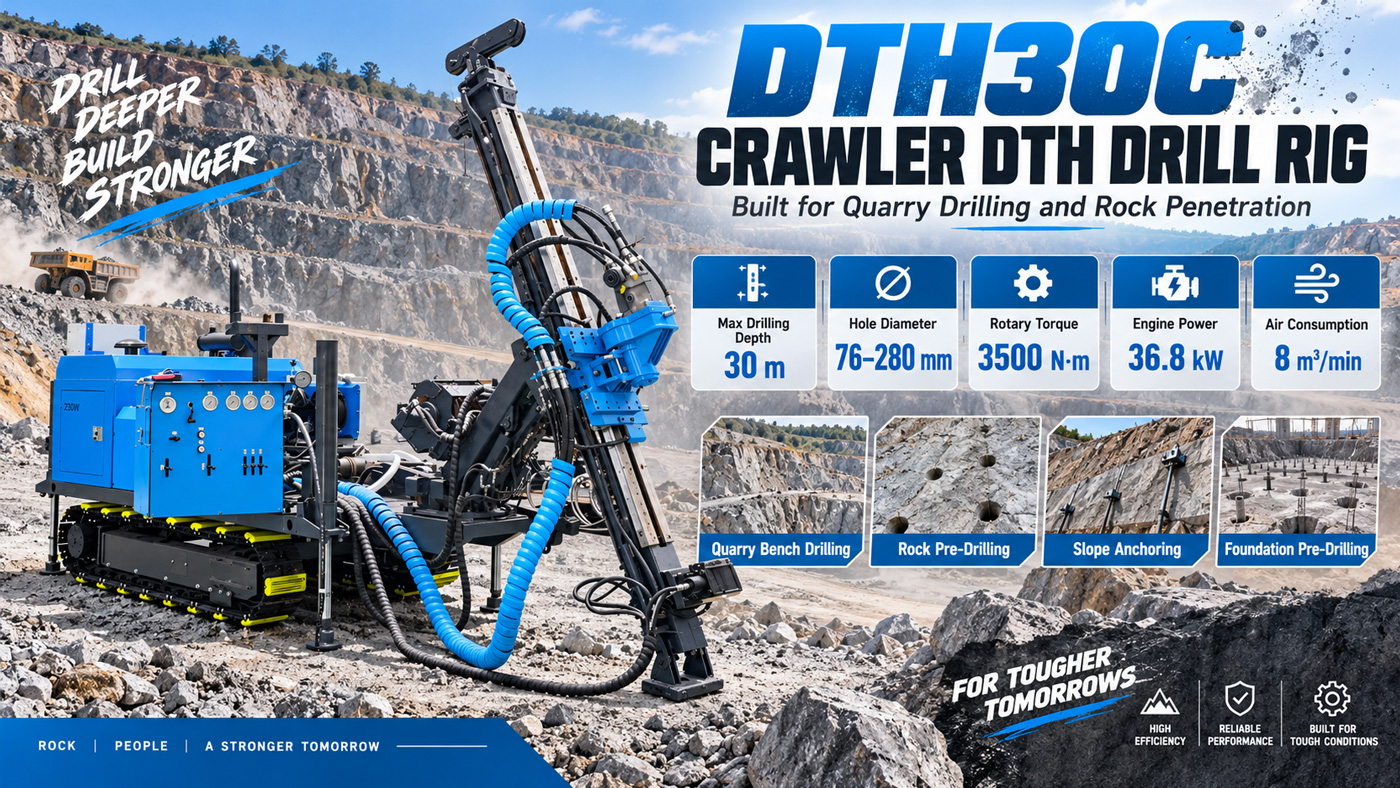

DTH30C là máy khoan dùi hơi thủy lực bánh xích kiểu compact được thiết kế cho khoan đá công trình, neo gia cố mái dốc, khoan sơ bộ móng và thi công mỏ đá. Thiết bị có độ sâu khoan tối đa 30 m, đường kính lỗ khoan 76–280 mm, mô-men xoắn quay tối đa 3500 N·m, phù hợp cho thi công lỗ ngắn và lỗ nông đến trung bình trong tầng đá có độ cứng trung bình đến cao. Ưu điểm của máy không nằm ở khả năng khoan giếng sâu, mà ở thân máy compact, khả năng di chuyển bằng bánh xích, thi công đa góc và khả năng thích ứng với điều kiện đá cứng trong công trình.
DTH30C có độ sâu khoan tối đa 30 m, phù hợp hơn cho các dự án như lỗ neo thanh, lỗ neo cáp, lỗ thoát nước, lỗ khoan sơ bộ móng, lỗ ngắn tại mỏ đá và khoan sơ bộ cọc ngắn. Đối với thi công giếng nước sâu trên 200 m, 300 m, nên chọn máy khoan giếng nước chuyên dụng, không nên sử dụng máy khoan dùi hơi công trình cấp 30 mét này như thiết bị khoan giếng nước sâu.
Tài liệu đưa ra độ cứng đá áp dụng khoảng f = 8–24, phù hợp với đá vôi, đá granite, đá sa thạch, đá bazan và các tầng đá có độ cứng trung bình đến cao khác. Trong thi công thực tế, cần chọn búa dùi hơi và mũi khoan dựa trên mức độ nguyên vẹn của đá, độ mài mòn và đường kính lỗ khoan; đặc biệt trong điều kiện đá cứng phải đảm bảo cung cấp khí nén và bôi trơn búa dùi hơi.
DTH30C có thể được sử dụng cho lỗ neo thanh, lỗ neo cáp và lỗ thoát nước trong mái dốc đường bộ, mái dốc đường sắt, mái dốc hố móng và kết cấu tường chắn. Thiết bị có góc xoay 18–180°, có thể điều chỉnh tư thế khoan theo hướng lỗ thiết kế. Trước khi thi công mái dốc cần kiểm tra độ ổn định của nền tảng, nguy cơ đá rơi và điều kiện chống đỡ, tránh để thiết bị làm việc trực tiếp trên mặt dốc không ổn định.
Trong thi công móng thiết bị, cọc lan can, cọc ngắn và nền đá cứng, khi gặp tầng đá nguyên vẹn có thể sử dụng khoan dùi hơi trước để tạo lỗ khoan sơ bộ, giảm lực cản cho việc đóng cọc hoặc lắp đặt sau này. Hành trình trượt 3,2 m và hành trình hiệu dụng 2,2 m phù hợp cho thi công cần khoan trung bình-ngắn và cọc ngắn, vừa giữ thân máy compact vừa đáp ứng nhịp độ công trình thông thường.
Tại mỏ đá, bãi đá và công trình lộ thiên, DTH30C có thể được sử dụng cho lỗ tầng, lỗ phá đá phụ trợ và lỗ công trình cục bộ. So với máy khoan lỗ nổ mìn lớn, máy phù hợp hơn với môi trường thi công có mặt bằng chật hẹp, độ sâu lỗ nông, cần điều chỉnh vị trí lỗ thường xuyên, đặc biệt phù hợp với đội thi công quy mô vừa và nhỏ.
Các công trình đường bộ như gia cố mái dốc, thoát nước, chuẩn bị đào đá và móng lan can đều có thể cần khoan lỗ nông đến trung bình. Khung gầm bánh xích giúp thiết bị di chuyển quãng ngắn dọc theo đường công vụ, có ưu thế bám tốt hơn thiết bị bánh lốp thông thường khi gặp sỏi đá, đất đầm chặt và mặt bằng hơi gồ ghề.

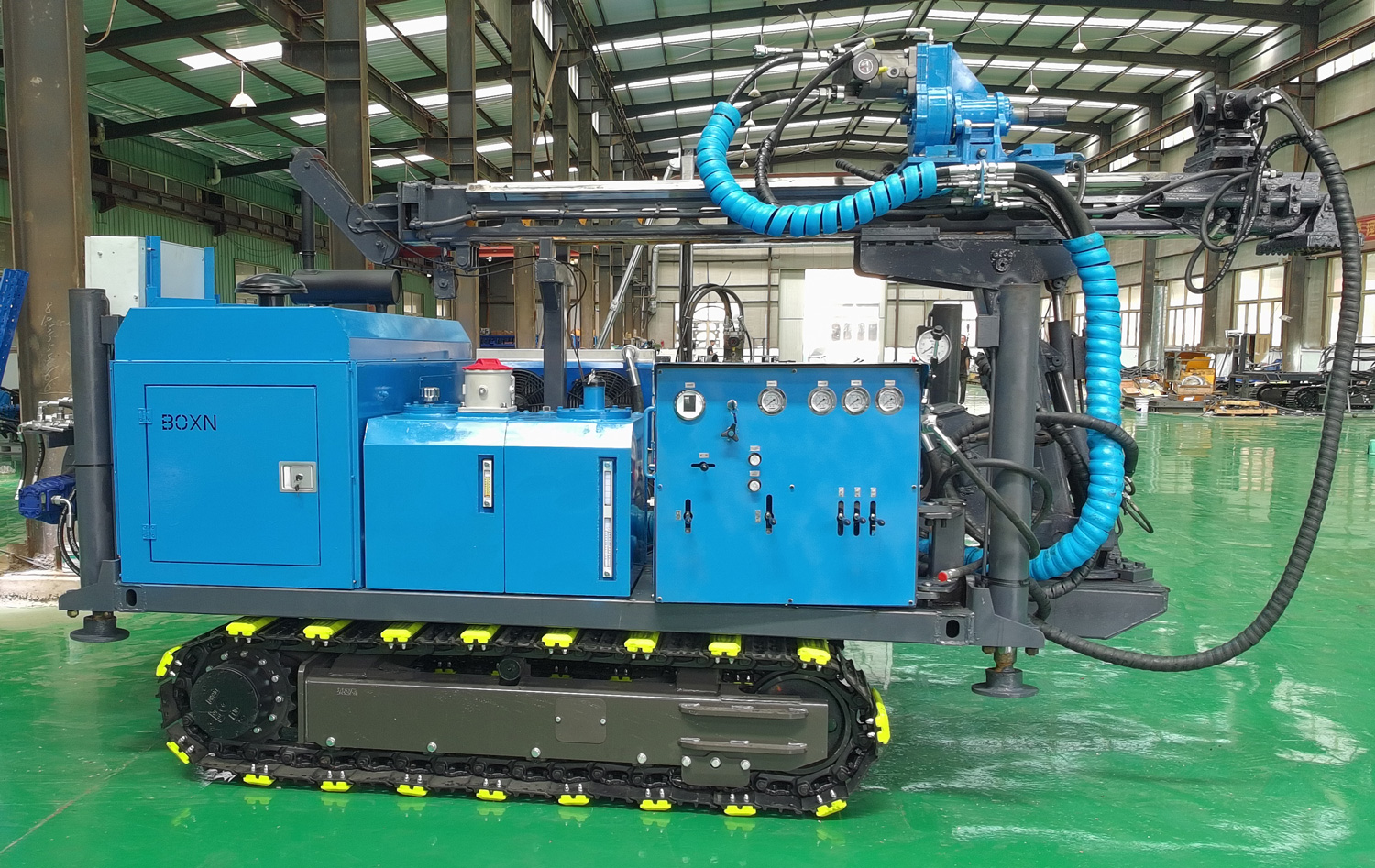

Thiết bị sử dụng khung gầm bánh xích cao su công trình, so với thiết bị vận chuyển bánh lốp thông thường có khả năng bám tốt hơn trên sỏi đá, đất đầm chặt, đường chưa cứng hoàn toàn và địa hình gồ ghề thông thường. Đồng thời, bánh xích cao su thân thiện hơn với mặt đường đã trải và mặt sàn bê tông, phù hợp cho thi công đô thị và khu công nghiệp.
Mô-men xoắn quay tối đa 3500 N·m có thể đáp ứng nhu cầu khoan dùi hơi cho hầu hết lỗ công trình 76–280 mm. Trong thi công thực tế, quay, đẩy và đập cần được phối hợp hài hòa; nếu lực cản quay liên tục tăng, lượng mùn trào ra giảm hoặc mũi khoan rung lắc rõ rệt, cần kịp thời điều chỉnh thông số và làm sạch lỗ.

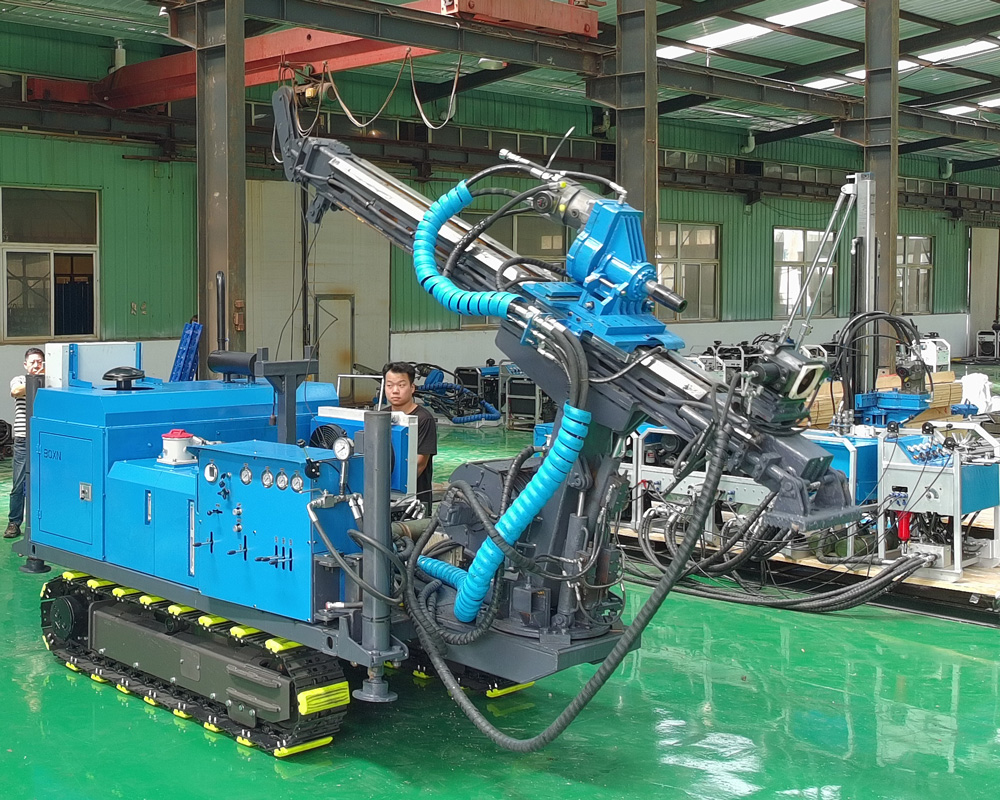

Tốc độ 53 m/min trong tài liệu là tốc độ di chuyển nhanh của cơ cấu đẩy, chủ yếu dùng cho đầu động lực hồi vị, xử lý cần khoan và các thao tác không khoan, không thể hiểu trực tiếp là tốc độ tiến gót thực tế trong tầng đá. Hiệu quả khoan thực tế sẽ chịu ảnh hưởng của độ cứng đá, đường kính lỗ, thông số búa dùi hơi, năng lực máy nén khí và độ mài mòn mũi khoan.

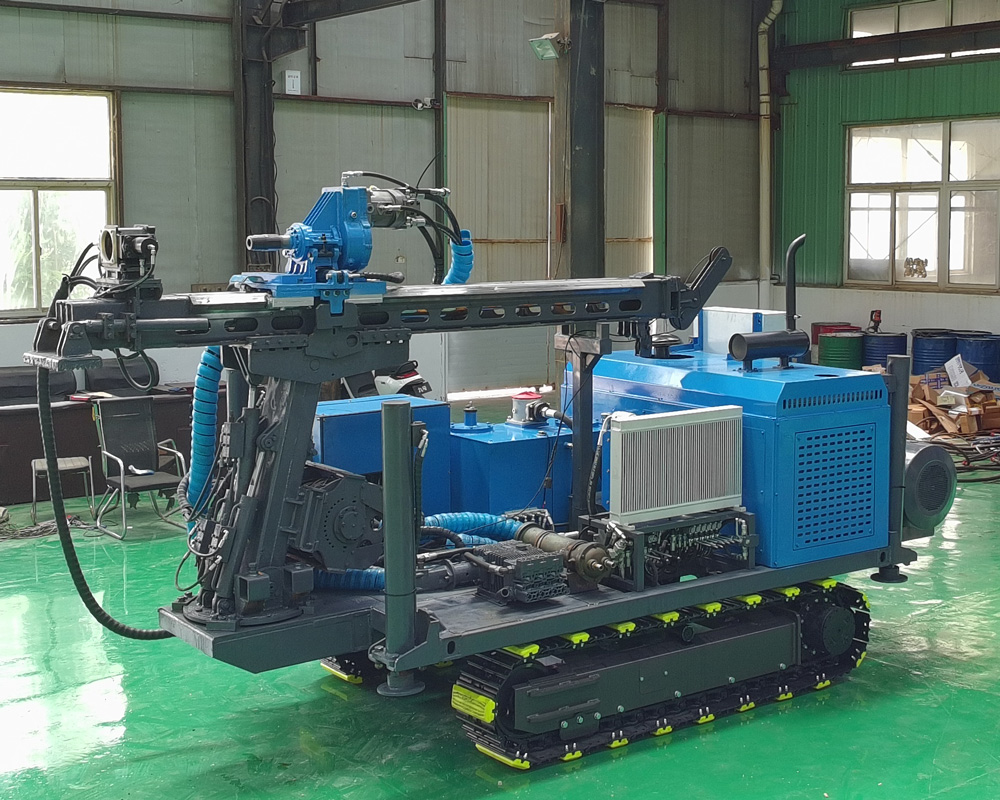

Thiết bị có phạm vi góc xoay 18–180° và chức năng điều chỉnh góc nghiêng, có thể dùng cho lỗ thẳng đứng, lỗ xiên và một số lỗ ngang. Tài liệu gốc không đưa ra phạm vi góc nghiêng cụ thể, do đó khi thiết kế dự án thực tế nên lấy cấu hình sản xuất cuối cùng và tài liệu xác nhận kỹ thuật của thiết bị làm chuẩn.
Khoan dùi hơi dựa vào khí nén để dẫn động búa dùi hơi và thải mùn đá. Lượng khí tham khảo trong tài liệu khoảng 8 m³/min, nhưng bảng gốc thực tế ghi là 8 m²/min. Bài viết này giải thích theo đơn vị lưu lượng khí nén thông dụng là m³/min và giữ ghi chú trong bảng thông số, cuối cùng vẫn nên xác nhận theo tài liệu kỹ thuật chính thức.
Khoan DTH tạo ra khí thải tốc độ cao và lượng lớn bột đá, đặc biệt bụi rõ hơn trong đá cứng khô. Có thể cấu hình thiết bị hút bụi hoặc hệ thống phun sương dập bụi theo dự án để giảm phát tán bụi, kết hợp với quy định thi công địa phương để trang bị kính bảo hộ, khẩu trang chống bụi và thiết bị bảo vệ thính giác.
Đá phong hóa, tầng hỗn hợp đất-đá và lớp phủ rời phía trên dễ gây mất ổn định thành lỗ. Với các tầng địa chất này nên giảm tốc độ đẩy và sử dụng ống chống, dụng cụ khoan khởi đầu hoặc các biện pháp ổn định phần trên lỗ khác khi cần. Sau khi vào tầng đá nguyên vẹn, điều chỉnh thông số búa dùi hơi và mũi khoan theo độ cứng.
Trong khe nứt và đới nứt vỡ dễ xảy ra rơi khối, rò khí và kẹt cần. Trong thi công nên giảm đẩy quá nhanh, duy trì làm sạch lỗ liên tục và sử dụng ống chống theo tình trạng thành lỗ. Nếu áp lực đường khí cao bất thường hoặc mùn trào ra đột ngột ngừng, nên dừng khoan kiểm tra trước, không nên tiếp tục đẩy cưỡng bức.

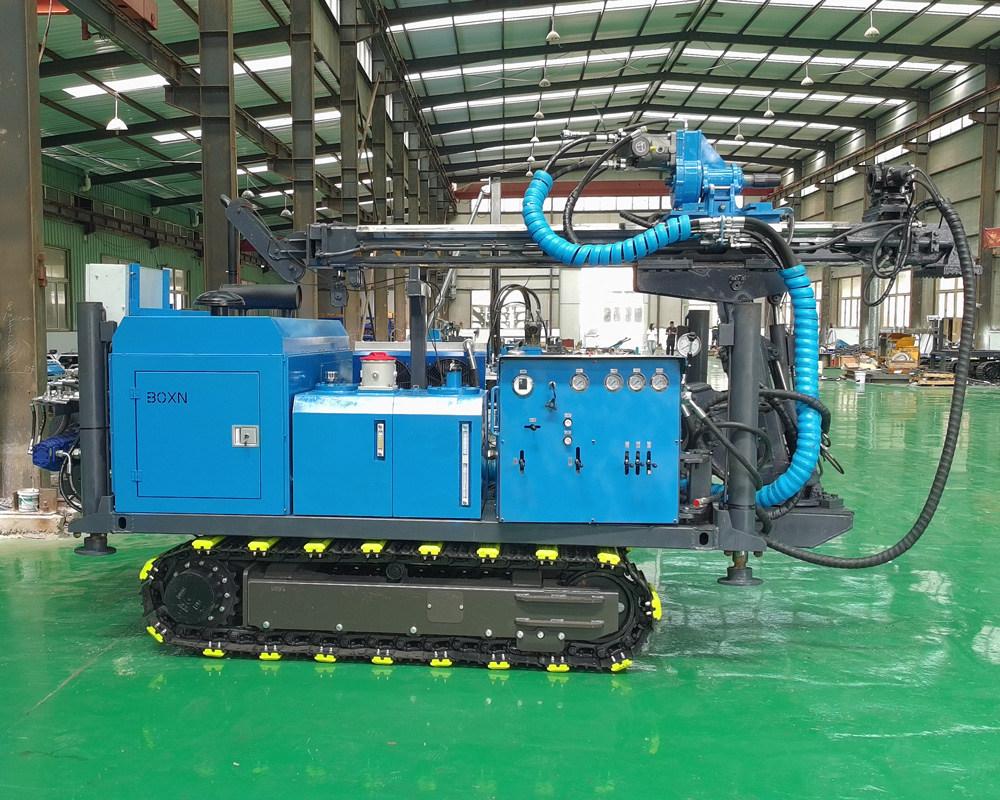

Kích thước tổng thể khoảng 3200 × 1200 × 1850 mm, chiều rộng khoảng 1,2 m, phù hợp với một số khu công nghiệp, công trường trong hàng rào và lối thi công chật hẹp. Trước khi vào điểm thi công vẫn cần xác nhận không gian quay đầu, sức chịu tải mặt đất, đường ống ngầm và công trình xung quanh để tránh va chạm trong thi công.

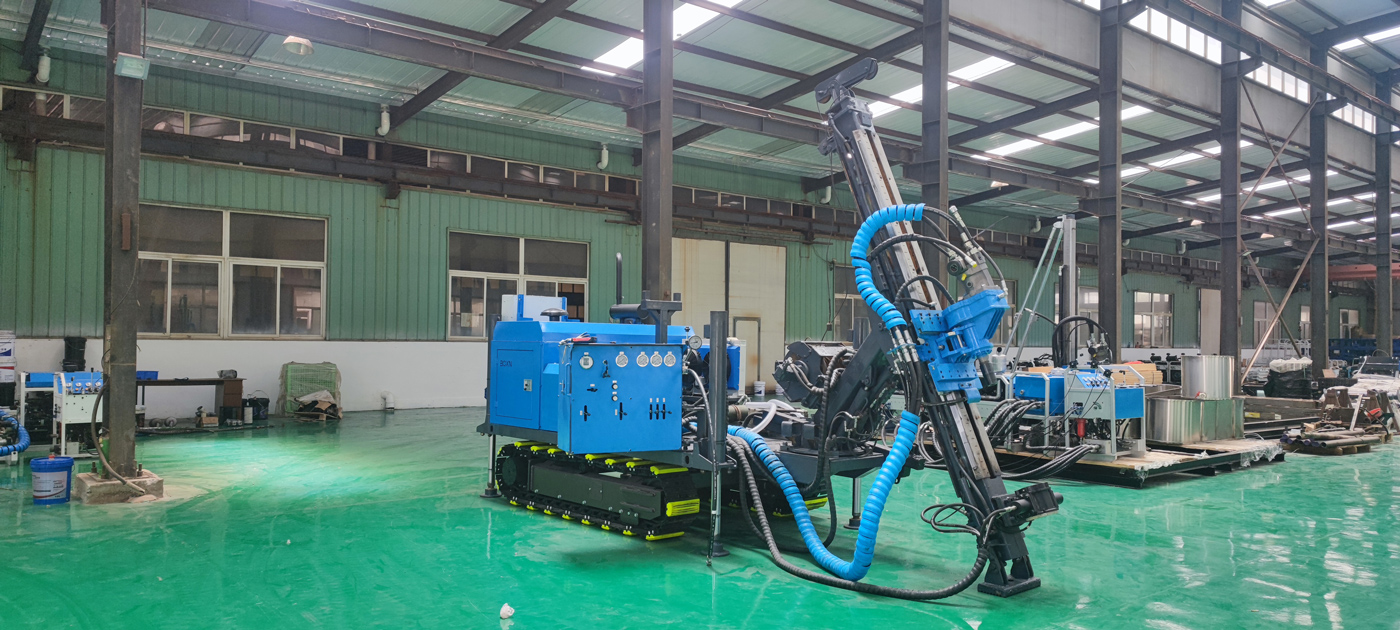

Trọng lượng toàn máy khoảng 2500 kg, dễ vận chuyển và bốc xếp hơn so với thiết bị dùi hơi lớn, cũng phù hợp cho việc chuyển công trường thường xuyên trong công trường. Khi vận chuyển nên chọn xe có tải trọng phù hợp và điểm cố định, dốc lên xuống xe phải có đủ khả năng chịu tải và ngăn bánh xích trượt ngang trong quá trình lên xuống.
Cấu hình thi công hoàn chỉnh có thể bao gồm búa dùi hơi, mũi khoan, cần khoan, dụng cụ ống chống, máy nén khí, ống gió cao áp, bộ phun dầu, thiết bị hút bụi hoặc thiết bị phun sương dập bụi. Nếu dùng cho cọc ngắn hoặc khoan sơ bộ móng cụ thể, có thể chọn phụ kiện đóng cọc hoặc khoan sơ bộ tương ứng theo dự án.
Trước khi khởi công nên kiểm tra bánh xích, cột khoan, đường ống thủy lực, kết nối cần khoan và ống gió cao áp; xác nhận an toàn đường ống ngầm, công trình xung quanh và nền tảng làm việc; trong quá trình khoan, nhân viên không được vào khu vực cần khoan quay, khí thải cao áp và cột khoan hoạt động; sau khi kết thúc công việc hàng ngày nên vệ sinh khung trượt và kiểm tra rò rỉ thủy lực, mài mòn mũi khoan và bôi trơn búa dùi hơi.
“Lượng khí” trong tài liệu gốc được ghi là 8 m²/min, theo cách diễn đạt thông dụng trong công trình nhiều khả năng là 8 m³/min; đồng thời “góc nghiêng” chỉ ghi có chức năng điều chỉnh góc nghiêng, không đưa ra phạm vi giá trị cụ thể. Bài viết này không bổ sung dữ liệu thiếu, cuối cùng nên lấy cấu hình sản xuất chính thức và tài liệu xác nhận kỹ thuật làm chuẩn.
Do độ cứng tầng đá thực tế, đường kính lỗ khoan, thông số búa dùi hơi, năng lực máy nén khí và phương thức vận hành có khác biệt, hiệu quả khoan và kết quả thi công cuối cùng nên lấy điều kiện hiện trường làm chuẩn.
| Hạng mục thông số | Giá trị thông số |
|---|---|
| Thông số cơ bản | |
| Model sản phẩm | DTH30C |
| Loại thiết bị | Máy khoan dùi hơi thủy lực bánh xích đa năng |
| Kiểu khung gầm | Khung gầm bánh xích cao su công trình |
| Phương thức di chuyển | Dẫn động bánh xích thủy lực |
| Động lực | Động cơ diesel 36,8 kW (tùy chọn) |
| Thông số khoan | |
| Độ sâu khoan tối đa | 30 m |
| Đường kính lỗ khoan | 76–280 mm |
| Độ cứng đá áp dụng | Trung bình đến cao, khoảng f = 8–24 |
| Mô-men xoắn quay tối đa | 3500 N·m |
| Lượng khí tham khảo | Khoảng 8 m³/min |
| Ghi chú lượng khí | Bảng gốc ghi là 8 m²/min, theo đơn vị lưu lượng khí nén thông dụng giải thích là 8 m³/min, cuối cùng lấy tài liệu kỹ thuật chính thức làm chuẩn |
| Hệ thống cấp tiến và cột khoan | |
| Hành trình khung trượt | 3,2 m |
| Hành trình hiệu dụng | 2,2 m |
| Tốc độ đẩy | 53 m/min |
| Chiều cao đóng cọc | 2,2 m |
| Điều chỉnh góc nghiêng | Có chức năng điều chỉnh góc nghiêng, tài liệu gốc không đưa ra phạm vi góc cụ thể |
| Góc xoay | 18–180° |
| Thông số di chuyển và toàn máy | |
| Tốc độ di chuyển | 5–10 km/h |
| Kích thước tổng thể | 3200 × 1200 × 1850 mm |
| Trọng lượng toàn máy | 2500 kg |
| Mặt đất áp dụng | Đất đầm chặt, đường sỏi đá, đường công vụ và mặt bằng gồ ghề thông thường |
| Ứng dụng điển hình | |
| Neo mái dốc | Thi công lỗ neo thanh, lỗ neo cáp cho đường bộ, đường sắt, hố móng và tường chắn |
| Khoan sơ bộ móng | Khoan sơ bộ móng thiết bị, cọc lan can, cọc ngắn và nền đá cứng |
| Mỏ đá | Lỗ tầng, khoan sơ bộ trước khi phá đá và lỗ công trình phụ trợ |
| Công trình đường bộ | Gia cố mái dốc, lỗ thoát nước, chuẩn bị đào đá |
| Đô thị và khu công nghiệp | Điểm thi công chật hẹp, móng thiết bị và khoan đá trong không gian hạn chế |
| Phụ kiện tùy chọn | |
| Dụng cụ khoan dùi hơi | Búa dùi hơi, mũi khoan, cần khoan và dụng cụ ống chống |
| Hệ thống khí nén | Máy nén khí, ống gió cao áp và bộ phun dầu |
| Cấu hình môi trường | Thiết bị hút bụi hoặc hệ thống phun sương dập bụi |
| Phụ kiện đóng cọc | Chọn phụ kiện cọc ngắn hoặc khoan sơ bộ theo dự án |
