Máy đóng cọc quang điện

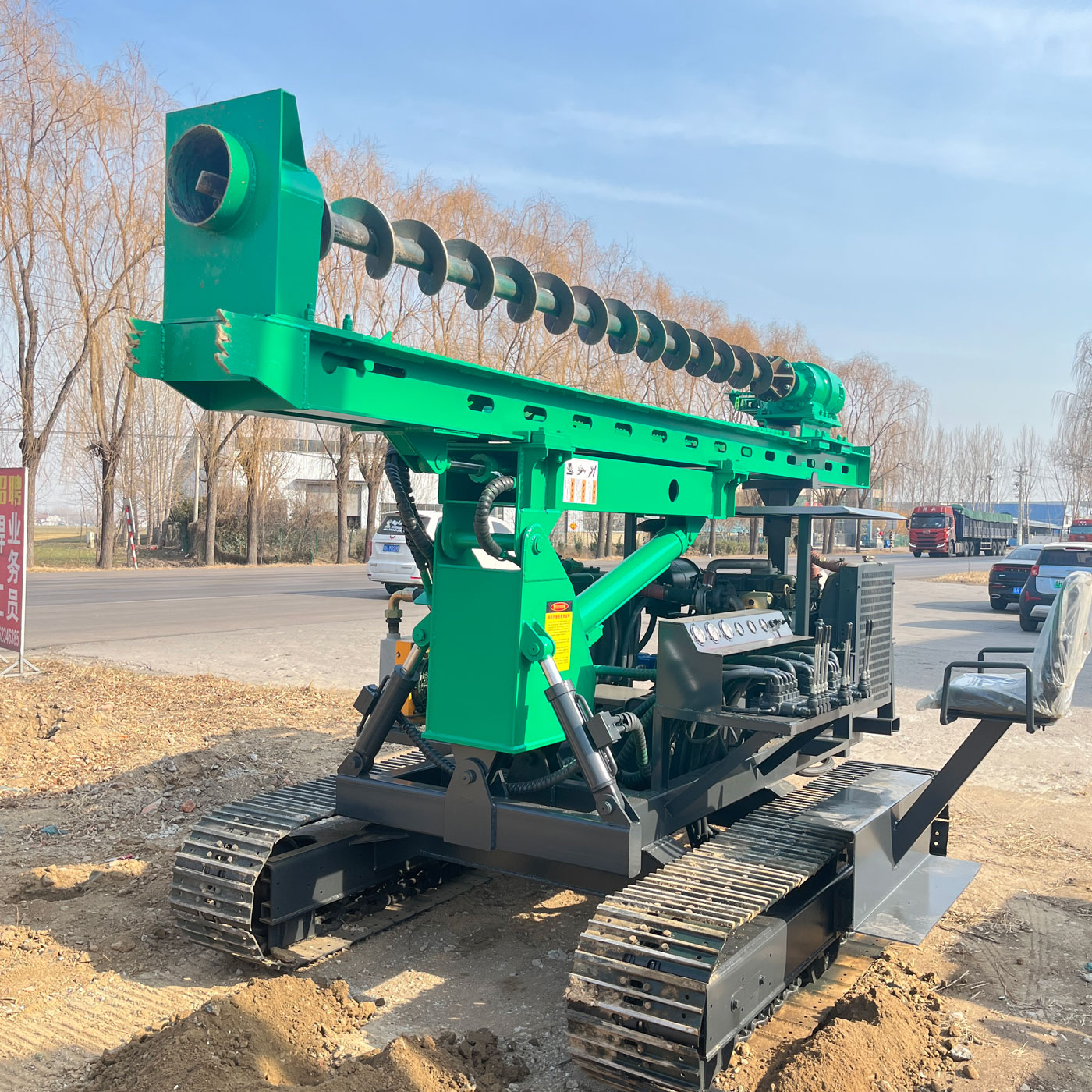

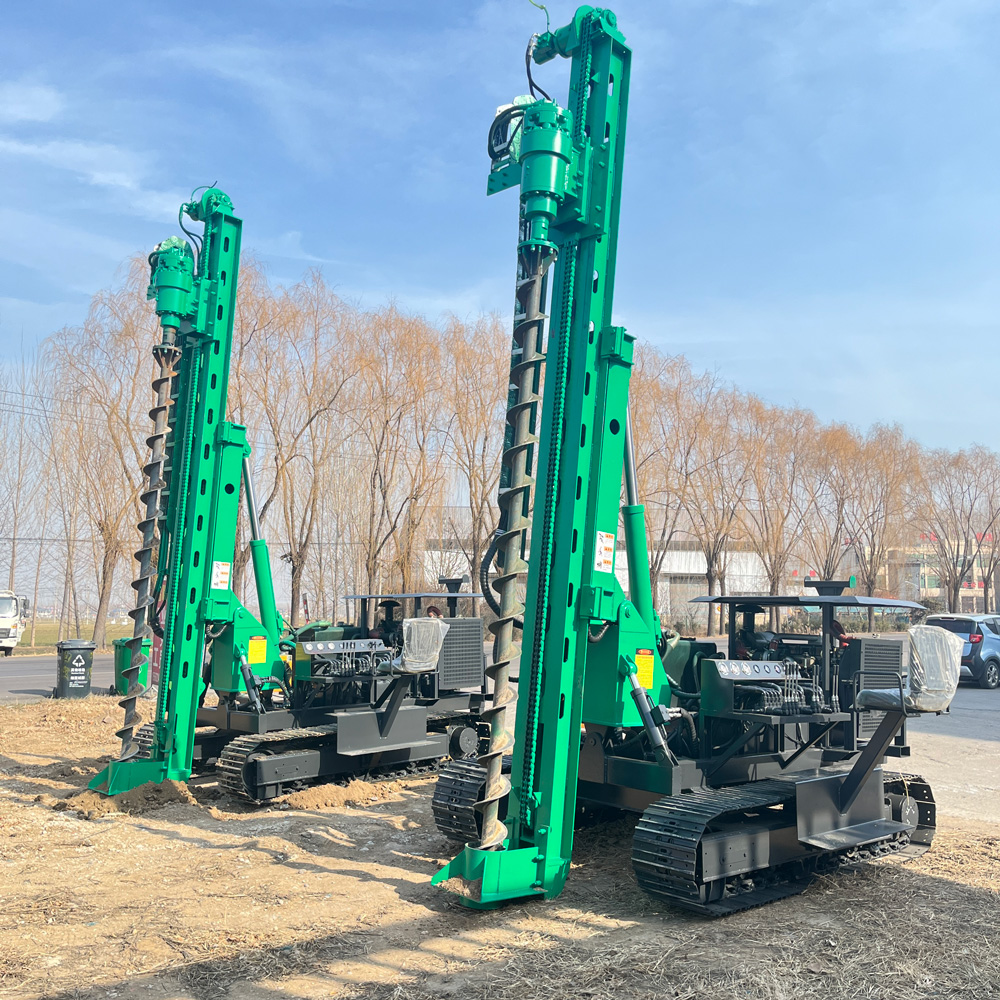

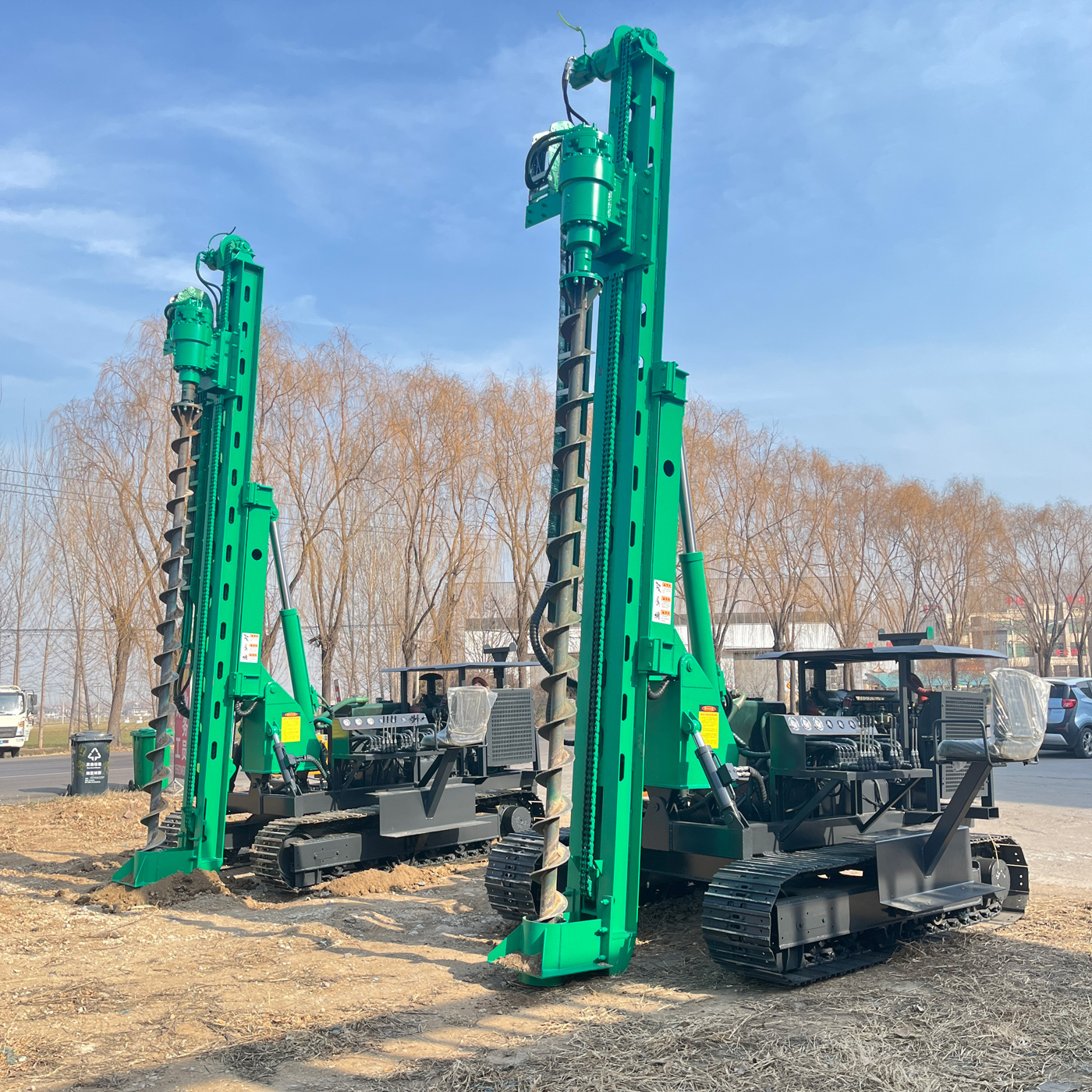

PV390 là máy đóng cọc quang điện thủy lực bánh xích được thiết kế cho nhà máy quang điện mặt đất, khu vực quang điện vùng núi và khoan trước móng công trình. Thiết bị được trang bị động cơ Yuchai bốn xi-lanh 85 kW, mô-men xoắn hộp giảm tốc 13000 N·m, đường kính khoan 80–600 mm, độ sâu khoan 0–6 m, cùng khả năng nghiêng cột dẫn 120°, tay cần xoay trái phải hai xi-lanh và bù co giãn trước sau 50 cm, phù hợp với nhiều vị trí cọc, địa hình dốc và tư thế thi công phức tạp.

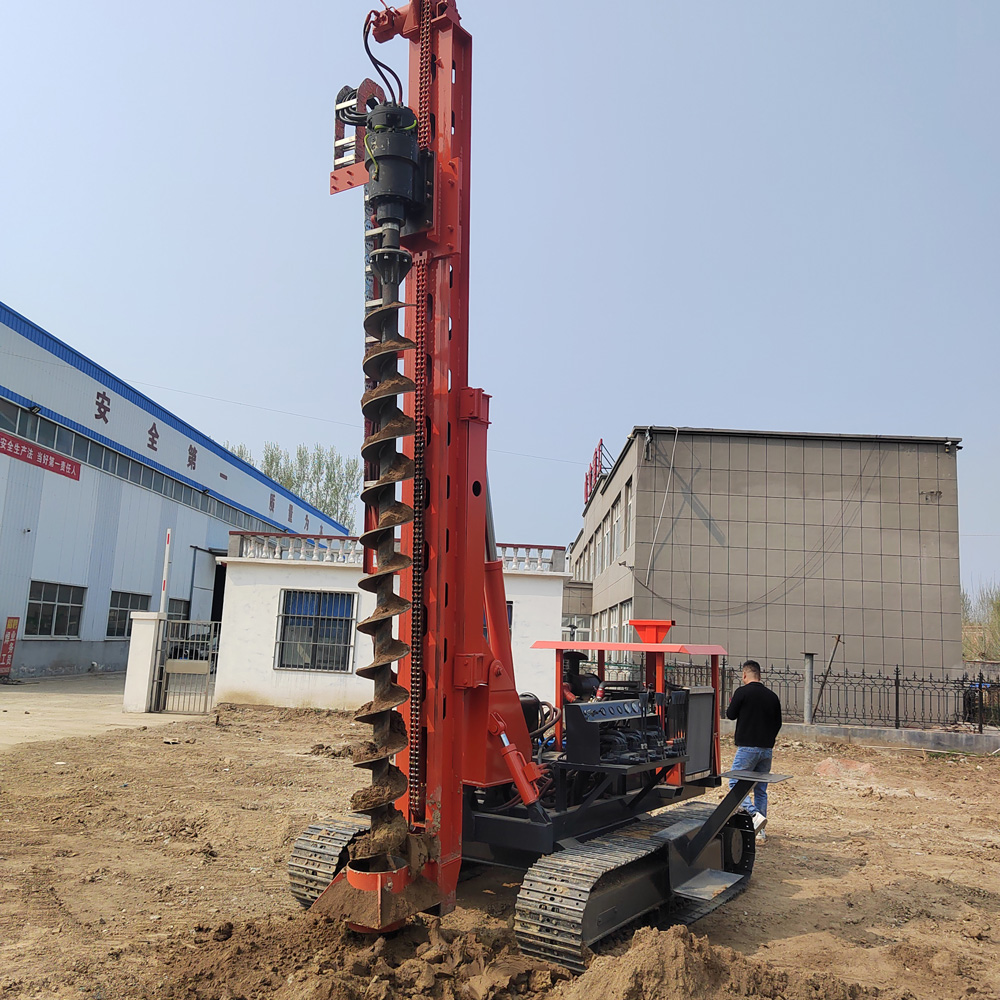

PV390 chủ yếu dùng để khoan trước móng giá đỡ quang điện, tạo lỗ và phối hợp với phụ kiện tương ứng để thi công móng cọc. Nhà máy quang điện có số lượng vị trí cọc lớn, khoảng cách đều đặn và yêu cầu thi công liên tục cao, do đó khả năng di chuyển bánh xích, điều chỉnh tư thế và căn lỗ nhanh của thiết bị ảnh hưởng rất lớn đến hiệu quả thi công thực tế.

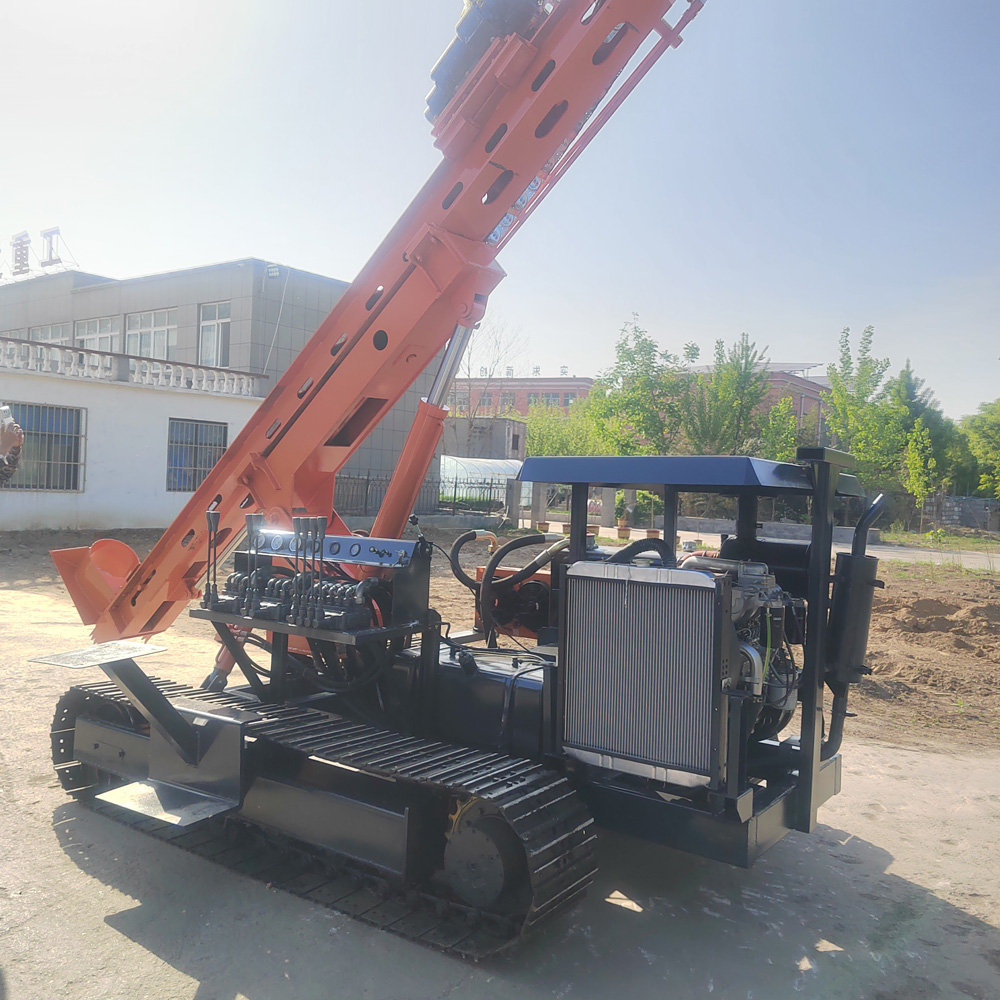

Động cơ Yuchai bốn xi-lanh 85 kW cung cấp động lực cho di chuyển, quay, xích tạo áp và điều chỉnh cột dẫn. Khu vực quang điện thường xa nguồn điện cố định, động cơ diesel phù hợp hơn cho thi công độc lập ngoài trời. Khi làm việc liên tục với tải cao, cần chú trọng kiểm tra hệ thống làm mát, lọc gió và hệ thống nhiên liệu.
Hộp giảm tốc có mô-men xoắn 13000 N·m, tốc độ quay cần khoan 90 r/min, có thể đáp ứng phạm vi khoan 80–600 mm. Đối với lỗ khoan lớn, tầng đất chặt và lẫn sỏi đá, mô-men xoắn cao hơn giúp duy trì quay, nhưng tốc độ tiến thực tế vẫn phụ thuộc vào loại mũi khoan, cấu trúc địa tầng và điều khiển tiến.
Độ sâu khoan tối đa 6 m, định vị cho móng cọc quang điện và công trình móng nông, không phải thi công giếng sâu. Giá đỡ quang điện thông thường, cột hàng rào và các dự án móng nông khác có thể chọn dụng cụ khoan và phương pháp thi công theo độ sâu thiết kế.
Phạm vi khoan 80–600 mm có thể thích ứng với các loại cọc, khoan dẫn và lỗ móng khác nhau. Đường kính nhỏ phù hợp khoan trước vị trí cọc thông thường, đường kính lớn phù hợp thi công cần lỗ móng lớn hơn. Đường kính cuối cùng phải căn cứ vào bản vẽ thiết kế dự án và dạng móng.
Thiết bị sử dụng phương thức xích tạo áp, có thể cung cấp lực tiến liên tục cho dụng cụ khoan. Khi gặp sỏi cuội, tầng đất đắp hoặc đá phong hóa mạnh, cần kiểm soát tiến theo tải quay và trạng thái dụng cụ khoan, tránh hạ ép quá nhanh gây lệch lỗ, kẹt khoan hoặc va đập quá lớn cho dụng cụ khoan.
Phạm vi nghiêng cột dẫn 120°, có lợi cho dự án quang điện vùng núi điều chỉnh tư thế khoan theo độ dốc và yêu cầu vị trí cọc. Điều chỉnh đa góc có thể giảm việc di chuyển lặp lại toàn máy, thực dụng hơn với khu vực quang điện có địa hình nhấp nhô rõ rệt.
Cột dẫn sử dụng tay cần xoay trái phải hai xi-lanh, có thể điều chỉnh ngang vị trí khoan sau khi thiết bị dừng ổn định. Đối với nhà máy quang điện dạng mảng lớn, kết cấu này giúp giảm vi chỉnh toàn máy tại mỗi vị trí cọc, nâng cao nhịp thi công liên tục.
Bù co giãn trước sau 50 cm có thể dùng để vi chỉnh dọc vị trí cọc, kết hợp với nghiêng cột dẫn và xoay trái phải tạo khả năng định vị đa hướng linh hoạt hơn, phù hợp môi trường thi công mặt đất không bằng phẳng hoặc vị trí cọc dày đặc.

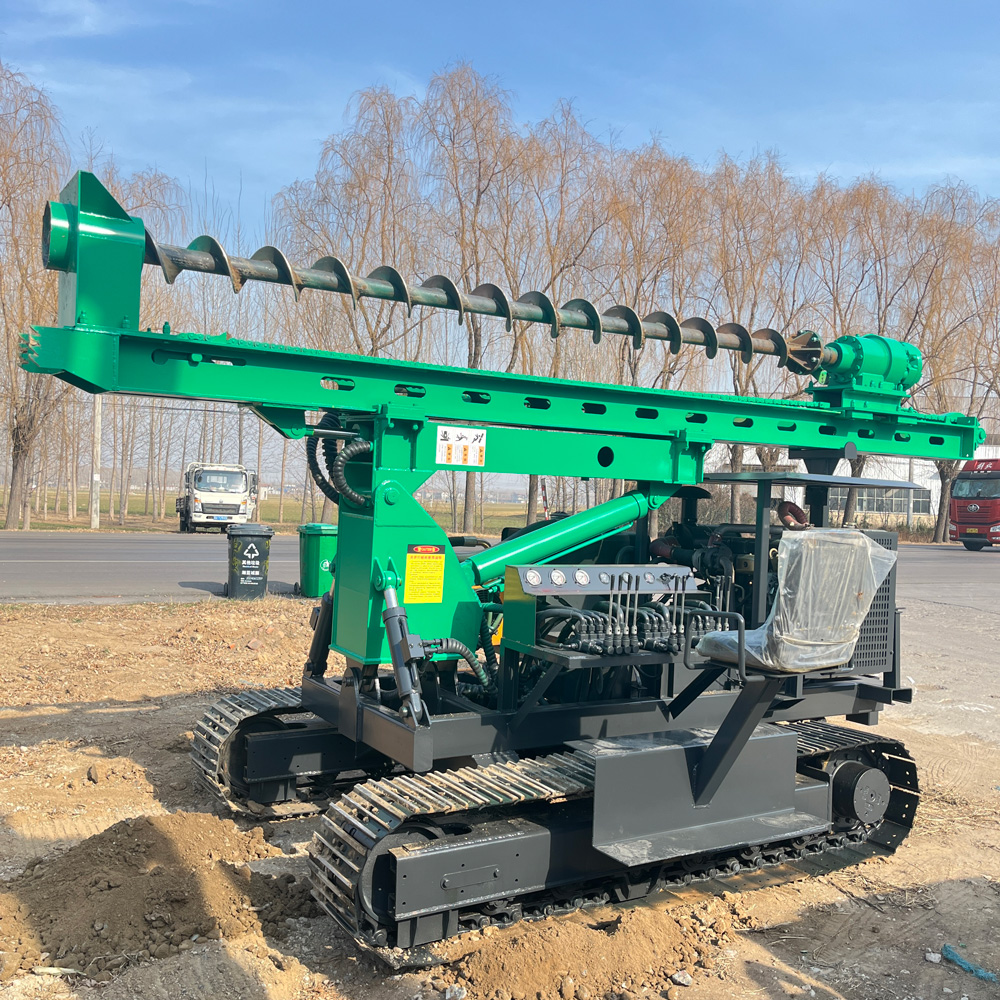

Bản xích 400 mm có lợi cho phân tán áp lực mặt đất, nâng cao khả năng bám trên đường đất, bãi cỏ, nền sỏi đá và sườn dốc. So với khung gầm bánh lốp, kết cấu bánh xích phù hợp hơn với việc chuyển vị ngắn thường xuyên trong công trường quang điện.
Tài liệu ghi góc leo dốc 35°. Thi công trên sườn dốc thực tế vẫn cần xem xét tổng hợp độ dốc ngang, mức trơn ướt mặt đất, tính chất đất và trọng tâm toàn máy, không nên chỉ dùng góc leo dốc tối đa làm căn cứ di chuyển an toàn.
Tầng đất và hoàng thổ thường có lực cản khoan nhỏ hơn, nhưng độ ổn định thành lỗ chịu ảnh hưởng của độ ẩm và độ chặt. Đất sét dễ bị bết mũi khoan và thoát mùn kém. Trong thi công cần điều chỉnh tốc độ tiến và quay kịp thời theo trạng thái thành lỗ và tải mũi khoan.
Cát sỏi cuội và tầng rác đất đắp có thành phần hạt phức tạp, có thể xuất hiện mũi khoan nhảy, lệch lỗ, kẹt cản và lỗ rỗng cục bộ. Khi gặp va đập bất thường hoặc tải quay tăng đột ngột, cần kịp thời nâng cần kiểm tra, tránh cưỡng ép tiến gây hư hỏng dụng cụ khoan.
Tài liệu gốc nêu rõ, sau khi thay dụng cụ khoan va đập có thể dùng cho thi công đá phong hóa mạnh và tầng đá. Đối với dự án tầng đá, cần chọn dụng cụ khoan phù hợp theo độ cứng đá, mức độ nguyên vẹn và đường kính mục tiêu. Tài liệu gốc không đưa ra model búa va đập hoặc năng lượng va đập, do đó không cam kết thêm về hiệu quả đá cứng cụ thể.
Dự án quang điện mặt đất quy mô lớn có nhiều vị trí cọc và nhịp thi công nhanh, PV390 có thể dựa vào khung gầm bánh xích và điều chỉnh đa hướng cột dẫn để hoàn thành khoan trước liên tục; quang điện vùng núi chú trọng hơn khả năng vượt địa hình dốc, độ ổn định thiết bị và khả năng thi công đa góc.
Trước thi công cần xác nhận cáp ngầm, đường ống và chướng ngại vật; thi công trên sườn dốc cần kiểm tra độ bám bánh xích và độ ổn định toàn máy; trong quá trình khoan, người không được lại gần cần khoan quay, cơ cấu xích tạo áp và phạm vi xoay cột dẫn; khi thay dụng cụ khoan va đập cần dừng máy và xả áp thủy lực.
Model sản phẩm trong tài liệu gốc là SL390, model người dùng xác nhận mới nhất là PV390, do đó bài viết này thống nhất dùng PV390. Các thông số kỹ thuật khác đều được sắp xếp theo tài liệu cung cấp, không sửa đổi thêm.
Do điều kiện địa chất thực tế, dạng dụng cụ khoan, loại cọc, đường kính lỗ, góc thi công và phương thức vận hành có khác biệt, hiệu quả khoan cuối cùng, chất lượng tạo lỗ và hiệu quả đóng cọc phải căn cứ vào điều kiện hiện trường và thiết kế móng dự án.
| Hạng mục thông số | Giá trị thông số |
|---|---|
| Thông số cơ bản | |
| Model sản phẩm | PV390 |
| Loại thiết bị | Máy đóng cọc quang điện bánh xích thủy lực bốn xi-lanh |
| Kích thước toàn máy | 5200 × 2300 × 2650 mm |
| Chiều rộng bản xích | 400 mm |
| Hệ thống động lực | |
| Động cơ | Yuchai bốn xi-lanh |
| Công suất động cơ | 85 kW |
| Bơm chính | Bơm ba cấp 40 / 40 / 32 |
| Mô tơ di chuyển | TM09 |
| Khoan và quay | |
| Đường kính khoan | 80–600 mm |
| Độ sâu khoan | 0–6 m |
| Hộp giảm tốc | Nội năm sao |
| Mô-men xoắn hộp giảm tốc | 13000 N·m |
| Tốc độ quay cần khoan | 90 r/min |
| Tạo áp máy khoan | Xích tạo áp |
| Cột dẫn và điều chỉnh tư thế | |
| Nghiêng cột dẫn | 120° |
| Xoay cột dẫn | Tay cần xoay trái phải hai xi-lanh |
| Bù co giãn trước sau | 50 cm |
| Khả năng vượt địa hình | |
| Góc leo dốc | 35° |
| Dạng khung gầm | Bánh xích |
| Địa chất áp dụng | |
| Tầng đất | Phù hợp khoan trước móng quang điện thông thường và thi công vị trí cọc |
| Hoàng thổ | Điều chỉnh thông số khoan theo độ chặt và độ ẩm |
| Đất sét | Chú ý bết bùn mũi khoan và thoát mùn |
| Cát sỏi cuội | Chọn dụng cụ khoan theo kích thước hạt và độ chặt |
| Tầng rác đất đắp | Trọng điểm phòng ngừa dị vật, lỗ rỗng và kẹt cục bộ |
| Đá phong hóa mạnh và tầng đá | Sau khi thay dụng cụ khoan va đập có thể dùng cho thi công địa tầng tương ứng |
