Máy đóng cọc quang điện

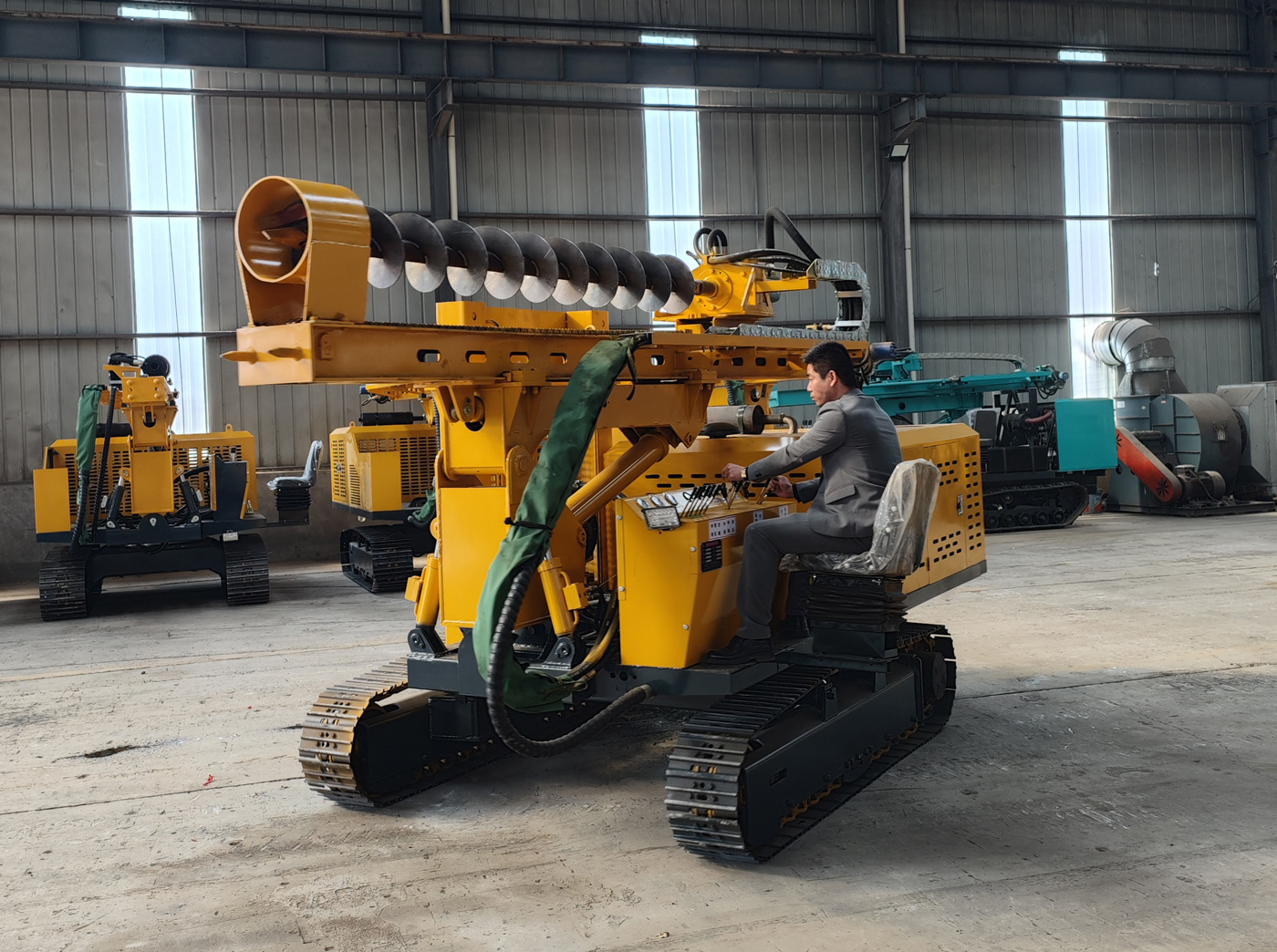

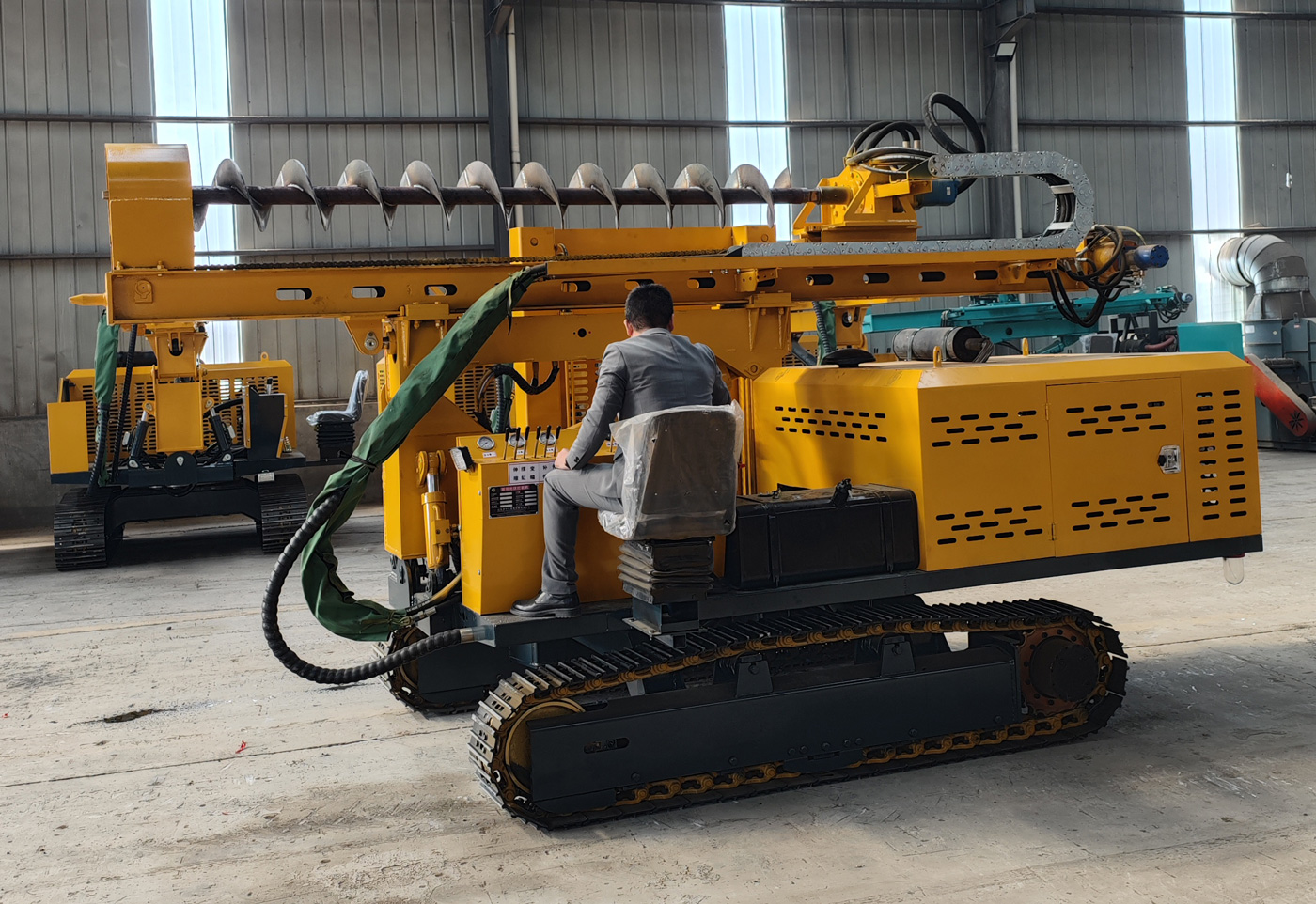

PV390H là máy đóng cọc quang điện thủy lực kiểu bánh xích được thiết kế cho thi công móng công trình quang điện vùng núi, khu vực đồi và địa hình dốc không bằng phẳng. Thiết bị được trang bị động cơ Yuchai 6 xi-lanh tăng áp 130 kW, mô-men hộp giảm tốc 13000 N·m, đường kính khoan 80–600 mm, độ sâu khoan 0–6 m, đồng thời có khả năng co giãn chiều cao khung bánh xích 1200 mm, khung trượt nghiêng 120°, hai xi-lanh xoay trái phải và bù co giãn 450 mm. So với máy đóng cọc quang điện thông thường loại địa hình bằng phẳng, thiết bị này chú trọng hơn vào điều chỉnh tư thế trên địa hình dốc, khả năng vượt địa hình phức tạp và căn chỉnh vị trí cọc nhanh chóng.
Khu vực quang điện vùng núi thường có chênh lệch cao thấp trái phải, mặt dốc không bằng phẳng và nhấp nhô liên tục, thiết bị bánh xích có chiều cao cố định thông thường thường phải san phẳng mặt đất nhiều lần. Chiều cao khung bánh xích của PV390H có thể điều chỉnh theo độ dốc, giúp thiết bị có tư thế thi công tốt hơn trên mặt đất không bằng phẳng, phù hợp hơn với các dự án quang điện trên sườn núi, đồi và địa hình nhấp nhô rõ rệt.

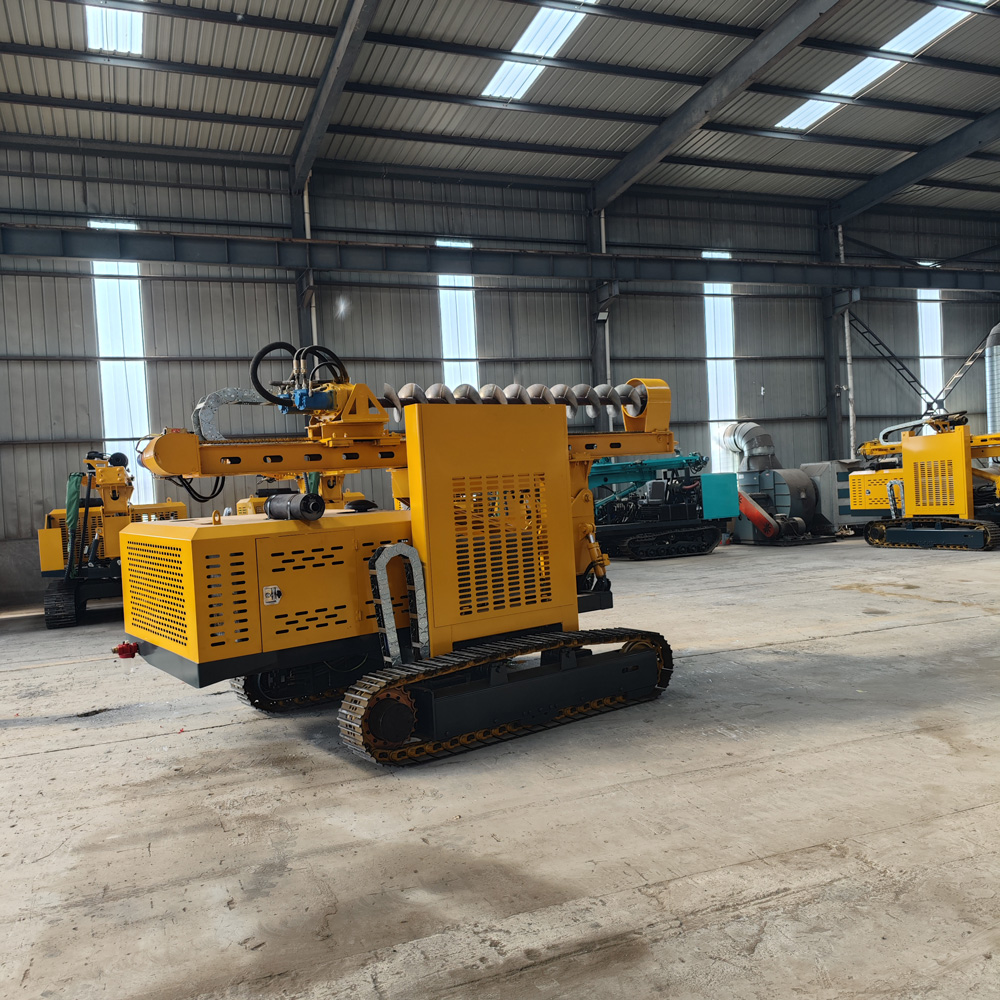

Kích thước co giãn chiều cao khung bánh xích là 1200 mm, có thể xử lý chênh lệch cao thấp trái phải rõ rệt. Khi thi công cần điều chỉnh từng bên khung bánh xích theo tình trạng mặt dốc để thiết bị duy trì lực chịu ổn định. Chức năng chân cao chân thấp có thể nâng cao khả năng thích ứng địa hình dốc, nhưng không thể thay thế nền tảng thi công an toàn và đánh giá khả năng chịu tải nền móng.
Thiết bị sử dụng động cơ Yuchai 6 xi-lanh tăng áp 130 kW, cung cấp động lực cho di chuyển bánh xích, quay cần khoan, ép xích, xoay khung trượt và điều chỉnh chân cao chân thấp. Đối với dự án vùng núi, đường kính lỗ khoan lớn hơn và địa tầng phức tạp, dự trữ động lực cao hơn có lợi cho việc duy trì khả năng thi công liên tục.
Mô-men hộp giảm tốc 13000 N·m, tốc độ quay cần khoan 100 r/min, có thể đáp ứng phạm vi khoan 80–600 mm. Đường kính lớn hơn, tầng đất chặt và điều kiện lẫn sỏi đá cần mô-men quay cao hơn, nhưng khi thi công vẫn cần điều chỉnh lực đẩy theo tải trọng dụng cụ khoan và tình trạng thải đất, tránh ép quá nhanh gây lệch lỗ, kẹt cần hoặc va đập dụng cụ khoan.
Độ sâu khoan tối đa 6 m, phù hợp khoan mồi giá đỡ quang điện, tạo lỗ vị trí cọc và các công trình móng nông khác. Giá trị cốt lõi của PV390H không phải là khả năng khoan sâu, mà là thi công vị trí cọc tần suất cao, thích ứng địa hình dốc phức tạp và căn lỗ nhanh, do đó phù hợp hơn với móng quang điện chứ không phải khoan giếng nước.
Đường kính khoan 80–600 mm, có thể chọn dụng cụ khoan khác nhau theo thiết kế móng giá đỡ quang điện, loại cọc và điều kiện địa tầng. Đường kính nhỏ hơn phù hợp khoan mồi thông thường, đường kính lớn hơn có thể dùng cho lỗ móng đặc biệt. Đường kính lỗ cuối cùng nên căn cứ vào bản vẽ thiết kế dự án và quy trình thi công.
Thiết bị sử dụng phương thức ép xích, có thể cung cấp liên tục lực đẩy cho dụng cụ khoan. Khi gặp sỏi cuội, tầng đất đắp và đá phong hóa mạnh, cần kiểm soát tốc độ đẩy theo tải quay, tránh hạ ép quá nhanh gây mũi khoan nảy, lệch lỗ hoặc kẹt cần.

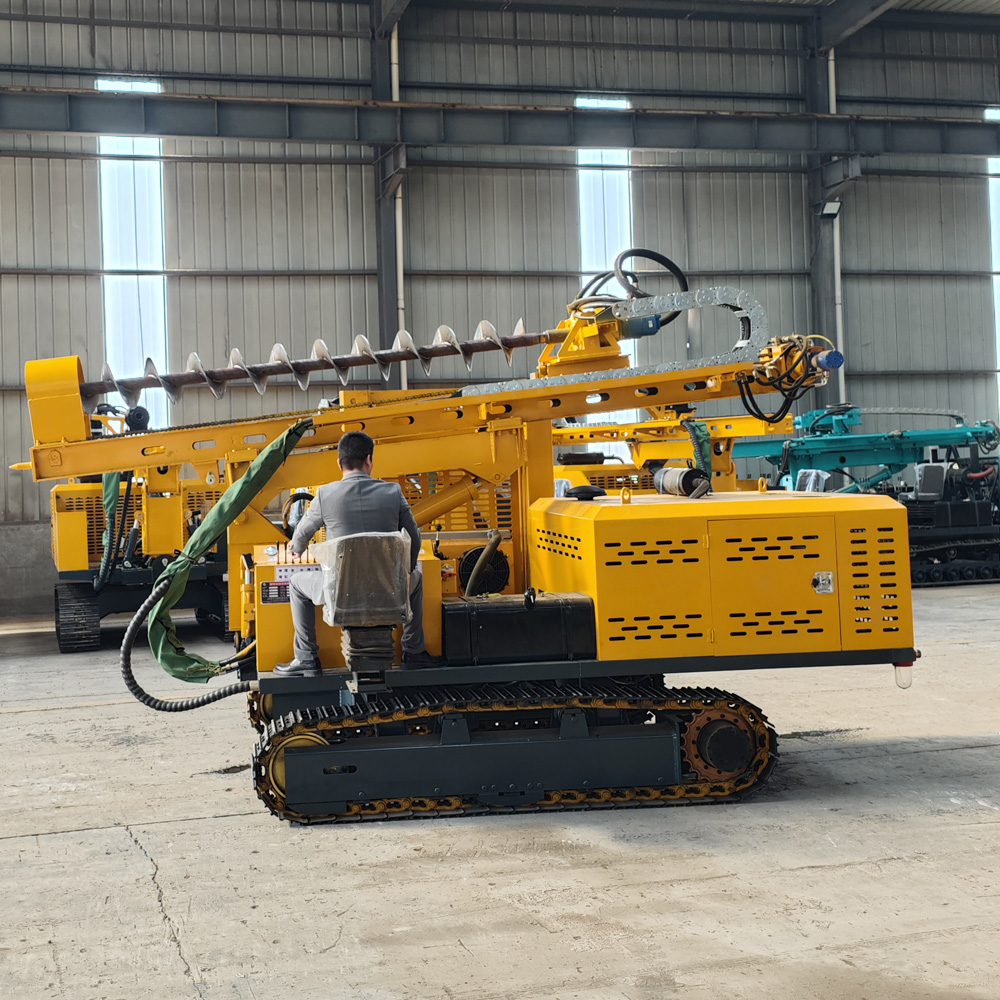

Phạm vi nghiêng khung trượt 120°, có thể điều chỉnh tư thế khoan theo địa hình và yêu cầu vị trí cọc. Đối với quang điện vùng núi và khu vực không bằng phẳng, khả năng điều chỉnh nghiêng lớn hơn có thể giảm thời gian tìm góc nhiều lần của toàn máy.
Khung trượt sử dụng hai xi-lanh xoay trái phải, có thể điều chỉnh ngang tinh sau khi khung gầm dừng ổn định. Đối với trạm quang điện dạng dãy, điều chỉnh trái phải có thể giảm di chuyển nhỏ phạm vi hẹp của khung gầm, nâng cao hiệu quả thi công vị trí cọc liên tục.
Thiết bị có bù co giãn 450 mm, có thể dùng để điều chỉnh nhỏ hướng trước sau của cơ cấu làm việc máy khoan. Sau khi chân cao chân thấp, tay xoay khung trượt, nghiêng và bù co giãn phối hợp với nhau, phù hợp hơn với công trình móng quang điện có vị trí cọc dày đặc và chênh lệch mặt đất thay đổi thường xuyên.
Bản xích rộng 300 mm, có thể dùng trên đường đất, bãi cỏ, đất sỏi và địa hình dốc thông thường. Khung gầm bánh xích phù hợp hơn thiết bị bánh lốp cho việc chuyển trường ngắn trong khu vực quang điện, nhưng ở mặt dốc trơn ướt, đất mềm và khu vực dốc ngang lớn vẫn nên giảm tốc độ và chú ý nguy cơ lật nghiêng.
Tài liệu gốc nêu rõ, sau khi thêm tời có thể dùng cho điều kiện độ dốc lớn hơn. Tời có thể cung cấp lực kéo hỗ trợ di chuyển thiết bị trên dốc đặc biệt, nhưng trước khi sử dụng phải xác nhận điểm neo, cáp thép và hướng kéo đáng tin cậy, không thể dùng tời thay thế đường thi công và nền tảng an toàn cần thiết.
Tầng đất và hoàng thổ thường khá phù hợp khoan móng quang điện, nhưng độ ẩm và độ chặt sẽ ảnh hưởng đến ổn định thành lỗ. Hoàng thổ vùng dốc sau mưa có thể xuất hiện nguy cơ giảm lực bám và thiết bị trượt xuống, do đó vừa cần chú ý chất lượng tạo lỗ vừa cần chú ý trạng thái tiếp xúc bánh xích.
Đất sét độ dẻo cao dễ bám vào mũi khoan, gây bám mũi khoan và thải đất không thông. Khi thi công cần điều chỉnh quay và đẩy theo tải mũi khoan, kịp thời nâng cần làm sạch dụng cụ khoan, duy trì cắt hiệu quả.
Cát sỏi cuội, sỏi và lớp phủ hỗn hợp có kích thước hạt thay đổi rõ rệt, dễ gây mũi khoan nảy, lệch lỗ và kẹt cục bộ. Khi thi công nên chọn dụng cụ khoan theo kích thước hạt, độ chặt và tình trạng ẩm, đồng thời duy trì đẩy ổn định.
Tầng đất đắp có thể chứa gạch, khối bê tông, thép, gỗ và lỗ rỗng, tính đồng nhất địa tầng kém. Nếu trong quá trình khoan xuất hiện va đập bất thường, quay kẹt hoặc đột ngột mất áp, cần kịp thời dừng máy kiểm tra, tránh làm hỏng dụng cụ khoan và hộp giảm tốc.
Tài liệu gốc nêu rõ, sau khi thay dụng cụ khoan va đập có thể dùng cho đá phong hóa mạnh và tầng đá. Đối với dự án tầng đá, nên chọn dụng cụ khoan phù hợp theo độ cứng đá, mức độ hoàn chỉnh và đường kính mục tiêu. Do tài liệu không cung cấp model búa va đập và năng lượng va đập, bài viết này không đưa ra cam kết bổ sung về hiệu quả đá cứng cụ thể.

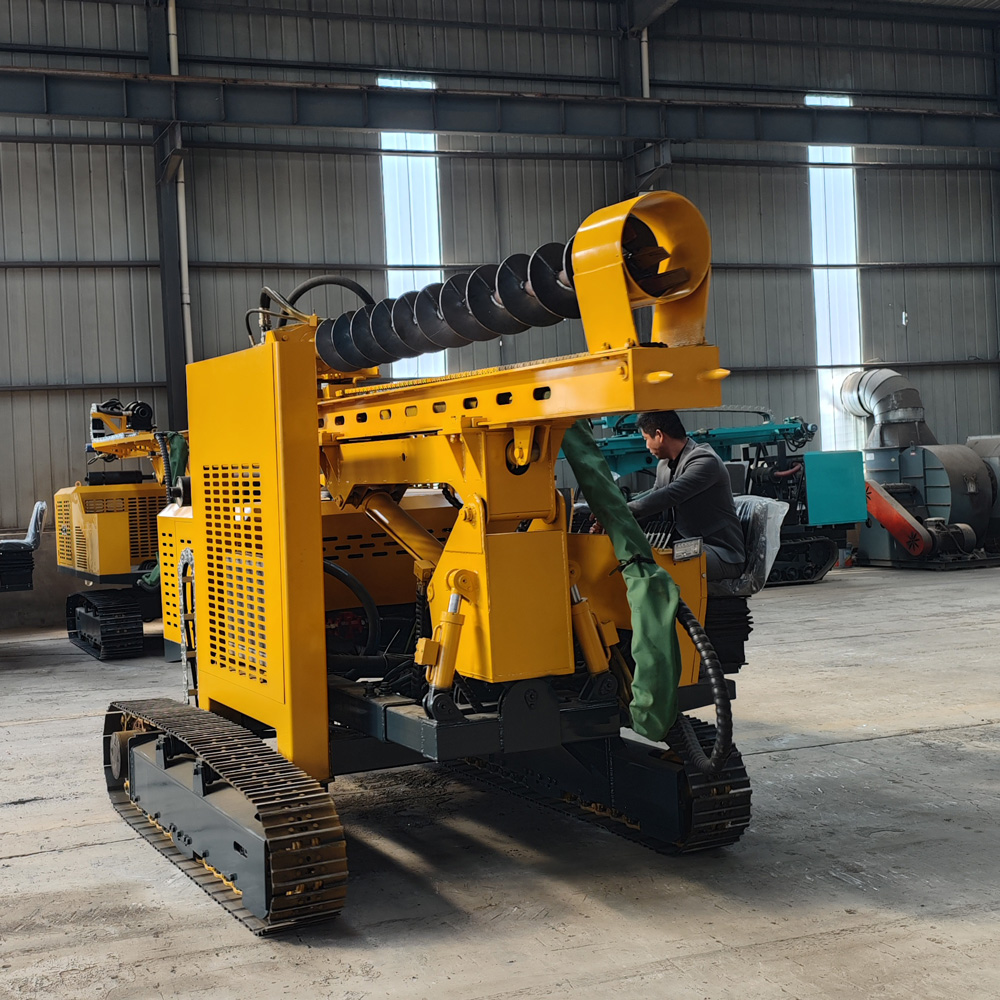

Dự án quang điện vùng núi thường có độ dốc thay đổi lớn, chênh lệch cao thấp vị trí cọc rõ rệt và điều kiện đường thi công thông thường. Khung bánh xích chân cao chân thấp, khung trượt nghiêng 120°, hai xi-lanh xoay trái phải và bù co giãn 450 mm của PV390H tập trung giải quyết vấn đề "làm thế nào định vị ổn định trên địa hình dốc và hoàn thành căn lỗ vị trí cọc".
Khu vực quang điện đồi tuy độ dốc cục bộ có thể không lớn, nhưng chênh lệch cao thấp trái phải giữa các vị trí cọc và nhấp nhô mặt đất thường xuyên. Điều chỉnh chân cao chân thấp có thể giảm nhu cầu mỗi vị trí cọc đều phụ thuộc máy xúc san phẳng hoặc đắp đất thủ công, nâng cao nhịp thi công liên tục của trạm.
Ngay cả trong dự án quang điện mặt đất lớn tương đối bằng phẳng, PV390H cũng có thể đảm nhận khoan mồi và tạo lỗ móng giá đỡ. Động lực cao hơn và khả năng điều chỉnh đa hướng phù hợp với trạm có số lượng vị trí cọc nhiều, tiến độ gấp và địa chất thay đổi thường xuyên.
Khi sử dụng chức năng chân cao chân thấp, nên tránh điều chỉnh một bên quá lớn gây lệch trọng tâm toàn máy; thi công dốc ngang nên thận trọng hơn; trước khi điều chỉnh chiều cao khung bánh xích nên đảm bảo thiết bị tốc độ thấp hoặc dừng, quan sát nhân viên và chướng ngại vật xung quanh. Bất kỳ khả năng độ dốc nào cũng không thể thay thế phán đoán an toàn tại hiện trường.

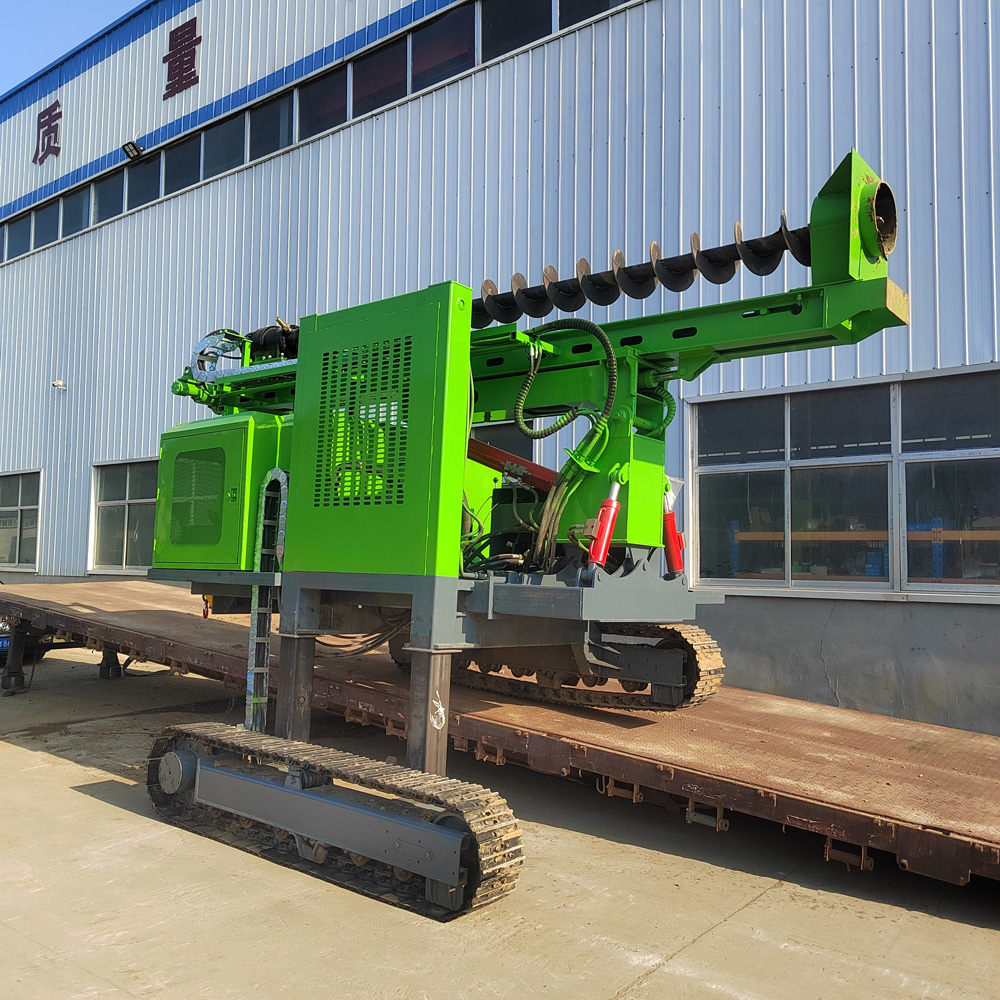

Tên tài liệu gốc là "Máy đóng cọc quang điện thủy lực chân cao chân thấp". Để thống nhất với dòng PV390, PV390R, bài viết này đặt tên phiên bản này là PV390H, trong đó H dùng để phân biệt phiên bản chân cao chân thấp/chiều cao khung bánh xích có thể điều chỉnh. Thông số kỹ thuật đều giữ theo tài liệu gốc, không sửa đổi các giá trị như động cơ, đường kính lỗ, độ sâu khoan, mô-men và kích thước điều chỉnh.
Do điều kiện địa chất thực tế, độ dốc, dạng dụng cụ khoan, loại cọc, đường kính lỗ và phương thức vận hành có khác biệt, hiệu quả khoan cuối cùng, chất lượng tạo lỗ, khả năng vượt địa hình và hiệu quả đóng cọc nên căn cứ vào điều kiện hiện trường và thiết kế móng dự án.
| Hạng mục thông số | Giá trị thông số |
|---|---|
| Thông số cơ bản | |
| Model sản phẩm | PV390H |
| Loại thiết bị | Máy đóng cọc quang điện bánh xích thủy lực chân cao chân thấp |
| Kích thước toàn máy | 5200 × 2300 × 2800 mm |
| Chiều rộng bản xích | 300 mm |
| Hệ thống động lực | |
| Động cơ | Yuchai 6 xi-lanh tăng áp |
| Công suất động cơ | 130 kW |
| Bơm chính | Bơm ba cấp 50 / 50 / 40 |
| Mô-tơ di chuyển | TM09 |
| Hệ thống khoan và quay | |
| Đường kính khoan | 80–600 mm |
| Độ sâu khoan | 0–6 m |
| Hộp giảm tốc | Nội ngũ tinh |
| Mô-men hộp giảm tốc | 13000 N·m |
| Tốc độ quay cần khoan | 100 r/min |
| Ép máy khoan | Ép xích |
| Khung trượt và điều chỉnh tư thế | |
| Nghiêng khung trượt | 120° |
| Xoay khung trượt | Hai xi-lanh xoay trái phải |
| Kích thước co giãn chiều cao khung bánh xích | 1200 mm |
| Bù co giãn | 450 mm |
| Thích ứng địa hình và địa chất | |
| Địa hình | Bánh xích có thể điều chỉnh theo độ dốc, phù hợp thi công địa hình dốc không bằng phẳng và núi dốc |
| Hỗ trợ dốc | Sau khi thêm tời có thể dùng cho điều kiện độ dốc lớn hơn |
| Địa chất áp dụng | Tầng đất, hoàng thổ, đất sét, cát sỏi cuội, tầng đất đắp, v.v. |
| Thích ứng tầng đá | Sau khi thay dụng cụ khoan va đập có thể dùng cho đá phong hóa mạnh và tầng đá |
