PV390R

☀️ PV390R Máy đóng cọc quang điện thủy lực xoay 360° bốn xi-lanh

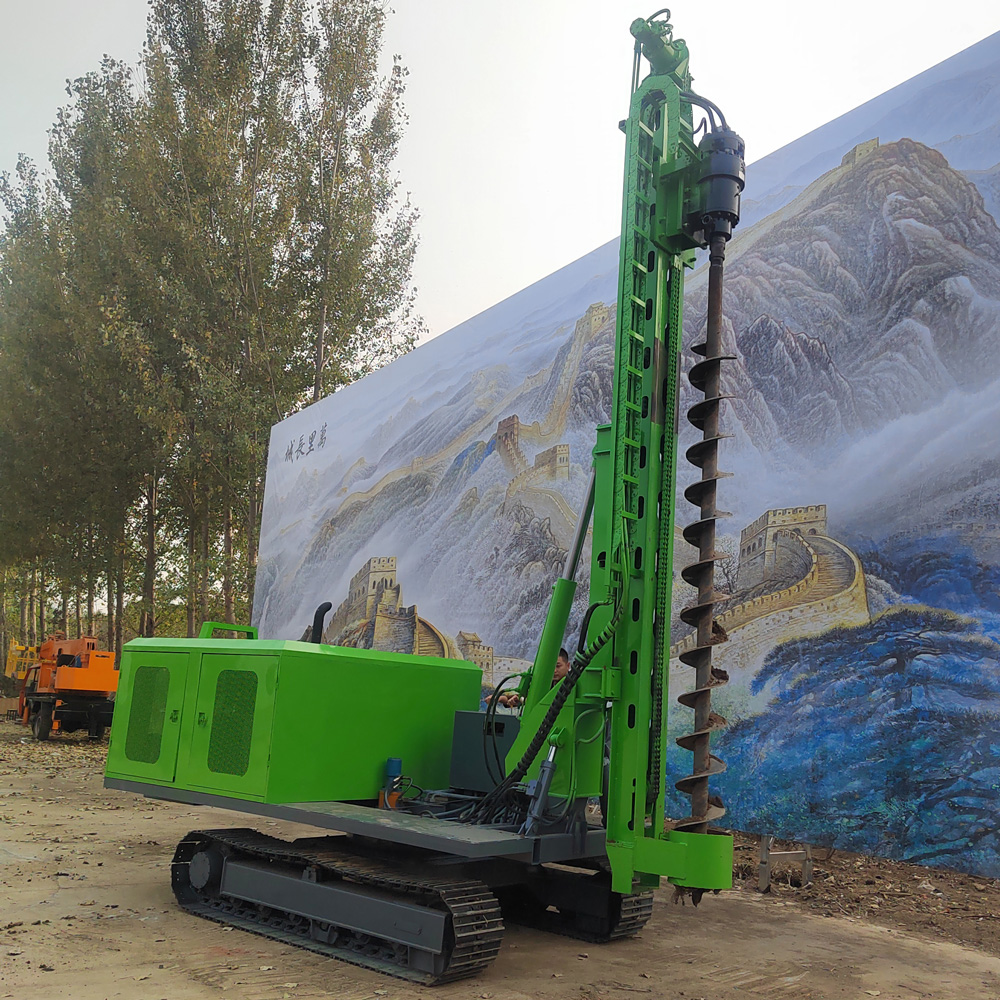

PV390R là máy đóng cọc quang điện thủy lực bánh xích được thiết kế cho nhà máy quang điện mặt đất, khu vực quang điện vùng núi và thi công móng trên địa hình phức tạp. Thiết bị được trang bị động cơ Yuchai bốn xi-lanh 85 kW, mô-men xoắn hộp giảm tốc 13000 N·m, đường kính khoan 80–600 mm, độ sâu khoan 0–6 m, đồng thời có chức năng nghiêng khung trượt 120°, tay quay trái phải bằng hai xi-lanh thủy lực, bù co giãn 500 mm và xoay 360°. So với phiên bản máy đóng cọc quang điện tiêu chuẩn, PV390R chú trọng hơn vào việc căn lỗ nhanh theo nhiều hướng và giảm việc di chuyển toàn máy nhiều lần.

🔄 Xoay 360° là đặc điểm kết cấu cốt lõi nhất của PV390R

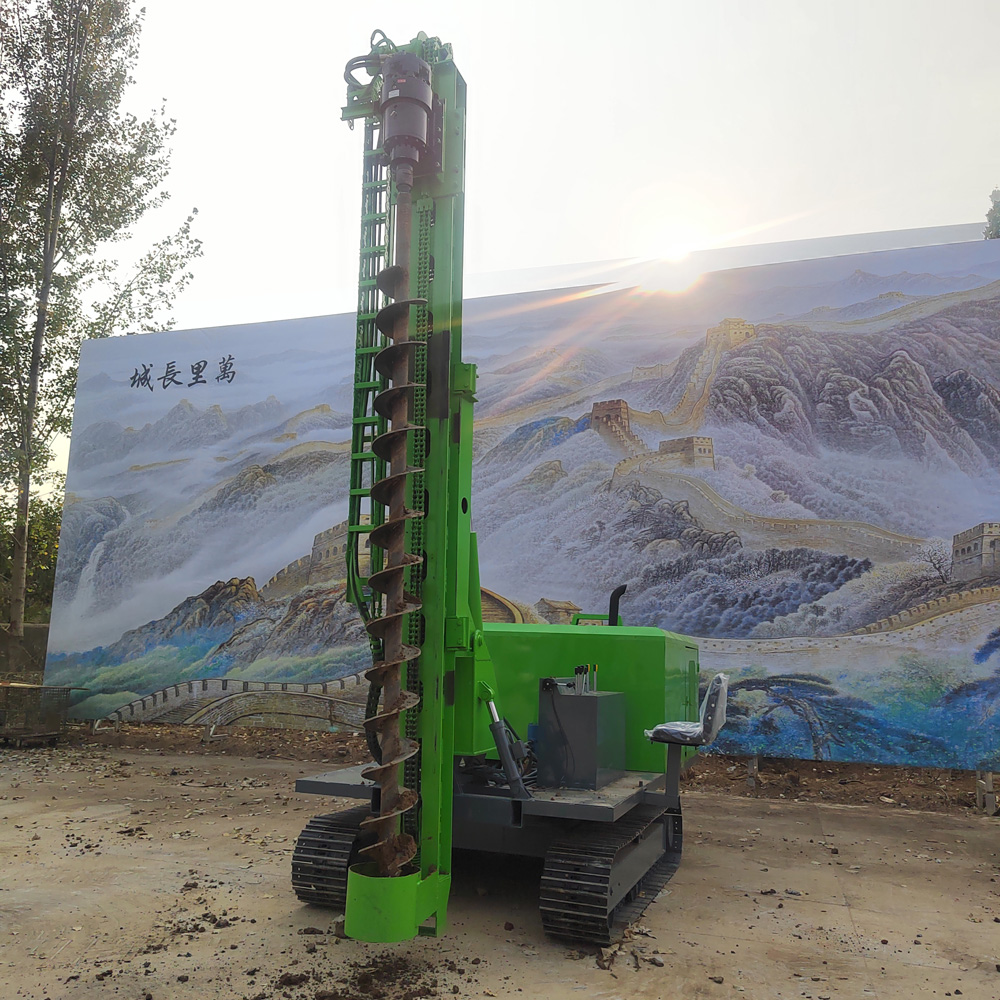

PV390R được bổ sung chức năng xoay 360°, cho phép cơ cấu làm việc phía trên điều chỉnh hướng trong phạm vi lớn hơn quanh khung gầm. Đối với các dự án quang điện có mật độ cọc dày, mặt thi công hẹp hoặc cần xử lý liên tục nhiều điểm cọc ở các phương vị khác nhau, thiết bị có thể giảm việc quay đầu và di chuyển toàn máy nhiều lần, nâng cao hiệu quả thi công liên tục trong khu vực.

🎯 Phù hợp hơn cho thi công liên tục vị trí cọc quang điện diện tích lớn

Các trạm quang điện lớn thường có số lượng lớn vị trí cọc được bố trí quy tắc. Khung gầm bánh xích phụ trách di chuyển trong khu vực, chức năng xoay 360°, tay quay trái phải và bù co giãn trước sau phụ trách căn chỉnh chi tiết, giúp thiết bị có thể hoàn thành điều chỉnh vị trí cọc theo nhiều hướng tại một vị trí dừng, giảm thời gian di chuyển lại toàn máy cho từng điểm cọc.

⚙️ Động cơ Yuchai bốn xi-lanh 85 kW cung cấp động lực thủy lực ổn định

Thiết bị sử dụng động cơ Yuchai bốn xi-lanh 85 kW, cung cấp động lực cho di chuyển, quay, xích tạo áp, điều chỉnh tư thế khung trượt và xoay 360°. Khu vực quang điện thường nằm ở vùng hoang dã, vùng núi hoặc mặt thi công thiếu nguồn điện cố định, động cơ diesel thuận tiện cho thi công độc lập. Khi làm việc liên tục với tải cao, cần chú trọng bảo dưỡng hệ thống làm mát, lọc gió và hệ thống nhiên liệu.

🔩 Mô-men xoắn 13000 N·m phù hợp khoan mồi móng lỗ lớn tầng nông

Mô-men xoắn tối đa của hộp giảm tốc là 13000 N·m, tốc độ quay cần khoan 90 r/min, có thể dùng để khoan móng trong phạm vi 80–600 mm. Đường kính lớn, tầng đất chặt và địa tầng lẫn sỏi đá có yêu cầu mô-men xoắn cao hơn, khi thi công cần điều chỉnh lực đẩy theo tải mũi khoan, đường kính khoan và tình trạng thải đất, tránh ép xuống cưỡng bức.

🕳️ Độ sâu khoan 0–6 mét phù hợp định vị thi công móng cọc quang điện

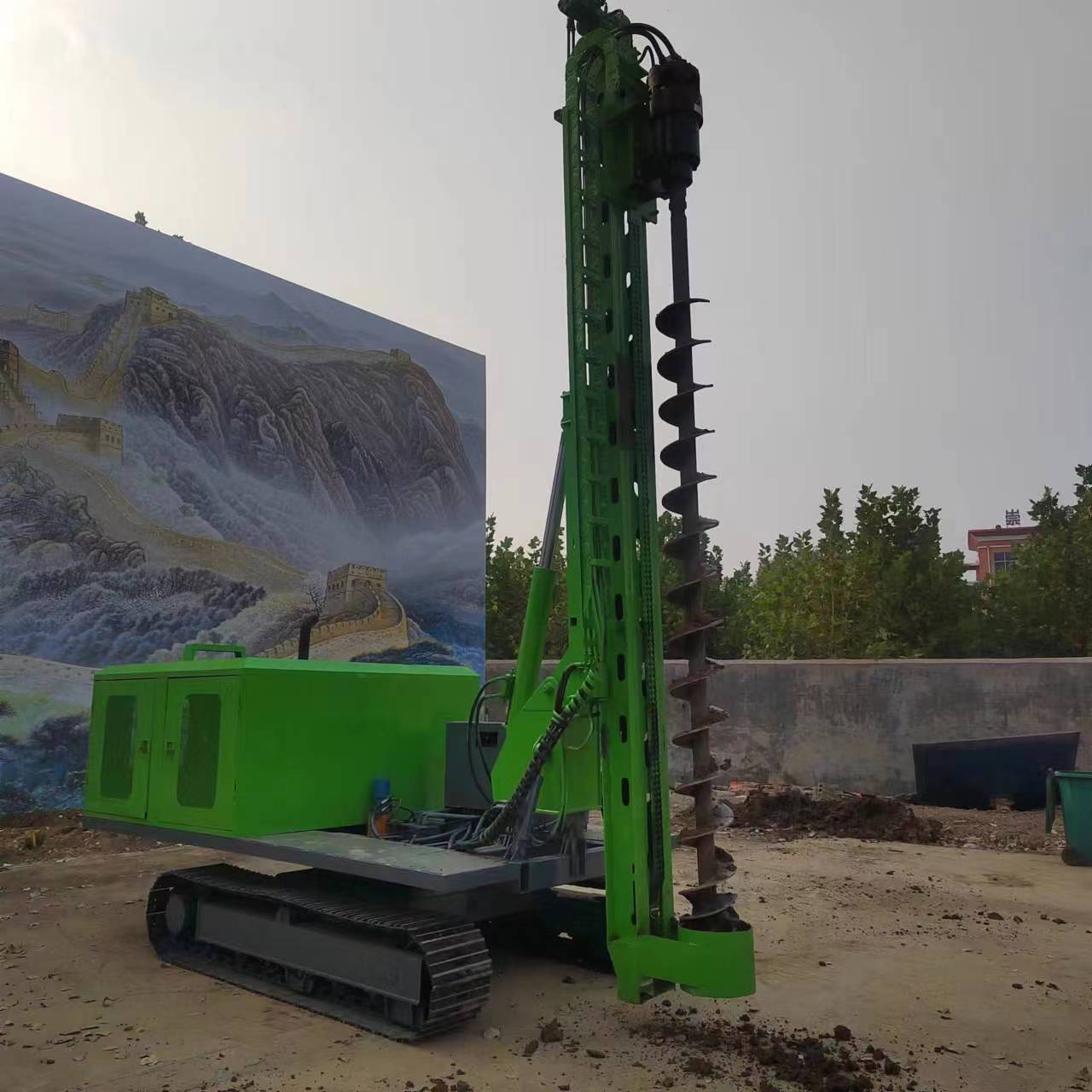

Độ sâu khoan tối đa 6 m, phù hợp khoan mồi móng giá đỡ quang điện, khoan dẫn lỗ và các công trình móng nông khác. Thiết bị này thuộc nhóm máy đóng cọc và khoan móng quang điện và công trình, không phải máy khoan giếng nước, giá trị cốt lõi là thi công vị trí cọc tần suất cao tầng nông, làm việc đa góc và thích ứng địa hình phức tạp.

📐 Đường kính lỗ 80–600 mm bao phủ nhiều dạng móng

Đường kính khoan 80–600 mm, có thể chọn dụng cụ khoan theo thiết kế móng giá đỡ quang điện, loại cọc, địa tầng và nhu cầu khoan dẫn lỗ. Đường kính nhỏ phù hợp khoan mồi vị trí cọc thông thường, đường kính lớn có thể dùng cho lỗ móng đặc biệt. Đường kính lỗ cuối cùng nên căn cứ theo thiết kế dự án và quy trình thi công.

⛓️ Xích tạo áp phù hợp thi công đẩy liên tục

PV390R sử dụng phương thức xích tạo áp, có thể cung cấp lực đẩy liên tục cho dụng cụ khoan. Nhịp thi công khu vực quang điện nhanh, nhưng trong sỏi cuội, tầng đất đắp và đá phong hóa mạnh, tạo áp quá nhanh có thể làm tăng lệch lỗ, kẹt khoan và va đập dụng cụ khoan, do đó cần điều chỉnh lực đẩy theo tải quay và sự thay đổi địa tầng.

↕️ Khung trượt nghiêng 120° phù hợp sườn dốc và vị trí cọc xiên

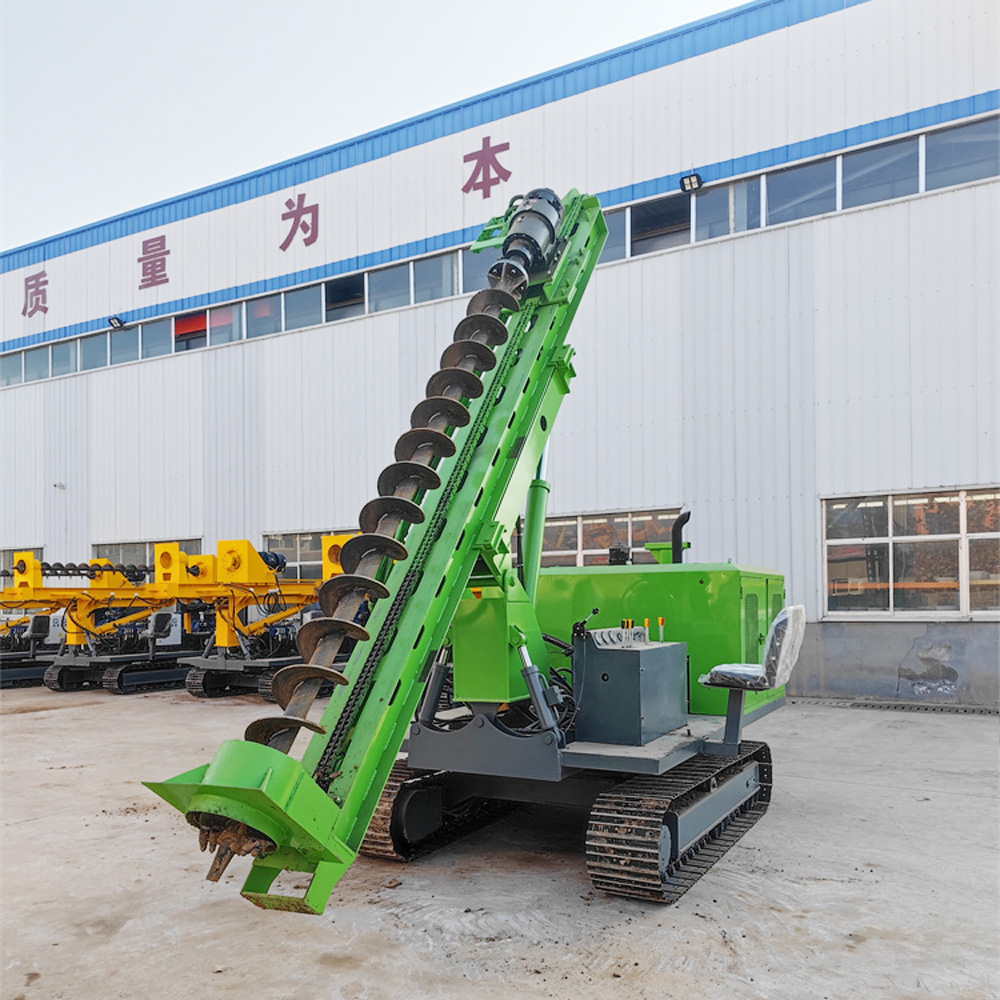

Phạm vi nghiêng khung trượt 120°, có lợi cho quang điện vùng núi và khu vực không bằng phẳng khi điều chỉnh tư thế khoan theo địa hình và yêu cầu vị trí cọc. So với thiết bị chỉ có thể điều chỉnh góc hạn chế, phạm vi điều chỉnh tư thế lớn hơn có thể giảm thời gian toàn máy tìm góc làm việc.

↔️ Tay quay trái phải bằng hai xi-lanh nâng cao khả năng căn lỗ ngang

Khung trượt sử dụng tay quay trái phải bằng hai xi-lanh thủy lực, có thể hiệu chỉnh ngang vị trí khoan sau khi khung gầm dừng ổn định. Kết hợp với xoay 360°, thiết bị có thể hoàn thành điều chỉnh hướng lớn trước, sau đó dùng tay quay khung trượt để căn lỗ chi tiết, phù hợp hơn với dự án quang điện dạng mảng có mật độ cọc dày.

📏 Bù co giãn 500 mm thuận tiện định vị chính xác trước sau

Thiết bị cung cấp bù co giãn 500 mm, có thể dùng để tinh chỉnh vị trí cọc theo hướng trước sau. Sau khi kết hợp xoay 360°, tay quay trái phải, nghiêng khung trượt và bù co giãn, có thể giảm việc di chuyển nhỏ nhiều lần của khung gầm, giúp quá trình căn lỗ linh hoạt hơn.

🚜 Bản xích 400 mm phù hợp mặt bằng quang điện chưa trải nhựa

Bản xích rộng 400 mm, có thể cung cấp khả năng bám tốt trên đường đất, bãi cỏ, đất sỏi và sườn dốc thông thường. Khu vực quang điện thường có đường chưa được cứng hóa hoàn toàn, khung gầm bánh xích phù hợp hơn thiết bị bánh lốp cho việc di chuyển tần suất cao quãng ngắn trong khu vực.

⛰️ Khả năng leo dốc 35° phù hợp một số dự án quang điện vùng núi

Tài liệu ghi góc leo dốc 35°. Thi công vùng núi thực tế cần đồng thời xem xét dốc ngang, độ trơn ướt mặt đất, tính chất đất và trọng tâm toàn máy, đặc biệt sau khi cơ cấu làm việc xoay, trạng thái trọng tâm thiết bị sẽ thay đổi, không thể chỉ dựa vào thông số leo dốc tối đa để đánh giá an toàn.

🌱 Thi công tầng đất và đất hoàng thổ

Tầng đất và đất hoàng thổ là địa chất phổ biến trong thi công móng quang điện. Loại địa tầng này thường dễ khoan, nhưng độ ẩm và độ chặt sẽ ảnh hưởng đến ổn định thành lỗ. Khi thi công cần điều chỉnh dụng cụ khoan và lực đẩy theo trạng thái tạo lỗ, tránh mở rộng lỗ quá mức hoặc sụp miệng lỗ.

🟤 Địa tầng đất sét cần chú ý bám dính mũi khoan và thải đất

Đất sét có tính dẻo cao dễ bám vào mũi khoan, gây bám dính và thải đất không thông. Trong thi công có thể điều chỉnh tốc độ quay và lực đẩy theo tải mũi khoan, đồng thời vệ sinh dụng cụ khoan kịp thời, duy trì cắt hiệu quả.

🪨 Sỏi cuội cát và tầng đất đắp càng thử thách việc chọn dụng cụ khoan

Sỏi cuội cát, sỏi và tầng rác đất đắp có thành phần hạt không đồng đều, dễ xuất hiện mũi khoan nhảy, lệch lỗ, kẹt và lỗ rỗng cục bộ. Khi tải quay tăng đột ngột hoặc có va đập bất thường, cần kịp thời nâng khoan kiểm tra, không nên tiếp tục đẩy cưỡng bức.

💥 Sau khi thay dụng cụ khoan va đập có thể dùng cho đá phong hóa mạnh và tầng đá

Tài liệu gốc nêu rõ, sau khi thay dụng cụ khoan va đập có thể dùng cho đá phong hóa mạnh và tầng đá. Loại địa tầng này cần xác định năng lực thi công thực tế theo độ cứng đá, mức độ nguyên vẹn, đường kính lỗ mục tiêu và cấu hình dụng cụ khoan va đập. Tài liệu gốc không cung cấp model búa va đập và năng lượng va đập, do đó không đưa ra cam kết bổ sung về hiệu quả đá cứng cụ thể.

☀️ Nhà máy quang điện tập trung mặt đất

Dự án quang điện mặt đất có số lượng vị trí cọc lớn, bố trí quy tắc, yêu cầu tiến độ gấp. PV390R di chuyển trong khu vực bằng bánh xích, sau đó dùng xoay 360° và điều chỉnh khung trượt để căn lỗ nhiều vị trí cọc, phù hợp hơn với nhịp thi công liên tục.

🏔️ Quang điện vùng núi và khu vực sườn dốc phức tạp

Quang điện vùng núi chú trọng hơn đến khả năng vượt địa hình, tư thế thi công và căn chỉnh vị trí cọc. Khung gầm bánh xích, nghiêng khung trượt 120°, xoay 360° và bù đa hướng của PV390R có lợi cho việc điều chỉnh tư thế làm việc trên địa hình cao thấp, nhưng trước khi làm việc chính thức vẫn cần đảm bảo nền đặt thiết bị ổn định.

🏭 Quang điện công nghiệp thương mại và thi công móng trong khu nhà máy

Đối với dự án quang điện khu nhà máy, khu công nghiệp và công nghiệp thương mại, thiết bị còn có thể dùng để khoan mồi móng giá đỡ, lỗ trụ hàng rào và các công trình móng nông khác. Chức năng xoay 360° linh hoạt hơn có lợi cho việc giảm quay đầu khung gầm tại mặt bằng hạn chế giữa công trình, đường và thiết bị.

⚠️ Thi công xoay 360° cần đặc biệt chú ý bán kính làm việc

Trước khi kết cấu phía trên xoay, cần xác nhận xung quanh không có người, không có xe, không có đường dây trên cao và không có thiết bị khác cản trở; khi làm việc trên sườn dốc càng cần chú ý thay đổi trọng tâm sau khi xoay; trong quá trình khoan, nhân viên không được vào phạm vi cần khoan xoay, cơ cấu xích tạo áp, khung trượt lắc và kết cấu xoay phía trên.

📌 Giải thích model và thông số

Tên tài liệu gốc là “máy đóng cọc quang điện thủy lực 4 xi-lanh”, model người dùng xác nhận mới nhất là PV390R, trong đó R dùng để phân biệt phiên bản xoay 360°. Thông số kỹ thuật được tổng hợp theo tài liệu gốc, bao gồm động cơ Yuchai bốn xi-lanh 85 kW, đường kính khoan 80–600 mm, độ sâu khoan 0–6 m, mô-men xoắn 13000 N·m, tốc độ quay cần khoan 90 r/min, nghiêng khung trượt 120°, bù co giãn 500 mm và chức năng xoay 360°.

Do điều kiện địa chất thực tế, dạng dụng cụ khoan, loại cọc, đường kính lỗ, góc thi công và phương thức vận hành có khác biệt, hiệu quả khoan cuối cùng, chất lượng tạo lỗ và hiệu quả đóng cọc nên căn cứ theo điều kiện hiện trường và thiết kế móng dự án.

📊 Thông số kỹ thuật chính
