CR600P

⛏️ CR600P Máy khoan lõi đá thủy lực toàn phần kiểu rời, di động 600 mét

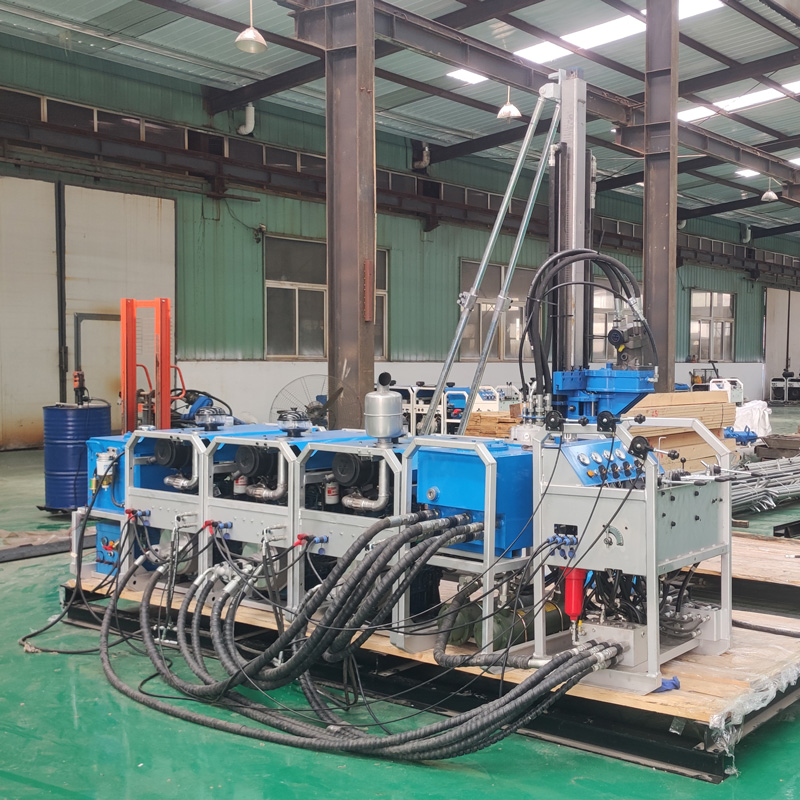

CR600P là máy khoan lõi đá thủy lực toàn phần kiểu rời, di động được thiết kế cho vùng núi, rừng và khu mỏ không có đường giao thông. Thiết bị được chia thành nhiều khối chức năng độc lập có thể vận chuyển riêng lẻ bao gồm hệ thống động lực, thủy lực, vận hành, bùn khoan và cơ cấu khoan, đảm bảo khả năng lấy mẫu cấp 600 mét đồng thời giảm khó khăn trong vận chuyển từng mô-đun, phù hợp cho các vị trí khoan thăm dò mà máy khoan tự hành bánh xích lớn khó tiếp cận.

🏔️ Môi trường vùng núi không có đường giao thông là bối cảnh ứng dụng chính của thiết bị này

Các vị trí khoan địa chất thường nằm trên sườn đồi, thung lũng, đất rừng và bệ tạm, nhiều vị trí không có đường thi công hoàn chỉnh. CR600P sử dụng kết cấu mô-đun rời, có thể vận chuyển theo từng đợt đến gần vị trí lỗ khoan tùy theo điều kiện hiện trường, sau đó lắp ráp hoàn chỉnh. Đối với các dự án cần giảm thiểu việc làm đường và giảm sự phụ thuộc vào xe lớn, kết cấu này linh hoạt hơn so với thiết bị nguyên khối.

⏱️ Tháo lắp nhanh thuận lợi cho thi công liên tục nhiều lỗ khoan

Kết cấu thiết bị được tối ưu cho việc tháo lắp và vận chuyển tại hiện trường, tài liệu nêu rõ thời gian lắp ráp nhanh nhất khoảng 30 phút. Thời gian thực tế có thể thay đổi do khoảng cách vận chuyển, điều kiện mặt bằng, trình độ nhân công và thiết bị phụ trợ, nhưng đối với các dự án có lỗ khoan phân tán, tháo lắp nhanh giúp giảm đáng kể công việc phụ trợ khi di chuyển giữa các lỗ khoan.

🎯 Khả năng cấp 600 mét phù hợp cho điều tra, giai đoạn đầu thăm dò chi tiết và kiểm chứng thân quặng

CR600P có độ sâu khoan tham khảo BQ 760 m, NQ 600 m, HQ 280 m. Thiết bị phù hợp cho các dự án sau khi đã hoàn thành điều tra bề mặt, khoanh định dị thường địa vật lý - địa hóa hoặc kiểm chứng lỗ khoan nông, cần thu thập thêm tài liệu lõi khoan liên tục, có thể dùng để xác nhận đới khoáng hóa, kiểm soát ranh giới thân quặng và đánh giá tài nguyên ở độ sâu trung bình.

🥇 Khoan thân mạch vàng và đới biến đổi kiến tạo

Các mỏ vàng dạng mạch thạch anh, vàng dạng đới cắt và vàng biến đổi kiến tạo thường phân bố ở vùng núi hiểm trở. Thiết bị hỗ trợ khoan ở góc 45°–90°, có thể chọn lỗ khoan nghiêng hoặc gần thẳng đứng tùy theo thế nằm của thân quặng, giúp lỗ khoan cắt qua đới khoáng hóa ở góc hợp lý hơn. Lõi khoan thu được có thể dùng để mô tả, lấy mẫu, phân tích cấu trúc và đánh giá tính liên tục của khoáng hóa.

🟠 Điều tra quặng đồng, chì-kẽm và đa kim loại

Trong thăm dò quặng đồng, chì-kẽm và đa kim loại, lõi khoan liên tục phản ánh đầy đủ mối quan hệ giữa đá vây quanh, biến đổi, đới phá hủy và đoạn khoáng hóa. CR600P phù hợp để thiết lập nhiều lỗ khoan độ sâu trung bình ở địa hình phức tạp, cung cấp tài liệu địa chất cơ bản cho việc khoan dày thêm và ước tính tài nguyên.

⚙️ Điều khiển thủy lực toàn phần giúp dễ dàng điều chỉnh trạng thái khoan theo sự thay đổi của địa tầng

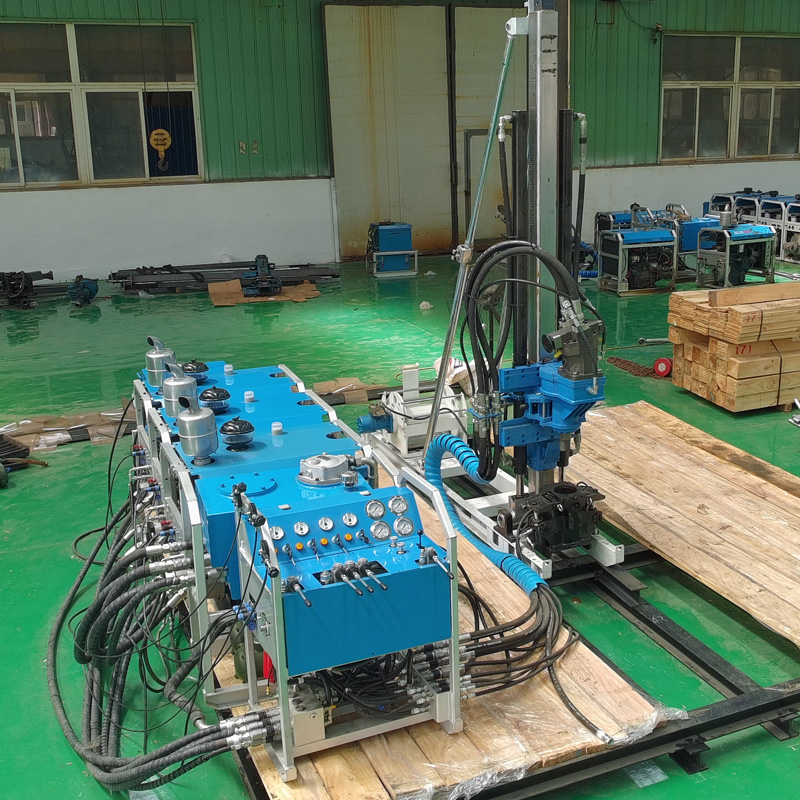

Đầu quay công suất có tốc độ tối đa 1200 vòng/phút, mô-men xoắn tối đa 780 N·m, kết hợp với lực đẩy 55 kN và lực nâng 100 kN, có thể điều chỉnh tốc độ quay và tốc độ tiến theo độ nguyên khối của đá, loại mũi khoan và kích thước mẫu. Trong đá cứng nguyên khối cần chú ý đến hiệu suất cắt của mũi khoan, trong đá vỡ vụn nên kiểm soát tốc độ tiến và chiều dài hiệp khoan.

🧲 Kẹp thủy lực đảm bảo an toàn và khả năng thích ứng với cần khoan

Kẹp có lực kẹp tối đa 120 kN, khả năng thông qua 54–127 mm, sử dụng phương thức kẹp thủy lực. Tài liệu cũng nhấn mạnh hệ thống kẹp có thiết kế bảo vệ khi mất áp suất, nhằm giảm nguy cơ tuột cần ngoài ý muốn. Khi thực hiện thao tác siết, tháo cần và xử lý cần khoan, cần giữ bề mặt kẹp sạch sẽ và kiểm tra áp suất thủy lực định kỳ.

🧵 Dung tích cáp 800 mét phù hợp cho hoạt động lấy mẫu bằng cáp

Hệ thống tời được trang bị cáp thép 6 mm, dung tích 800 m, tốc độ nâng 116 m/phút. Lấy mẫu bằng cáp giúp giảm thời gian phụ trợ cho mỗi hiệp khoan phải rút toàn bộ cần, đặc biệt khi độ sâu tăng lên thì hiệu quả càng rõ rệt. Tình trạng đứt sợi, ép dẹt, mài mòn và sắp xếp cáp cần được đưa vào kiểm tra hàng ngày.

💧 Tuần hoàn bùn khoan dùng để làm mát, vận chuyển mùn khoan và bảo vệ thành lỗ

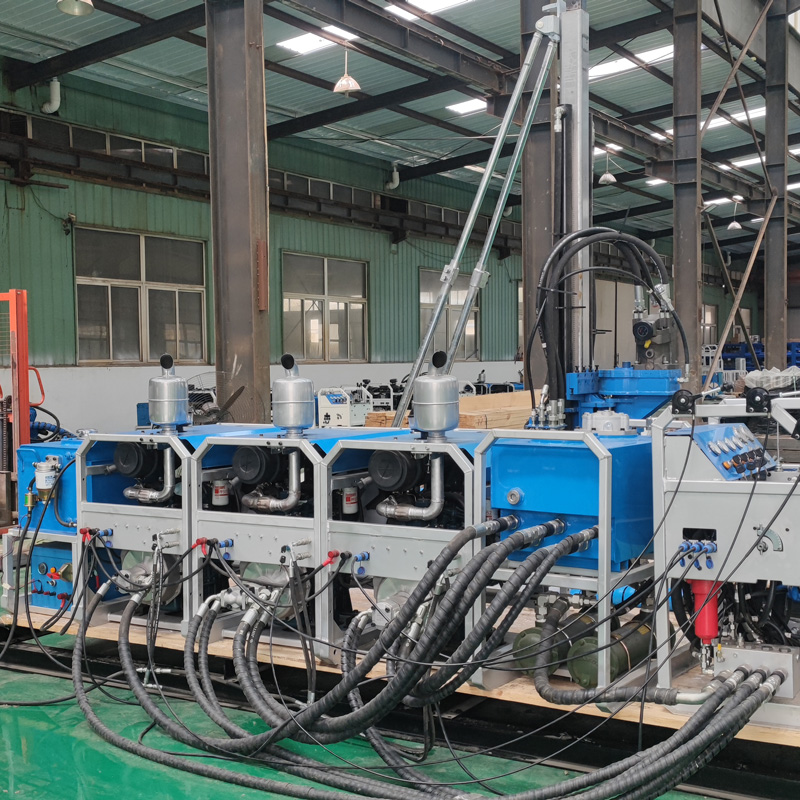

Bộ phận bùn khoan sử dụng bơm piston cao áp, lưu lượng 90 L/phút, áp suất 3 MPa. Trong đá nguyên khối, bùn khoan chủ yếu làm mát và mang mùn khoan; trong đoạn đá phong hóa mạnh, nứt nẻ hoặc rời rạc, cần điều chỉnh tính năng bùn khoan và sử dụng ống chống để duy trì ổn định thành lỗ, tránh sập lỗ hoặc mất dung dịch nghiêm trọng.

⚡ Hai dạng động lực diesel và điện giúp dễ dàng cấu hình theo dự án

CR600P có thể sử dụng động cơ diesel hoặc động cơ điện. Công suất động cơ diesel yêu cầu ≥66 kW, hoặc có thể sử dụng tổ hợp 2 động cơ điện 22 kW × 2. Các dự án thực địa xa xôi thường coi trọng tính tự chủ về nguồn động lực, trong khi các khu mỏ có nguồn điện ổn định có thể chọn phương án điện dựa trên điều kiện cung cấp điện, cách bảo trì và chi phí năng lượng.

🌲 Phù hợp cho khu vực rừng, núi và khu vực nhạy cảm với môi trường

Thiết bị kiểu rời giúp giảm nhu cầu xe lớn vào trực tiếp vị trí lỗ khoan, nhưng trước khi thi công vẫn cần đánh giá độ ổn định của sườn đồi, đá lở, đường mùa mưa, tuyến đường vận chuyển thủ công và khả năng chịu tải của bệ tạm. Khó khăn khi thi công ở vùng núi không chỉ là khoan mà còn là tổ chức vận chuyển và an toàn hiện trường, cả hai đều quyết định hiệu quả dự án.

⚠️ Lưu ý khi sử dụng

Trước khi đưa thiết bị vào hiện trường, cần kiểm tra trọng lượng mô-đun và tuyến đường vận chuyển; sau khi lắp ráp, kiểm tra các khớp nối nhanh, đường ống thủy lực và kết nối kết cấu; trước khi khoan nghiêng, phải đảm bảo giá khoan và đế ổn định; trong quá trình khoan liên tục, định kỳ kiểm tra dầu thủy lực, bộ lọc, cáp thép, kẹp và bơm bùn, nếu có hiện tượng tăng nhiệt bất thường, rò rỉ hoặc thay đổi lực nâng cần kịp thời xử lý.

Do điều kiện địa chất thực tế, dụng cụ trong lỗ, góc khoan và phương pháp vận hành khác nhau, hiệu quả khoan cuối cùng, độ sâu và tỷ lệ thu hồi lõi phụ thuộc vào điều kiện hiện trường.

📊 Thông số kỹ thuật chính
