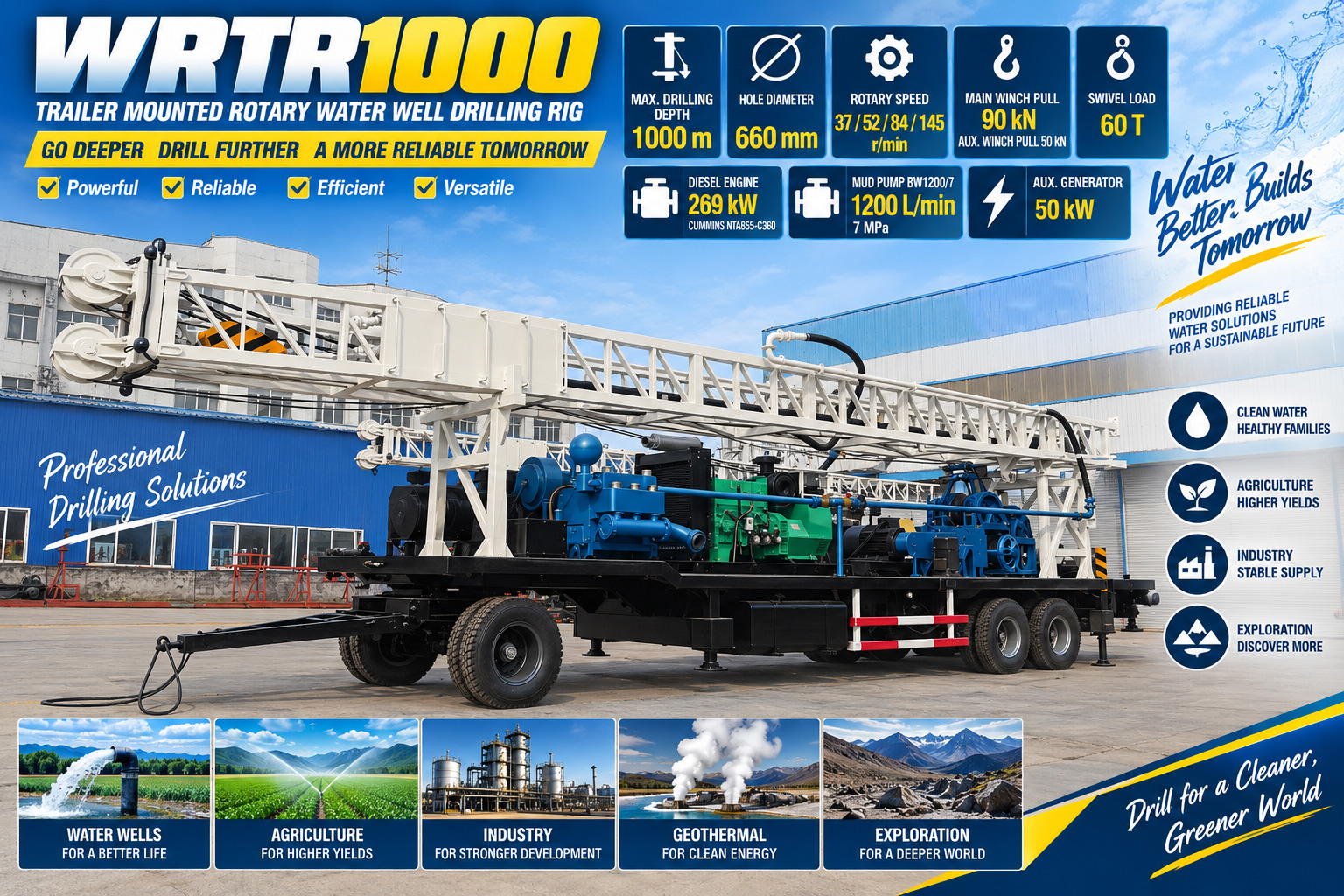

💧 Giàn khoan nước loại kéo theo bàn xoay WRTR1000 1000 m

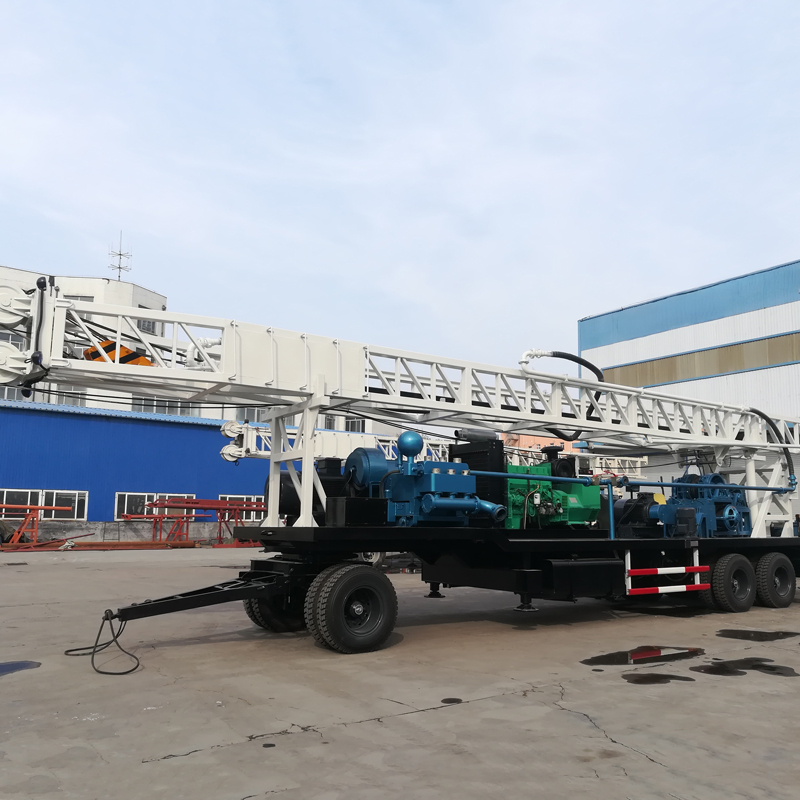

WRTR1000 là giàn khoan bàn xoay loại kéo theo hạng nặng được thiết kế cho giếng nước sâu cấp 1000 m, địa nhiệt, cấp nước khu mỏ, địa chất thủy văn và khoan công trình lớn. Toàn bộ máy được tích hợp trên khung gầm kéo theo với động cơ diesel độc lập, bàn xoay 25 kN·m, tháp khoan chữ K thủy lực 60 T, hai tời, bơm bùn lưu lượng lớn BW1200/7 và máy phát phụ 50 kW, có thể chuyển đổi giữa tuần hoàn thuận bùn, bọt khí, búa DTH và tùy chọn tuần hoàn ngược khí nâng tùy theo địa tầng.

🎯 Định vị cấp 1000 m phù hợp cho dự án giếng sâu và địa tầng phức tạp thực sự

Độ sâu khoan tối đa 1000 m cho phép WRTR1000 đáp ứng các dự án nước ngầm sâu mà thiết bị giếng nước nông và trung bình thông thường khó đảm nhận. Đối với cấp nước khu mỏ, nước công nghiệp quy mô lớn, giếng sâu vùng khô hạn, điều tra địa nhiệt và khoan địa chất thủy văn sâu, cấp này mang lại dự trữ độ sâu lớn hơn. Độ sâu khoan thực tế vẫn cần xác định dựa trên đường kính lỗ khoan, dụng cụ khoan, địa tầng, phương thức tuần hoàn và thiết kế hoàn thiện giếng.

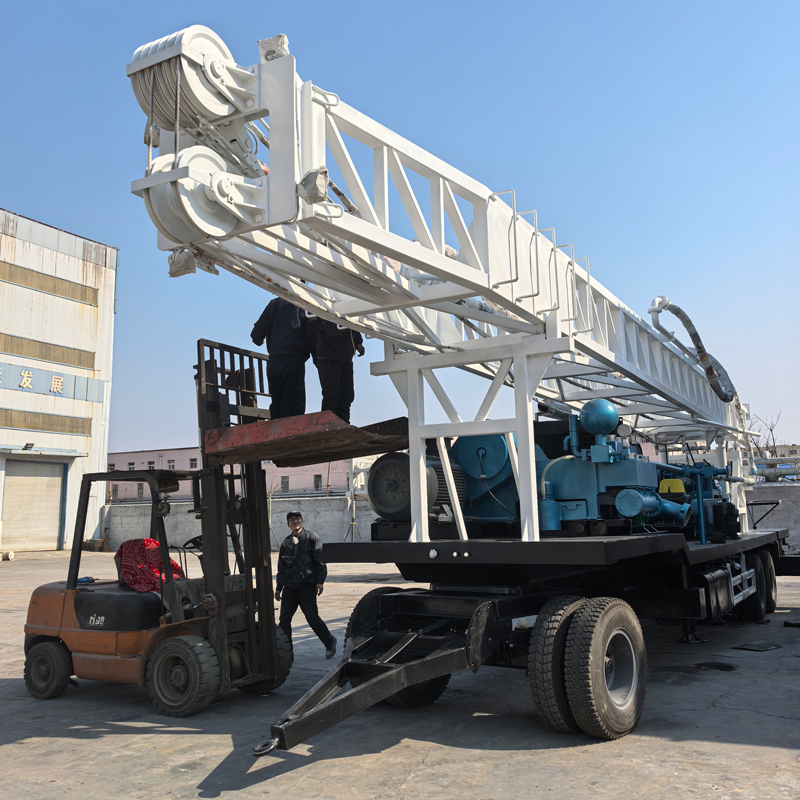

🚛 Nền tảng kéo theo hạng nặng thuận tiện cho việc di chuyển toàn bộ công trường khoan lớn

Tháp khoan, bàn xoay, tời, bơm bùn và hệ thống động lực đều được bố trí quanh nền tảng kéo theo, có thể di chuyển giữa các dự án bằng xe kéo phù hợp. Đối với khu mỏ, nông trại, mỏ địa nhiệt và dự án giếng nước vùng xa, kết cấu này thuận tiện hơn so với công trường cố định hoàn toàn khi cần điều chuyển giữa các dự án, nhưng cũng cần kiểm tra trước chiều rộng đường, tải trọng cầu, bán kính quay đầu và giới hạn chiều cao vận chuyển.

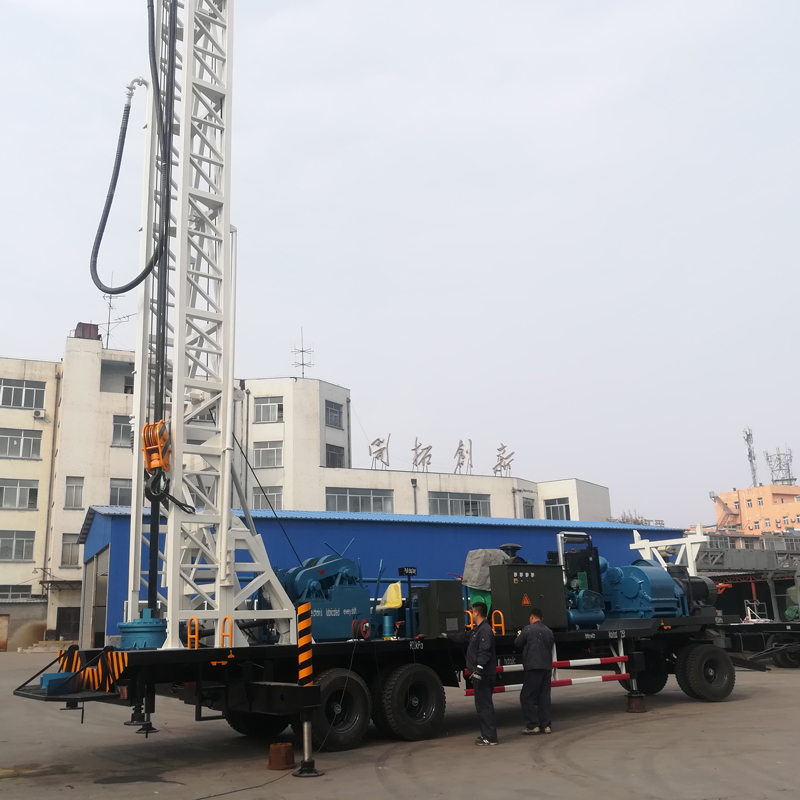

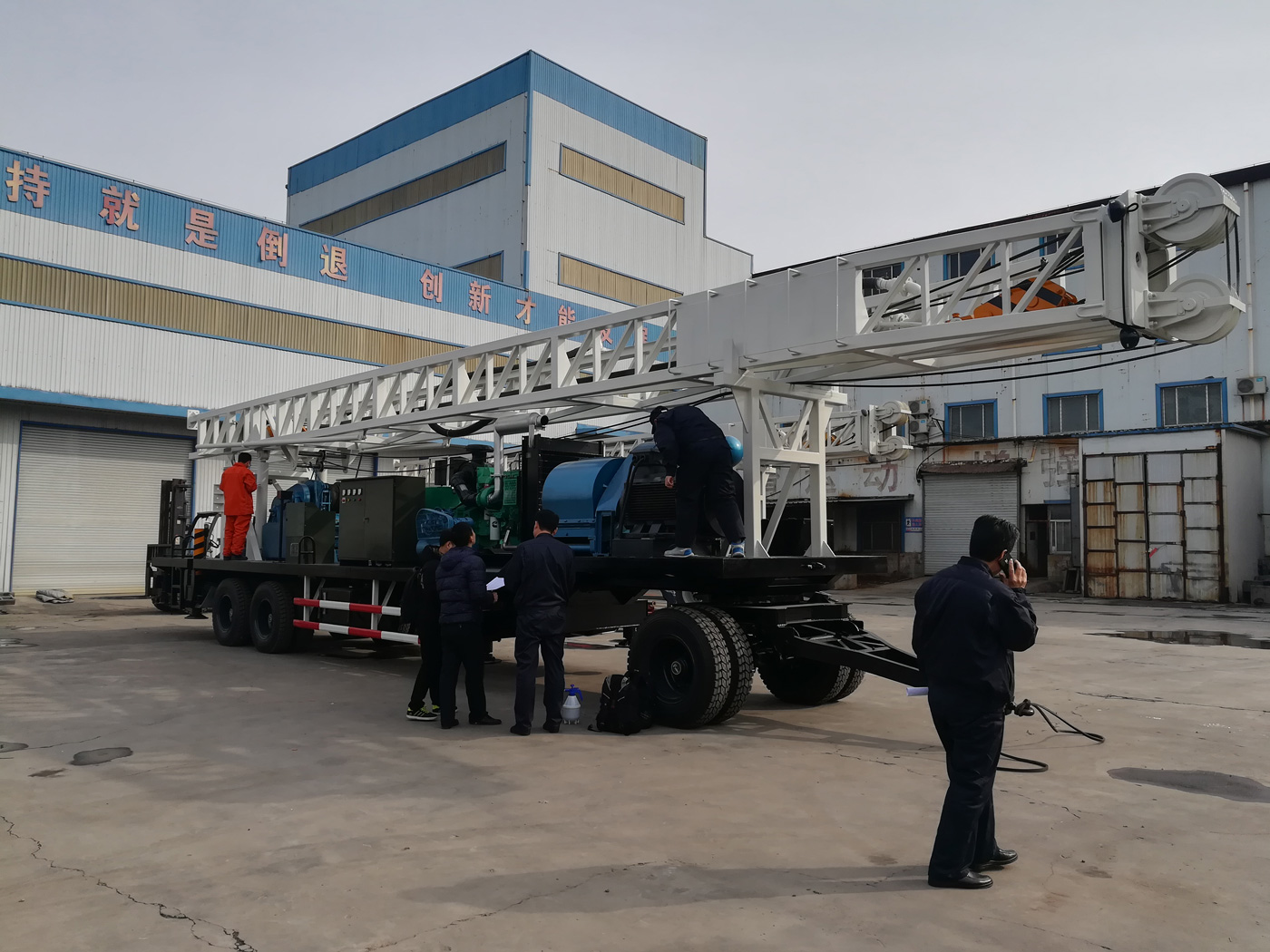

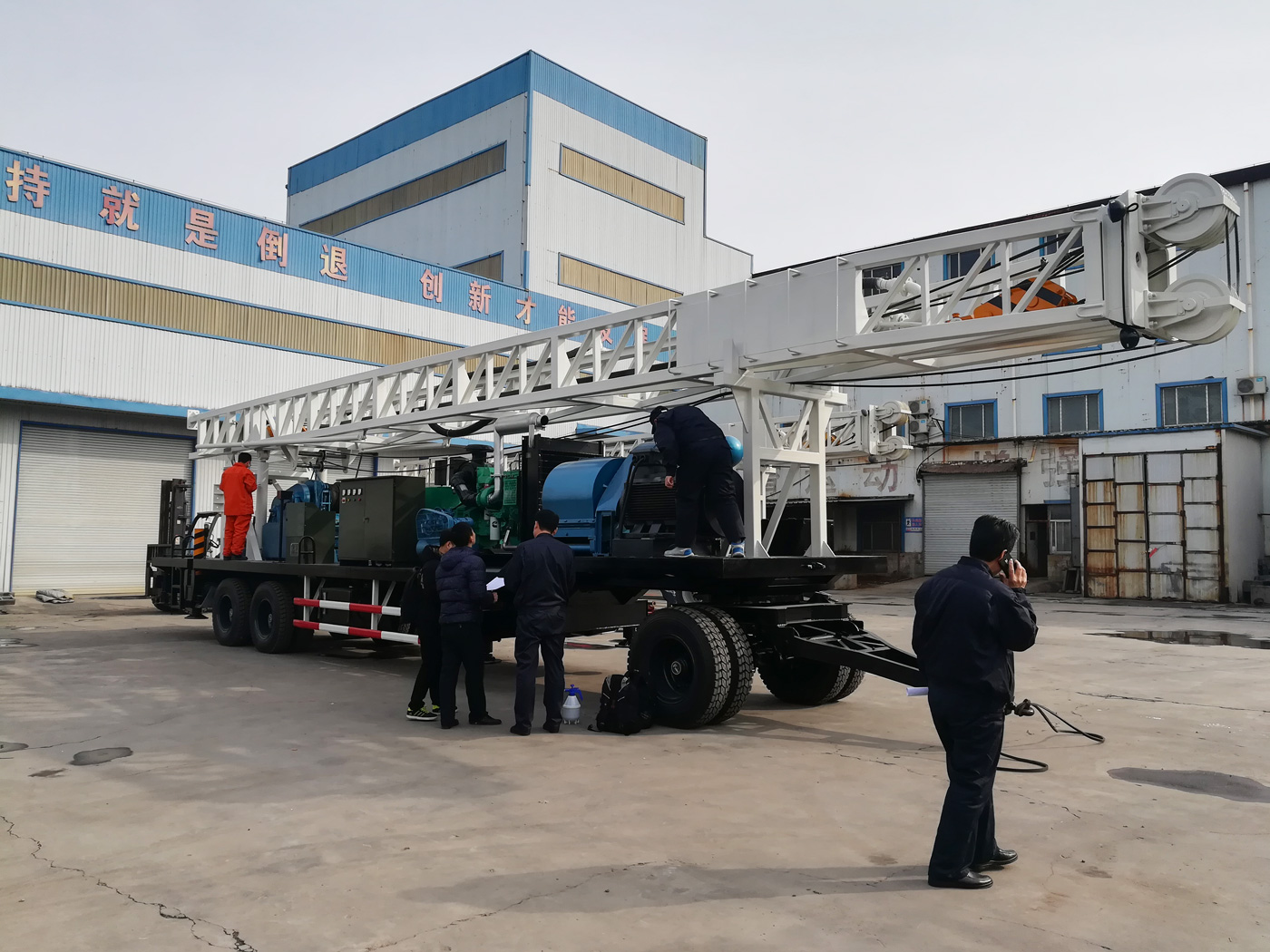

🗼 Tháp khoan chữ K thủy lực 60 tấn phù hợp cho vận hành cột khoan dài

Tổng chiều cao tháp khoan 19,5 m, chiều cao hiệu dụng 18,482 m, tải trọng tối đa 60 T. Kết cấu chữ K thủy lực có thể đáp ứng xử lý cần khoan dài và cột khoan lỗ sâu, đồng thời giảm một phần chiều cao làm việc ở trạng thái vận chuyển. Trong dự án cấp 1000 m, trọng lượng cột khoan và tải trọng vận hành ống chống đều cao hơn, khả năng chịu tải của tháp khoan là nền tảng quan trọng của toàn máy.

🔄 Bàn xoay 25 kN·m bốn cấp tốc độ thích ứng từ tầng rời đến đá gốc

Mô-men xoắn tối đa của bàn xoay 25 kN·m, cung cấp bốn cấp tốc độ 37 / 52 / 84 / 145 r/min. Tốc độ thấp mô-men cao phù hợp cho dụng cụ khoan lớn, vận hành ống chống và địa tầng có sức cản cao; tốc độ cao hơn phù hợp cho đá mềm tương đối ổn định, tầng phong hóa và một số địa tầng trầm tích. Trong thi công lỗ sâu, cần điều chỉnh cấp tốc độ kịp thời theo mô-men, hồi bùn và tải trọng dụng cụ khoan.

🕳️ Lỗ thông bàn xoay 660 mm thuận tiện cho thi công ống chống cỡ lớn và kết cấu giếng sâu

Đường kính lỗ thông tối đa của bàn xoay 660 mm, tạo không gian cho cần vuông, dụng cụ khoan và vận hành ống chống cỡ lớn. Đối với giếng nước sâu và một số lỗ công trình, kết cấu lỗ thông lớn thuận tiện bố trí hệ thống ống giếng và ống chống lớn hơn, nhưng đường kính hoàn thiện giếng cuối cùng cần thiết kế theo tầng chứa nước, ống giếng, loại bơm và độ ổn định địa tầng, không thể hiểu trực tiếp kích thước lỗ thông là đường kính khoan cố định.

🧵 Tời chính 90 kN + tời phụ 50 kN nâng cao hiệu quả tổ chức hiện trường

Lực nâng cáp đơn của tời chính 90 kN, lực nâng cáp đơn của tời phụ 50 kN, dung lượng cáp của cả hai tang tời đều 160 m. Tời chính và phụ có thể đảm nhận riêng việc xử lý cột khoan, hỗ trợ ống chống, vận chuyển dụng cụ khoan và nâng hạ tại hiện trường, nâng cao tính liên tục của vận hành cần khoan dài và lỗ sâu.

💪 Móc di động 60 T và đầu xoay 60 T phù hợp cho điều kiện lỗ sâu tải nặng

Tải trọng định mức của móc di động và đầu xoay đều 60 T. Trong lỗ khoan cấp 1000 m, trọng lượng bản thân cột khoan, trọng lượng ống chống và ma sát thành lỗ sẽ tăng dần, tải trọng định mức cao hơn mang lại dự trữ cho việc nâng hạ khoan và xử lý dụng cụ bình thường. Khi xảy ra kẹt khoan và sức cản bất thường, vẫn nên xử lý trước bằng tuần hoàn, nâng chậm và phán đoán trong lỗ.

🔩 Cần vuông 12,192 m và cần khoan tiêu chuẩn 9,4 m giảm tần suất nối cần

Quy cách cần vuông 108 × 108 × 12192 mm, cần khoan tiêu chuẩn 89 × 9400 mm, và có tùy chọn đường kính cần khoan 89 / 114 / 127 mm. Cần khoan dài hơn có lợi cho việc giảm số lần nối cần trong lỗ sâu 1000 m, nhưng đồng thời đặt ra yêu cầu cao hơn về không gian tháp khoan, nâng hạ và tổ chức vận chuyển.

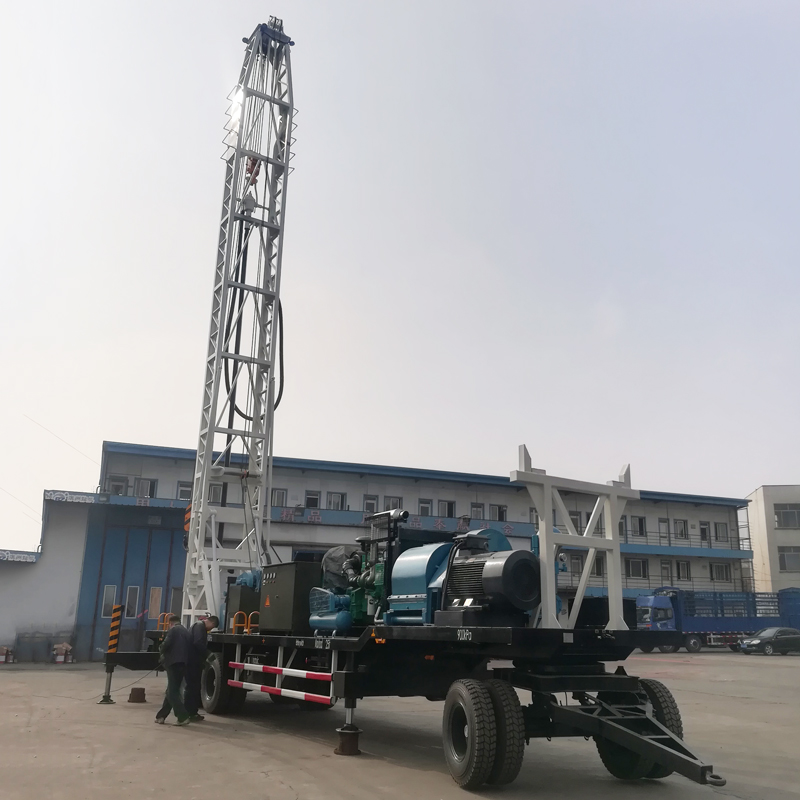

💧 Bơm bùn BW1200/7 cung cấp lưu lượng cao cho tuần hoàn bùn lỗ sâu

Áp suất tối đa của bơm bùn BW1200/7 là 7 MPa, lưu lượng 1200 L/min, có thể dùng cho mang mùn khoan, bảo vệ thành lỗ, làm mát mũi khoan và kiểm soát áp suất trong giếng trong tuần hoàn thuận bùn lỗ sâu. Khi độ sâu lỗ khoan tăng, sức cản tuần hoàn và khoảng cách vận chuyển mùn khoan tăng, bơm bùn lưu lượng lớn có lợi hơn cho việc duy trì hồi bùn ổn định.

🟤 Đất sét và địa tầng mềm phù hợp với tuần hoàn thuận bùn

Đất sét, bụi và các địa tầng mềm khác có thể sử dụng tuần hoàn thuận bùn, thông qua tính năng bùn hợp lý để ổn định thành lỗ và mang mùn khoan trở lại mặt đất. Trong tầng đất sét cần ngăn mũi khoan bị bám bùn và hồi bùn không thông, có thể cải thiện trạng thái khoan bằng cách điều chỉnh tốc độ quay, loại mũi khoan và tính năng bùn.

🏖️ Tầng cát và tầng sỏi cần chú trọng ống chống và chống sập lỗ

Tầng cát rời và tầng sỏi dễ sập lỗ, mất bùn và mở rộng lỗ, có thể cần ống chống tạm thời hoặc hạ ống chống theo cấp. Lỗ thông bàn xoay 660 mm và tải trọng tháp khoan 60 T mang lại không gian vận hành lớn hơn cho công tác ống chống, nhưng số cấp ống chống cụ thể vẫn cần xác định theo thiết kế địa tầng.

🪨 Đá phong hóa và đá phân hủy có thể linh hoạt chuyển đổi phương thức khoan

Sau khi vào tầng đá phong hóa mạnh hoặc đá phân hủy, có thể tiếp tục sử dụng khoan quay theo sức cản đáy lỗ và tình trạng hồi bùn, hoặc sử dụng bọt khí hay công nghệ phù hợp khác. Bàn xoay bốn cấp có lợi cho việc điều chỉnh tốc độ và mô-men theo sự thay đổi độ cứng địa tầng.

💎 Đá gốc nguyên vẹn có thể sử dụng búa DTH

Khi lỗ khoan vào đá cứng tương đối nguyên vẹn, có thể trang bị máy nén khí, búa DTH và mũi khoan phù hợp để khoan DTH. Trong lỗ sâu đá cứng cần đặc biệt chú ý đến năng lực máy nén khí, bôi trơn búa DTH và trạng thái thải mùn, nếu bột đá đáy lỗ không thể thải ra kịp thời sẽ làm giảm rõ rệt hiệu quả khoan.

🫧 Công nghệ bọt khí phù hợp cho một số điều kiện thải mùn và mất dung dịch lỗ sâu

Khoan bọt khí có thể phát huy tác dụng trong một số đoạn lỗ khô, mất dung dịch hoặc cần cải thiện khả năng mang mùn khoan. Nồng độ bọt, lượng khí và phương thức bơm vào cần điều chỉnh theo độ sâu lỗ, đường kính lỗ và tính thấm địa tầng, không thể dùng thông số thống nhất cho mọi địa tầng.

🔁 Tùy chọn tuần hoàn ngược khí nâng dùng cho thải mùn nhanh và quan sát mùn khoan

WRTR1000 có thể tùy chọn công nghệ tuần hoàn ngược khí nâng, dùng cho dự án cần thải mùn nhanh hoặc lấy mẫu mùn khoan. Đây là phương thức khoan tùy chọn, không phải máy thăm dò RC chuyên dụng; nếu dự án có yêu cầu rõ ràng về tính đại diện của mẫu và chất lượng chia mẫu, cần đồng thời trang bị cần khoan hai thành, hệ thống khí nén và thiết bị lấy mẫu phù hợp.

🌦️ Địa tầng hỗn hợp có thể kết hợp nhiều phương pháp khoan

Giếng sâu thường xuyên xuyên qua đất sét, tầng cát, sỏi, đá phong hóa và đá gốc. WRTR1000 có thể sử dụng tuần hoàn bùn và bảo vệ ống chống ở tầng rời phía trên, sau khi vào tầng đá chuyển sang khoan DTH hoặc bọt khí, giảm nhu cầu thay giàn khoan thường xuyên do một công nghệ đơn lẻ không thích ứng với thay đổi địa tầng.

💧 Tầng chứa nước mạnh và điều kiện nước phun cao

Sau khi vào tầng chứa nước năng suất cao, cần điều chỉnh phương thức tuần hoàn, quy trình ống chống và công nghệ làm sạch lỗ theo lưu lượng nước phun. Mục tiêu cuối cùng của thi công giếng nước sâu không chỉ là đạt độ sâu, mà là hình thành thành giếng ổn định và sử dụng hiệu quả tầng chứa nước, do đó thiết kế ống lọc, chống thấm và loại bơm cũng quan trọng không kém.

🏠 Giếng nước sâu đô thị và cộng đồng lớn

WRTR1000 phù hợp cho cấp nước đô thị, cộng đồng lớn, trường học, bệnh viện và các dự án cần nguồn nước ngầm ổn định khác. Độ sâu cấp 1000 m có thể bao phủ tầng chứa nước sâu hơn, nhưng trước khi thi công chính thức nên tiến hành điều tra địa chất thủy văn và đánh giá chất lượng nước, xác định hợp lý tầng mục tiêu.

🌾 Tưới tiêu nông nghiệp sâu và cấp nước trang trại chăn nuôi

Ở vùng khô hạn, nông trại lớn và khu vực nông nghiệp có mực nước ngầm sâu, có thể sử dụng WRTR1000 để thi công giếng tưới sâu và giếng cấp nước cho gia súc. Đường kính hoàn thiện giếng, chiều dài ống lọc và lưu lượng bơm cần thiết kế kết hợp với độ dày tầng chứa nước, lượng nước dự kiến và nhu cầu bơm lâu dài.

⛏️ Cấp nước khu mỏ và hạ mực nước mỏ

Khu mỏ có thể sử dụng thiết bị này để thi công giếng cấp nước sinh hoạt, giảm bụi, rửa thiết bị và nước phụ trợ sản xuất, cũng có thể đảm nhận một phần lỗ hạ mực nước theo thiết kế thủy văn. Vị trí lỗ khoan dự án mỏ thường phân tán, nền tảng kéo theo thuận tiện cho việc điều chuyển giữa các điểm khoan khác nhau trong khu mỏ.

♨️ Giếng địa nhiệt và lỗ gradient nhiệt độ

Độ sâu khoan 1000 m, tháp khoan tải nặng và khả năng đa công nghệ giúp WRTR1000 có thể dùng cho điều tra địa nhiệt, lỗ gradient nhiệt độ và một số giếng nước địa nhiệt. Dự án địa nhiệt còn cần xem xét địa tầng nhiệt độ cao, cấp ống chống, trám xi măng và môi trường tuần hoàn, thi công chính thức nên tiến hành theo thiết kế chuyên biệt.

🧭 Địa chất thủy văn và thăm dò địa chất thông thường

Thiết bị có thể dùng cho điều tra địa chất thủy văn và khoan địa chất sâu thông thường, thông qua mùn khoan, hồi bùn, nước phun và phản ứng khoan để phán đoán thay đổi địa tầng. Nếu dự án cần mẫu lõi liên tục chất lượng cao, nên chọn giàn khoan lấy lõi chuyên dụng.

⚡ Động cơ diesel Cummins 269 kW cung cấp động lực tải nặng độc lập

Toàn máy sử dụng động cơ diesel Cummins NTA855-C360, công suất 269 kW, tốc độ định mức 2100 r/min, phù hợp cho công trường xa không có lưới điện ổn định. Vận hành liên tục lỗ sâu cần chú trọng bảo dưỡng hệ thống làm mát, nhiên liệu và lọc khí, tránh suy giảm động lực do tải cao kéo dài.

🔌 Máy phát phụ 50 kW đáp ứng nhu cầu điện hiện trường

Máy phát phụ công suất 50 kW, có thể cấp điện cho chiếu sáng thi công, dụng cụ, bơm phụ và thiết bị điện hiện trường. Dự án vùng xa vẫn nên tính toán hợp lý tổng phụ tải điện, và thực hiện nối đất và bảo vệ phân phối theo quy định.

🦿 Bốn chân thủy lực + hai chân khóa cơ khí nâng cao độ ổn định công trường khoan

Hệ thống chống sử dụng 4 chân thủy lực và 2 chân khóa cơ khí. Chân thủy lực dùng để cân bằng nhanh, chân cơ khí cung cấp khóa thứ cấp sau khi định vị, có lợi cho việc duy trì ổn định toàn máy khi quay mô-men cao, nâng tời và vận hành ống chống.

📦 Nền tảng kéo theo 15,3 m có yêu cầu cao về tuyến vận chuyển

Kích thước vận chuyển khoảng 15300 × 2800 × 4450 mm. Trước khi vận chuyển liên vùng cần xác nhận xe kéo, giới hạn chiều rộng chiều cao đường, tải trọng cầu, bán kính quay đầu và quy định vận chuyển địa phương. Công trường khoan còn cần để đủ không gian vận hành cho dựng tháp, hệ thống bùn, cần khoan và ống chống.

⚠️ Lưu ý thi công giếng sâu loại kéo theo 1000 m

Trước khi khởi công nên kiểm tra động cơ diesel, bàn xoay, tháp chữ K, tời, cáp thép, đầu xoay, bơm bùn, chân chống và hệ thống điện; trong giai đoạn lỗ sâu liên tục ghi nhận mô-men bàn xoay, hồi bùn, áp suất bơm, sức cản nâng cần và thay đổi nước phun; khi chuyển đổi giữa các phương thức khoan khác nhau, cần xác nhận lại dụng cụ khoan, hệ thống tuần hoàn và điều kiện an toàn.

Do điều kiện địa chất thực tế, dụng cụ trong lỗ, góc khoan và phương thức vận hành có khác biệt, hiệu quả khoan cuối cùng, độ sâu khoan và hiệu quả hoàn thiện giếng nên lấy điều kiện hiện trường làm chuẩn.
