WRTR600

💧 Máy khoan giếng nước kiểu rơ-moóc bàn xoay WRTR600 600 m

WRTR600 là máy khoan kiểu rơ-moóc cấp 600 m lấy khoan xoay bàn xoay và tuần hoàn bùn làm nguyên lý cốt lõi. Thiết bị tập trung máy phát diesel, bơm bùn 3NB-130, bàn xoay, tời đôi, tháp khoan, chân chống và cơ cấu tháo khớp phụ trợ trên khung gầm rơ-moóc, phù hợp cho giếng nước sâu, giếng địa nhiệt, điều tra địa chất thủy văn, thăm dò địa chất thông thường và một số công trình khoan nền móng.

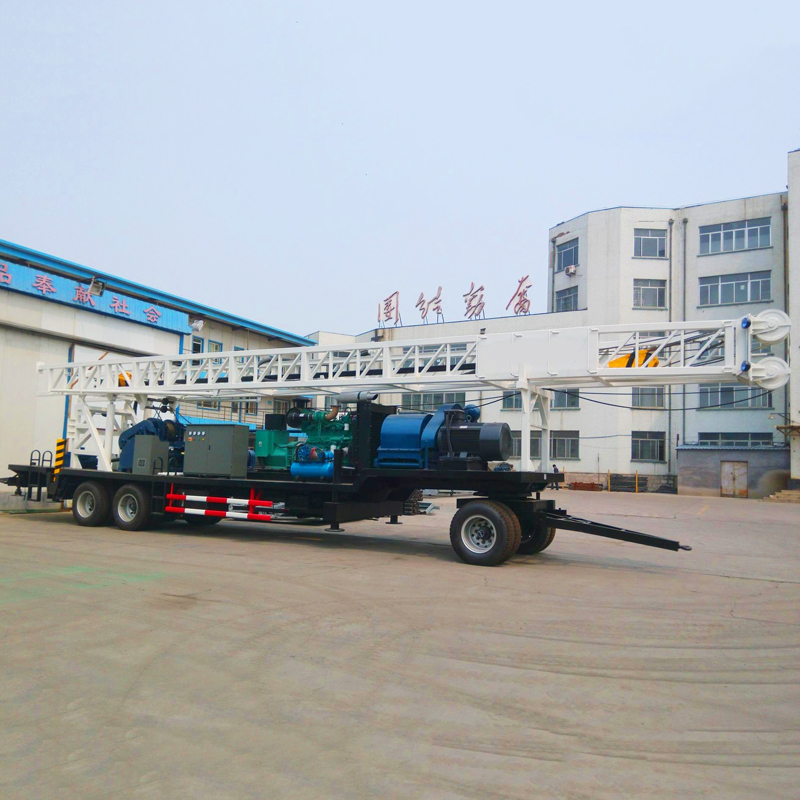

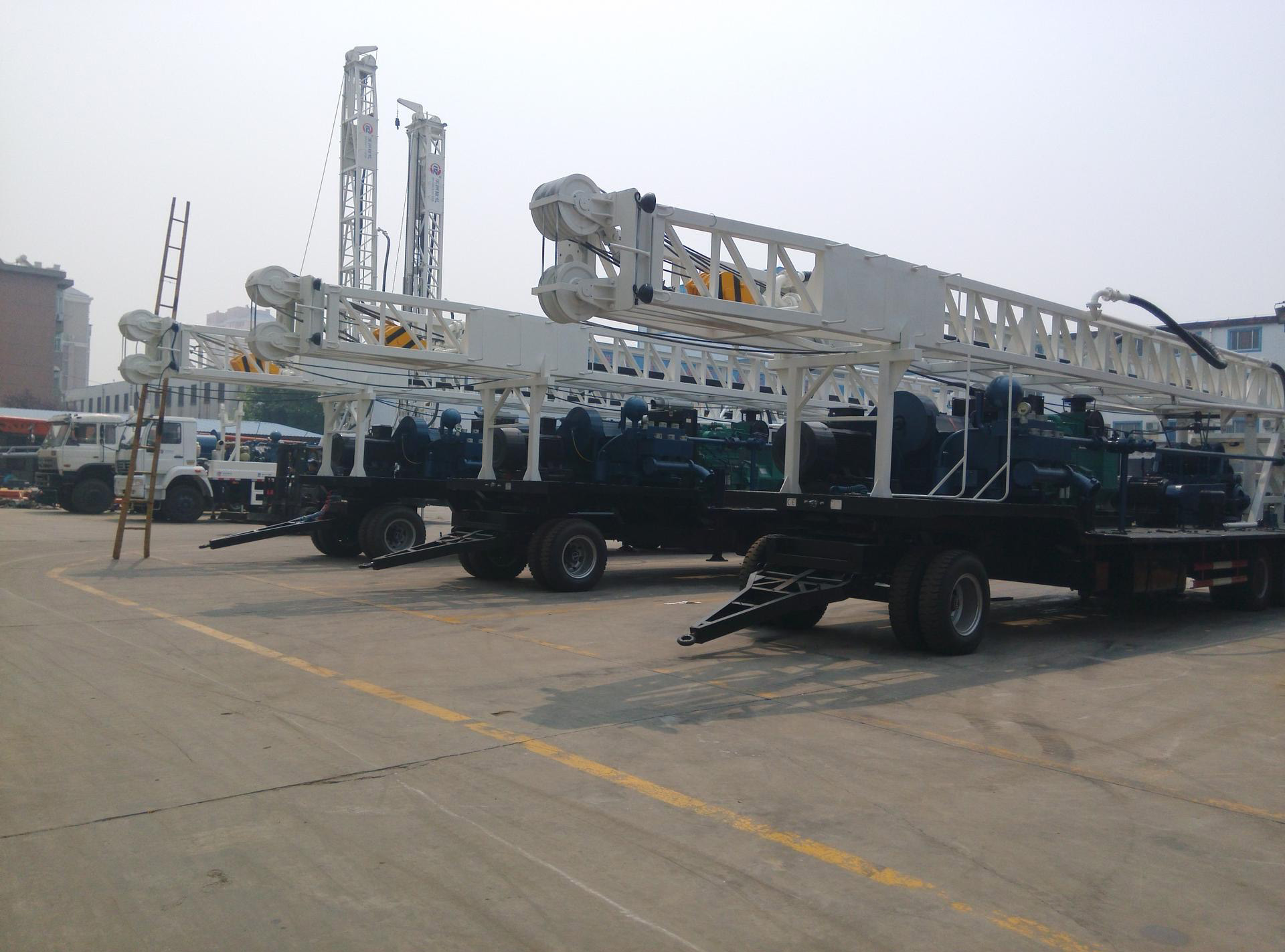

🚛 Kết cấu kiểu rơ-moóc thuận tiện chuyển công trường giữa các dự án

Toàn bộ máy khoan có thể được vận chuyển giữa các dự án bằng xe kéo phù hợp, giảm độ phức tạp khi vận chuyển riêng lẻ tháp khoan, hệ động lực và hệ bùn. Đối với nhà thầu khoan giếng nước thôn xã, tưới tiêu nông nghiệp, địa nhiệt và khoan công trình, kết cấu này phù hợp hơn cho thi công liên tục nhiều công trường.

📏 Chiều sâu khoan 600 m đáp ứng dự án nước ngầm tầng trung sâu

Chiều sâu khoan tối đa 600 m, đường kính khoan tối đa 500 mm, có thể dùng cho khai thác nước ngầm tầng trung sâu, giếng nước nông nghiệp và công nghiệp, đồng thời đảm nhận một số dự án điều tra địa nhiệt và giếng địa nhiệt độ sâu trung bình. Chiều sâu và đường kính khoan thực tế sẽ chịu ảnh hưởng của địa tầng, dụng cụ khoan, tuần hoàn bùn, thiết kế ống chống và lực cản trong lỗ khoan.

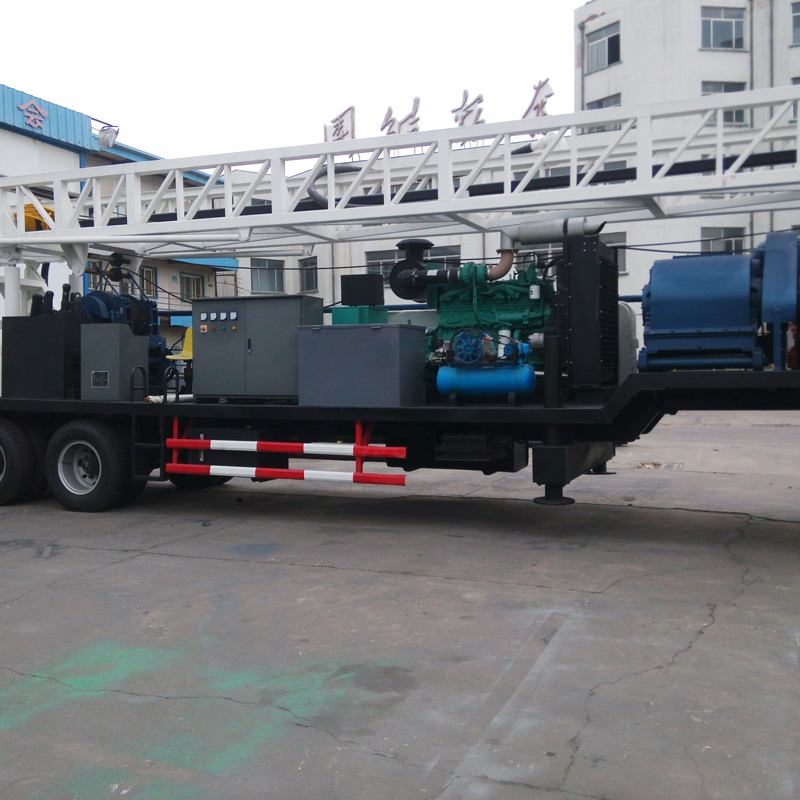

🔄 Bàn xoay ba cấp tốc độ thích ứng với địa tầng và tải trọng khác nhau

Bàn xoay cung cấp ba cấp tốc độ 38 / 57 / 85 r/min, mô-men xoắn lý thuyết tương ứng khoảng 13,8 / 9,2 / 6,2 kN·m. Cấp tốc độ thấp có mô-men xoắn cao hơn, phù hợp hơn với đường kính khoan lớn, bộ dụng cụ khoan nặng và địa tầng có lực cản lớn; tốc độ cao hơn phù hợp với giai đoạn khoan có lực cản nhỏ.

🕳️ Lỗ thông bàn xoay 500 mm phù hợp với ống chống và dụng cụ khoan đường kính lớn

Lỗ thông bàn xoay 500 mm tạo không gian làm việc cho cần khoan, ống chống kích thước lớn và một số dụng cụ khoan công trình, phù hợp cho mở lỗ đường kính lớn và thao tác ống chống trong giếng nước và công trình nền móng. Đường kính tạo lỗ cuối cùng vẫn nên xác định dựa trên địa tầng và thiết kế hoàn thiện giếng.

🧵 Tời chính và tời phụ đôi nâng cao hiệu quả xử lý dụng cụ khoan

Tời chính có lực kéo một cáp 40 kN, tời phụ có lực kéo một cáp 30 kN, có thể đảm nhận riêng việc nâng hạ dụng cụ khoan, hỗ trợ ống chống, vận chuyển dụng cụ và phối hợp tại hiện trường. Khi thi công lỗ sâu cần kiểm tra định kỳ cáp thép, hệ thống phanh và tình trạng xếp cáp trên tang tời.

💪 Tải trọng đầu xoay nước 30 T phù hợp khoan xoay lỗ sâu

Đầu xoay nước có tải trọng tối đa 30 T, đường kính trong 63,5 mm, có thể đảm nhận cột cần khoan lỗ sâu và điều kiện tuần hoàn bùn. Khi chiều sâu lỗ tăng, trọng lượng bản thân cột cần khoan và ma sát thành lỗ tăng dần, do đó sự phù hợp giữa đầu xoay nước, tời, cần vuông và cần khoan là rất quan trọng.

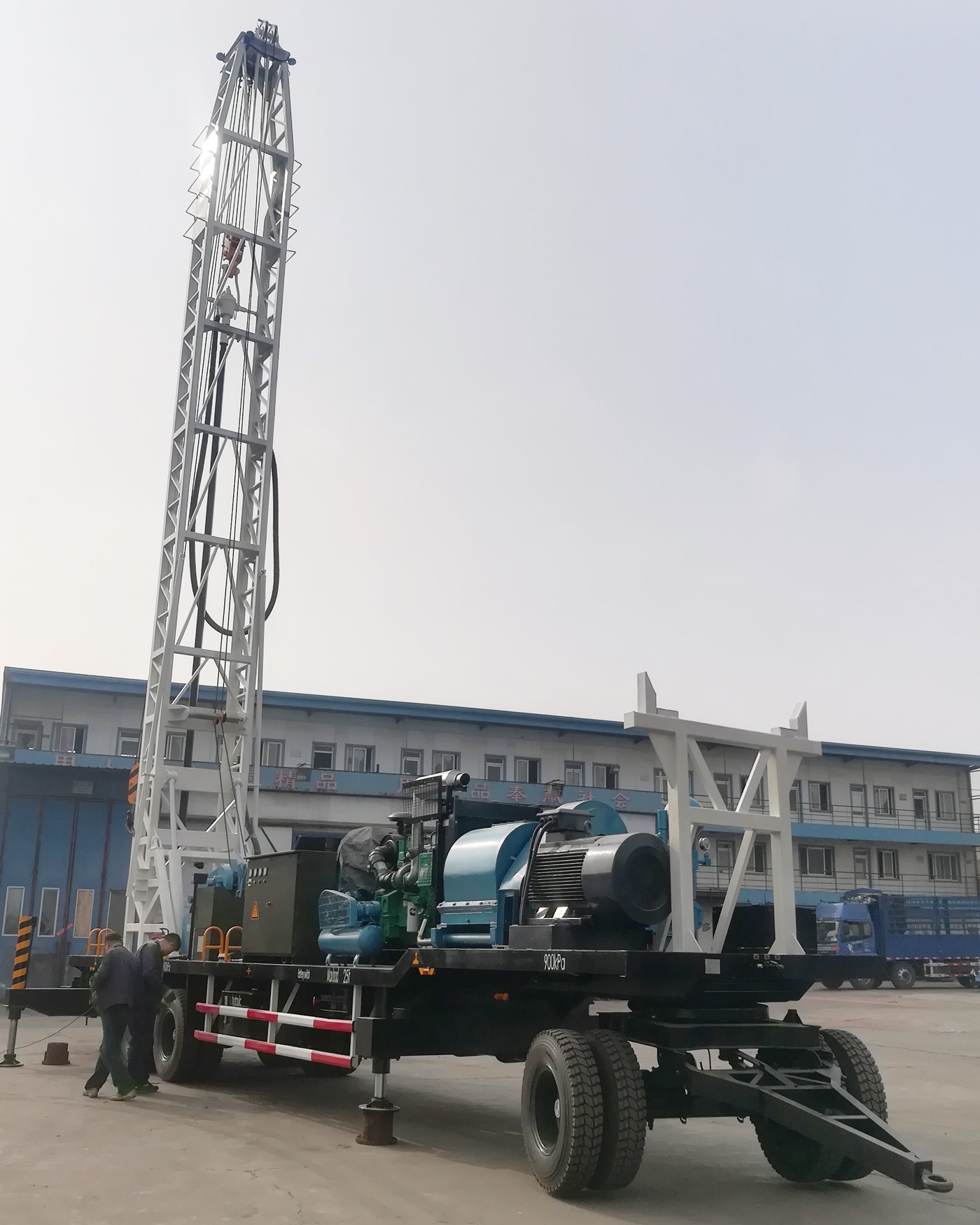

🗼 Tháp ngắn 12 m và tháp dài 15 m có thể chọn theo dự án

Phiên bản tháp ngắn có chiều cao hiệu dụng 12 m, đi kèm cần vuông 7,5 m và cần khoan 5,5 m; phiên bản tháp dài có chiều cao hiệu dụng 15 m, đi kèm cần vuông 10,5 m và cần khoan 9 m. Tháp ngắn thuận lợi hơn cho vận chuyển và thích ứng mặt bằng, tháp dài giúp giảm số lần nối cần, nâng cao hiệu quả khoan liên tục lỗ sâu.

⚡ Máy phát diesel 200 kW phù hợp công trường không có lưới điện

Thiết bị tích hợp tổ máy phát diesel SCGC-200kW, điện áp định mức 380 V, dòng điện định mức 360 A, tần số 50 Hz, có thể cấp điện cho bơm bùn, bơm dầu thủy lực và thiết bị điện phụ trợ, phù hợp với khu vực xa xôi và dự án thiếu lưới điện ổn định.

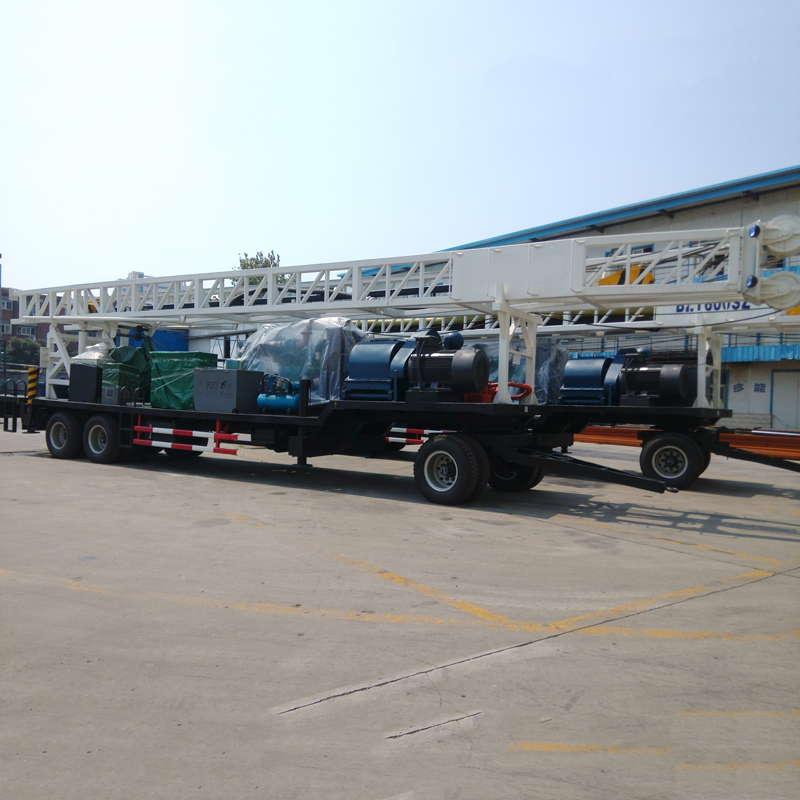

💧 Bơm bùn 3NB-130 dùng cho tuần hoàn, mang mùn khoan và giữ thành lỗ

Bơm bùn 3NB-130 có lưu lượng quy định 8,4–16,6 L/s, áp suất làm việc định mức 5–10 MPa, được dẫn động bằng động cơ 90 kW. Tuần hoàn bùn có thể dùng để mang mùn khoan, làm mát mũi khoan, giữ ổn định thành lỗ và kiểm soát áp suất trong giếng, là hệ thống quan trọng khi thi công địa tầng rời rạc.

🟤 Địa tầng đất và đất sét cần kiểm soát trọng tâm tính năng bùn

Trong địa tầng đất, đất sét và lớp phủ mềm, cần điều chỉnh độ nhớt bùn theo tính thấm của địa tầng, đường kính lỗ và tình trạng hồi bùn. Bùn quá loãng có thể dẫn đến thải mùn không đủ và mất ổn định thành lỗ, bùn quá đặc sẽ làm tăng lực cản tuần hoàn và tải trọng bơm bùn.

🏖️ Tầng cát và tầng sỏi nên kết hợp ống chống giữ thành lỗ

Tầng cát, tầng sỏi và lớp phủ rời rạc dễ gây sập lỗ và mất dung dịch, có thể dùng tính năng bùn phù hợp kết hợp ống chống tạm thời hoặc hạ ống chống theo cấp, trước tiên tạo đoạn lỗ ổn định rồi tiếp tục thi công xuống sâu.

🪨 Đá phong hóa và địa tầng hỗn hợp cần điều chỉnh công nghệ linh hoạt

Đá phong hóa và địa tầng hỗn hợp đất đá có sự thay đổi cứng mềm rõ rệt, có thể tùy tình hình thực tế chọn mũi khoan chóp xoay, mũi khoan cánh cào hoặc dụng cụ khoan xoay khác, đồng thời điều chỉnh trạng thái thi công theo tốc độ bàn xoay, mô-men xoắn và lưu lượng bơm bùn.

🏠 Giếng cấp nước nông thôn và tưới tiêu nông nghiệp

WRTR600 có thể dùng cho giếng nước sinh hoạt thôn xã, giếng tưới tiêu đồng ruộng, vườn cây ăn quả và khai thác nước ngầm nông nghiệp quy mô lớn. Chiều sâu khoan cấp 600 m mang lại dư lượng tìm nước lớn hơn cho khu vực mực nước ngầm sâu, khi hoàn thiện giếng nên thiết kế ống giếng, ống lọc và máy bơm dựa trên vị trí tầng chứa nước.

🏭 Cấp nước cho công nghiệp và dự án công trình

Nhà máy, khu công nghiệp, doanh trại thi công và dự án hạ tầng có thể sử dụng WRTR600 để khai thác nước ngầm tầng trung sâu. Đối với dự án cần đường kính giếng lớn và lượng nước ra cao, năng lực khoan tối đa 500 mm và hệ thống khoan xoay bùn mang lại không gian bố trí hoàn thiện giếng lớn hơn.

♨️ Giếng địa nhiệt và điều tra địa nhiệt

Chiều sâu khoan cấp 600 m và năng lực tuần hoàn bùn áp suất cao giúp thiết bị phù hợp với một số dự án điều tra địa nhiệt và giếng địa nhiệt tầng trung sâu. Thi công địa nhiệt ngoài chiều sâu khoan còn cần xem xét nhiệt độ địa tầng, môi chất tuần hoàn, ống chống và yêu cầu trám xi măng.

🧭 Địa chất thủy văn và thăm dò địa chất thông thường

Thiết bị có thể dùng cho điều tra địa chất thủy văn và khoan địa tầng thông thường, thông qua mùn khoan, nước hồi, thông số bùn và sự thay đổi khi khoan để phán đoán chuyển tiếp địa tầng và tình hình nước ngầm. Nếu dự án cần mẫu lõi liên tục chất lượng cao, nên sử dụng máy khoan lấy lõi chuyên dụng.

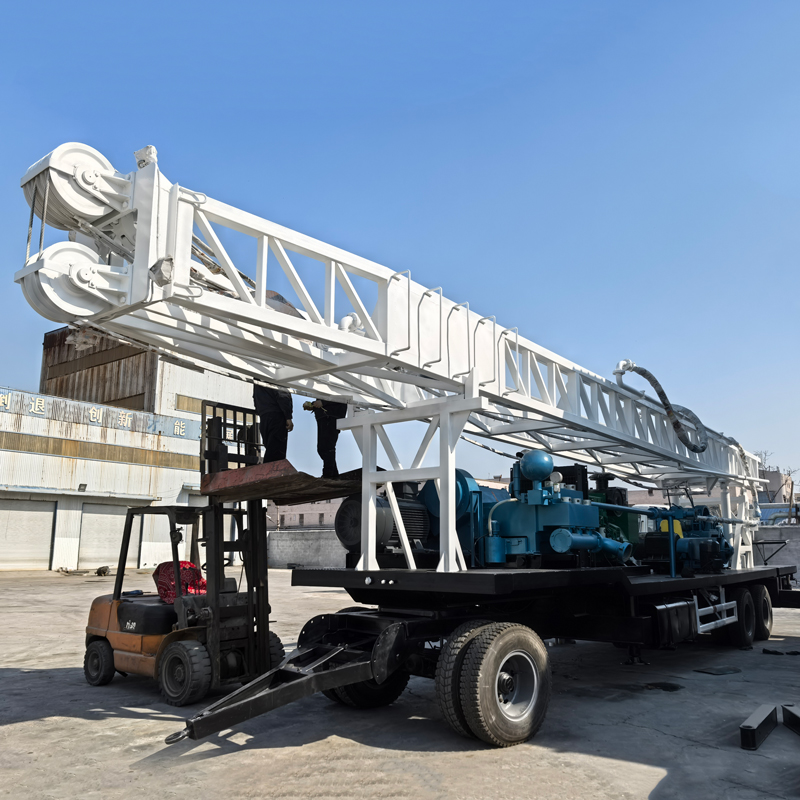

📦 Điều kiện vận chuyển tháp dài và tháp ngắn khác biệt rõ rệt

Kích thước vận chuyển tháp ngắn khoảng 15100 × 2480 × 4100 mm, kích thước vận chuyển tháp dài khoảng 16630 × 2480 × 4100 mm. Trước khi thi công liên vùng cần xác nhận chiều rộng đường, bán kính quay xe, tải trọng cầu, giới hạn chiều cao và yêu cầu vận chuyển rơ-moóc tại địa phương.

⚠️ Lưu ý thi công máy khoan bàn xoay kiểu rơ-moóc

Trước khi khởi công cần kiểm tra tháp khoan, tời, cáp thép, đầu xoay nước, bàn xoay, bơm bùn, máy phát và hệ thống điện; khi dựng tháp cần xác nhận phía trên không có đường dây trên không và chướng ngại vật; khi tuần hoàn bùn cần chú ý đường ống áp suất cao, áp suất bơm và rò rỉ; nhân viên không được đứng dưới dụng cụ khoan đang treo hoặc gần dụng cụ khoan đang quay.

Do điều kiện địa chất thực tế, dụng cụ trong lỗ khoan, góc khoan và phương thức vận hành có khác biệt, hiệu quả khoan, chiều sâu khoan và kết quả hoàn thiện giếng cuối cùng nên lấy điều kiện hiện trường làm chuẩn.
