WRT1000

💧 WRT1000 Giàn khoan nước gắn xe tải tháp thẳng 1000 m

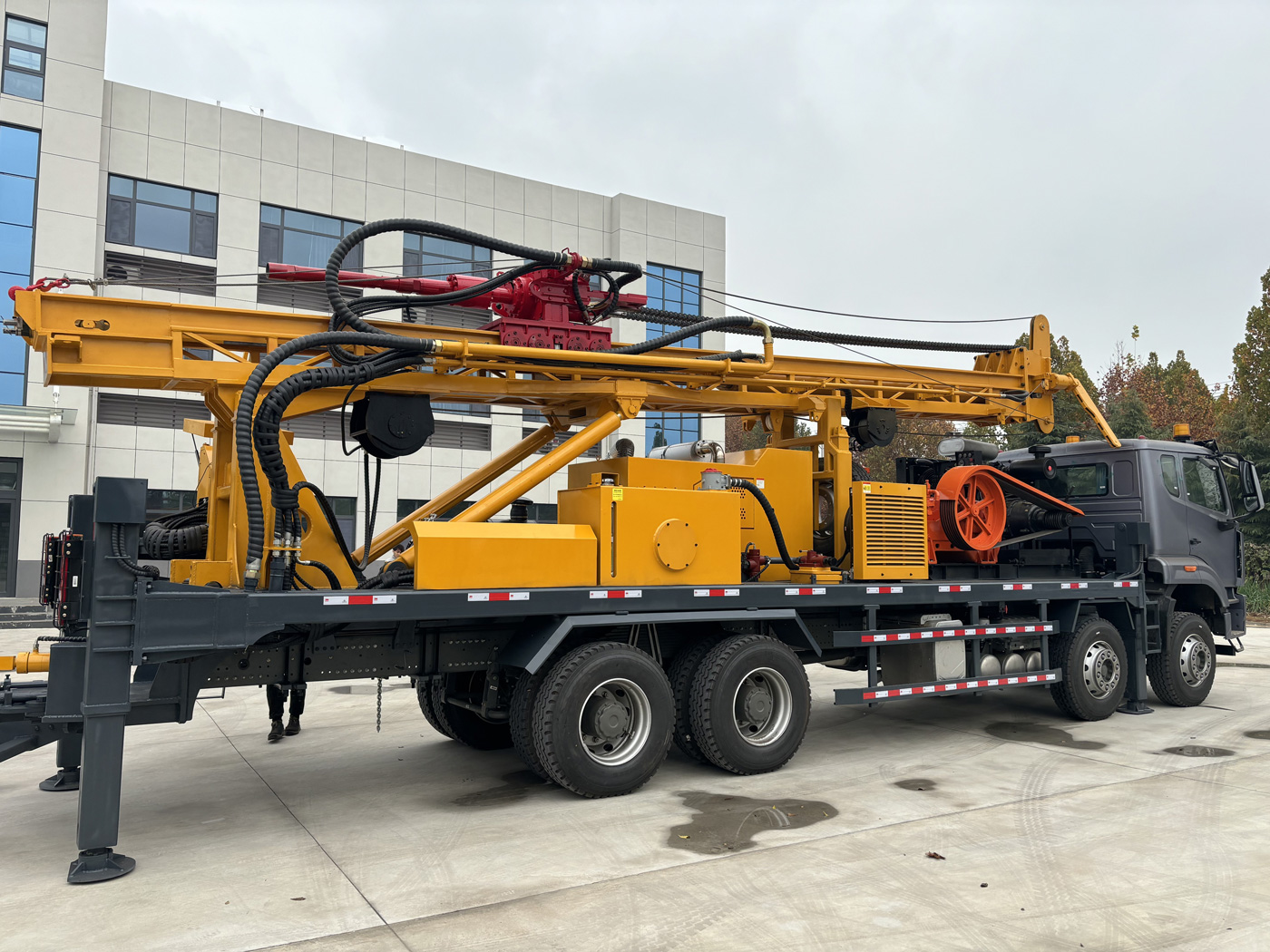

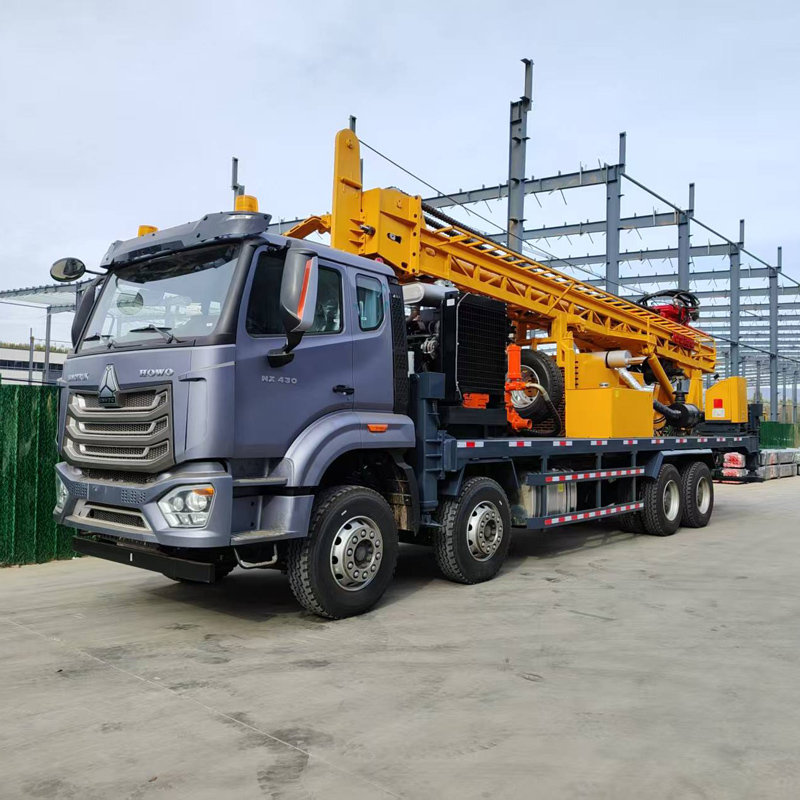

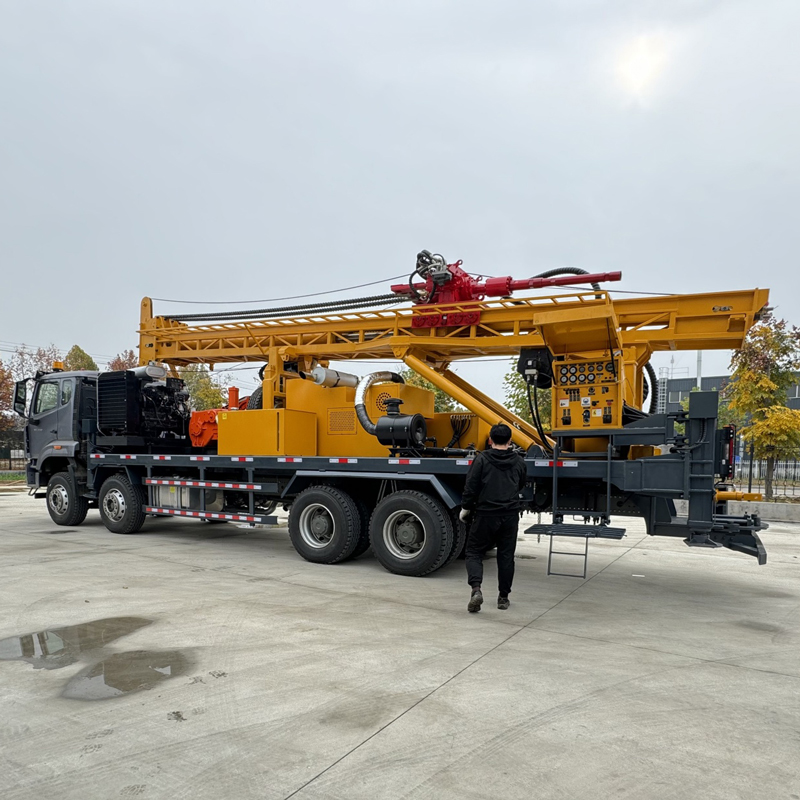

WRT1000 là giàn khoan nước thủy lực hoàn chỉnh gắn xe tải hạng nặng, được thiết kế cho giếng nước sâu cấp 1000 m, khai thác nước ngầm đường kính lớn và thi công trong địa tầng phức tạp. Toàn bộ máy sử dụng kết cấu tháp thẳng, tích hợp tháp khoan, đầu quay, hệ thống tiến dao thủy lực, hai tời phụ và hệ thống điều khiển trên khung gầm xe tải, độ sâu khoan tối đa 1000 m, đường kính lỗ khoan 105–800 mm, lực nâng 51 / 52 T, mô-men quay hai chế độ 20000 / 10000 N·m và động cơ diesel 194 kW, phù hợp cho các dự án cấp nước khu mỏ, nước công nghiệp, tưới tiêu nông nghiệp, hạ mực nước và khảo sát địa nhiệt.

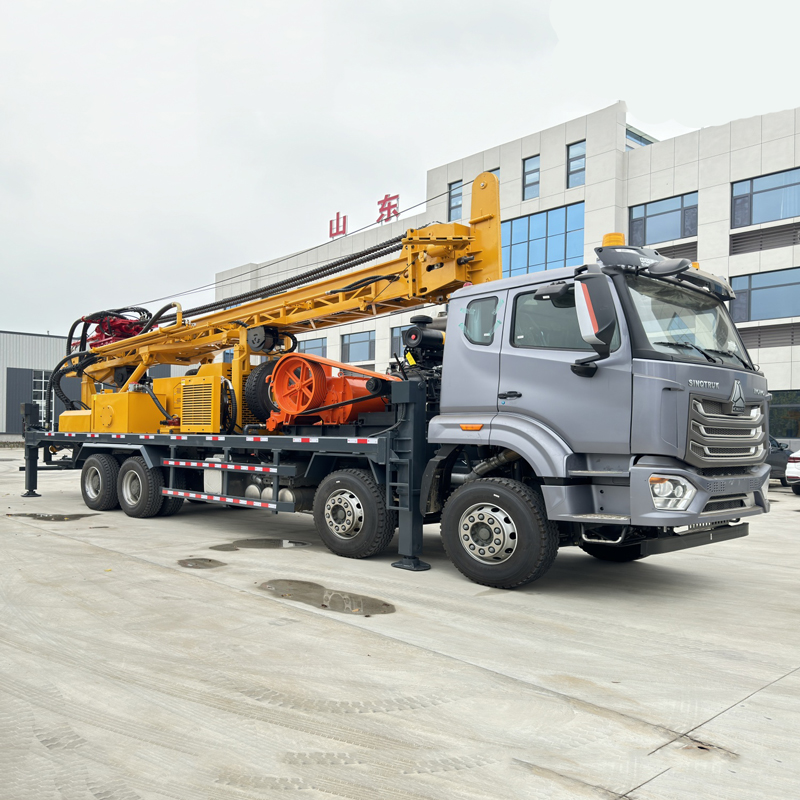

🚚 Khung gầm xe tải phù hợp hơn cho việc chuyển công trường nhanh giữa các dự án cấp 1000 m

Một trong những ưu điểm chính của WRT1000 là bố trí trực tiếp hệ thống khoan hạng nặng trên nền tảng xe tải. Đối với các dự án khu mỏ, trang trại, khu công nghiệp và khoan giếng liên vùng, sau khi hoàn thành một vị trí khoan, thiết bị có thể di chuyển bằng đường bộ đến điểm thi công tiếp theo, không cần liên tục sắp xếp xe phẳng để bốc xếp như giàn khoan bánh xích, đặc biệt phù hợp với các đội thi công chuyên nghiệp có điểm khoan phân tán và chuyển công trường thường xuyên.

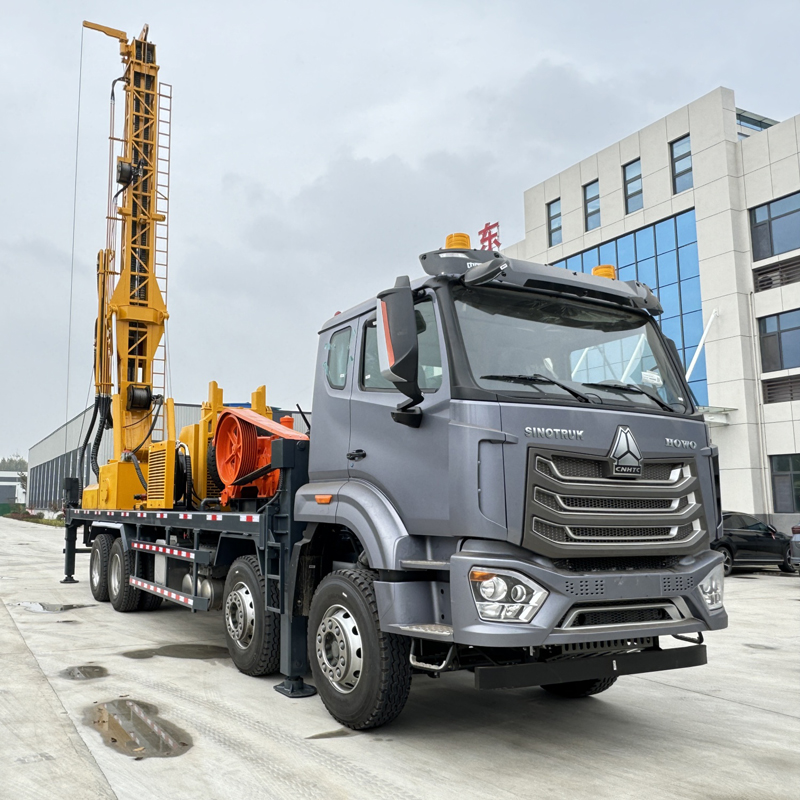

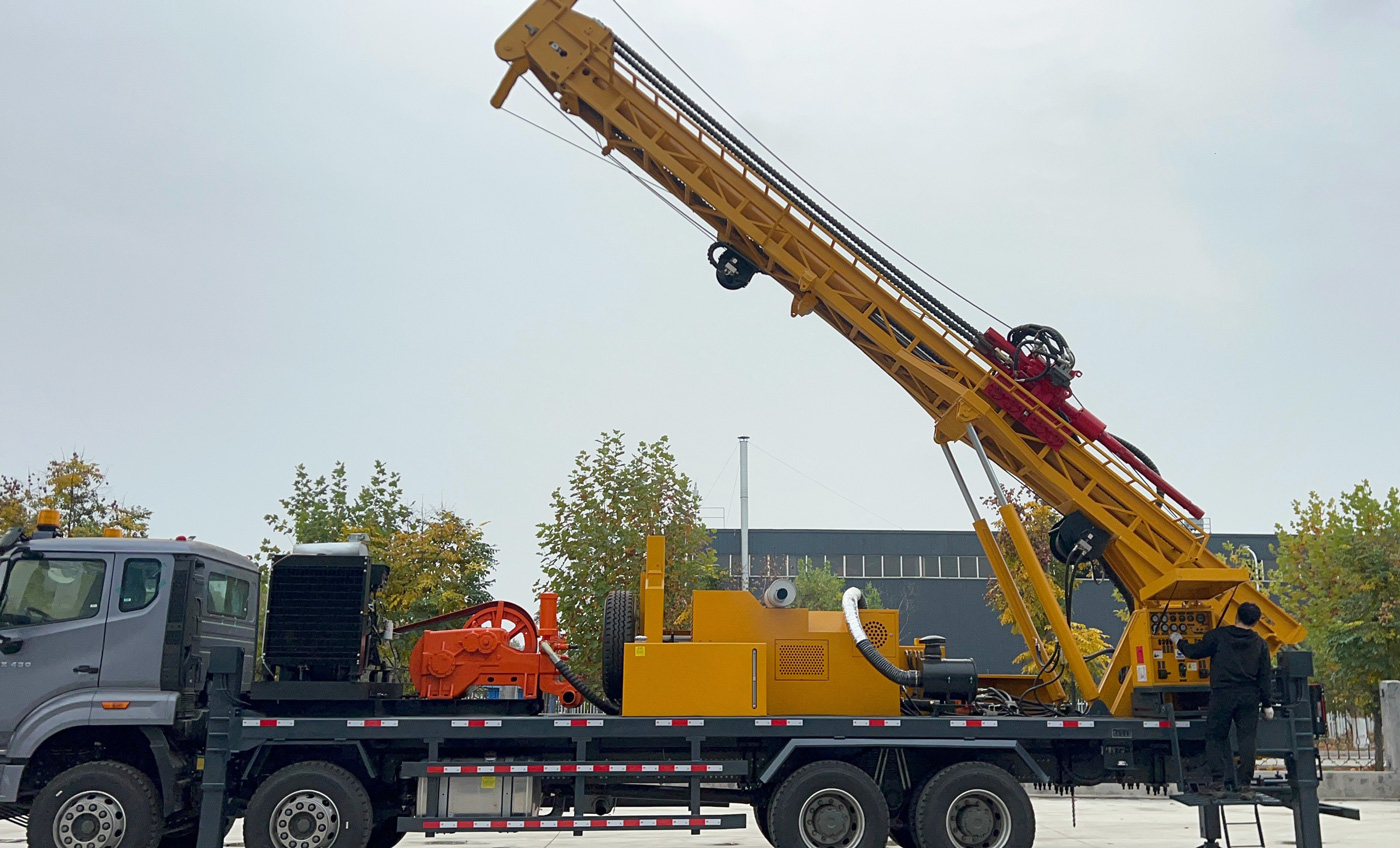

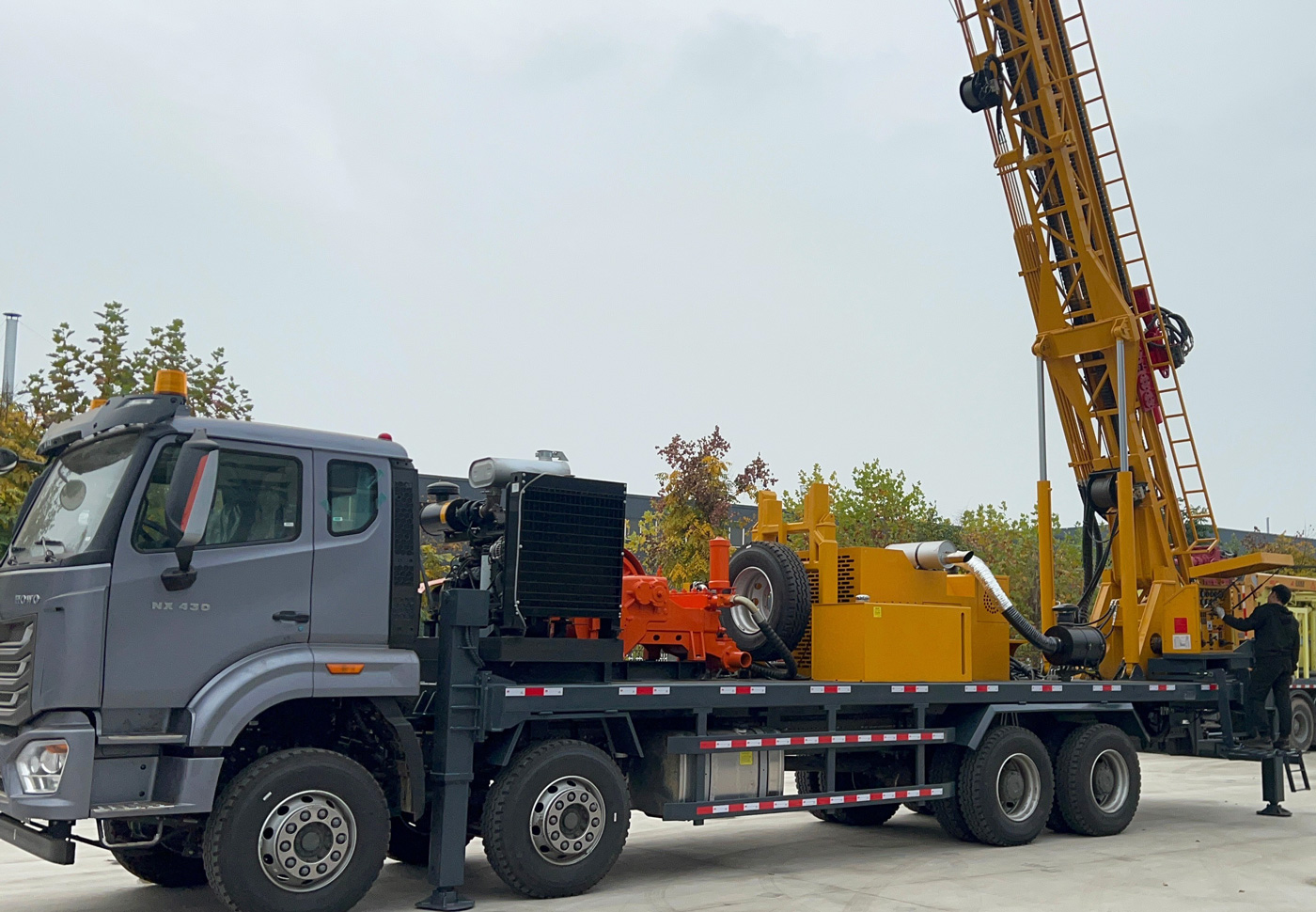

🏗️ Kết cấu tháp thẳng nhấn mạnh độ ổn định khi khoan sâu

Máy này sử dụng tháp thẳng thay vì tháp ống lồng. Kết cấu tháp thẳng có đường truyền lực trực tiếp hơn, phù hợp cho quay mô-men cao trong thời gian dài, xử lý cần khoan sâu và thi công ống chống. Đối với giếng nước cấp 1000 m, độ ổn định của tháp sẽ ảnh hưởng trực tiếp đến vận hành cột cần khoan, kiểm soát độ xiên lỗ khoan và thi công tải trọng cao, do đó tháp thẳng thiên về vận hành khoan sâu liên tục hơn là giảm thiểu kích thước vận chuyển.

🌐 Độ sâu khoan 1000 m đáp ứng các dự án nước ngầm sâu thực sự

Độ sâu khoan tối đa 1000 m cho phép WRT1000 đáp ứng việc khai thác nước ngầm sâu mà thiết bị thông thường 300–600 m khó đảm nhận. Đối với các trường hợp tầng chứa nước nông không ổn định, khu mỏ cần tìm nguồn nước sâu hơn, dự án công nghiệp cần cấp nước ổn định lâu dài hoặc khảo sát địa nhiệt cần xác minh địa tầng sâu hơn, độ sâu khoan cấp 1000 m mang lại dư địa thi công lớn hơn.

🕳️ Đường kính lỗ khoan 105–800 mm phù hợp từ giếng thông thường đến giếng nước đường kính lớn

Phạm vi đường kính lỗ khoan 105–800 mm có thể đáp ứng đồng thời giếng nước thông thường, giếng cấp nước lưu lượng lớn và một số lỗ khoan công trình đường kính lớn. Đường kính lớn hơn phù hợp với ống giếng và loại máy bơm lớn hơn, nhưng khi đường kính tăng sẽ đồng thời làm tăng tải trọng dụng cụ khoan, nhu cầu máy nén khí, trọng lượng ống chống và độ khó tạo lỗ, do đó dự án thực tế nên chọn đường kính lỗ khoan hợp lý dựa trên lưu lượng nước và kết cấu hoàn thiện giếng.

💪 Lực nâng 51 / 52 T đảm bảo xử lý cột cần khoan sâu

Ở độ sâu lỗ khoan cấp 1000 m, trọng lượng bản thân cần khoan, trọng lượng ống chống và ma sát thành lỗ sẽ tăng đáng kể. WRT1000 cung cấp lực nâng 51 / 52 T và lực ép trục 11 T, có thể dùng cho thả và rút cần khoan sâu, thu hồi búa khoan, một phần thi công ống chống và xử lý dụng cụ trong đoạn lỗ khoan bất thường. Khi lực cản rút cần tăng liên tục, nên làm sạch lỗ khoan trước và đánh giá tình trạng trong lỗ, thay vì trực tiếp dùng lực nâng tối đa để kéo mạnh.

🔄 Mô-men quay 20000 / 10000 N·m thích ứng đường kính lớn và đá cứng

Hệ thống quay có mô-men tối đa 20000 / 10000 N·m, tương ứng cấu hình hai tốc độ 70 / 140 r/min. Tốc độ thấp mô-men cao phù hợp hơn cho đường kính lớn, đá cứng và đoạn lỗ khoan ma sát cao, trong khi cấp tốc độ cao phù hợp với địa tầng ổn định có lực cản nhỏ hơn. Thi công lỗ khoan sâu nên điều chỉnh chế độ vận hành linh hoạt dựa trên tải quay, mùn khoan trả về và mài mòn dụng cụ khoan.

🚀 Hành trình tiến dao 7 m kết hợp cần khoan 3 m hoặc 6 m

Hành trình tiến dao 7 m, có thể sử dụng cần khoan 3 m hoặc 6 m, đường kính cần khoan khuyến nghị 114 mm. Cần khoan 6 m phù hợp cho thi công lỗ khoan sâu chu kỳ dài, có thể giảm số lần nối cần; cần khoan 3 m phù hợp hơn cho công trường bị hạn chế về không gian, vận chuyển hoặc điều kiện vận hành thủ công. Tốc độ nâng nhanh 28 m/min và tốc độ tiến nhanh 42 m/min chủ yếu dùng cho các động tác không khoan.

💨 Phạm vi áp suất khí 1.65–8 MPa phù hợp các điều kiện DTH khác nhau

Áp suất làm việc khuyến nghị cho khoan DTH búa khoan là 1.65–8 MPa, lưu lượng khí tiêu thụ 16–96 m³/min. Lỗ khoan sâu cấp 1000 m và đá cứng đường kính lớn có yêu cầu rất cao về áp suất và lưu lượng máy nén khí. Khi chọn máy nên đánh giá tổng hợp theo thông số búa khoan, đường kính lỗ khoan, độ sâu lỗ khoan, độ cao so với mực nước biển và độ cứng địa tầng, không chỉ nhìn vào áp suất định mức.

💎 Đá cứng hoàn chỉnh có thể sử dụng búa khoan áp suất khí trung bình và cao

Sau khi vào các địa tầng đá tương đối hoàn chỉnh như đá vôi, đá cát, đá granite, có thể trang bị búa khoan áp suất khí trung bình và cao để khoan DTH. Thi công lỗ khoan sâu trong đá cứng nên đảm bảo bôi trơn búa khoan, tình trạng mũi khoan và làm sạch lỗ khoan liên tục; nếu mùn khoan trả về giảm, áp suất khí dao động hoặc lực cản quay bất thường, cần kịp thời đánh giá rò khí, tích tụ mùn khoan đáy lỗ hoặc mài mòn mũi khoan.

🌧️ Đất, sét, cát và sỏi phù hợp khoan quay bằng dung dịch

Địa tầng rời phía trên có thể sử dụng khoan quay bằng dung dịch, ống chống hoặc các phương pháp ổn định lỗ khoan khác. Đối với giếng sâu 1000 m, độ ổn định của đoạn lỗ khoan phía trên đặc biệt quan trọng, vì một khi xuất hiện sập lỗ, thu nhỏ đường kính hoặc vấn đề ống chống sớm, rủi ro thi công lỗ khoan sâu tiếp theo và chi phí xử lý sẽ tăng đáng kể.

🧱 Đá phong hóa, đới đứt gãy và địa tầng hỗn hợp

Nhiều giếng sâu sẽ trải qua sự thay đổi liên tục giữa lớp phủ rời, đá phong hóa, đới đứt gãy và đá hoàn chỉnh. WRT1000 có thể sử dụng dung dịch hoặc ống chống để ổn định lỗ khoan ở phần trên, sau khi vào đá cứng ổn định thì chuyển sang DTH. Thi công trong đới đứt gãy nên giảm tiến dao, tăng cường làm sạch lỗ khoan và xử lý kịp thời đá rơi và thu nhỏ đường kính theo tình trạng thành lỗ.

💧 Tầng chứa nước mạnh và đoạn lỗ khoan nước phun cao

Sau khi vào tầng chứa nước chính, lượng nước trong lỗ khoan tăng lên sẽ ảnh hưởng đến việc xả mùn khoan và trạng thái tuần hoàn của búa khoan. Trong thi công nên ghi lại độ sâu tầng chứa nước chính, và điều chỉnh cấp khí, làm sạch lỗ khoan và phương án ống chống theo lưu lượng nước phun. Giai đoạn hoàn thiện giếng cũng cần bố trí ống lọc, đoạn chặn nước và loại máy bơm cuối cùng dựa trên phân bố tầng chứa nước.

🏜️ Khu mỏ khô hạn và dự án xa xôi có thể phát huy ưu thế khoan khí nén

Trong địa tầng phù hợp, khoan DTH khí nén ít phụ thuộc vào lượng lớn nước dung dịch, do đó phù hợp cho khu mỏ khô hạn, nông nghiệp xa xôi và điểm thi công thiếu nước. Kết cấu gắn xe tải lại thuận tiện di chuyển giữa nhiều điểm khoan xa nhau, khiến WRT1000 phù hợp hơn cho các dự án khai thác nước ngầm quy mô lớn.

🌾 Tưới tiêu nông nghiệp sâu và cấp nước trang trại lớn

Đối với ruộng nông nghiệp, trang trại lớn và khu chăn nuôi có mực nước ngầm sâu, WRT1000 có thể dùng cho giếng tưới sâu và giếng cấp nước chăn nuôi. Các dự án khác nhau nên xác định đường kính giếng và độ sâu giếng cuối cùng dựa trên độ dày tầng chứa nước, lưu lượng nước dự kiến, loại máy bơm và kích thước ống giếng.

🏘️ Cấp nước đô thị và cộng đồng lớn

Thôn xã, cộng đồng và công trình công cộng có thể sử dụng WRT1000 để khai thác nước ngầm sâu. Đối với dự án cấp nước lâu dài, nên hoàn thành khảo sát địa chất thủy văn và đánh giá chất lượng nước trước khi khoan, sau đó xác định tầng chứa nước mục tiêu, thay vì chỉ thi công theo độ sâu khoan tối đa của thiết bị.

🏭 Giếng nước khu công nghiệp và công trình lớn

Nhà máy, khu công nghiệp và trại thi công lớn có thể sử dụng WRT1000 để thi công giếng nước phụ trợ sản xuất, giếng cấp nước sinh hoạt và giếng nước vệ sinh thiết bị. Khả năng đường kính lớn và cấu hình lỗ khoan sâu mang lại không gian hoàn thiện giếng lớn hơn cho các dự án cấp nước lưu lượng cao.

⛏️ Cấp nước khu mỏ và hạ mực nước mỏ

WRT1000 phù hợp cho cấp nước trại mỏ, chống bụi, vệ sinh thiết bị và nước phụ trợ sản xuất, cũng có thể đảm nhận một phần lỗ khoan hạ mực nước khu mỏ theo thiết kế thủy văn. Điều kiện đường khu mỏ phức tạp, trước khi vào công trường cần xác nhận khả năng qua đường, độ dốc, bán kính quay và điều kiện chịu tải nền tảng của khung gầm xe tải.

♨️ Khảo sát địa nhiệt và lỗ khoan gradient nhiệt độ

Độ sâu khoan cấp 1000 m cũng phù hợp cho một phần khảo sát địa nhiệt, lỗ khoan gradient nhiệt độ và xác minh địa chất sâu. Dự án địa nhiệt còn cần xem xét nhiệt độ địa tầng, cấp ống chống, môi trường tuần hoàn và yêu cầu trám xi măng, giếng phát triển địa nhiệt chính thức nên cấu hình dụng cụ khoan và hệ thống hoàn thiện giếng theo thiết kế chuyên biệt.

🧵 Hai tời phụ 4 T + 3 T nâng cao hiệu quả vận hành tại công trường

Thiết bị được trang bị tời phụ lớn 4 T và tời phụ nhỏ 3 T, có thể dùng để vận chuyển búa khoan, cần khoan, ống chống, ống gió và phụ kiện công trường. Dự án lỗ khoan sâu 1000 m có nhiều dụng cụ đi kèm hơn và nặng hơn, hai tời giúp giảm vận chuyển thủ công và nâng cao hiệu quả tổ chức công trường khoan.

⚡ Động cơ diesel 194 kW hỗ trợ thi công lỗ khoan sâu lâu dài

Thiết bị được trang bị động cơ diesel 194 kW, cung cấp động lực cho hệ thống quay, tiến dao, tời và hệ thống phụ trợ. Khi thi công đá cứng và lỗ khoan sâu lâu dài, nên chú trọng bảo dưỡng làm mát động cơ, lọc gió và hệ thống nhiên liệu; công trường nhiều bụi nên tăng tần suất vệ sinh lõi lọc và két tản nhiệt.

📦 Trọng lượng toàn máy 26 T và chiều cao vận chuyển 4.23 m cần lập kế hoạch trước

Trọng lượng toàn máy khoảng 26 T, kích thước vận chuyển khoảng 10.8 × 2.5 × 4.23 m. Kết cấu gắn xe tải nâng cao hiệu quả chuyển công trường đường bộ, nhưng chiều cao vận chuyển 4.23 m có nghĩa là trước khi vào công trường phải xác minh giới hạn chiều cao đường, cầu, đường dây trên cao, cổng nhà máy và các chướng ngại vật phía trên khác.

⚠️ Lưu ý thi công và chuyển công trường đối với giàn khoan tháp thẳng gắn xe tải

Trước khi khởi công hàng ngày nên kiểm tra khung gầm xe tải, kết cấu tháp thẳng, hệ thống thủy lực, đầu quay, tời, cần khoan và ống gió áp suất cao; trong thi công lỗ khoan sâu liên tục quan sát áp suất khí, mô-men, mùn khoan trả về, nước trả về và lực cản rút cần; trước khi chuyển công trường phải đưa tháp khoan và cơ cấu làm việc về trạng thái vận chuyển an toàn, và cố định thiết bị theo yêu cầu vận tải đường bộ.

Do điều kiện địa chất thực tế, dụng cụ trong lỗ khoan, góc khoan và phương thức vận hành có khác biệt, hiệu quả khoan cuối cùng, độ sâu khoan và hiệu quả hoàn thiện giếng nên lấy điều kiện công trường làm chuẩn.

📊 Thông số kỹ thuật chính
