Máy khoan giếng nước gắn trên xe

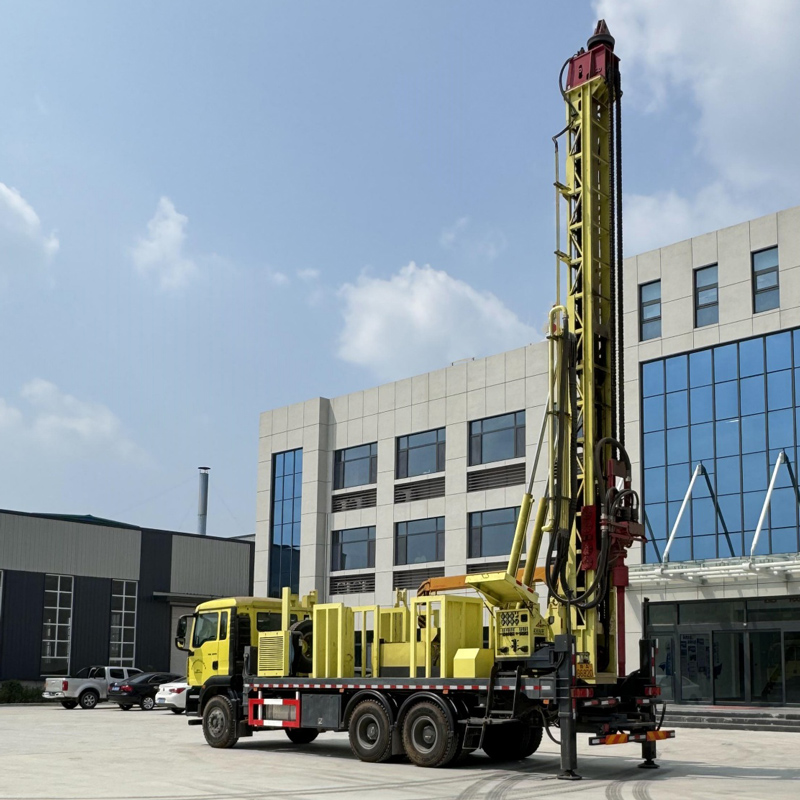

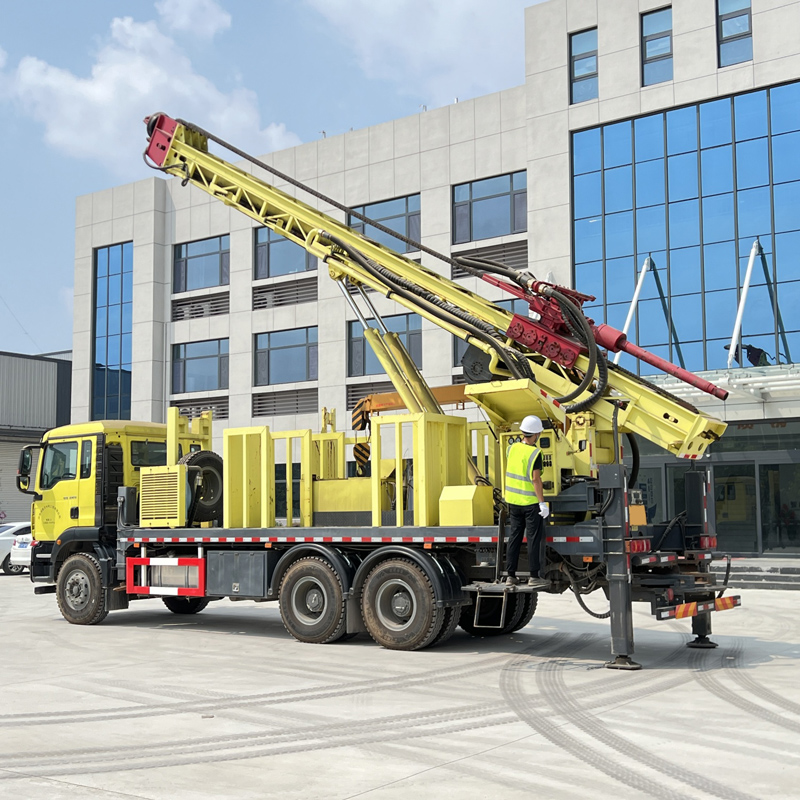

WRT1200 là máy khoan giếng nước thủy lực hoàn chỉnh gắn xe tải hạng nặng, được thiết kế cho giếng nước siêu sâu cấp 1200 m, khai thác nước ngầm đường kính lớn và thi công trong địa tầng phức tạp. Toàn bộ máy sử dụng kết cấu tháp thẳng, tích hợp tháp khoan, đầu động lực, hệ thống tiến dao thủy lực, hai tời phụ và hệ thống điều khiển trên khung gầm xe tải, độ sâu khoan tối đa 1200 m, đường kính lỗ khoan 105–900 mm, lực nâng 61 T, mô-men xoắn quay hai chế độ 24000 / 12000 N·m và động cơ diesel 220 / 264 kW, có thể dùng cho cấp nước khu mỏ, nước công nghiệp, tưới tiêu sâu, hạ mực nước ngầm công trình và khảo sát địa nhiệt.
Máy khoan giếng nước cấp 1200 m thường có kích thước lớn và nhiều thiết bị phụ trợ; nếu phụ thuộc vào xe phẳng để bốc xếp thường xuyên sẽ làm tăng đáng kể thời gian chuyển đổi giữa các dự án. WRT1200 tích hợp các hệ thống khoan chính trên khung gầm xe tải, phù hợp hơn cho việc di chuyển đường bộ giữa khu mỏ, khu công nghiệp, trang trại và các thành phố khác nhau. Đối với nhà thầu khoan giếng chuyên nghiệp, việc gắn xe tải có thể giảm chi phí bốc xếp và cẩu lắp lặp lại.

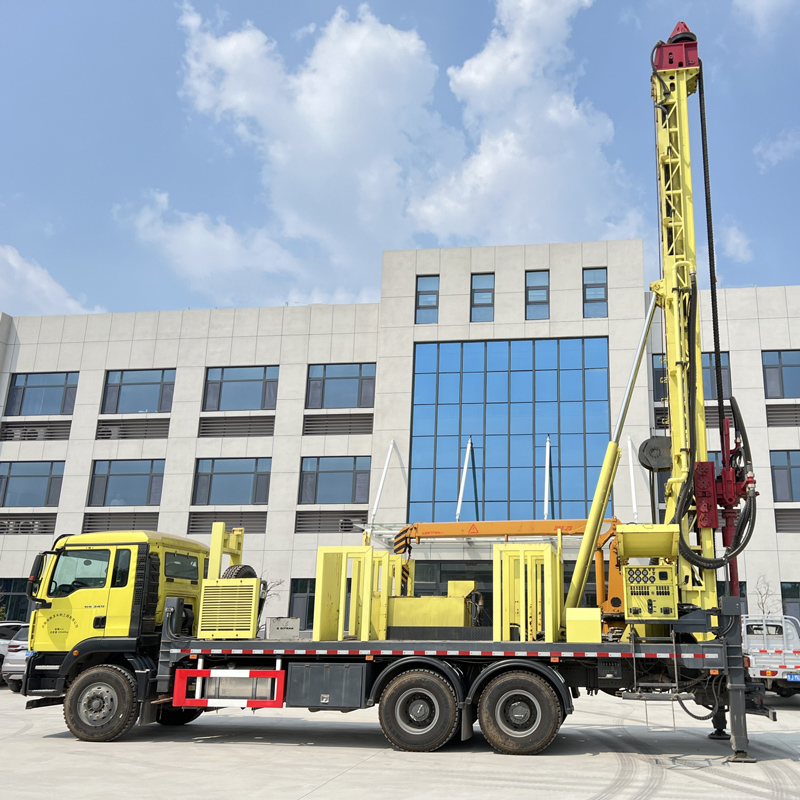

WRT1200 sử dụng kết cấu tháp thẳng thay vì tháp ống lồng. Đối với lỗ khoan sâu cấp 1200 m, ưu điểm của tháp thẳng là đường truyền lực tổng thể trực tiếp hơn, phù hợp cho quay mô-men xoắn cao thời gian dài, nâng hạ cột khoan nặng và thi công ống chống. Đổi lại, biên dạng vận chuyển cố định hơn, do đó trước khi thi công cần xác nhận giới hạn chiều cao đường, không gian vào công trường và khoảng không trên mặt bằng.
Độ sâu khoan tối đa 1200 m cho phép WRT1200 đáp ứng các dự án nước ngầm sâu mà thiết bị khoan giếng trung sâu thông thường khó đảm nhận. Đối với các trường hợp tầng chứa nước nông không đủ lưu lượng, khu mỏ cần tìm nguồn nước ổn định hơn, dự án công nghiệp cần cấp nước độ tin cậy cao hoặc khảo sát địa nhiệt cần xác minh địa tầng sâu hơn, dự trữ độ sâu cấp 1200 m có ý nghĩa thực tế hơn.
Dải đường kính lỗ khoan 105–900 mm có thể bao phủ từ giếng nước sâu thông thường đến giếng nước ngầm đường kính lớn. Đường kính lớn hơn có lợi cho việc bố trí ống giếng và máy bơm chìm lớn hơn, nhưng đồng thời làm tăng tải trọng dụng cụ khoan, trọng lượng ống chống, nhu cầu thải mùn và phụ tải máy nén khí, do đó dự án chính thức nên thiết kế đường kính hợp lý dựa trên lưu lượng nước, ống giếng và kiểu bơm.
Lực nâng 61 T, lực ép trục 13 T. Khi độ sâu lỗ khoan tăng, trọng lượng bản thân cần khoan, trọng lượng ống chống và ma sát thành lỗ sẽ tăng đáng kể; khả năng nâng cao hơn có lợi cho việc nâng hạ cần khoan sâu, thu hồi búa DTH và một phần thi công ống chống. Nếu lực kéo cần khoan bất thường, trước tiên nên làm sạch lỗ và đánh giá tình trạng thành lỗ, dụng cụ khoan và cặn lắng, không nên đơn thuần dựa vào lực nâng tối đa để kéo mạnh.
Hệ thống quay có mô-men xoắn tối đa 24000 / 12000 N·m, tương ứng cấu hình hai tốc độ 75 / 150 r/min. Tốc độ thấp mô-men xoắn cao phù hợp hơn cho đường kính lớn, đá cứng và đoạn lỗ ma sát cao; cấp tốc độ cao phù hợp cho địa tầng ổn định có lực cản nhỏ hơn. Trong thi công cần chuyển đổi chế độ kịp thời theo tải trọng dụng cụ khoan, mùn trào ra và thay đổi mô-men xoắn.
Tài liệu đưa ra hành trình đẩy/tiến dao là 7 / 13 m, có thể chọn theo cấu hình cuối cùng. Hành trình dài hơn có thể giảm tần suất hồi vị đầu động lực và thao tác cần khoan, phù hợp hơn cho dự án lỗ sâu theo đuổi hiệu quả khoan liên tục; cấu hình 7 m dễ cân bằng hơn giữa kết cấu tổng thể và khả năng thích ứng mặt bằng. Cấu hình chính thức nên căn cứ tài liệu xác nhận kỹ thuật cung cấp.
Đường kính cần khoan khuyến nghị 127 mm, chiều dài cần khoan hỗ trợ 3 m hoặc 6 m. Cần khoan đường kính lớn hơn phù hợp hơn cho mô-men xoắn cao và điều kiện lỗ sâu; cần khoan 6 m có thể giảm số lần nối cần, trong khi cần khoan 3 m linh hoạt hơn trong vận chuyển, phối hợp thủ công và mặt bằng hạn chế. Độ bền, ren và độ thẳng của cần khoan cần được đưa vào kiểm tra hàng ngày.
Khi khoan bằng búa DTH, áp suất làm việc khuyến nghị 1,65–8 MPa, lưu lượng khí tiêu thụ 16–120 m³/min. Lỗ khoan sâu cấp 1200 m, đường kính lớn và đá cứng đặt yêu cầu rất cao đối với áp suất và lưu lượng máy nén khí. Chỉ đáp ứng áp suất mà lưu lượng không đủ vẫn có thể dẫn đến va đập không đủ, khó thải mùn và tích mùn đáy lỗ.
Sau khi vào đá cứng nguyên khối như đá vôi, đá cát, đá granit, có thể cấu hình búa DTH áp suất trung hoặc cao để khoan DTH. Thi công đá cứng lỗ sâu cần duy trì bôi trơn búa DTH, tình trạng mũi khoan và làm sạch lỗ liên tục; một khi mùn trào ra giảm, áp suất gió dao động hoặc lực cản quay bất thường, cần kịp thời đánh giá rò khí, tích mùn hoặc mài mòn mũi khoan.
Tầng đất, sét, cát và sỏi có thể dùng khoan quay dung dịch, ống chống hoặc các biện pháp ổn định lỗ khác. Đối với giếng siêu sâu 1200 m, ổn định đoạn lỗ phía trên đặc biệt quan trọng, vì sập lỗ sớm, thu hẹp đường kính hoặc vấn đề ống chống sẽ làm tăng đáng kể rủi ro và chi phí xử lý thi công sâu sau này.
Đá phong hóa và đới đứt gãy dễ xuất hiện rơi khối, thu hẹp đường kính, rò khí và kẹt cần. Khi vào các đoạn lỗ này nên giảm tốc độ tiến dao quá nhanh, tăng cường làm sạch lỗ và kịp thời sử dụng ống chống hoặc hỗ trợ bọt theo tình trạng thành lỗ. Trong lỗ sâu, một khi hình thành rơi khối diện rộng, độ khó xử lý sẽ cao hơn nhiều so với lỗ nông.
Sau khi vào tầng chứa nước chính, nước ngầm sẽ thay đổi trạng thái thải mùn và áp suất trong lỗ của búa DTH. Nhân viên thi công nên ghi lại độ sâu tầng xuất nước chính và điều chỉnh phương án cấp khí, làm sạch lỗ và ống chống theo lưu lượng nước phun. Giai đoạn hoàn thiện giếng cũng nên thiết kế ống lọc, đoạn chặn nước và kiểu bơm cuối cùng dựa trên phân bố tầng chứa nước.
Khu vực nông nghiệp có mực nước ngầm sâu, trang trại lớn và vùng chăn nuôi có thể dùng WRT1200 để thi công giếng tưới sâu. Dự trữ độ sâu cấp 1200 m và dải đường kính 105–900 mm cung cấp không gian thiết kế lớn hơn cho các nhu cầu lưu lượng khác nhau, trong khi kết cấu gắn xe tải phù hợp di chuyển nhanh giữa nhiều vị trí lỗ khoan.
Đối với cộng đồng và dự án công cộng có nguồn nước nông không đủ, dân số cấp nước lớn hoặc yêu cầu ổn định cao, WRT1200 có thể dùng để khai thác nước ngầm sâu. Trước khi thi công chính thức nên hoàn thành đánh giá địa chất thủy văn và chất lượng nước, sau đó xác định tầng chứa nước mục tiêu, thay vì chỉ thi công theo độ sâu khoan tối đa.
Nhà máy, khu công nghiệp, dự án năng lượng và trại thi công lớn có thể dùng WRT1200 để khai thác nước phụ trợ sản xuất, nước sinh hoạt và nước rửa. Khả năng đường kính lớn và lực nâng cao phù hợp hơn cho dự án cấp nước lưu lượng lớn lâu dài, cũng thuận tiện bố trí ống giếng và máy bơm quy cách lớn hơn.
WRT1200 có thể dùng cấp nước cho trại mỏ, chống bụi, rửa thiết bị và nước phụ trợ sản xuất, cũng có thể đảm nhận một phần lỗ hạ mực nước ngầm khu mỏ theo thiết kế thủy văn chuyên biệt. Điều kiện đường khu mỏ có thể phức tạp; trước khi vào công trường cần xác nhận khả năng qua đường, quay xe, độ dốc và khả năng chịu tải của bãi khoan đối với khung gầm xe tải.
Độ sâu khoan cấp 1200 m có thể dùng cho một phần khảo sát địa nhiệt, lỗ gradient nhiệt độ và xác minh địa chất sâu. Dự án địa nhiệt còn cần xem xét nhiệt độ địa tầng, môi chất tuần hoàn, cấp ống chống và yêu cầu trám xi măng; giếng phát triển địa nhiệt chính thức nên cấu hình dụng cụ khoan và hệ thống hoàn thiện giếng theo thiết kế chuyên biệt.
Thiết bị được trang bị tời phụ lớn 4 T và tời phụ nhỏ 3 T, có thể dùng để vận chuyển búa DTH, cần khoan, ống chống, ống gió và phụ kiện hiện trường. Dự án 1200 m có số lượng dụng cụ khoan nhiều hơn và trọng lượng đơn kiện lớn hơn; hai tời giúp giảm vận chuyển thủ công và nâng cao hiệu quả tổ chức bãi khoan.
Thiết bị có thể cấu hình động cơ diesel 220 kW hoặc 264 kW. Các phương án động lực khác nhau có thể được chọn theo đường kính lỗ khoan chính, độ cứng địa tầng, hệ thống phụ trợ và tải dự án. Đối với thi công đường kính lớn lâu dài hoặc đá cứng tải trọng cao, cần xem xét đầy đủ dự trữ động lực và khả năng tản nhiệt.

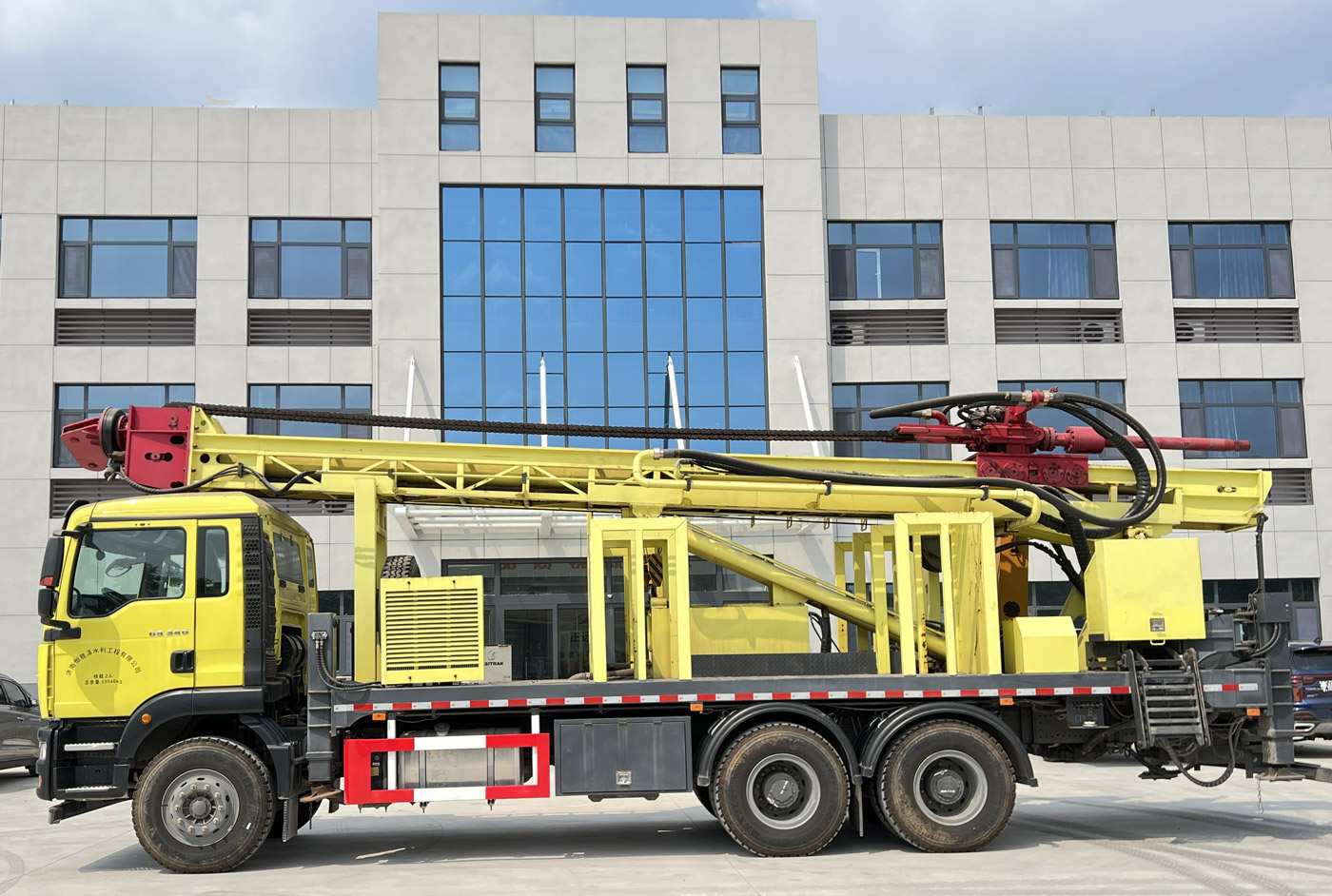

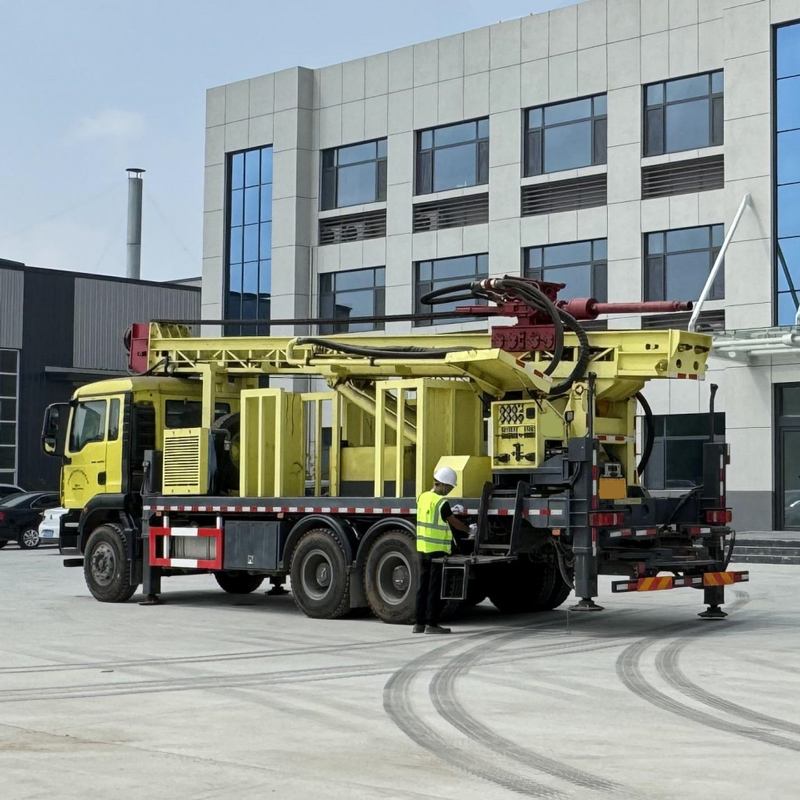

Trọng lượng toàn máy khoảng 32 T, kích thước vận chuyển khoảng 11,5 × 2,25 × 3,2 m. Kết cấu gắn xe tải tuy nâng cao hiệu quả di chuyển đường bộ, nhưng trước khi vào công trường vẫn cần xác minh chiều rộng đường, khả năng chịu tải cầu, bán kính quay, khả năng chịu tải mặt bằng và vật cản phía trên, đảm bảo thiết bị có thể đến và triển khai thi công an toàn.
Trước khi khởi công hàng ngày nên kiểm tra khung gầm xe tải, kết cấu tháp thẳng, hệ thống thủy lực, đầu động lực, tời, cần khoan và ống gió cao áp; trong thi công lỗ sâu liên tục ghi lại áp suất gió, mô-men xoắn, mùn trào ra, nước trào ra và lực cản kéo cần; trước khi chuyển công trường phải đưa tháp khoan và cơ cấu làm việc về trạng thái vận chuyển an toàn, cố định thiết bị theo yêu cầu vận tải đường bộ.
Do điều kiện địa chất thực tế, dụng cụ trong lỗ, góc khoan và phương thức vận hành có khác biệt, hiệu quả khoan, độ sâu khoan và kết quả hoàn thiện giếng cuối cùng nên căn cứ điều kiện hiện trường.
| Hạng mục thông số | Giá trị thông số |
|---|---|
| Thông số cơ bản | |
| Mã sản phẩm | WRT1200 |
| Loại thiết bị | Máy khoan giếng nước tháp thẳng gắn xe tải |
| Hình thức lắp đặt | Truck-Mounted |
| Kết cấu tháp | Tháp thẳng |
| Độ sâu khoan tối đa | 1200 m |
| Đường kính lỗ khoan | 105–900 mm |
| Cần khoan và hệ thống tiến dao | |
| Chiều dài cần khoan | 3 / 6 m |
| Đường kính cần khoan khuyến nghị | 127 mm |
| Lực ép trục | 13 T |
| Lực nâng | 61 T |
| Tốc độ nâng nhanh | 28 m/min |
| Tốc độ đẩy nhanh | 44 m/min |
| Hành trình đẩy/tiến dao | 7 / 13 m |
| Hệ thống quay | |
| Mô-men xoắn quay tối đa | 24000 / 12000 N·m |
| Tốc độ quay tối đa | 75 / 150 r/min |
| Tương thích hệ thống khí nén | |
| Áp suất làm việc khuyến nghị | 1,65–8 MPa |
| Lưu lượng khí tiêu thụ khuyến nghị | 16–120 m³/min |
| Búa DTH tương thích | Dòng áp suất trung, cao |
| Hệ thống phụ trợ | |
| Lực nâng tời phụ lớn | 4 T |
| Lực nâng tời phụ nhỏ | 3 T |
| Động lực và toàn máy | |
| Công suất động cơ | 220 / 264 kW |
| Dạng động lực | Động cơ diesel |
| Phương thức di chuyển | Khung gầm xe tải |
| Góc leo dốc tối đa | 21° |
| Trọng lượng toàn máy | 32 T |
| Kích thước vận chuyển | 11,5 × 2,25 × 3,2 m |
| Hiệu quả khoan tham khảo | 10–35 m/h |
| Địa tầng áp dụng | |
| Tầng đất và sét | Phù hợp khoan quay dung dịch kết hợp ống chống ổn định lỗ |
| Tầng cát và sỏi | Tập trung kiểm soát sập lỗ, thu hẹp đường kính và mất tuần hoàn |
| Đá phong hóa | Điều chỉnh quay, tiến dao và dụng cụ khoan theo tính chất đá |
| Đá nứt nẻ | Giảm tiến dao, tăng cường làm sạch lỗ và theo dõi ống chống khi cần |
| Đá cứng nguyên khối | Có thể dùng búa DTH áp suất trung cao để khoan |
| Phương thức khoan | |
| Khoan quay thủy lực đầu động lực trên | Phù hợp giếng nước sâu thông thường và khoan đường kính lớn |
| Khoan búa DTH | Phù hợp đá phong hóa, đá nứt nẻ và đá cứng nguyên khối |
| Khoan quay dung dịch | Phù hợp tầng đất, sét, cát, sỏi cát và địa tầng tơi rời khác |
| Phụ kiện tùy chọn | |
| Bơm dung dịch | Tùy chọn |
| Bơm ly tâm | Tùy chọn |
| Máy phát điện | Tùy chọn |
| Bơm bọt | Tùy chọn |
| Ứng dụng điển hình | |
| Giếng nước siêu sâu | Khai thác nước ngầm nông thôn, cộng đồng và quy mô lớn |
| Tưới tiêu nông nghiệp | Trang trại lớn, vườn cây ăn quả và giếng tưới sâu |
| Cấp nước công nghiệp | Nhà máy, khu công nghiệp và dự án công trình lớn |
| Cấp nước khu mỏ | Nước sinh hoạt mỏ, chống bụi và nước phụ trợ sản xuất |
| Hạ mực nước ngầm khu mỏ | Mỏ lộ thiên, khu mỏ ngầm và một phần lỗ hạ mực nước công trình |
| Dự án địa nhiệt | Lỗ gradient nhiệt độ và một phần lỗ khoan khảo sát địa nhiệt |
