WR400RC

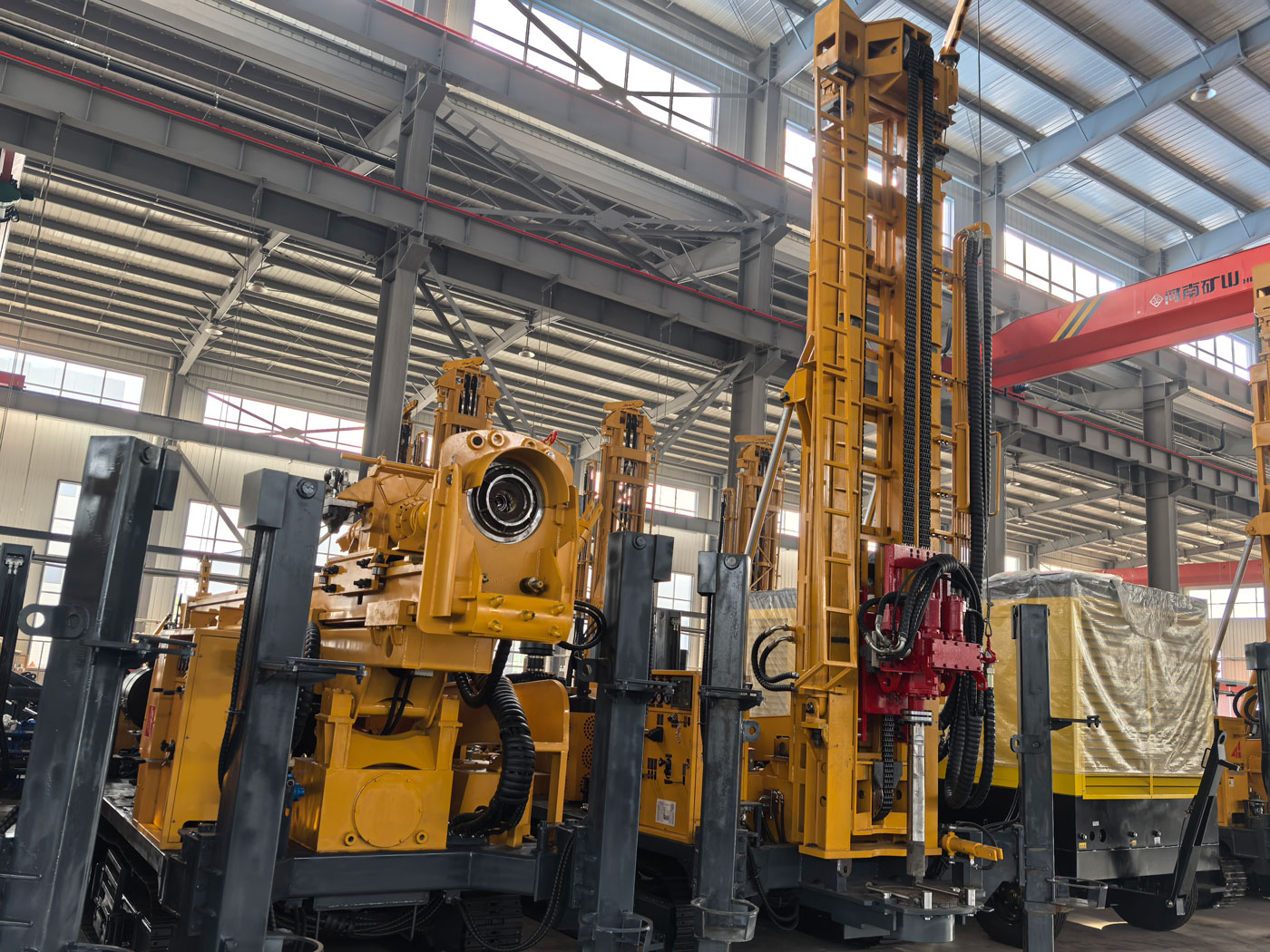

⛏️ WR400RC Máy khoan tuần hoàn ngược bánh xích 400 m

WR400RC là máy khoan tuần hoàn ngược bánh xích đáp ứng đồng thời thăm dò khoáng sản, lấy mẫu địa chất và thi công giếng nước trung – sâu. So với máy khoan giếng nước thông thường, máy chú trọng hơn vào khả năng hồi lưu mùn khoan và lấy mẫu theo phương pháp tuần hoàn ngược; so với máy khoan lấy lõi, máy chủ yếu thu mẫu mùn khoan hồi lưu theo độ sâu thay vì lõi liên tục nguyên vẹn. Độ sâu khoan tối đa 400 m, đường kính khoan 105–305 mm, phù hợp đội thăm dò mỏ, công ty dịch vụ địa chất và nhà thầu khoan cần đảm nhận đồng thời lỗ khoan thăm dò và công trình giếng nước.

🔄 Cốt lõi của khoan tuần hoàn ngược là để mùn khoan hồi lưu từ bên trong cần khoan

Khoan tuần hoàn ngược thường thiết lập kênh hồi lưu riêng qua cần khoan hai thành, khí nén dẫn động dụng cụ khoan đáy lỗ, mùn khoan nhanh chóng hồi lưu lên mặt đất qua ống trong. So với thải mùn qua vành xuyến ngoài thông thường, phương pháp này giúp rút ngắn đường trộn của mùn khoan trong lỗ, thuận tiện thu mẫu phân đoạn theo độ sâu, tạo cơ sở cho đánh giá địa chất tại hiện trường và phân tích tiếp theo.

🧪 Hiệu quả lấy mẫu mùn khoan cao, phù hợp giai đoạn đầu và xác minh dày đặc thăm dò khoáng sản

Ưu thế của khoan RC không phải là thu lõi nguyên vẹn mà là nhanh chóng thu mẫu mùn khoan liên tục. Đối với thăm dò vàng, đồng, sắt, lithium và các khoáng sản khác, có thể thu mẫu theo khoảng tiến gáy cố định, ghi nhận màu sắc, thạch học, biến đổi và khoáng hóa, gửi phòng thí nghiệm phân tích hàm lượng. Với dự án cần nhiều lỗ khoan xác minh nhanh vùng dị thường, phương pháp tuần hoàn ngược có hiệu quả hiện trường cao.

🥇 Thăm dò vàng: xác minh nhanh dị thường khoáng hóa và ranh giới thân quặng

Trong dự án vàng, WR400RC có thể dùng để xác minh dị thường bề mặt, điều tra khoáng hóa dưới lớp phủ, kiểm soát ranh giới thân quặng và khoan mở rộng ngoại vi. So với lấy lõi liên tục, lấy mẫu RC chú trọng hiệu quả và số lượng mẫu, phù hợp thiết lập nhanh nhiều điểm kiểm soát lỗ khoan trên vùng thăm dò rộng, sau đó quyết định vùng trọng điểm nào cần chuyển sang khoan lấy lõi.

🟠 Điều tra đồng, sắt và lithium

Dự án đồng, sắt và lithium cũng có thể dùng mẫu tuần hoàn ngược để nhận diện thạch học, biến đổi và xu hướng khoáng hóa. Với vùng lớp phủ dày hoặc lộ đá không rõ, thu mùn khoan các độ sâu khác nhau qua lỗ khoan cấp 400 m giúp nhân viên thăm dò hiểu biến đổi địa tầng và vị trí khoáng hóa tiềm năng, làm cơ sở bố trí lỗ khoan giai đoạn sau.

📐 Góc làm việc 45° / 90° thuận tiện bố trí lỗ cho các mục tiêu khác nhau

Tài liệu cho biết góc làm việc là 45° và 90°, có thể thi công lỗ xiên hoặc gần thẳng theo nhu cầu dự án. Lỗ thẳng đứng phù hợp nước ngầm, điều tra lớp phủ và một phần thăm dò khoáng sản; lỗ xiên 45° dùng cho thân quặng nghiêng, đới cấu tạo hoặc xác minh mục tiêu cụ thể. Trước thi công chính thức cần xác nhận hướng và góc lỗ theo thiết kế địa chất.

📏 Độ sâu khoan 400 m đáp ứng thăm dò độ sâu trung bình và dự án giếng nước

Độ sâu khoan tối đa 400 m, đường kính khoan 105–305 mm giúp WR400RC đảm nhận cả lỗ khoan thăm dò khoáng sản và thi công giếng nước trung – sâu. Độ sâu thực tế chịu ảnh hưởng của đường kính lỗ, cần khoan, năng lực máy nén khí, điều kiện địa tầng, độ xiên lỗ và mài mòn dụng cụ, nên 400 m nên hiểu là năng lực tham khảo trong cấu hình điển hình.

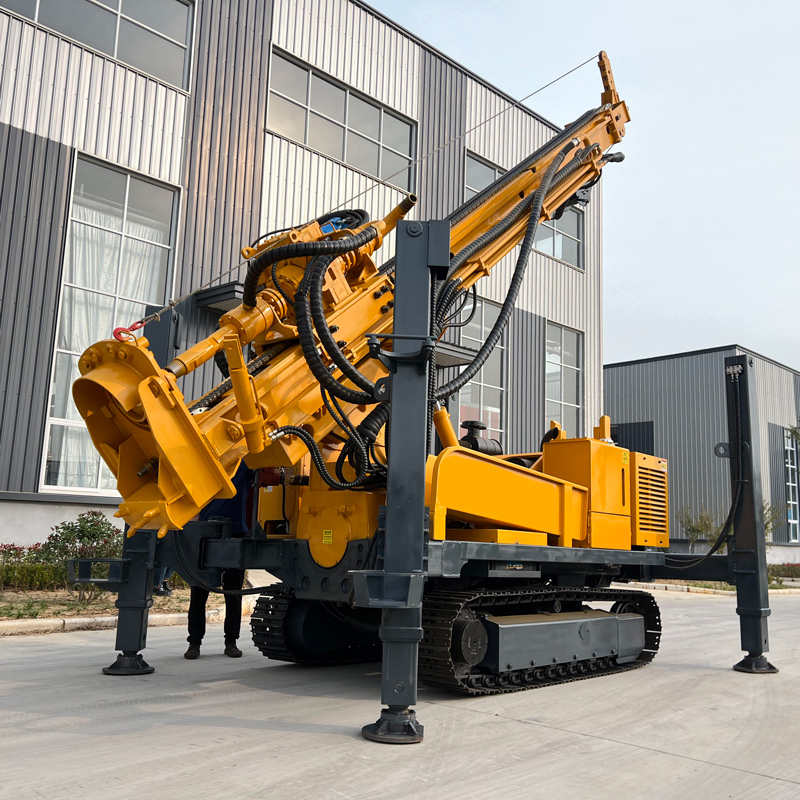

🔩 Cần khoan RC 89 / 102 mm phù hợp hệ tuần hoàn ngược thông dụng

Đường kính cần khoan RC khuyến nghị 89 / 102 mm, chiều dài cần 3 m. Cần khoan RC khác cấu trúc cần đơn thành thông thường, cần đảm bảo kín kênh trong – ngoài và kết nối tin cậy. Trong thi công cần kiểm tra định kỳ đầu nối cần hai thành, gioăng kín và mài mòn ống trong, tránh rò khí và lẫn mẫu ảnh hưởng chất lượng lấy mẫu.

💪 Lực nâng 22 T tạo dư lượng xử lý cột cần cấp 400 m

WR400RC có lực nâng 22 T, áp lực trục 6 T. Năng lực nâng mạnh dùng cho nâng hạ cần khoan, thu hồi dụng cụ và một phần thao tác ống chống. Trong khoan tuần hoàn ngược, nếu lực rút cần tăng đột ngột, cần đánh giá có mảnh rơi, co lỗ, kẹt cần hay thải mùn kém trước khi thông lỗ và nâng chậm.

🔄 Mô-men quay hai chế độ 8000 / 4000 N·m

Hệ quay có mô-men tối đa 8000 / 4000 N·m, tương ứng tốc độ tối đa 75 / 150 r/min. Chế độ mô-men cao phù hợp khoan đường kính lớn và tải cao, tốc độ cao phù hợp đoạn lỗ ít lực cản. Thi công tuần hoàn ngược cần cân bằng cắt gọt mũi khoan, va đập đáy lỗ và hồi lưu mùn khoan, không nên chỉ theo đuổi tốc độ hoặc mô-men.

💨 Áp suất khí làm việc 1,2–3,5 MPa quyết định năng lực thải mùn RC

Áp suất khí làm việc khuyến nghị 1,2–3,5 MPa, lưu lượng khí 16–55 m³/min. Khoan RC yêu cầu cao về áp suất và lưu lượng máy nén khí, đặc biệt khi độ sâu tăng, đường kính lỗ lớn hoặc đá cứng; nếu lưu lượng không đủ, tốc độ hồi lưu mùn giảm, có thể ảnh hưởng tính liên tục lấy mẫu và làm sạch đáy lỗ.

🧹 Trạng thái hồi lưu mẫu ảnh hưởng trực tiếp chất lượng dữ liệu thăm dò

Lấy mẫu tuần hoàn ngược không chỉ cần “khoan nhanh” mà còn đảm bảo mẫu hồi lưu liên tục theo độ sâu. Trong thi công cần quan sát lượng mẫu về, kích thước hạt, thay đổi bụi và có lẫn mẫu rõ rệt không. Mỗi lần nối cần, thông lỗ hoặc dừng khoan rồi lấy mẫu lại, cần xử lý đoạn chuyển tiếp theo quy trình hiện trường, tránh trộn mẫu các độ sâu khác nhau.

🏷️ Quản lý mẫu RC nghiêm ngặt hơn thải mùn giếng nước thông thường

Khi dùng cho thăm dò khoáng sản, mẫu cần đánh số, cân và đóng gói theo khoảng độ sâu cố định, ghi số lỗ khoan, độ sâu, thời gian và bất thường. Hệ lấy mẫu, xyclon hoặc thiết bị chia mẫu cũng cần vệ sinh định kỳ. WR400RC cung cấp nền tảng khoan, chất lượng mẫu cuối cùng còn phụ thuộc quy trình lấy mẫu hiện trường và thao tác nhân viên.

💧 Cũng dùng cho thi công giếng nước sâu nông thôn, nông nghiệp và khu mỏ

Dù WR400RC mang đặc tính thăm dò khoáng sản rõ rệt, tài liệu cũng liệt kê giếng nước sâu là ứng dụng chính. Với cấp nước nông thôn, tưới tiêu nông nghiệp, nước công nghiệp và khai thác nước ngầm khu mỏ, có thể chọn búa khoan đáy, khoan dung dịch hoặc phương pháp phù hợp theo địa tầng và yêu cầu hoàn thiện giếng. Thi công giếng nước không nhất thiết dùng hệ lấy mẫu RC toàn bộ.

⛏️ Cấp nước khu mỏ và điều tra mỏ có thể dùng chung một nền tảng

Dự án mỏ có thể cần lỗ khoan thăm dò, nước sinh hoạt, phun ức chế bụi và giếng nước phụ trợ sản xuất. WR400RC có nhiều phương pháp khoan, có thể điều chỉnh cấu hình theo mục tiêu từng lỗ trong một dự án, nâng cao hiệu suất thiết bị. Lỗ thăm dò chú trọng chất lượng mẫu, giếng nước chú trọng ổn định thành lỗ, đường kính giếng và tầng chứa nước.

🌧️ Lớp phủ rời rạc có thể dùng khoan dung dịch

Đất, sét, cát và sỏi dễ sập lỗ, không nhất thiết phù hợp khoan RC khí trực tiếp. Tài liệu cho thấy máy hỗ trợ khoan dung dịch, nên ở tầng rời rạc phía trên có thể chọn tuần hoàn dung dịch và ống chống theo điều kiện thành lỗ, sau khi vào đá ổn định chuyển sang khí nén hoặc tuần hoàn ngược.

💎 Đá phong hóa và đá cứng nguyên vẹn có thể dùng búa khoan đáy áp suất trung – cao

Thiết bị có thể lắp búa khoan đáy áp suất trung và cao, dùng cho đá phong hóa, đá nứt nẻ và đá cứng tương đối nguyên vẹn. Điều kiện đá cứng cần chú ý lưu lượng máy nén khí, bôi trơn búa, mài mòn mũi khoan và trạng thái hồi mùn. Nếu lượng mẫu về giảm, cần kiểm tra rò khí, kín cần khoan và tích mùn đáy lỗ.

🧱 Đới phá hủy và địa tầng nứt nẻ cần chú ý lẫn mẫu

Đới đứt gãy phá hủy dễ rơi mảnh và mở rộng lỗ cục bộ, mùn khoan có thể lưu lại trong lỗ rồi hồi lưu tập trung, làm tương quan độ sâu mẫu kém. Trong thi công cần kiểm soát tốc độ tiến gáy, duy trì cấp khí ổn định và ghi chép đoạn lỗ bất thường. Nếu yêu cầu độ chính xác lấy mẫu cao, cần tăng giám sát thay đổi mẫu hồi lưu của nhân viên địa chất hiện trường.

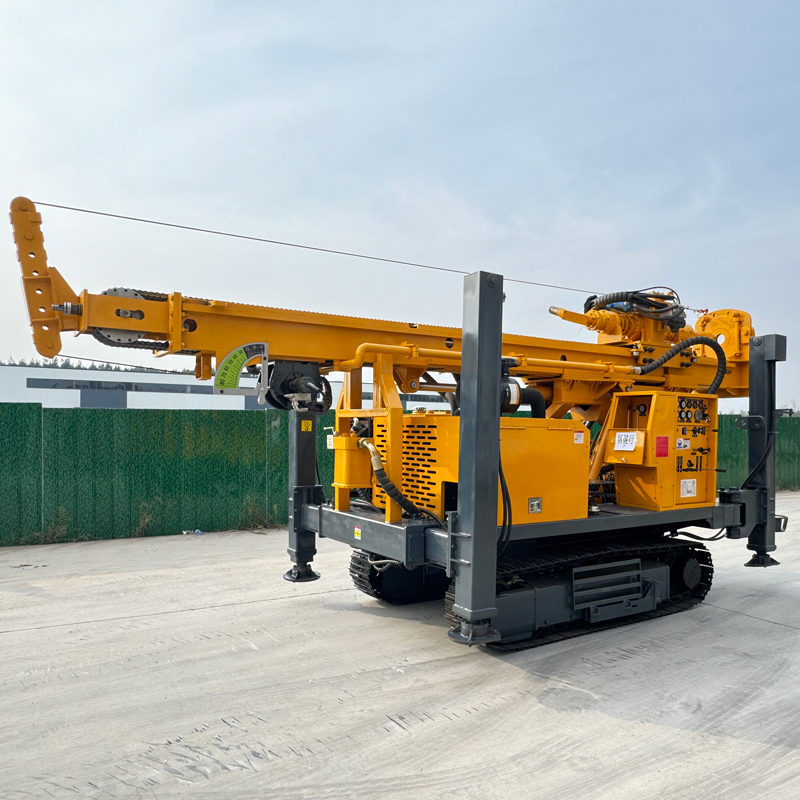

🚜 Khung bánh xích phù hợp khu mỏ và di chuyển hiện trường

WR400RC có tốc độ di chuyển khoảng 2,5 km/h, góc leo dốc tối đa tham khảo 21°, trọng lượng toàn máy khoảng 11 T. Khung bánh xích phù hợp đường đá khu mỏ, sàn thi công hiện trường và mặt đất không bằng phẳng thông thường. Do trọng lượng lớn, trước khi di chuyển cần xác nhận sức chịu tải mặt đất, độ dốc và tuyến vận chuyển.

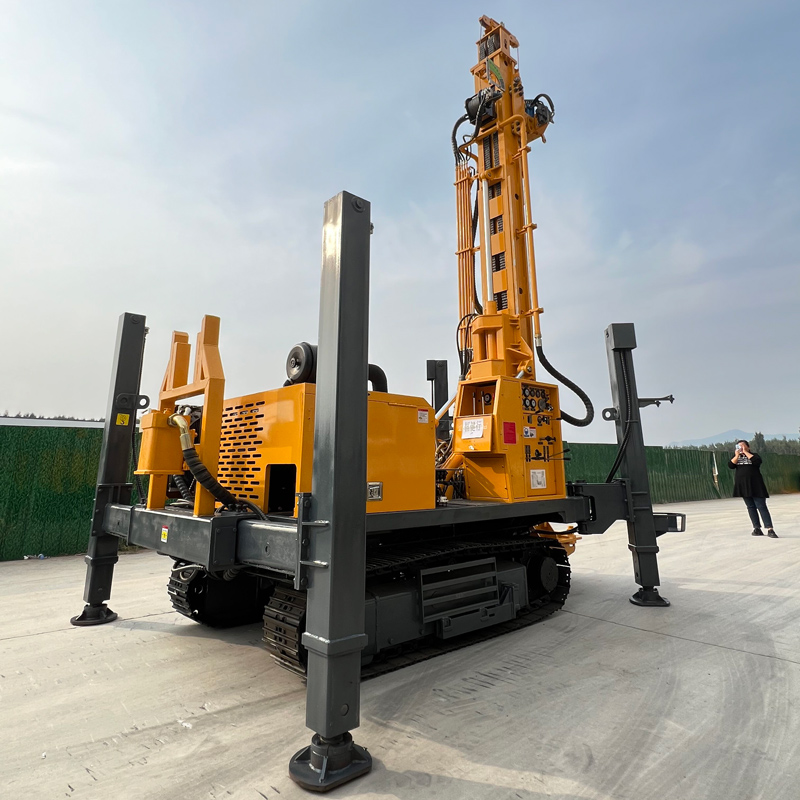

⚡ Động cơ Yuchai 92 kW đáp ứng nhu cầu thủy lực nhiều hệ thống

Thiết bị dùng động cơ Yuchai 92 kW, cung cấp động lực cho quay, tiến gáy, di chuyển bánh xích và hệ thủy lực phụ trợ. Dự án tuần hoàn ngược thường đồng thời lắp máy nén khí, thiết bị lấy mẫu và chia mẫu, nên hiện trường cần quy hoạch trước nhiên liệu, bố trí thiết bị và đường thi công, tránh các hệ thống ảnh hưởng lẫn nhau.

🦵 Chân thủy lực 1,6 m đảm bảo ổn định khi khoan xiên và mô-men cao

Hành trình chân thủy lực 1,6 m, dùng để cân bằng thiết bị và hỗ trợ khoan. Đặc biệt khi khoan xiên 45°, độ ổn định thiết bị ảnh hưởng trực tiếp kiểm soát hướng lỗ và an toàn vận hành. Nền đất mềm cần thêm tấm đệm, tránh chân lún khi khoan tải cao lâu dài.

🧵 Tời phụ 1,5 T thuận tiện vận chuyển dụng cụ và phụ kiện

Tời phụ nhỏ có lực nâng 1,5 T, dùng vận chuyển cần khoan RC, búa khoan đáy, phụ kiện lấy mẫu và công cụ hiện trường khác. Khi dùng tời cần tuân thủ tải định mức, tránh người vào dưới vật treo và hướng chịu lực cáp thép.

📦 Toàn máy 11 T và bố trí hiện trường

Trọng lượng toàn máy khoảng 11 T, kích thước ngoài khoảng 7 × 1,85 × 2,86 m. Hiện trường thăm dò khoáng sản ngoài máy khoan còn có thể đặt máy nén khí, xyclon, thiết bị chia mẫu, túi mẫu và xe, nên cần quy hoạch trước diện tích sàn vị trí lỗ, đảm bảo lối đi cho người và khoảng cách an toàn thiết bị.

🧰 Tùy chọn bơm dung dịch, bơm ly tâm, máy phát và bơm bọt

Thiết bị có thể cấu hình bơm dung dịch, bơm ly tâm, máy phát và bơm bọt theo dự án. Dự án nhiều tầng rời rạc phụ thuộc hệ dung dịch hơn; địa tầng rò khí mạnh có thể cân nhắc hỗ trợ bọt; khu mỏ xa có thể cần thiết bị phát điện riêng. Cấu hình cụ thể nên xác định theo phương pháp khoan chính và điều kiện cơ sở hiện trường.

⚠️ Lưu ý thi công và lấy mẫu

Khi thăm dò khoáng sản cần kiểm tra trọng điểm kín cần khoan RC, đường ống hồi mẫu và thiết bị lấy mẫu, đảm bảo mẫu liên tục và đánh số chính xác; khi thi công giếng nước chú trọng thành lỗ, ống chống và tầng chứa nước. Dù mục đích nào, hàng ngày cần kiểm tra động cơ, hệ thủy lực, ống khí áp cao, đầu quay, chân và trạng thái kết nối cần khoan.

Do điều kiện địa chất thực tế, dụng cụ trong lỗ, góc khoan và cách vận hành khác nhau, hiệu quả khoan cuối cùng, độ sâu khoan, thu hồi mẫu và hiệu quả hoàn thiện giếng lấy theo điều kiện hiện trường.
