WR500RC-CS3

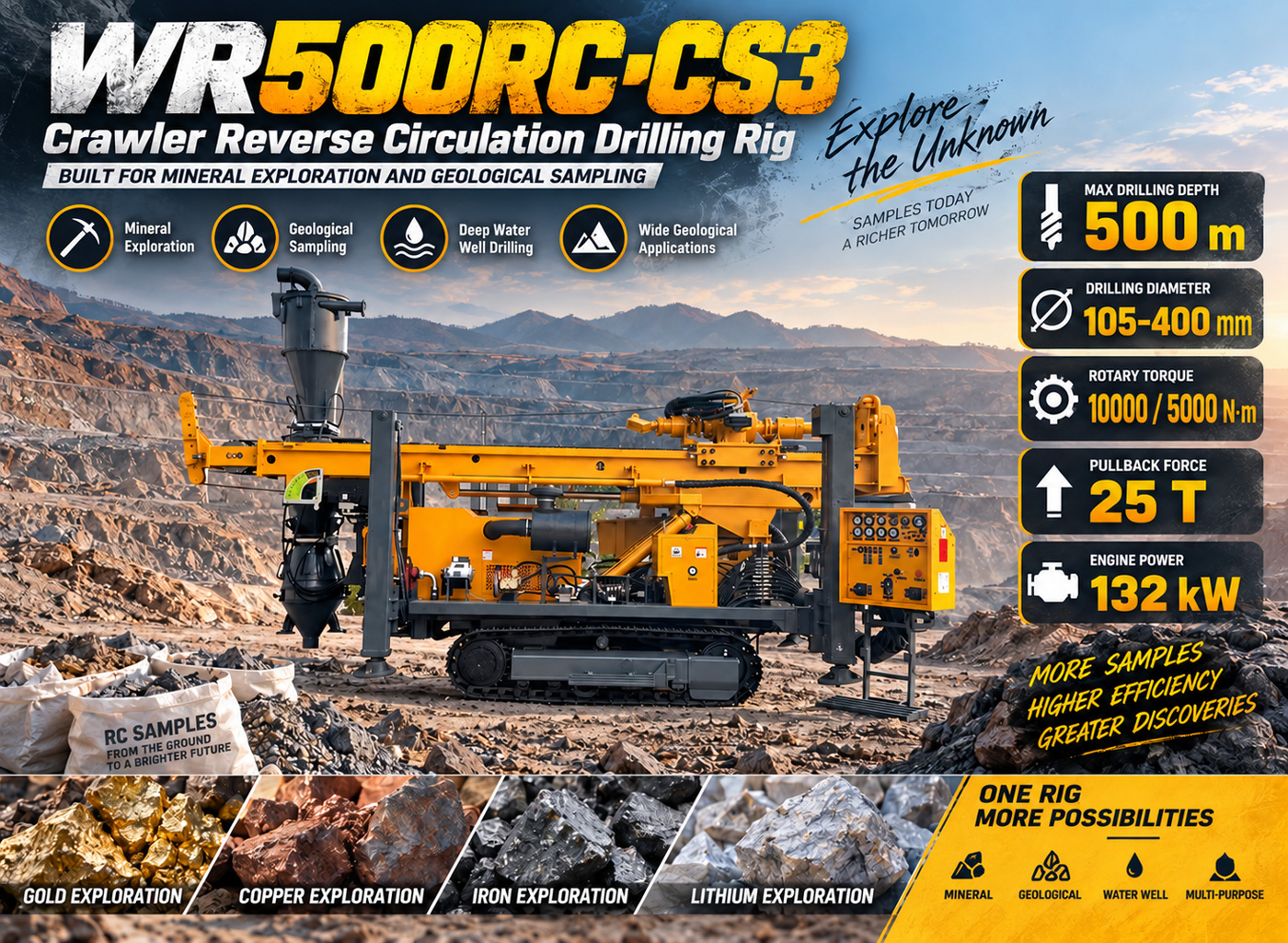

⛏️ WR500RC-CS3 Máy khoan tuần hoàn ngược bánh xích 500m

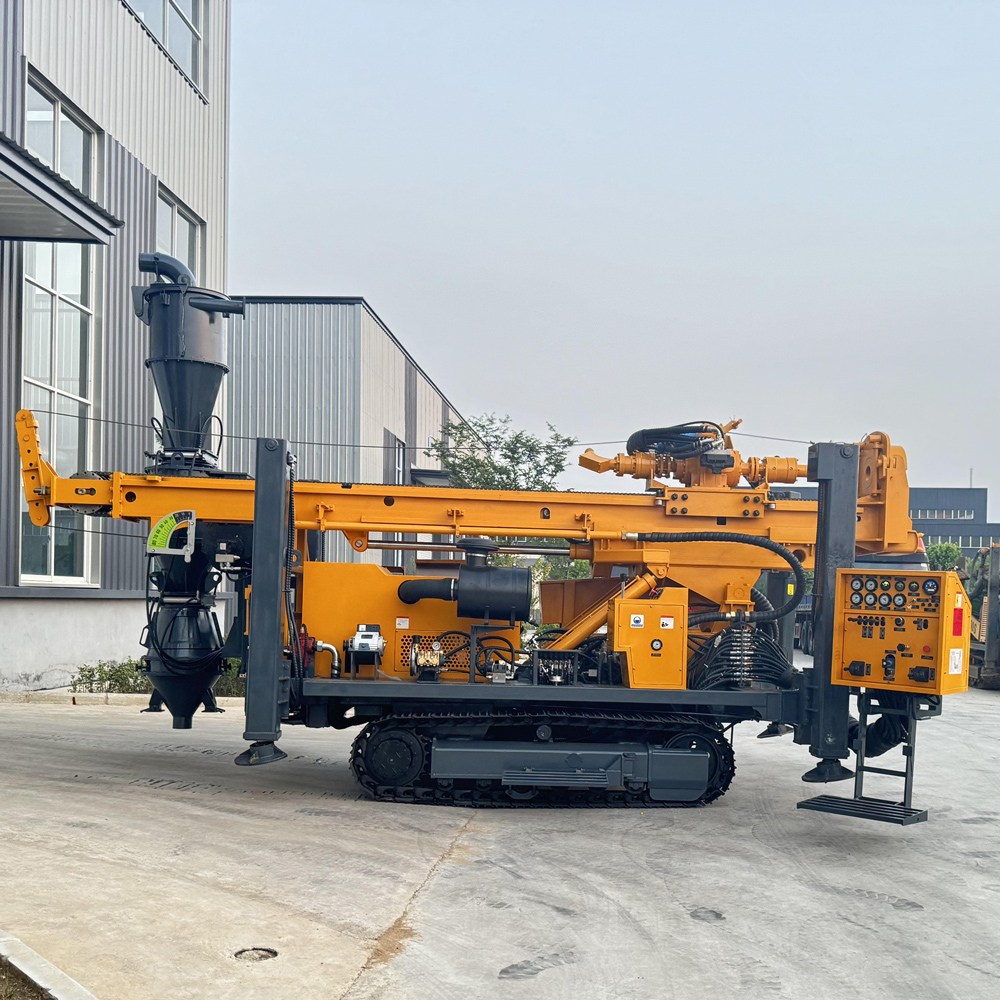

WR500RC-CS3 là máy khoan tuần hoàn ngược bánh xích cấp 500m với mục đích chính là thăm dò khoáng sản và lấy mẫu nhanh tại hiện trường. So với máy khoan RC thông thường, điểm khác biệt lớn nhất của thiết bị này là tích hợp hệ thống lấy mẫu xoáy ba trong một, tập trung quá trình mảnh đá quay trở lại, phân tách xoáy, chia mẫu và thu gom mẫu vào một quy trình làm việc, giảm thao tác lặp lại trong khâu vận chuyển mẫu trên mặt đất và chia mẫu thủ công, phù hợp hơn cho các lỗ khoan thăm dò liên tục và nhiệm vụ thu thập mẫu số lượng lớn.

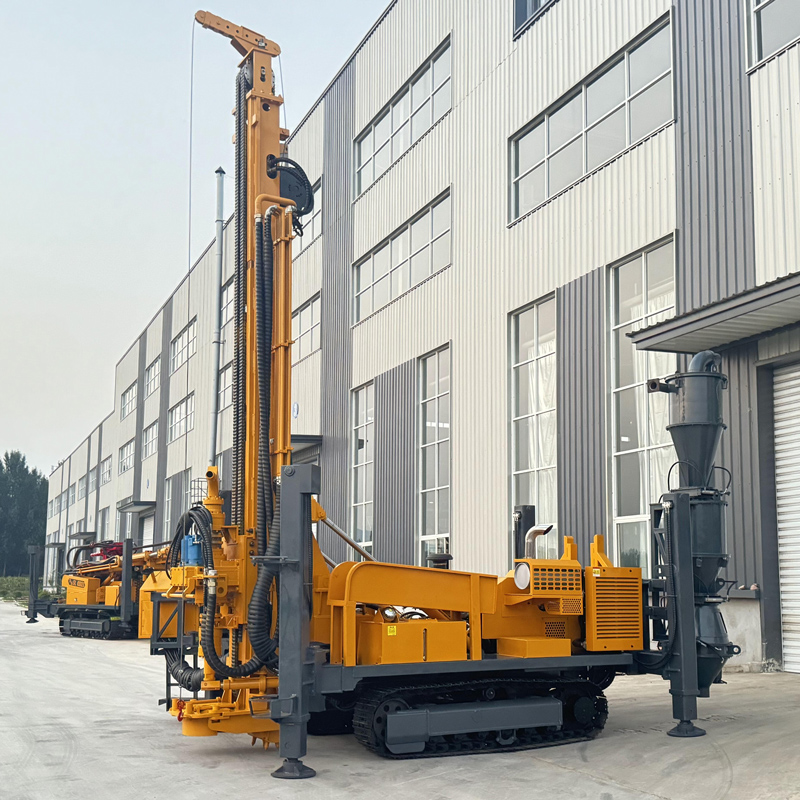

🌀 Hệ thống lấy mẫu xoáy ba trong một CS3 là cốt lõi của thiết bị này

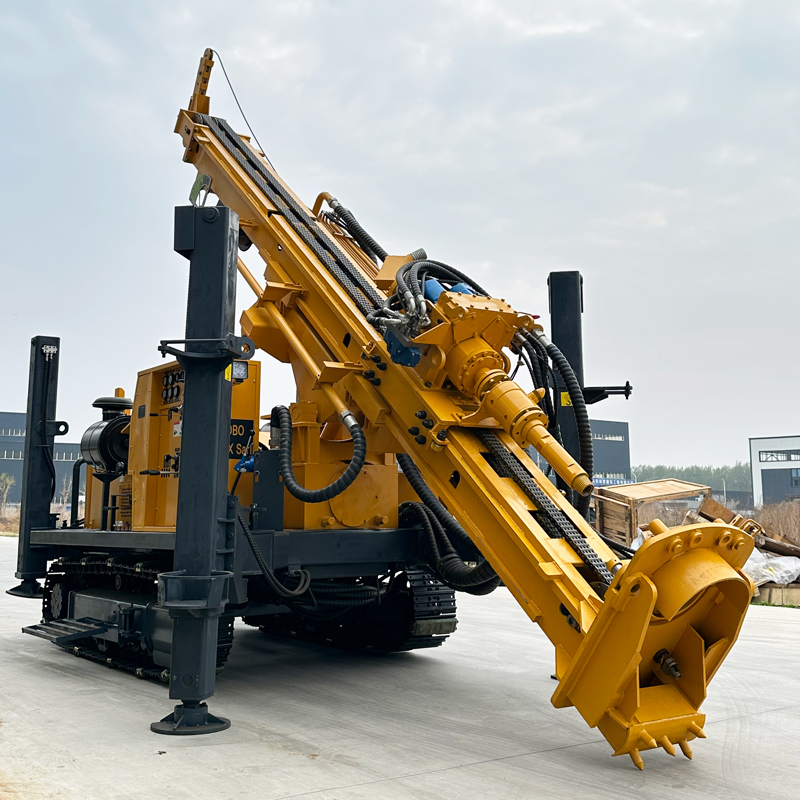

Hệ thống CS3 tích hợp phân tách xoáy, chia mẫu đại diện và thu gom mẫu trong cùng một thiết bị. Mảnh đá sinh ra trong quá trình khoan sau khi quay trở lại mặt đất qua ống trong của cần khoan RC hai thành sẽ trực tiếp đi vào hệ thống xoáy, tách dòng khí tốc độ cao khỏi hạt rắn, sau đó qua cơ cấu chia mẫu tạo thành mẫu có thể dùng cho ghi chép địa chất và phân tích. Đối với các dự án thăm dò khoáng sản cần lấy mẫu nghiêm ngặt theo độ sâu, quy trình tích hợp này có thể giảm các khâu trung gian.

🔄 Mẫu trở về qua ống trong tuần hoàn ngược giảm nguy cơ trộn mẫu giữa các đoạn lỗ khoan khác nhau

Khoan tuần hoàn ngược dựa vào cần khoan hai thành để tạo kênh trở về độc lập, mảnh đá chủ yếu trở về từ bên trong cần khoan thay vì đi lên theo vành xuyến bên ngoài cần khoan. Điều này có thể rút ngắn đường tiếp xúc giữa mẫu và các tầng đất đá khác trên thành lỗ, giúp giảm xác suất trộn lẫn mảnh đá ở các độ sâu khác nhau. Tính đại diện cuối cùng của mẫu vẫn liên quan đến làm sạch lỗ, nối cần, độ ổn định của dòng mẫu trở về và quản lý lấy mẫu tại hiện trường.

🧪 Khoan, chia mẫu, đóng bao có thể kết nối liên tục

WR500RC-CS3 phù hợp để lấy mẫu liên tục theo khoảng tiến độ cố định. Mỗi túi mẫu có thể ghi số lỗ khoan, độ sâu bắt đầu và kết thúc, ngày tháng và số hiệu mẫu, thuận tiện cho việc gửi kiểm nghiệm, lưu trữ và truy xuất sau này. Đối với đội thăm dò cần xử lý lượng lớn mẫu trong một ngày, hệ thống ba trong một có thể giảm đổ mẫu thủ công, chia mẫu lần hai và vận chuyển nhiều lần, nâng cao hiệu quả tổ chức hiện trường.

🥇 Thăm dò mỏ vàng: phù hợp để xác minh nhanh dị thường trên diện rộng

Giai đoạn khảo sát mỏ vàng và tìm kiếm ngoại vi thường cần bố trí nhiều lỗ khoan để xác minh dị thường bề mặt, khoáng hóa dưới lớp phủ và sự kéo dài của đới cấu tạo. WR500RC-CS3 có thể nhanh chóng thu thập mẫu mảnh đá phân đoạn theo độ sâu để quan sát màu sắc, biến đổi, sulfide và sự thay đổi khoáng hóa, sau đó sàng lọc vùng mục tiêu trọng điểm qua phân tích phòng thí nghiệm. Đối với vùng dị thường giá trị cao, có thể tiếp tục sử dụng khoan lấy lõi để thu thập lõi khoan hoàn chỉnh.

🟠 Khảo sát mảnh đá nhanh cho dự án mỏ đồng, mỏ sắt và mỏ lithium

Các dự án mỏ đồng, mỏ sắt, mỏ lithium và khoáng sản khác cũng có thể sử dụng mẫu RC để nhanh chóng đánh giá tầng đất và xu hướng khoáng hóa. Độ sâu khoan cấp 500m có thể bao phủ phạm vi thẳng đứng lớn hơn, đặc biệt phù hợp với khu vực có lớp phủ dày hoặc thân quặng chôn sâu. Đối với khu vực thăm dò diện rộng, trước tiên dùng khoan RC để thiết lập nhiều điểm kiểm soát, sau đó khoan lấy lõi chi tiết ở khu vực trọng điểm là cách kết hợp phổ biến.

📏 Độ sâu khoan 500m mở rộng phạm vi điều tra thân quặng và nước ngầm

Độ sâu khoan tối đa 500 m, đường kính lỗ khoan 105–400 mm, cho phép WR500RC-CS3 vừa đảm nhận thăm dò khoáng sản lỗ khoan trung bình đến sâu, vừa sử dụng cho giếng nước sâu và dự án nước ngầm thông thường. Các mục đích khác nhau có yêu cầu khác nhau về dụng cụ khoan và phương pháp thi công: lỗ khoan thăm dò chú trọng hơn chất lượng mẫu trở về và quản lý chia mẫu, giếng nước chú trọng hơn ổn định thành lỗ, cấu trúc hoàn thiện giếng và tầng xuất nước.

📐 Góc làm việc 45° / 90° thuận tiện kiểm soát thân quặng nghiêng

Thiết bị hỗ trợ góc làm việc 45° và 90°. Đối với thân quặng nghiêng, mạch quặng và đới đứt gãy, có thể cải thiện góc cắt qua quặng bằng lỗ khoan xiên 45°; đối với giếng nước thông thường, điều tra lớp phủ và thăm dò thẳng đứng thông thường, có thể thi công ở 90°. Trước khi mở lỗ chính thức, cần xác định góc khoan dựa trên mặt cắt địa chất, thế nằm thân quặng và điều kiện vị trí lỗ khoan.

💪 Lực nâng 25 T phù hợp xử lý cột cần khoan cấp 500m

Lực nâng 25 T, lực trục 7 T. Ở độ sâu lỗ khoan cấp 500m, trọng lượng bản thân cần khoan và ma sát thành lỗ đều cao hơn máy 400m, khả năng nâng lớn hơn giúp nâng hạ cần bình thường, xử lý cần khoan RC và một phần thao tác ống chống. Nếu xuất hiện lực cản nâng cần bất thường, nên xử lý bằng cách làm sạch lỗ và đánh giá quy trình trước, không khuyến nghị trực tiếp dựa vào lực nâng tối đa để kéo mạnh dụng cụ khoan.

🔄 Mô-men xoay hai chế độ 10000 / 5000 N·m

Mô-men xoay tối đa 10000 / 5000 N·m, tương ứng tốc độ xoay tối đa 75 / 150 r/min. Chế độ mô-men cao phù hợp hơn cho khoan đường kính lớn và tải trọng cao, chế độ tốc độ cao phù hợp cho đoạn lỗ có lực cản nhỏ hơn. Trong khoan RC cần đồng thời chú ý tải xoay, va đập búa DTH và trạng thái mẫu trở về, đảm bảo khoan và thu hồi mẫu duy trì ổn định.

💨 Dải áp suất khí 1.6–6 MPa phù hợp khoan khí nén tải trọng cao hơn

Tài liệu đưa ra áp suất làm việc khuyến nghị 1.6–6 MPa, lưu lượng khí tiêu thụ khuyến nghị 16–55 m³/min. Đối với khoan RC cấp 500m, máy nén khí không chỉ dẫn động búa DTH mà còn đảm nhận nhiệm vụ đưa mảnh đá từ ống trong trở về mặt đất với tốc độ cao, do đó áp suất và lưu lượng đều rất quan trọng. Lựa chọn thực tế nên kết hợp đường kính lỗ khoan, thông số búa RC, độ cao và độ cứng tầng đá.

🧹 Cần giám sát liên tục lượng mẫu trở về và độ sạch của mẫu

Trong quá trình lấy mẫu tuần hoàn ngược, nhân viên địa chất nên liên tục quan sát lượng mẫu trở về, kích thước hạt, màu sắc, độ ẩm và dấu hiệu trộn mẫu. Nếu sau khi nối cần, làm sạch lỗ hoặc dừng khoan rồi khôi phục khoan, cần xử lý mẫu chuyển tiếp theo quy chế lấy mẫu hiện trường, tránh để mảnh đá còn sót lại của đoạn lỗ trước lẫn vào mẫu độ sâu tiếp theo.

🏷️ Đánh dấu độ sâu và số hiệu mẫu quyết định khả năng truy xuất dữ liệu sau này

Hệ thống lấy mẫu ba trong một có thể nâng cao hiệu quả chia mẫu, nhưng quản lý mẫu vẫn cần tiêu chuẩn hóa. Mỗi túi mẫu cần ghi rõ số lỗ khoan, số mẫu, độ sâu bắt đầu và kết thúc, ngày tháng, hồ sơ hiện trường phải tương ứng một-một với túi mẫu. Đối với mẫu quặng cần gửi phòng thí nghiệm phân tích, còn nên thiết lập mẫu lặp, mẫu trắng và mẫu chuẩn theo yêu cầu kiểm soát chất lượng dự án.

🚜 Khung bánh xích phù hợp khu mỏ và nền thăm dò xa xôi

Tốc độ di chuyển của thiết bị khoảng 2.5 km/h, góc leo dốc tối đa tham khảo 21°, phù hợp đường đá dăm khu mỏ, bãi thăm dò ngoài trời và mặt đất không bằng phẳng thông thường. Do trọng lượng toàn máy khoảng 12 T, trước khi chuyển vị trí lỗ khoan cần xác nhận khả năng chịu tải của đường, diện tích bãi và an toàn mái dốc, không thể đánh giá trực tiếp theo điều kiện qua lại của thiết bị bánh xích nhỏ.

⚡ Động cơ Cummins 132 kW cung cấp dự trữ lớn cho hệ thống RC

WR500RC-CS3 trang bị động cơ Cummins 132 kW, cung cấp động lực cho xoay, tiến cấp, di chuyển bánh xích và các thao tác thủy lực phụ trợ. Hiện trường dự án tuần hoàn ngược thường còn cần đồng thời bố trí máy nén khí lớn và thiết bị lấy mẫu, do đó cần lập kế hoạch trước về tiếp nhiên liệu, bố trí thiết bị và không gian bảo trì, tránh ùn tắc đường thi công.

🧱 Đới đứt gãy và tầng nứt nẻ dễ ảnh hưởng tương quan độ sâu mẫu

Trong đới đứt gãy, đá dăm kết và tầng phát triển nứt nẻ, mảnh rơi thành lỗ có thể lưu lại tạm thời trong lỗ rồi trở về tập trung, ảnh hưởng đến tương quan giữa mẫu và độ sâu. Nhân viên thi công nên kiểm soát tốc độ tiến và duy trì cấp khí ổn định, nhân viên địa chất nên tăng ghi chép hiện trường ở đoạn lỗ bất thường, khi cần thiết đánh dấu riêng tình trạng chất lượng mẫu.

🌧️ Lớp phủ rời có thể kết hợp khoan dung dịch

Tầng đất phía trên, sét, cát và sỏi cát không nhất thiết phù hợp khoan khí nén RC trực tiếp. Tài liệu cho thấy máy này cũng hỗ trợ khoan xoay dung dịch, do đó có thể trước tiên dùng dung dịch, ống chống để ổn định đoạn lỗ phía trên, sau khi vào tầng đá rồi chuyển sang tuần hoàn ngược hoặc DTH, nâng cao ổn định thành lỗ.

💧 Cũng có thể dùng cho giếng nước sâu nông nghiệp, công nghiệp và khu mỏ

Ngoài thăm dò khoáng sản, WR500RC-CS3 cũng có thể dùng cho tưới tiêu nông nghiệp, cấp nước công nghiệp, cấp nước khu mỏ và phát triển nước ngầm tùy theo cấu hình. Dự án giếng nước không nhất thiết cần kích hoạt toàn bộ hệ thống lấy mẫu ba trong một, nên chọn phương pháp khoan và phụ kiện theo mục đích hoàn thiện giếng, tránh tăng quy trình hiện trường không cần thiết.

🧵 Tời phụ trợ 1.5 T dùng vận chuyển dụng cụ khoan và phụ kiện lấy mẫu

Tời phụ trợ nhỏ có lực nâng 1.5 T, có thể dùng để vận chuyển búa RC, cần khoan, ống mềm lấy mẫu và các công cụ phụ trợ khác. Gần hệ thống lấy mẫu xoáy ba trong một thường còn cần bố trí túi mẫu và khu vực thao tác, khi nâng hạ nên tránh để vật treo đi vào phạm vi làm việc của nhân viên lấy mẫu.

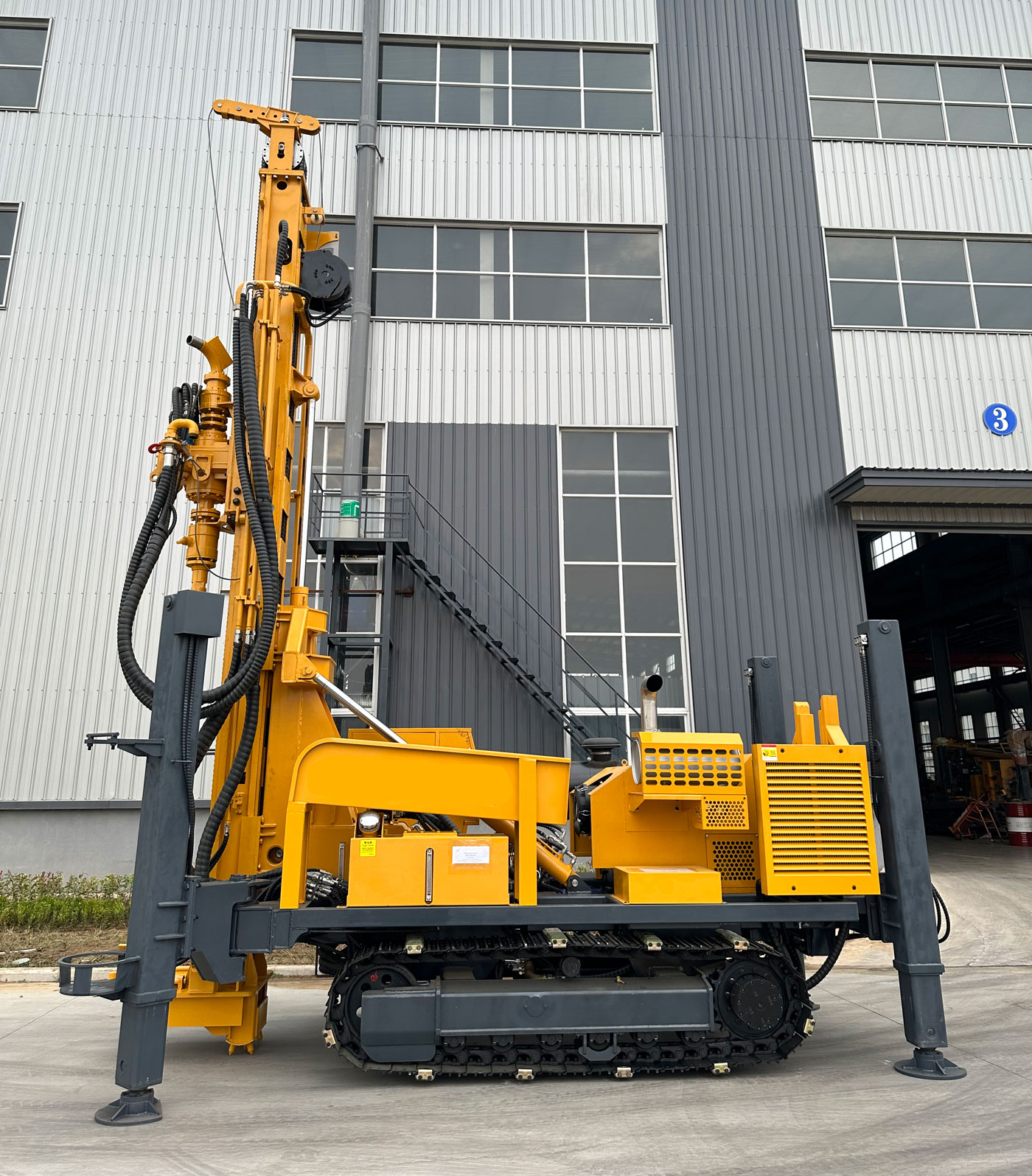

🦵 Chân thủy lực 1.6 mét đảm bảo ổn định khi làm việc mô-men cao

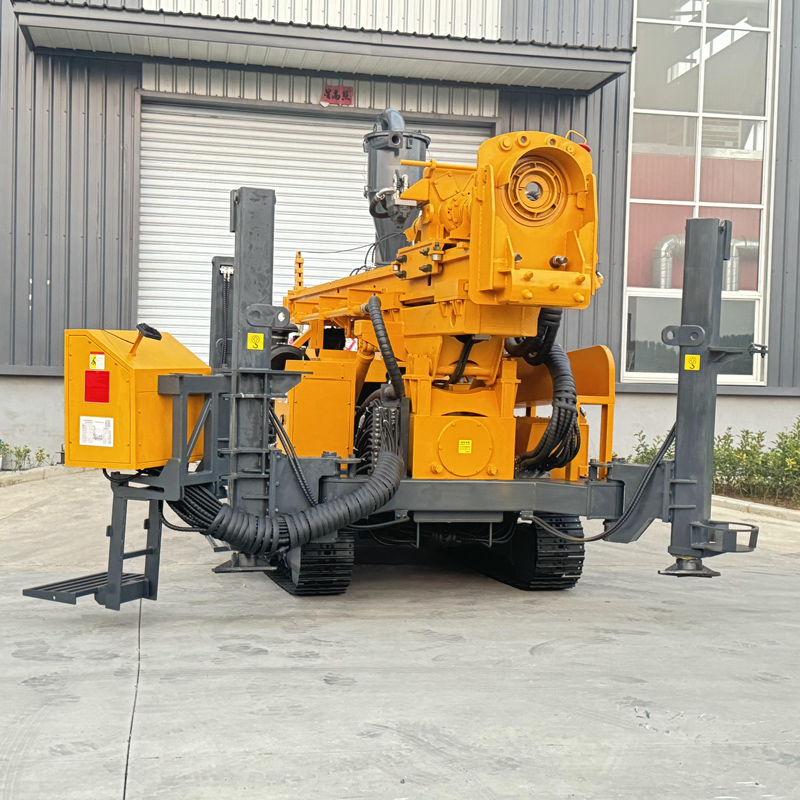

Hành trình chân thủy lực 1.6 m, giúp thiết bị cân bằng và chống đỡ ổn định. Đặc biệt khi khoan xiên 45° và khoan RC mô-men cao, hướng lực của thiết bị phức tạp hơn, chân và điều kiện chịu tải mặt đất sẽ ảnh hưởng trực tiếp đến ổn định toàn máy và kiểm soát hướng lỗ khoan.

📦 Toàn máy 12 T cần quy hoạch mặt bằng đầy đủ hơn

Trọng lượng toàn máy khoảng 12 T, kích thước ngoài khoảng 7 × 2.1 × 2.9 m. Dự án RC ngoài máy khoan còn thường cần máy nén khí, cyclone, thiết bị chia mẫu, túi mẫu và xe vận chuyển, do đó diện tích bãi khoan và bố trí thiết bị nên được thiết kế trước, đảm bảo đường ống mẫu trở về thông suốt và lối đi cho nhân viên an toàn.

🧰 Tùy chọn bơm dung dịch, bơm ly tâm, máy phát điện và bơm bọt

Tùy theo tầng đất và phương pháp khoan, có thể tùy chọn bơm dung dịch, bơm ly tâm, máy phát điện và bơm bọt. Dự án nhiều tầng rời chú trọng hơn hệ thống dung dịch, dự án đá cứng và RC phụ thuộc hơn vào máy nén khí và dụng cụ khoan khí nén, tầng thất thoát khí nghiêm trọng có thể cần hỗ trợ bọt. Phụ kiện nên được kết hợp xoay quanh nhu cầu dự án chính.

⚠️ Lưu ý khi khoan và lấy mẫu RC

Trước khi khởi công mỗi ngày nên kiểm tra niêm phong cần khoan RC hai thành, đường ống mẫu trở về, cyclone, bộ chia mẫu, túi mẫu, động cơ, hệ thống thủy lực và ống khí áp cao; trong thi công duy trì mẫu trở về liên tục và ghi chép độ sâu chính xác; sau khi kết thúc kịp thời làm sạch mảnh đá còn sót trong hệ thống lấy mẫu, ngăn ngừa ô nhiễm cho lỗ khoan hoặc đoạn mẫu tiếp theo.

Do điều kiện địa chất thực tế, dụng cụ trong lỗ, góc khoan và phương thức thao tác có khác biệt, hiệu quả khoan cuối cùng, độ sâu khoan, thu hồi mẫu và hiệu quả hoàn thiện giếng nên lấy điều kiện hiện trường làm chuẩn.

📊 Thông số kỹ thuật chính
