WR500RCE

💧 WR500RCE Máy khoan giếng nước tuần hoàn ngược khí nâng 500 m hiệu quả chi phí cao

WR500RCE là máy khoan bánh xích tuần hoàn ngược khí nâng cấp 500 m, định hướng chính cho thi công giếng nước sâu. Khác với các dòng RC phục vụ lấy mẫu khoáng sản, sản phẩm này tập trung vào xả mùn khoan lỗ sâu, giếng nước đá cứng, cấp nước khu mỏ và tạo lỗ trong địa tầng phức tạp; đồng thời dòng E định vị nhấn mạnh hiệu quả chi phí cao, trên cơ sở giữ nguyên khả năng khoan cấp 500 m, lực nâng 300 kN và mô-men xoay tương đối cao, kiểm soát chi phí mua sắm và độ phức tạp cấu hình thiết bị.

💰 Cốt lõi của dòng E là tập trung ngân sách vào những năng lực thực sự ảnh hưởng đến thi công

Điều then chốt nhất của dự án giếng nước sâu không phải là càng nhiều chức năng phụ trợ càng tốt, mà là độ sâu khoan, lực nâng, quay, khả năng tương thích máy nén khí và làm sạch trong lỗ có đủ hay không. WR500RCE giữ động cơ 132 kW, mô-men xoay 8000–12000 N·m, lực nâng 300 kN và cấu hình cần khoan đa quy cách, phù hợp hơn với các đội thi công muốn tham gia thị trường giếng nước cấp 500 m nhưng vẫn muốn kiểm soát vốn đầu tư thiết bị ban đầu.

🔄 Tuần hoàn ngược khí nâng chú trọng hơn vào xả mùn khoan lỗ sâu và làm sạch đáy lỗ

Tuần hoàn ngược khí nâng tạo dòng hồi lưu trong ống trong bằng khí nén, đưa mùn đá và mùn khoan ở đáy lỗ theo bên trong cần khoan trở về mặt đất. Đối với giếng nước đá cứng lỗ sâu, đường xả mùn khoan này có thể giảm hành trình mùn khoan đi lên trong vành xuyến, có lợi cho việc giữ sạch đáy lỗ, giảm nghiền lặp và vấn đề cặn lắng. Hiệu quả thực tế vẫn phụ thuộc vào lưu lượng máy nén khí, đường kính lỗ, độ kín cần khoan và điều kiện địa tầng.

📏 Độ sâu khoan 500 m phù hợp phát triển nước ngầm tầng trung và sâu

Độ sâu khoan tối đa 500 m, đường kính lỗ khoan 140–400 mm, có thể đáp ứng nhiều nhu cầu như giếng sâu nông thôn, giếng nước lưu lượng cao nông nghiệp, giếng nước công nghiệp và cấp nước khu mỏ. Đối với khu vực mực nước ngầm sâu hoặc tầng chứa nước nông không ổn định, thiết bị cấp 500 m cung cấp dư địa tìm nước lớn hơn, nhưng độ sâu giếng cuối cùng vẫn nên do tài liệu địa chất thủy văn và tầng xuất nước thực tế quyết định.

🌾 Tưới tiêu đồng ruộng và giếng nông nghiệp lưu lượng cao

WR500RCE có thể dùng cho giếng tưới tiêu đồng ruộng diện tích lớn, vườn cây ăn quả, nhà kính và trang trại chăn nuôi. Dải đường kính lỗ 140–400 mm cho phép thiết kế đường kính giếng khác nhau theo kích thước ống giếng, máy bơm chìm và lượng nước dự kiến. Đối với dự án nông nghiệp cần lưu lượng bơm lớn, ngoài độ sâu khoan còn phải chú trọng thiết kế ống giếng, ống lọc và đoạn tầng chứa nước.

⛏️ Cấp nước khu mỏ là ứng dụng quan trọng của dòng máy này

Dự án mỏ thường cần nước sinh hoạt, phun ẩm chống bụi, rửa thiết bị và nguồn nước phụ trợ sản xuất. Địa tầng khu mỏ thường có tỷ lệ đá cứng cao, điều kiện đường sá trung bình, khung gầm bánh xích và công nghệ tuần hoàn ngược khí nâng của WR500RCE phù hợp hơn với môi trường này. Đối với mỏ lộ thiên, trại thăm dò và mỏ xa xôi cách xa mạng cấp nước, độ sâu khoan cấp 500 m cũng cung cấp không gian phát triển nước ngầm lớn hơn.

🌊 Có thể dùng cho khoan hạ mực nước khu mỏ và hạ mực nước công trình

Đối với sườn mỏ lộ thiên, khu vực xung quanh mỏ hầm lò và công trình hố móng sâu, một số dự án cần bố trí giếng hạ mực nước bằng khoan. WR500RCE có thể đảm nhận thi công khoan tương ứng, nhưng vị trí lỗ, đường kính giếng, ống lọc, lưu lượng bơm và khoảng cách của giếng hạ mực nước phải được xác định theo tính toán địa chất thủy văn, thiết bị chỉ là nền tảng khoan, không thể thay thế thiết kế hạ mực nước hoàn chỉnh.

💎 Điều kiện đá cứng như granite, bazan và đá vôi

Thiết bị phù hợp khoan DTH búa lỗ trong các tầng đá tương đối hoàn chỉnh như granite, bazan, đá vôi, sa thạch. Khi thi công đá cứng, xung kích búa lỗ, tốc độ quay, lực cấp và lưu lượng gió cần phối hợp hài hòa. Nếu xả mùn khoan đáy lỗ không thông, tiếp tục tăng lực đẩy có thể làm tăng mài mòn mũi khoan và nguy cơ kẹt cần.

🧱 Địa tầng đứt gãy, đới phá hủy và khe nứt

Trong đới phá hủy dễ xuất hiện rơi khối, co đường kính, rò gió và kẹt cần. Sau khi vào đoạn lỗ này, nên giảm tốc độ đẩy, duy trì làm sạch lỗ liên tục, và sử dụng ống chống hoặc bọt hỗ trợ tùy theo độ ổn định thành lỗ. Nếu lực cản khi kéo cần tiếp tục tăng, trước tiên nên đánh giá tình trạng rơi khối và cặn lắng trong lỗ rồi mới quyết định cách xử lý.

🌦️ Đá phong hóa và lớp phủ rời rạc

Khó khăn của đá phong hóa và lớp phủ rời rạc phía trên không phải là “không khoan được” mà là thành lỗ không ổn định. Đoạn đất, cát, sỏi cát và phong hóa mạnh có thể dùng ống chống, dung dịch khoan hoặc cách ổn định lỗ khác để tạo đoạn lỗ ổn định trước, sau đó mới vào tầng đá hoàn chỉnh hơn để khoan tuần hoàn ngược khí nâng, từ đó giảm vấn đề thành lỗ giai đoạn sau của lỗ sâu.

💧 Tầng chứa nước và đoạn lỗ phun nước mạnh

Khi lỗ khoan vào tầng chứa nước chính, nước ngầm sẽ thay đổi trạng thái xả mùn khoan trong lỗ và làm việc của búa lỗ. Cần ghi lại độ sâu tầng xuất nước chính, và điều chỉnh cấp khí, làm sạch lỗ và phương thức chống ống theo lưu lượng phun. Giai đoạn hoàn thành giếng còn cần bố trí hợp lý ống lọc và đoạn chặn nước theo vị trí tầng chứa nước, đảm bảo hiệu quả bơm lâu dài.

🌬️ Địa tầng rò gió cần xử lý từ hai mặt lưu lượng và công nghệ

Khe nứt hở, hang karst và địa tầng thấm cao có thể gây rò gió nghiêm trọng. Nếu chỉ tăng áp suất mà lưu lượng không đủ, đáy lỗ vẫn có thể không nhận được dòng khí hiệu quả. Trường hợp này có thể tùy mức độ mà tăng lưu lượng máy nén khí, dùng bọt, ống chống hoặc điều chỉnh phương pháp khoan, tránh thất thoát khí lớn làm búa lỗ mất hiệu lực.

💪 Lực nâng 300 kN cung cấp dư lượng xử lý cột cần khoan cấp 500 m

Thiết bị có lực nâng 300 kN, lực cấp 150 kN. Trong lỗ khoan cấp 500 m, trọng lượng bản thân cần khoan, ma sát thành lỗ và trọng lượng ống chống đều tăng rõ rệt, do đó khả năng nâng lớn hơn có lợi cho việc đưa cần xuống và thu hồi dụng cụ bình thường. Nếu xuất hiện lực cản bất thường, nên ưu tiên làm sạch lỗ và đánh giá trạng thái trong lỗ, tránh trực tiếp dùng lực nâng tối đa để kéo cưỡng bức.

🔄 Mô-men xoay 8000–12000 N·m phù hợp các tải trọng khác nhau

Mô-men xoay 8000–12000 N·m, tốc độ quay 40–160 r/min. Điều kiện đường kính lỗ lớn, đá cứng và ma sát cao cần tốc độ thấp mô-men cao hơn; đoạn lỗ ổn định ít lực cản có thể chọn tốc độ cao hơn. Khi khoan thực tế nên điều chỉnh theo thay đổi mô-men, lượng mùn khoan trở về và trạng thái dụng cụ khoan.

🪜 Hành trình cấp 3,3 / 6,6 m có thể chọn theo hiệu quả thi công

Hành trình cấp có thể cấu hình 3,3 m hoặc 6,6 m, và hỗ trợ cần khoan 1,5 / 2 / 3 / 6 m. Hành trình dài 6,6 m phù hợp dự án muốn giảm số lần nối cần, nâng cao hiệu quả khoan liên tục; cấu hình 3,3 m có lợi hơn cho việc kiểm soát chiều cao làm việc của máy và khả năng thích ứng mặt bằng. Lựa chọn cuối cùng nên kết hợp vận chuyển, không gian vị trí lỗ và chiều dài cần khoan chính.

💨 Áp suất làm việc 1,7–3,5 MPa và lượng tiêu thụ khí 17–42 m³/min

Máy nén khí là thiết bị phối hợp then chốt của hệ thống tuần hoàn ngược khí nâng. Áp suất làm việc khuyến nghị 1,7–3,5 MPa, lượng tiêu thụ khí 17–42 m³/min. Khi độ sâu lỗ tăng, đường kính lỗ lớn hơn, tầng đá cứng hơn hoặc độ cao thi công tăng, lưu lượng cần thiết sẽ tăng. Khi chọn loại thực tế cần đồng thời xem xét nhu cầu của búa lỗ và xả mùn khoan tuần hoàn ngược.

⚡ Động cơ diesel 132 kW phù hợp thi công độc lập ngoài trời

Thiết bị dùng động cơ diesel 132 kW, tốc độ định mức 2400 r/min. Khu mỏ, nông thôn và công trường xa xôi thường thiếu nguồn điện ổn định, động cơ diesel có thể cung cấp khả năng làm việc độc lập tốt hơn. Khi chạy tải cao thời gian dài, nên tăng cường bảo dưỡng làm mát động cơ, lọc gió và hệ thống nhiên liệu.

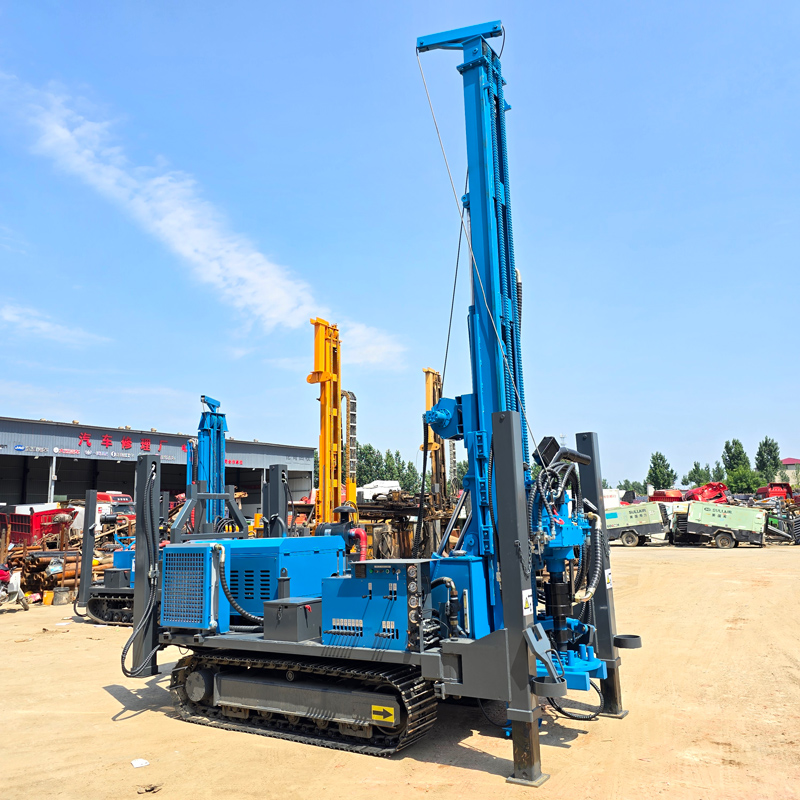

🚜 Khung gầm bánh xích phù hợp khu mỏ, đường nông thôn và đất sỏi đá

Tốc độ di chuyển khoảng 2,5 km/h, khả năng leo dốc tham khảo 30°. Kết cấu bánh xích phù hợp hơn với đường sỏi đá khu mỏ, đường nông thôn và mặt đất không bằng phẳng thông thường. Do trọng lượng toàn máy khoảng 12 T, trước khi chuyển trường phải xác nhận khả năng chịu tải mặt đất và điều kiện dốc, khu vực đất mềm và trơn ướt nên di chuyển thận trọng.

🧵 Tời phụ 20 kN giảm gánh nặng vận chuyển dụng cụ khoan

Tời phụ có lực nâng 20 kN, có thể dùng để vận chuyển búa lỗ, cần khoan, dụng cụ ống chống và một số phụ kiện hiện trường. Sử dụng tời phụ hợp lý có thể giảm cường độ lao động thủ công, nhưng khi nâng hạ nên kiểm soát tải định mức, tránh để người vào dưới vật treo và khu vực chịu lực của cáp thép.

📦 Kích thước vận chuyển và trạng thái làm việc cần quy hoạch trước

Kích thước vận chuyển khoảng 6300 × 2100 × 2500 mm, kích thước làm việc khoảng 4000 × 2900 × 6800 mm, trọng lượng toàn máy khoảng 12 T. Trước khi vận chuyển nên xác nhận tải trọng xe, điểm cố định xếp hàng và giới hạn chiều cao đường; sau khi đến hiện trường còn phải dự phòng đủ không gian dựng tháp và phạm vi làm việc an toàn.

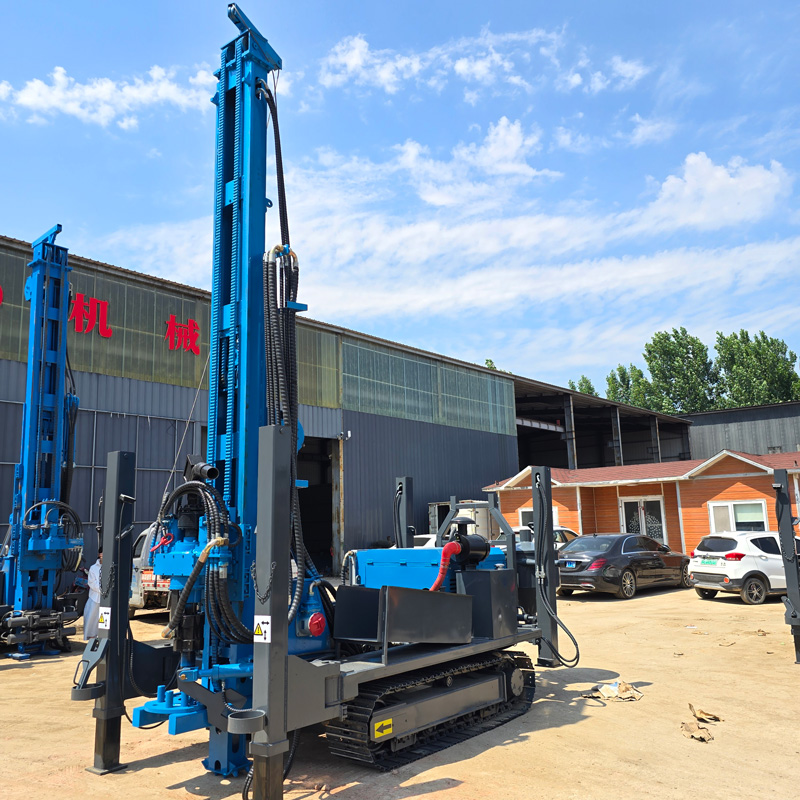

🧰 Chọn cấu hình búa RC, mũi khoan, ống chống và hệ thống bọt theo dự án

Hệ thống thi công hoàn chỉnh có thể cấu hình theo dự án gồm búa DTH tuần hoàn ngược, mũi khoan, cần khoan các quy cách, dụng cụ ống chống, máy nén khí, ống gió cao áp, bộ phun dầu, bơm bọt và máy phát điện. Các địa tầng khác nhau không cần cấu hình toàn bộ, lựa chọn hợp lý có thể vừa đảm bảo năng lực thi công vừa tiếp tục thể hiện ưu thế chi phí của dòng E.

⚠️ Lưu ý khi thi công khí nén cao áp và lỗ sâu

Trước khi khởi công mỗi ngày nên kiểm tra ống gió cao áp, đầu nối, dây an toàn, đầu quay, bánh xích, tháp và hệ thống thủy lực; trong khi khoan liên tục quan sát áp suất gió, mùn khoan trở về, nước trở về và thay đổi mô-men; sau khi hoàn thành thi công kịp thời vệ sinh dụng cụ khoan và đường tuần hoàn ngược, đồng thời kiểm tra bôi trơn búa lỗ, độ kín cần khoan và mài mòn đường ống cao áp.

Do điều kiện địa chất thực tế, dụng cụ trong lỗ, góc khoan và cách vận hành có khác biệt, hiệu quả khoan cuối cùng, độ sâu khoan và hiệu quả hoàn thành giếng nên lấy điều kiện hiện trường làm chuẩn.
