WR600RC-CS3

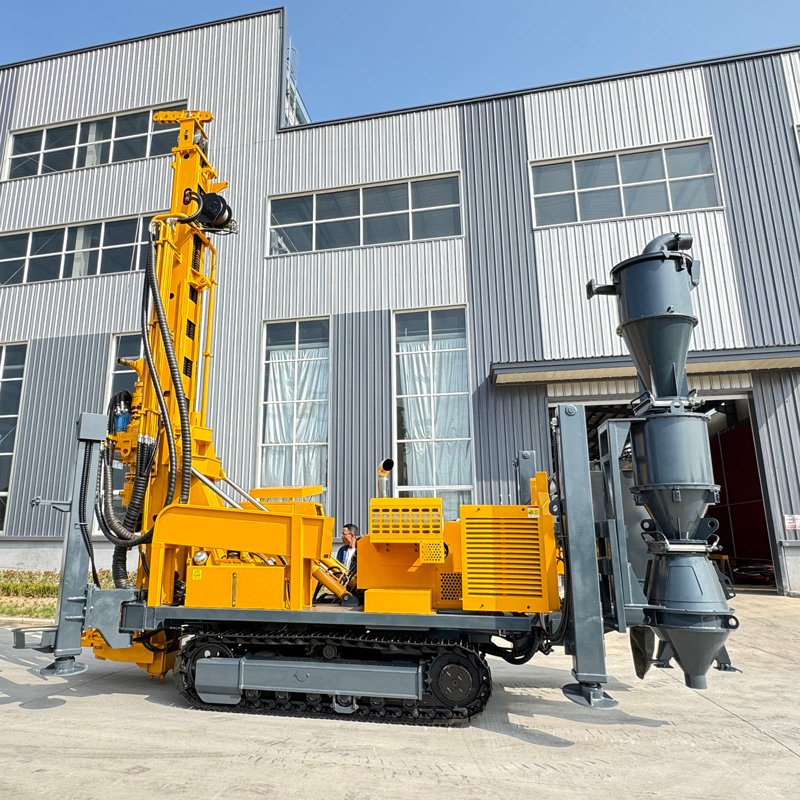

⛏️ WR600RC-CS3 Máy khoan tuần hoàn ngược bánh xích 600 m

WR600RC-CS3 là máy khoan tuần hoàn ngược bánh xích cấp 600 m được thiết kế cho thăm dò khoáng sản trung sâu và lấy mẫu hiện trường khối lượng lớn. Trên nền tảng khoan sâu WR600RC, máy được bổ sung hệ thống lấy mẫu xoáy ba trong một, kết nối trực tiếp quá trình mảnh đá hồi lưu, tách xoáy, chia mẫu và đóng bao mẫu, phù hợp hơn với các dự án thăm dò cần khoan liên tục, hồi mẫu liên tục và quản lý số hiệu mẫu số lượng lớn.

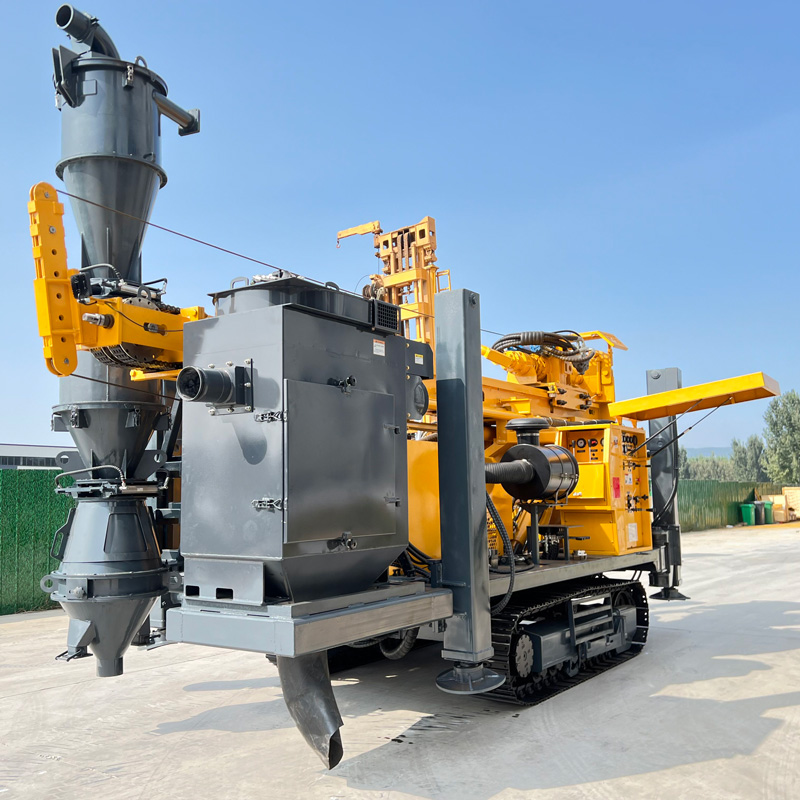

🌀 Hệ thống ba trong một CS3 tập trung quy trình lấy mẫu tại hiện trường máy khoan

Hệ thống lấy mẫu ba trong một tích hợp tách xoáy, chia mẫu đại diện và thu gom mẫu thành một quy trình liên tục. Mảnh đá theo ống trong của cần khoan hai thành trở về mặt đất, đi trực tiếp vào hệ thống xoáy để tách khí – rắn, sau đó vào công đoạn chia mẫu và đóng bao. Cách này giảm thao tác đổ mẫu thủ công và trung chuyển lần hai, đặc biệt phù hợp với dự án thăm dò khoáng sản có khối lượng lấy mẫu hàng ngày lớn.

🔄 Hồi mẫu tuần hoàn ngược cấp 600 m chú trọng hơn đến ổn định lỗ khoan sâu

Khi độ sâu lỗ khoan tăng, quãng đường hồi mẫu mảnh đá dài hơn, tổn thất lưu lượng gió, độ kín của cần khoan và rò gió trong lỗ ảnh hưởng rõ hơn đến thu hồi mẫu. WR600RC-CS3 khuyến nghị áp suất làm việc 1,6–6 MPa, lưu lượng khí tiêu thụ 16–75 m³/phút, không chỉ để dẫn động búa RC mà còn đảm bảo mảnh đá có thể liên tục trở về hệ thống lấy mẫu xoáy qua ống trong.

🧪 Phù hợp lấy mẫu phân đoạn liên tục theo độ sâu

Khoan RC thu được mẫu mảnh đá, không phải mẫu lõi nguyên vẹn. Tại hiện trường có thể đặt khoảng lấy mẫu cố định theo yêu cầu dự án, ví dụ thu một bao mẫu mỗi 1 m hoặc 2 m, đồng thời ghi lại số hiệu lỗ khoan, độ sâu bắt đầu – kết thúc và số hiệu mẫu. Hệ thống lấy mẫu ba trong một giúp khoan, hồi mẫu, chia mẫu và đóng bao gắn kết chặt chẽ hơn.

🥇 Kiểm chứng dị thường mỏ vàng sâu

Trong thăm dò mỏ vàng, dị thường địa chất và địa hóa nông thường cần lỗ khoan sâu hơn để xác nhận có kéo dài xuống dưới hay không. Độ sâu khoan 600 m của WR600RC-CS3 có thể bao phủ đới cấu tạo, đới biến đổi và tầng khoáng hóa sâu hơn, phù hợp đánh giá nhanh tính liên tục khoáng hóa sâu, mục tiêu ngoại vi và ranh giới thân quặng tiềm năng.

🟠 Sàng lọc sâu diện rộng mỏ đồng, mỏ sắt và mỏ lithium

Các dự án mỏ đồng, mỏ sắt, mỏ lithium và đa kim thường cần bố trí nhiều lỗ kiểm chứng trên diện tích lớn. Phương pháp RC có thể nhanh chóng thu được lượng lớn mẫu mảnh đá, sàng lọc mục tiêu sâu trọng điểm qua kết quả phân tích. Với dị thường trọng điểm, tiếp tục dùng máy khoan lấy lõi để lấy lõi liên tục, có thể hình thành phương án thăm dò kết hợp “sàng lọc nhanh bằng RC + kiểm chứng tinh bằng lõi khoan”.

📍 Đánh dấu độ sâu và truy xuất mẫu quyết định chất lượng dữ liệu về sau

Hệ thống ba trong một nâng cao hiệu quả quy trình lấy mẫu, nhưng quản lý mẫu vẫn phải nghiêm ngặt. Mỗi bao mẫu cần ghi số hiệu lỗ khoan, số hiệu mẫu, độ sâu bắt đầu – kết thúc, ngày và ca làm việc; ghi chép hiện trường phải khớp với bao mẫu. Nếu dự án áp dụng chế độ QA/QC, còn phải đặt mẫu lặp, mẫu chuẩn và mẫu trắng theo yêu cầu.

🧹 Phải vệ sinh xyclon và bộ chia mẫu định kỳ

Nếu mảnh đá còn sót giữa các đoạn khoáng hóa khác nhau không được làm sạch kịp thời, nguy cơ nhiễm bẩn mẫu sẽ tăng. Mỗi lần dừng khoan, đổi lỗ hoặc vào đoạn lấy mẫu then chốt mới, cần kiểm tra xyclon, bộ chia mẫu và ống mềm hồi mẫu xem có còn sót mảnh đá, tránh mẫu độ sâu trước lẫn vào đoạn lấy mẫu sau.

📏 Độ sâu khoan 600 m và đường kính lỗ 105–450 mm

Độ sâu khoan tối đa 600 m, đường kính lỗ khoan 105–450 mm. Phạm vi này không chỉ đáp ứng phần lớn lỗ thăm dò khoáng sản trung sâu mà còn có thể đảm nhận một số giếng nước đường kính lớn và dự án hạ mực nước khu mỏ. Độ sâu khoan thực tế sẽ thay đổi theo đường kính lỗ, trọng lượng cần khoan hai thành, năng lực máy nén khí và điều kiện địa tầng.

📐 Góc làm việc 45° / 90° phù hợp các thế nằm thân quặng khác nhau

Thiết bị hỗ trợ góc làm việc 45° và 90°. Với mạch quặng nghiêng, thân quặng kiểm soát bởi đứt gãy và mục tiêu cụ thể, có thể dùng lỗ xiên 45° để tăng hiệu quả xuyên qua thân mục tiêu; với điều tra tầng phủ thẳng đứng và giếng nước sâu thông thường, có thể thi công 90°. Góc lỗ khoan nên theo thiết kế địa chất.

💪 Lực nâng 29 T đáp ứng nâng hạ cần khoan hai thành cấp 600 m

Kết cấu cần khoan RC hai thành phức tạp hơn cần khoan một thành thông thường, ở lỗ sâu trọng lượng cả cột cần và ma sát cũng lớn hơn. Lực nâng 29 T có thể dùng cho nâng hạ cần bình thường, thu hồi búa RC và một phần thi công ống chống. Khi gặp kẹt cần hoặc lực nâng cần bất thường, nên xử lý trước bằng cách làm sạch lỗ và đánh giá trạng thái trong lỗ.

🔄 Hệ thống xoay hai chế độ 12000 / 6000 N·m

Mô-men xoay tối đa 12000 / 6000 N·m, tương ứng tốc độ xoay 75 / 150 vòng/phút. Tốc độ thấp mô-men cao phù hợp hơn với đoạn lỗ đường kính lớn, lực cản cao và đá cứng; tốc độ cao hơn phù hợp địa tầng ổn định tải nhẹ. Hiện trường nên điều chỉnh linh hoạt theo trạng thái hồi mẫu và tải dụng cụ khoan.

💨 Lưu lượng máy nén khí quyết định hồi mẫu lỗ sâu có liên tục hay không

Trong lỗ RC 600 m, máy nén khí không chỉ cần cung cấp năng lượng va đập mà còn phải đưa mảnh đá từ đáy lỗ lên mặt đất. Lưu lượng khí tiêu thụ khuyến nghị đạt 16–75 m³/phút. Nếu lưu lượng gió không đủ, biểu hiện thường gặp gồm hồi mẫu giảm, hồi mẫu chậm và tích tụ mạt ở đáy lỗ, vì vậy chọn máy nén khí cần xét đầy đủ độ sâu lỗ, đường kính lỗ và độ cao.

💎 Trong đá cứng có thể dùng trực tiếp búa RC hoặc búa DTH

Granite, đá vôi, cát kết và các tầng đá tương đối nguyên vẹn khác có thể dùng búa RC hoặc búa DTH. Búa RC phù hợp hơn với lỗ thăm dò cần mẫu liên tục; búa DTH thông thường phù hợp hơn với giếng nước và lỗ khoan thông thường không nhấn mạnh chất lượng mẫu. Cùng một thiết bị có thể chuyển đổi dụng cụ khoan theo mục tiêu dự án.

🌧️ Tầng phủ rời có thể dùng khoan xoay dung dịch

Tầng đất, sét, cát và sỏi dễ sập lỗ, không nhất thiết phù hợp khoan RC áp suất gió cao trực tiếp. Thiết bị hỗ trợ khoan xoay dung dịch, có thể dùng dung dịch và ống chống để ổn định đoạn lỗ phía trên trước, sau khi vào tầng đá chuyển sang công nghệ RC hoặc DTH, nâng cao độ ổn định tạo lỗ.

🧱 Đới dập vỡ và địa tầng rò gió cần chú ý hồi mẫu sai lệch

Đới dập vỡ đứt gãy và khe nứt lớn gây rò gió, mảnh đá có thể lưu lại trong lỗ rồi hồi về tập trung, khiến tương quan giữa mẫu và độ sâu thực tế kém đi. Khi thi công nên giảm tốc độ đẩy, duy trì làm sạch lỗ và ghi chép riêng ở đoạn bất thường. Khi cần thiết dùng bọt, ống chống hoặc biện pháp xử lý rò gió khác.

💧 Cũng có thể dùng cho giếng nước sâu và cấp nước khu mỏ

WR600RC-CS3 không chỉ phù hợp thăm dò khoáng sản mà còn có thể dùng cho giếng nước sâu nông nghiệp, công nghiệp và khu mỏ. Dự án giếng nước chú trọng hơn đến ổn định thành lỗ, tầng chứa nước và kết cấu hoàn thiện giếng, không nhất thiết phải dùng toàn bộ hệ thống lấy mẫu. Thay dụng cụ khoan và quy trình thi công theo mục đích sử dụng có thể nâng cao hiệu suất thiết bị.

🌊 Hạ mực nước khu mỏ và điều tra nước ngầm

Độ sâu cấp 600 m và đường kính lỗ lớn hơn cũng phù hợp một số dự án hạ mực nước khu mỏ và điều tra nước ngầm. Loại dự án này cần xác định vị trí giếng, khoảng cách giếng, đường kính giếng và lưu lượng bơm theo điều kiện địa chất thủy văn; máy khoan chỉ chịu trách nhiệm tạo lỗ, không thể thay thế thiết kế hạ mực nước hoàn chỉnh.

⚡ Động cơ Cummins 132 kW phù hợp vận hành liên tục tải nặng

Thiết bị dùng động cơ Cummins 132 kW, cung cấp động lực cho hệ thống xoay, tiến cần, di chuyển bánh xích và thủy lực phụ trợ. Hiện trường RC thường còn cần máy nén khí lớn và hệ thống lấy mẫu, vì vậy tiếp nhiên liệu, bố trí thiết bị và không gian bảo dưỡng cần được quy hoạch thống nhất trước khi khởi công.

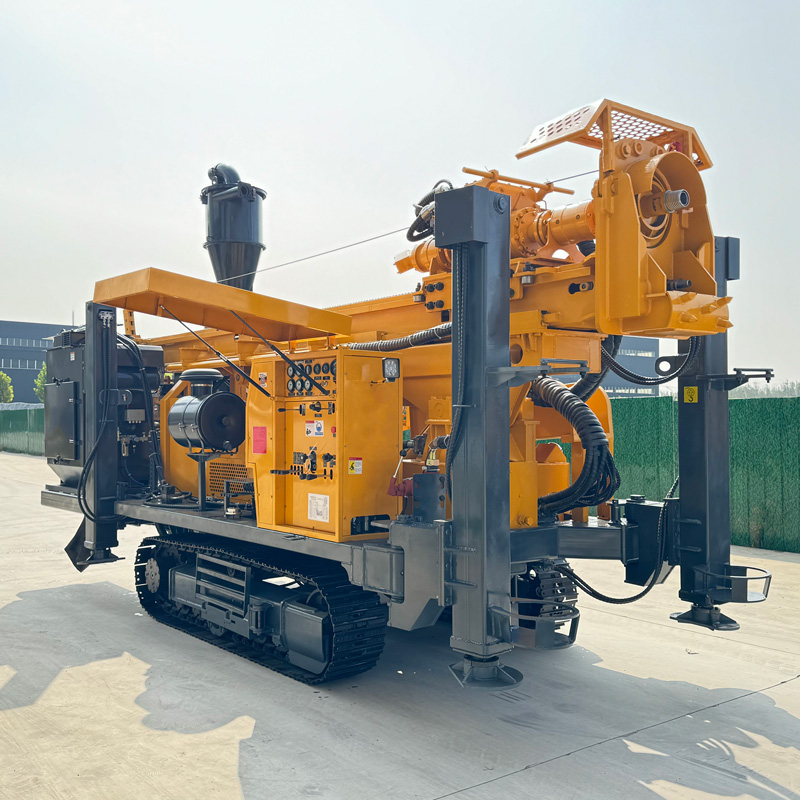

🚜 Di chuyển bánh xích 3,5 km/h phù hợp chuyển vị trong khu mỏ

Tốc độ di chuyển khoảng 3,5 km/h, góc leo dốc tối đa tham khảo 21°. Khung gầm bánh xích phù hợp đường đá dăm khu mỏ và mặt bằng không bằng phẳng thông thường. Trọng lượng toàn máy khoảng 12,5 T, vì vậy trước khi chuyển vị cần xác nhận khả năng chịu tải của đường, độ dốc và tình trạng nền đất yếu.

🦵 Hành trình chân chống 1,7 m có lợi cho ổn định khi khoan xiên và mô-men cao

Hành trình chân chống 1,7 m, giúp thiết bị cân bằng và chống đỡ ổn định. Khi khoan xiên 45° hoặc khoan mô-men cao, hướng lực toàn máy phức tạp hơn, lực chân chống và độ ổn định mặt bằng ảnh hưởng trực tiếp đến kiểm soát hướng lỗ và an toàn thi công.

🧵 Tời 2,5 T thuận tiện vận chuyển búa RC và phụ kiện lấy mẫu

Lực nâng tời 2,5 T, có thể dùng vận chuyển búa RC, cần khoan hai thành, ống mềm hồi mẫu và dụng cụ phụ trợ khác. Khu vực lấy mẫu thường gần máy khoan và xyclon, khi cẩu nâng nên tránh để vật treo đi vào phạm vi làm việc của nhân viên lấy mẫu.

📦 Toàn máy 12,5 T cần quy hoạch mặt bằng vị trí lỗ đầy đủ hơn

Trọng lượng toàn máy khoảng 12,5 T, kích thước ngoài khoảng 7 × 2,1 × 2,9 m. Ngoài máy khoan, hiện trường còn phải bố trí máy nén khí, hệ thống lấy mẫu xoáy, bao mẫu và xe vận chuyển, vì vậy mặt bằng lỗ khoan cần dự phòng đủ diện tích, đảm bảo đường ống hồi mẫu thông suốt và lối đi cho người an toàn.

⚠️ Điểm bảo dưỡng hàng ngày của hệ thống lấy mẫu

Trước khi khởi công mỗi ngày cần kiểm tra độ kín cần khoan hai thành, ống mềm hồi mẫu, xyclon, bộ chia mẫu, động cơ, hệ thống thủy lực và ống gió áp cao; trong thi công liên tục quan sát hồi mẫu có liên tục hay không; khi đổi lỗ và đổi đoạn mẫu kịp thời vệ sinh hệ thống lấy mẫu, tránh mảnh đá còn sót làm nhiễm bẩn mẫu sau.

Do điều kiện địa chất thực tế, dụng cụ trong lỗ, góc lỗ khoan và phương thức vận hành có khác biệt, hiệu suất khoan, độ sâu khoan, thu hồi mẫu và hiệu quả hoàn thiện giếng cuối cùng nên lấy điều kiện hiện trường làm chuẩn.
