WR500RC-CS3 cho thăm dò mỏ vàng, mỏ đồng: Bên mua cần đối chiếu dấu độ sâu mẫu và khả năng truy xuất

Hệ thống lấy mẫu xoáy ba trong một CS3 của WR500RC-CS3 giải quyết vấn đề tập trung quy trình mẫu trả về, phân tách xoáy, chia mẫu và thu gom, nhưng bản thân nó không đồng nghĩa với việc tự động lập hồ sơ độ sâu mẫu. Đối với dự án thăm dò mỏ vàng, mỏ đồng, để mỗi túi mẫu khớp với độ sâu lỗ khoan, chịu được gửi kiểm nghiệm và phúc tra, giai đoạn mua sắm cần đưa quy tắc đánh dấu độ sâu, phương thức ghi chép hiện trường, yêu cầu kiểm soát chất lượng mẫu và thỏa thuận xử lý đoạn lỗ khoan bất thường vào danh mục xác minh kỹ thuật, thay vì chỉ xác nhận thiết bị có thể xuất mẫu hay không.

Trước tiên phân biệt thiết bị làm được gì, không thể thay thế gì

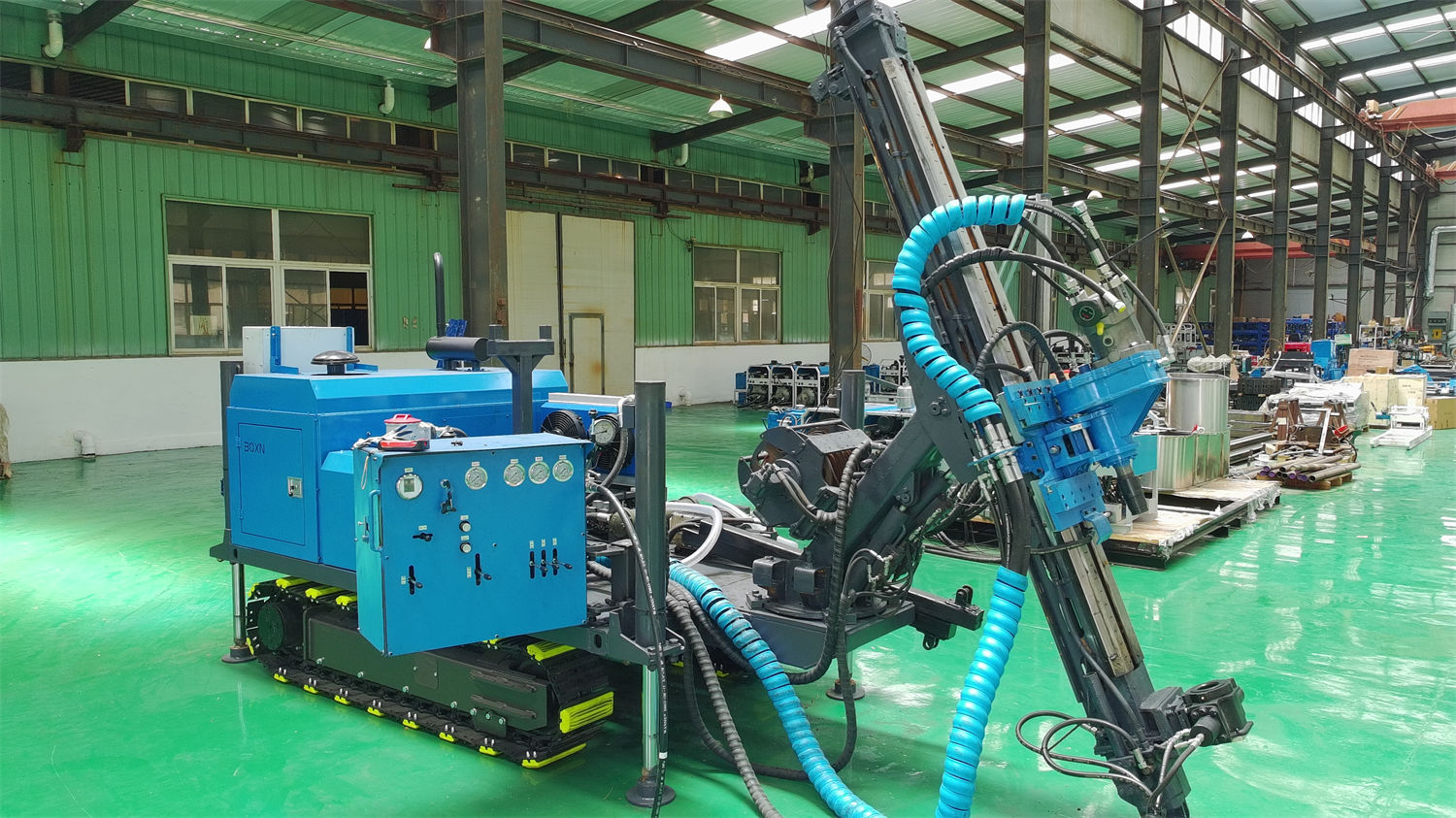

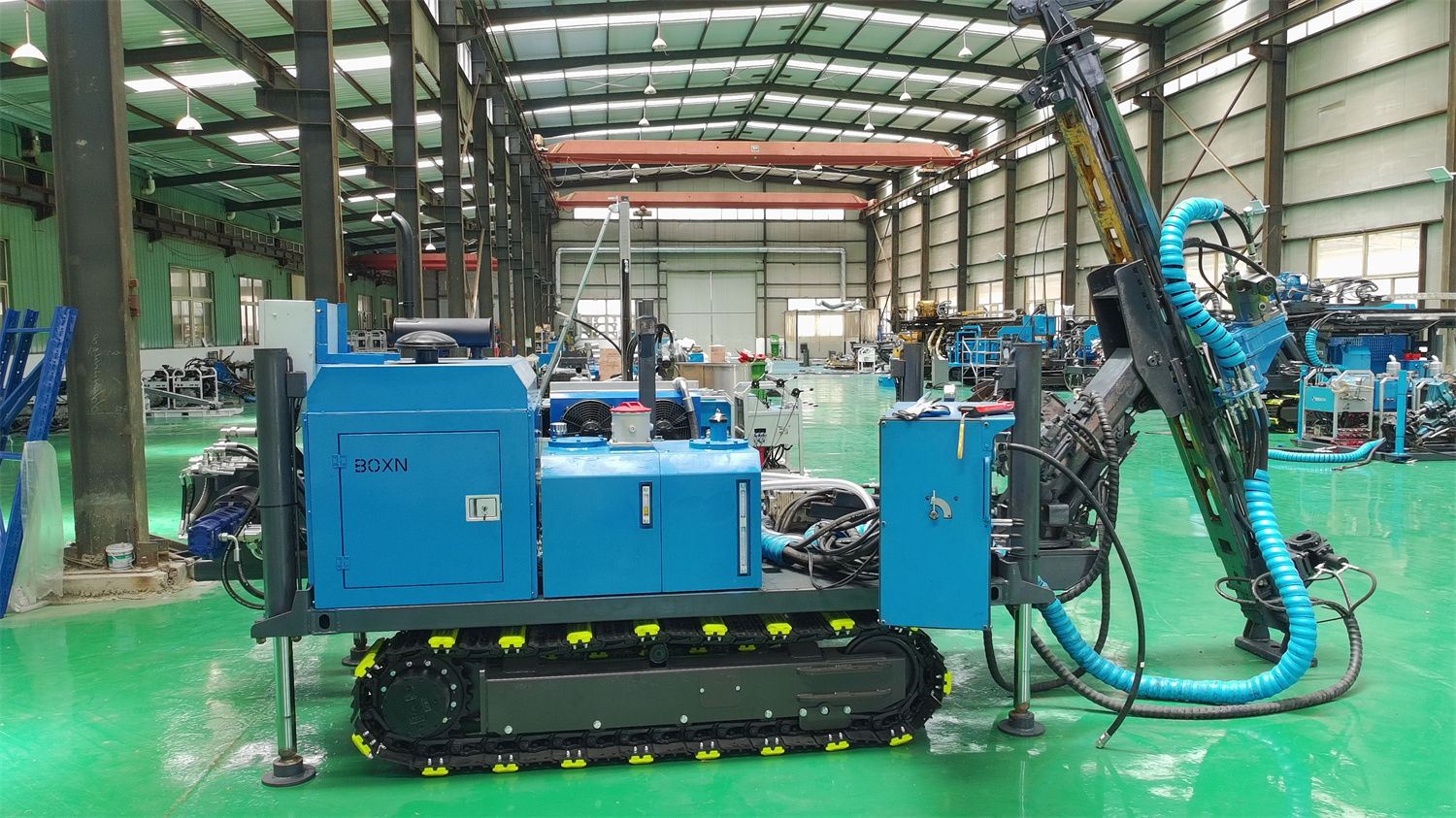

Tài liệu cho thấy WR500RC-CS3 là máy khoan tuần hoàn ngược bánh xích cấp 500 m, độ sâu khoan tối đa 500 m, đường kính lỗ khoan 105–400 mm, trang bị động cơ Cummins 132 kW, hỗ trợ góc làm việc 45° và 90°. Hệ thống CS3 tích hợp phân tách xoáy, chia mẫu đại diện và thu gom mẫu trong cùng một bộ thiết bị; mùn khoan sau khi trở về mặt đất qua ống trong của cần khoan RC hai thành sẽ vào hệ thống xoáy để hoàn tất phân tách khí-rắn, sau đó qua cơ cấu chia mẫu tạo thành mẫu dùng cho ghi chép địa chất và phân tích.

Tài liệu thiết bị cũng nêu rõ, mỗi túi mẫu có thể ghi số lỗ khoan, độ sâu bắt đầu-kết thúc, ngày và số hiệu mẫu, thuận tiện cho gửi kiểm nghiệm, lưu trữ và truy xuất sau này. Nói cách khác, cách thực hiện khả năng truy xuất là sự kết hợp của “chia mẫu bằng thiết bị + đánh dấu thủ công + ghi chép hiện trường”. Điều bên mua cần đối chiếu là quy tắc kết nối giữa ba yếu tố này do ai cung cấp, có được văn bản hóa không, hiện trường có thể thực hiện không.

Nhãn túi mẫu cần được thỏa thuận đến mức nào

Các trường tối thiểu tài liệu đưa ra là số lỗ khoan, số hiệu mẫu, độ sâu bắt đầu-kết thúc và ngày. Trong trao đổi mua sắm, có thể trên cơ sở đó xác nhận từng mục sau đây có được nhà sản xuất làm rõ trong tài liệu bàn giao hay không:

• Ngoài ghi tay, túi mẫu có quy tắc đánh số thống nhất không, số hiệu có dùng cùng bộ số hiệu mẫu với bảng ghi chép hiện trường không.
• “Độ sâu bắt đầu-kết thúc” quy đổi theo độ sâu lỗ khoan hay theo chiều dài cần khoan, chiều dài nối cần có được ghi lại làm căn cứ quy đổi không.
• Một túi mẫu tương ứng với khoảng tiến độ cố định, hay cho phép điều chỉnh tạm thời theo thay đổi địa tầng; khi điều chỉnh làm sao giữ số hiệu liên tục.
• Vật liệu túi và cách niêm phong đối với mẫu ướt, mẫu chứa nước, có cần đánh dấu riêng trạng thái mẫu không.
• Mối quan hệ tương ứng giữa túi mẫu và bảng ghi chép hiện trường được đối chiếu chéo như thế nào, khi số túi và số ghi chép không khớp thì xử lý theo quy trình nào.

Những nội dung này thuộc cấp độ chế độ quản lý lấy mẫu của dự án; tài liệu chỉ nêu các trường có thể đánh dấu, không cung cấp định dạng bảng biểu hoặc quy phạm đánh số cụ thể. Khi mua sắm nên nêu ra như hạng mục cần bên dự án và nhà sản xuất cùng xác nhận, không nên mặc định là thiết bị có sẵn.

Ghi chép hiện trường và mẫu làm sao tương ứng một-một

Mối quan hệ đối chiếu độ sâu của lấy mẫu tuần hoàn ngược cuối cùng nằm ở ghi chép hiện trường. Tài liệu đề cập, mẫu trả về qua ống trong tuần hoàn ngược giúp giảm xác suất lẫn mẫu giữa các đoạn lỗ khoan khác nhau, nhưng tính đại diện của mẫu vẫn liên quan đến làm sạch lỗ, nối cần, độ ổn định mẫu trả về và quản lý lấy mẫu hiện trường. Trước khi mua có thể xác nhận phân công trách nhiệm cho các khâu sau:

• Trong quá trình khoan ai ghi tiến độ, ai phụ trách chia mẫu, ai phụ trách đóng túi và đánh số, vị trí ghi chép và vị trí lấy mẫu có tách biệt không.
• Khi nối cần, làm sạch lỗ hoặc sau khi dừng khoan khôi phục khoan, mẫu đoạn chuyển tiếp xử lý theo quy tắc nào, có lưu riêng hoặc đánh dấu riêng không.
• Lượng mẫu trả về, kích thước hạt, màu sắc, độ ẩm và dấu hiệu lẫn mẫu do ai quan sát liên tục và ghi vào báo cáo ca.
• Bảng ghi chép hiện trường và túi mẫu do ai hoàn thành một lần đối chiếu trước khi gửi kiểm nghiệm, kết quả đối chiếu lưu ở đâu.

Hướng xử lý tài liệu đưa ra cho mẫu chuyển tiếp là “xử lý theo chế độ lấy mẫu hiện trường”, không quy định cách làm cụ thể. Vì vậy phần này chỉ có thể là hạng mục mang tính chế độ cần nhà sản xuất và người phụ trách địa chất dự án cùng xác nhận khi mua sắm, không thể thay đối phương đặt ra tiêu chuẩn vận hành chưa được nghiệm thu.

Dấu độ sâu dễ sai lệch trong điều kiện địa tầng nào

Tài liệu nêu rõ hai loại tình huống ảnh hưởng đến mối quan hệ giữa mẫu và độ sâu. Một loại là đới dập vỡ đứt gãy, đá dăm kết và địa tầng phát triển khe nứt; khối rơi từ thành lỗ có thể lưu lại tạm thời trong lỗ rồi trở về tập trung, từ đó ảnh hưởng đến mối quan hệ giữa mẫu và độ sâu; hướng xử lý tương ứng là kiểm soát tốc độ đẩy, duy trì cấp khí ổn định, và tăng ghi chép hiện trường tại đoạn lỗ khoan bất thường, khi cần đánh dấu riêng tình trạng chất lượng mẫu. Loại còn lại là lớp đất phía trên, đất sét, cát và sỏi cát; tài liệu chỉ ra các địa tầng này không nhất thiết phù hợp để khoan khí nén RC trực tiếp, có thể trước tiên dùng dung dịch khoan, ống chống để ổn định đoạn lỗ phía trên, sau khi vào đá rồi chuyển sang tuần hoàn ngược hoặc công nghệ DTH.

Khi đối chiếu khả năng truy xuất mẫu cho dự án mỏ vàng, mỏ đồng, bên mua có thể đối chiếu điều kiện địa tầng đã biết của mỏ với hai loại tình huống trên, xác định đoạn lỗ khoan nào dự kiến cần tăng mật độ ghi chép, đánh dấu riêng hoặc chuyển sang công nghệ khác, và đưa vào biên bản trao đổi kỹ thuật như một phần của phương án lấy mẫu hiện trường.

Mẫu kiểm soát chất lượng dự án cần xác nhận trước

Tài liệu đề cập, đối với mẫu quặng cần gửi phòng thí nghiệm phân tích, còn phải theo yêu cầu kiểm soát chất lượng dự án để bố trí mẫu lặp, mẫu trắng và mẫu chuẩn. Tần suất chèn, cách đánh số, mối quan hệ tương ứng với mẫu chính của ba loại mẫu này thuộc yêu cầu kiểm soát chất lượng dự án; tài liệu không đưa ra số lượng hoặc tỷ lệ cụ thể. Điều có thể xác nhận trong giai đoạn mua sắm là: tài liệu bàn giao của nhà sản xuất có bao gồm tài liệu hướng dẫn liên quan đến quản lý mẫu không, đào tạo nhân viên hiện trường có bao quát yêu cầu nhận diện mẫu và ghi chép không, và các vật tư tiêu hao như túi mẫu, bảng ghi chép có nằm trong phạm vi cung cấp không. Những mục này có thể đối chiếu cùng phạm vi giao hàng và phụ tùng ngẫu nhiên, tránh đến khi bắt đầu thi công mới phát hiện vật mang ghi chép không đầy đủ.

Đề xuất danh mục đối chiếu mua sắm

Xoay quanh “dấu độ sâu mẫu và khả năng truy xuất dữ liệu”, có thể sắp xếp các hạng mục cần xác nhận thành bảng dưới đây, lần lượt lấy câu trả lời rõ ràng từ nhà sản xuất hoặc người phụ trách địa chất dự án.

Cần lưu ý, nhiều nội dung trong bảng trên phụ thuộc vào chế độ lấy mẫu và yêu cầu kiểm soát chất lượng của chính dự án mỏ vàng, mỏ đồng; tài liệu sản phẩm trên trang này chỉ bao quát mô tả ở cấp thiết bị và hệ thống CS3, không cung cấp bảng lấy mẫu, quy phạm đánh số hoặc tần suất kiểm soát chất lượng của dự án cụ thể. Bên mua nên liệt kê các mục này là hạng mục cần xác nhận, do người phụ trách địa chất dự án và nhà sản xuất cùng xác định rồi mới đưa vào hợp đồng hoặc thỏa thuận kỹ thuật.

Một điểm dễ nhầm lẫn

Hệ thống ba trong một CS3 giảm thao tác lặp lại của mẫu trong khâu trung chuyển mặt đất và chia mẫu thủ công, nâng cao hiệu quả chia mẫu và kết nối quy trình. Nó không thay thế các hành động quản lý như đánh số mẫu, ghi chép và đối chiếu. Khi mua sắm mà coi “hiệu quả chia mẫu” và “khả năng truy xuất dữ liệu” là cùng một việc để đối chiếu, dễ xuất hiện thiếu hụt ghi chép trong giai đoạn thi công. Cách làm ổn thỏa hơn là đối chiếu tách biệt: phía thiết bị xác nhận đường mẫu trả về, phương thức chia mẫu và năng lực thu gom mẫu; phía quản lý xác nhận quy tắc nhận diện, đối chiếu ghi chép và thỏa thuận xử lý bất thường.
