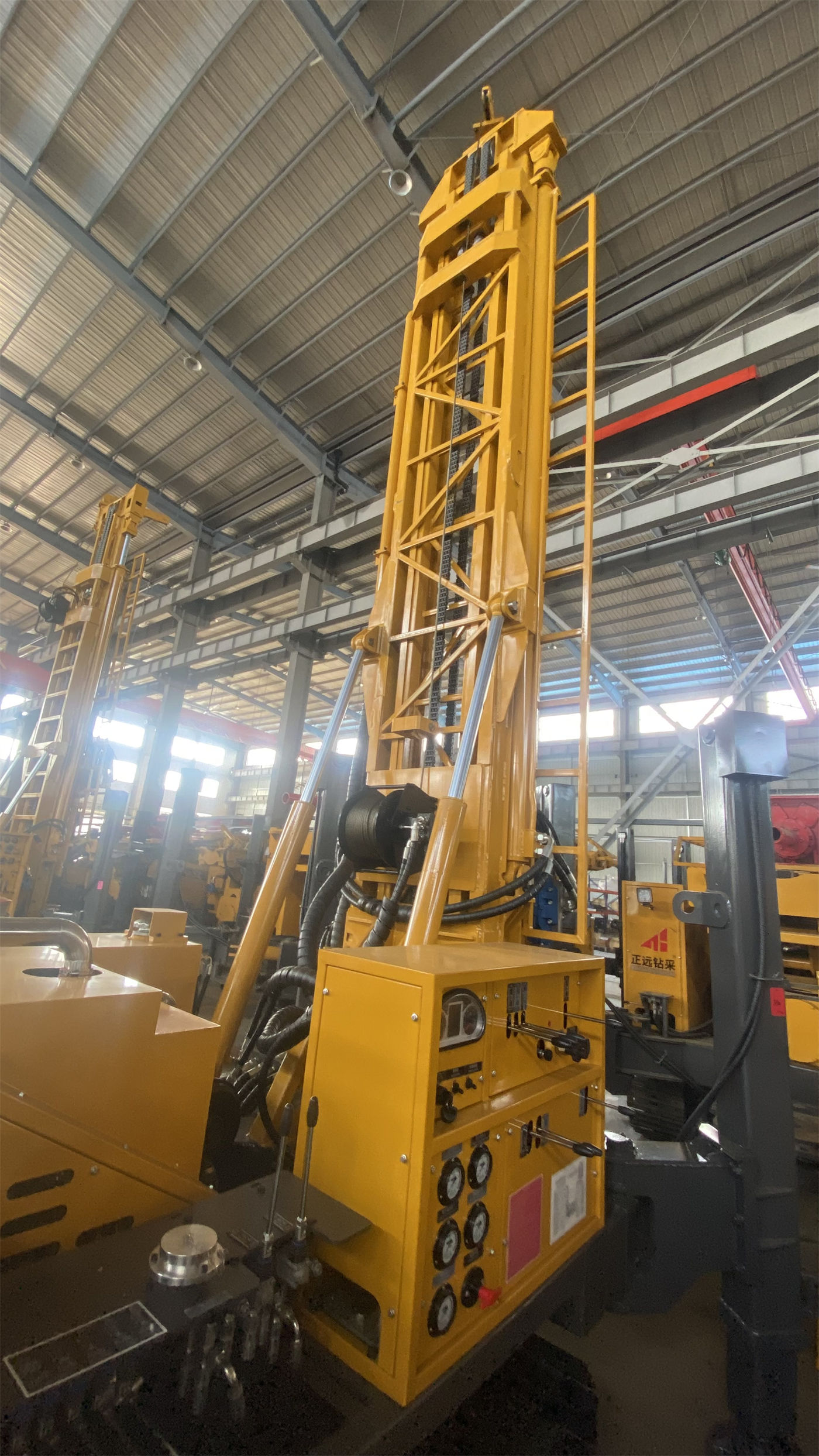

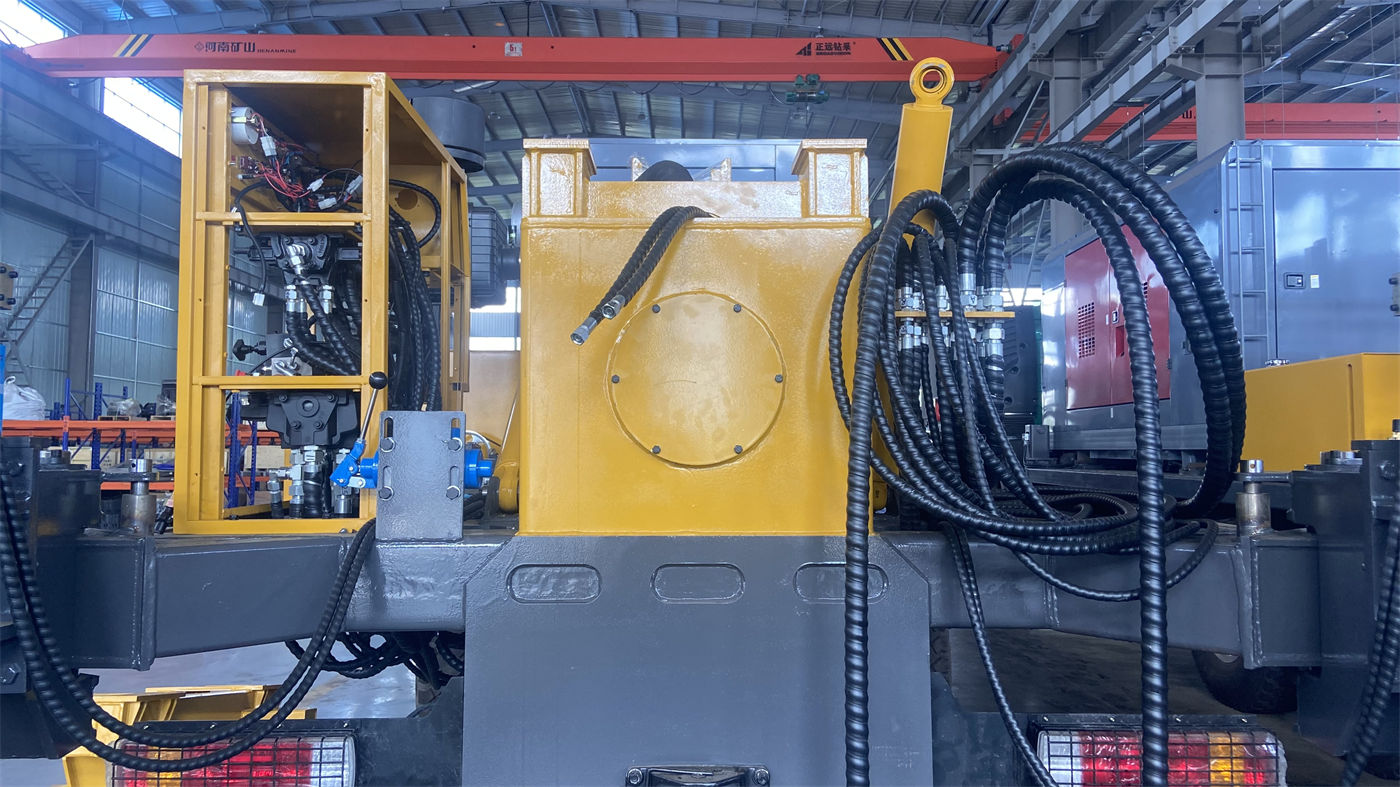

WRT600 là máy khoan giếng thủy lực toàn phần loại xe tải tháp thẳng cấp 600 m, độ sâu khoan tối đa 600 m, đường kính lỗ khoan 140–450 mm, được trang bị lực nâng 37 T và mô-men xoắn hai chế độ 15000/7500 N·m. Cùng một model khi đối mặt với ba loại nhu cầu tưới tiêu nông nghiệp, cấp nước đô thị và cấp nước khu mỏ thì trọng tâm cấu hình cần đối chiếu không giống nhau: kịch bản nông nghiệp chú trọng hơn đến hiệu quả chuyển trường và chi phí cấp nước, kịch bản đô thị chú trọng hơn đến kết cấu hoàn thiện giếng và điều kiện kèm theo để đánh giá chất lượng nước, kịch bản khu mỏ chú trọng hơn đến công nghệ đá cứng, khả năng thông hành đường sá và điều kiện vận chuyển toàn máy. Dưới đây lần lượt liệt kê hướng đối chiếu theo ba loại nhu cầu này.
Cần nói trước rằng, tài liệu sản phẩm trên trang này chỉ đưa ra thông số toàn máy và phạm vi điều kiện làm việc áp dụng của WRT600, không có kết luận về độ sâu giếng, đường kính lỗ khoan, tổ hợp địa tầng và phương án hoàn thiện giếng cho dự án cụ thể. Cấu hình thực tế nên được hai bên cung cầu xác nhận từng hạng mục sau khi đã rõ tài liệu địa chất thủy văn và điều kiện hiện trường; bài viết này không thay thế thiết kế dự án.
Các hạng mục đối chiếu cơ bản dùng chung cho ba loại nhu cầu
Dù thuộc loại nhu cầu nào, trước tiên cần đối chiếu các điều kiện toàn máy sau có phù hợp với dự án hay không, rồi mới đi vào cấu hình theo từng kịch bản.
- Độ sâu khoan tối đa 600 m, đường kính lỗ khoan 140–450 mm có bao phủ độ sâu tầng chứa nước mục tiêu và yêu cầu đường kính giếng hoàn thiện hay không.
- Lực nâng 37 T và lực trục 6 T có đáp ứng điều kiện trọng lượng và lực cản của cần khoan, búa khoan lỗ và một phần ống chống theo kế hoạch hay không.
- Mô-men xoắn hai chế độ 15000/7500 N·m, tương ứng tốc độ quay tối đa 70/140 r/min, cần xác nhận công nghệ dự kiến sử dụng nằm trong dải cấp nào.
- Hành trình cấp tiến 7 m, có thể lắp cần khoan 3 m hoặc 6 m; cần khoan 6 m giảm số lần nối cần, cần khoan 3 m phù hợp với mặt bằng hạn chế không gian.
- Động cơ diesel 132 kW, tời phụ lớn 3 T và tời phụ nhỏ 1,5 T, làm cơ sở cho động lực toàn máy và khả năng bốc xếp hỗ trợ tại hiện trường.
- Trọng lượng toàn máy khoảng 26 T, kích thước vận chuyển khoảng 10 × 2,48 × 3,75 m; trước khi vào công trường cần đối chiếu giới hạn chiều cao, khả năng chịu tải, bán kính quay đầu của đường sá và sức chịu tải mặt nền khu vực khoan.
Tưới tiêu nông nghiệp và cấp nước trang trại: trước tiên đối chiếu điều kiện chuyển trường và chi phí cấp nước
Cân nhắc giữa độ sâu và đường kính giếng
Độ sâu khoan 600 m của WRT600 có thể cung cấp biên độ tìm nước lớn hơn cho khu vực mực nước ngầm sâu. Giếng tưới tiêu nông nghiệp thường không cần sử dụng đường kính lớn nhất trong thời gian dài; đường kính nên phục vụ kết cấu hoàn thiện giếng cuối cùng gồm ống giếng, ống lọc và bơm chìm, chứ không chỉ theo đuổi đường kính lớn. Trước khi mua nên cung cấp cho nhà sản xuất đồng thời sản lượng nước mục tiêu, độ sâu giếng thiết kế và loại bơm dự kiến để xác nhận căn cứ lựa chọn đường kính.
Điều kiện chuyển trường giữa nhiều trang trại, nhiều vị trí lỗ khoan
WRT600 sử dụng khung gầm loại xe tải, phù hợp di chuyển giữa nhiều trang trại và vị trí lỗ khoan, có thể giảm số lần bốc xếp. Nhưng chuyển trường bằng xe tải không đồng nghĩa với thông hành vô điều kiện: trọng lượng toàn máy 26 T, chiều cao vận chuyển khoảng 3,75 m và chiều rộng 2,48 m, cần đối chiếu chiều rộng đường nông thôn, khả năng chịu tải cầu cống và tuyến vào ruộng trong giai đoạn hỏi giá. Nếu các thửa đất phân tán và điều kiện đường sá bình thường, phần này nên là hạng mục xác nhận trọng điểm.
Khoan khí nén và điều kiện nguồn nước
Trong tầng đá phù hợp, khoan DTH búa lỗ chủ yếu dựa vào xung khí nén và thải mùn, ít phụ thuộc vào lượng lớn nước khoan, phù hợp với khu nông nghiệp khô hạn và dự án thiếu nguồn nước bùn ổn định. Khi mua cần đồng thời làm rõ cấu hình áp suất và lưu lượng của máy nén khí; chỉ đạt áp suất mà lưu lượng không đủ vẫn sẽ gây xung lực không đủ và khó thải mùn. Nếu tầng rời phía trên dày, vẫn có thể cần bùn hoặc ống chống hỗ trợ; tổ hợp công nghệ này nên được ghi rõ trong phạm vi báo giá.
Cấp nước đô thị và cộng đồng: trước tiên xác nhận kết cấu hoàn thiện giếng và phạm vi thiết bị kèm theo
Chuẩn bị tài liệu địa chất thủy văn và đánh giá chất lượng nước
Dự án cấp nước cho thôn xã, cộng đồng và công trình công cộng nên hoàn thành điều tra địa chất thủy văn và đánh giá chất lượng nước trước khi khoan, rồi mới xác định độ sâu giếng, đường kính giếng, ống lọc và loại bơm. Khi mua WRT600, cần chuyển các tài liệu này thành yêu cầu cụ thể đối với thiết bị: độ sâu tầng chứa nước mục tiêu, đường kính giếng hoàn thiện thiết kế, vị trí ống lọc và đoạn chèn nước. Những nội dung này thuộc đầu vào thiết kế dự án, không thể suy ngược từ model máy khoan.
Thiết bị kèm theo cho công nghệ khoan tuần hoàn bùn và ống chống
Đối với địa tầng rời như đất, sét, cát và sỏi cát, có thể lắp bơm bùn và dụng cụ khoan phù hợp để khoan tuần hoàn bùn. Tuần hoàn bùn có thể mang mùn khoan ra ngoài và giúp ổn định thành lỗ; khi tầng rời phía trên dày, còn có thể kết hợp ống chống để tạo đoạn lỗ ổn định, rồi chuyển sang công nghệ DTH ở tầng đá phía dưới. Giếng cấp nước đô thị có yêu cầu rõ ràng hơn về ổn định thành lỗ và chất lượng hoàn thiện giếng; trong danh mục mua cần xác nhận phạm vi cung cấp bơm bùn, dụng cụ khoan, ống chống và liệu có nằm trong báo giá toàn máy hay không.
Phương thức làm sạch lỗ ở tầng chứa nước mạnh và đoạn phun nước
Sau khi vào tầng chứa nước năng suất cao, nước ngầm sẽ thay đổi trạng thái thải mùn trong lỗ và làm việc của búa lỗ. Trong thi công nên ghi lại độ sâu tầng xuất nước chính, đồng thời điều chỉnh phương án cấp khí, làm sạch lỗ và ống chống theo lưu lượng phun. Khi hỏi giá có thể yêu cầu nhà sản xuất giải thích đề xuất cấu hình cấp khí và làm sạch lỗ trong điều kiện phun nước, nhưng thông số điều chỉnh cụ thể nên căn cứ vào điều kiện hiện trường.
Cấp nước khu mỏ: trước tiên đối chiếu công nghệ đá cứng và điều kiện vào công trường
Cấu hình công nghệ khoan cho điều kiện đá cứng
Sau khi vào tầng đá tương đối nguyên vẹn, có thể lắp búa lỗ áp suất gió trung bình và cao để khoan DTH, áp suất làm việc khuyến nghị 1,2–3,5 MPa, lưu lượng khí tiêu thụ 16–55 m³/min. Lựa chọn máy nén khí nên đồng thời xem xét đường kính lỗ, độ sâu lỗ, thông số búa lỗ, độ cứng đá và độ cao so với mực nước biển, không thể chỉ nhìn một chỉ tiêu áp suất. Khu mỏ thường gặp điều kiện đá vôi, đá cát, đá hoa cương; trước khi mua nên gửi tài liệu thạch học và điều kiện độ sâu lỗ cho nhà sản xuất để làm rõ quan hệ khớp nối giữa mũi khoan, búa lỗ và máy nén khí.
Điều kiện đường sá và mặt bằng khu mỏ
Khu mỏ có thể dùng WRT600 để thi công giếng cấp nước cho lán trại, giếng phun ẩm chống bụi, giếng rửa thiết bị và giếng nước phụ trợ sản xuất, cũng có thể đảm nhận một phần lỗ khoan hạ mực nước theo thiết kế thủy văn. Đường sá và mặt bằng khu mỏ thường gồ ghề; trước khi vào công trường nên xác nhận điều kiện thông hành, quay đầu và sức chịu tải mặt nền của khung gầm xe tải. Trọng lượng toàn máy 26 T và chiều cao vận chuyển 3,75 m là trọng điểm đối chiếu khi vào khu mỏ.
Ranh giới xử lý giữa lực nâng và lực cản trong lỗ
Lực nâng 37 T cung cấp biên độ cho việc hạ và rút cần khoan, thu hồi búa lỗ và một phần thao tác ống chống ở độ sâu lỗ cấp 600 m. Ở độ sâu lỗ cấp 600 m, trọng lượng bản thân cần khoan, ma sát thành lỗ và trọng lượng ống chống đều tăng. Nếu xuất hiện lực cản rút cần bất thường, nên xử lý trước bằng làm sạch lỗ và phán đoán trạng thái trong lỗ, không nên chỉ dựa vào lực nâng tối đa để kéo cưỡng bức. Điểm này đặc biệt cần làm rõ ranh giới trách nhiệm trong trao đổi kỹ thuật mua hàng đối với lỗ sâu và địa tầng biến đổi ở khu mỏ.
Bảng đối chiếu cấu hình cho ba loại nhu cầu
| Hạng mục đối chiếu | Tưới tiêu nông nghiệp | Cấp nước đô thị | Cấp nước khu mỏ |
|---|---|---|---|
| Trọng điểm độ sâu và đường kính lỗ | Biên độ tìm nước và đường kính giếng hoàn thiện, phù hợp loại bơm | Độ sâu tầng chứa nước mục tiêu, ống lọc và đoạn chèn nước | Đoạn lỗ đá cứng và độ sâu thiết kế lỗ hạ mực nước |
| Tổ hợp công nghệ khoan | Chủ yếu khoan khí nén, tầng rời bổ trợ bằng bùn hoặc ống chống | Khoan tuần hoàn bùn kết hợp ống chống, tầng đá phía dưới chuyển DTH | DTH áp suất gió trung bình và cao, áp suất khí 1,2–3,5 MPa |
| Đối chiếu máy nén khí | Đồng thời đáp ứng lưu lượng và áp suất, khu khô hạn ưu tiên khí nén | Xác nhận cấp khí theo nhu cầu phun nước và làm sạch lỗ | Khớp theo độ cứng đá, độ cao và độ sâu lỗ |
| Phạm vi thiết bị kèm theo | Bơm bùn, dụng cụ khoan, ống chống có nằm trong báo giá hay không | Ranh giới cung cấp bơm bùn, dụng cụ khoan, ống lọc, ống chống | Cung cấp búa lỗ, mũi khoan, ống gió và vật tư tiêu hao |
| Điều kiện đường sá và mặt bằng | Chiều rộng đường nông thôn, khả năng chịu tải cầu cống, tuyến vào ruộng | Thông hành quanh khu dân cư và tĩnh không mặt bằng | Đường khu mỏ, sức chịu tải mặt nền, không gian quay đầu |
| Tài liệu chủ đầu tư cần cung cấp | Sản lượng nước mục tiêu, độ sâu giếng thiết kế, loại bơm dự kiến | Kết quả điều tra địa chất thủy văn và đánh giá chất lượng nước | Tài liệu thạch học, độ sâu lỗ, độ cao |
Nội dung cần xác nhận theo hạng mục khi hỏi giá mua hàng
Thông số toàn máy WRT600 có thể làm điểm khởi đầu khi hỏi giá, nhưng các nội dung sau không thể xác định chỉ bằng model, nên được liệt kê riêng trong báo giá:
- Áp suất và lưu lượng của máy nén khí dự kiến lắp, và liệu có cung cấp kèm máy hay không.
- Bơm bùn, dụng cụ khoan, búa lỗ, mũi khoan, ống chống, ống gió là tiêu chuẩn toàn máy hay tùy chọn.
- Tỷ lệ và số lượng cần khoan 3 m và 6 m.
- Phạm vi tời phụ đôi và dụng cụ kèm theo.
- Xác nhận kích thước và trọng lượng toàn máy ở trạng thái vận chuyển, cũng như trách nhiệm khảo sát đường sá.
- Bên nào cung cấp phương án công nghệ khi chuyển đổi giữa tầng rời phía trên và đá cứng phía dưới.
Hiệu quả khoan, độ sâu khoan và hiệu quả hoàn thiện giếng cuối cùng chịu ảnh hưởng của điều kiện địa chất thực tế, dụng cụ trong lỗ, góc khoan và phương thức vận hành, nên căn cứ vào điều kiện hiện trường. Tài liệu sản phẩm trên trang này không đưa ra dữ liệu hoàn thiện giếng, trường hợp khách hàng hoặc thông tin giá cho dự án cụ thể; khi mua nên yêu cầu nhà sản xuất xác nhận bằng văn bản từng hạng mục.
