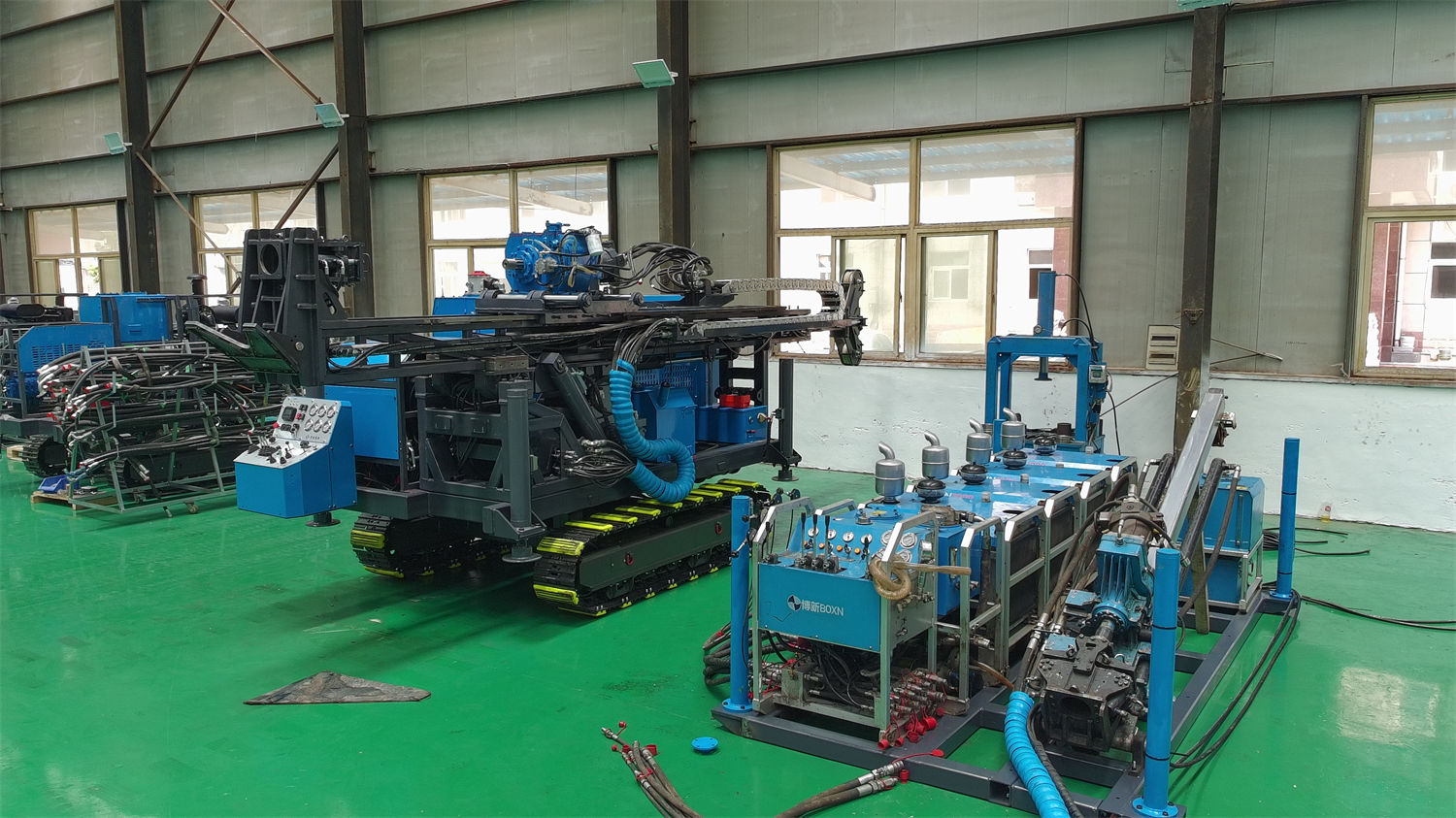

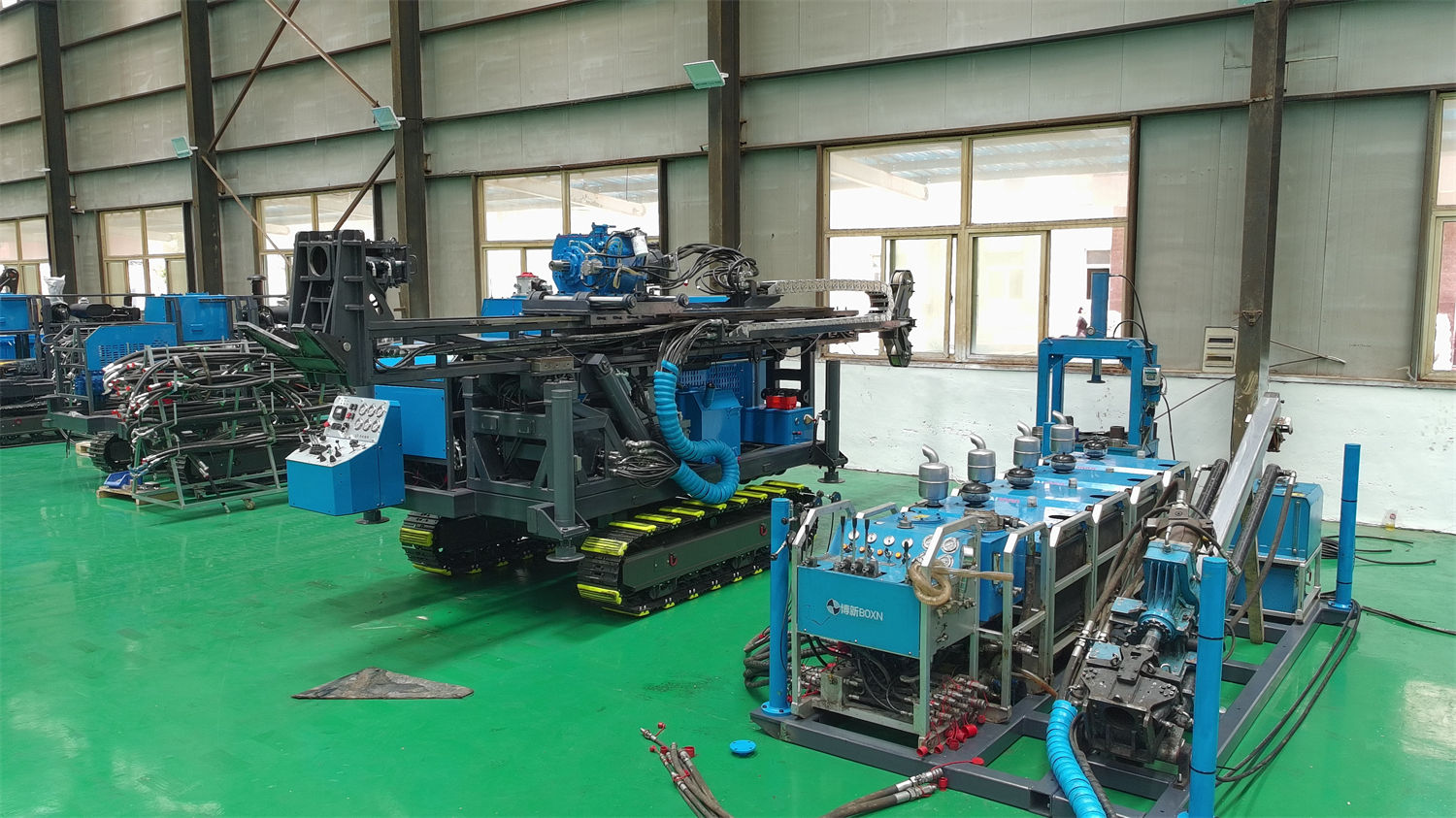

“Loại tách rời, có thể tháo ra vận chuyển, nên núi dốc đến đâu cũng lên được.” Câu này xuất hiện rất thường xuyên trong trao đổi về dự án lấy lõi vùng núi. Nó gộp hai việc lại làm một: thứ nhất, thiết bị sau khi được tách thành nhiều mô-đun thì trọng lượng và kích thước từng kiện giảm đi; thứ hai, liệu các mô-đun đó có thực sự đến được vị trí lỗ khoan, và sau khi đến có thể lắp ráp và khởi công khoan hay không. CR800P trên trang này công bố trọng lượng mô-đun và thông số khoan của máy khoan lấy lõi thủy lực toàn phần kiểu tách rời di động, hai nhóm này không chỉ về cùng một vấn đề.
Kết cấu tách rời thực sự mang lại điều gì
Trọng lượng tham chiếu các mô-đun trong tài liệu CR800P là: tổ động lực 180–260 kg, tổ vận hành 140 kg, tổ dầu thủy lực (gồm dầu) 160 kg, tổ dung dịch khoan 95 kg, tổng trọng lượng 1380 kg. Nhóm số liệu này cho thấy mức trọng lượng từng kiện sau khi tách rời, không phải bằng chứng rằng mọi con đường núi đều có thể đi qua.
Một thiết bị nguyên khối 1380 kg muốn vào đến vị trí lỗ khoan phải dựa vào việc làm đường và cẩu lắp, còn năm mô-đun vận chuyển theo từng đợt thì cách tổ chức quả thực khác nhau. Nhưng “có thể tháo” chỉ đưa vấn đề vận chuyển từ quy mô máy nguyên chiếc xuống quy mô mô-đun, sau đó mỗi bước vẫn chịu ràng buộc về chiều rộng đường, độ dốc, bán kính quay, sức chịu tải mặt đường, năng lực vận chuyển của người hoặc cáp treo. Những điều kiện này không có số liệu tương ứng trong tài liệu CR800P, thuộc phần phải xác minh riêng trước khi vào công trường.
Trọng lượng mô-đun không thể suy ngược thành năng lực thông hành
Tổ động lực 180–260 kg trong các dự án khác nhau ứng với phương án vận chuyển hoàn toàn khác nhau: đường lâm nghiệp có thể dùng xe bánh xích nhỏ vận chuyển từng kiện, sườn dốc có thể chỉ dựa vào tời hoặc cáp treo, vượt khe núi thì trước tiên phải giải quyết cách vượt. Tổ dầu thủy lực 160 kg gồm dầu, khi vận chuyển còn phải xét góc nghiêng và độ kín dầu. Ngoài tổ dung dịch khoan 95 kg, vật liệu dung dịch, nguồn nước và bãi trộn cũng phải nằm gần vị trí lỗ khoan.
- Trọng lượng mô-đun quyết định từng kiện có thể được nâng hoặc vận chuyển bằng cách nào đó hay không, không quyết định tuyến đường có khả thi hay không;
- Tổng trọng lượng 1380 kg là tổng các mô-đun, không đồng nghĩa với việc sau khi đến hiện trường có thể di chuyển nguyên khối;
- Mặt lắp ráp cần độ phẳng và sức chịu tải, khu xếp cần khoan, hộp lõi và vật liệu dung dịch phải tính riêng.
45°–90° nói về góc lỗ khoan, không phải độ khó tiếp cận
CR800P hỗ trợ khoan đa góc 45°–90°. Trong các mạch quặng bị kiểm soát bởi đứt gãy và đới cắt, lỗ khoan xiên có thể nâng cao hiệu quả cắt qua quặng; phạm vi điều chỉnh góc thuộc năng lực bố trí lỗ khoan, là chuyện khác với việc thiết bị có đến được vị trí lỗ khoan hay không. Khi diện tích mặt bằng vùng núi có hạn, điều chỉnh góc còn ảnh hưởng đến phương vị cột khoan, cách đặt cần khoan và không gian thao tác tại miệng lỗ, phần này cần đối chiếu theo điều kiện mặt bằng cụ thể.
Năng lực khoan lỗ trung sâu do nhiều nhóm thông số phân công đảm nhiệm
CR800P có độ sâu khoan tham chiếu BQ 920 m, NQ 800 m, HQ 380 m. Ba cỡ không thể so ngang kích thước, cỡ càng nhỏ thì độ sâu lấy được càng lớn, đó là cách biểu đạt cùng một năng lực khoan dưới các hệ dụng cụ khoan khác nhau. Khi khoan sâu xuống, phân công của các bộ phận đại khái như sau.
| Thông số | Giá trị | Khâu bị ràng buộc |
|---|---|---|
| Lực đẩy | 67 kN | Hướng tiến, phối hợp điều khiển áp lực khoan |
| Lực nâng | 130 kN | Dự phòng khi rút cần và xử lý lực cản trong lỗ |
| Mô-men xoắn đầu động lực | 980 N·m | Cắt quay, cần điều chỉnh khi tính chất đá thay đổi |
| Tốc độ đầu động lực | Tối đa 1200 rpm | Phối hợp với loại mũi khoan và mức độ nguyên vẹn của tầng đá |
| Sức chứa cáp tời | 1000 m (cáp 6 mm) | Nâng ống trong khi lấy lõi bằng cáp ở cấp 800 m |
| Lưu lượng và áp suất dung dịch | 100 L/min, 7 MPa | Tuần hoàn thải mùn và độ ổn định hồi nước |
Sau khi độ sâu lỗ khoan tăng, trọng lượng bản thân cần khoan và ma sát thành lỗ tăng dần, lực nâng 130 kN để dự phòng xử lý dụng cụ khoan ở đoạn lỗ sâu hơn. Khi gặp lực cản bất thường nên kiểm tra thành lỗ và trạng thái tuần hoàn trước, không nên liên tục kéo mạnh.
Phương án động lực phụ thuộc điều kiện tiếp tế của khu mỏ
CR800P có thể trang bị động cơ diesel, yêu cầu công suất động cơ diesel ≥99 kW; cũng có thể dùng cấu hình động cơ điện 22 kW×3. Vùng núi xa xôi cần đưa vận chuyển nhiên liệu, điều kiện phát điện và nguồn lực bảo trì vào cùng một đánh giá; mặt bằng cố định có nguồn điện ổn định thì có thể xem xét phương án điện, giảm áp lực bảo trì động cơ và lưu chứa, vận chuyển nhiên liệu. Chọn loại nào không phải là phần mở rộng của tính di động, mà là kết quả khớp với điều kiện tiếp tế.
Khả năng tiếp cận và khả năng thi công là hai chuyện khác nhau
Kết cấu tách rời hạ thấp ngưỡng vận chuyển từng kiện, nhưng những nội dung sau vẫn phải xác nhận riêng trước khi khởi công: khả năng thông hành mùa mưa, độ ổn định mái dốc, tuyến vận chuyển của người, thoát nước mặt bằng và sức chịu tải mặt lắp ráp, nguồn nước dung dịch, vị trí lưu chứa cần khoan và hộp lõi, lối đi an toàn. Khi vị trí lỗ khoan phân tán, tuyến thăm dò vượt nhiều sống núi hoặc khe núi, những điều kiện này thường quyết định nhịp độ dự án sớm hơn cả bản thân thiết bị.
Vì vậy, “tách rời di động” có thể hiểu là một sự cải thiện khả năng tiếp cận thiết bị, không phù hợp để hiểu thành giấy thông hành vào được mọi vùng núi. Hiệu quả khoan thực tế, độ sâu khoan và hiệu quả thu hồi lõi vẫn cần căn cứ vào điều kiện địa chất hiện trường, dụng cụ trong lỗ, góc khoan và cách thao tác; giới hạn độ dốc và sức chịu tải không đề cập trong bài này nên xác nhận với nhà sản xuất hoặc tài liệu khảo sát hiện trường.
