Đặt hai từ 'bánh xích' và 'tuần hoàn ngược' cạnh nhau, rất dễ đọc thành một năng lực phổ quát: bánh xích nghĩa là đi được trên mặt đất không bằng phẳng, tuần hoàn ngược nghĩa là khoan sâu vẫn lấy được mẫu. Nhưng hai loại nhiệm vụ là vị trí khoan trong rừng rậm và giếng nước ngầm nông lại đặt ra các ràng buộc nằm ở những nhóm giá trị khác nhau đối với cùng một thiết bị. Dựa trên thông số RC600 công bố trên trang này, bài viết chỉ thảo luận hai loại nhiệm vụ này cần kiểm tra những gì, và vì sao chúng không thể áp dụng trực tiếp cho nhau.
Trước tiên, đặt các giá trị công bố của RC600 cạnh nhau

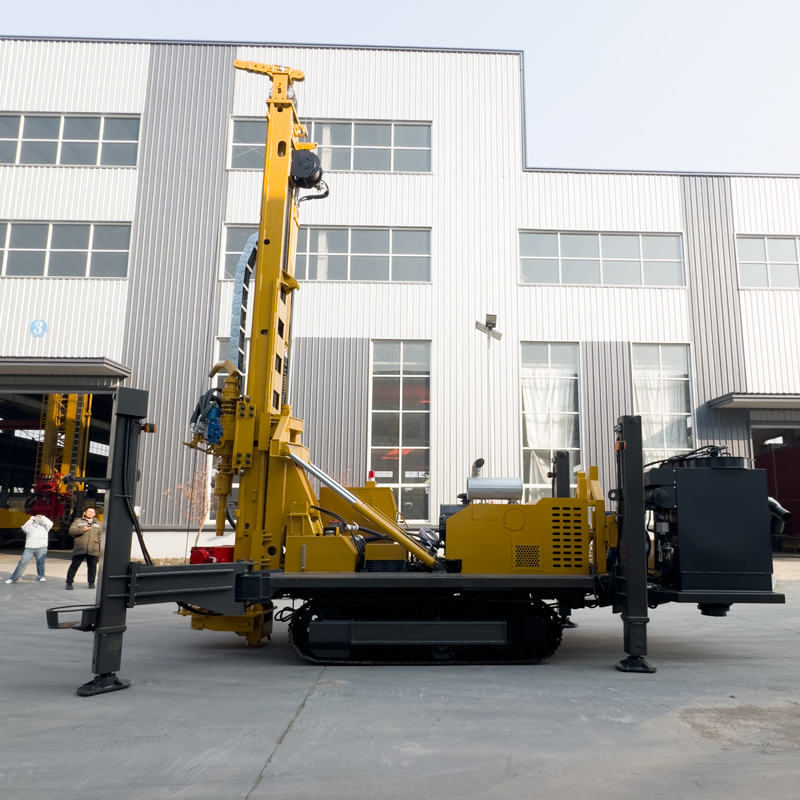

Tài liệu sản phẩm RC600 ghi rõ: độ sâu khoan tối đa 600 m, đường kính lỗ khoan 105–450 mm, động cơ Cummins 132 kW, lực nâng 29 T, mô-men xoay 12000/6000 N·m, tương ứng tốc độ quay tối đa 75/150 r/min, áp suất khí làm việc 1,6–6 MPa, lưu lượng khí tiêu thụ 16–75 m³/min, tốc độ di chuyển khoảng 3,5 km/h, góc leo dốc tối đa tham khảo 21°, hành trình chân chống 1,7 m, lực nâng tời 2,5 T, trọng lượng tổng thể khoảng 12,5 T, kích thước ngoài khoảng 7 × 2,1 × 2,9 m.
Bản thân những giá trị này là trung tính; vấn đề nằm ở việc chúng tương ứng với loại nhiệm vụ nào. Dưới đây xem xét riêng từng loại.
Nhiệm vụ vị trí khoan trong rừng rậm: ràng buộc trước tiên nằm ở giai đoạn vào vị trí
Đặc điểm của vị trí khoan trong rừng rậm là các vị trí phân tán, lối đi hẹp, mặt đất gồ ghề không bằng phẳng. Ràng buộc của loại nhiệm vụ này đối với thiết bị không nằm ở độ sâu khoan, mà ở việc thiết bị có thể vào được vị trí hay không, và sau khi vào có đủ mặt bằng để triển khai hay không.
Kích thước tổng thể là ràng buộc cứng đầu tiên
Kích thước ngoài RC600 khoảng 7 × 2,1 × 2,9 m, trọng lượng tổng thể khoảng 12,5 T. Chiều rộng 2,1 m quyết định lối đi trong rừng có thể qua được hay không; chiều cao 2,9 m quyết định dọc đường có cành cây rủ thấp, vật cản tạm thời và đường dây trên cao hay không. Hai giới hạn này không liên quan đến thông số độ sâu khoan; độ sâu khoan dù lớn đến đâu cũng không thể giúp một thiết bị rộng 2,1 m đi qua lối hẹp hơn.
Tốc độ di chuyển và góc leo dốc chỉ mô tả năng lực của bản thân thiết bị
Tài liệu đưa ra tốc độ di chuyển khoảng 3,5 km/h, góc leo dốc tối đa tham khảo 21°. Đây là hai giá trị tham khảo, không phải cam kết có thể đúng với mọi địa hình rừng. Thực tế có đi được hay không còn phụ thuộc vào sức chịu tải của mặt đất, độ liên tục của mặt dốc và không gian quay đầu có đủ hay không. Khung gầm bánh xích phù hợp với đường đá dăm khu mỏ, bệ thăm dò ngoài trời và mặt đất không bằng phẳng thông thường; tài liệu này không mô tả biểu hiện di chuyển trong điều kiện rừng rậm.
Chân chống và bệ khoan quyết định có thể bắt đầu khoan sau khi vào vị trí hay không
Hành trình chân chống 1,7 m, dùng để cân bằng và ổn định thiết bị. Vị trí khoan trong rừng rậm thường không có bệ phẳng sẵn có, cần hoàn thành việc cân bằng trong không gian hạn chế. Khi khoan lỗ xiên 45° hoặc khoan mô-men xoay cao, hướng chịu lực của thiết bị phức tạp hơn; chân chống, sức chịu tải mặt đất và trạng thái ngang bằng của tổng thể đều ảnh hưởng trực tiếp đến kiểm soát hướng lỗ khoan. Điều này có nghĩa là vị trí khoan trong rừng rậm ngoài việc đi lại còn phải dự phòng thêm không gian làm việc trên bệ.
Nhiệm vụ giếng nước ngầm nông: ràng buộc nằm ở giai đoạn thành giếng
Khó khăn của giếng nước ngầm nông không nằm ở độ sâu lỗ khoan, mà ở đường kính giếng, ổn định thành lỗ và vị trí tầng chứa nước. Cũng là thiết bị tuần hoàn ngược, khi khoan giếng nước, trọng tâm sẽ dịch chuyển toàn bộ về phía kết cấu thành giếng.
Phạm vi đường kính lỗ khoan là giá trị cần kiểm tra đầu tiên
Đường kính lỗ khoan RC600 là 105–450 mm. Dự án giếng nước cần xác định đường kính giếng thiết kế trước, sau đó xem thiết bị có đáp ứng được hay không. Giá trị trên 450 mm có thực sự dùng được hay không còn phụ thuộc vào cần khoan, máy nén khí, điều kiện địa tầng và kiểm soát độ xiên lỗ khoan; con số 600 m trong tài liệu cũng nên được coi là năng lực tham khảo trong cấu hình điển hình, độ sâu khoan thực tế sẽ chịu ảnh hưởng của đường kính lỗ khoan, cần khoan, máy nén khí, tầng đá, độ xiên lỗ khoan và mài mòn dụng cụ khoan.
Phương pháp khoan cần được lựa chọn theo từng đoạn địa tầng
Tài liệu cho thấy RC600 hỗ trợ khoan RC và khoan búa DTH thông thường, cũng hỗ trợ phương pháp quay dung dịch. Các lớp phủ rời như lớp đất, lớp cát, lớp sỏi có thể không phù hợp để dùng trực tiếp khoan RC áp suất khí cao; có thể dùng quay dung dịch để ổn định và tạo lỗ trước, sau khi vào tầng đá ổn định mới chuyển sang công nghệ RC hoặc DTH. Trọng tâm của dự án giếng nước là thành lỗ, đường kính giếng, tầng chứa nước và kết cấu thành giếng, khác với trọng tâm của dự án lấy mẫu RC khoáng sản.
Cách đọc thông số cho ứng dụng giếng nước và ứng dụng lấy mẫu không giống nhau
Khi cùng một thiết bị dùng cho giếng nước sâu, các yêu cầu về tính liên tục của mẫu trả về, mã số mẫu và ghi chép độ sâu không còn là trọng tâm; các ứng dụng như hạ mực nước khu mỏ cần thiết kế vị trí giếng, khoảng cách giếng, đường kính lỗ khoan và lưu lượng bơm dựa trên điều kiện địa chất thủy văn, máy khoan chỉ đảm nhận thi công tạo lỗ, không thể thay thế thiết kế hạ mực nước. Phần về giếng nước sâu trong tài liệu chỉ ghi hướng ứng dụng, không đưa ra kết luận cấu hình thành giếng cụ thể theo tổ hợp đường kính giếng và địa tầng.
Vì sao hai loại nhiệm vụ không thể áp dụng trực tiếp cho nhau
Đặt các ràng buộc của hai loại nhiệm vụ cạnh nhau, sự khác biệt sẽ rõ hơn.
| Mục kiểm tra | Vị trí khoan trong rừng rậm quan tâm điều gì | Giếng nước ngầm nông quan tâm điều gì |
|---|---|---|
| Kích thước tổng thể | Chiều rộng lối đi và chiều cao thông thủy | Bố trí công trường giếng và khoảng cách thiết bị |
| Khả năng di chuyển | Sức chịu tải mặt đất rừng và độ liên tục của dốc | Chuyển trường giữa các công trường và giữa các vị trí giếng |
| Điều kiện bệ khoan | Không gian cân bằng chân chống có đủ không | Mặt làm việc miệng giếng và không gian xả dung dịch |
| Đường kính lỗ khoan và độ sâu khoan | Thường thiết kế theo lỗ thăm dò | Xác định theo đường kính giếng thiết kế và độ sâu tầng chứa nước |
| Phương pháp khoan | Xem có cần mẫu đá vụn hay không | Xem địa tầng và kết cấu thành giếng |
Bảng này muốn nói một điều: hai loại nhiệm vụ dùng chung một thiết bị với điều kiện tiên quyết là các mục kiểm tra này đều đúng trong cùng một dự án. Nếu chỉ thỏa mãn một cột, điều kiện của cột còn lại sẽ không tự động được thỏa mãn theo.
Giữa hai loại nhiệm vụ vẫn có một điểm giao nhau
Đường kính lỗ khoan 105–450 mm và độ sâu khoan 600 m của RC600 khiến nó đồng thời xuất hiện trong hai loại cảnh huống: lỗ thăm dò khoáng sản và giếng nước sâu đường kính lớn. Góc làm việc 45° và 90° cũng theo cùng lý lẽ: 90° dùng cho thăm dò thẳng đứng thông thường và thi công giếng nước, 45° phù hợp hơn để xuyên chéo qua thân quặng nghiêng, mạch quặng và đới đứt gãy. Dùng chung là sự thật, nhưng dùng chung không có nghĩa là điều kiện của hai loại nhiệm vụ có thể hoán đổi cho nhau.
Quan trọng hơn, các thiết bị phối hợp ngoài máy khoan không giống nhau. Dự án RC khoáng sản còn cần máy nén khí lớn, ống mềm trả mẫu, thiết bị lấy mẫu và khu vực chứa mẫu; kích thước bệ khoan cần được quy hoạch trước để đảm bảo khoảng cách an toàn và lối thao tác đủ giữa các thiết bị. Dự án giếng nước thì cần bố trí thiết bị phối hợp xoay quanh kết cấu thành giếng. Cùng một thiết bị trong hai loại dự án chiếm dụng nguồn lực hiện trường rất khác nhau, không thể chỉ dựa vào máy chính để quy hoạch mặt bằng.
Còn vài điểm cần xác nhận với nhà sản xuất hoặc bên dự án
- Biểu hiện di chuyển thực tế trong điều kiện rừng rậm chưa được tài liệu này mô tả, cần xác minh riêng theo chiều rộng lối đi, độ dốc và điều kiện mặt đất cụ thể.
- Khả năng thực tế đạt đường kính lỗ khoan 450 mm ở độ sâu 600 m: tài liệu đưa ra phạm vi thông số, không phải kết quả khoan thực tế trong bất kỳ tổ hợp nào.
- Kết cấu thành giếng, bố trí ống lọc và vị trí tầng chứa nước trong dự án giếng nước ngầm nông thuộc nội dung thiết kế địa chất thủy văn, không nằm trong phạm vi tài liệu thiết bị.
- Áp suất khí làm việc 1,6–6 MPa và lưu lượng khí tiêu thụ 16–75 m³/min tương ứng với khoảng năng lực khoan; việc chọn máy nén khí phối hợp cần xác nhận riêng dựa trên độ sâu lỗ khoan, đường kính lỗ khoan, độ cao so với mực nước biển và độ cứng đá.
Ghép những điểm này lại, kết luận thực ra rất đơn giản: một máy khoan tuần hoàn ngược bánh xích có thể đồng thời đảm nhận vị trí khoan trong rừng rậm và giếng nước ngầm nông hay không không phụ thuộc vào con số độ sâu khoan được ghi lớn đến đâu, mà phụ thuộc vào việc hai loại điều kiện nêu trên có đồng thời được thỏa mãn trong cùng một dự án hay không. Khi hai loại điều kiện này lần lượt được thỏa mãn, thiết bị có thể dùng chung; khi một trong hai không được thỏa mãn, việc thay cấu hình hoặc thay thiết bị đều là lựa chọn bình thường.
