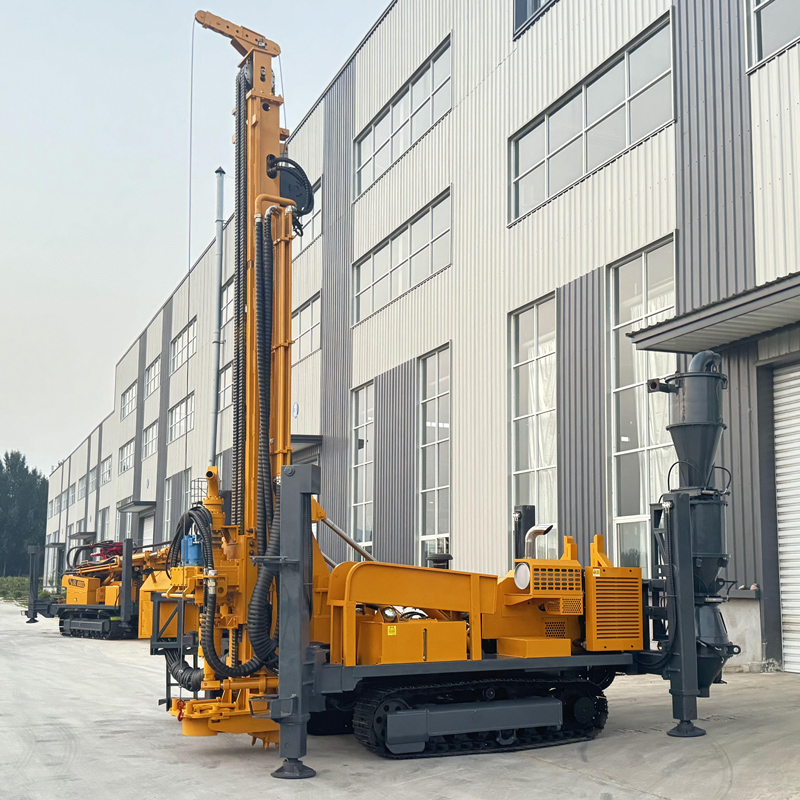

Trong tài liệu RC500-CS3, hệ thống lấy mẫu xoáy ba trong một CS3 đôi khi được tách thành ba từ đặt cạnh nhau: xoáy, chia mẫu, đóng bao. Ba công đoạn này không phải ba hạng mục chức năng song song, mà là ba công đoạn liên tiếp mà cùng một dòng vật liệu hồi mẫu đi qua. Đọc tách rời, dễ hiểu "chia mẫu" như một thiết bị độc lập và coi "đóng bao" là một câu kết thúc quy trình; đọc liền mạch mới thấy được hệ thống này thay đổi chính là đoạn đường mà mẫu đi sau khi từ ống trong cần khoan trở về mặt đất.
Bài viết này chỉ dựa trên tài liệu đã công bố của dòng máy này để thảo luận thứ tự và ý nghĩa của ba công đoạn, không đề cập đến cấu hình lấy mẫu của các dòng máy khác.
1. Trước tiên sắp xếp thứ tự ba công đoạn
Theo mô tả trong tài liệu, mùn khoan sinh ra từ khoan tuần hoàn ngược được ống trong của cần khoan RC hai thành trở về mặt đất, sau đó đi vào hệ thống xoáy để tách dòng khí tốc độ cao khỏi hạt rắn, rồi qua cơ cấu chia mẫu tạo thành mẫu có thể dùng cho ghi chép địa chất và phân tích, cuối cùng đi vào công đoạn thu gom mẫu. Ba động tác này nối tiếp nhau theo dòng vật liệu: xoáy phụ trách tách khí – rắn, chia mẫu phụ trách biến một lô vật liệu thành mẫu sử dụng được, đóng bao phụ trách cố định mẫu thành đối tượng có thể dán nhãn, gửi phân tích và lưu trữ.
Nếu chỉ đọc "xoáy", sẽ tưởng đây là thiết bị hút bụi hoặc thải xỉ; chỉ đọc "chia mẫu", sẽ tưởng độ chính xác do cơ cấu quyết định riêng; chỉ đọc "đóng bao", sẽ tưởng công đoạn này chỉ là việc chân tay. Đọc liền mạch ba công đoạn mới thấy đầu ra của mỗi công đoạn là đầu vào của công đoạn tiếp theo.
2. Công đoạn xoáy: trước tiên giải quyết tách khí – rắn
Tài liệu viết rất trực tiếp về vai trò của xoáy — tách dòng khí tốc độ cao khỏi hạt rắn. Vật liệu hồi mẫu trong ống trong ở trạng thái hỗn hợp khí – rắn, tốc độ và hàm lượng rắn đều không ổn định, đi thẳng vào công đoạn chia mẫu là vô nghĩa. Nhiệm vụ của công đoạn xoáy là tách dòng khí và mùn khoan trước, để các công đoạn sau tiếp nhận vật liệu rắn tương đối kiểm soát được.
Bản thân công đoạn này không đảm nhận chức năng cách ly theo chiều sâu. Xyclon tách khí và rắn đi vào cùng thời điểm, nó không ghi lại cũng không phân biệt lô vật liệu này đến từ đoạn lỗ khoan nào. Thông tin độ sâu được bổ sung sau đó khi dán nhãn đóng bao.
3. Công đoạn chia mẫu: biến hồi mẫu thành "mẫu"
Tài liệu dùng cách diễn đạt "cơ cấu chia mẫu tạo thành mẫu có thể dùng cho ghi chép địa chất và phân tích". Câu này có hai điểm đáng chú ý. Một là "chia mẫu" nghĩa là lấy ra phần đại diện từ tổng lượng hồi mẫu, không phải đóng gói toàn bộ mùn khoan; hai là sản phẩm của bước này đã được định nghĩa là mẫu, tức là đối tượng sẽ tương ứng với độ sâu cụ thể, đi vào quy trình ghi chép và gửi phân tích.
Độ chính xác chia mẫu, tỷ lệ rút gọn, khối lượng một phần mẫu — những số liệu này không được đưa ra trong tài liệu công khai. Nếu dự án có yêu cầu rõ ràng về tỷ lệ chia mẫu, mục này cần xác minh với nhà sản xuất, không thể suy trực tiếp từ cách nói "chia mẫu đại diện".
4. Công đoạn đóng bao: cố định mẫu thành đối tượng truy xuất được
Tài liệu ở phần này đưa ra động tác quản lý chứ không phải động tác cơ học: mỗi túi mẫu có thể ghi số lỗ khoan, độ sâu bắt đầu – kết thúc, ngày tháng và số hiệu mẫu, thuận tiện cho gửi phân tích, lưu trữ và truy xuất. Nói cách khác, đóng bao là công đoạn duy nhất trong ba công đoạn ghi "độ sâu" vào mẫu.
Điều này cũng giải thích vì sao phải đọc liền mạch ba công đoạn: xoáy và chia mẫu xử lý vật liệu, đóng bao xử lý vật liệu cộng thông tin. Hai công đoạn đầu có trôi chảy đến đâu, nếu nhãn của công đoạn thứ ba không tương ứng một – một, mẫu vẫn không thể khôi phục về độ sâu lỗ khoan trong khâu phân tích.
5. Khi đọc liền mạch ba công đoạn, những đánh giá nào không thể rút ra từ ba công đoạn này
- Không thể rút ra "mẫu sẽ không bị lẫn". Tài liệu mô tả việc hồi mẫu qua ống trong tuần hoàn ngược là rút ngắn đường tiếp xúc giữa mẫu và các địa tầng khác trên thành lỗ khoan, giúp giảm xác suất mùn khoan ở các độ sâu khác nhau trộn lẫn, đồng thời nói rõ tính đại diện của mẫu cuối cùng vẫn liên quan đến làm sạch lỗ, nối cần, độ ổn định hồi mẫu và quản lý lấy mẫu tại hiện trường.
- Không thể rút ra "tỷ lệ chia mẫu cố định". Tài liệu không đưa ra tỷ lệ rút gọn và khối lượng một phần mẫu.
- Không thể rút ra "đóng bao tự động hoàn thành". Tài liệu chỉ viết túi mẫu có thể ghi những thông tin nào, không nói ai ghi và ghi bằng cách nào.
- Không thể rút ra "ba công đoạn áp dụng cho mọi địa tầng". Tài liệu có một chỗ khác giải thích: trong đới đứt gãy nứt vỡ, đá góc và địa tầng phát triển khe nứt, khối rơi từ thành lỗ khoan có thể lưu lại tạm thời trong lỗ rồi trở về tập trung, ảnh hưởng đến quan hệ tương ứng giữa mẫu và độ sâu.
6. Ngoài ba công đoạn, các điểm làm sạch được tài liệu nêu rõ
Tài liệu trong phần quản lý lấy mẫu có đề cập, khi nối cần, làm sạch lỗ hoặc sau khi dừng khoan khôi phục lại khoan, cần xử lý mẫu chuyển tiếp theo chế độ lấy mẫu tại hiện trường, tránh để mùn khoan còn sót lại của đoạn lỗ trước lẫn vào mẫu độ sâu tiếp theo. Câu này chỉ đúng vào vị trí nối giữa ba công đoạn: đường dẫn giữa xoáy và chia mẫu, vật chứa giữa chia mẫu và đóng bao. Hệ thống ba trong một giảm thao tác đổ mẫu thủ công và trung chuyển lần hai, nhưng việc làm sạch các điểm nối này vẫn thuộc nội dung chế độ lấy mẫu tại hiện trường.
7. Các số liệu liên quan khác của RC500-CS3 để đối chiếu
| Hạng mục | Số liệu tài liệu |
|---|---|
| Độ sâu khoan tối đa | 500 m |
| Đường kính lỗ khoan | 105–400 mm |
| Góc làm việc | 45° / 90° |
| Lực nâng | 25 T |
| Áp lực trục | 7 T |
| Mô-men xoay tối đa | 10000 / 5000 N·m |
| Tốc độ quay tối đa | 75 / 150 r/min |
| Áp suất khí làm việc đề xuất | 1.6–6 MPa |
| Lưu lượng khí tiêu thụ đề xuất | 16–55 m³/min |
| Động cơ | 132 kW Cummins |
| Lực nâng tời phụ | 1.5 T |
| Hành trình chân thủy lực | 1.6 m |
| Trọng lượng toàn máy | khoảng 12 T |
| Kích thước ngoài | khoảng 7 × 2.1 × 2.9 m |
8. Phần tài liệu này chưa trả lời
Năng lực xử lý và kích thước hạt tách của xyclon, tỷ lệ rút gọn và khối lượng một phần mẫu của cơ cấu chia mẫu, quy cách túi mẫu, thời gian chuyển đổi và làm sạch giữa ba công đoạn — những nội dung này không xuất hiện trong tài liệu công khai hiện có. Nếu dự án lấy mẫu liên tục theo khoảng tiến độ cố định và có yêu cầu rõ ràng về khối lượng mẫu và tỷ lệ chia mẫu, nên xác nhận từng mục với nhà sản xuất khi trao đổi mua hàng, thay vì tự suy đoán từ cách nói "ba trong một".
