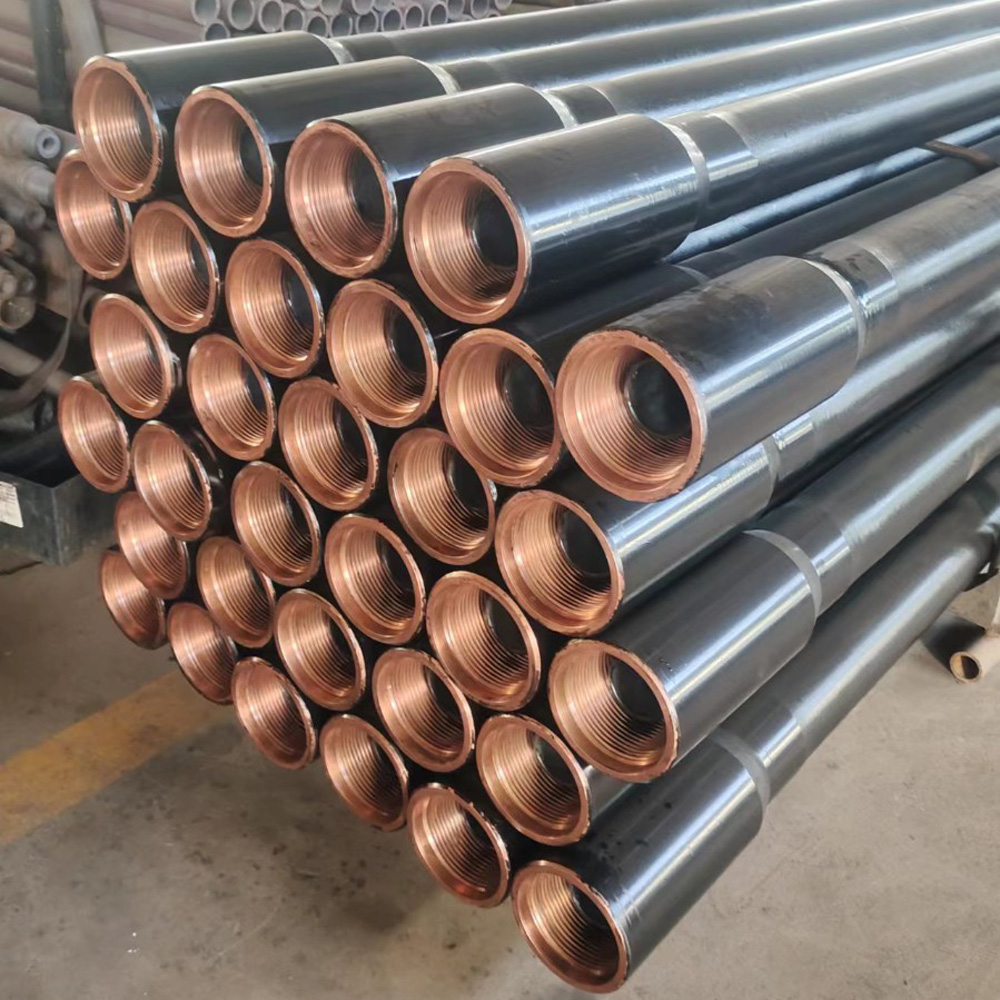

Thông tin giao diện cần kiểm tra trước khi nhập cần khoan lấy mẫu tuần hoàn ngược

Các vấn đề phát sinh trong khâu nhập cần khoan lấy mẫu tuần hoàn ngược phần lớn không phải ở bản thân ống mà là giao diện không khớp: ren không cùng hệ với dụng cụ khoan hiện có, đầu ra của đầu động lực không kết nối được, thông số búa RC không phù hợp với kênh ống trong của cần khoan, hoặc tổ hợp chiều dài cần khoan không khớp với chiều sâu lỗ khoan mục tiêu và hành trình tháp khoan. Những vấn đề này nếu phát hiện trước khi giao hàng chỉ là sửa đơn hàng, nhưng nếu phát hiện sau khi nhập về sẽ thành chờ linh kiện, đổi trả và ngừng việc. Dưới đây theo mục tiêu "cần thu thập những thông tin giao diện nào trước khi nhập", lần lượt phân tích nội dung cần kiểm tra, đồng thời tham khảo tài liệu công khai về cần khoan hai thành tuần hoàn ngược Φ114 để giải thích mối tương quan.

Trước tiên phân biệt "giao diện" trong hệ thống này gồm những đoạn nào

Cần khoan tuần hoàn ngược không phải là một ống đơn lẻ, mà trên và dưới phải kết nối lần lượt với đầu động lực, búa RC hoặc dụng cụ khoan đáy lỗ, bên trong còn có một kênh hồi mẫu độc lập. Cái gọi là thông tin giao diện ít nhất nằm ở năm đoạn sau:

• Hệ ren giữa cần khoan với cần khoan, giữa cần khoan với dụng cụ khoan đáy lỗ;
• Hình thức kết nối giữa đầu trên cần khoan với đầu ra của đầu động lực máy khoan;
• Thông số búa RC và mối quan hệ phù hợp với kênh ống trong của cần khoan;
• Tổ hợp giữa chiều dài đơn, tổng số cần với chiều sâu lỗ khoan mục tiêu và hành trình tháp khoan;
• Hệ ren, đường kính ống và phụ kiện của toàn bộ hệ thống dụng cụ khoan hiện có có thống nhất hay không.

Nếu thiếu thông tin ở bất kỳ đoạn nào trong năm đoạn này, rất khó đánh giá trước khi nhập liệu toàn bộ dụng cụ khoan tuần hoàn ngược có thể kết nối và hoạt động thuận lợi hay không. Tài liệu công khai đã đưa ra lựa chọn rõ ràng cho một phần trong đó, phần còn lại yêu cầu xác nhận riêng theo cấu hình tại hiện trường.

Hệ ren: tài liệu đưa ra lựa chọn, nhưng lựa chọn không đồng nghĩa với bộ đang dùng tại hiện trường

Tài liệu công khai về cần khoan hai thành tuần hoàn ngược Φ114 ghi rõ ren kết nối có thể chọn Remet, Metzke, FH hoặc IF. Bốn mục này là phạm vi lựa chọn khi mua hàng, không phải giao diện phổ thông "chọn loại nào cũng dùng được". Khi đặt hàng thực tế, bản thân tài liệu cũng lưu ý: nên xác nhận thông số ren cụ thể dựa trên máy khoan, đầu động lực, búa RC và hệ thống dụng cụ khoan hiện có.

Điều cần kiểm tra trước khi nhập không phải là "chúng ta chọn loại ren nào", mà là "bộ đang dùng tại hiện trường là loại ren gì". Cụ thể bao gồm:

• Hệ ren của cần khoan, khớp nối, đầu chuyển đổi hiện có;
• Hệ ren kết nối giữa đầu trên búa RC với cần khoan;
• Đầu ra của đầu động lực có cần đầu chuyển đổi hay không, và hình thức ren của đầu chuyển đổi đó.

Nếu tại hiện trường sử dụng lẫn lộn dụng cụ khoan thuộc các hệ khác nhau, đặc biệt cần xác nhận đầu nào làm chuẩn. Tài liệu không đưa ra danh mục phụ kiện chuyển đổi giữa các hệ ren khác nhau, phần này cần xác nhận riêng với nhà sản xuất và bộ phận quản lý dụng cụ khoan tại hiện trường, không thể mặc định bốn loại ren có thể thay thế lẫn nhau tại chỗ.

Máy khoan và đầu động lực: trước tiên xác nhận đầu ra có kết nối được không

Giao diện giữa cần khoan và máy khoan nằm ở đầu ra của đầu động lực. Tài liệu công khai trong phần hướng dẫn chọn loại yêu cầu cung cấp model máy khoan, một trong những mục đích là xác nhận đầu này. Thông tin cần xác định trước bao gồm:

• Model máy khoan và hình thức kết nối đầu ra của đầu động lực;
• Giữa đầu động lực và đầu trên cần khoan có cần đầu chuyển đổi hay không;
• Lỗ thông hoặc kênh trung tâm của đầu động lực có tương thích với kênh hồi mẫu ống trong của cần khoan hai thành hay không.

Mục cuối dễ bị bỏ qua. Cần khoan hai thành tạo thành kênh khí và thu hồi mảnh đá độc lập thông qua ống ngoài và ống trong, mẫu hồi về mặt đất từ ống trong. Nếu đầu động lực không có kênh hoặc giao diện tương ứng, đường hồi mẫu ống trong sẽ không kết nối được ở phía mặt đất. Tài liệu không triển khai yêu cầu cụ thể về kênh trung tâm của đầu động lực, đây thuộc điều kiện giao diện cần xác minh với nhà sản xuất máy khoan hoặc nhà cung cấp thiết bị.

Thông số búa RC: là một cặp quan hệ phù hợp với kênh ống trong của cần khoan

Tài liệu liệt kê thông số búa RC là một trong những thông tin cần cung cấp khi mua hàng, đồng thời chỉ ra cần khoan hai thành phù hợp với hệ thống khoan tuần hoàn ngược RC. Mối quan hệ giữa búa RC và cần khoan không chỉ là ren có vặn được hay không, mà còn bao gồm sự phù hợp giữa thông số thân búa và kênh ống trong của cần khoan. Cần xác nhận trước khi nhập:

• Model và thông số búa RC, cùng ren kết nối đầu trên;
• Quan hệ phù hợp kích thước giữa búa RC và kênh ống trong của cần khoan;
• Quan hệ không gian giữa đường kính ống ngoài cần khoan với đường kính ngoài búa RC và đường kính lỗ khoan.

Đường kính ống ngoài của cần khoan Φ114 là 114 mm, độ dày thành 8–10 mm, ống trong bằng vật liệu chống mài mòn. Tài liệu không đưa ra giá trị đường kính trong cụ thể của ống trong, cũng không liệt kê bảng phù hợp với các thông số búa RC. Do đó "búa RC này có thể lắp với cần khoan Φ114 hay không" không thể chỉ suy đoán từ đường kính ngoài, cần xác nhận từng mục với nhà sản xuất theo thông số búa RC và giao diện ống trong của cần khoan.

Tổ hợp chiều dài: lựa chọn 1500–9500 mm phải gắn với chiều sâu lỗ khoan và hành trình tháp khoan

Phạm vi chiều dài của model cần khoan này là 1500–9500 mm. Phạm vi này cho thấy chiều dài đơn có thể chọn theo dự án, nhưng không có nghĩa một tổ hợp chiều dài nào đó phù hợp với một chiều sâu lỗ khoan nào đó. Trước khi nhập cần đặt chiều dài cùng các điều kiện sau để kiểm tra:

• Chiều sâu lỗ khoan mục tiêu và tổng số cần dự kiến;
• Hành trình tháp khoan hoặc chiều dài đẩy một lần của máy khoan, cùng không gian thao tác nối và tháo cần;
• Hạn chế về chiều dài đơn do điều kiện vận chuyển và xếp đặt tại hiện trường;
• Chiều cao từ miệng lỗ đến đầu động lực có cho phép nối tháo thuận lợi chiều dài đơn đã chọn hay không.

Tài liệu chỉ đưa ra phạm vi chiều dài, không đưa ra quan hệ tương ứng giữa chiều dài đơn khuyến nghị và chiều sâu lỗ khoan, cũng không giải thích ảnh hưởng của các tổ hợp chiều dài khác nhau đến hiệu quả khoan. Phần này cần tính toán riêng theo chiều sâu lỗ khoan dự án và thông số tháp khoan. Hiểu trực tiếp "phạm vi rộng" thành "phù hợp mọi chiều sâu lỗ khoan" sẽ che khuất các ràng buộc thực tế giữa tổ hợp chiều dài và thao tác tại hiện trường.

Hệ thống dụng cụ khoan hiện có: tính thống nhất đáng kiểm tra trước hơn thông số từng món

Tài liệu trong hướng dẫn chọn loại đặt "hệ thống dụng cụ khoan hiện có" ngang hàng với model máy khoan, thông số búa RC, chiều dài cần khoan, loại ren, chiều sâu lỗ khoan mục tiêu, thông tin địa tầng chính. Nguyên nhân là cần khoan tuần hoàn ngược phải ghép thành một bộ với dụng cụ khoan đã có: nếu ren và đường kính ống của khớp nối, đầu chuyển đổi, ổn định hoặc dụng cụ đáy lỗ khác không thống nhất với cần khoan mới, thông số cần khoan đơn có phù hợp đến đâu cũng không lắp được thành cột khoan hoàn chỉnh.

Trước khi nhập nên sắp xếp thông tin dụng cụ khoan hiện có theo thứ tự sau:

• Liệt kê từng dụng cụ kết nối trực tiếp với cần khoan và hệ ren của nó;
• Đánh dấu mục nào là mới thêm, mục nào là tiếp tục sử dụng;
• Xác nhận đầu chuyển đổi tiếp tục sử dụng có thể bù đắp khác biệt ren giữa hai đầu cũ và mới hay không;
• Kiểm tra đường kính ngoài, độ dày thành ống cùng với dụng cụ khoan hiện có, tránh trộn lẫn ống có chênh lệch quá lớn trong cùng một cột khoan.

Tài liệu không cung cấp danh mục thông số đầu chuyển đổi hoặc phụ kiện, cũng không giải thích hạn chế khi trộn lẫn các loại ống khác nhau. Phần này chỉ có thể thực hiện từng mục giữa sổ theo dõi dụng cụ khoan và xác nhận của nhà sản xuất.

Danh sách kiểm tra thông tin giao diện

Tập hợp nội dung trên thành một danh sách sắp xếp theo đối tượng, thuận tiện đánh dấu từng mục hoặc ghi "chờ xác nhận" trước khi báo giá và giao hàng.

Thông tin nào tài liệu đã rõ, thông tin nào phải xác nhận riêng

Phần tài liệu công khai đã rõ bao gồm: đường kính ống ngoài 114 mm, độ dày thành 8–10 mm, phạm vi chiều dài 1500–9500 mm, bốn hệ ren tùy chọn, kết cấu hai thành (ống ngoài thép hợp kim cường độ cao cộng ống trong chống mài mòn), và phù hợp cho lấy mẫu tuần hoàn ngược RC trong thăm dò mỏ, lấy mẫu quặng và khoan địa chất. Tài liệu cũng nêu rõ, khi đặt hàng thực tế nên xác nhận thông số ren cụ thể dựa trên máy khoan, đầu động lực, búa RC và hệ thống dụng cụ khoan hiện có.

Phần tài liệu không đưa ra, cần xác nhận riêng bao gồm: đường kính trong cụ thể của ống trong; bảng phù hợp với các thông số búa RC; yêu cầu giao diện kênh trung tâm của đầu động lực; thông số phụ kiện chuyển đổi giữa các hệ ren khác nhau; tổ hợp chiều dài đơn và chiều sâu lỗ khoan khuyến nghị; cũng như ảnh hưởng của các cấu hình máy khoan, chiều sâu lỗ khoan, điều kiện địa tầng khác nhau đến hiệu quả sử dụng thực tế và tuổi thọ cần khoan. Những thiếu hụt này không ảnh hưởng đến việc lấy thông tin giao diện làm tuyến kiểm tra chính trước khi nhập, nhưng có nghĩa là không thể chỉ dựa vào model và bảng thông số để hoàn thành đánh giá phù hợp cho toàn bộ dụng cụ khoan.

Nếu điều kiện tại hiện trường chưa đầy đủ, một cách làm khả thi là: trước tiên tập hợp model máy khoan, hình thức đầu ra đầu động lực, thông số búa RC, hệ ren dụng cụ khoan hiện có và chiều sâu lỗ khoan mục tiêu thành một trang thông tin, sau đó đối chiếu với các lựa chọn ren và phạm vi chiều dài trong tài liệu để đánh dấu từng mục "đã xác nhận" hoặc "chờ nhà sản xuất xác nhận". Trước khi các mục "chờ xác nhận" được xóa hết, không nên sắp xếp thời gian nhập cần khoan quá gần trước kế hoạch khởi công khoan.
