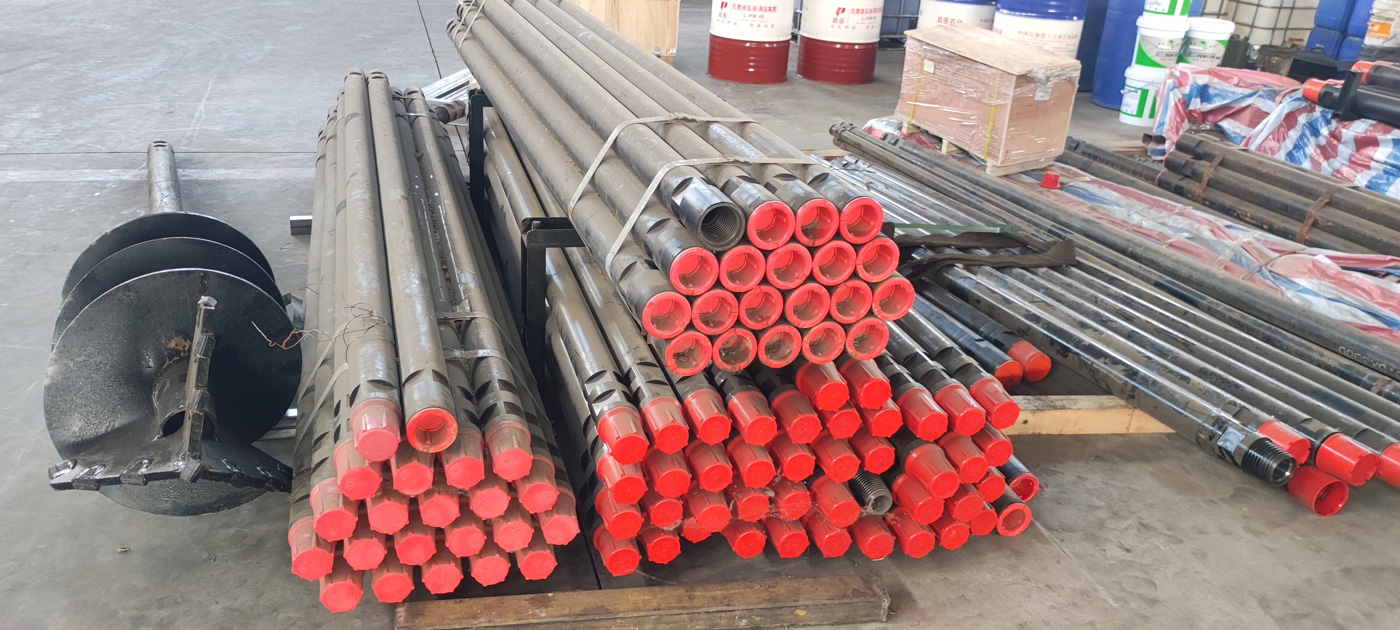

Khi chọn cần khoan cho giếng nước, các thông số danh nghĩa như Φ102×6m thường được đánh giá "có phù hợp hay không" như một tổng thể. Trên thực tế, đường kính ngoài 102 mm và chiều dài 6 m nói về hai vấn đề khác nhau: yếu tố trước quyết định cần khoan này có thể lắp với loại mũi khoan, đường kính lỗ khoan và hệ thống dụng cụ khoan nào; yếu tố sau quyết định nó có thể lắp vào hành trình cột khoan và kết cấu kẹp giữ của giàn khoan này hay không. Tách riêng hai kích thước mới biết được điều kiện nào có thể đối chiếu trong tài liệu, điều kiện nào phải quay về giàn khoan và hiện trường để đo đạc.
Đường kính ngoài 102 mm ràng buộc mối quan hệ lắp ghép, không phải năng lực khoan
Tài liệu liệt kê 102 mm là một trong những thông số đường kính ngoài cần khoan phổ biến trong khoan thăm dò giếng nước, và nêu rõ đối với các dự án cần cân bằng giữa năng lực khoan, độ bền thân cần và tính phổ dụng, thông số này có thể dùng làm cần khoan phối hợp cho nhiều loại giàn khoan giếng nước. Cần lưu ý rằng "cân bằng" mô tả vị trí của nó về tính phổ dụng, không phải cam kết hiệu suất cho một địa tầng hay một đường kính lỗ khoan cụ thể.
Đường kính ngoài thực sự ràng buộc các lớp lắp ghép sau:
- Quan hệ với đường kính lỗ khoan: đường kính ngoài cần khoan phải nhỏ hơn đường kính lỗ khoan và chừa ra kênh thải mùn và khe hở vành khuyên; tài liệu không đưa ra giá trị đường kính lỗ khoan tối thiểu hoặc khe hở vành khuyên tương ứng với 102 mm, không thể từ đường kính ngoài suy trực tiếp ra "lắp với đường kính lỗ khoan bao nhiêu".
- Kết nối với mũi khoan, búa đập: tài liệu ghi rõ cần khoan này có thể dùng với công nghệ khoan xoay hoặc khoan đập, nhưng thông số mũi khoan hoặc búa đập cụ thể phải xác nhận cùng với hình thức đầu nối.
- Tính phổ dụng với hệ thống dụng cụ khoan hiện có: tài liệu mô tả 102 mm là thông số phổ biến, nghĩa là dễ tìm được bộ phận tương ứng trong dụng cụ khoan hiện có, nhưng "phổ biến" không đồng nghĩa với việc có thể kết nối trực tiếp với bất kỳ giàn khoan nào.
Chiều dài 6 m trước hết phải qua được cửa ải tháp khoan và kẹp giữ
Tài liệu mô tả chiều dài 6 m rất trực tiếp: chiều dài đơn cần có lợi cho việc giảm số lần nối cần trong quá trình khoan, nâng cao hiệu quả vận hành liên tục; đồng thời nhắc rõ rằng khi sử dụng thực tế, cần kết hợp hành trình cột khoan, kết cấu kẹp giữ và không gian làm việc hiện trường để xác nhận cần khoan 6 m có phù hợp với thiết bị hay không.
Câu này vạch rõ ranh giới của vấn đề chiều dài. 6 m là chiều dài thân cần khoan, không phải chiều dài giàn khoan có thể đẩy trong một lần. Nếu hành trình cột khoan nhỏ hơn 6 m, một cần khoan đơn không thể hoàn thành việc hạ hoặc nâng toàn bộ trong một hành trình cấp tiến; nếu kết cấu kẹp giữ không khớp với đường kính ngoài và kích thước đầu nối của cần khoan, khâu nối tháo cần không thể tiến hành bình thường; nếu không gian làm việc hiện trường không đủ, việc nâng hạ thân cần 6 m cũng bị hạn chế.
Ngược lại, nếu hành trình giàn khoan và điều kiện kẹp giữ đều có thể chứa được đơn cần 6 m, thì mới có thể đưa yếu tố giảm số lần nối cần vào vận hành thực tế. Tài liệu không đưa ra con số cụ thể về số lần giảm, cũng không đưa ra mức tăng hiệu quả, phần này chỉ có thể do thông số giàn khoan cụ thể và tổ chức thi công quyết định.
Cấp thép và ren: hai lựa chọn cần thông tin điều kiện làm việc mới xác định được
Tài liệu đưa ra ba cấp thép tùy chọn DZ50, R780, G105, và nêu rõ cấp thép cụ thể nên được xác nhận dựa trên mô-men xoắn giàn khoan, độ sâu giếng, địa tầng và điều kiện sử dụng. Đây là lựa chọn có điều kiện, không phải chọn theo giá hay theo thói quen. Ba cấp thép được liệt kê song song trong tài liệu, không đưa ra giá trị độ bền của từng loại, do đó không thể dựa vào đó để phán đoán một cấp thép phù hợp với một khoảng độ sâu giếng nào.
Về ren, tài liệu ghi rõ có thể tùy chỉnh loại ren theo thông số giàn khoan, yêu cầu thi công và phương thức kết nối; hình thức đầu nối là đầu nối tiêu chuẩn API hoặc phối hợp theo yêu cầu. Khi đặt hàng nên cung cấp model giàn khoan, đường kính ngoài cần khoan hiện có, chiều dài đơn cần, loại ren, mục đích khoan và địa tầng thi công; nếu không xác định được thông số ren, có thể cung cấp ảnh đầu nối và kích thước then chốt để đối chiếu. Vai trò của những thông tin này là đưa "tùy chỉnh" về kích thước có thể đối chiếu, chứ không phải để xử lý sau khi giao hàng.
Đưa hai kích thước vào cùng một bảng đối chiếu
Sau khi tách riêng đường kính ngoài và chiều dài, có thể liệt kê song song các điều kiện đã biết và hạng mục cần xác nhận, tránh việc chỉ ghi một model khi hỏi giá.
| Hạng mục đối chiếu | Thông tin tài liệu cung cấp | Điều kiện cần xác nhận thêm |
|---|---|---|
| Đường kính ngoài 102 mm | Một trong những thông số phổ biến trong khoan giếng nước, có thể dùng với khoan xoay hoặc khoan đập | Đường kính lỗ khoan mục tiêu và khe hở vành khuyên; thông số mũi khoan hoặc búa đập đi kèm |
| Chiều dài 6 m | Có lợi cho việc giảm số lần nối cần; phải khớp với hành trình cột khoan, kết cấu kẹp giữ, không gian làm việc | Kích thước cụ thể của hành trình cột khoan và kết cấu kẹp giữ |
| Cấp thép | DZ50 / R780 / G105 tùy chọn | Mô-men xoắn giàn khoan, độ sâu giếng, địa tầng và điều kiện sử dụng |
| Ren và đầu nối | Hỗ trợ tùy chỉnh; đầu nối tiêu chuẩn API hoặc phối hợp theo yêu cầu | Thông số đầu nối hoặc kích thước ren của cần khoan hiện có, ảnh đầu nối |
| Kịch bản áp dụng | Giếng tưới nông nghiệp, giếng cấp nước công nghiệp, giếng cấp nước đô thị, thăm dò nước ngầm | Phạm vi độ sâu giếng cụ thể tương ứng với mô tả "từ nông đến trung bình" |
"Từ nông đến trung bình" ở dòng cuối bảng là cách diễn đạt nguyên văn của tài liệu, không đưa ra khoảng mét. Nếu độ sâu giếng của dự án gần với giới hạn trên của mô tả này, chỉ dựa vào tài liệu cần khoan là không đủ để phán đoán, cần xem xét cùng với năng lực giàn khoan, tổ hợp dụng cụ khoan và điều kiện địa tầng.
Ranh giới áp dụng và phần tài liệu chưa viết
Tài liệu nêu rõ cần khoan này có thể dùng cho các dự án như giếng nước tưới nông nghiệp, cấp nước trang trại, nước công nghiệp, công trình nước uống đô thị và thăm dò nước ngầm, đáp ứng nhu cầu thi công giếng nước từ nông đến trung bình phổ biến; đồng thời nhắc rằng điều kiện địa chất, thông số giàn khoan, tổ hợp dụng cụ khoan, góc khoan và phương thức vận hành khác nhau sẽ ảnh hưởng đến hiệu quả sử dụng thực tế và tuổi thọ của cần khoan, cuối cùng lấy điều kiện hiện trường và kết quả khớp kỹ thuật thực tế làm chuẩn.
Các hạng mục sau không có giá trị hoặc kết luận trong tài liệu hiện có, thuộc nội dung cần xác nhận với nhà sản xuất trước khi đặt hàng: phạm vi đường kính lỗ khoan khuyến nghị và khe hở vành khuyên tương ứng với đường kính ngoài 102 mm; chỉ tiêu cơ học của từng cấp thép trong ba loại; yêu cầu giới hạn dưới cụ thể của chiều dài 6 m đối với hành trình cột khoan; chu kỳ gia công ren tùy chỉnh và phương thức kiểm tra có thể đối chiếu. Về bảo vệ, tài liệu đề cập có thể dùng dầu chống gỉ và nắp bảo vệ ren để bảo vệ cần khoan và đầu nối trong vận chuyển, thông số phổ biến có thể sắp xếp giao hàng theo tình hình tồn kho — hai điều này thuộc sắp xếp cung ứng và vận chuyển, không cấu thành cam kết về tuổi thọ sử dụng trong lỗ khoan.
Vì vậy, để đánh giá cần khoan này có dùng được hay không, thứ tự không phải là xem model trước, mà là trước tiên tập hợp đủ ba yếu tố: đường kính lỗ khoan mục tiêu, điều kiện cột khoan và kẹp giữ của giàn khoan, thông số đầu nối hiện có, sau đó xem cấp thép và ren tùy chỉnh có nằm trong ba yếu tố này hay không. Một khi đoạn ràng buộc của đường kính ngoài và chiều dài đã khớp, phần còn lại mới là vấn đề giá cả và thời gian giao hàng.
