Đặt “hệ thống lấy mẫu xoáy ba trong một” và “lấy mẫu RC thông thường” cạnh nhau để so sánh dễ biến thành việc xếp hạng cao thấp về cấu hình thiết bị. Cách tiếp cận thực tế hơn là xem điều gì xảy ra sau khi mùn khoan từ đáy lỗ khoan trở về mặt đất: trong quy trình RC thông thường, sau khi mùn khoan về đến miệng lỗ khoan, nhân viên hiện trường thường phải lần lượt thu gom, chia mẫu và đóng bao; hệ thống ba trong một thì nối tách xoáy, chia mẫu đại diện và đóng bao mẫu thành một quy trình liên tục. Tài liệu trên trang này mô tả WR600RC-CS3 là “kết nối trực tiếp việc hồi lưu mùn khoan, tách xoáy, chia mẫu và đóng bao mẫu”, do đó sự khác biệt tập trung ở các công đoạn sau miệng lỗ khoan, chứ không phải ở phương thức phá đá dưới đáy lỗ khoan.
Cần nói rõ một giới hạn trước: cả hai quy trình đều thu được mẫu mùn khoan trong lỗ khoan, không phải mẫu lõi khoan nguyên vẹn. Khoan RC lấy mẫu theo khoảng lấy mẫu cố định, ví dụ cứ mỗi 1 m hoặc mỗi 2 m thu một túi, điều này không thay đổi dù có dùng hệ thống ba trong một hay không.
Sự khác biệt tập trung ở những công đoạn nào
Theo đường đi của mùn khoan từ trong lỗ khoan đến túi mẫu, có thể chia hai quy trình thành sáu công đoạn: hồi mẫu, tách, chia mẫu, đóng bao, vệ sinh, ghi chép. Bốn công đoạn đầu là khác biệt về cách kết nối quy trình, hai công đoạn sau là yêu cầu quản lý mà cả hai quy trình đều phải đối mặt.
Công đoạn 1: Đường hồi mẫu và yêu cầu liên tục giống nhau
Dù có dùng hệ thống ba trong một hay không, lỗ khoan RC cấp 600 m đều yêu cầu mùn khoan có thể liên tục trở về mặt đất qua ống trong của cần khoan hai thành. WR600RC-CS3 khuyến nghị áp suất làm việc 1,6–6 MPa, lượng khí tiêu thụ 16–75 m³/phút; phần áp suất này không chỉ để dẫn động búa RC mà còn phải bảo đảm mùn khoan liên tục về đến hệ thống xoáy. Tài liệu cũng chỉ ra rằng biểu hiện thường gặp khi lưu lượng gió không đủ là hồi mẫu giảm, hồi mẫu chậm và tích tụ mùn khoan dưới đáy lỗ khoan, vì vậy khi chọn máy nén khí cần xem xét độ sâu lỗ khoan, đường kính lỗ khoan và độ cao so với mực nước biển. Ở công đoạn này, hai quy trình không có khác biệt.
Công đoạn 2: Cách tổ chức tách khí – rắn
Trong lấy mẫu RC thông thường, sau khi mùn khoan về đến miệng lỗ khoan cần một công đoạn chuyển tiếp tách hoặc thu gom, rồi mới vào chia mẫu. Hệ thống ba trong một thì sau khi mùn khoan trở về sẽ trực tiếp vào hệ thống xoáy để tách khí – rắn. Khác biệt nằm ở chỗ bước này được tích hợp vào đường ống liên tục, giảm số lần mùn khoan lộ ra và chuyển dịch trên mặt đất. Tài liệu diễn đạt là “giảm đổ mẫu thủ công và trung chuyển lần hai”; đây là khác biệt về tổ chức quy trình, không phải cam kết bổ sung về tính đại diện của mẫu.
Công đoạn 3: Kết nối ở công đoạn chia mẫu
Hệ thống ba trong một bố trí chia mẫu đại diện và tách xoáy trong cùng một quy trình liên tục. Trong quy trình thông thường, chia mẫu thường diễn ra sau thu gom, thuộc công đoạn được sắp xếp riêng. Tài liệu trên trang này không đưa ra giá trị cụ thể về độ chính xác chia mẫu, cũng không đưa ra quy cách tỷ lệ chia mẫu, vì vậy độ chính xác chia mẫu, tỷ lệ rút gọn và căn cứ xác định tính đại diện vẫn cần xác nhận bằng văn bản với nhà sản xuất, không thể thay thế bằng dữ liệu của model khác.
Công đoạn 4: Tính liên tục ở công đoạn đóng bao
Tài liệu cho thấy hệ thống ba trong một nối trực tiếp việc đóng bao mẫu ngay sau chia mẫu, phù hợp với dự án thăm dò khoáng sản có lượng mẫu mỗi ngày lớn. Trong quy trình thông thường, đóng bao thường được thực hiện riêng sau chia mẫu. Đối với dự án lấy mẫu liên tục theo khoảng cố định, đóng bao càng gắn chặt với khoan và hồi mẫu thì càng ít gián đoạn nhịp lấy mẫu; nhưng số lượng mẫu có thể xử lý mỗi ca phụ thuộc vào tổ chức hiện trường, tài liệu không đưa ra giá trị năng lực xử lý.
Công đoạn 5: Yêu cầu vệ sinh áp dụng như nhau cho cả hai quy trình
Tài liệu chỉ rõ rằng giữa các đoạn khoáng hóa khác nhau, nếu mùn khoan còn sót lại không được vệ sinh kịp thời sẽ làm tăng nguy cơ nhiễm bẩn mẫu. Mỗi lần dừng khoan, đổi lỗ khoan hoặc bước vào vùng lấy mẫu then chốt mới, cần kiểm tra bên trong xyclon, bộ chia mẫu và ống mềm hồi mẫu xem có còn sót lại gì không. Hệ thống ba trong một nâng cao hiệu quả kết nối quy trình, không thể hủy bỏ công đoạn vệ sinh; còn quy trình thông thường cũng cần thực hiện vệ sinh tương tự trên dụng cụ thu gom và chia mẫu.
Công đoạn 6: Yêu cầu ghi chép và truy xuất mẫu không thay đổi
Mỗi túi mẫu cần ghi số lỗ khoan, số hiệu mẫu, độ sâu bắt đầu – kết thúc, ngày và ca; ghi chép hiện trường phải khớp với túi mẫu; nếu dự án áp dụng chế độ QA/QC, còn phải đặt mẫu lặp, mẫu chuẩn và mẫu trắng theo yêu cầu. Những yêu cầu này không giảm đi vì quy trình lấy mẫu được tích hợp, mà ngược lại do nhịp vận hành liên tục nhanh hơn nên yêu cầu đồng bộ ghi chép càng trực tiếp hơn.
Đối chiếu sáu công đoạn
| Công đoạn | Quy trình lấy mẫu RC thông thường | Hệ thống lấy mẫu xoáy ba trong một |
|---|---|---|
| Hồi mẫu | Mùn khoan trở về miệng lỗ khoan qua ống trong của cần khoan hai thành | Cũng trở về qua ống trong, sau đó vào hệ thống xoáy |
| Tách | Thu gom ở miệng lỗ khoan rồi tách riêng | Sau khi trở về thì tách khí – rắn trực tiếp |
| Chia mẫu | Sắp xếp riêng sau thu gom | Nối liền với tách xoáy và đóng bao thành quy trình liên tục |
| Đóng bao | Thực hiện riêng sau chia mẫu | Nối trực tiếp ngay sau chia mẫu |
| Vệ sinh | Cần vệ sinh dụng cụ thu gom và chia mẫu | Cần vệ sinh xyclon, bộ chia mẫu và ống mềm hồi mẫu |
| Ghi chép | Ghi nhãn theo số lỗ khoan, độ sâu, số hiệu | Yêu cầu giống nhau, nhịp nhanh hơn thì càng phụ thuộc ghi chép đồng bộ |
Những điều kiện nào ảnh hưởng đến biểu hiện thực tế của khác biệt này
Hệ thống ba trong một hướng đến kết nối ở công đoạn lấy mẫu trên mặt đất, còn điều kiện trong lỗ khoan vẫn quyết định bản thân việc hồi mẫu có ổn định hay không. Tài liệu đề cập rằng đới đứt gãy nứt vỡ và khe nứt lớn sẽ gây rò gió, mùn khoan có thể lưu lại trong lỗ khoan rồi trở về tập trung, khiến tương quan giữa mẫu và độ sâu thực tế trở nên kém chính xác. Khi đó, dù dùng quy trình lấy mẫu nào, cũng nên giảm tốc độ khoan, duy trì làm sạch lỗ khoan và ghi chép riêng ở đoạn bất thường; khi cần thiết có thể dùng bọt, ống chống hoặc biện pháp xử lý rò gió khác.

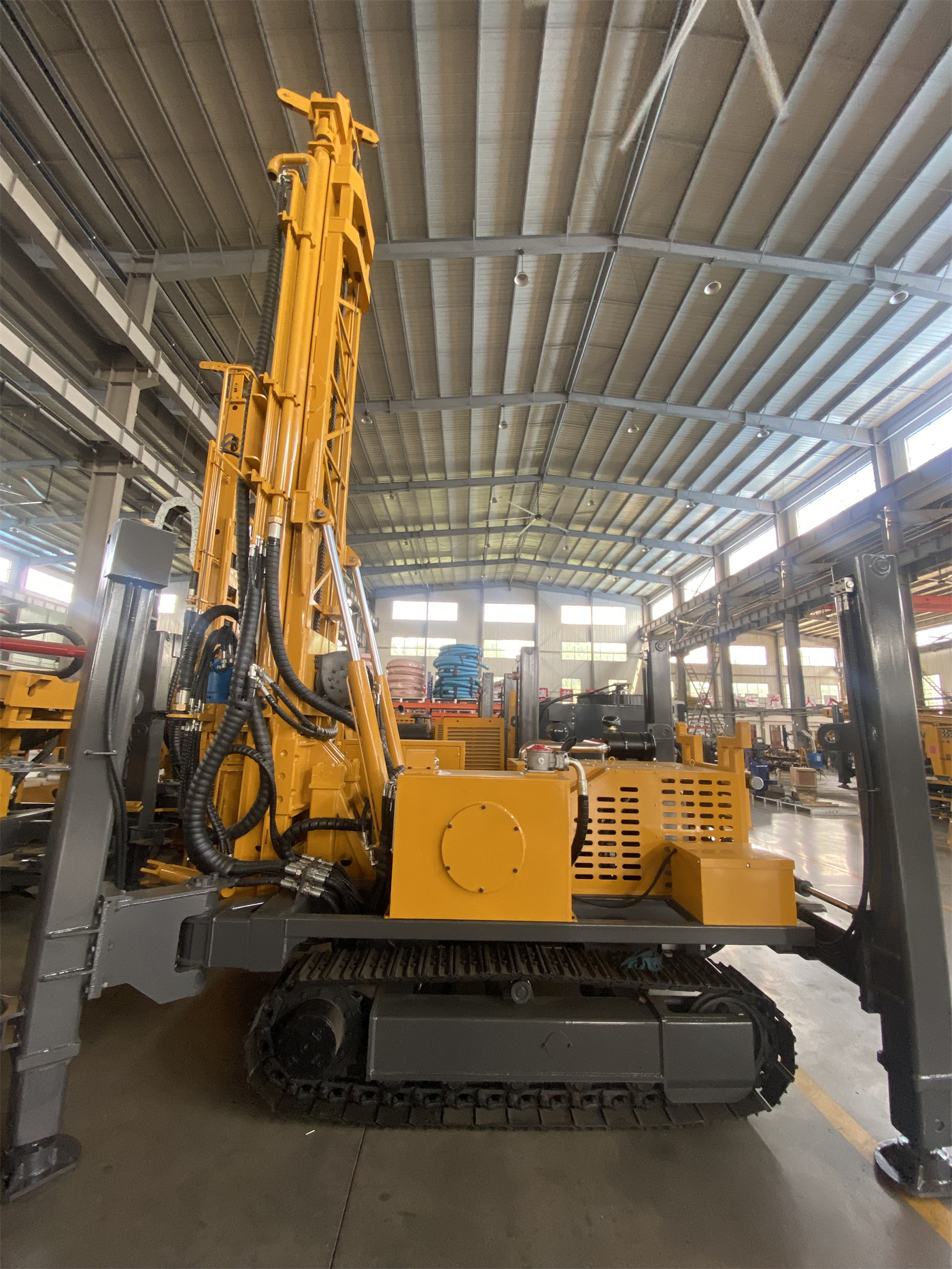

Ngoài ra, WR600RC-CS3 hỗ trợ ba phương thức: búa RC, búa DTH và khoan xoay bằng dung dịch khoan, độ sâu khoan tối đa 600 m, đường kính lỗ khoan 105–450 mm; độ sâu khoan thực tế sẽ thay đổi theo đường kính lỗ khoan, trọng lượng cần khoan hai thành, năng lực máy nén khí và điều kiện địa tầng. Khi đường kính lỗ khoan và độ sâu lỗ khoan tiến gần đến giá trị cao, lượng khí cần cho hồi mẫu và nguy cơ rò gió trong lỗ khoan cùng tăng lên; hệ thống ba trong một có thể cải thiện quy trình trên mặt đất, không thể thay thế việc đánh giá trạng thái hồi mẫu trong lỗ khoan.
Những nội dung cần xác nhận riêng trước khi mua
- Độ chính xác chia mẫu, phương thức rút gọn và căn cứ xác định tính đại diện; tài liệu trên trang này không đưa ra giá trị cụ thể, cần xác nhận bằng văn bản với nhà sản xuất.
- Danh mục bộ phận bảo trì hằng ngày và phụ tùng thay thế của hệ thống ba trong một; tài liệu chỉ đề cập yêu cầu vệ sinh xyclon, bộ chia mẫu và ống mềm hồi mẫu.
- Hiện trường còn cần máy nén khí, túi mẫu và xe vận chuyển đi kèm; sàn khoan nên dự trù đủ diện tích để bảo đảm đường ống hồi mẫu thông suốt và lối đi cho nhân viên an toàn.
- Nếu dự án áp dụng chế độ QA/QC, yêu cầu thiết lập mẫu lặp, mẫu chuẩn và mẫu trắng nên theo phương án chất lượng của dự án.
Gói gọn khác biệt giữa hai quy trình trong một câu: cách phá đá dưới đáy lỗ khoan và cách mùn khoan trở về cơ bản giống nhau; sau khi mùn khoan lên mặt đất, hệ thống ba trong một biến tách, chia mẫu và đóng bao thành động tác liên tục, còn quy trình thông thường chia các động tác này thành công đoạn độc lập. Khác biệt này ảnh hưởng đến nhịp lấy mẫu hiện trường và cách tổ chức nhân lực, không thay đổi yêu cầu quản lý rằng mẫu phải được đánh dấu theo độ sâu và truy xuất từng đoạn.
