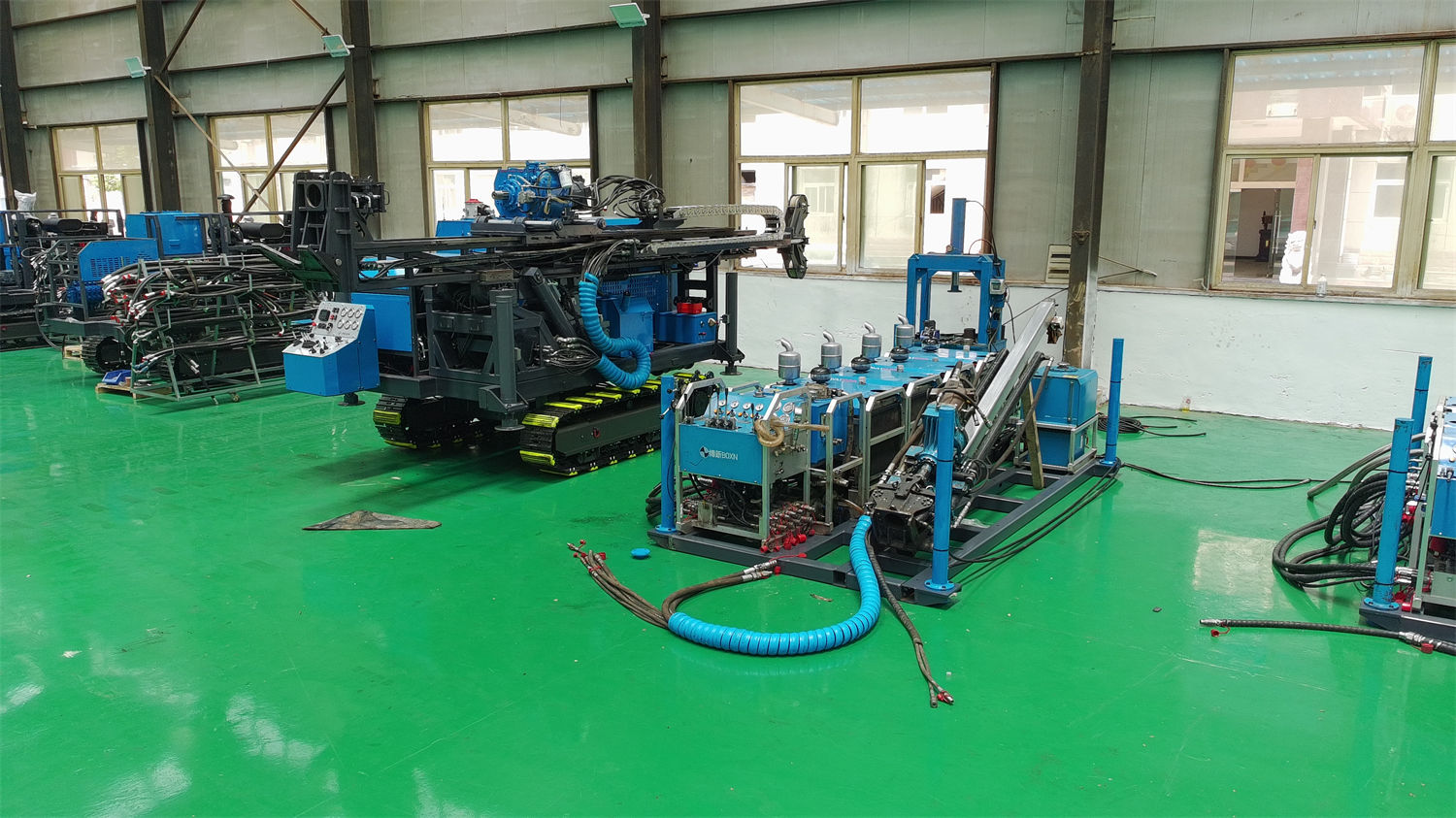

Khi mua máy khoan lõi phân ly di động cấp 800 mét như CR800P, việc lực nâng có "đủ dùng" hay không không thể chỉ nhìn vào một con số. Thông số CR800P được công bố trên trang này: lực đẩy 67 kN, lực nâng 130 kN, chiều sâu tham khảo NQ 800 m, BQ 920 m, HQ 380 m, hành trình cấp tiến 1,8 m, mô-men xoắn tối đa đầu động lực 980 N·m, tốc độ tối đa 1200 rpm, dung lượng cáp tời 1000 m (cáp 6 mm). Những dữ liệu này cho thấy phạm vi năng lực danh định của thiết bị, nhưng khi ma sát lỗ khoan sâu tăng thì dự phòng còn lại bao nhiêu phụ thuộc vào tổ hợp cần khoan, đường kính lỗ, góc lỗ và tình trạng trong lỗ, cần kiểm tra từng mục trước khi mua.
Trước tiên phân biệt lực đẩy và lực nâng đảm nhận nhiệm vụ gì
Trong khoan lõi bằng cáp, hệ thống cấp tiến đảm nhận hai hướng tác động: đẩy xuống để mũi khoan cắt đá, nâng lên để rút cần khoan và xử lý sự cố trong lỗ. Lực đẩy 67 kN và lực nâng 130 kN của CR800P không đối xứng, lực nâng rõ ràng lớn hơn lực đẩy, điều này liên quan đến đặc điểm trọng lượng cần khoan và ma sát thành lỗ tích lũy không ngừng trong lỗ sâu.
Lỗ càng sâu, cột cần càng nặng; ma sát thành lỗ lại chịu ảnh hưởng của tính nguyên vẹn địa tầng, độ xiên lỗ, mạt đá còn lại và hiệu quả bôi trơn của bùn. Tổng lực cản khi nâng thường lớn hơn lực đẩy cần thiết khi hạ mũi khoan, do đó khi mua nên chú ý đến sự phù hợp giữa lực nâng với chiều sâu lỗ và quy cách cần khoan, chứ không nên cộng trừ đơn giản hai con số.
Hiểu thế nào về dự phòng của lực nâng 130 kN trong lỗ sâu
Tài liệu trên trang này mô tả lực nâng CR800P như sau: khi độ sâu lỗ tăng, trọng lượng cần khoan và ma sát thành lỗ sẽ tăng dần, năng lực nâng không chỉ dùng cho việc rút cần bình thường mà còn cung cấp một mức dự phòng nhất định cho xử lý cần khoan ở đoạn lỗ sâu hơn. Ở đây không đưa ra "phần trăm dự phòng" hay giá trị tính toán dưới địa tầng cụ thể, nhà mua không nên tự áp dụng một hệ số cố định nào.
Ranh giới có thể xác nhận là: chiều sâu tham khảo NQ của CR800P là 800 m, HQ là 380 m. Trọng lượng trên đơn vị chiều dài và diện tích vành khuyên của cần HQ lớn hơn NQ, cùng lực nâng thì chiều sâu hỗ trợ được nhỏ hơn, điều này phù hợp với thông số chiều sâu HQ thấp hơn. Khi mua nên xác nhận từng mục với nhà sản xuất về quy cách cần khoan dự kiến, chiều sâu lỗ, góc lỗ, chứ không chỉ dùng "máy khoan 800 mét" để khái quát tất cả đường kính.
Lực cản bất thường nên kiểm tra trước chứ không nên kéo mạnh
Tài liệu nêu rõ: nếu xuất hiện lực cản bất thường, nên kiểm tra thành lỗ và trạng thái tuần hoàn trước, chứ không nên tiếp tục kéo mạnh. Điểm này đáng để xác nhận với nhà sản xuất như ranh giới vận hành trong trao đổi mua hàng, bao gồm lực kẹp tối đa của bộ kẹp 130 kN, khả năng thông qua 54–127 mm có phù hợp với cần khoan sử dụng hay không, và quy trình xử lý chuẩn khi gặp kẹt cần.
Sự phối hợp giữa lực đẩy 67 kN và mô-men xoắn 980 N·m
Lực đẩy quyết định tải trọng dọc trục mà mũi khoan tác động lên đáy lỗ, mô-men xoắn quyết định khả năng cắt quay. Đầu động lực CR800P có mô-men xoắn tối đa 980 N·m, tốc độ tối đa 1200 rpm, hành trình cấp tiến 1,8 m, chiều dài cần khoan áp dụng 1 m hoặc 1,5 m, đường kính cần khoan tối đa 114 mm.
Hướng điều chỉnh mà tài liệu đưa ra là: trong đá cứng nguyên vẹn, duy trì hiệu quả cắt của mũi khoan kim cương thông qua tốc độ và áp lực khoan hợp lý; khi vào đoạn lỗ nứt nẻ, phong hóa mạnh hoặc ma sát cao, giảm tốc độ và lực đẩy thích hợp để tránh tắc mũi khoan hoặc kẹt trong lỗ. Điều này cho thấy lực đẩy 67 kN không phải giá trị cố định dùng đến giới hạn trong mọi địa tầng, khi mua nên xác nhận thiết bị có phương thức điều khiển tốc độ và lực đẩy có thể điều chỉnh tại hiện trường hay không. Phương thức điều khiển của CR800P là điều khiển trực tiếp bằng tay.
Ảnh hưởng của tời cáp và thông số bùn đến tính liên tục trong lỗ sâu
Hiệu quả khoan lõi bằng cáp ở lỗ sâu liên quan trực tiếp đến khả năng nâng ống trong. Tời cáp CR800P có dung lượng cáp 1000 m (cáp 6 mm), tốc độ nâng 116 m/min, lực nâng tang rỗng 11,5 kN, lực nâng tang đầy 5,6 kN. Với chiều sâu lỗ cấp 800 mét, dung lượng cáp 1000 m có dự phòng nhất định, có thể giảm hạn chế trong quá trình nâng ống trong ở lỗ sâu. Tài liệu cũng lưu ý, trước khi thi công mỗi ngày nên kiểm tra trọng điểm kết nối đầu cáp và hư hỏng cáp thép, khi mua có thể xác nhận với nhà sản xuất về quy cách cáp và chu kỳ thay thế đề xuất.
Về đơn nguyên bùn, bơm bùn CR800P là bơm cao áp piston, dẫn động thủy lực, lưu lượng bùn 100 L/min, áp suất 7 MPa, tốc độ máy khuấy 1500 rpm, lượng khuấy 1,2 m³/min. Đối với trường hợp nứt nẻ phát triển, nước hồi không ổn định hoặc vận chuyển mạt đá khoảng cách dài trong lỗ trung sâu, áp suất bùn cao hơn có lợi cho duy trì tuần hoàn; nhưng thi công thực tế vẫn nên điều chỉnh theo đường kính lỗ, tính chất đá và tình trạng mất dung dịch, tài liệu không đưa ra giá trị áp suất bơm đề xuất cho địa tầng cụ thể, phần này cần xác nhận kết hợp với điều kiện hiện trường.
Điểm kiểm tra góc lỗ, chiều dài cần khoan và vận chuyển phân ly
CR800P hỗ trợ góc khoan 45°–90°, trong kịch bản mỏ vàng, mỏ lithium vùng núi có thân quặng nghiêng, có thể điều chỉnh góc lỗ để nâng cao hiệu quả xuyên quặng. Cần lưu ý, lỗ xiên sẽ thay đổi phân bố lực và ma sát của cần khoan trong lỗ, khi mua nên xác nhận với nhà sản xuất về phạm vi góc lỗ dự kiến, góc lỗ ở chỗ sâu nhất, chứ không nên mặc định thông số lỗ thẳng có thể áp dụng trực tiếp cho lỗ xiên.
Chiều dài cần khoan áp dụng là 1 m hoặc 1,5 m, cho thấy máy này được cấu hình cần khoan ngắn theo hướng phân ly di động. Lỗ càng sâu, số lần nối và tháo cần càng nhiều, tỷ lệ thời gian phụ trợ tăng lên. Nhà mua cần đánh giá cùng lúc chiều sâu thiết kế một lỗ, tiến độ kế hoạch trung bình ngày và phương thức nối cần, đồng thời xác nhận với nhà sản xuất về tồn kho cần khoan và số lượng phối hợp đề xuất.

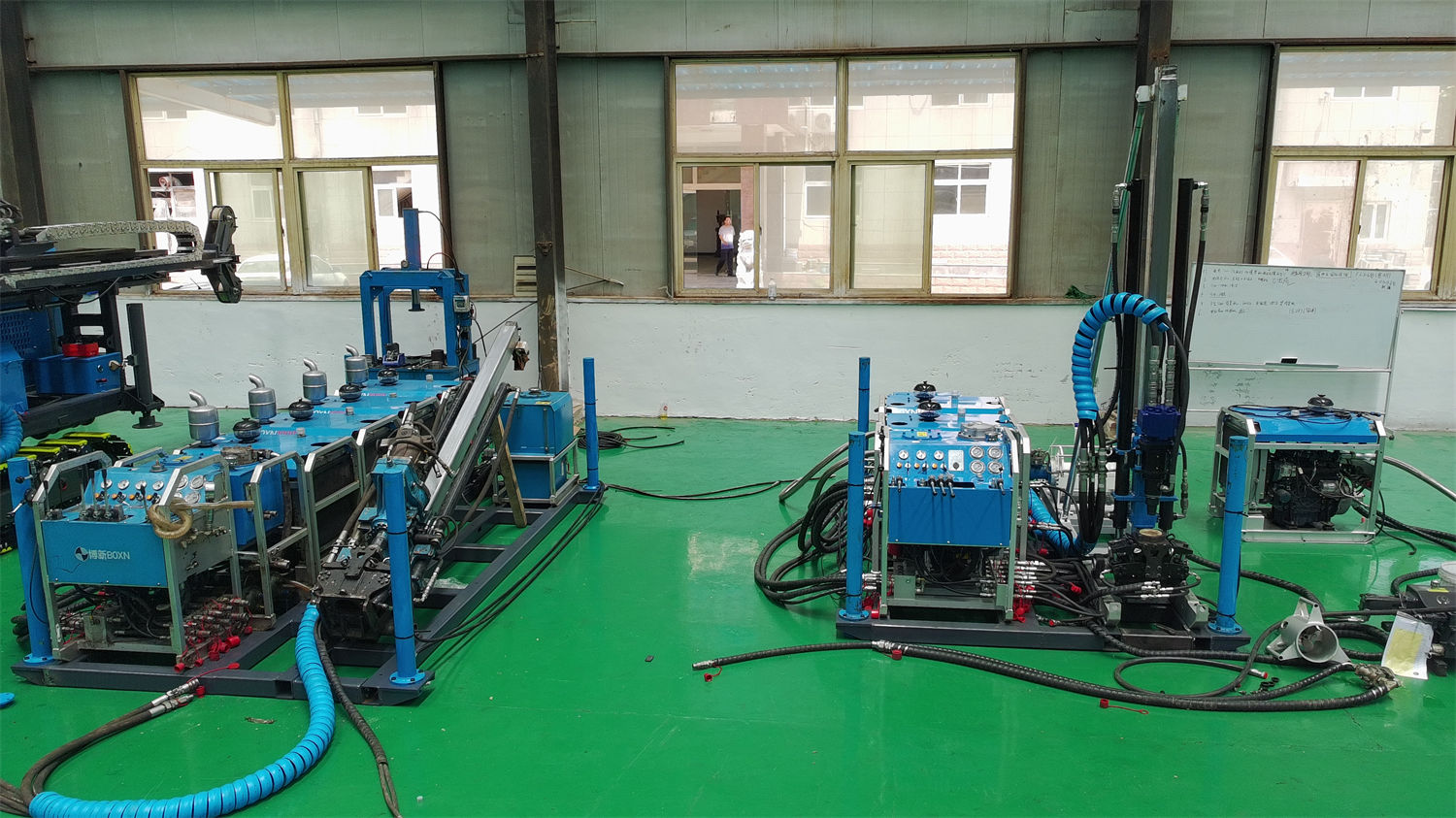

Trọng lượng tham khảo của các mô-đun kết cấu phân ly: đơn nguyên động lực 180–260 kg, đơn nguyên vận hành 140 kg, đơn nguyên dầu thủy lực (kể cả dầu) 160 kg, đơn nguyên bùn 95 kg, tổng trọng lượng 1380 kg. Những dữ liệu này có thể dùng để đánh giá phương thức vận chuyển và tổ chức tháo lắp vùng núi, nhưng tài liệu không đưa ra thời gian lắp ráp hiện trường và yêu cầu nhân lực, phần này thuộc nội dung cần xác minh.
Sự phù hợp giữa cấu hình động lực và điều kiện hiện trường
Hình thức động lực CR800P là động cơ diesel hoặc động cơ điện, yêu cầu công suất động cơ diesel ≥99 kW, thương hiệu động cơ diesel có thể chọn Kubota, Cummins, Yunnei, Yuchai; cấu hình động cơ điện là 22 kW × 3, tốc độ động cơ 3000 / 1450 rpm. Vùng núi xa xôi cần xem xét vận chuyển nhiên liệu, điều kiện phát điện và nguồn lực bảo trì; nếu nền tảng mỏ cố định có nguồn điện ổn định, có thể đánh giá phương án điện để giảm áp lực bảo trì động cơ và lưu trữ, vận chuyển nhiên liệu.
Thông số hệ thống thủy lực: lưu lượng bơm chính 160 L/min, áp suất bơm chính 25 MPa, lưu lượng bơm phụ 10 L/min, áp suất bơm phụ 17 MPa, dung tích thùng dầu chính 180 L, phương thức làm mát bằng nước hoặc gió. Thi công lâu dài nên quan sát nhiệt độ dầu thủy lực và hệ thống tản nhiệt, đồng thời vệ sinh két tản nhiệt kịp thời theo tình trạng bụi hiện trường.
Các mục nên lập thành bảng kiểm tra trước khi mua
| Mục kiểm tra | Thông số đã công bố | Nội dung cần xác nhận với nhà sản xuất |
|---|---|---|
| Chiều sâu và đường kính khoan | BQ 920 m / NQ 800 m / HQ 380 m | Đề xuất cấu hình thực tế theo quy cách cần khoan, góc lỗ, chiều sâu kết thúc dự kiến |
| Hệ thống cấp tiến | Lực đẩy 67 kN, lực nâng 130 kN, hành trình 1,8 m | Tổ hợp cần khoan và ranh giới vận hành theo chiều sâu lỗ mục tiêu và địa tầng |
| Hệ thống quay | Mô-men xoắn tối đa 980 N·m, tốc độ tối đa 1200 rpm, đường kính cần khoan tối đa 114 mm | Nguyên tắc điều chỉnh tốc độ và áp lực khoan theo các loại đá khác nhau |
| Tời cáp | Dung lượng cáp 1000 m (6 mm), tốc độ nâng 116 m/min, tang rỗng 11,5 kN, tang đầy 5,6 kN | Chu kỳ kiểm tra cáp thép và tiêu chuẩn thay thế |
| Hệ thống bùn | Lưu lượng 100 L/min, áp suất 7 MPa, lượng khuấy 1,2 m³/min | Đề xuất điều chỉnh lưu lượng và áp suất bơm trong địa tầng nứt nẻ, mất dung dịch |
| Cấu hình động lực | Diesel ≥99 kW hoặc điện 22 kW×3 | Chọn loại theo điều kiện nhiên liệu, nguồn điện và nguồn lực bảo trì tại dự án |
| Vận chuyển và lắp ráp | Trọng lượng mô-đun phân ly 180–260 kg, 140 kg, 160 kg, 95 kg, tổng trọng 1380 kg | Ước tính đường vào, điều kiện nền tảng và số người, thời gian tháo lắp |
Do điều kiện địa chất thực tế, dụng cụ trong lỗ, góc khoan và phương thức vận hành có khác biệt, hiệu quả khoan cuối cùng, chiều sâu khoan và hiệu quả thu hồi lõi nên lấy điều kiện hiện trường làm chuẩn. Các thông số trong bài đều từ tài liệu CR800P trên trang này, không liên quan đến trường hợp khách hàng cụ thể hoặc dữ liệu giao dịch; trước khi quyết định mua nên kết hợp với thiết kế thăm dò dự án, trao đổi từng mục với nhà sản xuất về các nội dung cần xác nhận trong bảng trên.
