CR800UG

⛏️ CR800UG Máy khoan lõi đá thủy lực hoàn toàn bằng điện 800 mét dưới hầm mỏ

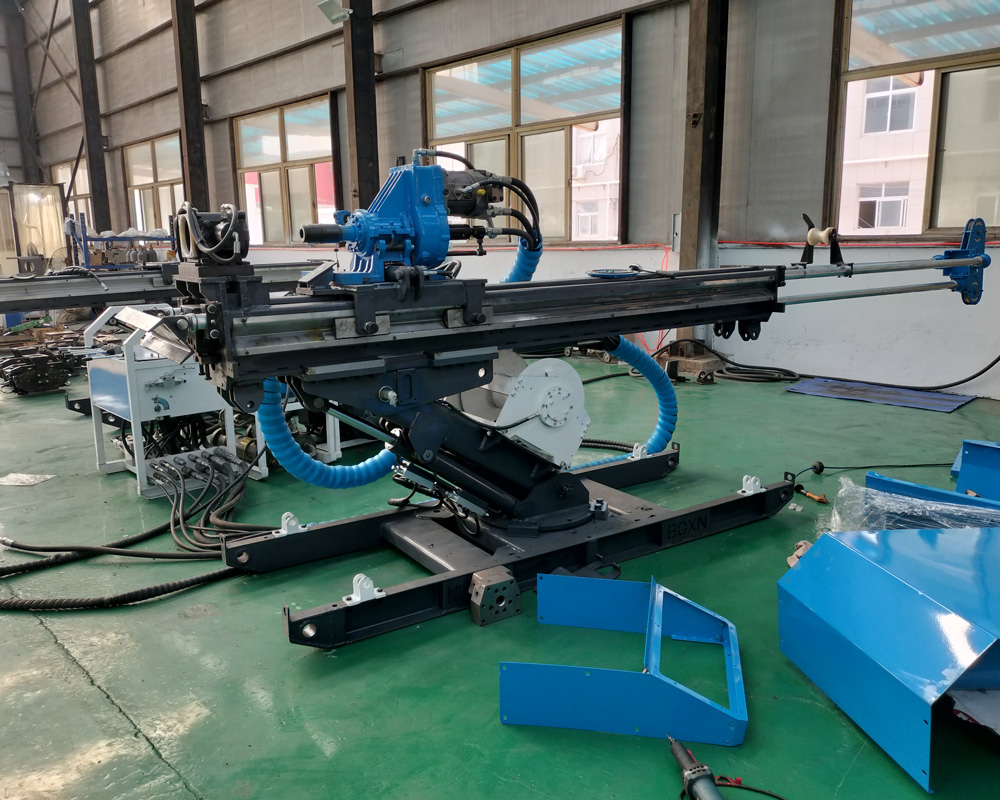

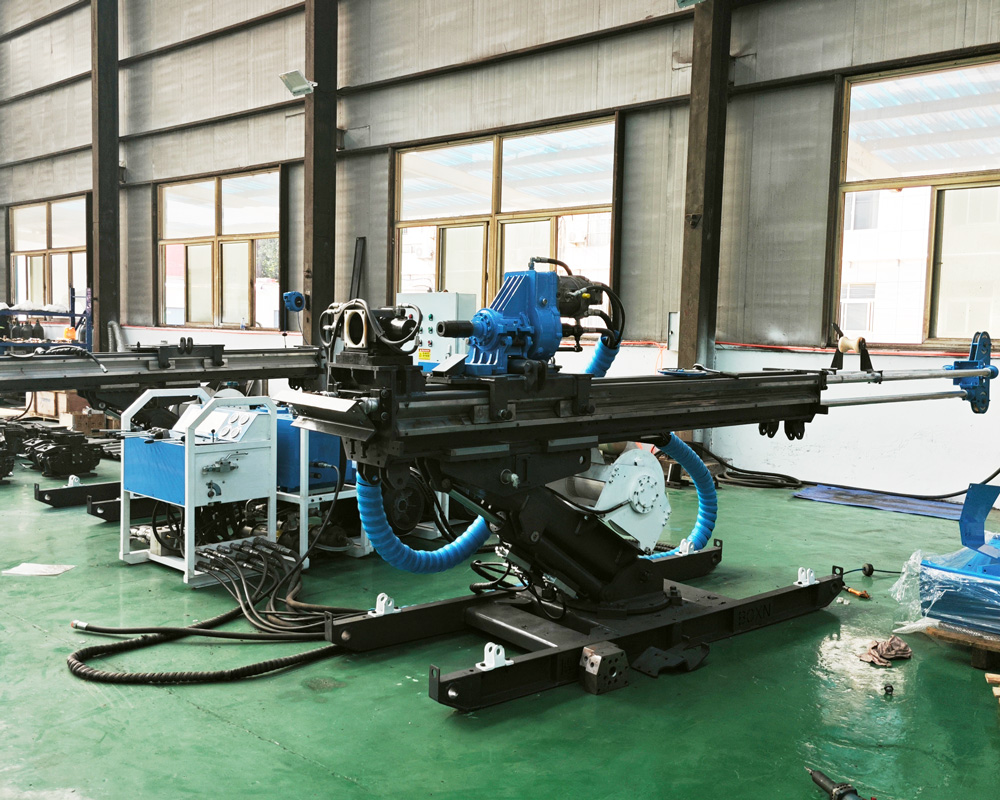

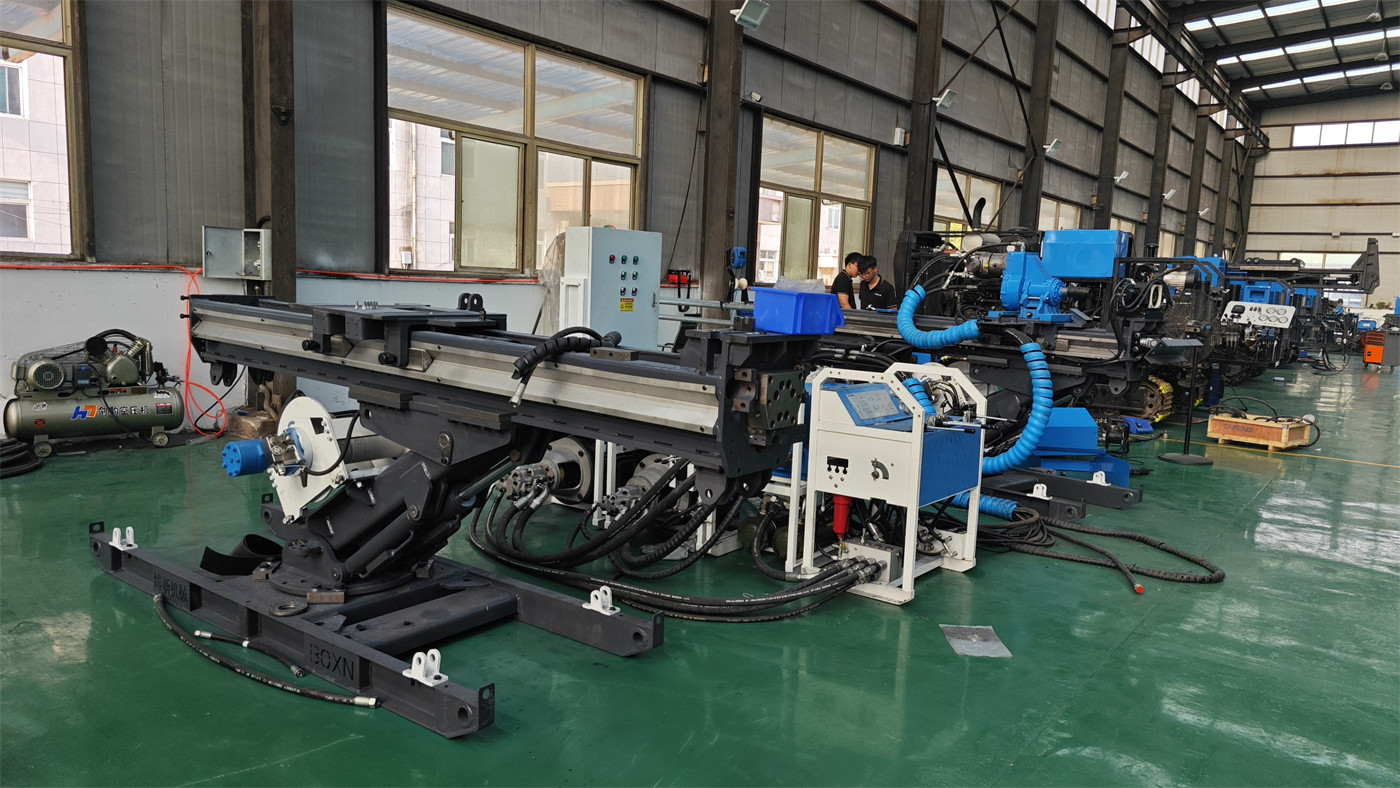

CR800UG là máy khoan lõi đá thủy lực hoàn toàn bằng điện được thiết kế cho các đường hầm mỏ, khu vực khoan dưới lòng đất và không gian hạn chế. Thiết bị sử dụng kết cấu mô-đun, có thể vận chuyển riêng trạm năng lượng, cơ cấu tiến, khung máy khoan, thùng dầu và bộ phận vận hành, sau đó lắp ráp tại khu vực khoan dưới hầm mỏ, phù hợp cho các đường hầm, đường ngang, đường dọc và khu vực khoan khai thác mà máy khoan bề mặt lớn không thể tiếp cận trực tiếp.

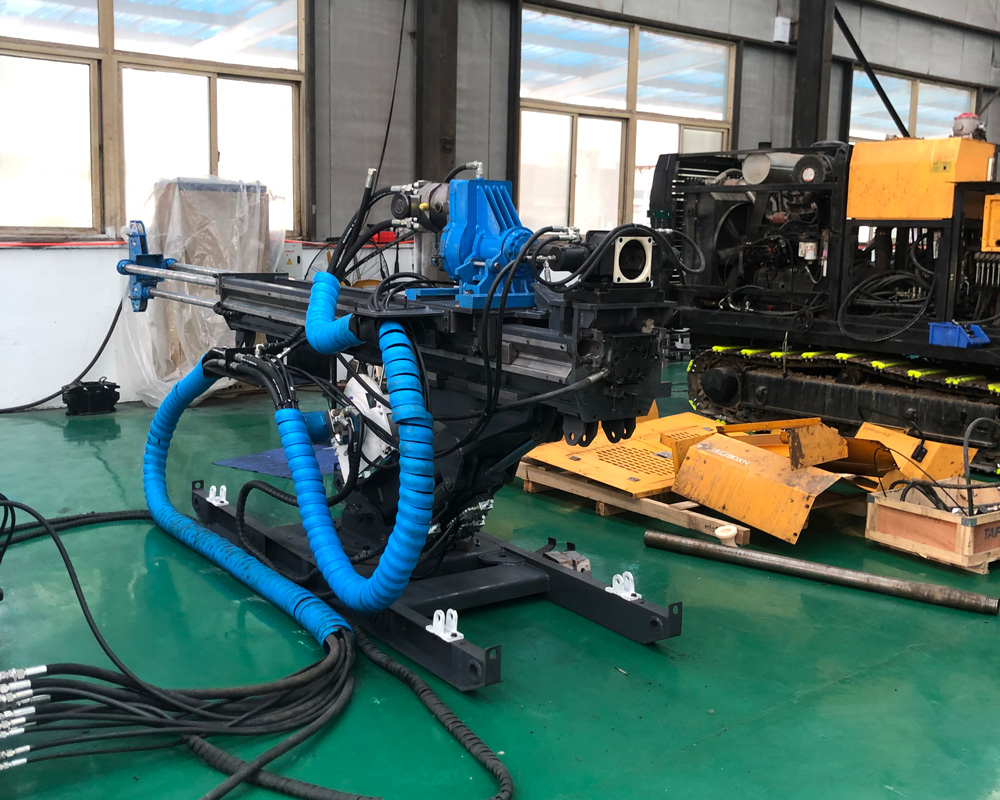

🚇 Đường hầm dưới lòng đất là môi trường hoạt động chính của thiết bị này

Không gian mỏ dưới lòng đất bị hạn chế bởi chiều rộng, chiều cao, bán kính quay vòng và phương thức vận chuyển. Thiết bị không chỉ cần có khả năng khoan mà còn phải xem xét vận chuyển và bố trí tại hiện trường. Các mô-đun của CR800UG có thể được vận chuyển theo từng đợt qua giếng nghiêng, lồng nâng, xe goòng hoặc hệ thống băng tải trong hầm mỏ đến điểm làm việc, giảm bớt hạn chế về không gian khi đưa máy lớn vào.

⚡ Động cơ điện phù hợp hơn cho hoạt động dưới lòng đất kín hoặc bán kín

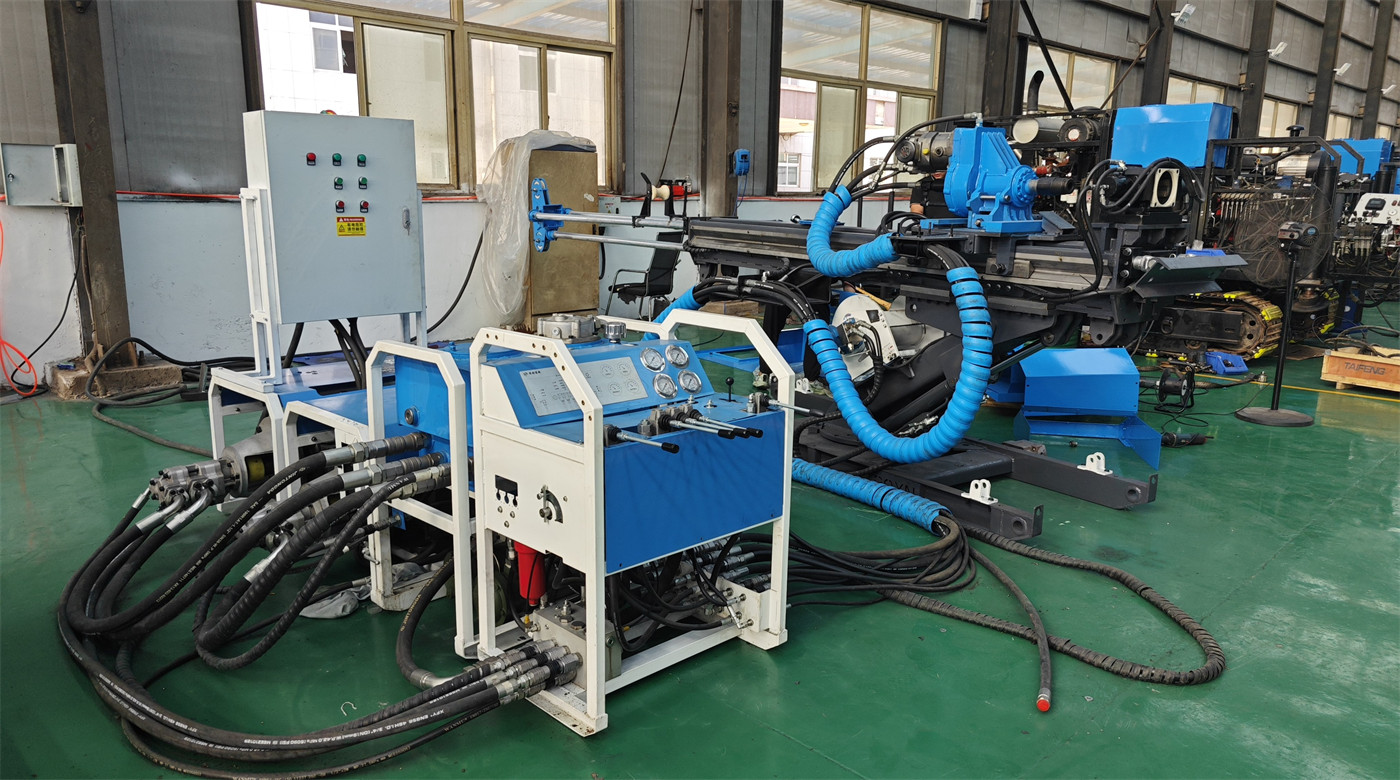

Hệ thống năng lượng sử dụng cấu hình động cơ 22 kW × 3 hoặc 30 kW × 2, lưu lượng hệ thống chính 200 L/phút, áp suất 210 bar. So với động cơ diesel, động cơ điện không tạo ra khí thải đốt cháy tại khu vực khoan, phù hợp hơn cho các mỏ dưới lòng đất có hệ thống cung cấp điện ổn định. Khi cấu hình thực tế, cần xác nhận phương án điện dựa trên điện áp, tần số, chiều dài cáp và phương pháp khởi động của mỏ.

⬇️ Độ sâu khoan tham khảo NQ 800 mét trong điều kiện 90°

Trong điều kiện tham khảo 90°, độ sâu khoan tham khảo BQ 920 m, NQ 800 m, HQ 380 m. Hướng này phù hợp để xác minh sự kéo dài của thân quặng, đứt gãy sâu, thay đổi đá vây quanh và tài nguyên thay thế tiềm năng từ mức khai thác hiện tại xuống sâu hơn.

➡️ Lỗ khoan ngang phù hợp hơn để kiểm soát thân quặng trực tiếp từ đường hầm

Trong điều kiện tham khảo 0°, độ sâu khoan tham khảo BQ 600 m, NQ 400 m, HQ 200 m. Lỗ khoan ngang có thể khoan trực tiếp từ đường ngang hoặc đường vận chuyển sang hai bên, dùng để xác định chiều dày thân quặng, ranh giới đá vây, chuyển động đứt gãy và tính liên tục của khoáng hóa, giảm bớt các đoạn lỗ khoan không hiệu quả từ bề mặt.

⬆️ Lỗ khoan hướng lên phù hợp để xác minh thân quặng phía trên và hướng nóc

Trong điều kiện tham khảo -90°, độ sâu khoan tham khảo BQ 350 m, NQ 200 m, HQ 150 m. Lỗ khoan hướng lên có thể được sử dụng để xác minh khoáng hóa phía trên đường hầm, cấu trúc nóc, tài nguyên phía trên khu vực khai thác hoặc các mục tiêu khó kiểm soát bằng lỗ khoan hướng xuống. Các mỏ khác nhau có thể có định nghĩa khác nhau về dấu dương/âm của góc, trước khi thi công chính thức, cần dựa trên hướng lắp đặt tại hiện trường và bản vẽ thiết kế.

🥇 Theo dõi mạch quặng và kiểm soát phẩm cấp trong mỏ vàng dưới lòng đất

Mỏ vàng dạng mạch và vàng biến đổi kiến tạo cần liên tục xác nhận hướng, độ dốc, chiều dày và sự thay đổi phẩm cấp của mạch quặng trong quá trình khai thác. CR800UG có thể sử dụng các đường hầm hiện có để bố trí các lỗ khoan đa hướng, xác định ranh giới thân quặng và cấu trúc bên trong thông qua lõi khoan liên tục, cung cấp cơ sở địa chất cho thiết kế khai trường, kiểm soát trụ bảo vệ và công tác đào lò tiếp theo.

🟠 Thăm dò bổ sung dưới lòng đất cho mỏ đồng, chì-kẽm và đa kim loại

Các mỏ đồng, chì-kẽm và đa kim loại dưới lòng đất thường cần khoan bổ sung liên tục xung quanh mức sản xuất để xác minh ranh giới thân quặng, vị trí đứt gãy và sự kéo dài khoáng hóa mới. Khoan dưới lòng đất gần mục tiêu hơn, có thể thu thập dữ liệu lõi khoan cục bộ tập trung hơn, có lợi cho việc cập nhật mô hình địa chất trong chu kỳ ngắn.

🧭 Khoan địa chất dự báo để xác định rủi ro phía trước đường hầm

Thiết bị cũng có thể được sử dụng để điều tra địa chất dự báo phía trước gương đào, xác định đứt gãy, đới phá hủy, lớp kẹp yếu và cấu trúc chứa nước thông qua lấy lõi. Đối với các khu vực có thể có nguy cơ đột thủy nước, mất ổn định đá vây hoặc thay đổi thạch học đột ngột, việc thu thập thông tin lõi khoan sớm có thể cung cấp cơ sở cho các phương án chống giữ, thoát nước và bơm vữa trước.

💧 Đứt gãy chứa nước và điều tra trước khi bơm vữa

Các khe nứt chứa nước và cấu trúc dẫn nước dưới lòng đất ảnh hưởng trực tiếp đến an toàn thi công mỏ. Thông qua lõi khoan, nước hồi và thay đổi áp suất bơm, có thể hỗ trợ đánh giá mức độ phát triển khe nứt và cấu trúc chứa nước. Thiết bị có thể tùy chọn bơm piston cao áp dòng 120, lưu lượng tối đa 120 L/phút, áp suất tối đa 70 bar, dùng để rửa và một số điều kiện tuần hoàn đặc biệt.

⚙️ Lực đẩy 65 kN và lực kéo lên 130 kN

Cơ cấu tiến sử dụng xi lanh thủy lực, hành trình 1800 mm, lực đẩy 65 kN, lực kéo lên 130 kN, tốc độ di chuyển nhanh 0,9 m/s. Trạng thái chịu lực của cột cần khoan đối với lỗ khoan ngang, hướng xuống và hướng lên là khác nhau, cần điều chỉnh thông số tiến và kéo về dựa trên hướng lỗ khoan, độ sâu và thay đổi ma sát.

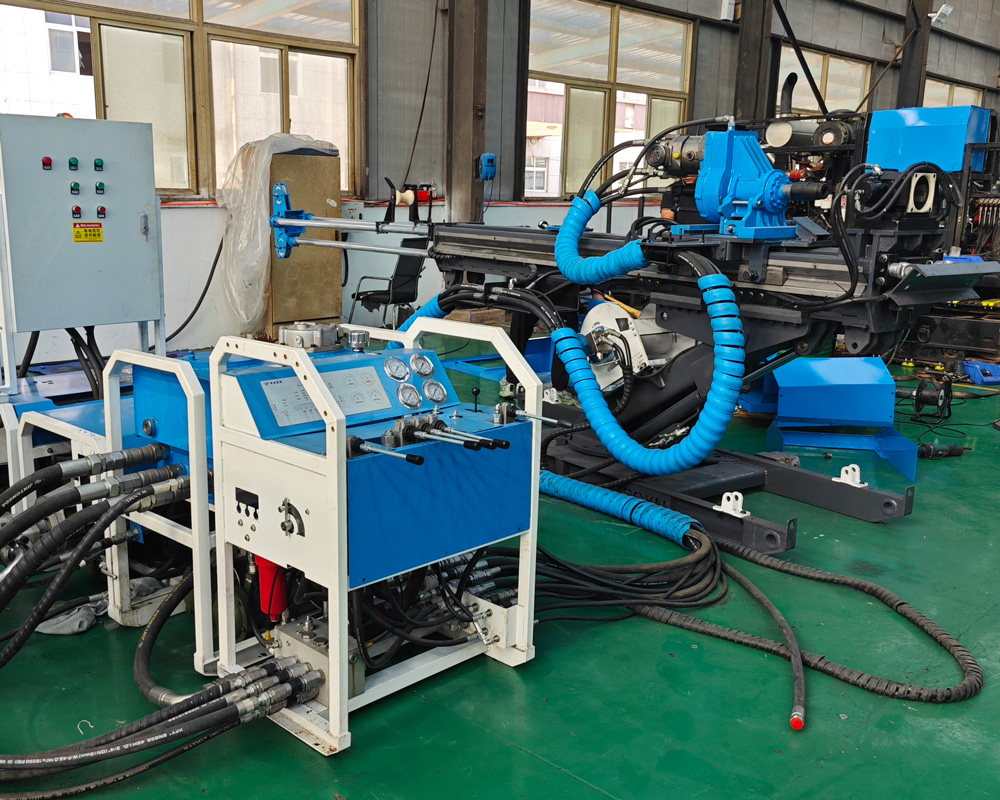

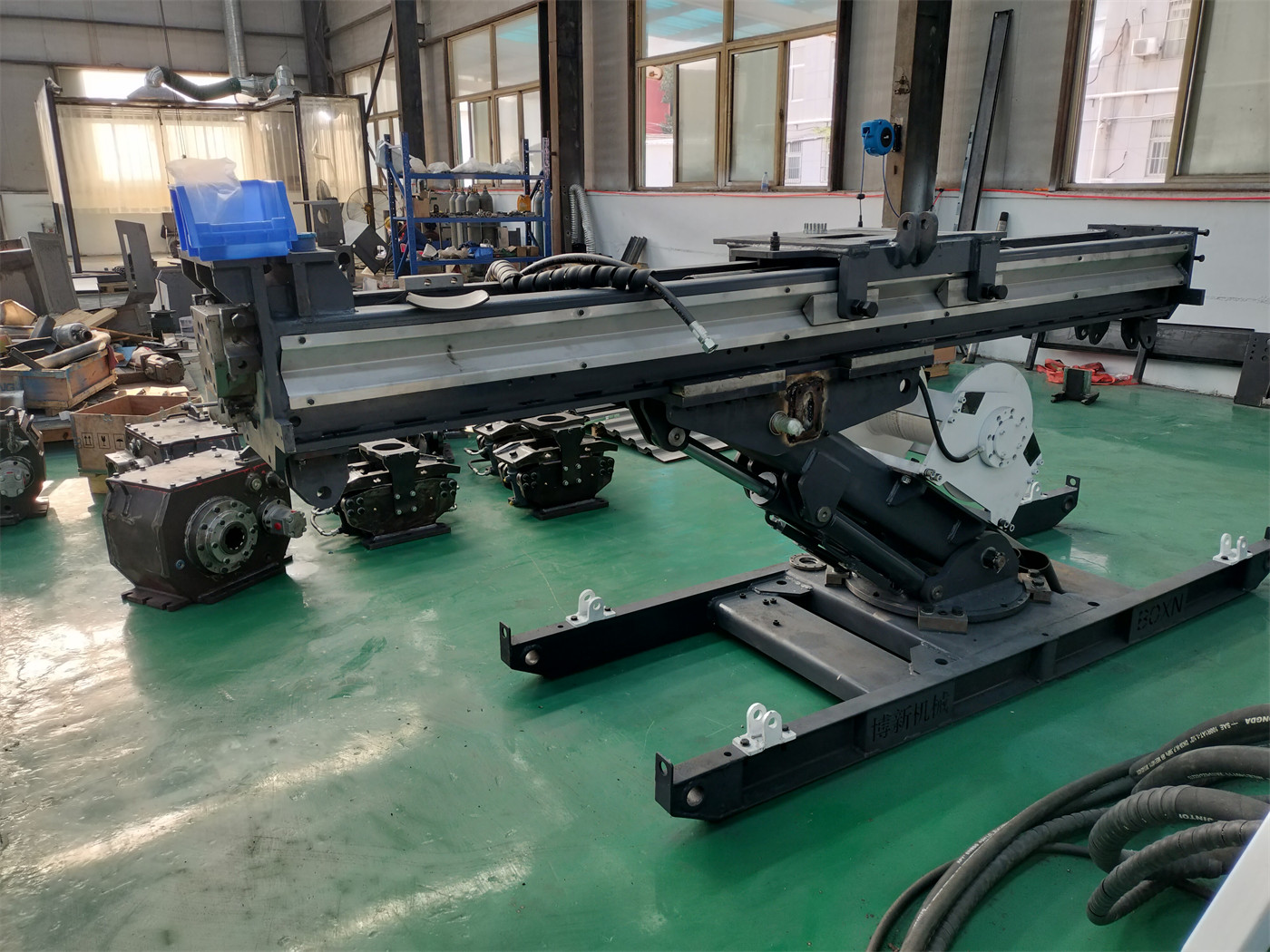

🔄 Đầu quay thủy lực truyền động trên với mô-men xoắn 600–1480 N·m

Đầu quay sử dụng truyền động thủy lực trên, tốc độ 0–1500 vòng/phút, dải mô-men xoắn 600–1480 N·m, được trang bị động cơ thủy lực biến thiên 107. Dải tốc độ rộng thuận tiện cho việc lựa chọn trạng thái làm việc theo các kích thước BQ, NQ, HQ và độ cứng của đá, điều chỉnh thông số giữa đá cứng nguyên khối và đoạn phá hủy.

🔒 Kẹp cần khoan lỗ thông 128 mm thuận tiện cho thao tác cần khoan dưới hầm mỏ

Kẹp cần khoan có kích thước cần khoan tối đa 108 mm, lỗ thông 128 mm, lực kẹp 80 kN. Không gian khu vực khoan dưới hầm mỏ hạn chế, thao tác tháo lắp cần khoan và cửa lỗ khoan tập trung, kẹp ổn định có thể giảm nguy cơ trượt cần khoan. Trong quá trình thi công, cần thường xuyên kiểm tra độ mòn của má kẹp và áp suất thủy lực.

🧵 Tời cáp 800 mét phù hợp cho lấy lõi bằng cáp dưới hầm mỏ

Hệ thống tời có dung lượng cáp 800 m, sử dụng cáp thép 6 mm. Tài liệu ghi chú lực nâng tối thiểu khi đầy tang là 800 N, lực nâng tối đa khi không tải là 1800 N, tốc độ nâng từ 1,8 m/s đến 4,8 m/s. Lấy lõi bằng cáp giảm việc tháo lắp toàn bộ cột cần khoan lặp đi lặp lại, có lợi cho việc giảm thời gian phụ trợ trong khoan lỗ trung bình và sâu dưới hầm mỏ.

🛢️ Hệ thống thủy lực 200 L/phút đáp ứng hoạt động phối hợp nhiều cơ cấu

Lưu lượng hệ thống chính 200 L/phút, áp suất 210 bar, lưu lượng bơm phụ 10 L/phút, áp suất tối đa 150 bar. Môi trường làm việc dưới hầm mỏ có độ ẩm, bụi và thay đổi nhiệt độ rõ rệt, cần liên tục kiểm tra độ sạch của dầu thủy lực, ống mềm cao áp, đầu nối và trạng thái lọc, ngăn ngừa ô nhiễm và rò rỉ ảnh hưởng đến độ tin cậy của thiết bị.

❄️ Thùng dầu làm mát bằng nước 100 L phù hợp cho khoan liên tục

Dung tích thùng dầu thủy lực 100 L, sử dụng hình thức làm mát bằng nước. Điều kiện lưu thông không khí dưới hầm mỏ hạn chế, làm mát bằng nước giúp kiểm soát nhiệt độ dầu thủy lực, nhưng phải đảm bảo cung cấp nước làm mát và bộ trao đổi nhiệt thông thoáng. Khi chất lượng nước kém, cần thường xuyên vệ sinh bộ trao đổi nhiệt để tránh đóng cặn làm giảm hiệu quả tản nhiệt.

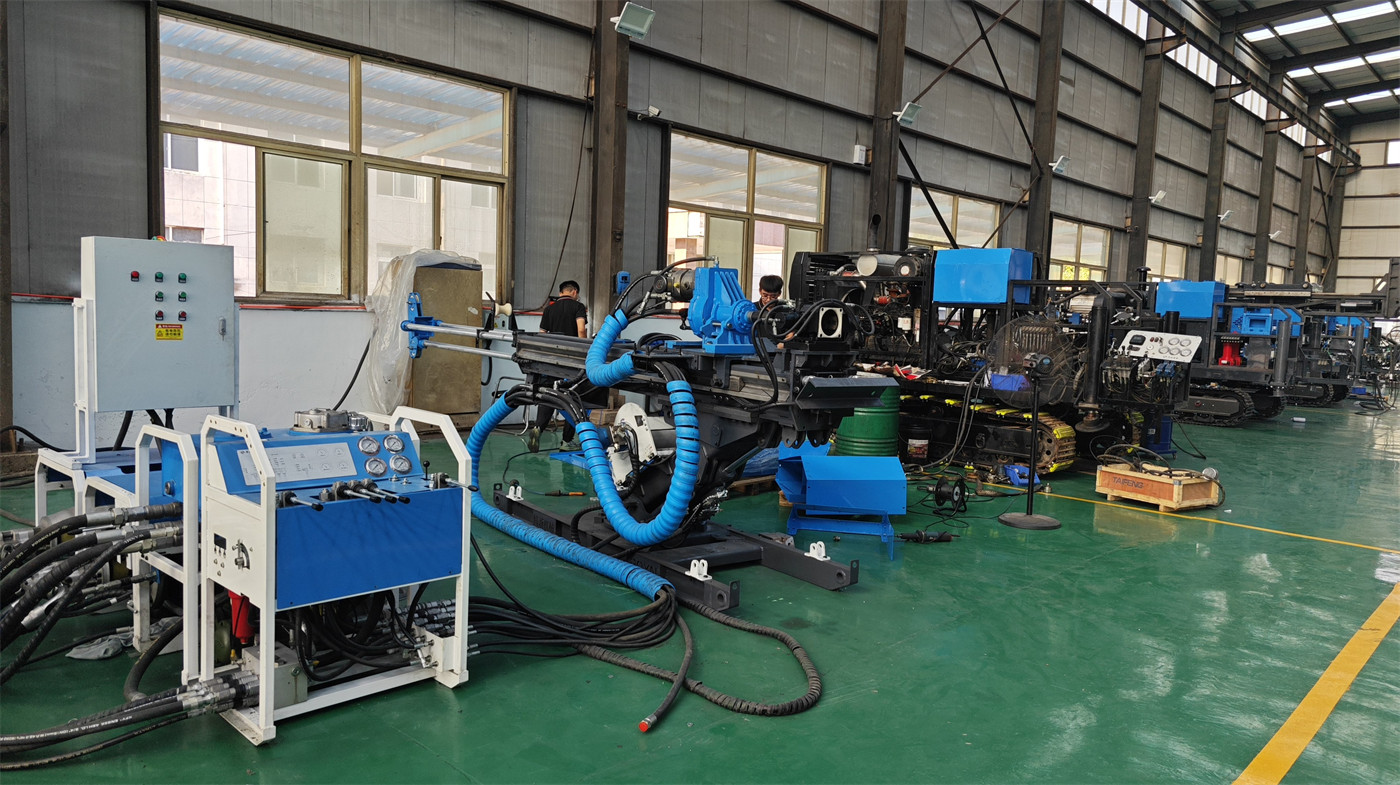

📦 Trọng lượng mô-đun thuận tiện cho tổ chức vận chuyển dưới hầm mỏ

Trọng lượng tham khảo của các mô-đun chính bao gồm trạm năng lượng 240/270 kg, cơ cấu tiến chính 130 kg, khung máy khoan 120 kg, bộ phận thùng dầu 120 kg và bộ phận vận hành 90 kg. Trước khi vận chuyển thực tế, cần xây dựng phương án bốc xếp dựa trên kích thước lồng nâng, độ dốc đường hầm, điều kiện đường ray và khả năng cẩu tại hiện trường.

🧱 Điều kiện đới phá hủy, lớp kẹp yếu và bùn đứt gãy

Khi gặp bùn đứt gãy, breccia hoặc đới phá hủy mạnh, cần rút ngắn hiệp khoan, giảm lực đẩy và quan sát sự thay đổi của nước hồi. Nếu cần, sử dụng ống chống, điều chỉnh dung dịch khoan hoặc xử lý theo từng đoạn. Trọng điểm của các loại địa tầng này là duy trì sự ổn định của thành lỗ khoan và tăng tỷ lệ thu hồi lõi hiệu quả, không chỉ đơn thuần theo đuổi tiến độ.

🛡️ Lưu ý khi lắp đặt và vận hành dưới hầm mỏ

Trước khi lắp đặt thiết bị, cần kiểm tra chống giữ nóc, hông và nền của khu vực khoan; khung máy khoan cần được cố định chắc chắn để tránh dịch chuyển thiết bị do phản lực khoan; cáp điện và ống thủy lực nên tránh xa lối vận chuyển và vách đá sắc nhọn; khi thi công lỗ khoan hướng lên và ngang, cần đặc biệt đề phòng rủi ro an toàn do cần khoan, ống lõi và chất lỏng cao áp gây ra.

⚠️ Yêu cầu về điện và chống nổ

Cấu hình động cơ thông thường không thể coi là cấu hình chống nổ. Trong môi trường mỏ than, mỏ khí hoặc môi trường dưới lòng đất có bụi dễ cháy, cần lựa chọn động cơ, tủ điều khiển điện, cáp và hệ thống bảo vệ có cấp chống nổ tương ứng theo quy định an toàn mỏ địa phương, không được sử dụng trực tiếp ở khu vực có yêu cầu chống nổ khi chưa được xác nhận.

📌 Ghi chú về dữ liệu thông số

Trong dữ liệu gốc, “trọng lượng bộ phận vận hành” có hai ghi chú khác nhau: trong bảng bộ phận vận hành là 130 kg, trong khi tổng hợp trọng lượng mô-đun chính là 90 kg. Bài viết này giữ nguyên ghi chú gốc trong bảng thông số, cấu hình cung cấp cuối cùng và trọng lượng thực tế nên dựa trên tài liệu xác nhận kỹ thuật chính thức.

Do điều kiện địa chất thực tế, dụng cụ trong lỗ khoan, góc khoan và phương pháp vận hành khác nhau, hiệu quả khoan cuối cùng, độ sâu và tỷ lệ thu hồi lõi nên dựa trên điều kiện hiện trường.

📊 Thông số kỹ thuật chính
