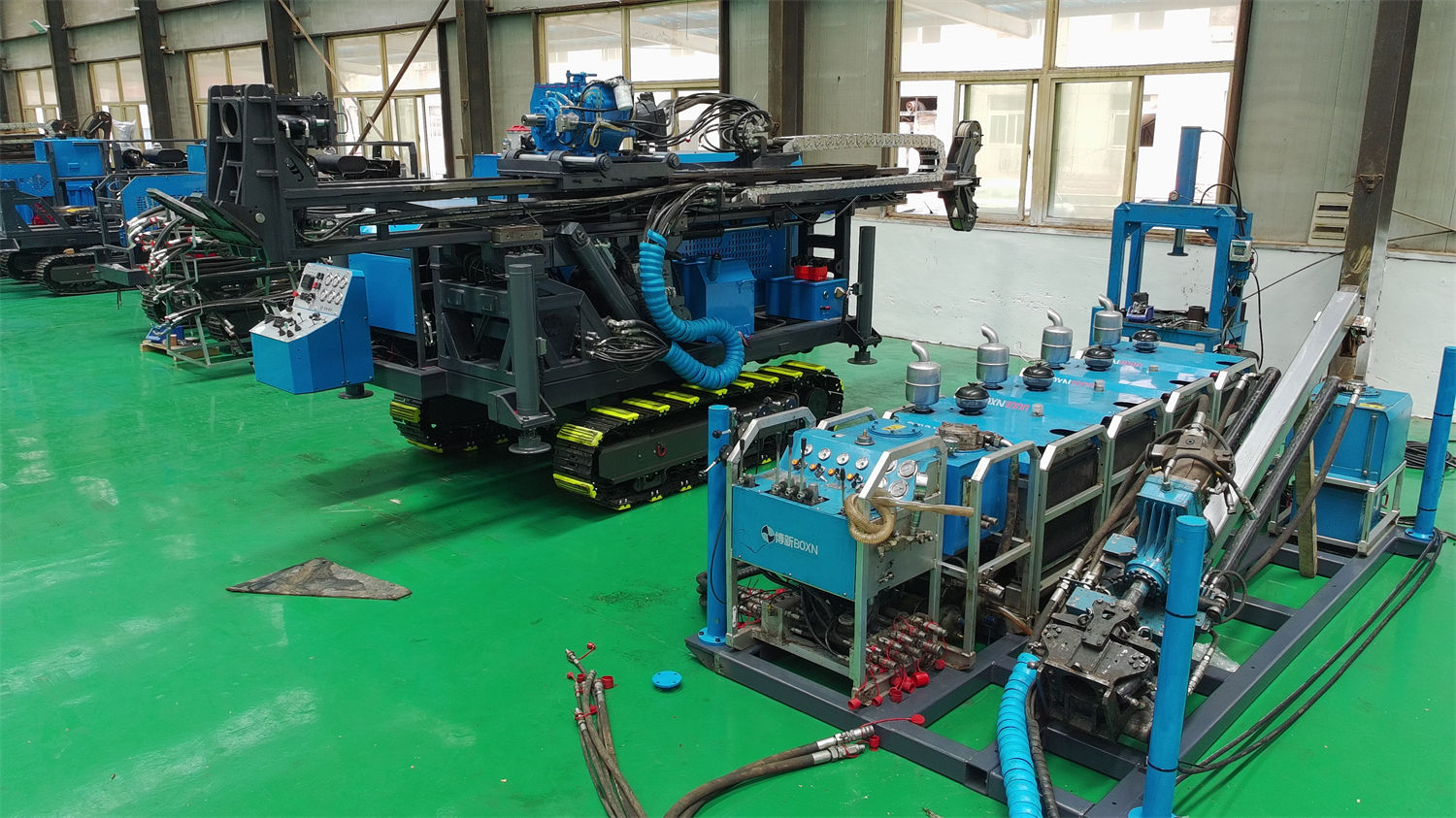

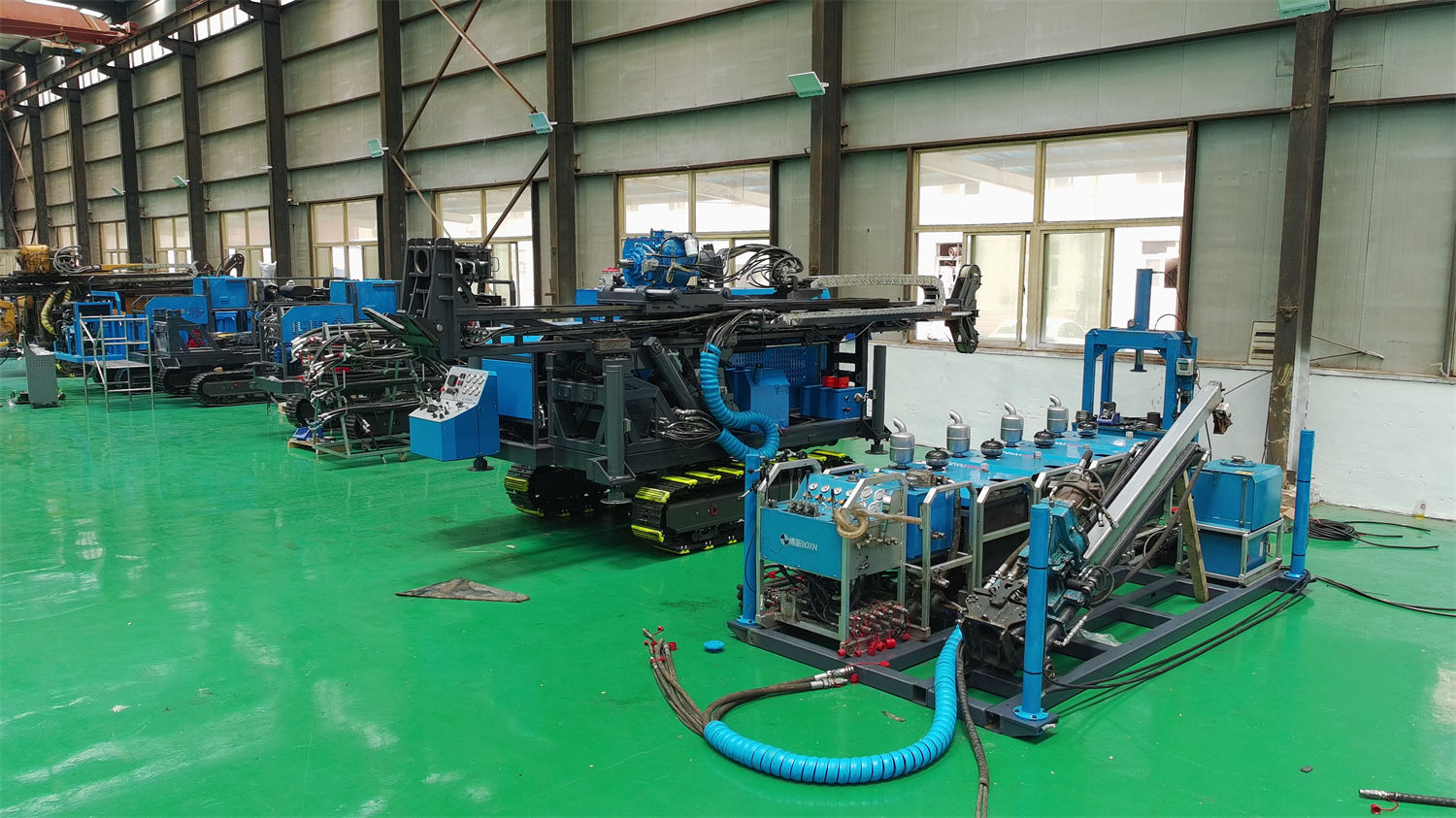

CR1000I là máy khoan lõi bánh xích hợp nhất thủy lực hoàn toàn 1000m, mô-men xoắn tối đa đầu động lực 1200 N·m, tốc độ tối đa 1350 rpm, góc khoan 45°–90°, độ sâu tham khảo cỡ N 1000 m, cỡ B 1200 m, cỡ H 500 m. Khi mua sắm đặt vào thân quặng cụ thể, thường cần làm rõ hai vấn đề trước: một là góc cắm thân quặng có phù hợp với phạm vi góc khoan không, hai là mô-men xoắn 1200 N·m có đủ dư lượng cho độ sâu lỗ và thông số cần khoan mục tiêu không. Dưới đây dựa trên tài liệu sản phẩm của trang này để triển khai.
I. Góc khoan 45°–90° là phạm vi, không phải góc khuyến nghị
Tài liệu cho thấy CR1000I hỗ trợ khoan trong phạm vi 45°–90°. Phạm vi này có nghĩa thiết bị có thể bố trí lỗ xiên đến lỗ gần thẳng, nhưng không đồng nghĩa mọi góc đều phù hợp như nhau trong mọi điều kiện thân quặng. Trước khi mua cần xem xét thế nằm thân quặng, vị trí xuyên quặng thiết kế và điều kiện mặt bằng miệng lỗ cùng nhau, chứ không chỉ dựa vào phạm vi góc để đánh giá thiết bị có đáp ứng mục tiêu địa chất không.
Sắp xếp nhu cầu bố trí lỗ theo góc cắm thân quặng
- Đối với thân quặng nghiêng, đứt gãy, mạch và đới khoáng hóa dạng lớp, tài liệu chỉ ra góc lỗ xiên hợp lý thường quan trọng hơn chỉ tăng độ sâu.
- Trong thăm dò mỏ vàng dạng mạch thạch anh, mỏ vàng biến đổi cấu tạo và thân quặng ẩn, tài liệu khuyến nghị bố trí lỗ xiên hoặc lỗ gần thẳng trong phạm vi 45°–90°, cố gắng cắt qua đới khoáng hóa với góc hợp lý hơn.
- Đối với pegmatit spodumene, mỏ kim loại hiếm và thân quặng dạng mạch, trọng tâm khoan thường là xác minh độ dày, hướng cắm, góc cắm và phần mở rộng sâu của mạch, có thể phối hợp khoan ở các góc khác nhau với thu thập lõi liên tục.
Tài liệu không đưa ra công thức tương ứng duy nhất giữa góc cắm thân quặng cụ thể và một góc khoan cụ thể. Bên mua trong giai đoạn hỏi giá có thể sắp xếp trước phạm vi thế nằm thân quặng mục tiêu, vị trí xuyên quặng dự kiến và điều kiện phương vị cho phép tại miệng lỗ, sau đó xác nhận với nhà sản xuất về phạm vi điều chỉnh góc cột khoan, bố trí miệng lỗ và ảnh hưởng của thi công lỗ xiên đến cần khoan, ống lõi.
Căn cứ đánh đổi giữa lỗ xiên và lỗ gần thẳng
Giá trị của lỗ xiên là để lỗ khoan cắt qua mục tiêu với góc hợp lý hơn; ưu điểm của lỗ gần thẳng là tương đối đơn giản về bố trí mặt bằng, hướng trọng lực cột khoan và lực cản trong lỗ. Tài liệu không cung cấp dữ liệu so sánh hiệu quả giữa hai phương thức, do đó phán đoán mua sắm nên quay về chính mục tiêu địa chất: nếu lỗ khoan lệch khỏi thân quặng mục tiêu hoặc đoạn xuyên quặng quá ngắn, chỉ tăng độ sâu có thể không thay thế được thiết kế góc. Điểm này tốt nhất nên làm rõ trong thỏa thuận kỹ thuật mua sắm dưới dạng hướng lỗ thiết kế và dung sai cho phép của góc.
II. Mối tương quan giữa mô-men xoắn 1200 N·m với độ sâu khoan và thông số cần khoan
Đầu động lực CR1000I sử dụng truyền động bánh răng, mô-men xoắn tối đa 1200 N·m, tốc độ tối đa 1350 rpm, tỷ số chuyển đổi bánh răng 1:3, và được trang bị dịch chuyển ngang thủy lực. Tài liệu giải thích cấu hình này vừa đáp ứng nhu cầu tốc độ cao của khoan lõi kim cương lỗ trung sâu, vừa giữ dư lượng mô-men xoắn ứng phó với thay đổi lực cản trong lỗ. Cần phân biệt rằng giới hạn mô-men xoắn và độ sâu khoan được không phải quan hệ một-một, năng lực thực tế còn chịu ảnh hưởng của thông số cần khoan, góc khoan, điều kiện địa tầng và lực cản trong lỗ.
Độ sâu tham khảo phân theo thông số
| Thông số lấy lõi | Độ sâu tham khảo |
|---|---|
| Cỡ B | 1200 m |
| Cỡ N | 1000 m |
| Cỡ H | 500 m |
Ba mục trong bảng là giá trị tham khảo được đưa ra trong thông số model của trang này. Cùng một thiết bị có độ sâu tham khảo khác nhau dưới các thông số lấy lõi khác nhau, khi mua không thể đánh đồng 1200 m của cỡ B với năng lực làm việc của cỡ H, cũng không thể áp dụng đơn giản 1000 m của cỡ N cho mọi tổ hợp đường kính lỗ.
Một số thông số cần kiểm tra cùng với mô-men xoắn
- Lực đẩy 63 kN, lực nâng 185 kN: tài liệu đề cập khi độ sâu lỗ tăng, trọng lượng cột khoan, ma sát thành lỗ và nguy cơ kẹt do địa tầng phức tạp đều tăng, lực nâng 185 kN cung cấp dự trữ năng lực cho nâng cần khoan sâu, xử lý lực cản trong lỗ và thu hồi dụng cụ.
- Đường kính lỗ thông kẹp giữ 127 mm, áp dụng cho cần khoan NQ, HQ, PQ, NTW, HTW: khi mua cần đối chiếu từng mục thông số cần khoan dự kiến sử dụng với phạm vi áp dụng của kẹp giữ.
- Chiều dài xử lý cần khoan 1,5 m, 2 m, 3 m: cần kiểm tra cùng với cấu hình cần khoan tại hiện trường, tháp khoan và không gian thao tác miệng lỗ.
- Dịch chuyển ngang thủy lực: tài liệu giải thích sau khi đầu động lực dịch chuyển ngang có thể cung cấp không gian thao tác trực tiếp hơn cho thao tác miệng lỗ, xử lý cần khoan và bảo trì.
III. Điểm xác nhận mua sắm khung gầm bánh xích hợp nhất, tời và hệ thống bùn
CR1000I tập trung tổ hợp động lực, hệ thống thủy lực, đầu động lực, cột khoan, tời, kẹp giữ và hệ thống tuần hoàn bùn trên cùng một nền tảng bánh xích, tài liệu cho rằng giảm công việc tháo lắp tại hiện trường và kết nối module, phù hợp hơn với dự án thăm dò thay đổi vị trí lỗ thường xuyên, thi công liên tục và triển khai đa khu vực. Khung gầm bánh xích di chuyển thuận tiện hơn trên đường mỏ, mặt đất đá dăm, nền tảng vùng núi và mặt bằng không được cứng hóa hoàn toàn.
Tời và quy trình lấy lõi bằng cáp
Hệ thống tời sử dụng cáp thép 6 mm, dung lượng cáp 1000 m, lực nâng 13 kN, tốc độ nâng 98 m/min. Tài liệu chỉ ra phối hợp với công nghệ lấy lõi bằng cáp có thể giảm thời gian nâng toàn bộ cột cần mỗi lần lấy lõi, phù hợp cho thu thập lõi liên tục, ghi chép địa chất sâu và dự án cần nâng cao hiệu quả thi công một lỗ. Khi mua cần xác nhận cần khoan hiện trường có phù hợp với công nghệ lấy lõi bằng cáp không, và phạm vi cung cấp vật tư tiêu hao như cáp thép, dụng cụ đánh bắt.
Ranh giới hệ thống bùn
Hệ thống bùn có lưu lượng 150 L/min, áp suất 7 MPa, tốc độ 295 rpm, công suất 21 kW, có thể dùng để làm mát mũi khoan, mang mùn đá, ổn định thành lỗ và cải thiện điều kiện tuần hoàn trong địa tầng phức tạp. Tài liệu cũng lưu ý khi gặp phong hóa mạnh, nứt vỡ, rò rỉ hoặc tầng chứa nước cục bộ, nên điều chỉnh tính năng bùn, lưu lượng tuần hoàn và biện pháp giữ thành theo điều kiện địa tầng, chứ không cố định dùng một thông số. Trước khi mua cần xác nhận với nhà sản xuất bơm bùn có phù hợp với phương thức tuần hoàn và phương án giữ thành dự kiến áp dụng không.
Cấu hình thủy lực và động lực
- Bơm chính lưu lượng 250 L/min, áp suất 25 MPa, bơm phụ lưu lượng 80 L/min, áp suất 17 MPa, phương thức làm mát là làm mát gió kết hợp làm mát nước.
- Động cơ là Cummins QSB4.5, dung tích 4,5 L, công suất định mức 119 kW, tốc độ định mức 2200 rpm, 4 xi-lanh tăng áp phun trực tiếp, làm mát nước, hệ thống điện 24 V.
- Tài liệu lưu ý kiểm soát nhiệt độ, trạng thái lọc và độ sạch dầu của hệ thống thủy lực ảnh hưởng trực tiếp đến độ ổn định của đầu động lực, cơ cấu chấp hành và van điều khiển, bảo trì hiện trường nên tập trung vào ô nhiễm dầu thủy lực và điều kiện tản nhiệt.
IV. Danh mục điều kiện làm việc và thông số đề xuất sắp xếp trước khi mua
Tài liệu trong lưu ý chọn model đã liệt kê các mục cần xác minh, có thể sắp xếp thành danh sách chuẩn bị trước khi hỏi giá:
- Điều kiện vào công trường: chiều rộng đường, độ dốc, sức chịu tải mặt bằng và kích thước nền tảng khoan.
- Thiết kế lỗ khoan: độ sâu lỗ mục tiêu, đường kính lỗ, góc khoan và phương vị.
- Điều kiện địa tầng: phân bố đá cứng nguyên vẹn, tầng phong hóa mạnh, lớp phủ rời, đới đứt gãy nứt vỡ, mất dung dịch hoặc tầng chứa nước.
- Cần khoan và hệ thống lấy lõi: dự kiến dùng cỡ N, H hoặc khác, chiều dài cần khoan có phù hợp với lỗ thông kẹp giữ không.
- Vật tư tiêu hao và phụ kiện: cần khoan, ống lõi, mũi khoan, vật liệu bùn và dụng cụ liên quan lấy lõi bằng cáp.
- Hạng mục bảo trì: sắp xếp kiểm tra cáp thép, kẹp giữ, đầu động lực, bộ lọc thủy lực và đường ống áp suất cao.
Tài liệu chỉ rõ do điều kiện địa chất thực tế, dụng cụ trong lỗ, góc khoan và phương thức vận hành có khác biệt, hiệu quả khoan cuối cùng, độ sâu khoan và hiệu quả thu hồi lõi nên lấy điều kiện hiện trường làm chuẩn. Do đó, mô-men xoắn 1200 N·m và phạm vi góc 45°–90° nên là điểm khởi đầu để kiểm tra mua sắm, không phải cam kết kết quả dự án cụ thể. Tài liệu không đề cập giá, chu kỳ giao hàng, chứng nhận và trường hợp khách hàng cụ thể, những nội dung này cần xác nhận riêng trong giai đoạn thương mại và thỏa thuận kỹ thuật.
