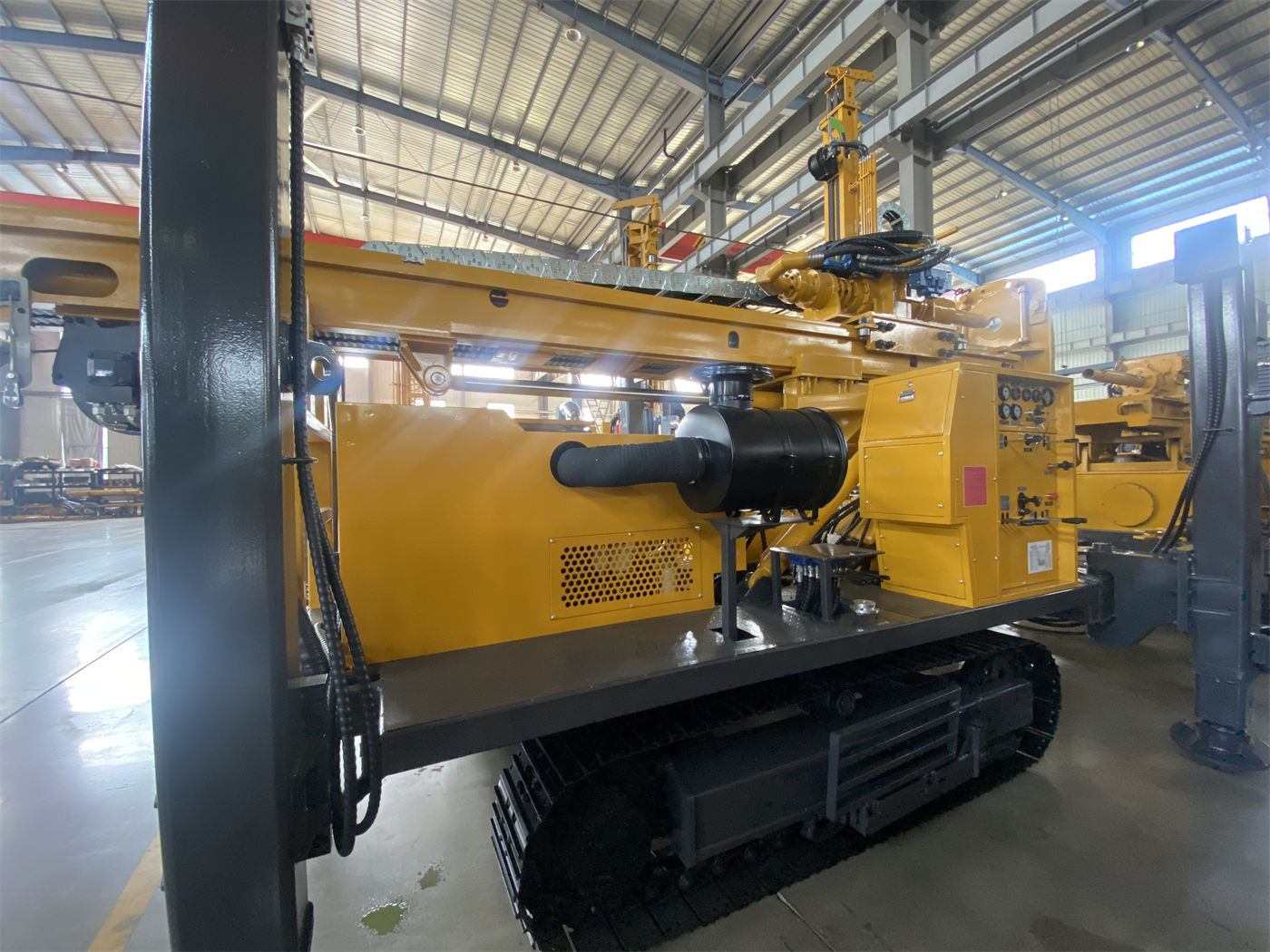

WR220SE thuộc dòng giàn khoan giếng nước bánh xích mini cấp 220m, kích thước tổng thể khoảng 3950×1750×2250mm, trọng lượng khoảng 4,7T, được trang bị động cơ Yuchai 48kW, hỗ trợ khoan nước/khí, đường kính lỗ khoan 140–254mm. Định vị của máy là các mặt bằng tương đối chật hẹp như tưới tiêu nông nghiệp, vườn cây ăn quả, cấp nước nông thôn và trang trại chăn nuôi. Trước khi mua, để đánh giá thiết bị có dùng được hay không, ngoài độ sâu khoan và đường kính lỗ khoan, vấn đề thực tế hơn là: từ đường vận chuyển đến vị trí lỗ khoan, máy này có đi qua được và đứng vững được không. Dưới đây căn cứ theo tài liệu sản phẩm, tách riêng từng hạng mục điều kiện di chuyển cần xác nhận trước khi vào công trường.
1、Trước tiên xem các kích thước cứng về đường sá và vận chuyển
WR220SE dùng khung gầm bánh xích, nhưng trước khi vào công trường vẫn có một đoạn đường phải dùng xe vận chuyển để chở. Tài liệu sản phẩm ghi chiều rộng xếp xe 2,6m, kích thước tổng thể rộng 1750mm, dài 3950mm, cao 2250mm. Bên mua cần đối chiếu các kích thước này với điều kiện dọc đường.
- Tổng chiều rộng, tổng chiều cao và tổng chiều dài sau khi xếp lên xe vận chuyển có vượt quá giới hạn chiều rộng, giới hạn chiều cao và bán kính quay đầu của tuyến đường đi qua hay không;
- Chiều rộng thông thủy của đường làng, lối vào vườn cây ăn quả, cổng ra vào tường bao, lối mở hàng rào có còn dư hay không, tại khúc cua có xảy ra va quệt vào thân xe hay không;
- Khả năng chịu tải của cầu, cống, đường tạm có đáp ứng tổng trọng lượng của xe vận chuyển cộng thiết bị hay không, điểm này không thể chỉ nhìn vào trọng lượng bản thân giàn khoan 4,7T;
- Gần điểm dỡ hàng có đủ không gian để bánh xích tự xuống xe và lên đường hay không, từ vị trí dỡ hàng đến vị trí lỗ khoan có liên tục đi được hay không.
Chiều rộng xếp xe 2,6m là dữ liệu cần thông báo trước cho bên vận chuyển. Nếu chiều rộng đường tại hiện trường gần với giá trị này, nên đo thực tế trước rồi mới quyết định phương án vận chuyển, không nên ước lượng theo kinh nghiệm.
2、Đoạn bánh xích tự di chuyển cần xác nhận chiều rộng, độ dốc và mặt đất
Sau khi thiết bị xuống xe vận chuyển, máy dựa vào bánh xích tự đi vào vị trí lỗ khoan. Tài liệu sản phẩm ghi tốc độ di chuyển khoảng 2,5km/h, khả năng leo dốc tối đa tham khảo 30°. Hai dữ liệu này phản ánh giới hạn năng lực của thiết bị, không phải điều kiện di chuyển mà mọi hiện trường đều đạt được.
Chiều rộng và quay đầu
Chiều rộng tổng thể 1750mm, khi bánh xích di chuyển còn cần tính đến độ dư hai bên. Nếu lối vào vườn cây ăn quả, bờ ruộng, lối hẹp trong sân gần đúng với chiều rộng này, việc chuyển hướng, tránh vật cản và điều chỉnh vị trí lỗ khoan sẽ trở nên khó khăn. Chiều rộng lối đi, bán kính quay đầu và chiều rộng chiếm dụng thực tế sau khi bánh xích đi qua mặt đất, nên kiểm tra từng hạng mục tại hiện trường.
Độ dốc và trạng thái mặt đất
30° là khả năng leo dốc tham khảo. Thực tế có leo lên được hay không còn phụ thuộc mặt đất là đất khô, bùn ướt hay đá dăm, có bị trượt hay không, và mặt dốc có phẳng hay không. Đất bùn trơn ướt và bờ ruộng mềm sẽ làm giảm rõ rệt độ bám. Tài liệu cũng lưu ý, trước khi leo dốc và chuyển vị trí thực tế nên đánh giá theo độ trơn ướt của mặt đất, độ dốc và trạng thái trọng tâm, cột tháp nên ở vị trí vận chuyển an toàn.
Đất mềm, ruộng nước và mặt bằng sau mưa
Bánh xích có độ bám tốt trên đường đất, đường đá dăm, vườn cây ăn quả và mặt bằng nói chung không bằng phẳng. Nhưng mặt đất mềm, ruộng nước và mặt bằng sau mưa có thể bị lún, độ lún tại vị trí chân chống sẽ ảnh hưởng trực tiếp đến việc cân chỉnh và độ nghiêng lỗ khoan. Loại mặt bằng này nên đánh giá trước có cần lót hay đổi vị trí hay không.
3、Khoảng không mặt bằng và không gian chiếm dụng của cột tháp, chân chống
Sau khi vào vị trí, thiết bị còn phải chừa không gian để triển khai thi công. Các dữ liệu liên quan trong tài liệu sản phẩm gồm: chiều cao cột tháp 2,6m, chiều dài một lần đẩy 3,3m, hành trình chân chống cao 1,4m.
- Phía trên vị trí lỗ khoan có cành cây, giàn che, dây điện hoặc vật cản khác hạn chế cột tháp nâng hạ hay không;
- Xung quanh có chừa không gian cần thiết cho thao tác cần khoan, nối ống và xả mùn khoan hay không;
- Phạm vi mở chân chống và vị trí đỡ tương ứng với hành trình 1,4m có nằm trên nền đất chắc hay không;
- Mặt đất mềm có chuẩn bị tấm lót để tránh chân chống lún ảnh hưởng đến ổn định tổng thể và độ nghiêng lỗ khoan hay không.
Tài liệu có nêu, trước khi chính thức mở lỗ nên xác nhận máy ổn định và hướng cột tháp. Công đoạn này chiếm không gian mặt bằng, mặt bằng chật hẹp càng phải quy hoạch trước mối quan hệ giữa vị trí lỗ khoan và hướng thiết bị.
4、Thiết bị phụ trợ cũng ảnh hưởng đến đánh giá di chuyển
WR220SE hỗ trợ khoan nước/khí. Nếu địa tầng cần dùng búa khoan khí nén, máy nén khí là thiết bị phụ trợ quan trọng quyết định hiệu suất, áp suất làm việc tham khảo 1,7–2,5MPa, lưu lượng khí tiêu thụ 17–31m³/min. Bản thân máy nén khí cũng có thể tích và trọng lượng, cần xem xét cùng lúc nó có vào được cùng mặt bằng hay không, đặt ở vị trí nào, đường ống gió bố trí ra sao. Khi đường kính lỗ khoan tăng, tầng đá cứng hơn hoặc độ cao tăng, yêu cầu về lưu lượng máy nén khí sẽ cao hơn, nên chọn theo thông số búa khoan khí nén thực tế.
Các phụ kiện thường gặp còn có cần khoan Φ76 hoặc Φ89, búa khoan khí nén, mũi khoan, ống chống, ống gió, bộ phun dầu và phụ kiện liên quan đến khoan nước. Việc vận chuyển và xếp đặt tại hiện trường của những vật tư này cũng thuộc một phần của điều kiện di chuyển và mặt bằng.
5、Các hạng mục nên xác minh và đo thực tế trước khi mua
| Hạng mục xác nhận | Dữ liệu tài liệu tương ứng | Nội dung cần xác minh tại hiện trường |
|---|---|---|
| Xếp xe vận chuyển | Chiều rộng xếp xe 2,6m, tổng trọng lượng 4,7T | Giới hạn chiều rộng, chiều cao dọc đường, khả năng chịu tải cầu cống, không gian điểm dỡ hàng |
| Bánh xích vào công trường | Tốc độ di chuyển 2,5km/h, leo dốc tham khảo 30° | Chiều rộng lối đi thực tế, độ dốc, độ khô ướt mặt đất và độ bám |
| Kích thước tổng thể | 3950×1750×2250mm | Chiều rộng thông thủy cửa ra vào, bán kính quay đầu, khoảng không phía trên |
| Triển khai thi công | Cột tháp 2,6m, một lần đẩy 3,3m, hành trình chân chống 1,4m | Không gian quanh vị trí lỗ khoan, khả năng chịu tải mặt đất tại điểm đặt chân chống |
| Phụ trợ khí nén | Áp suất khí 1,7–2,5MPa, lưu lượng khí tiêu thụ 17–31m³/min | Tuyến vào công trường của máy nén khí, vị trí đặt, bố trí ống gió |
6、Vì sao cần xác nhận những điều kiện này trước khi mua
Một trong những điểm bán của WR220SE là thân máy nhỏ gọn phù hợp với mặt bằng chật hẹp, nhưng “phù hợp với mặt bằng chật hẹp” không có nghĩa là mọi mặt bằng chật hẹp đều vào được. Trọng lượng tổng thể 4,7T, chiều rộng thân máy 1750mm, chiều rộng xếp xe 2,6m, chiều cao cột tháp 2,6m và hành trình chân chống 1,4m đều là những con số cụ thể có thể đo trước và đối chiếu. Nếu bên mua chỉ quan tâm độ sâu khoan 220m và đường kính lỗ khoan 140–254mm mà bỏ qua đường vào công trường, thiết bị đến hiện trường nhưng không vào được hoặc không đứng vững, sẽ ảnh hưởng đến tiến độ dự án.
Ngoài ra, độ sâu khoan tối đa 220m là định vị của model, độ sâu giếng thực tế vẫn nên xác định theo tài liệu địa chất thủy văn địa phương và vị trí tầng chứa nước. Tương tự, hiệu suất khoan cuối cùng, độ sâu khoan và hiệu quả thành giếng nên lấy theo điều kiện công trường thực tế, điều kiện di chuyển cũng cần kết hợp đo đạc thực tế để đánh giá.
Tài liệu không đưa ra ví dụ cụ thể về khả năng đi qua trong các điều kiện đường khác nhau, cũng không đưa ra dữ liệu đo thực tế về leo dốc, khả năng chịu tải trên đất mềm. Vì vậy, mọi kết luận liên quan đến khả năng di chuyển tại hiện trường đều nên do bên mua xác nhận sau khi đo đạc thực địa và trao đổi với nhà sản xuất, không nên chỉ suy đoán từ bảng thông số.
