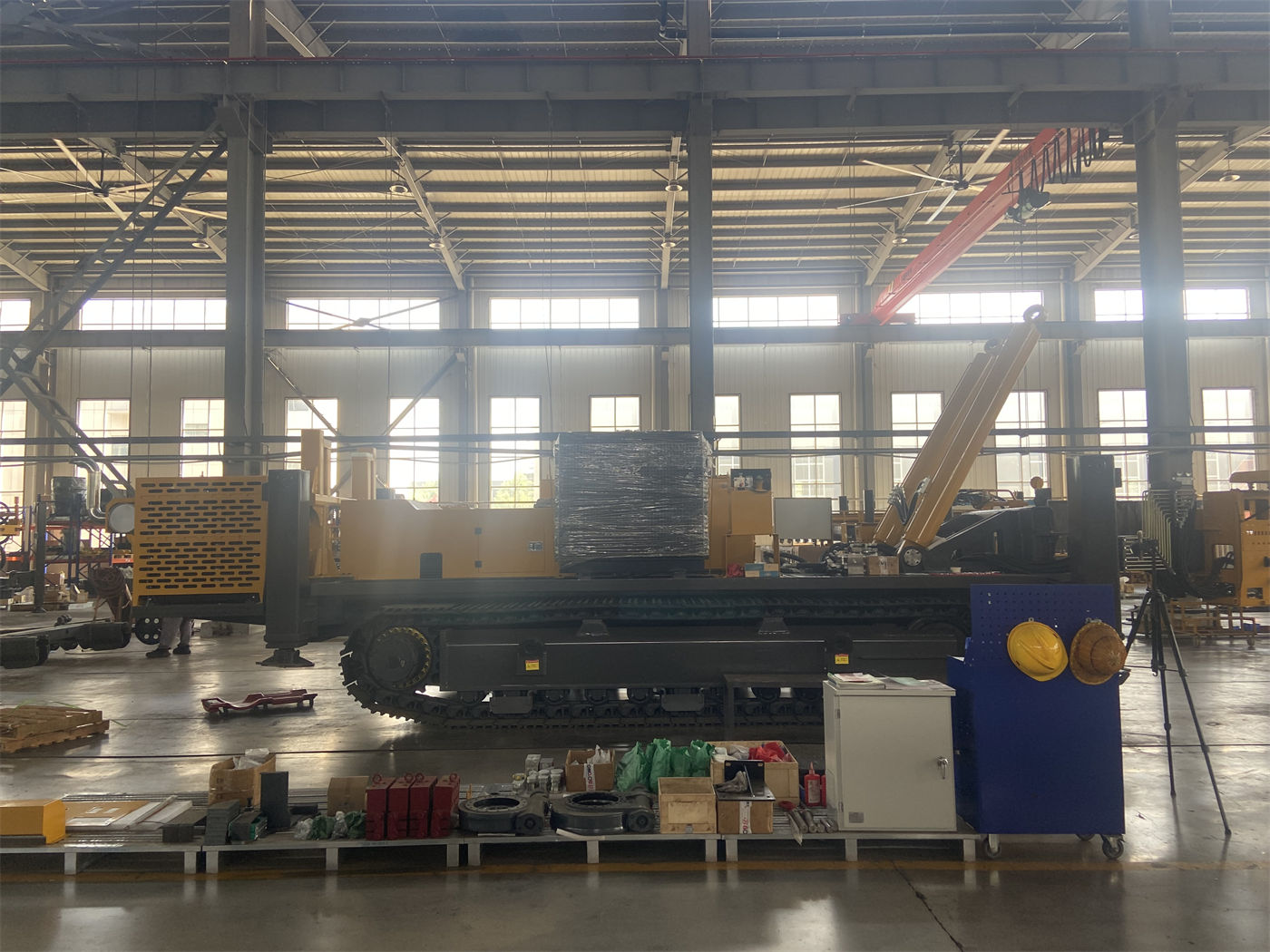

WR750S là máy khoan giếng nước thủy lực toàn phần bánh xích tháp lồng cấp 750 m, độ sâu khoan tối đa danh định 750 m, đường kính lỗ khoan 105–450 mm, lực nâng 40 T và động cơ Weichai 176 kW, hỗ trợ vận hành trực tiếp cần khoan 6 m và ống chống 6 m. Dự án lỗ sâu có số lần nối cần cao hơn nhiều so với lỗ nông, trọng lượng bản thân cột cần, ma sát thành lỗ, tình trạng ren và mô-men quay sẽ đồng thời chồng lên nhau, vì vậy khi mua ngoài việc xem độ sâu khoan và lực nâng còn phải hỏi rõ từng hạng mục liên quan đến quản lý cột cần. Nội dung dưới đây chỉ dựa trên tài liệu WR750S hiện có của trang này, phần tài liệu chưa đề cập được ghi chú là cần xác nhận thêm.
Trước tiên hãy xác định độ sâu khoan 750 m có thực sự cần dùng trong dự án không
750 m là năng lực tham khảo tối đa của dòng máy này, không có nghĩa mọi dự án đều phải khoan tới độ sâu đó. Các điều kiện ứng dụng được tài liệu nêu gồm giếng nước sâu, tưới nông nghiệp, cấp nước công nghiệp và cấp nước khu mỏ, cũng như các khu vực có mực nước ngầm sâu, tầng chứa nước nông không ổn định và cần dư địa độ sâu khoan lớn hơn. Trước khi mua nên xác định tầng mục tiêu dựa trên tài liệu địa chất thủy văn khu vực, thay vì đặt độ sâu giếng trực tiếp theo độ sâu khoan tối đa.
So với thiết bị cấp 600 m, WR750S mở rộng phạm vi thi công nước ngầm sâu, nhưng thi công cấp này có chu kỳ dài hơn, tỷ lệ đá cứng có thể cao hơn, yêu cầu về thông số cột cần, tổ chức nối cần và độ ổn định thi công liên tục cũng tăng tương ứng. Nếu độ sâu mục tiêu của dự án thấp hơn rõ rệt so với 750 m, việc có đáng chọn thiết bị cấp này hay không cần được đánh giá cùng với đường kính lỗ, địa tầng và phương án dụng cụ khoan.
Ý nghĩa của tổ hợp tháp lồng và cần khoan 6 m đối với lỗ sâu
Chữ S trong tên model đại diện cho tháp lồng. Tài liệu cho biết ở trạng thái vận chuyển tháp có thể cải thiện biên dạng vận chuyển của toàn máy, ở trạng thái làm việc vẫn hỗ trợ vận hành trực tiếp cần khoan 6 m và ống chống 6 m. Độ sâu lỗ cấp 750 m nghĩa là số lần nối cần rất nhiều, thời gian phụ trợ cho mỗi lần nối cần và nâng hạ cần sẽ tích lũy thành khác biệt tiến độ rõ rệt, vì vậy giá trị của cần khoan 6 m trong dự án lỗ sâu chủ yếu thể hiện ở việc giảm số lần nối cần.
Tháp lồng liên quan đến việc chuyển đổi giữa hai trạng thái vận chuyển và làm việc, khi mua nên xác nhận với nhà sản xuất trạng thái khóa tháp, phương thức cố định vận chuyển và các điểm kiểm tra trước khi làm việc. Tài liệu chưa đưa ra hành trình cụ thể của cơ cấu lồng và chu kỳ bảo trì, phần này cần xác nhận riêng.
Thông số cột cần, kiểm tra và luân chuyển cần được thỏa thuận trước
Tài liệu khuyến nghị dùng cần khoan 102 mm và hỗ trợ chiều dài cần khoan 6 m. Ở độ sâu lỗ cấp 750 m, cần khoan phải chịu trọng lượng bản thân lớn hơn, đồng thời đối mặt với ma sát thành lỗ, mô-men quay và khả năng kẹt cục bộ, vì vậy độ bền cần khoan, tình trạng ren và độ thẳng đều rất quan trọng. Tài liệu nêu rõ trong thi công nên thiết lập chế độ kiểm tra và luân chuyển cần khoan.
Đối với bên mua, nên hỏi rõ các hạng mục sau ngay ở giai đoạn mua: yêu cầu về thông số và vật liệu cần khoan, dạng ren và tiêu chuẩn phối hợp, trọng lượng từng cây cần khoan, ai cung cấp tiêu chí kiểm tra và loại bỏ, cũng như có khuyến nghị sử dụng theo cấp hoặc luân chuyển cho cột cần lỗ sâu hay không. Những nội dung này không có giá trị cụ thể trong tài liệu hiện có, không thể tự đặt ra thay nhà sản xuất trong hồ sơ mua sắm.
Giới hạn áp dụng của lực nâng 40 T
Lực nâng của WR750S là 40 T, lực ép trục 6 T. Khi độ sâu lỗ tăng, trọng lượng toàn cột và ma sát sẽ tăng rõ rệt, lực nâng lớn hơn giúp nâng hạ cần bình thường, thu hồi búa DTH và xử lý một phần ống chống. Tài liệu cũng lưu ý: nếu xuất hiện lực cản rút cần bất thường, trước tiên nên xử lý bằng làm sạch lỗ, rút chậm và đánh giá trạng thái trong lỗ, không nên coi lực nâng tối đa là giải pháp duy nhất.
Khi mua cần phân biệt rõ sự khác nhau giữa lực nâng định mức của thiết bị và lực nâng thực tế khả dụng, ví dụ có bao gồm trọng lượng cột cần và dụng cụ khoan hay không, có bị giới hạn bởi kết cấu cột tháp và trạng thái chân chống hay không. Tài liệu không đưa ra các quan hệ quy đổi này, thuộc hạng mục cần xác nhận với nhà sản xuất.
Hai cấu hình quay tương ứng với điều kiện tải khác nhau
Hệ thống quay có thể dùng hai cấu hình 13000 / 6500 N·m hoặc 15000 / 7500 N·m, tốc độ quay tối đa tương ứng là 95 / 190 r/min. Tài liệu cho biết dự trữ mô-men lớn hơn phù hợp hơn với đường kính lỗ lớn, đá cứng và đoạn lỗ ma sát cao, tốc độ cao hơn phù hợp với giai đoạn khoan có lực cản tương đối thấp, cấu hình quay cuối cùng nên xác định theo đường kính lỗ, dụng cụ khoan và tầng đá chính.
| Hạng mục cấu hình | Mô-men | Tốc độ quay tối đa | Hướng áp dụng theo tài liệu |
|---|---|---|---|
| Cấu hình quay một | 13000 / 6500 N·m | 95 / 190 r/min | Cần đánh giá theo đường kính lỗ, dụng cụ khoan và tầng đá |
| Cấu hình quay hai | 15000 / 7500 N·m | 95 / 190 r/min | Dự trữ mô-men lớn hơn, phù hợp đường kính lỗ lớn, đá cứng, đoạn lỗ ma sát cao |
Cách chọn hai cấu hình này, căn cứ tài liệu đưa ra là đường kính lỗ, dụng cụ khoan và tầng đá chính, không có bảng đối chiếu trực tiếp cấu hình theo đường kính lỗ, vì vậy không thể thay nhà sản xuất chỉ định cấu hình trong bài này.
Động lực, thao tác nhanh và hệ thống phụ trợ
- Động lực: động cơ Weichai 176 kW, cung cấp động lực cho quay, tiến dao, di chuyển bánh xích, chân chống và hệ thống thủy lực phụ trợ; tài liệu khuyến nghị tập trung bảo trì lọc gió, két tản nhiệt, hệ thống nhiên liệu và nhiệt độ dầu thủy lực.
- Tốc độ: tốc độ nâng nhanh 31 m/min, tốc độ tiến nhanh 65 m/min, dùng cho thao tác cần khoan, hồi vị đầu động lực và các thao tác phụ trợ.
- Tời phụ: lực nâng 2.5 T, có thể dùng để di chuyển búa DTH, cần khoan, dụng cụ ống chống và phụ kiện hiện trường, cần tuân thủ tải định mức và yêu cầu an toàn nâng hạ.
- Di chuyển và mặt bằng: tốc độ di chuyển khoảng 3 km/h, góc leo dốc tối đa tham khảo 21°, trọng lượng toàn máy khoảng 14 T, trước khi chuyển công trường nên xác nhận khả năng chịu tải của đường và bãi.

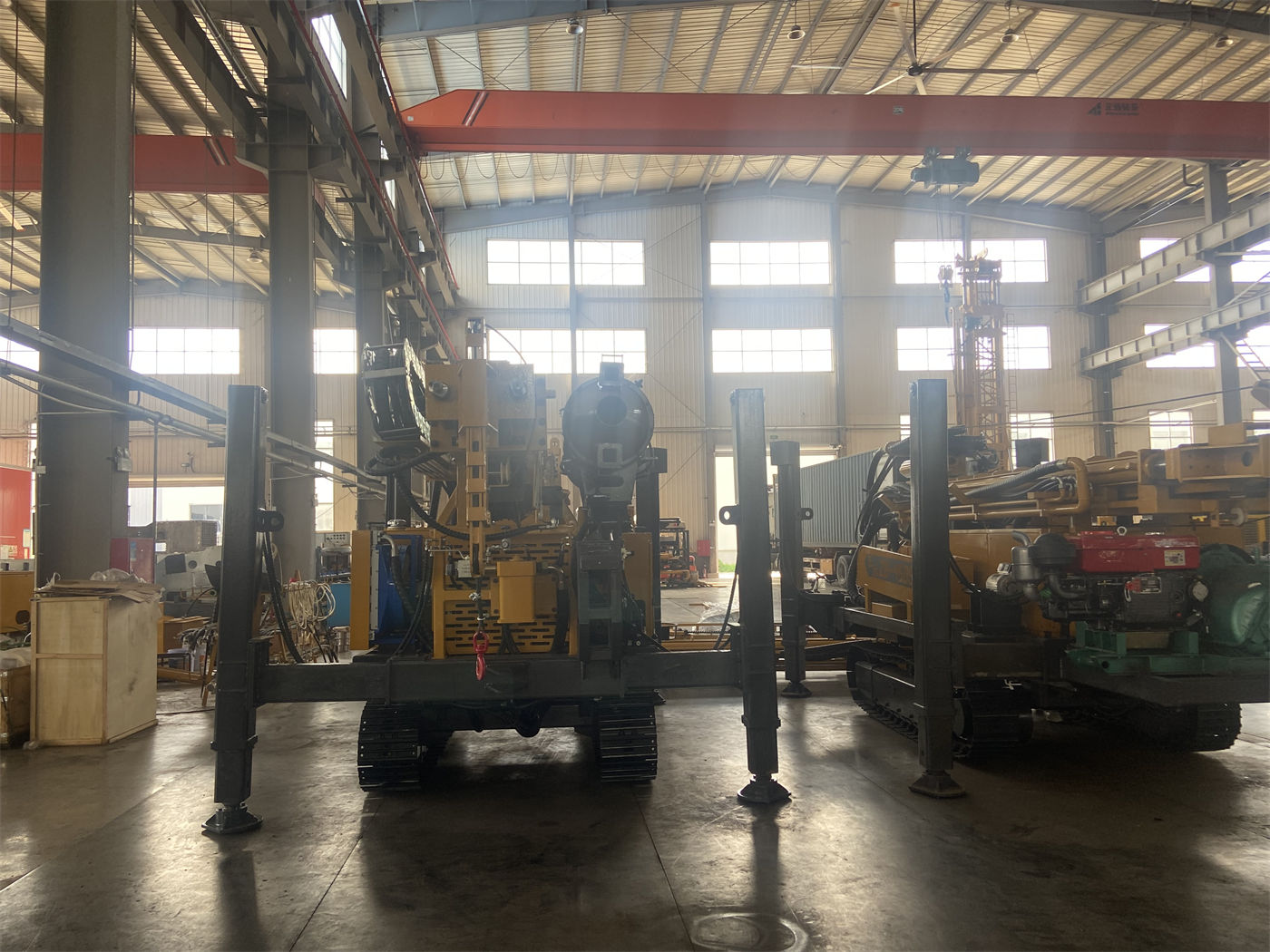

- Chân chống: hành trình chân chống thủy lực 1.6 m, dùng để cân bằng và ổn định thiết bị; nền đất yếu nên dùng tấm đệm đủ diện tích.
Khí áp, phối hợp máy nén khí và thích ứng địa tầng
Tài liệu khuyến nghị áp suất làm việc 1.6–6 MPa, lưu lượng khí tiêu thụ 16–75 m³/min, có thể phối hợp búa DTH áp suất trung bình và cao. Trong điều kiện lỗ sâu, đường kính lỗ lớn và độ cao lớn, lưu lượng máy nén khí có đủ hay không đặc biệt quan trọng: khi áp suất đạt yêu cầu nhưng lưu lượng không đủ vẫn có thể xảy ra va đập không đủ và khó thải mùn.
Theo địa tầng, đá cứng tương đối nguyên vẹn như granite, bazan, đá vôi có thể dùng búa DTH áp suất trung bình và cao; đá phong hóa và địa tầng xen kẽ cứng mềm cần kịp thời điều chỉnh quay, tiến dao và tần suất làm sạch lỗ; tầng đất phía trên, sét, cát và sỏi cát có thể dùng khoan quay bằng dung dịch, trước tiên giải quyết vấn đề giữ thành và mang mùn; đới phá hủy, khe nứt và địa tầng rò khí nên giảm tiến dao, duy trì làm sạch lỗ liên tục và tùy tình hình dùng ống chống, bọt hoặc phương thức phụ trợ khác. Sau khi vào tầng chứa nước chính, nên ghi lại độ sâu tầng xuất nước chính và điều chỉnh cấp khí, làm sạch lỗ và phương thức ống chống theo lưu lượng nước.
Vận chuyển, chuyển công trường và phụ kiện tùy chọn
Trọng lượng toàn máy khoảng 14 T, kích thước ngoài khoảng 6.64 × 2.25 × 2.67 m. Khi vận chuyển giữa các dự án nên xác nhận tải trọng xe phẳng, giới hạn chiều rộng chiều cao đường bộ và điểm cố định thiết bị, tháp lồng phải ở trạng thái khóa tin cậy, cần khoan 6 m và ống chống nên được cố định riêng. Phụ kiện tùy chọn gồm bơm dung dịch, bơm ly tâm, máy phát điện và bơm bọt; tài liệu chỉ ra dự án nhiều tầng rời rạc phụ thuộc nhiều hơn vào hệ thống dung dịch, lỗ sâu đá cứng phụ thuộc nhiều hơn vào máy nén khí lưu lượng lớn và búa DTH, địa tầng rò khí nghiêm trọng có thể cần hỗ trợ bọt, cấu hình hợp lý có giá trị hơn việc xếp chồng toàn bộ phụ kiện.
Danh mục cần xác nhận từng hạng mục trước khi mua
- Độ sâu mục tiêu và tầng mục tiêu của dự án, 750 m có chỉ là dư địa chứ không phải độ sâu thi công thực tế hay không;
- Quan hệ tương ứng giữa đường kính lỗ thiết kế và đường kính lỗ khoan 105–450 mm;
- Thông số cần khoan, dạng ren, chế độ kiểm tra và luân chuyển do ai cung cấp;
- Điều kiện áp dụng lực nâng 40 T và lực ép trục 6 T cũng như quan hệ với trọng lượng dụng cụ khoan;
- Hệ thống quay chọn 13000 / 6500 N·m hay 15000 / 7500 N·m, căn cứ đường kính lỗ, dụng cụ khoan và tầng đá chính;
- Thông số ống chống, phương thức hạ và giới hạn năng lực xử lý khi thi công ống chống 6 m;
- Lưu lượng và áp suất máy nén khí có phù hợp dải tiêu thụ khí 1.6–6 MPa, 16–75 m³/min hay không;
- Trạng thái khóa tháp lồng, phương thức cố định vận chuyển và điểm kiểm tra trước khi làm việc;
- Phương án vận chuyển toàn máy 14 T, giới hạn chiều rộng chiều cao đường bộ và điểm cố định;
- Căn cứ lựa chọn các phụ kiện tùy chọn như bơm dung dịch, bơm ly tâm, máy phát điện, bơm bọt.
Bài viết này dựa trên tài liệu WR750S hiện có của trang này, thông số model là độ sâu khoan tối đa 750 m, đường kính lỗ khoan 105–450 mm. Những nội dung tài liệu chưa cung cấp, ví dụ tiêu chuẩn vật liệu cần khoan cụ thể, quy trình quản lý cột cần chi tiết, chu kỳ bảo trì tháp lồng và khuyến nghị cấu hình quay theo đường kính lỗ, nên được xác minh thêm với nhà sản xuất khi mua, không nên tự giả định.
