Trong tài liệu PV390 ghi khá rõ: độ sâu khoan 0–6 m, đường kính lỗ 80–600 mm, mục đích là khoan trước móng giá đỡ điện mặt trời. Ghép các mục này lại với nhau, ranh giới giữa nó và máy khoan giếng nước đã được vạch ra. Điều thực sự dễ gây vấn đề không phải là ranh giới đó, mà là một số cách hiểu xung quanh nó — coi khoan trước điện mặt trời như thi công giếng nước quy mô nhỏ, coi độ sâu khoan tối đa là độ sâu dự kiến của mỗi lỗ, coi giá trị mô-men xoắn là giấy thông hành cho địa tầng, hoặc coi góc leo dốc là căn cứ an toàn khi di chuyển. Dưới đây sẽ giải thích từng mục theo nội dung được cung cấp trong tài liệu.
Trước tiên xem mục đích sử dụng: Khoan trước móng điện mặt trời và thi công giếng nước không cùng loại công trình

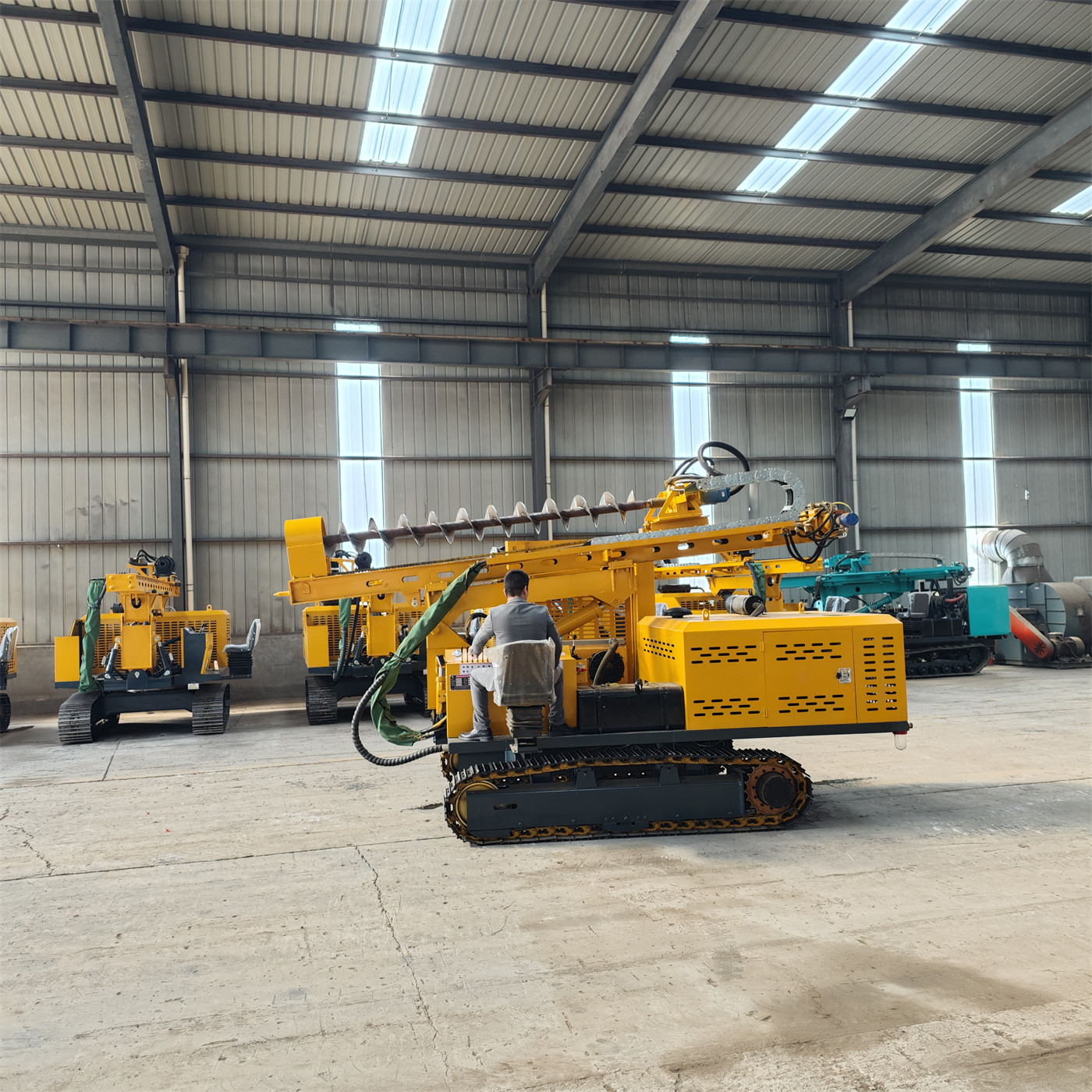

Tài liệu định vị PV390 là máy đóng cọc điện mặt trời thủy lực bánh xích dùng cho nhà máy điện mặt trời mặt đất, khu vực điện mặt trời vùng núi và khoan trước móng công trình, chủ yếu để khoan trước móng giá đỡ điện mặt trời, tạo lỗ và phối hợp với phụ kiện tương ứng để thi công cọc. Tài liệu không đưa các công đoạn giếng nước như tạo giếng, hạ ống, rửa giếng vào phạm vi mục đích sử dụng.
Đây không phải là khác biệt về tên gọi, mà là khác biệt về tổ hợp thông số. Độ sâu khoan của PV390 là 0–6 m, đường kính lỗ là 80–600 mm. Các dự án giếng nước thường quan tâm đến vị trí tầng chứa nước, độ sâu tạo giếng, đường kính giếng và công nghệ hạ ống; những điều kiện này không có mô tả tương ứng trong tài liệu PV390. Vì vậy, dùng PV390 để đảm nhận nhiệm vụ giếng nước là thiếu căn cứ thông số có thể đối chiếu.
Trong sáu hiểu sai, những hiểu sai nào thường gặp nhất
Hiểu sai 1: Độ sâu khoan 0–6 m nghĩa là mỗi lỗ đều phải khoan tới 6 mét
0–6 m là phạm vi độ sâu khoan được thiết bị ghi nhãn, không phải giá trị mục tiêu thi công. Độ sâu thực tế của móng giá đỡ điện mặt trời, cột hàng rào và các dự án móng nông khác do bản vẽ thiết kế dự án quyết định; dự án thông thường không nhất thiết dùng đến 6 m. Giới hạn năng lực thiết bị và độ sâu thiết kế dự án là hai việc khác nhau.
Hiểu sai 2: Đường kính lỗ 80–600 mm chỉ là một phạm vi tùy chọn
Tài liệu ghi rõ, 80–600 mm có thể dùng để thích ứng với các loại cọc khác nhau, khoan dẫn và nhu cầu lỗ móng: đường kính nhỏ hơn phù hợp để khoan trước vị trí cọc thông thường, đường kính lớn hơn phù hợp cho thi công cần lỗ móng lớn hơn. Nhưng đường kính cuối cùng phải lấy bản vẽ thiết kế dự án và hình thức móng làm chuẩn, không phải thiết bị có thể bao phủ là có thể dùng trực tiếp.
Hiểu sai 3: Mô-men xoắn 13000 N·m có thể bao phủ nhiều địa tầng hơn
Mô-men xoắn hộp giảm tốc của PV390 là 13000 N·m, tốc độ quay cần khoan 90 r/min, sử dụng lực ép xích. Tài liệu mô tả mô-men xoắn như sau: đối với lỗ khoan lớn, tầng đất chặt và địa tầng lẫn sỏi đá, mô-men xoắn cao hơn có lợi cho việc duy trì quay; nhưng tiến độ thực tế vẫn phụ thuộc vào loại mũi khoan, kết cấu địa tầng và kiểm soát đẩy. Nói cách khác, mô-men xoắn không phải yếu tố quyết định độc lập, tốc độ ép xuống của lực ép xích cũng ảnh hưởng đến kết quả.
Hiểu sai 4: Góc leo dốc 35° tương đương với độ dốc có thể di chuyển an toàn
Tài liệu ghi góc leo dốc 35°, đồng thời nhắc rõ: thi công trên sườn dốc thực tế vẫn nên xem xét tổng hợp độ dốc ngang, mức trơn ướt của mặt đất, tính chất đất và trọng tâm toàn máy, không nên chỉ lấy góc leo dốc tối đa làm căn cứ di chuyển an toàn. Khu vực điện mặt trời thường có đường đất, bãi cỏ và đất sỏi đá; điều kiện bám thực tế của những khu vực này còn có khoảng cách so với giá trị danh định.
Hiểu sai 5: Sau khi thay mũi khoan va đập có thể dùng cho tầng đá, tương đương với có thể đảm nhận khoan giếng đá cứng
Nguyên văn tài liệu là: sau khi thay mũi khoan va đập có thể dùng cho thi công đá phong hóa mạnh và tầng đá, đồng thời nói rõ nên chọn mũi khoan phù hợp theo độ cứng đá, mức độ nguyên vẹn và đường kính mục tiêu. Tài liệu không đưa ra model búa va đập hoặc năng lượng va đập, vì vậy không đưa ra cam kết bổ sung về hiệu quả đá cứng cụ thể. Phần năng lực này chỉ có thể hiểu theo cách diễn đạt đã có trong tài liệu.
Hiểu sai 6: Khung gầm bánh xích và điều chỉnh tư thế có thể giải quyết mọi vấn đề mặt bằng

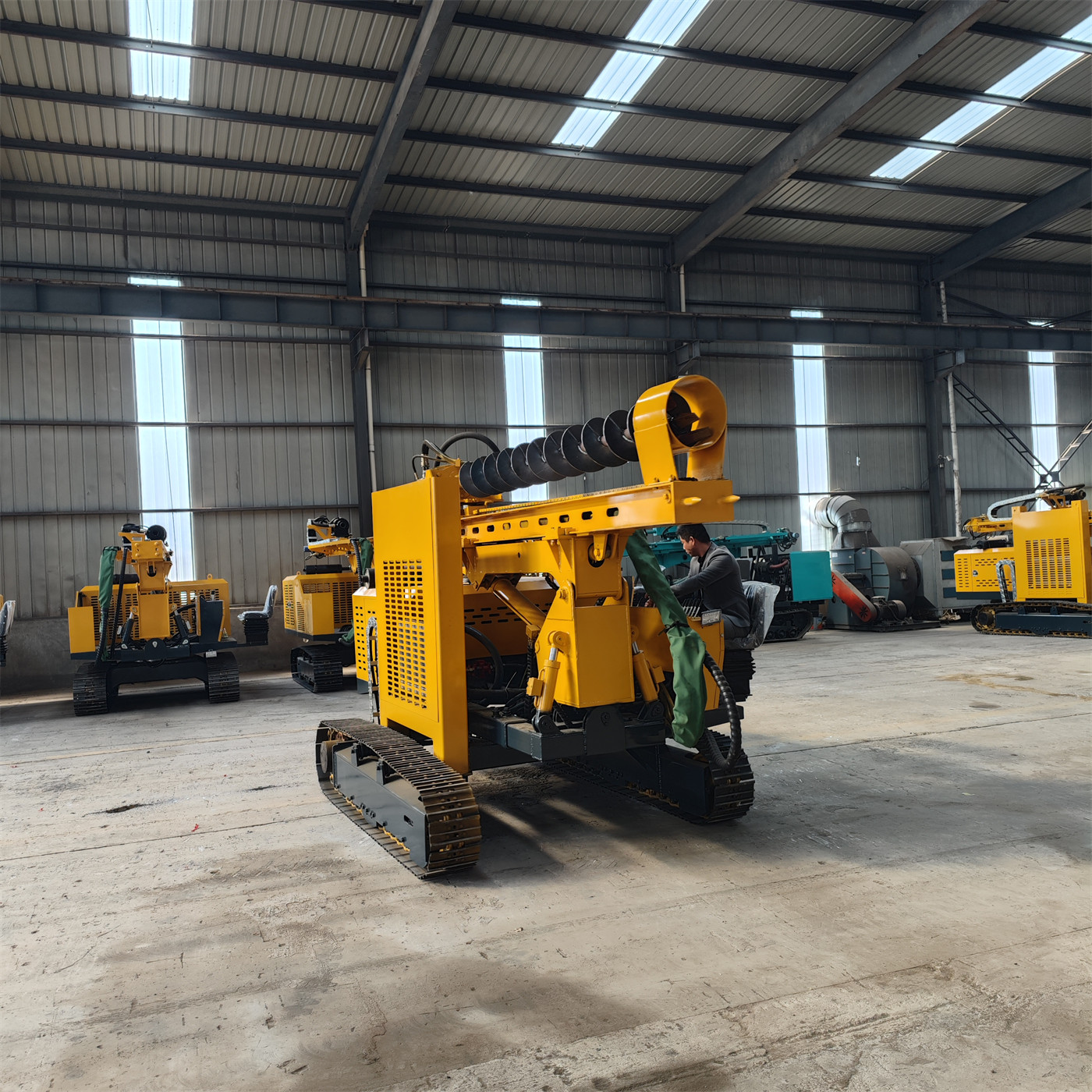

PV390 có khung trượt nghiêng ngửa 120°, hai xi lanh dầu lắc ngang trái phải và bù co giãn trước sau 50 cm; đây là năng lực điều chỉnh tư thế khoan và vị trí đối lỗ, không phải năng lực làm đường hoặc san phẳng mặt bằng. Thiết bị có thể vào vị trí hay không, có thể dừng máy ổn định hay không vẫn phụ thuộc vào đường vào công trường và điều kiện mặt bằng quanh vị trí cọc.
Tra nhanh giới hạn thông số
| Mục | Giá trị tài liệu | Ràng buộc khi sử dụng |
|---|---|---|
| Độ sâu khoan | 0–6 m | Định vị cho móng cọc điện mặt trời và công trình móng nông, không phải thi công giếng nước sâu |
| Đường kính khoan | 80–600 mm | Lấy bản vẽ thiết kế dự án và hình thức móng làm chuẩn |
| Mô-men xoắn hộp giảm tốc | 13000 N·m | Tiến độ còn phụ thuộc vào loại mũi khoan, kết cấu địa tầng và kiểm soát đẩy |
| Tốc độ quay cần khoan | 90 r/min | Phối hợp sử dụng với lực ép xích |
| Nghiêng ngửa khung trượt | 120° | Dùng để điều chỉnh tư thế khoan trên sườn dốc |
| Bù co giãn trước sau | 50 cm | Điều chỉnh tinh dọc theo vị trí cọc |
| Góc leo dốc | 35° | Cần tổng hợp độ dốc ngang, độ ẩm, tính chất đất và trọng tâm, không dùng làm căn cứ di chuyển an toàn |
Đọc tài liệu theo địa tầng: Có thể làm gì, cần lưu ý gì
Tài liệu đưa ra mô tả phân loại cho địa chất áp dụng, nhưng lưu ý của từng loại đáng xem hơn cả “có phù hợp hay không”:
- Tầng đất: Phù hợp để khoan trước móng điện mặt trời thông thường và thi công vị trí cọc.
- Đất hoàng thổ: Điều chỉnh thông số khoan theo độ chặt và độ ẩm.
- Đất sét: Chú ý mũi khoan bị bám bùn và thải mùn khoan.
- Cát sỏi cuội: Chọn dụng cụ khoan theo kích thước hạt và độ chặt; trạng thái thành lỗ và tải quay cần đánh giá tại hiện trường.
- Tầng rác lấp: Tập trung phòng ngừa dị vật, lỗ rỗng và kẹt cục bộ.
- Đá phong hóa mạnh và tầng đá: Sau khi thay mũi khoan va đập có thể dùng cho thi công địa tầng tương ứng.
Tài liệu còn một đoạn nhắc về kiểm soát đẩy: khi gặp sỏi cuội, tầng lấp hoặc đá phong hóa mạnh, nên kiểm soát đẩy theo tải quay và trạng thái dụng cụ khoan, tránh ép xuống quá nhanh gây lệch lỗ, kẹt khoan hoặc va đập dụng cụ khoan quá lớn; khi xuất hiện va đập bất thường hoặc tải quay tăng đột ngột, nên kịp thời rút cần khoan kiểm tra.
Phần động lực và khung gầm chỉ giữ thông tin trong tài liệu
PV390 trang bị động cơ Yuchai bốn xi lanh 85 kW, sử dụng bơm ba cụm 40 / 40 / 32, mô-tơ di chuyển TM09, kích thước toàn máy 5200 × 2300 × 2650 mm, chiều rộng bản xích 400 mm, khung gầm bánh xích. Tài liệu giải thích bản xích 400 mm có lợi cho việc phân tán áp lực tiếp đất, nâng cao khả năng bám trên đường đất, bãi cỏ, đất sỏi đá và sườn dốc; về động cơ diesel, tài liệu nói phù hợp hơn cho thi công độc lập ngoài trời, khi làm việc liên tục tải cao nên tập trung kiểm tra hệ thống làm mát, lọc gió và hệ thống nhiên liệu.
Tài liệu còn đề cập một chú thích về model: model sản phẩm trong tài liệu gốc là SL390, đã xác nhận là PV390, bài viết này thống nhất dùng PV390, các thông số kỹ thuật còn lại được sắp xếp theo tài liệu được cung cấp.
Những phần cần xác nhận tại hiện trường hoặc bằng tài liệu thiết kế
Các mục sau chưa có kết luận trong tài liệu hiện có, chỉ có thể để xác minh ở cấp dự án: hiệu quả khoan thực tế và chất lượng tạo lỗ cần kết hợp điều kiện địa chất, hình thức dụng cụ khoan, loại cọc, đường kính lỗ, góc thi công và phương thức vận hành; giá trị đường kính lỗ phù hợp cần lấy bản vẽ thiết kế móng làm chuẩn; model cụ thể và năng lượng va đập của mũi khoan va đập chưa được tài liệu cung cấp; điều kiện an toàn khi di chuyển trên sườn dốc cần đánh giá tổng hợp theo độ dốc ngang thực tế, mức trơn ướt mặt đất, tính chất đất và trọng tâm toàn máy.
Sau khi phân biệt rõ các mục này, ranh giới của PV390 sẽ không bị một giá trị đơn lẻ làm lệch: đây là thiết bị thủy lực bánh xích hướng đến khoan trước móng điện mặt trời, độ sâu khoan, đường kính lỗ và khả năng thích ứng địa chất đều nằm trong phạm vi tài liệu của chính nó; nhiệm vụ vượt quá phạm vi này cần tìm căn cứ khác.
