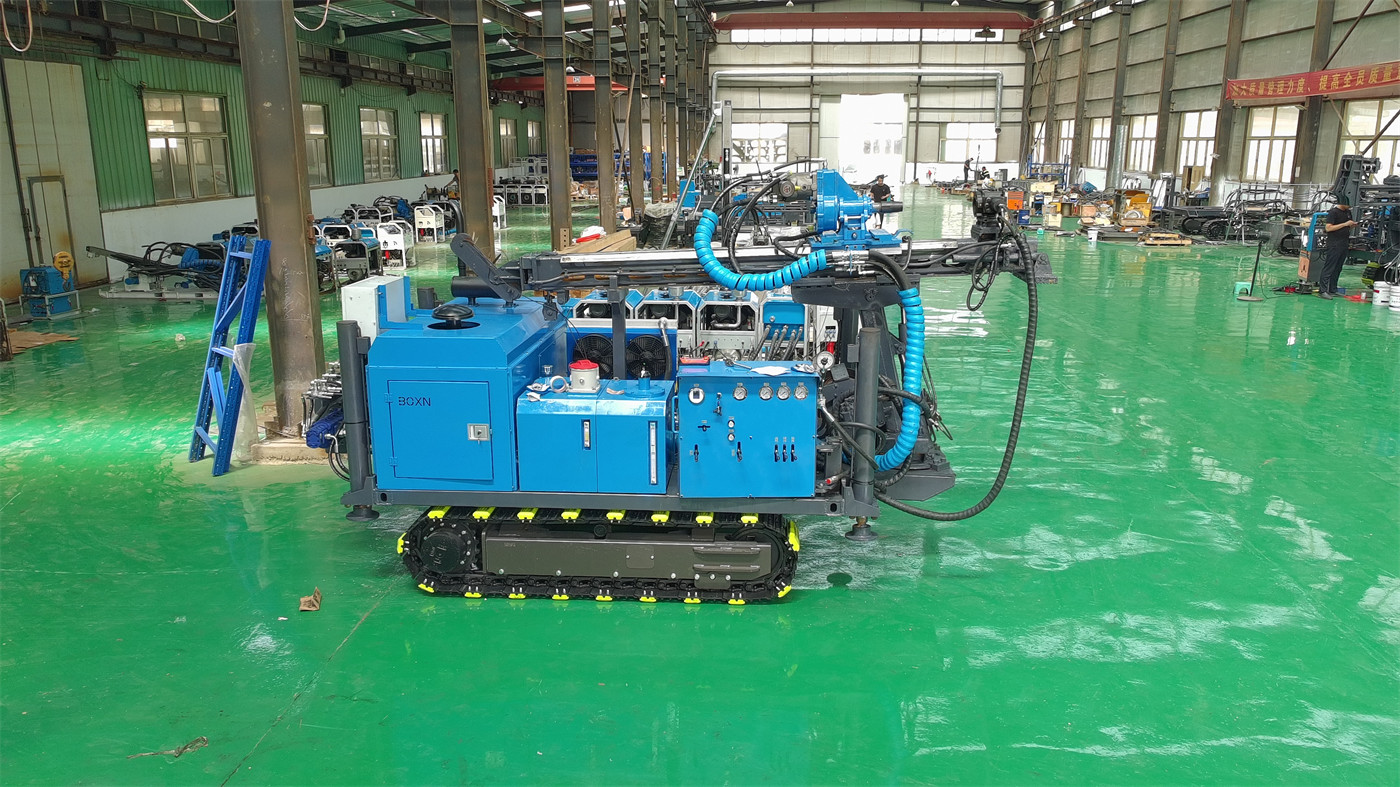

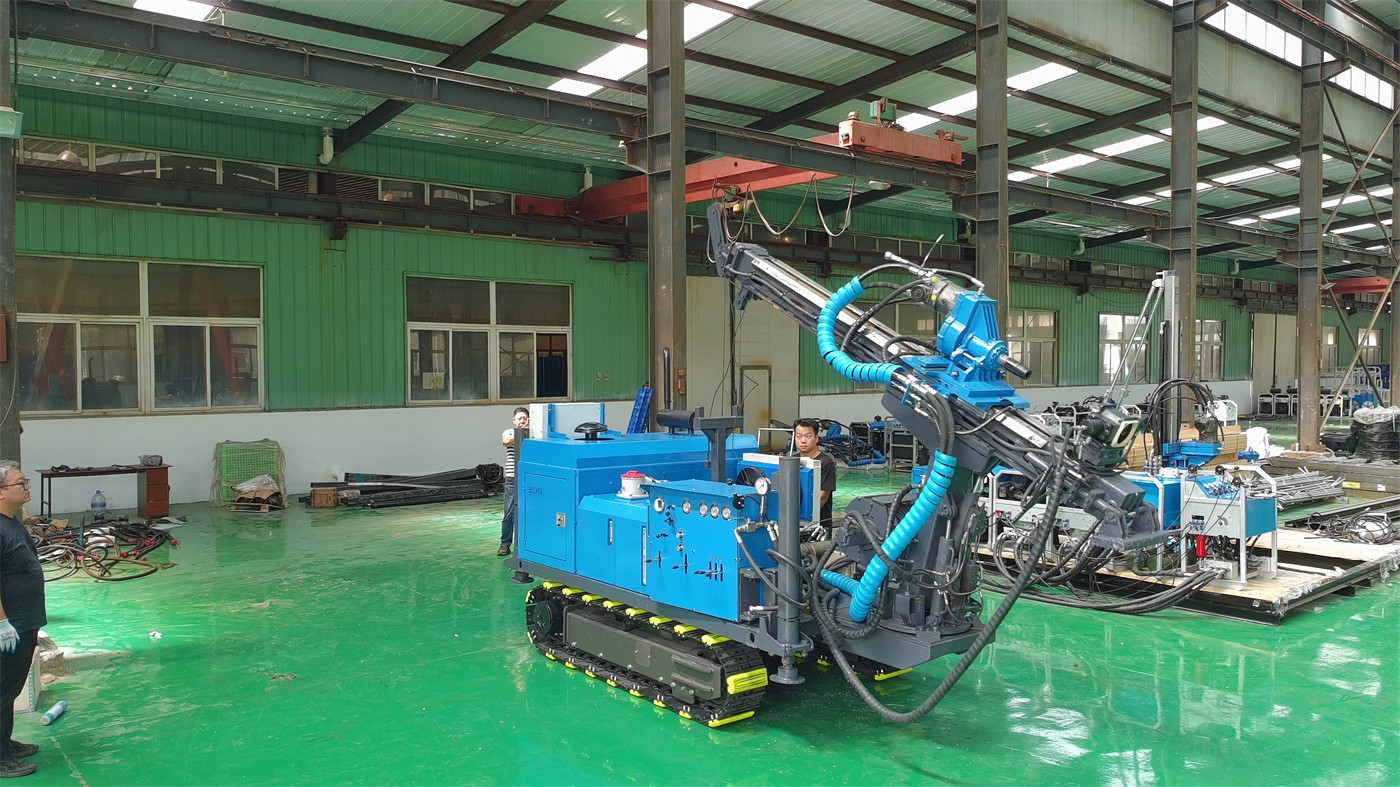

DTH30C là máy khoan thủy lực bánh xích cỡ 30 m, các thông số chính được tài liệu cung cấp gồm chiều sâu khoan tối đa 30 m, đường kính lỗ khoan 76–280 mm, mô-men xoắn quay tối đa 3500 N·m, độ cứng đá áp dụng khoảng f = 8–24, định vị cho thi công lỗ ngắn và lỗ nông-trung bình trong đá cứng trung bình đến cứng cao tại neo gia cố mái dốc, khoan sơ bộ móng, mỏ đá và công trình đường bộ. Khi mua cần chấp nhận một tiền đề: giới hạn năng lực của máy nằm trong phạm vi 30 m, hướng đến lỗ công trình chứ không phải giếng sâu.
Trước tiên xác nhận đây là thiết bị khoan lỗ công trình, không phải máy khoan giếng sâu
Tài liệu ghi rõ DTH30C có chiều sâu khoan tối đa 30 m, phù hợp với lỗ neo, lỗ cáp neo, lỗ thoát nước, lỗ khoan sơ bộ móng, lỗ ngắn tại mỏ đá và khoan sơ bộ cọc ngắn. Đối với thi công giếng sâu trên 200 m, 300 m, nên chọn máy khoan giếng chuyên dụng, không được dùng máy khoan DTH công trình cỡ 30 m này như thiết bị khoan giếng sâu. Điều này quyết định hướng đánh giá mua hàng: nếu nhu cầu chính của dự án là tạo giếng và quản lý cột khoan sâu, nên chuyển thẳng sang dòng máy khoan giếng thay vì áp đặt yêu cầu vượt phạm vi lên DTH30C.
Mối quan hệ phù hợp giữa mô-men xoắn 3500 N·m và đường kính lỗ khoan 76–280 mm
Mô-men xoắn quay tối đa được tài liệu cung cấp là 3500 N·m, có thể đáp ứng nhu cầu khoan DTH cho hầu hết lỗ công trình 76–280 mm. Cần lưu ý đường kính lỗ khoan và mô-men xoắn không phải quan hệ cố định một-một, trong thi công thực tế cần giữ sự phù hợp giữa quay, đẩy và đập. Tài liệu cũng lưu ý: nếu lực cản quay tăng liên tục, lượng mùn trào ra giảm hoặc mũi khoan rung lắc rõ rệt, cần kịp thời điều chỉnh thông số và làm sạch lỗ. Ở giai đoạn mua hàng có thể dùng đoạn này làm căn cứ lựa chọn — 3500 N·m là giá trị giới hạn trên, không phải giá trị đảm bảo cho mọi đường kính lỗ khoan; đường kính càng lớn, đá càng cứng thì càng cần điều chỉnh thông số tại hiện trường.
Ngoài mô-men xoắn, hệ thống tiến quyết định hiệu quả nối cần và lỗ nông-trung bình
Hành trình khung trượt của DTH30C là 3,2 m, hành trình hiệu dụng 2,2 m, chiều cao đóng cọc 2,2 m. Tài liệu cho biết tổ hợp này phù hợp với thi công cần khoan trung bình-ngắn và cọc ngắn, vừa giữ thân máy gọn nhẹ vừa đáp ứng nhịp độ công trình thông thường. Nói cách khác, hành trình hiệu dụng 2,2 m tương ứng với nhịp nối cần ngắn hơn; khi mua cần đối chiếu với chiều sâu lỗ đơn và cấu hình chiều dài cần khoan của dự án.
Tốc độ tiến 53 m/min không phải tốc độ khoan thực tế
Tài liệu nêu rõ 53 m/min là tốc độ di chuyển nhanh của cơ cấu tiến, chủ yếu dùng cho đầu động lực hồi vị, xử lý cần khoan và các động tác không khoan, không thể hiểu trực tiếp là tốc độ khoan thực tế trong đá. Hiệu quả khoan thực chịu ảnh hưởng của độ cứng đá, đường kính lỗ khoan, thông số búa DTH, năng lực máy nén khí và độ mòn mũi khoan. Nếu tài liệu mua hàng giới thiệu 53 m/min như tốc độ khoan trong đá thì cần đính chính theo đúng ý tài liệu gốc.
Loại lỗ và điều kiện tư thế phù hợp cho neo gia cố mái dốc
Tài liệu liệt kê neo gia cố mái dốc là một trong các mục đích chính, bao gồm lỗ neo, lỗ cáp neo và lỗ thoát nước trong mái dốc đường bộ, mái dốc đường sắt, mái dốc hố móng và kết cấu chắn đất. Thiết bị có góc xoay 18–180°, có thể điều chỉnh tư thế khoan theo hướng lỗ thiết kế và có chức năng điều chỉnh góc nghiêng.
Có hai điểm cần xác nhận trước khi mua:
- Tài liệu gốc chỉ ghi có chức năng điều chỉnh góc nghiêng, không đưa ra phạm vi góc cụ thể; thiết kế dự án thực tế nên lấy cấu hình sản xuất cuối cùng và tài liệu xác nhận kỹ thuật thiết bị làm chuẩn.
- Trước khi thi công mái dốc cần kiểm tra độ ổn định nền tảng, nguy cơ đá rơi và điều kiện chống đỡ, tránh thiết bị làm việc trực tiếp trên mặt dốc không ổn định. Đây là việc kiểm tra điều kiện thi công, không phải hạng mục thông số thiết bị có thể thay thế.
Phạm vi áp dụng cho khoan sơ bộ móng, mỏ đá và công trình đường bộ
Về khoan sơ bộ móng, các tình huống áp dụng được tài liệu nêu gồm móng thiết bị, cọc lan can, cọc ngắn và nền đá cứng. Khi gặp tầng đá nguyên vẹn có thể khoan DTH tạo lỗ sơ bộ trước, giảm lực cản cho việc đóng cọc hoặc lắp đặt sau đó. Về mỏ đá, DTH30C có thể dùng cho lỗ tầng, lỗ phá đá phụ trợ và lỗ công trình cục bộ; so với máy khoan lỗ nổ mìn lớn, máy phù hợp hơn với môi trường thi công mặt bằng chật hẹp, chiều sâu lỗ nông và cần điều chỉnh vị trí lỗ thường xuyên. Về công trình đường bộ, có thể dùng cho gia cố mái dốc, lỗ thoát nước, chuẩn bị đào đá và móng lan can với các lỗ nông-trung bình.
Điểm chung của các ứng dụng này là chiều sâu lỗ có hạn, vị trí lỗ điều chỉnh thường xuyên, mặt bằng không nhất thiết rộng rãi, phù hợp với tổ hợp chiều sâu khoan 30 m và thân máy gọn nhẹ.
Giới hạn phối hợp giữa lượng khí tiêu thụ, máy nén khí và búa DTH
Khoan DTH dựa vào khí nén để dẫn động búa DTH và thải mùn đá. Lượng khí tiêu thụ tham khảo trong tài liệu khoảng 8 m³/min, nhưng bảng gốc thực tế ghi 8 m²/min. Tài liệu hiện có giải thích theo đơn vị thường dùng của lưu lượng khí nén là m³/min và giữ ghi chú trong bảng thông số. Điểm này cần nêu riêng khi hỏi giá mua hàng, lấy tài liệu kỹ thuật chính thức xác nhận làm chuẩn, không trực tiếp dùng kết quả quy đổi để ký hợp đồng.
Tài liệu cũng lưu ý trong điều kiện đá cứng đặc biệt phải đảm bảo cấp khí nén và bôi trơn búa DTH; trong thi công thực tế nên chọn búa DTH và mũi khoan theo mức độ nguyên vẹn, tính mài mòn của đá và đường kính lỗ khoan. Phụ kiện tùy chọn gồm búa DTH, mũi khoan, cần khoan, dụng cụ ống chống, máy nén khí, ống gió áp suất cao, bộ phun dầu, thiết bị hút bụi hoặc thiết bị phun sương dập bụi.
Ràng buộc về kích thước và trọng lượng tổng thể khi vào công trường và chuyển vị
Kích thước ngoài của DTH30C khoảng 3200 × 1200 × 1850 mm, chiều rộng khoảng 1,2 m, trọng lượng tổng thể khoảng 2500 kg. Tài liệu cho biết máy phù hợp với một số khu vực nhà máy, công trường trong hàng rào và lối thi công chật hẹp, cũng tương đối dễ vận chuyển và bốc dỡ. Trước khi mua vẫn cần xác nhận không gian quay đầu, sức chịu tải mặt đất, đường ống ngầm và công trình xung quanh. Thiết bị dùng khung gầm bánh xích cao su công trình, tài liệu cho biết có khả năng bám tốt hơn trên đá dăm, đất đầm nén, đường chưa cứng hoàn toàn và địa hình gồ ghề thông thường, đồng thời thân thiện hơn với mặt lát đã hoàn thiện và mặt bê tông. Tốc độ di chuyển 5–10 km/h, mặt đất áp dụng là đất đầm nén, đường đá dăm, đường công vụ và mặt bằng không bằng phẳng thông thường.
Thông số kỹ thuật chính
| Hạng mục thông số | Giá trị thông số |
|---|---|
| Mã sản phẩm | DTH30C |
| Loại thiết bị | Máy khoan thủy lực bánh xích đa năng |
| Dạng khung gầm | Khung gầm bánh xích cao su công trình |
| Phương thức di chuyển | Dẫn động bánh xích thủy lực |
| Động lực | Động cơ diesel 36,8 kW (tùy chọn) |
| Chiều sâu khoan tối đa | 30 m |
| Đường kính lỗ khoan | 76–280 mm |
| Độ cứng đá áp dụng | Trung bình đến cao, khoảng f = 8–24 |
| Mô-men xoắn quay tối đa | 3500 N·m |
| Lượng khí tiêu thụ tham khảo | Khoảng 8 m³/min (bảng gốc ghi 8 m²/min, lấy tài liệu kỹ thuật chính thức làm chuẩn) |
| Hành trình khung trượt | 3,2 m |
| Hành trình hiệu dụng | 2,2 m |
| Tốc độ tiến | 53 m/min (tốc độ di chuyển nhanh) |
| Chiều cao đóng cọc | 2,2 m |
| Điều chỉnh góc nghiêng | Có, tài liệu gốc không đưa ra phạm vi góc cụ thể |
| Góc xoay | 18–180° |
| Tốc độ di chuyển | 5–10 km/h |
| Kích thước ngoài | 3200 × 1200 × 1850 mm |
| Trọng lượng tổng thể | 2500 kg |
Các vấn đề cần xác nhận thêm với tầng đá vỡ và đá phong hóa
Tài liệu chỉ ra đá phong hóa, tầng hỗn hợp đất-đá và lớp phủ tơi phía trên dễ gây mất ổn định thành lỗ; với địa tầng này nên giảm tốc độ tiến và tùy nhu cầu sử dụng ống chống, dụng cụ khoan khởi đầu hoặc biện pháp ổn định phần trên khác. Trong đới nứt nẻ và đới vỡ dễ xuất hiện rơi khối, rò khí và kẹt cần; nên giảm tiến quá nhanh, duy trì làm sạch lỗ liên tục và sử dụng ống chống theo tình trạng thành lỗ; nếu áp suất đường gió cao áp bất thường hoặc mùn trào ra đột ngột ngừng, cần dừng khoan kiểm tra trước, không tiếp tục tiến cưỡng bức. Đây là các điểm lưu ý thi công được tài liệu nêu, thông số công nghệ cụ thể vẫn cần xác định theo điều kiện hiện trường.
Thông tin cần xác minh với nhà sản xuất trước khi mua
- Đơn vị và giá trị chính xác của lượng khí tiêu thụ tham khảo; bảng gốc ghi 8 m²/min, cần xác nhận bằng tài liệu kỹ thuật chính thức.
- Phạm vi góc cụ thể của điều chỉnh góc nghiêng; tài liệu hiện có không đưa ra giá trị.
- Động cơ diesel 36,8 kW là hạng mục tùy chọn, cần xác nhận cấu hình cung cấp cuối cùng.
- Danh mục phối hợp búa DTH, mũi khoan, cần khoan, dụng cụ ống chống và máy nén khí cần cho dự án neo gia cố mái dốc và khoan sơ bộ móng.
- Tải trọng và phương thức cố định của xe vận chuyển; trọng lượng tổng thể khoảng 2500 kg, dốc bốc dỡ cần đủ sức chịu tải.
Tài liệu không cung cấp giá, hồ sơ giao dịch, dữ liệu thử nghiệm hoặc thông tin chứng nhận; bài viết này không bổ sung các nội dung đó. Độ cứng đá thực tế, đường kính lỗ khoan, thông số búa DTH, năng lực máy nén khí và phương thức vận hành có khác biệt; hiệu quả khoan và kết quả thi công cuối cùng nên lấy điều kiện hiện trường làm chuẩn.
