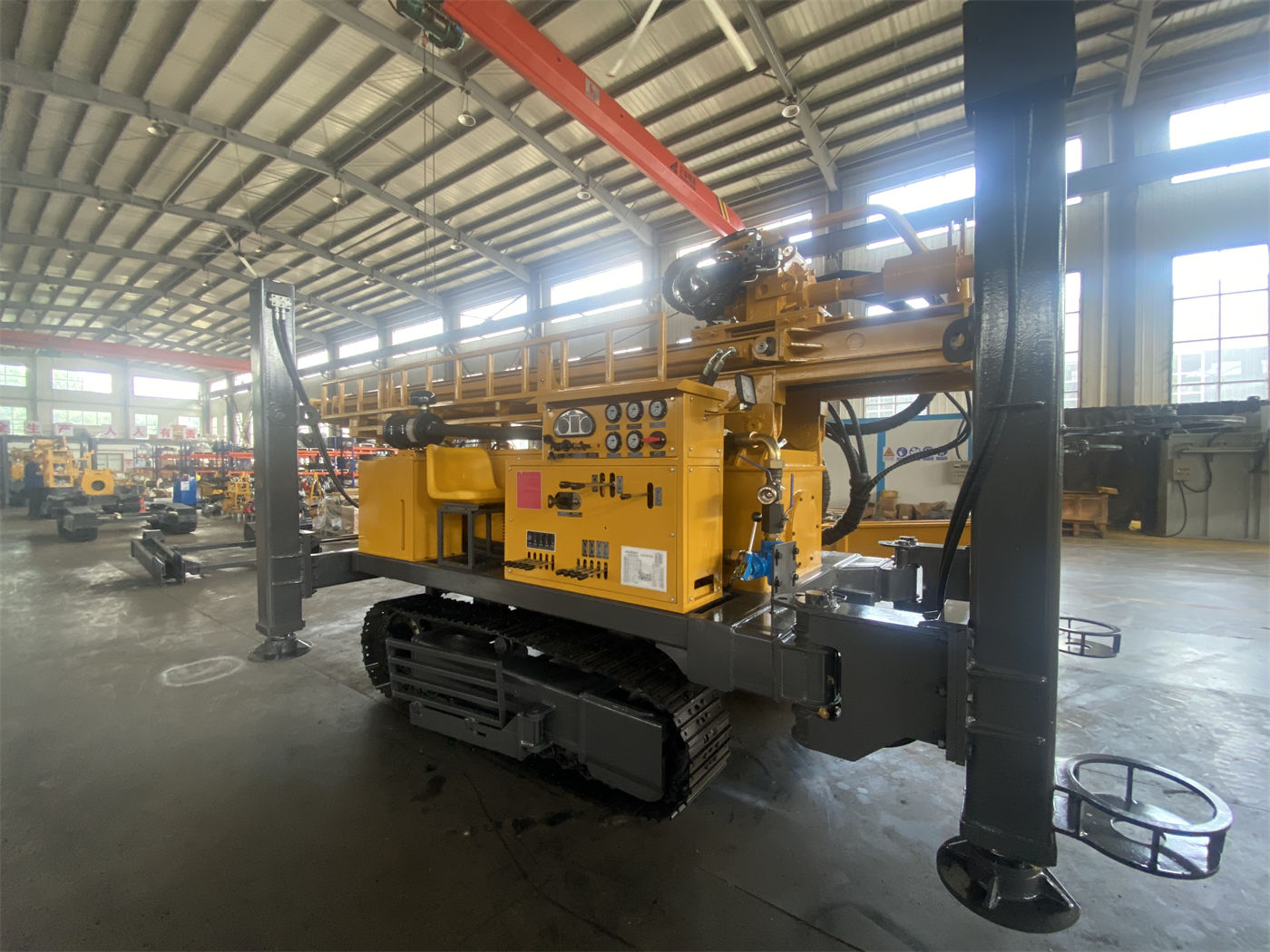

Trong tài liệu sản phẩm WR500SE, độ sâu khoan tối đa được ghi là 500 m, đường kính lỗ khoan 140–350 mm. Cùng tài liệu đó cũng có một câu: "Độ sâu khoan cấp 500 m không có nghĩa là mọi dự án đều cần khoan tới độ sâu giới hạn, độ sâu thi công thực tế nên được xác định dựa trên vị trí tầng chứa nước và tài liệu thủy văn địa phương." Lời nhắc này đáng được phân tích riêng, vì điều dễ xảy ra nhất trong thảo luận chọn thiết bị là lấy giới hạn năng lực của thiết bị làm mục tiêu độ sâu của phương án thi công. Đối với cùng một thiết bị, "có thể khoan sâu bao nhiêu" và "dự án này nên khoan sâu bao nhiêu" là hai phán đoán, với tài liệu căn cứ, câu hỏi cần trả lời và cái giá khi sai khác nhau.
Hai phán đoán dựa trên cơ sở nào
| Mục so sánh | Có thể khoan sâu bao nhiêu | Nên khoan sâu bao nhiêu |
|---|---|---|
| Câu hỏi được trả lời | Thiết bị với cấu hình đi kèm có thể hoàn thành độ sâu này không | Giếng này khoan tới độ sâu nào mới đáp ứng mục tiêu dùng nước |
| Căn cứ chính | Lực nâng, mô-men xoắn quay, thông số cần khoan, hành trình tháp khoan, cấu hình cấp khí | Vị trí tầng chứa nước, lưu lượng nước dự kiến, đường kính giếng, thông số ống chống giếng và máy bơm |
| Tài liệu điển hình | Bảng thông số sản phẩm và danh mục cấu hình | Tài liệu thủy văn địa phương và thiết kế hoàn thiện giếng |
| Biểu hiện khi phán đoán sai | Dụng cụ khoan không kéo nổi, mảnh vụn không được đưa lên kịp, thời gian phụ trợ quá dài | Sau khi hoàn thiện giếng, lượng nước không đủ, hoặc độ sâu giếng vượt quá phạm vi cần thiết |
Mối quan hệ giữa hai yếu tố là: năng lực thiết bị đưa ra giới hạn độ sâu, còn thủy văn và thiết kế hoàn thiện giếng đưa ra độ sâu mục tiêu của giếng này. Độ sâu mục tiêu phải nằm trong giới hạn, nhưng bản thân giới hạn không thể quyết định ngược lại độ sâu mục tiêu.
Một số mục trong tài liệu WR500SE liên quan trực tiếp đến năng lực độ sâu
Chọn ra các số liệu trong tài liệu liên quan đến "có thể khoan tới một độ sâu nào đó", có thể thấy chúng ràng buộc các khâu khác nhau, chứ không cùng chỉ vào một con số "500 mét".
Lực nâng đảm nhận cột cần khoan và ống chống
WR500SE được trang bị lực nâng 26 T. Tài liệu định vị nó là năng lực cho việc nâng hạ cần khoan cấp 500 m, thu hồi búa khoan lỗ và một phần công việc ống chống, đồng thời giải thích rằng khi gặp hiện tượng thu hẹp đường kính, rơi mảnh hoặc lắng cặn trong lỗ sâu, lực cản khi kéo cần khoan sẽ tăng nhanh, do đó năng lực nâng nên được coi là biên dự phòng cho vận hành bình thường, chứ không phải phương tiện duy nhất xử lý mọi sự cố trong lỗ. Cùng tài liệu cũng ghi rõ, đường kính giếng và độ sâu giếng thực tế nên được thiết kế theo lưu lượng nước dự kiến, diện tích tưới, thông số ống chống giếng và máy bơm. Hai câu hướng đến hai tầng khác nhau: lực nâng ràng buộc việc cột cần khoan có thể nâng hạ thuận lợi hay không, thiết kế hoàn thiện giếng ràng buộc lỗ khoan này cần dài bao nhiêu.
Một lần đẩy 6,6 m ảnh hưởng đến thời gian phụ trợ
Chiều dài một lần đẩy của WR500SE là 6,6 m, có thể dùng trực tiếp với cần khoan 6 m. Tài liệu giải thích rằng, đối với lỗ khoan cấp 400–500 m, càng nhiều lần nối cần thì thời gian phụ trợ tích lũy càng rõ; kết cấu hành trình dài có thể giảm số lần đầu động lực quay lại vị trí và tần suất nối cần khoan. Điều cần lưu ý ở đây là hành trình dài cải thiện hiệu quả công đoạn ở cùng một độ sâu, chứ không thay đổi căn cứ phán đoán "nên khoan sâu bao nhiêu". Nếu một giếng theo điều kiện thủy văn chỉ cần khoan tới 200 m, hành trình 6,6 m vẫn giảm số lần nối cần trong quá trình 200 m đó, chứ không thúc đẩy dự án khoan đủ 500 m.
Mô-men xoắn và tốc độ quay tương ứng với trạng thái đoạn lỗ khoan
Tài liệu đưa ra mô-men xoắn quay 7500–10000 N·m, tốc độ quay 45–130 r/min, và giải thích rằng tầng đá cứng hơn và đường kính lỗ lớn thường cần mô-men xoắn cao hơn và tốc độ quay thấp hơn, đoạn lỗ có lực cản nhỏ hơn có thể tăng tốc độ quay; thông số thực tế nên được điều chỉnh theo thời gian thực dựa trên búa khoan lỗ, mũi khoan, cần khoan và trạng thái mảnh vụn. Thông số này ảnh hưởng đến việc có thể khoan thuận lợi với đường kính lỗ và tầng đá nhất định hay không, chứ không phải bản thân mục tiêu độ sâu giếng.
Cấu hình cấp khí thay đổi theo đường kính lỗ, tầng đá, độ sâu lỗ và độ cao
Khi sử dụng khoan DTH, tài liệu khuyến nghị áp suất làm việc 1,7–3,5 MPa, lưu lượng khí tiêu thụ 17–42 m³/min, và nêu rõ khi đường kính lỗ tăng, tầng đá cứng hơn, độ sâu lỗ tăng hoặc độ cao tăng, cần lưu lượng khí đầy đủ hơn, không thể chỉ nhìn áp suất định mức. Đối với lỗ sâu, việc thải mảnh vụn có liên tục hay không thường trở thành yếu tố giới hạn sớm hơn cả việc mũi khoan có bám được vào đá hay không, do đó cấu hình cấp khí là điều kiện quan trọng ở phía "có thể khoan sâu bao nhiêu".
Nên khoan sâu bao nhiêu được quyết định bởi những thông tin nào
Trong các tình huống ứng dụng, tài liệu WR500SE liệt kê giếng sâu nông thôn, giếng tưới nông nghiệp, giếng nước công nghiệp, cấp nước khu mỏ và các dự án nước ngầm tầng trung sâu nói chung, đồng thời giải thích thiết bị cấp 500 m cung cấp "biên thi công lớn hơn", phù hợp với khu vực tầng chứa nước nông không ổn định, độ sâu nước ngầm lớn hoặc nhu cầu lượng nước cao. Những câu này đều hướng đến cùng một loại căn cứ phán đoán, chứ không phải thông số thiết bị.
- Vị trí tầng chứa nước: Độ sâu của tầng chứa nước chính quyết định đoạn hoàn thiện giếng nằm ở đâu, ống lọc và đoạn chặn nước phải được bố trí theo vị trí tầng chứa nước; tài liệu trong phần "Tầng chứa nước và đoạn lỗ có dòng nước mạnh" yêu cầu ghi lại độ sâu tầng chứa nước chính.
- Lưu lượng nước dự kiến và quy mô dùng nước: Đường kính giếng và độ sâu giếng của dự án ruộng, vườn cây ăn quả và nhà kính nên được thiết kế theo lưu lượng nước dự kiến, diện tích tưới, thông số ống chống giếng và máy bơm, chứ không phải theo năng lực tối đa của thiết bị.
- Thông số ống chống giếng và máy bơm: Độ sâu hạ máy bơm và kích thước ống chống giếng sẽ ảnh hưởng đến độ sâu hoàn thiện giếng và đường kính giếng, từ đó ảnh hưởng ngược lại đến việc chọn dụng cụ khoan và công nghệ tạo lỗ.
- Điều kiện địa tầng: Tài liệu đề cập tầng phong hóa, địa tầng xen kẽ mềm cứng và lớp phủ rời cần xử lý đặc biệt, như đoạn lỗ không ổn định phía trên sử dụng ống chống, khi lớp rời dày cần xem xét hệ thống dung dịch khoan từ sớm. Những xử lý này làm tăng công đoạn, nhưng cũng không tạo thành lý do "khoan đủ 500 m".
Một số biểu hiện cụ thể khi lấy giới hạn làm mục tiêu
Sai lầm không nằm ở việc sử dụng thiết bị cấp 500 m, mà ở việc lấy con số 500 làm đầu vào của phương án thi công. Các biểu hiện thường gặp gồm: ghi 500 m vào căn cứ đáp ứng yêu cầu nước, thay vì nêu riêng độ sâu tầng chứa nước; xác định độ sâu giếng trước khi lưu lượng nước dự kiến, thông số ống chống giếng và máy bơm được xác định; kỳ vọng lợi thế hiệu quả do hành trình dài 6,6 m mang lại thành lợi ích "khoan sâu hơn"; và khi tài liệu thủy văn nông chưa đầy đủ, dùng giới hạn năng lực thiết bị thay thế việc xác minh độ sâu nước ngầm. Bản thân tài liệu sản phẩm đặt giá trị của hành trình dài ở việc giảm số lần nối cần, đặt độ sâu khoan 500 m ở "biên thi công", cả hai chỗ đều không dùng giới hạn độ sâu làm độ sâu mục tiêu.
Phần tài liệu chưa đề cập, cần xác nhận riêng
Bài viết này chỉ có thể giải thích trong tài liệu WR500SE số liệu nào tương ứng với giới hạn năng lực, cách diễn đạt nào hướng đến thiết kế hoàn thiện giếng, không thể dựa vào đó để phán đoán bất kỳ dự án cụ thể nào nên khoan sâu bao nhiêu. Các vấn đề sau nằm ngoài phạm vi tài liệu hiện có, cần kết hợp tài liệu thủy văn địa phương và thiết kế hoàn thiện giếng để xác nhận riêng: độ sâu và độ dày thực tế của tầng chứa nước chính tại địa điểm dự án; lưu lượng nước mục tiêu và đường kính giếng, thông số ống chống giếng và máy bơm tương ứng; sau khi xác định độ sâu giếng, kiểm tra lại xem lực nâng 26 T, mô-men xoắn 7500–10000 N·m và cấu hình cấp khí có để lại biên vận hành bình thường hay không; và giới hạn của điều kiện chuyển trường và mặt bằng đối với toàn máy khoảng 9,5 T, kích thước khoảng 6150 × 2200 × 2600 mm. Trước khi các điều kiện này được xác minh, không nên dùng con số độ sâu khoan làm kết luận cho việc chọn thiết bị hoặc phương án thi công.
