Trong tài liệu PV390R, quay 360° là một trong những khả năng được liệt kê đầu tiên, nhưng nó không thay thế toàn bộ thao tác căn lỗ trong quy trình. Cùng tài liệu cũng ghi khung trượt nghiêng 120°, cần xoay trái phải hai xi lanh và bù co giãn 500 mm. Các bộ phận này không trùng chức năng: quay quản lý điều chỉnh hướng lớn của cơ cấu làm việc phía trên so với khung gầm, cần xoay quản lý điều chỉnh ngang, bù co giãn quản lý tinh chỉnh trước sau. Gộp bốn thứ thành một việc dễ dẫn đến kết luận "có quay thì không cần di chuyển toàn máy", nhưng tài liệu không ủng hộ kết luận này.
Trả lời trước: giảm bớt việc quay đầu và di chuyển khu vực của toàn máy

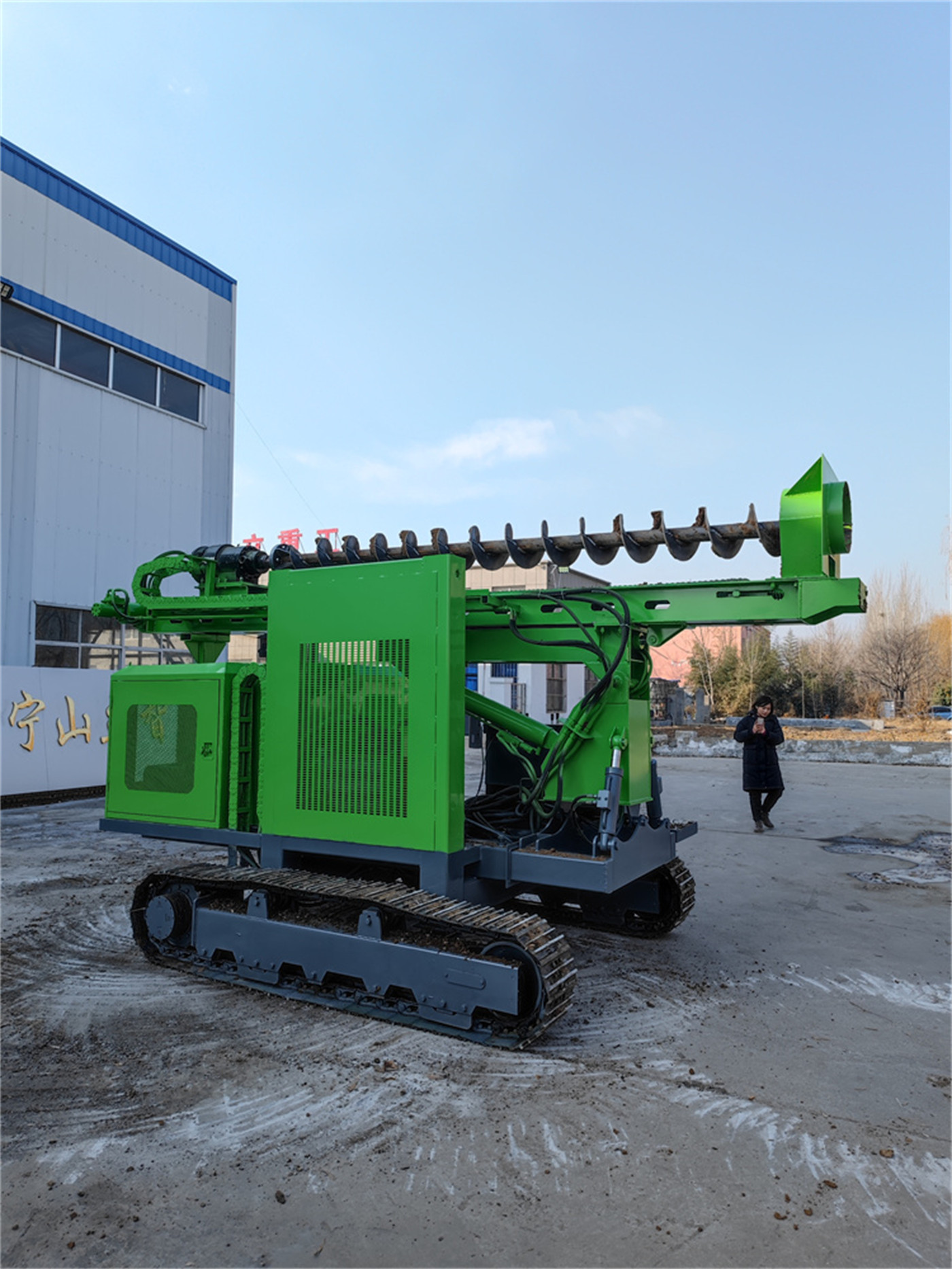

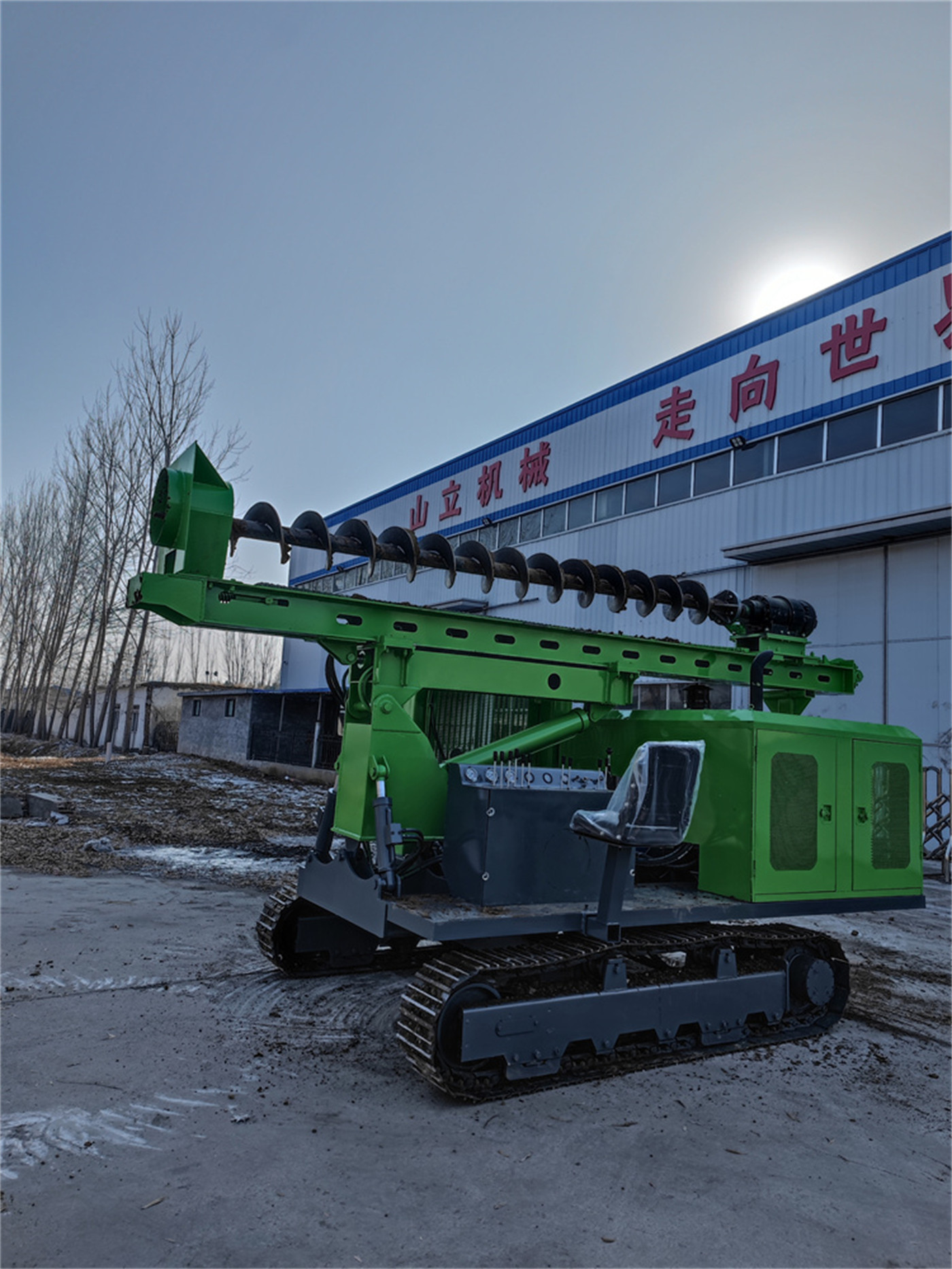

Theo nguyên văn tài liệu PV390R, quay 360° cho phép cơ cấu làm việc phía trên điều chỉnh hướng trong phạm vi lớn hơn quanh khung gầm, trong các dự án quang điện có mật độ cọc dày, mặt thi công hẹp hoặc cần xử lý liên tục nhiều điểm cọc ở các hướng khác nhau, có thể giảm việc quay đầu và di chuyển lặp đi lặp lại của toàn máy. Câu này giới hạn đối tượng là "toàn máy", tức là di chuyển ở cấp khung gầm xích, chứ không phải mọi thao tác căn lỗ.
Vị trí dừng một lần của khung gầm vốn có hạn. Quay 360° mở rộng phương vị làm việc, khung gầm không cần quay đầu chỉ để đổi hướng; tài liệu cũng đề cập khung gầm xích phụ trách di chuyển khu vực, quay, cần xoay và bù co giãn phụ trách căn chỉnh chi tiết. Hai tầng này tách biệt.
Một số thao tác dễ bị gộp chung
- Điều chỉnh hướng lớn: do kết cấu phía trên quay 360° thực hiện, khung gầm không di chuyển.
- Điều chỉnh ngang: do cần xoay trái phải hai xi lanh thực hiện.
- Tinh chỉnh trước sau: do bù co giãn 500 mm thực hiện.
- Tư thế làm việc: do khung trượt nghiêng 120° phối hợp với yêu cầu địa hình và vị trí cọc điều chỉnh.
- Chuyển khu vực: vẫn do khung gầm xích di chuyển thực hiện, chức năng quay không thay thế bước này.
Tài liệu không đưa ra số vị trí cọc có thể bao phủ trong một lần dừng, cũng không đưa ra quan hệ quy đổi giữa góc quay và mật độ bố trí cọc. Giảm được bao nhiêu lần di chuyển phụ thuộc vào bố trí cọc tại hiện trường và tổ chức vận hành.
Quay 360°, cần xoay và bù co giãn không phải quan hệ thay thế lẫn nhau
Nếu ba thứ có cùng tác dụng, tài liệu đã không tách riêng chúng. Theo bảng thông số: quay phía trên 360°, khung trượt lắc là cần xoay trái phải hai xi lanh, bù co giãn 500 mm. Quay là điều chỉnh phạm vi lớn theo phương vòng tròn, cần xoay giải quyết sai lệch vị trí ngang, bù co giãn giải quyết sai lệch vị trí trước sau. Kết hợp ba thứ có thể giảm di chuyển lặp lại của khung gầm trong phạm vi nhỏ, nhưng hai thao tác cần xoay và bù co giãn vẫn phải xảy ra.
Một số thông số cần đọc liền nhau
| Hạng mục thông số | Giá trị thông số |
|---|---|
| Quay phía trên | 360° |
| Khung trượt nghiêng | 120° |
| Khung trượt lắc | Cần xoay trái phải hai xi lanh |
| Bù co giãn | 500 mm |
| Đường kính khoan | 80–600 mm |
| Độ sâu khoan | 0–6 m |
| Chiều rộng bản xích | 400 mm |
| Góc leo dốc | 35° |
Nhóm giá trị này chỉ cho biết hành trình điều chỉnh theo các hướng. Việc sau khi quay một lần có cần cần xoay chỉnh tiếp không, biên độ chỉnh bao nhiêu, phụ thuộc vào quan hệ tương đối giữa vị trí đỗ khung gầm và vị trí cọc, tài liệu không đưa ra kết luận rập khuôn.
Điều kiện địa hình nào làm chức năng này rõ rệt hơn
Tài liệu liệt kê hai loại bối cảnh: nhà máy quang điện tập trung trên mặt đất và dự án có mật độ cọc dày, mặt thi công hẹp hoặc cần xử lý liên tục nhiều điểm cọc ở các hướng khác nhau. Hai loại bối cảnh này có điểm chung là số lượng cọc nhiều, bố trí có quy luật, không gian đỗ thiết bị hạn chế. Trong điều kiện này, chức năng quay tương ứng với việc giảm số lần quay đầu khung gầm, chứ không thay đổi bản thân việc khoan.
Ngược lại, dự án có cọc thưa hoặc khung gầm có đủ không gian di chuyển thì số thao tác tiết kiệm được nhờ quay tương đối hạn chế. Đây là ranh giới phán đoán suy ra từ mô tả tài liệu, không phải kết luận về hiệu quả.
Bối cảnh đồi núi và địa hình dốc cần xem riêng
Trong tài liệu, khung trượt nghiêng của PV390R là 120°, dùng để điều chỉnh tư thế khoan cho quang điện đồi núi và khu vực không bằng phẳng. Nhưng cùng tài liệu cũng lưu ý khi làm việc trên địa hình dốc cần chú ý thay đổi trọng tâm sau khi quay, thi công thực tế trên núi phải đồng thời xem xét độ dốc ngang, độ trơn ướt mặt đất, tính chất đất và trọng tâm toàn máy, không thể chỉ dựa vào thông số leo dốc 35° để đánh giá an toàn. Chức năng quay ở đây tăng khả năng điều chỉnh tư thế, không đồng nghĩa với việc loại bỏ nhu cầu điều chỉnh vị trí toàn máy trên mọi mặt dốc.
Quay giảm thao tác, nhưng không giảm phạm vi rủi ro vận hành
Tài liệu yêu cầu rõ: trước khi quay kết cấu phía trên, phải xác nhận xung quanh không có người, không có xe, không có đường dây trên cao và không có can thiệp của máy móc khác; trong quá trình khoan, nhân viên không được vào phạm vi quay của cần khoan, cơ cấu gia áp xích, khung trượt lắc và quay phía trên. Cọc càng dày, khung gầm càng ít di chuyển, thay đổi vị trí tương đối giữa thiết bị với người và công trình hiện hữu càng tập trung, việc xác nhận bán kính làm việc lại càng quan trọng.
Phần này là điều kiện ràng buộc an toàn trong tài liệu, thuộc nội dung tổ chức vận hành, bài viết này không nhắc lại các bước thao tác cụ thể mà tài liệu không cung cấp.
Những câu hỏi tài liệu này không trả lời được
Có một loại câu hỏi thường được gán trực tiếp cho quay 360°, nhưng tài liệu không đưa ra số liệu hỗ trợ:
- Một vị trí dừng thực tế có thể hoàn thành thao tác cọc ở mấy hướng;
- Chức năng quay tiết kiệm cụ thể bao nhiêu thời gian hoặc nhân công trong một đơn vị thời gian so với kết cấu không quay;
- Khác biệt do quay mang lại dưới các khoảng cách cọc và bố trí hiện trường khác nhau.
Những điều này cần được tính toán riêng dựa trên bản đồ vị trí cọc của dự án, điều kiện hiện trường và phương thức tổ chức thi công, không thể quy đổi trực tiếp từ bảng thông số.
Trình tự logic khi kiểm tra chức năng này
Nếu mục đích là đánh giá quay 360° có thể giảm thao tác trong dự án cụ thể hay không, có thể lần lượt xác nhận: bố trí cọc có dày không, khung gầm có không gian dừng liên tục không, sai lệch căn lỗ chủ yếu xuất hiện theo hướng ngang hay trước sau, địa hình dốc và trọng tâm sau khi quay có đồng thời thỏa mãn không. Hai mục đầu quyết định quay có đất dụng võ không, hai mục sau quyết định cần xoay, bù co giãn và nghiêng mỗi thứ đảm nhiệm bao nhiêu. Về trình tự, xem địa hình và vị trí cọc trước, rồi xem tổ hợp chức năng, sẽ gần với đoạn quy trình mà nó thực sự quản lý hơn là chỉ nhìn con số "360°".
