Trong tài liệu của PV390H, kích thước co giãn chiều cao bánh xích được ghi là 1200 mm, mô tả chức năng là “bánh xích có thể điều chỉnh theo độ cao thấp của độ dốc”. Câu này dễ bị hiểu thành một giấy phép chung cho mọi mặt bằng: chỉ cần bánh xích điều chỉnh được chiều cao thì núi, đồi, sườn dốc đều có thể thi công. Bản thân tài liệu không viết như vậy. Cùng một tài liệu, sau khi nói về chân cao thấp, có thêm một câu giới hạn: chức năng chân cao thấp có thể nâng cao khả năng thích ứng với sườn dốc, nhưng không thể thay thế sàn thao tác an toàn và đánh giá khả năng chịu tải của nền đất. Đặt câu này cùng với 1200 mm mới tạo thành ý nghĩa đầy đủ của chức năng này — nó giải quyết vấn đề tư thế do chênh lệch độ cao gây ra, phần còn lại của vấn đề mặt bằng vẫn giữ nguyên.
1200 mm điều chỉnh là tư thế, không phải mặt bằng

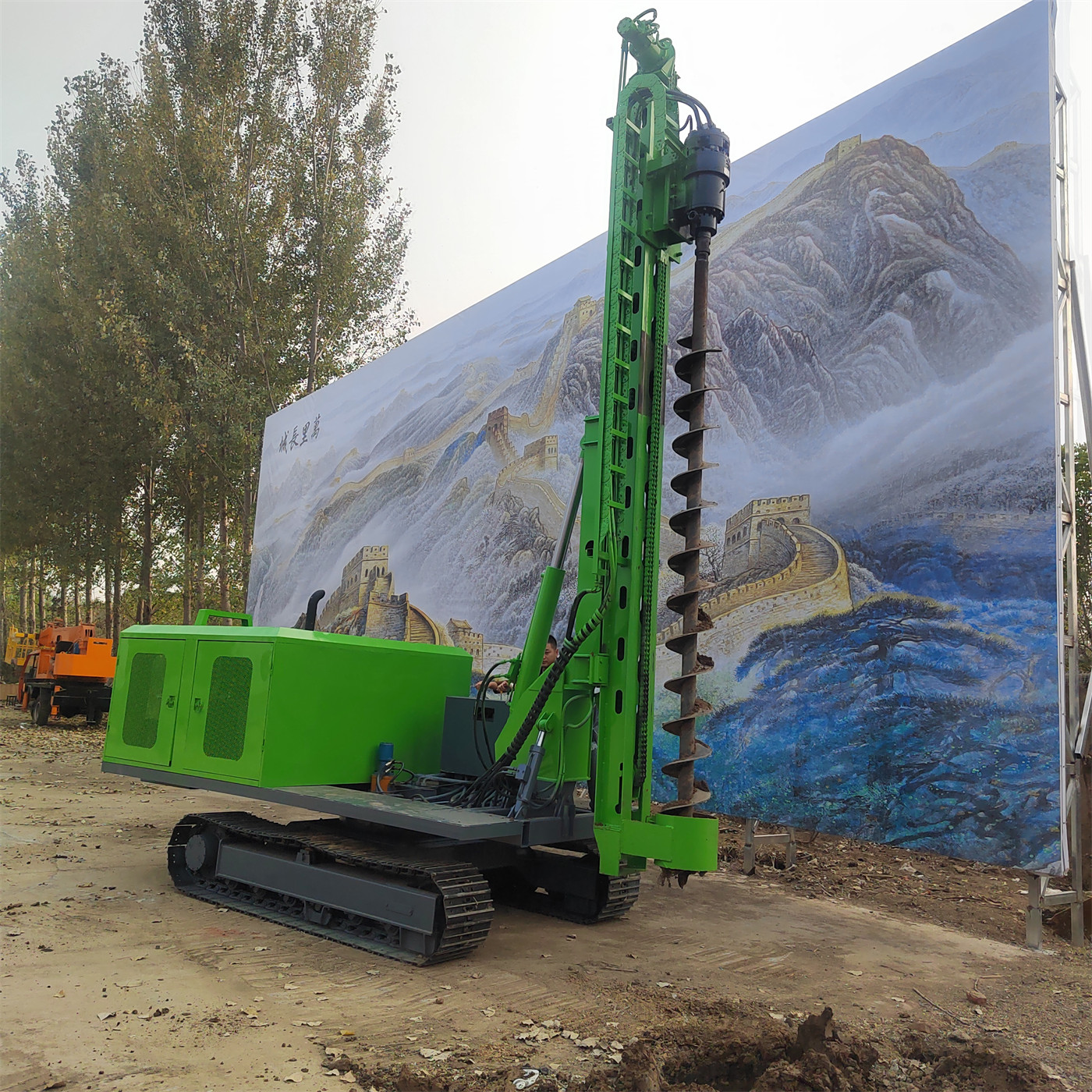

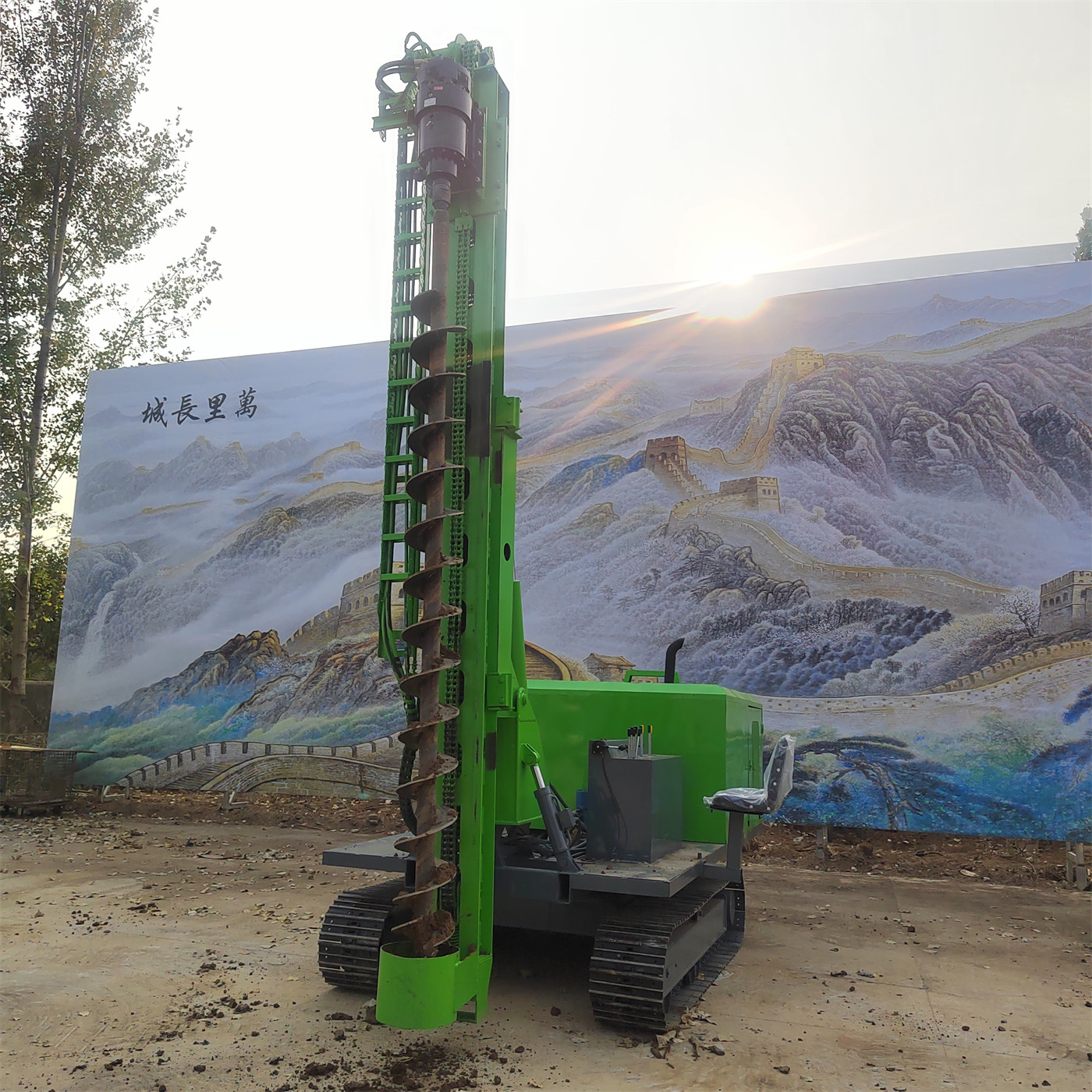

Để đánh giá chức năng điều chỉnh chiều cao bánh xích quản lý điều gì, trước tiên hãy xem nó thay đổi cái gì. Thiết bị thi công trên mặt bằng không bằng phẳng, trở ngại trực tiếp là chiều cao tiếp xúc của hai bên bánh xích không đồng nhất, dẫn đến khung gầm nghiêng, khó căn chỉnh giá trượt vào vị trí cọc. Cách làm của PV390H là làm chiều cao bánh xích có thể co giãn, kích thước co giãn 1200 mm, để hai bên bánh xích tự tìm vị trí trên mặt dốc, giúp tổng thể có được tư thế thi công tương đối ổn định. Nó điều chỉnh hình thái của chính thiết bị.
Điều kiện mặt bằng lại là một loại đối tượng khác: mặt đất có chịu được không, mặt dốc có trượt không, thiết bị có vào được không, vị trí cọc có dày đặc không. Những điều kiện này không thay đổi vì bánh xích nâng lên hay hạ xuống. Tài liệu phân biệt rất rõ hai loại vấn đề này: điều chỉnh tư thế thuộc về chân cao thấp, an toàn mặt bằng thuộc về đánh giá tại hiện trường.
Trong cùng tài liệu còn có một số nhóm thông số liên quan đến tư thế, có thể hiểu cùng nhau: giá trượt ngẩng cúi 120°, hai xi lanh trái phải xoay cánh tay, bù co giãn 450 mm. Bốn chức năng này không trùng lặp — chiều cao bánh xích xử lý chênh lệch trái phải tổng thể, ngẩng cúi xử lý góc khoan, xoay cánh tay xử lý căn chỉnh lỗ ngang, bù co giãn xử lý tinh chỉnh trước sau. Bất kỳ mục nào cũng không thể một mình đảm nhận đánh giá “phù hợp với mọi mặt bằng”.
Những điều kiện nào vẫn phải xác nhận như nguyên trạng
Khả năng chịu tải của nền đất và độ ổn định của mặt dốc
Tài liệu ghi rõ, chân cao thấp không thể thay thế đánh giá khả năng chịu tải của nền đất. Câu này thực chất chỉ ra rằng: trước khi thiết bị vào công trường vẫn phải đánh giá mặt đất có chịu được trọng lượng tổng thể và rung động khoan không, đất tích tụ trên mặt dốc và lớp mềm yếu sau mưa có còn duy trì được lực bám không. Tài liệu khi nói về tầng đất cũng đề cập, đất hoàng thổ trên sườn dốc sau mưa có thể xuất hiện giảm lực bám và nguy cơ trượt thiết bị, lúc này vừa phải chú ý chất lượng tạo lỗ, vừa phải chú ý trạng thái tiếp xúc của bánh xích. Những đánh giá này không liên quan đến điều chỉnh chiều cao bánh xích.
Trọng tâm tổng thể và biên độ điều chỉnh một bên
Tài liệu trong hướng dẫn sử dụng đưa ra một giới hạn rõ ràng: khi sử dụng chức năng chân cao thấp, nên tránh điều chỉnh một bên quá lớn dẫn đến lệch trọng tâm tổng thể; thi công trên dốc ngang nên thận trọng hơn; trước khi điều chỉnh chiều cao bánh xích nên đảm bảo thiết bị chạy chậm hoặc dừng lại, và quan sát người xung quanh và chướng ngại vật. Những điều này không phải là lời nói suông an toàn, mà là ranh giới của giá trị 1200 mm trong cách sử dụng — phạm vi điều chỉnh được không có nghĩa là mọi tổ hợp đều an toàn.
Điều kiện lưu thông và chuyển trường
Kích thước tổng thể được tài liệu đưa ra là 5200 × 2300 × 2800 mm, chiều rộng tấm bánh xích 300 mm. Thiết bị dùng cho đường đất, bãi cỏ, đất sỏi và sườn dốc thông thường. Đối với mặt dốc ẩm ướt, đất mềm và khu vực dốc ngang lớn, khuyến nghị của tài liệu là giảm tốc độ và chú ý nguy cơ lật. Chiều cao bánh xích điều chỉnh được không thay đổi kích thước ngoại hình tổng thể, khả năng lưu thông qua khu vực chật hẹp và đường công vụ vẫn đánh giá theo kích thước nguyên bản.
Điều kiện bổ sung cho độ dốc lớn hơn
Tài liệu đề cập, sau khi tăng tời có thể dùng cho điều kiện độ dốc lớn hơn, đồng thời ghi chú trước khi sử dụng phải xác nhận điểm neo, dây cáp và hướng kéo đáng tin cậy, không được dùng tời thay thế đường thi công và sàn thao tác an toàn cần thiết. Nói cách khác, đối với độ dốc lớn hơn, tài liệu đưa ra một con đường cấu hình bổ sung, chứ không trực tiếp mở rộng phạm vi điều chỉnh chiều cao bánh xích.
Bản thân vị trí cọc cũng phải kiểm tra riêng
Trong vấn đề mặt bằng còn có một lớp liên quan đến vị trí cọc, dễ bị quy về chiều cao bánh xích. Thiết bị đứng được không có nghĩa là mũi khoan căn được vào từng vị trí cọc thiết kế. Cơ cấu dùng để tinh chỉnh ngang và trước sau của PV390H là hai xi lanh trái phải xoay cánh tay và bù co giãn 450 mm; nếu vị trí cọc lệch so với vị trí dừng khung gầm vượt quá phạm vi tinh chỉnh này, thường phải di chuyển khung gầm để căn lại. Phần này thuộc về vấn đề tổ chức di chuyển và căn lỗ, điều chỉnh chiều cao bánh xích không giúp được.
Ngược lại, trong khu vực quang điện vùng núi có vị trí cọc dày đặc, chênh lệch độ cao mặt đất thay đổi thường xuyên, chân cao thấp kết hợp với xoay cánh tay, ngẩng cúi và bù co giãn sẽ giảm số lần san phẳng mặt đất và di chuyển khung gầm. Đây là giá trị của chức năng này, nhưng trường hợp nó thành lập là “chênh lệch độ cao và căn lỗ”, không phải giải pháp chung cho mọi trở ngại mặt bằng.
Ranh giới được vạch như thế nào: một bảng đối chiếu
| Vấn đề mặt bằng | Tác dụng của điều chỉnh chiều cao bánh xích 1200 mm | Vẫn cần xác nhận riêng |
|---|---|---|
| Chênh lệch độ cao trái phải trên sườn dốc | Điều chỉnh chiều cao hai bên bánh xích, giúp tổng thể có tư thế thi công | Biên độ điều chỉnh một bên và trọng tâm tổng thể |
| Góc mặt dốc | Kết hợp ngẩng cúi giá trượt 120° để điều chỉnh tư thế khoan | Độ dốc có vượt quá phạm vi thiết bị có thể làm việc không |
| Khả năng chịu tải mặt đất | Không thay đổi áp lực tiếp xúc mặt đất | Đánh giá khả năng chịu tải của nền đất |
| Trượt mặt dốc, đất mềm | Không thay đổi lực bám của bánh xích | Trạng thái tiếp xúc sau mưa và nguy cơ trượt |
| Lệch vị trí cọc | Không đảm nhận căn lỗ ngang, trước sau | Phạm vi điều chỉnh của bù co giãn 450 mm và xoay cánh tay |
| Lưu thông mặt bằng | Không thay đổi kích thước ngoại hình tổng thể | Chiều rộng đường, bán kính quay, điều kiện đường công vụ |
| Độ dốc lớn hơn | Có thể lắp thêm tời để hỗ trợ kéo | Điểm neo, dây cáp và hướng kéo |
Đưa chức năng này trở lại dự án thì dùng thế nào
Về trình tự kiểm tra, cách làm thực tế hơn là trước tiên đánh giá mặt bằng có chịu tải và lưu thông được không, sau đó đánh giá độ dốc có nằm trong điều kiện làm việc của thiết bị không, tiếp theo xem bố trí vị trí cọc có thể hoàn thành căn lỗ trong phạm vi xoay cánh tay và bù co giãn không, cuối cùng mới sử dụng điều chỉnh chiều cao bánh xích để ứng phó với chênh lệch độ cao đo được tại hiện trường. Tài liệu đã viết câu then chốt của trình tự này sau phần mô tả chân cao thấp: bất kỳ khả năng độ dốc nào cũng không thể thay thế đánh giá an toàn tại hiện trường.
Còn một số điều kiện, tài liệu của trang này không đưa ra kết luận, cần quay lại cấp dự án hoặc xác nhận với nhà sản xuất. Bao gồm: trên tầng đất sườn dốc có độ ẩm cao, độ dốc khả dụng và điều kiện tiếp xúc mặt đất được xác định như thế nào; giới hạn thi công sau mưa hoặc mưa liên tục; dưới các độ dốc khác nhau, chênh lệch điều chỉnh tối đa cho phép giữa hai bên bánh xích; và các loại mặt bằng khác ngoài đường đất, bãi cỏ, đất sỏi có áp dụng được không. Những nội dung này vượt quá phạm vi thông số công khai của PV390H, bài viết này không suy đoán.
