Việc chọn thiết bị cho khoan trước móng nền tảng quang điện thường được bắt đầu từ thông số thiết bị: phạm vi đường kính lỗ rộng bao nhiêu, độ sâu khoan bao nhiêu, mô-men xoắn lớn cỡ nào. Nhưng những giá trị trên bảng thông số này tự chúng không chỉ ra dự án cụ thể. Đảo ngược thứ tự sẽ thực dụng hơn — trước tiên xem loại cọc, từ loại cọc suy ra đường kính lỗ và độ sâu lỗ, rồi quay lại thiết bị để đối chiếu. Trong các thông số công bố của PV390, đường kính lỗ 80–600 mm, độ sâu khoan 0–6 m, mô-men xoắn 13000 N·m, góc nghiêng khung trượt 120°, cánh tay lắc trái phải bằng hai xi-lanh dầu, bù co giãn trước sau 50 cm, bản xích 400 mm, leo dốc 35°, những nhóm giá trị này lần lượt nằm ở các mắt xích khác nhau trong chuỗi suy ngược, không nên gộp thành một câu.
Bước 1: Loại cọc trước tiên phân chia đường kính lỗ và phương thức tạo lỗ
“Cọc móng nền tảng quang điện” không phải là một đối tượng đơn nhất. Trong cùng một khu vực, móng giá đỡ, trụ cột hàng rào và các móng nông khác có yêu cầu về lỗ không giống nhau. Tài liệu ghi mục đích sử dụng của PV390 là khoan trước móng giá đỡ quang điện, tạo lỗ và phối hợp phụ kiện tương ứng để thi công móng cọc, do đó bước đầu tiên là liệt kê từng loại cọc xuất hiện trong dự án.
- Móng giá đỡ thông thường: thường tương ứng với khoan trước đường kính lỗ nhỏ hơn, giá trị đường kính lỗ lấy theo bản vẽ thiết kế
- Loại cọc cần lỗ móng lớn hơn: giới hạn trên đường kính lỗ mà tài liệu đưa ra là 600 mm, lỗ vượt quá phạm vi này không thuộc phạm vi công bố của PV390
- Trụ cột hàng rào và các móng nông khác: cũng thuộc phạm vi áp dụng nêu trong tài liệu, nhưng đường kính lỗ cụ thể vẫn do thiết kế xác định
Ở bước này, tài liệu có thể cung cấp ranh giới của khoảng đường kính lỗ — 80–600 mm; không thể cung cấp là dự án cụ thể nên lấy đường kính lỗ nào. Mối tương ứng giữa loại cọc và đường kính lỗ đến từ bản vẽ thiết kế, không phải từ tài liệu thiết bị.
Bước 2: Loại cọc còn quyết định độ sâu lỗ, và độ sâu lỗ có giới hạn trên rõ ràng
Độ sâu lỗ ghi trong tài liệu là 0–6 m, đồng thời nêu rõ PV390 định vị cho móng cọc quang điện và công trình móng nông, “chứ không phải thi công giếng nước sâu”. Ý nghĩa của giới hạn này quan trọng hơn bản thân con số.
Sau khi sắp xếp loại cọc theo độ sâu thiết kế, sẽ xuất hiện hai trường hợp: độ sâu thiết kế nằm trong 0–6 m thuộc phạm vi tài liệu đề cập; độ sâu thiết kế vượt quá 6 m thì theo tài liệu hiện có không thể đưa ra kết luận PV390 có thể đảm nhận hay không, cần xác nhận riêng. Ở đây không suy đoán “vượt một chút có được không”, vì tài liệu gốc không đưa ra giải thích về biên dự phòng.
Bước 3: Đường kính lỗ và độ sâu lỗ cùng quay trở lại mô-men xoắn và dụng cụ khoan
Đường kính lỗ và độ sâu lỗ không phải hai điều kiện độc lập, chúng cùng quyết định tải trọng khi khoan, và phần tải trọng này tương ứng với mô-men xoắn, tốc độ quay và phương thức gia áp. PV390 ở lớp này công bố ba mục: mô-men xoắn hộp giảm tốc 13000 N·m, tốc độ quay cần khoan 90 r/min, gia áp bằng xích.
Mô tả của tài liệu về mô-men xoắn là: có thể bao phủ phạm vi khoan 80–600 mm, đối với đường kính lỗ lớn, tầng đất chặt và địa tầng lẫn sỏi đá, mô-men xoắn cao hơn có lợi cho việc duy trì quay, nhưng tiến độ thực tế vẫn phụ thuộc vào loại mũi khoan, cấu trúc địa tầng và kiểm soát đẩy. Câu này không quy đổi trực tiếp mô-men xoắn thành tiến độ, cũng không cam kết tốc độ khoan ở một đường kính lỗ nhất định. Mô tả gia áp bằng xích cũng có giới hạn — khi gặp sỏi cuội, lớp đất đắp hoặc đá phong hóa mạnh, nên kiểm soát đẩy theo tải quay và trạng thái dụng cụ khoan, tránh hạ ép quá nhanh gây lệch lỗ, kẹt cần hoặc va đập dụng cụ khoan quá lớn.
Do đó, phán đoán có thể rút ra ở bước này mang tính định hướng: đường kính lỗ càng lớn, địa tầng càng chặt thì mô-men xoắn và kiểm soát đẩy càng then chốt; nhưng câu hỏi “13000 N·m có khoan được trong dự án đó hay không” thì bản thân tài liệu không trả lời được, cần kết hợp hình thức mũi khoan và cấu trúc địa tầng để xác nhận riêng.
Bước 4: Điều kiện tư thế quyết định các vị trí cọc có thể đi liên tục hết hay không
Sau khi phân tích loại cọc, còn phải quay lại mặt bằng để xem từng vị trí cọc căn lỗ như thế nào. Lớp này tương ứng với một số khả năng điều chỉnh tư thế mà PV390 công bố, phân công của chúng không trùng nhau:
| Mục công bố | Giá trị | Động tác tương ứng |
|---|---|---|

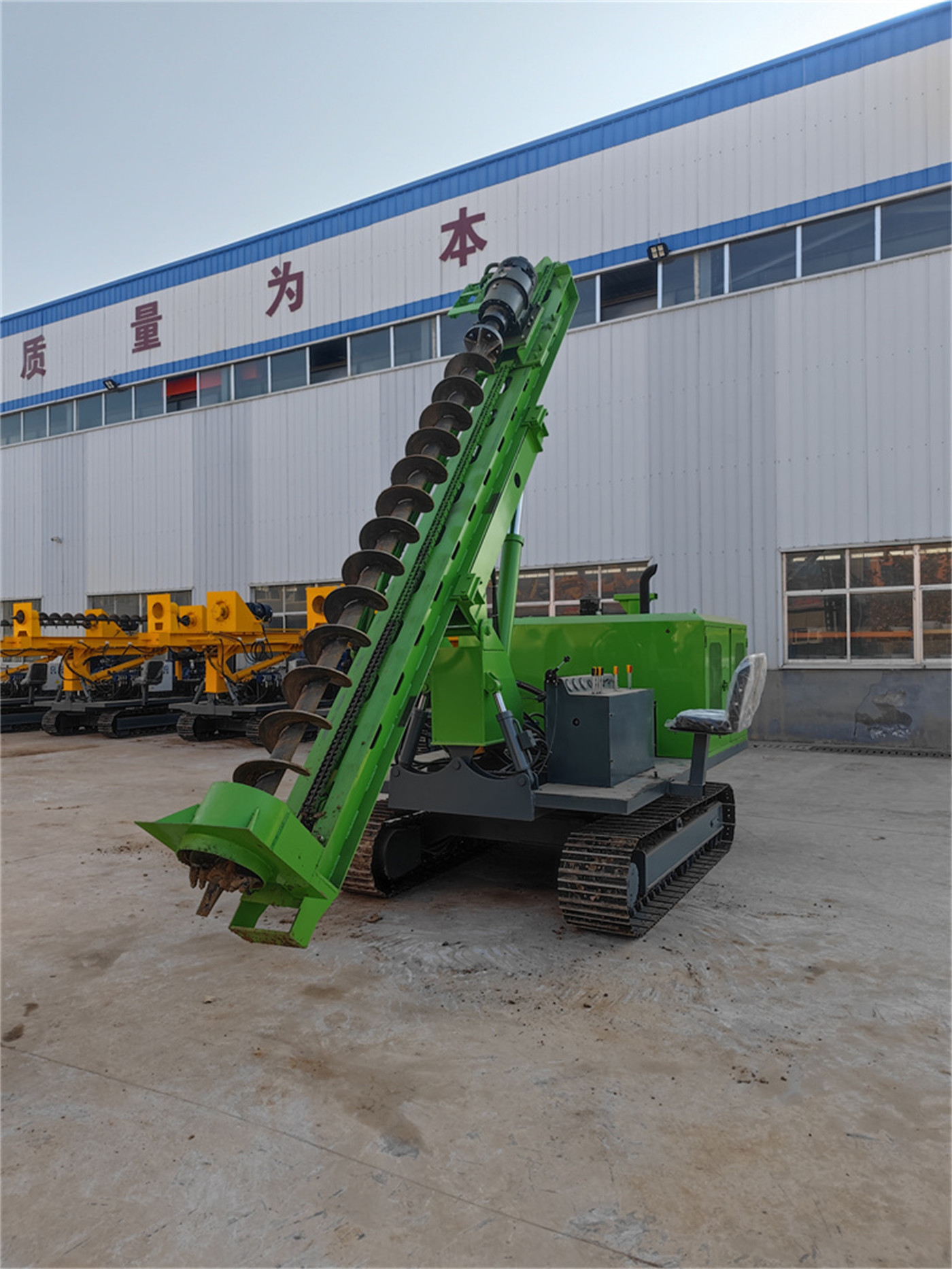

| Góc nghiêng khung trượt | 120° | Điều chỉnh tư thế khoan theo độ dốc và yêu cầu vị trí cọc |
| Lắc khung trượt | Cánh tay lắc trái phải bằng hai xi-lanh dầu | Căn lỗ ngang sau khi thiết bị dừng ổn định |
| Bù co giãn trước sau | 50 cm | Tinh chỉnh dọc theo vị trí cọc |
Tài liệu mô tả ba khả năng này cùng nhau, tác dụng là giảm việc tinh chỉnh toàn xe ở mỗi vị trí cọc, nâng cao nhịp thi công liên tục cho trạm quang điện dạng mảng diện tích lớn. Mối quan hệ giữa lớp này và loại cọc là: mật độ bố trí vị trí cọc càng cao, mặt đất càng không bằng phẳng thì động tác căn lỗ do điều chỉnh tư thế đảm nhận càng nhiều; khi vị trí cọc thưa, mặt bằng phẳng thì giá trị của phần khả năng này giảm tương đối. Tài liệu không đưa ra việc từng điều chỉnh có thể giảm bao nhiêu lần di chuyển toàn máy, do đó không suy đoán định lượng.
Bước 5: Từ phân bố vị trí cọc quay trở lại khung gầm và khả năng vượt địa hình
Sau khi xác nhận loại cọc, đường kính lỗ, độ sâu lỗ và tư thế, cuối cùng mới xem thiết bị có thể đi hết các vị trí cọc này theo yêu cầu hay không.

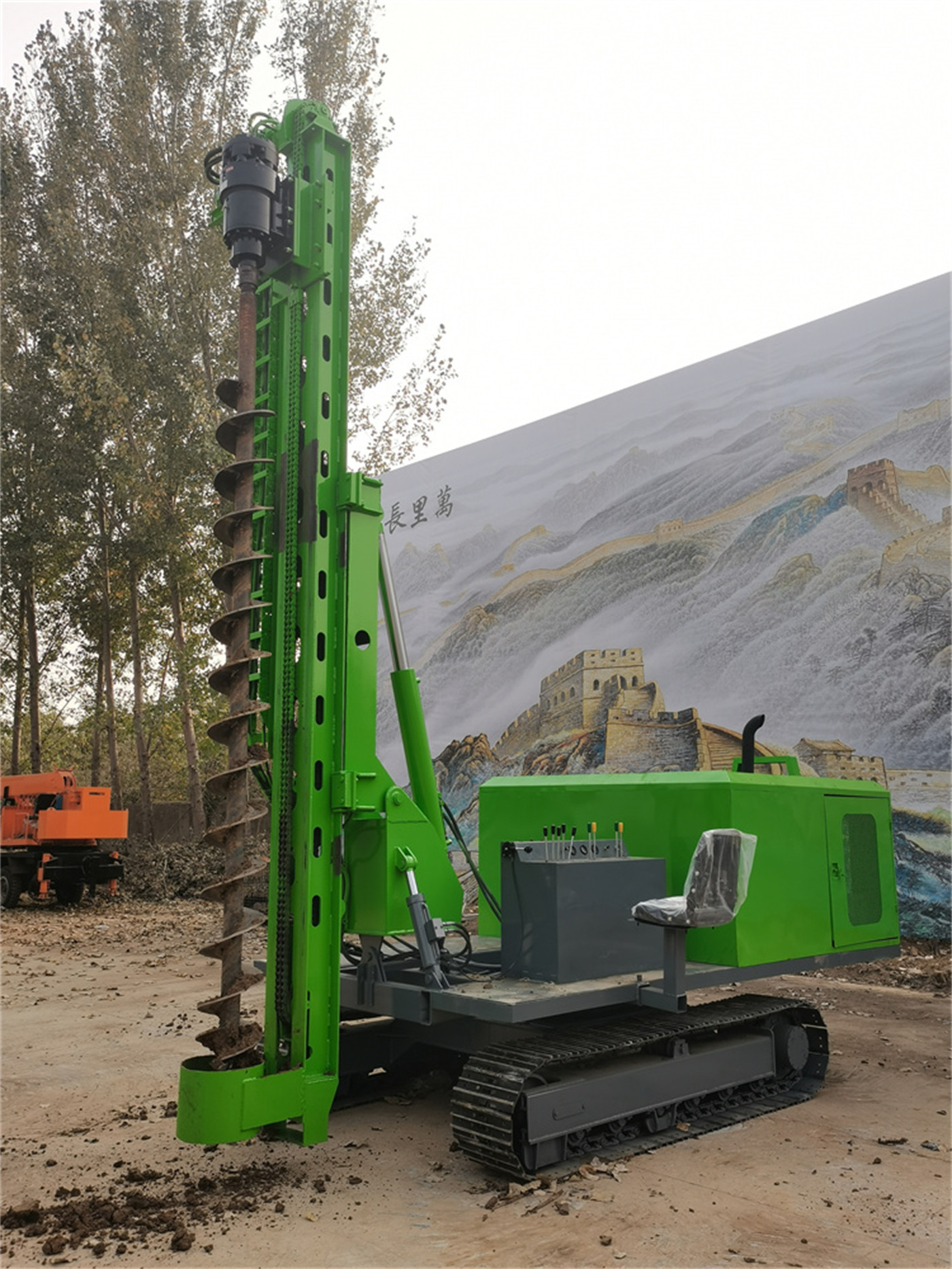

Các thông số liên quan mà PV390 công bố bao gồm: khung gầm bánh xích, bản xích 400 mm, góc leo dốc 35°, kích thước toàn máy 5200 × 2300 × 2650 mm, động cơ Yuchai bốn xi-lanh 85 kW. Mô tả của tài liệu về bản xích là có lợi cho việc phân tán áp lực mặt đất, phù hợp với đường đất, bãi cỏ, đất sỏi đá và đất dốc; về leo dốc thì nêu rõ, thi công trên đất dốc thực tế vẫn nên xem xét tổng hợp độ dốc ngang, mức trơn ướt mặt đất, chất đất và trọng tâm toàn máy, không nên chỉ lấy góc leo dốc tối đa làm căn cứ đi lại an toàn.
Sự kết nối giữa lớp này và các bước trước là: hình thái phân bố vị trí cọc quyết định thiết bị cần chuyển hiện trường thường xuyên đến mức nào, và tần suất chuyển hiện trường lại ảnh hưởng ngược lại giá trị của hình thức khung gầm. Trình bày của tài liệu ở phương diện này giới hạn trong phạm vi trên, không đề cập kết luận đi lại của một khu vực cụ thể.
Điều kiện địa tầng không thuộc chuỗi suy ngược từ loại cọc, nhưng sẽ thay đổi một số bước trong đó
Tài liệu PV390 đưa ra mô tả tương ứng theo loại địa chất, phần này không đến từ loại cọc mà là một đầu vào khác song song:
- Tầng đất, đất hoàng thổ: khoan trước thông thường, đất hoàng thổ cần điều chỉnh thông số theo độ chặt và độ ẩm
- Đất sét: chú ý bám dính mũi khoan và thải mùn không thông
- Cát sỏi cuội: chọn dụng cụ khoan theo kích thước hạt và mức độ chặt
- Lớp rác đất đắp: trọng tâm là phòng ngừa dị vật, lỗ rỗng và kẹt cục bộ
- Đá phong hóa mạnh và tầng đá: tài liệu nêu rõ sau khi thay dụng cụ khoan va đập có thể dùng cho thi công ở địa tầng tương ứng, nhưng không đưa ra model búa va đập hoặc năng lượng va đập, do đó không giải thích thêm về hiệu quả đá cứng
Sau khi đưa địa tầng vào, phán đoán từ bước 2 đến bước 4 ở trên sẽ thay đổi: cùng một loại cọc, trong lớp đất đắp hoặc địa tầng chứa sỏi đá có yêu cầu cao hơn đối với dụng cụ khoan và kiểm soát đẩy. Tài liệu địa tầng thuộc đầu vào phía dự án, cần bên dự án cung cấp hoặc khảo sát riêng, không thể suy ngược từ thông số thiết bị.
Trong chuỗi suy ngược này, những phần tài liệu không thể trả lời
Đi hết theo thứ tự trên, trong phạm vi tài liệu có thể xác định là: đường kính lỗ có nằm trong 80–600 mm hay không, độ sâu lỗ có nằm trong 0–6 m hay không, mô-men xoắn và phương thức gia áp có tương ứng với loại địa tầng được mô tả hay không, điều chỉnh tư thế có thể bao phủ độ dốc hiện trường và bố trí vị trí cọc hay không, thông số khung gầm và điều kiện đi lại của khu vực có cùng cấp độ hay không.
Những phần tài liệu chưa đề cập, cần xác nhận ở cấp dự án ít nhất bao gồm: đường kính lỗ và độ sâu lỗ thiết kế tương ứng với loại cọc cụ thể, vị trí cáp ngầm, đường ống và vật cản, tính toán bám bánh xích và ổn định toàn máy khi làm việc trên đất dốc, cũng như chất lượng tạo lỗ và hiệu quả khoan cuối cùng dưới tác động chung của loại cọc, đường kính lỗ, góc thi công và phương thức thao tác. Cách diễn đạt của tài liệu về điều này là: hiệu quả cuối cùng nên lấy điều kiện hiện trường và thiết kế móng của dự án làm chuẩn.
Ngoài ra, model trong tài liệu gốc của sản phẩm là SL390, model mới nhất được người dùng xác nhận là PV390, bài viết này thống nhất dùng PV390; các thông số kỹ thuật còn lại được sắp xếp theo tài liệu được cung cấp.
