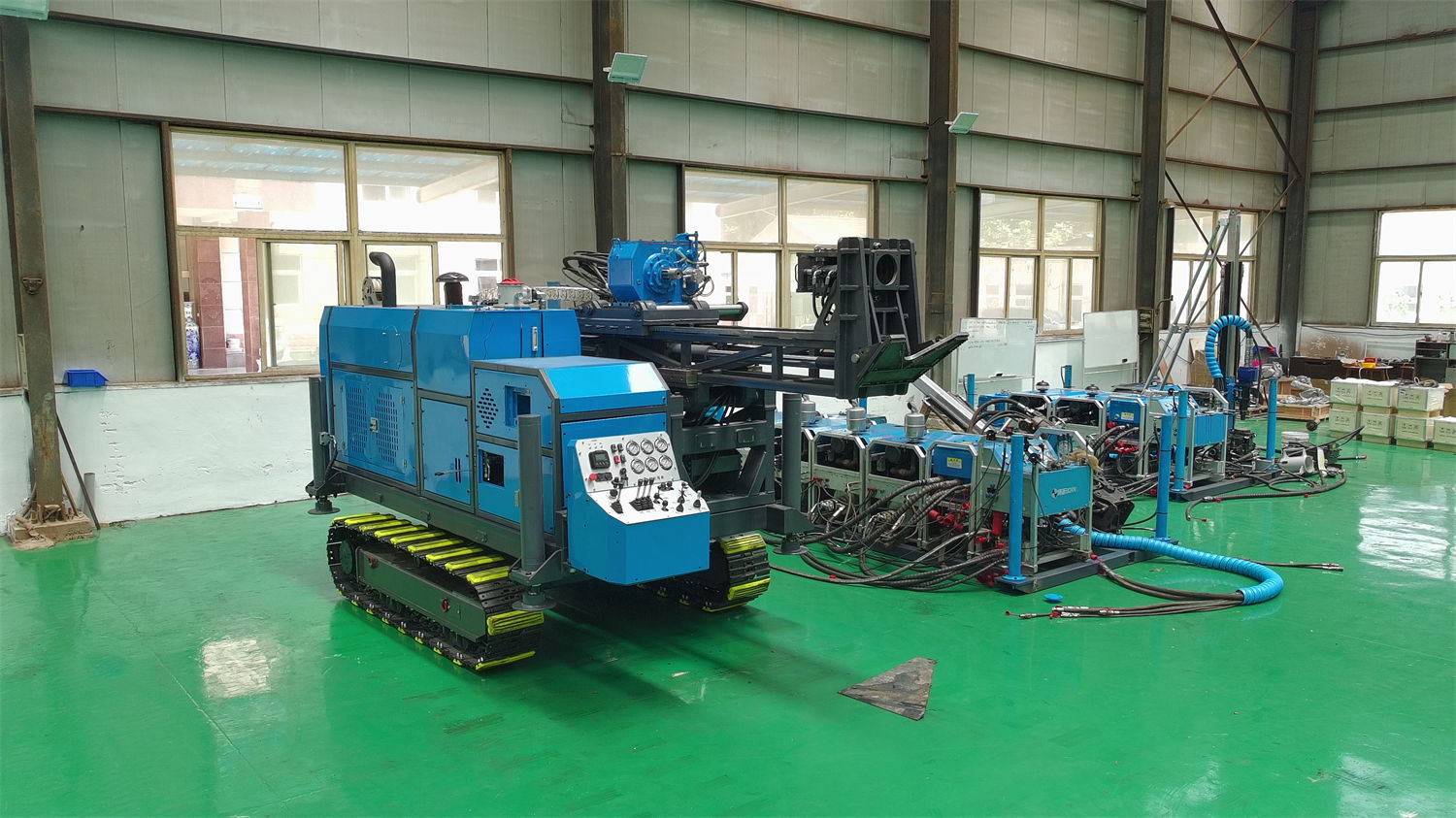

Công tác vận chuyển và lắp đặt trước khi vào dự án khoan lấy mẫu lõi vùng núi

Khó khăn trong công tác chuẩn bị vào dự án khoan lấy mẫu lõi vùng núi hiếm khi nằm ở câu hỏi "có mang máy khoan hay không", mà nằm ở việc sau khi thiết bị được tháo thành nhiều phần: đoạn đường nào có thể đưa mô-đun nào đến sân thao tác cấp nào, khi đến gần miệng lỗ khoan thì ai di chuyển, lắp đặt mất bao lâu, sau khi lắp xong cần kiểm tra gì trước. Trong tài liệu công khai của CR600P tại trang này có một nhóm giá trị dễ bị bỏ qua — bộ động lực 180–260 kg, bộ vận hành 125 kg, bộ dầu thủy lực (bao gồm dầu) 140 kg, bộ dung dịch khoan 86 kg, tổng trọng lượng 1200 kg — chúng quyết định trực tiếp hơn so với độ sâu khoan danh nghĩa những việc cần làm trong giai đoạn vào công trường.

Danh sách chuẩn bị dưới đây được sắp xếp theo trình tự vào công trường: trước tiên xác nhận vận chuyển, sau đó đánh giá mặt bằng, tiếp theo sắp xếp lắp đặt, cuối cùng là kiểm tra trước khi khoan. Mỗi mục chỉ ghi nội dung đã được nêu rõ trong tài liệu; những phần tài liệu chưa đề cập được liệt kê riêng ở cuối.

Bước 1: Xác minh vận chuyển có thể đến nơi theo mô-đun chứ không phải theo máy nguyên chiếc

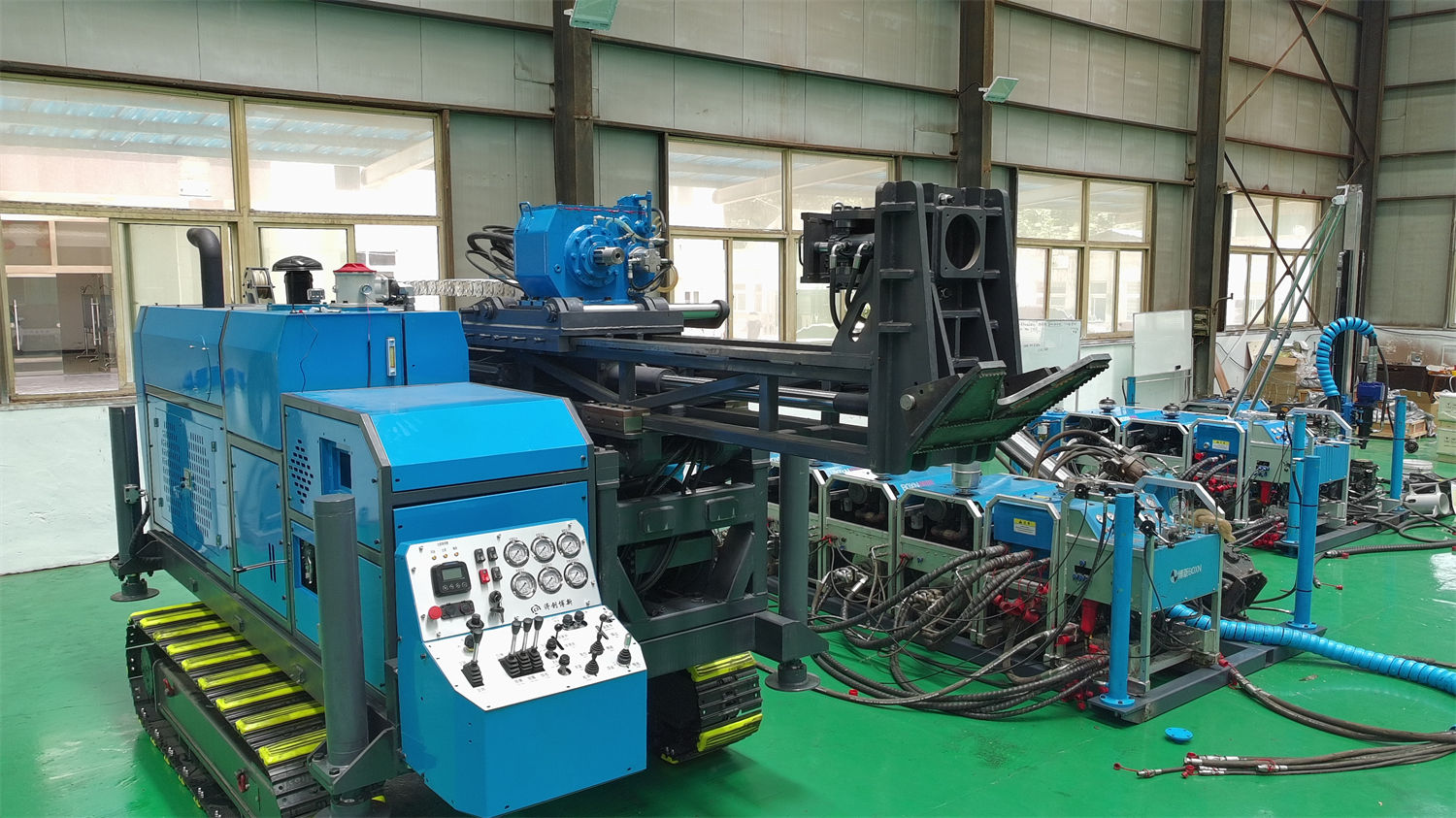

Tiền đề thiết kế của CR600P là cấu trúc mô-đun phân ly: động lực, thủy lực, vận hành, dung dịch khoan và cơ cấu khoan được tách thành các đơn vị chức năng có thể di chuyển độc lập. Điều này có nghĩa là phương án vận chuyển phải được xác định theo mô-đun, không thể đánh giá theo máy nguyên chiếc 1200 kg.

• Xác minh phương thức vận chuyển thực tế của từng mô-đun. Trọng lượng tham khảo của mô-đun trong tài liệu tập trung trong khoảng từ vài chục kg đến 260 kg, và trọng lượng của bộ dầu thủy lực được đưa ra ở trạng thái "bao gồm dầu"; nếu xả dầu trước khi vận chuyển tại hiện trường, trọng lượng sẽ khác với tài liệu, điểm này cần xác nhận với nhà sản xuất.
• Xác minh vị trí xa nhất mà tuyến vận chuyển có thể đến. CR600P hướng đến vùng núi, vùng rừng và khu mỏ không có đường; thiết kế mô-đun giảm độ khó vận chuyển của từng mô-đun, không phải loại bỏ đoạn di chuyển từ điểm dỡ hàng đến miệng lỗ khoan.
• Xác minh cách tổ chức vận chuyển theo lô. Tài liệu ghi rõ "có thể vận chuyển theo lô đến gần miệng lỗ khoan tùy theo điều kiện hiện trường, sau đó hoàn thành lắp đặt tổ hợp"; thứ tự các lô, mỗi lô tương ứng với đơn vị nào thuộc về tổ chức hiện trường, tài liệu không đưa ra phương án cố định.
• Xác minh có sử dụng phương án điện hay không. CR600P có thể sử dụng động lực diesel hoặc động lực điện; công suất động cơ diesel yêu cầu ≥66 kW, cũng có thể sử dụng tổ hợp động cơ điện 22 kW × 2. Khi dạng động lực thay đổi, các yêu cầu về bảo đảm nhiên liệu, đấu nối nguồn điện và thiết bị tương ứng khi vào công trường cũng phải thay đổi theo.

Bước 2: Điều kiện mặt bằng, xác nhận mặt lắp đặt trước rồi mới xác nhận mặt khoan

Việc lắp đặt thiết bị phân ly cần một không gian có thể đặt nhiều mô-đun và hoàn thành kết nối, điều này khác với logic vào công trường của máy liền khối "xe đến là có thể triển khai". Nội dung liên quan đến mặt bằng trong tài liệu bao gồm: góc khoan áp dụng 45°–90°, hành trình tiến dao 1,8 m, chiều dài cần khoan áp dụng 1/1,5 m, tổng trọng lượng 1200 kg. Sân thao tác tạm để lắp đặt và sân thao tác khoan không phải là cùng một vấn đề về chịu lực.

• Khu vực lắp đặt: có thể chứa nhiều mô-đun đặt đồng thời và hoàn thành kết nối khớp nối nhanh, đường ống thủy lực hay không.
• Khu vực khoan: phạm vi 45°–90° có nghĩa là lỗ khoan xiên cũng phải được bố trí trên sân thao tác. Tài liệu đề cập trước khi thi công lỗ khoan xiên phải bảo đảm giá khoan và đế khoan ổn định.
• Điều kiện xung quanh: tài liệu nêu rõ trước khi thi công vùng núi vẫn phải đánh giá độ ổn định của sườn núi, đá rơi, đường mùa mưa, tuyến di chuyển thủ công và khả năng chịu tải của sân thao tác tạm. Những mục này không phải thông số khoan, nhưng sẽ quyết định trực tiếp nhịp độ vào công trường.
• Phân bố vị trí lỗ khoan: tài liệu đề cập kết cấu này phù hợp với dự án thăm dò có vị trí lỗ khoan phân tán. Nếu vị trí lỗ khoan trên tuyến thăm dò phân tán, mặt lắp đặt sẽ lặp lại theo vị trí lỗ khoan; danh sách chuẩn bị phải được sắp xếp theo số lượng vị trí lỗ khoan chứ không phải theo một thiết bị.

Bước 3: Phân công lắp đặt và dự kiến thời gian

Tài liệu nêu rõ có thể hoàn thành lắp đặt nhanh nhất trong khoảng 30 phút, đồng thời giải thích thời gian thực tế cần thiết sẽ chịu ảnh hưởng của khoảng cách vận chuyển, điều kiện mặt bằng, mức độ thành thạo của nhân viên và thiết bị phụ trợ. Trong danh sách chuẩn bị nên ghi rõ sự phân biệt này: 30 phút là giá trị tham khảo do tài liệu đưa ra, không phải giá trị cam kết tại hiện trường.

Bước 4: Kiểm tra cần thực hiện sau khi lắp đặt xong, trước khi khoan

Tài liệu ghi khá cụ thể về kiểm tra trước khi khoan, có thể dùng trực tiếp làm mục trong danh sách.

• Xác minh trọng lượng mô-đun và tuyến vận chuyển trước khi thiết bị vào công trường.
• Sau khi lắp đặt xong kiểm tra khớp nối nhanh, đường ống thủy lực và kết nối kết cấu.
• Trước khi thi công lỗ khoan xiên bảo đảm giá khoan và đế khoan ổn định.
• Trong quá trình khoan liên tục định kỳ kiểm tra dầu thủy lực, bộ lọc, cáp thép, bộ kẹp và bơm dung dịch khoan.
• Khi xuất hiện tăng nhiệt bất thường, rò rỉ hoặc thay đổi lực cản khi nâng cần khoan thì kịp thời kiểm tra xử lý.

Trong đó hai mục đầu có liên quan chặt chẽ nhất đến giai đoạn lắp đặt. Bộ kẹp sử dụng phương thức kẹp thủy lực, lực kẹp tối đa 120 kN, khả năng thông lỗ 54–127 mm, và có thiết kế bảo vệ mất áp; tài liệu yêu cầu khi tháo lắp cần khoan và xử lý cần khoan phải giữ bề mặt kẹp sạch sẽ và định kỳ kiểm tra áp suất thủy lực. Tời cáp được cấu hình cáp thép 6 mm, dung lượng chứa cáp 800 m; tình trạng đứt sợi, dập dẹt, mài mòn và xếp cáp của cáp thép nên được đưa vào kiểm tra hàng ngày. Hai mục này tuy là nội dung kiểm tra hàng ngày, nhưng khi lắp đặt vào công trường cần xác nhận trạng thái một lần trước.

Chuẩn bị phối hợp dụng cụ khoan và tời theo quy cách độ sâu lỗ khoan

Khả năng khoan của CR600P được ghi là độ sâu khoan tham khảo BQ 760 m, độ sâu khoan tham khảo NQ 600 m, độ sâu khoan tham khảo HQ 280 m. Ba quy cách tương ứng với các tổ hợp dụng cụ khoan khác nhau; trước khi vào công trường phải xác định nội dung mang theo theo quy cách thực tế mà dự án sử dụng, chứ không phải chuẩn bị cả ba bộ theo cùng một tiêu chuẩn.

Bộ dung dịch khoan sử dụng bơm cao áp piston, lưu lượng 90 L/min, áp suất 3 MPa. Tài liệu giải thích trong tầng đá nguyên vẹn chủ yếu đảm nhận vai trò làm mát và mang theo mùn khoan; trong đoạn lỗ khoan phong hóa mạnh, nứt nẻ hoặc rời rạc, còn cần duy trì ổn định thành lỗ khoan thông qua điều chỉnh tính năng dung dịch khoan và biện pháp ống chống. Vật liệu liên quan đến dung dịch khoan và ống chống thuộc hạng mục phối hợp cần thực hiện trước khi vào công trường, quy cách cụ thể của chúng tài liệu không đưa ra.

Phần tài liệu chưa đề cập, cần xác nhận với nhà sản xuất

• Sự khác biệt trọng lượng thực tế của từng mô-đun khi vận chuyển ở trạng thái bao gồm dầu, xả dầu hoặc trạng thái khác.
• Thứ tự khuyến nghị, số lượng nhân viên và phương thức nâng hạ trong quá trình lắp đặt.
• Phương án phân bổ mô-đun tương ứng với các phương thức vận chuyển và điều kiện đường khác nhau.
• Yêu cầu cố định cụ thể để giá khoan và đế khoan ổn định khi bố trí lỗ khoan xiên.
• Căn cứ lựa chọn quy cách vật liệu dung dịch khoan và ống chống.

CR600P hướng đến vùng núi, vùng rừng và khu mỏ không có đường. Tài liệu cũng giải thích rằng do điều kiện địa chất thực tế, dụng cụ trong lỗ khoan, góc khoan và phương thức vận hành có sự khác biệt, hiệu suất khoan cuối cùng, độ sâu khoan và hiệu quả thu hồi mẫu lõi nên lấy điều kiện hiện trường làm chuẩn. Vai trò của danh sách chuẩn bị vào công trường là xác nhận trước những phần có thể kiểm soát; phần điều kiện trong lỗ khoan chỉ có thể đánh giá từng đoạn sau khi bắt đầu khoan.
