Cùng thuộc cấp 600 m, sự khác biệt về phương thức tổ chức giữa WRTR600 và WR600RC bắt đầu ngay từ cách thiết bị vào công trường. WRTR600 tập trung máy phát diesel, bơm bùn 3NB-130, bàn quay, hai tời, tháp khoan và chân chống trên khung gầm di động; WR600RC lắp hệ thống động lực và quay trên khung gầm bánh xích, trọng lượng toàn máy khoảng 12,5T, sử dụng quy trình tuần hoàn ngược với cần khoan hai thành. Bài viết này không so sánh thiết bị nào mạnh hơn, chỉ dựa trên bốn nhóm điều kiện tổ chức thi công để giải thích hai loại thiết bị kéo nguồn lực hiện trường theo hướng sắp xếp nào.
Trước tiên xem khung gầm: loại di động và loại bánh xích quyết định cách vào công trường
WRTR600 có hình thức lắp đặt là khung gầm di động, kích thước vận chuyển toàn máy thay đổi theo phiên bản tháp: tháp ngắn khoảng 15100 × 2480 × 4100 mm, tháp dài khoảng 16630 × 2480 × 4100 mm. Điều này có nghĩa phương thức tổ chức của nó nhất định bao gồm khâu “xe kéo + chuyển công trình”, trước khi thi công liên vùng cần xác nhận chiều rộng đường, bán kính quay, tải trọng cầu, giới hạn chiều cao và yêu cầu vận chuyển di động tại địa phương.

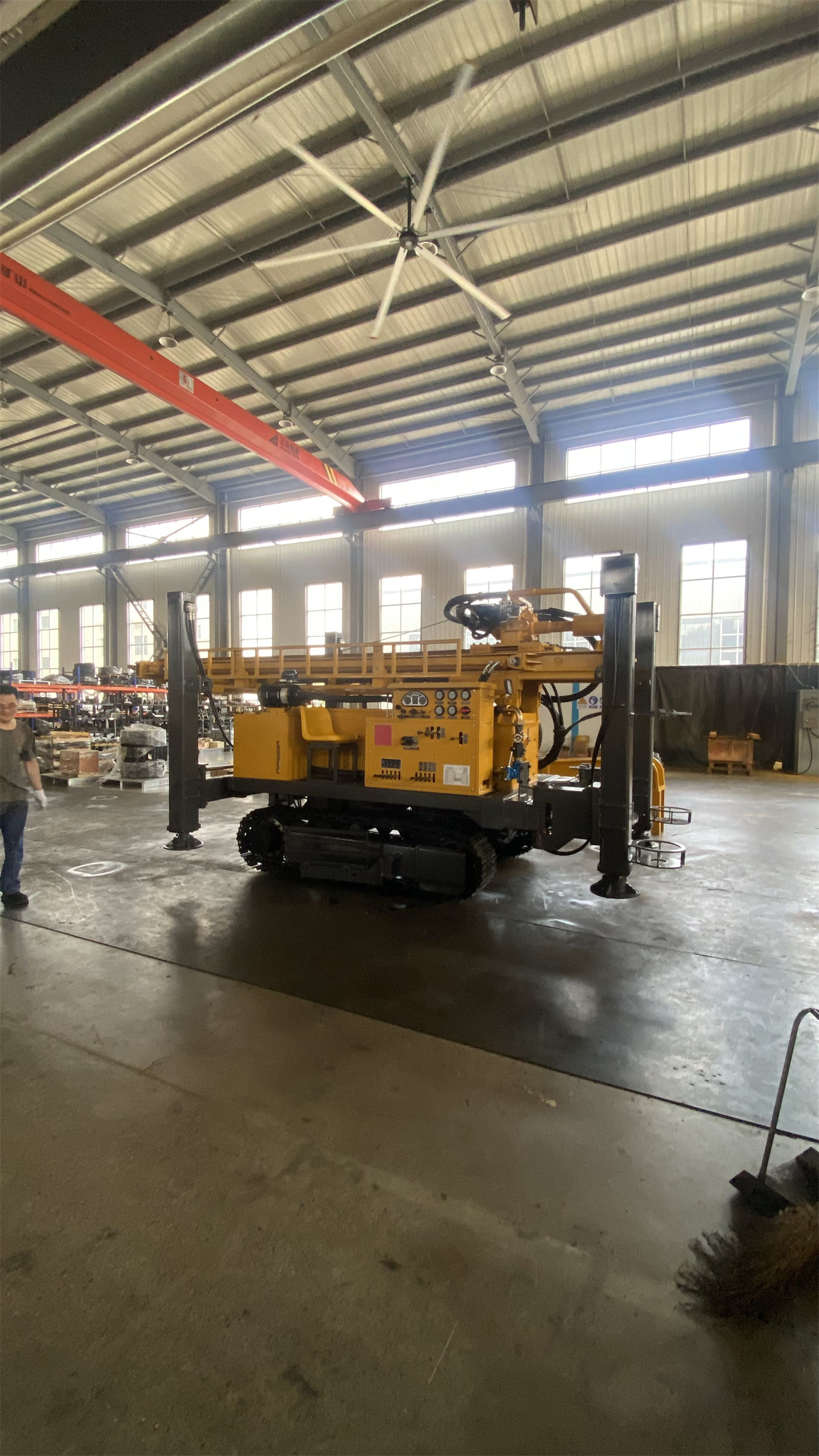

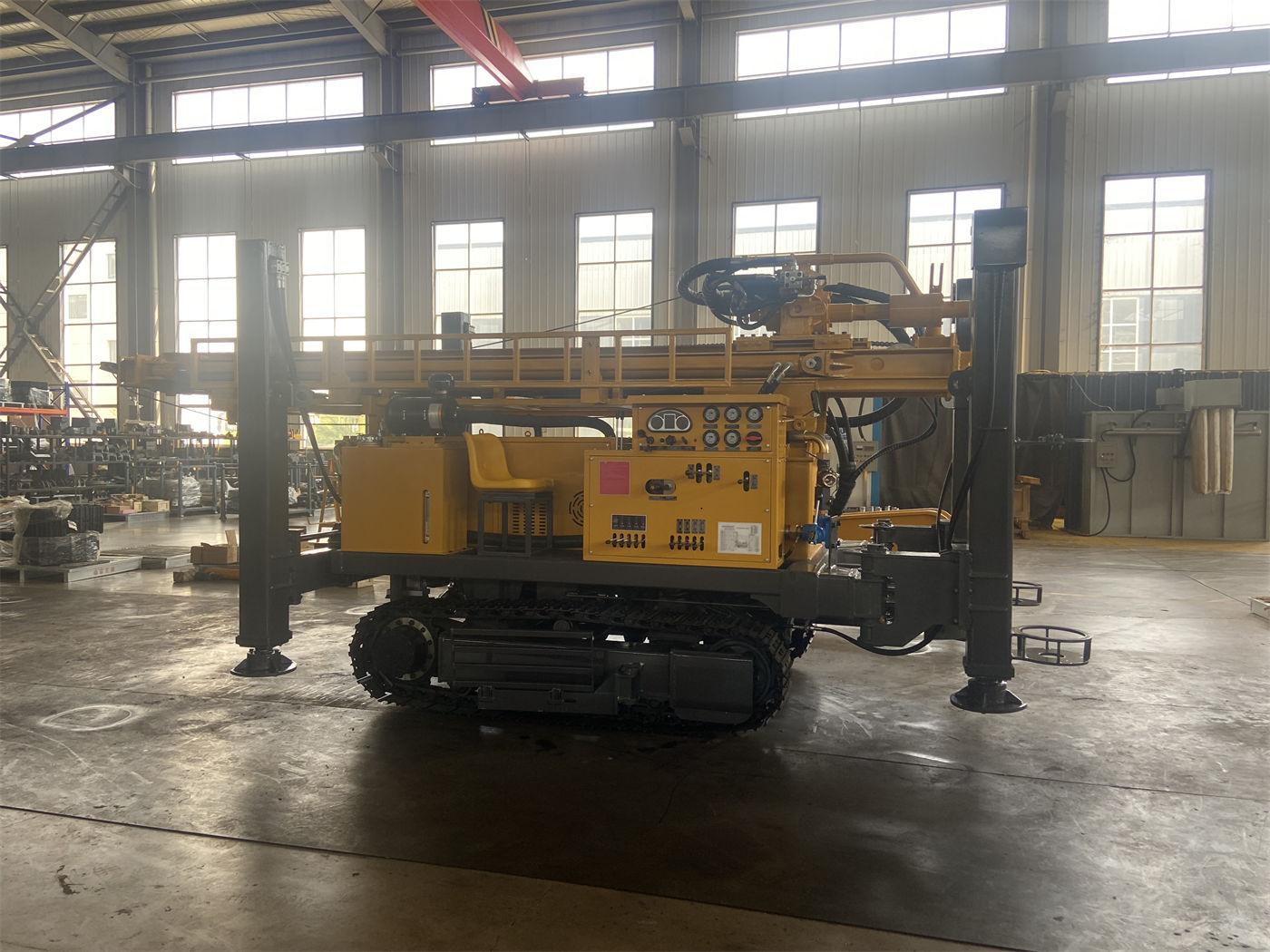

WR600RC có kích thước ngoài khoảng 7 × 2,1 × 2,9 m, trọng lượng toàn máy khoảng 12,5T, tốc độ di chuyển khoảng 3,5 km/h, góc leo dốc tối đa tham khảo 21°. Phương thức tổ chức của nó thiên về “tự hành giữa các vị trí lỗ + điều chỉnh máy trong bãi”: khung gầm bánh xích phù hợp với đường đá dăm khu mỏ, bãi thăm dò ngoài trời và mặt đất không bằng phẳng thông thường, nhưng trước khi chuyển công trình vẫn cần xác nhận khả năng chịu tải của đường và độ ổn định của bãi.
| Điều kiện tổ chức | WRTR600 | WR600RC |
|---|---|---|
| Hình thức lắp đặt | Khung gầm di động | Khung gầm bánh xích |
| Cách chuyển công trình | Xe kéo vận chuyển liên công trình | Bánh xích tự hành, tốc độ khoảng 3,5 km/h |
| Kích thước vận chuyển toàn máy | Tháp ngắn khoảng 15100 × 2480 × 4100 mm; tháp dài khoảng 16630 × 2480 × 4100 mm | Khoảng 7 × 2,1 × 2,9 m, trọng lượng toàn máy khoảng 12,5T |
| Cách cân bằng | Chân chống | Hành trình chân chống 1,7 m |
Sự khác biệt tổ chức về môi trường tuần hoàn và thiết bị phụ trợ
WRTR600 lấy khoan quay bàn quay và tuần hoàn bùn làm cốt lõi, trang bị bơm bùn 3NB-130, lưu lượng quy định 8,4–16,6 L/s, áp suất làm việc định mức 5–10 MPa, động cơ 90 kW dẫn động; đồng thời tích hợp tổ máy phát diesel SCGC-200kW, điện áp định mức 380 V, dòng điện định mức 360 A, tần số 50 Hz, có thể cấp điện cho bơm bùn, bơm dầu thủy lực và thiết bị điện phụ trợ, phù hợp với khu vực xa xôi và công trình thiếu lưới điện ổn định. Ý nghĩa tổ chức của cấu hình này là: vật liệu bùn, cấp nước, bể bùn và đường ống tuần hoàn phải được quy hoạch cùng với vị trí lỗ, máy phát giải quyết vấn đề điện tại chỗ.
Cốt lõi của WR600RC là lấy mẫu bằng ống trong tuần hoàn ngược: khí nén đi xuống theo kênh ngoài của cần khoan hai thành, sau khi dẫn động búa RC và mũi khoan ở đáy lỗ, đưa mùn khoan từ kênh trong trở về mặt đất. Tài liệu cho biết áp suất khí làm việc khuyến nghị 1,6–6 MPa, lưu lượng khí tiêu thụ 16–75 m³/min. Ý nghĩa tổ chức là: máy nén khí lớn, ống mềm lấy mẫu, thiết bị lấy mẫu và khu vực mẫu đều phải được đưa vào quy hoạch bãi, hiện trường cần bố trí trước nhiên liệu, vị trí thiết bị và không gian bảo trì, tránh các thiết bị gây nhiễu lẫn nhau.
Tổ chức vị trí lỗ: thi công liên tục nhiều vị trí lỗ và điểm kiểm soát lỗ sâu
Kết cấu di động của WRTR600 phù hợp hơn với thi công liên tục nhiều công trường. Khi nhà thầu giếng nước thôn xã, tưới tiêu nông nghiệp, địa nhiệt và khoan công trình luân chuyển giữa nhiều dự án, toàn bộ giàn khoan có thể được kéo vận chuyển một lần, giảm độ phức tạp khi vận chuyển rời rạc tháp khoan, động lực và hệ thống bùn. Bàn quay cung cấp ba cấp tốc độ 38 / 57 / 85 r/min, tương ứng mô-men xoắn lý thuyết khoảng 13,8 / 9,2 / 6,2 kN·m: cấp tốc độ thấp có mô-men xoắn cao hơn, phù hợp với đường kính lỗ lớn hơn, bộ dụng cụ khoan nặng và địa tầng có lực cản lớn; tốc độ cao hơn phù hợp với giai đoạn khoan có lực cản nhỏ. Tời chính lực kéo một cáp 40 kN, tời phụ lực kéo một cáp 30 kN, đầu xoay tải trọng tối đa 30 T, đường kính trong 63,5 mm.
Trọng tâm tổ chức của WR600RC thiên về hoàn thành kiểm soát lỗ sâu và lỗ xiên trên một bãi. Độ sâu khoan tối đa 600 m, đường kính lỗ khoan 105–450 mm, lực nâng 29 T, mô-men xoắn quay 12000 / 6000 N·m, tương ứng tốc độ quay tối đa 75 / 150 r/min; hỗ trợ góc làm việc 45° và 90°. 45° phù hợp với xuyên xiên qua thân quặng nghiêng, mạch quặng và đới đứt gãy, 90° dùng cho thăm dò thẳng đứng thông thường và thi công giếng nước. Tổ chức hiện trường của loại dự án này không phải chuyển bãi thường xuyên, mà là bố trí đầy đủ máy nén khí, lấy mẫu và quản lý mẫu xung quanh bãi cố định.
Điều kiện quy trình trong khâu hoàn thiện giếng nước
WRTR600 có đường kính khoan tối đa 500 mm, đường kính lỗ thông bàn quay 500 mm, có thể cung cấp không gian làm việc cho cần khoan, ống chống và một số dụng cụ khoan công trình kích thước lớn hơn, phù hợp với mở lỗ đường kính lớn hơn và thi công ống chống trong giếng nước và công trình nền móng. Trong tầng đất, sét và lớp phủ mềm, cần điều chỉnh độ nhớt bùn theo tính thấm của địa tầng, đường kính lỗ và tình hình hồi bùn; tầng cát, tầng sỏi và lớp phủ rời dễ sụp lỗ, mất bùn, có thể kết hợp ống chống tạm hoặc hạ ống chống theo cấp, trước tiên tạo đoạn lỗ ổn định rồi tiếp tục thi công xuống sâu. Nếu dự án cần mẫu lõi chất lượng cao liên tục, nên sử dụng giàn khoan lấy lõi chuyên dụng.
WR600RC ngoài thăm dò khoáng sản còn có thể dùng cho thi công giếng nước sâu, tưới tiêu nông nghiệp, cấp nước khu mỏ, nước công nghiệp và điều tra nước ngầm có thể chọn DTH thông thường hoặc khoan bùn theo địa tầng. Tài liệu cho thấy thiết bị này hỗ trợ khoan RC và khoan búa DTH thông thường, tầng đất, tầng cát, tầng sỏi và lớp phủ rời không nhất thiết phù hợp trực tiếp với khoan RC áp suất khí cao, có thể hỗ trợ phương thức quay bùn, trước tiên ổn định và tạo lỗ đoạn trên, sau khi vào đá ổn định mới chuyển sang quy trình RC hoặc DTH. Trọng tâm dự án giếng nước là thành lỗ, đường kính giếng, tầng chứa nước và kết cấu hoàn thiện giếng, khác với trọng tâm dự án lấy mẫu RC khoáng sản.
Điều kiện cần xác nhận trước khi mua
- Tuyến chuyển công trình: WRTR600 kiểm tra chiều rộng đường, bán kính quay, giới hạn chiều cao và tải trọng cầu theo kích thước vận chuyển tháp ngắn hoặc tháp dài; WR600RC kiểm tra khả năng chịu tải và độ dốc của đường cho toàn máy 12,5T.
- Quy hoạch bãi: WRTR600 quy hoạch vật liệu bùn, cấp nước, bể bùn và đường ống tuần hoàn; WR600RC quy hoạch máy nén khí, ống mềm lấy mẫu, thiết bị lấy mẫu, khu vực mẫu và khoảng cách an toàn thiết bị.
- Phụ trợ quy trình: WRTR600 xác nhận lưu lượng bơm bùn 8,4–16,6 L/s phù hợp với đường kính lỗ mục tiêu và địa tầng; WR600RC xác nhận máy nén khí có thể cung cấp ổn định điều kiện khí 1,6–6 MPa, 16–75 m³/min.
- Dụng cụ khoan và kết cấu hoàn thiện giếng: độ sâu khoan và đường kính lỗ của hai loại đều là mô tả năng lực thiết bị, độ sâu khoan và đường kính lỗ thực tế chịu ảnh hưởng của địa tầng, dụng cụ khoan, tuần hoàn bùn, thiết kế ống chống và lực cản trong lỗ, cần kiểm tra từng hạng mục theo thiết kế hoàn thiện giếng của dự án.
- Bán kính nguồn lực: máy phát 200kW của WRTR600 có thể bao phủ công trường không có lưới điện ổn định, nhưng tuyến tiếp nhiên liệu cần bố trí trước; WR600RC ngoài động cơ Cummins 132 kW còn cần quy hoạch nhiên liệu và không gian bảo trì cho máy nén khí và hệ thống lấy mẫu.
Nội dung tài liệu chưa đề cập, cần xác nhận với nhà sản xuất
Bài viết này được tổng hợp dựa trên tài liệu sản phẩm công khai của trang web này. Hiệu suất khoan thực tế, hiệu quả hoàn thiện giếng của hai loại thiết bị trong tổ hợp địa tầng cụ thể, cũng như điều chỉnh tính năng bùn, xử lý đới đứt gãy, kiểm soát chất lượng mẫu và các chi tiết vận hành khác, tài liệu chưa đưa ra giá trị đánh giá có thể trích dẫn trực tiếp, nên được xác nhận bằng tài liệu điều kiện công trình, hợp đồng hoặc văn bản của nhà sản xuất. Trước khi thiết bị vào công trường còn phải kiểm tra tháp khoan, tời, cáp thép, đầu xoay, bàn quay, bơm bùn, máy phát và hệ thống điện; khi dựng tháp xác nhận phía trên không có đường dây trên không và vật cản; khi tuần hoàn bùn chú ý đường ống áp suất cao, áp suất bơm và rò rỉ; nhân viên không được đứng dưới dụng cụ khoan treo hoặc gần dụng cụ khoan đang quay.
